Marke	Pioneer
Modell	S-31C-QL
Produkttyp	Passiver Regallautsprecher
Abmessungen (B x H x T)	250 x 360 x 220 mm
Gewicht	4,5 kg pro Lautsprecher
Nennimpedanz	6 Ohm
Empfindlichkeit	87 dB (1W/1m)
Frequenzgang	45 Hz - 20 kHz
Maximale Belastbarkeit	100 W
Lautsprecherkonfiguration	2-Wege: Kalottenhochtöner und Tieftöner
Gehäusematerial	MDF mit Vinyloberfläche
Abnehmbares Gitter	Ja
Anschlüsse	Schraubklemmen kompatibel mit Bananensteckern
Stromversorgung	Passiv (benötigt externen Verstärker)
Empfohlene Verwendung	Haupt- oder Surroundlautsprecher in einem Heimkinosystem
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Die internen Komponenten (Hochtöner, Tieftöner) sind austauschbar. Wenden Sie sich an einen autorisierten Service.

Häufig gestellte Fragen - S-31C-QL PIONEER

Was sind die genauen Abmessungen des Pioneer S-31C-QL Lautsprechers?

Die Abmessungen betragen ca. 250 mm Breite, 360 mm Höhe und 220 mm Tiefe. Überprüfen Sie stets die Anleitung für genaue Maße.

Welcher Verstärker wird für diese Lautsprecher empfohlen?

Ein Verstärker mit 20 bis 100 W pro Kanal bei 6 Ohm wird empfohlen, um die volle Leistung der S-31C-QL auszuschöpfen.

Kann ich diese Lautsprecher mit einem Heimkino-Verstärker verwenden?

Ja, sie eignen sich hervorragend als Front-, Rear- oder Surround-Lautsprecher in einem Heimkinosystem dank ihrer Impedanz von 6 Ohm.

Wie reinige ich die Lautsprecher, ohne sie zu beschädigen?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse abzustauben. Für das Gitter kann ein Staubsauger mit niedriger Leistung verwendet werden. Vermeiden Sie Chemikalien.

Sind die Gitter abnehmbar?

Ja, die Frontgitter sind abnehmbar für einfachen Zugang zu den Lautsprechern oder für ein saubereres Aussehen.

Wie hoch ist die Empfindlichkeit des Lautsprechers?

Die Empfindlichkeit beträgt 87 dB (1W/1m), was für einen Regallautsprecher Standard ist. Er benötigt einen Verstärker mit moderater Leistung.

Kann ich Bi-Wiring oder Bi-Amping mit diesem Modell verwenden?

Der Pioneer S-31C-QL ist mit einfachen Klemmen ausgestattet. Bi-Wiring ist ohne Modifikation nicht möglich.

Was tun bei Beschädigung des Hochtöners?

Wenden Sie sich an einen autorisierten Reparaturservice. Der Hochtöner ist austauschbar, erfordert aber einen Fachmann, um die Leistung zu erhalten.

Wie optimiere ich die Platzierung der Lautsprecher in einem Raum?

Platzieren Sie sie auf Ohrhöhe, mindestens 30 cm von der Rückwand entfernt, um Resonanzen zu vermeiden. Ein Hörwinkel von 30 Grad ist ideal.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist kostenlos zum Download auf notice-facile.com in mehreren Sprachen, darunter Französisch, erhältlich.

BEDIENUNGSANLEITUNG S-31C-QL PIONEER

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

- Die Nennimpedanz dieses Lautsprechersystems beträgt 6 Ω. Schließen Sie dieses Lautsprechersystem ausschließlich an einen Verstärker mit einer Lastimpedanz von 4 Ω bis 16 Ω an (die Lautsprecherklemmen des Verstärkers müssen mit der Beschriftung „4 Ω to 16 Ω“ gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Lautsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Montieren Sie diesen Lautsprecher nicht an einer Wand oder der Decke. Anderenfalls besteht die Gefahr, dass er herunterfällt und Verletzungen verursacht.
• Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an der Decke oder an einer Wand befestigt werden. Bei unsachgemäßer Befestigung besteht die Gefahr, dass die Frontverkleidung herunterfällt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandausbruchs.
• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf dem Lautsprecher spielen.
• Stellen Sie keine großen oder schweren Gegenstände auf den Lautsprecher.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls hartnäckige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m) x 1

Silikongummifuß x 4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058_A_Ge

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum üben einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus.

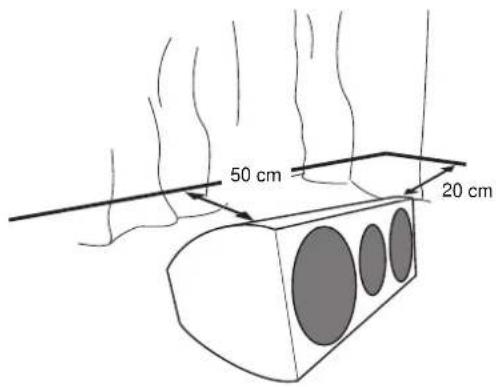

- Um die optimale Klangqualität zu erhalten, sollten die Lautsprecher möglichst auf einem soliden Fußboden aufgestellt und wie in der nachstehenden Abbildung gezeigt platziert werden. Der Basspegel kann justiert werden, indem der Abstand zwischen Lautsprecher und Wand verringert oder erhöht wird. Stellen Sie die Lautsprecher jeweils im gleichen Abstand von der seitlichen Wand auf, um einen gut ausgewogenen Klang zu erzielen.
- Wenn der Hörraum einen starken Nachhall aufweist, empfiehlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dämpfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden.
- Bei diesem Lautsprecher handelt es sich um eine Regalbox, die beste Leistung wird bei Aufstellung auf einer stabilen, waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei direkter Aufstellung auf dem Boden wird ein dröhnender, undefinierter Klang erzeugt.

Wichtiger Hinweis

- Pioneer lehnt jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

Verwendung des Schaumstoffpfropfens

An der Rückseite dieses Lautsprechers ist ein Schaumstoffpropfen vorgesehen, der eine Justierung des Pegels der Bässe ermöglicht. Auf Wunsch kann dieser Schaumstoffpfropfen entfernt werden, um ein anderes Bassverhalten zu erzielen.

Die folgenden Hinweise können als allgemeine Richtlinien zum Gebrauch des Schaumstoffpfropfens betrachtet werden:

• Bei Aufstellung in der Mitte eines Hi-Fi-Schrankes: Lassen Sie den Schaumstoffpfropfen eingesetzt
• Bei Aufstellung auf einem Hi-Fi-Schrank oder auf dem Fußboden: Entfernen Sie den Schaumstoffpfropfen

Drücken Sie den Schaumstoffpfropfen nicht gewaltsam in das Loch, da er dadurch in das Innere des Lautsprechers gedrückt werden kann, so dass er sich anschließend nicht mehr entfernen lässt.

Verwendung der Silikongummifüße

Diese Lautsprecher werden mit Silikongummifüßen geliefert. Verwenden Sie diese Kissen nach Bedarf an den vier Ecken, um eine optimale Stabilität des Lautsprechers zu gewährleisten.

Die Verwendung der Schablone (siehe letzte Seite dieser Anleitung) gestattet eine bequeme Einstellung des Aufstellungswinkels.

Verwendung der Schablone

1 Öffnen Sie das Loch in der Schablone entlang der Linie, die dem gewünschten Aufstellungswinkel entspricht.
2 Richten Sie diese Linie auf die Vorderkante des Gerätes aus, und richten Sie die Schablone dann auf das Gehäuse aus.

3 Befestigen Sie die vier Silikongummifüße, indem Sie sie mit den vier Ausschnitten in der Schablone zur Deckung bringen.

Anbringen und Entfernen der Frontverkleidung

Es wird empfohlen, dieses Lautsprechersystem mit daran angebrachten Frontverkleidungen zu betreiben, doch können diese auf Wunsch abgenommen werden. Zum Abnehmen einer Frontverkleidung gehen Sie wie nachstehend beschrieben vor:

1 Zum Abnehmen der Frontverkleidung ergreifen Sie sie den Rand im unteren Bereich mit beiden Händen, und ziehen Sie sie sacht nach vorn, um den unteren Teil der Frontverkleidung vom Lautsprechergehäuse zu trennen. Verfahren Sie dann auf gleiche Weise im oberen Bereich, um die Frontverkleidung vollständig vom Lautsprecher zu trennen.
2 Zum Anbringen der Frontverkleidung halten Sie diese so, dass die dreieckige Markierung nach oben weist, bringen Sie die vier Stifte an der Rückseite der Frontverkleidung mit den Löchern im Lautsprechergehäuse zur Deckung, und drücken Sie die Frontverkleidung dann fest gegen den Lautsprecher.

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Lautsprechers.

Anschließen der Kabel

1 Schalten Sie den Verstärker aus.

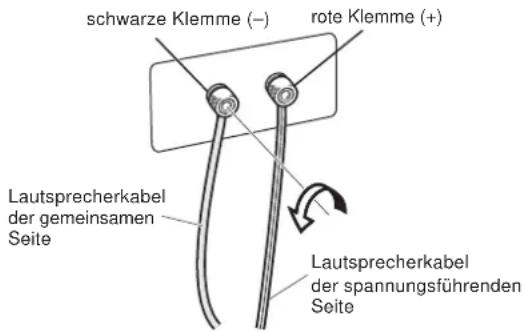

2 Schließen Sie die Lautsprecherkabel an die Eingangsklemmen an der Rückwand jedes Lautsprechers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (−) gepolt.

Lösen Sie Knöpfe der Eingangsklemmen, führen Sie die Drähte der Lautsprecherkabel in die Löcher in den Polbolzen ein, und ziehen Sie dann die Knöpfe wieder an.

3 Schließen Sie das andere Ende jedes Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

• Bananenstecker können ebenfalls für den Anschluss an den Lautsprecherklemmen verwendet werden.
• Wenn Bananenstecker für den Anschluss verwendet werden sollen, müssen Sie zunächst die Kappen von den Lautsprecherklemmen entfernen.
• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.
• Falls einer der beiden Lautsprecher eines Lautsprecherpaars versehentlich mit vertauschter Polarität (+, -) an einen Verstärker angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. D3-4-2-2-3_A_Ge

D3-4-2-2-3_A_Ge

Technische Daten

Gehäuse. Bassreflex-Regalausführung

Aufbau 2-Wege-System

Tieftöner....10-cm-Konus x 2

Hochtöner 2,5-cm-Kalotte

Impedanz 6 Ω

Frequenzgang 45 Hz bis 40 kHz

Empfindlichkeit....84 dB (2,83 V)

Maximale Belastbarkeit 120 W

Übernahmefrequenz. 3 kHz

Außenabmessungen ..... 364 (B) mm x 146 (H) mm x 177 (T) mm

Masse. 3,6 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m) 1

Silikongummifuß. 4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Hinweis

Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die

mit Pioneers Phase Control-Technologie ausgestattet sind. Diese Technologie gewährleistet eine hochwertige Klangreproduktion des betreffenden Gerätes durch eine Verbesserung der Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2009 Pioneer Corporation.

Alle Rechte vorbehalten.
