Merke	Pioneer
Modell	S-31C-QL
Produkttype	Passiv hyllehøyttaler
Mål (L x H x D)	250 x 360 x 220 mm
Vekt	4,5 kg per høyttaler
Nominell impedans	6 ohm
Følsomhet	87 dB (1W/1m)
Frekvensrespons	45 Hz - 20 kHz
Maksimal tillatt effekt	100 W
Høyttalerkonfigurasjon	2-veis: kuppeltweeter og woofer
Kabinettmateriale	MDF med vinylfinish
Avtakbart frontstoff	Ja
Tilkobling	Skrueterminaler kompatible med bananstikk
Strømforsyning	Passiv (krever ekstern forsterker)
Anbefalt bruk	Hoved- eller surroundhøyttalere i et hjemmekinoanlegg
Vedlikehold og rengjøring	Tørk av med en myk, tørr klut. Ikke bruk sterke rengjøringsmidler.
Sikkerhet	Må ikke utsettes for fuktighet eller ekstreme temperaturer.
Reservedeler og reparasjonsevne	Interne komponenter (tweeter, woofer) kan byttes. Kontakt et autorisert serviceverksted.

Ofte stilte spørsmål - S-31C-QL PIONEER

Hva er de nøyaktige målene til Pioneer S-31C-QL?

Målene er omtrent 250 mm bredde, 360 mm høyde og 220 mm dybde. Kontroller alltid bruksanvisningen for nøyaktige mål.

Hvilken forsterker anbefales til disse høyttalerne?

En forsterker som leverer mellom 20 og 100 W per kanal ved 6 ohm anbefales for å utnytte ytelsen til S-31C-QL fullt ut.

Kan jeg bruke disse høyttalerne med en hjemmekinoforsterker?

Ja, de passer perfekt som front-, bak- eller surroundhøyttalere i et hjemmekinoanlegg takket være impedansen på 6 ohm.

Hvordan rengjør jeg høyttalerne uten å skade dem?

Bruk en myk, tørr klut for å støvtørke kabinettet. For frontstoffet kan en støvsuger med lav sugekraft brukes. Unngå kjemiske rengjøringsmidler.

Er frontstoffet avtakbart?

Ja, frontstoffet er avtagbart for enkel tilgang til høyttalerne eller for et renere utseende.

Hva er følsomheten til høyttaleren?

Følsomheten er 87 dB (1W/1m), som er standard for en hyllehøyttaler. Den krever en forsterker med moderat effekt.

Kan jeg bi-wire eller bi-ampe med denne modellen?

Pioneer S-31C-QL er utstyrt med enkle terminaler. Bi-wiring er ikke mulig uten modifikasjon.

Hva gjør jeg hvis tweeteren blir skadet?

Kontakt et autorisert reparasjonsverksted. Tweeteren kan byttes, men krever profesjonell hjelp for å opprettholde ytelsen.

Hvordan optimaliserer jeg plasseringen av høyttalerne i et rom?

Plasser dem i ørehøyde, minst 30 cm fra bakveggen for å unngå resonanser. En lyttevinkel på 30 grader er ideell.

Hvor finner jeg den komplette bruksanvisningen?

Bruksanvisningen er tilgjengelig for gratis nedlasting på notice-facile.com på flere språk, inkludert fransk.

BRUKSANVISNING S-31C-QL PIONEER

Utgiven av Pioneer Corporation.

Frekvensgang 45 Hz til 40 kHz

Følsomhed....84 dB (2,83 V)

Medfølgende tilbehør

Vi takker for innkjøpet av dette Pioneer-produktet.

Vennligst les gjennom denne bruksanvisning slik at du blir godt fortrolig med riktig betjening av denne modellen. Etter å ha nøye gjennomlest brukerveiledningen bør den oppbevares på et trygt sted for fremtidig konsultasjon.

Før du går i gang

- Den nominelle impedansen for høyttalersystemet er 6 Ω. Koble høyttalersystemet til en forsterker som har en belastningsimpedanse på mellom 4 Ω og 16 Ω (modeller som er merket med "4 Ω to 16 Ω" på høyttalernes utgangsterminaler).

For å unngå skade på høyttalerne pga. overbelastning, bør du vennligst iaklta følgende forholdsregler:

• Ikke belast høyttalersystemet i overkant av det som er spesifisert som maksimal inngangseffekt.
• Ved bruk av en grafisk equalizer for å forsterke lydbildet i høyfrekvensområdet, må det ikke benyttes et overdrevent høyt volumnivå med forsterkeren.
• Forsøk aldri å trekke høye volumnivåer fra en forsterker med lav yteevne (forsterkerens harmoniske forvrengning vil øke og kan dermed påføre skade på høyttaleren).

Forsiktig: Installasjon

• Ikke fest disse høyttalerne til vegger eller tak. De kan falle ned og dermed påføre personskader.
• Ikke monter høyttalerne høyt opp i et tak eller på en vegg. Hvis de festes uforsvarlig kan de falle ned og dermed påføre skade på person eller utstyr.
• Slå av og frakoble alt stereoutstyr og følg brukerveiledningene när komponenter skal tilkobles. Pass på å bruke egnede kabler for tilkoblingene.

Forsiktig: Ved bruk

• Ikke plasser høyttalerne på ustabile flater. Risiko for personskade oppstår hvis de velter, så vel som at utstyret kan skades.
• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre tid. Dette medfører risiko for brann.
• Ikke sitt eller stå på høyttalerne eller la barn leke oppå høyttalerne.
• Ikke plasser store eller tunge gjenstander oppå høyttalerne.

Rengjøring av høyttalerkabinettet

Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å tørke det av med en tørr klut. Om nødvendig kan det tørkes av med en klut dyppet i et nøytralt rensemiddel som har blitt uttynnet fem til seks ganger med vann og deretter vridd godt opp. Unngå bruk av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insekt spray eller andre kjemikalier på eller i nærheten av enhetene da disse kan tære på overflatene.

Eskens innhold

Høyttalerkabel (3 m) x 1

Silikon-gummifot x 4

Garantikort

Bruksanvisning (dette dokumentet)

Hvis du ønsker å kaste dette produktet, må du ikke blande det med vanlig husholdningsavfall. Det finnes et separat innsamlingssystem for brukte elektronikkprodukter, som i henhold til lovgivningen krever korrekt spesialbehandling, gjenbruk og gjenvinning.

Private husholdninger i EU-landene, pluss Sveits og Norge kan levere brukte elektronikkprodukter gratis til bestemte anlegg for spesialavfall, eller til forhandleren (ved kjøp av et nytt, tilsvarende produkt).

I land som ikke er nevnt ovenfor, ber vi deg kontakte de lokale myndighetene for informasjon om korrekte avhendingsmetoder.

Når du gjør det, hjelper du til å sikre at det kasserte produktet blir korrekt behandlet, gjenbrukt eller gjenvunnet, og derved hindre at det forårsaker negative effekter på miljø og helse.

K058 No

Installing

Valg av høyttalersystemets plassering

• Lyd som avspilles via et høyttalersystem kan lett bli påvirket på diverse måter av forholdene i rommet hvor lyttingen pågår.
• For å oppnå best mulig lyd bør du velge å plassere høyttalerne på et solid gulv og stille de som anvist nedenfor. Bassregisterets nivå kan justeres ved å flytte høyttalerne i kortere eller lengre avstand fra veggen. Juster høyttalerne slik at de står i samme avstand fra sine respektive vegger slik at du oppnår et balansert lydbilde.
• Hvis rommet har mye gjenklang anbefales det å henge et tykt tøystykke på veggene og/eller plassere et teppe på gulvet for å dempe lyden. Best resultat oppnås ved å dekke veggene fullstendig.
• Disse høyttalerne er beregnet for bokhyller og vil gi best ytelse när de plasseres på en solid, jevn flate i avstand fra gulvet. Plassering av høyttalerne direkte på gulvflater vil som regel resultere i drønnende lyd som mangler definisjon.

Viktig

- Pioneer påtar seg ikke ansvar for skader som eventuelt oppstår ved sammenstilling, feil montering, utilstrekkelige forsterkninger, feil bruk av produktet, naturkatastrofer eller lignende.

Bruk av skumplugger

På enhetens bakside er det plassert en skumplugg som gjør det mulig å justere basslyden. Hvis det ønskes kan skumpluggen fjernes for å oppnå en annerledes fremheving av bassen.

Følgende punkter kan betraktes som generelle retningslinjer for bruk av skumpluggen:

• Når plassert på midtre hylle: La pluggen bli sittende på plass
• Ved montering på toppen av et stativ eller på gulvet: Fjerne skumpluggen

Bruk aldri overdreven kraft når du skyver skumpluggen inn i hullet da den kan bli skjøvet så langt inn at den ikke lenger kan fjernes.

Dette høyttalersystemet er utstyrt med føtter laget av silikon-gummi. Bruk disse til å justere de fire hjørnene slik at du oppnår maksimal stabilitet.

Stensilen (se siste side) vil gjøre det enklere å finne riktig atillingsvinkel.

Bruk av stensil

1 Åpne hullene på stensilen som ligger på linje med ønsket oppstillingsvinkelen.

2 Still hullene på linje med enhetens front og legg stensilen på linje med kabinettet.

Montering og fjerning av grillen

Vi anbefaler at dette høyttalersystemet blir brukt med grillnettet satt på selv om det kan tas av om så ønskes. Følg disse anvisningene for å ta det av:

1 Ta av grillen ved først å plassere fingrene på grillens nedre ytterkanter og trekk den forsiktig mot deg. Gjør deretter det samme med øvre del av grillen for å ta den av.

2 Sett grillen på igjen ved holde høyttalergrillen slik at trekantmerket peker opp, før de fire tappene på grillens bakside kant-i-kant med høyttalerens hull og gi et fast trykk.

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette høyttalersystemet.

Tilkobling av kablene

1 Skru av forsterkerens strøm.

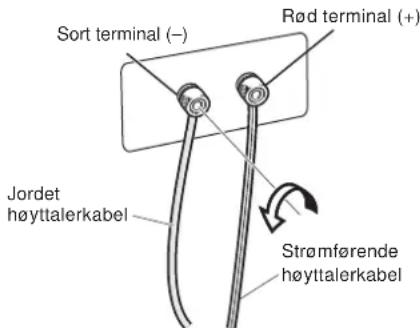

2 Koble høyttalerkablene til inngangsterminalene på hver høyttalers bakside. Inngangsterminalenes polaritet: rød er positiv (+) og sort er negativ (-).

Løsne knotten på hver inngangsterminal og skyv kabeltrådene inn i hver av terminalstolpenes hull og stram deretter til knottene.

3 Koble kabelens andre ender til forsterkerens utgangsterminaler (se forsterkerens brukerveiledning for en mer detaljert forklaring).

• Du kan også bruke bananplugger for denne tilkoblingen.
• Hvis du benytter en bananplugg må du først fjerne hettene som dekker høyttalerterminalene.
• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd på lyden.
• Dersom det skulle forekomme at kabeltrådene skyves ut av en terminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter å fungere og til og med påføre skade på forsterkeren.
• Ved bruk av høyttalere som har blitt koblet til en forsterker, vil du ikke oppnå normal stereoffekt dersom polariteten (+,-) på en av høyttalerne (høyre eller venstre) har blitt reversert.

ADVARSEL

Disse høyttalerkontaktene leder LIVSFARLIG strøm.

Dra ut strømledningen før du kobler til eller fra høyttalerledningene og før du berører noen uisolerte deler, dette for å unngå fare for elektrisk støt.

D3-4-2-2-3 A No

Spesifikasjoner

Kammer.... Bassrefleks beregnet for bokhylle

Konfigurasjon....2-veis

Woofer 10 cm cone x 2

Tweeter....2,5 cm dome

Impedans. 6Ω

Frekvensrespons 45 Hz til 40 kHz

Sensitivitet....84 dB (2,83 V)

Maksimal inngangeffekt. 120 W

Crossover-frekvens 3 kHz

Utvendige dimensjoner . . . . 364 (B) mm x 146 (H) mm x 177 (D) mm

Vekt. 3,6 kg

Medfølgende utstyr

Høyttalerkabel (3 m) 1

Silikon-gummifot. 4

Garantikort

Bruksanvisning (dette dokumentet)

Merk

Spesifikasjoner og utforming kan bli endret uten forutgående varsel grunnet produktutbedringer.

er et varemerke som finnes på produkter som inneholder

Pioneers fasekontrollteknologi (Phase Control). Denne teknologien muliggjør lydgjengivelse gjennom hver komponent ved å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.
