S-31C-QL - колонка PIONEER - Бесплатное руководство пользователя

Марка	Pioneer
Модель	S-31C-QL
Тип продукта	Пассивная полочная акустическая система
Размеры (Ш x В x Г)	250 x 360 x 220 мм
Вес	4,5 кг на колонку
Номинальное сопротивление	6 Ом
Чувствительность	87 дБ (1Вт/1м)
Частотный диапазон	45 Гц - 20 кГц
Максимальная допустимая мощность	100 Вт
Конфигурация динамиков	2-полосная: купольный твитер и вуфер
Материал корпуса	МДФ с виниловой отделкой
Съемная решетка	Да
Разъемы	Винтовые клеммы, совместимые с банановыми разъемами
Питание	Пассивное (требуется внешний усилитель)
Рекомендуемое использование	Основные или тыловые колонки в домашнем кинотеатре
Уход и очистка	Протирать мягкой сухой тканью. Не использовать агрессивные средства.
Безопасность	Не подвергать воздействию влаги или экстремальных температур.
Запчасти и ремонтопригодность	Внутренние компоненты (твитер, вуфер) заменяемы. Обращайтесь в авторизованный сервисный центр.

Часто задаваемые вопросы - S-31C-QL PIONEER

Каковы точные размеры колонки Pioneer S-31C-QL?

Размеры составляют примерно 250 мм в ширину, 360 мм в высоту и 220 мм в глубину. Всегда проверяйте инструкцию для точных измерений.

Какой усилитель рекомендуется для этих колонок?

Рекомендуется усилитель мощностью от 20 до 100 Вт на канал при 6 Ом для полного раскрытия возможностей S-31C-QL.

Могу ли я использовать эти колонки с усилителем домашнего кинотеатра?

Да, они отлично подходят в качестве фронтальных, тыловых или окружающих колонок в системе домашнего кинотеатра благодаря сопротивлению 6 Ом.

Как чистить колонки, не повредив их?

Используйте мягкую сухую ткань для удаления пыли с корпуса. Для решетки можно использовать пылесос на низкой мощности. Избегайте любых химических средств.

Решетки съемные?

Да, передние решетки съемные для легкого доступа к динамикам или для более чистого внешнего вида.

Какова чувствительность колонки?

Чувствительность составляет 87 дБ (1Вт/1м), что стандартно для полочной колонки. Требуется усилитель умеренной мощности.

Могу ли я использовать bi-wiring или bi-amping с этой моделью?

Pioneer S-31C-QL оснащен простыми клеммами. Bi-wiring невозможен без модификации.

Что делать при повреждении твитера?

Обратитесь в авторизованный сервисный центр. Твитер заменяем, но требует вмешательства профессионала для сохранения характеристик.

Как оптимизировать размещение колонок в комнате?

Разместите их на уровне ушей, не менее 30 см от задней стены для предотвращения резонансов. Идеальный угол прослушивания — 30 градусов.

Где найти полную инструкцию по эксплуатации?

Инструкция доступна для бесплатного скачивания на notice-facile.com на нескольких языках, включая французский.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-31C-QL PIONEER

Благодарим вас за покупку изделия компании Pioneer.

Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами модслью. После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

Перед началом эксплуатации

• Номинальное полное сопротивление данной акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 4 Ω до 16 Ω (модели, на выходных контактах на колонки которых указано “4 Ω to 16 Ω”).
  В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности:
• Не допускайте подачу на акустическую систему сигналов, мощность которых превышаст значение максимально допустимой мощности на входе.
• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.
• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится и это может повредить колонки).

Внимание: установка

• Не закрепляйте эти колонки на стене или потолке. Они могут упасть и причинить травму.
• Не устанавливайте колонки над головой на потолке или на степе. При пеправильном или пепадежном креплении решетка колонки может упасть, что может стать причиной повреждения оборудования или травм.
• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио-/видеоборудование из розетки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.

Внимание: во время эксплуатации

• Не размещайте колонки на неустойчивой поверхности. Падение колонки может создавать опасности для людей, а также стать причиной повреждения оборудования.
• Не допускайте вывод через колонки искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара.
• Не садитесь и не вставайте на колонки, а также не позволяйте детям играть на колонках.
• Не помещайте на колонки большие или тяжелые предметы.

Чистка корпуса колонки

В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При необходимости, протирайте тканью, смоченной нейтральным моющим средством, разбавленным в пяти или шести частях воды, и хорошо выжатой. Не пользуйтесь воском или моющими средствами для мебели.

Никогда не пользуйтесь растворителями, бензипом, инсектицидными распылителями или другими химическими веществами на дашом устройстве или рядом с пим, поскольку это вызовет коррозию поверхности.

Комплект поставки

Колоночный кабель (3 м) x 1

Ножка из силиконового каучука x 4

Гарантийный сертификат

Инструкции по эксплуатации (данный документ)

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей. K058_A

K058_A_Ru

Правила установки

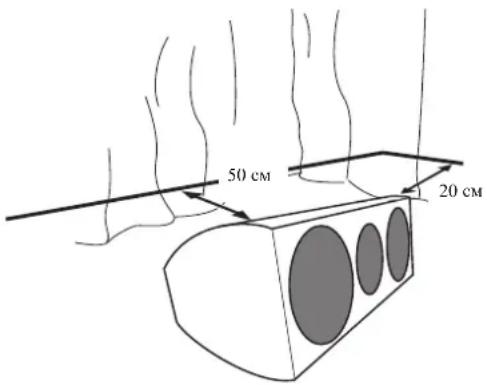

Выбор места для размещения акустических систем

• Условия в помещении прослушивания оказывают тонкое воздействие на качество звуков, воспроизводимых через акустические системы.
• Для достижения наилучшего качества звучания, выберите место на твердом и прочном полу и расположите колонки, как это показано на рисунке внизу. Уровень низкочастотных звуков можно отрегулировать, передвигая колонки ближе или дальше от стены. Настройте колонки таким образом, чтобы они были расположены на одинаковом расстоянии от стены с соответствующей стороны, чтобы обеспечить сбалансированное звучание.
• Если в комнате наблюдается значительный эффект реверберации, рекомендуется повесить плотную материю на стены и/или постелить на пол ковер для приглушения звука. Для достижения лучших результатов полностью закройте стены материей.
• Данные колонки представляют собой «колонки полочного типа», который проявляет свои наилучшие эксплуатационные качества при размещении на твердой и ровной поверхности над полом. Размещение колонок непосредственно на полу усилит реверберацию, что приведет к гулкому, пеяспому звучанию.

Важно

• Компания Pioneerт не несет ответственность по возмещению каких-либо убытков, попесенных в результате сборки, неправильного монтажа, недостаточного крепления, пеправильной эксплуатации изделия, явлений природы и т. д.

Использование втулки из пеноматериала

С задней стороны данного устройства имеется втулка из пеноматериала, позволяющая выполнять регулировку звучания низкочастотных звуков. При желании втулку из пеноматериала можно удалить для получения другой силы (выразительности) пизкочастотных звуков.

Следующие рекомендации представляют собой общие правила для пользования втулкой из пепоматериала:

• Установка в центре стойки: Оставьте втулку из пеноматериала на месте
• Установка с верху на стойке или на полу: Удалите втулку из пеноматериала

втулка из пеноматериала

Не прилагайте излишней силы при установке втулки из пеноматериала в отверстие, поскольку она может войти слишком глубоко в колонку и ее будет невозможно удалить.

При использовании ножек из силиконового каучука

Данные акустические системы оснащены ножками из силиконового каучука. Используйте их при установке по четырем углам, чтобы обеспечить оптимальную стабильность.

Использование трафарета (см. последнюю страницу) поможет максимально просто отрегулировать угол установки.

Использование трафарета

1 Сделайте отверстие в трафарете вдоль линии, указывающей желаемый угол установки.
2 Совместите линию с передней панелью устройства, а затем выровняйте трафарет по корпусу.

3 Прикрепите четыре ножки из силиконового каучука, выровняв их по четырем вырезанным в основании отверстиям.

Установка и снятие решетки

Данную акустическую систему рекомендуется использовать с установленной решеткой, которую, в то же время, при желании можно снять. Чтобы снять решетку, следуйте изложенным ниже инструкциям:

1 Чтобы снять решетку, расположите пальцы с внешней стороны в нижней части решетки и осторожно потяните решетку наружу. Повторите то же действие в верхней части, чтобы отсоедините решетку.

2 Чт обы снова подсоединить решетку, возьмите решетку колонки треугольной меткой вверх, затем совместите четыре штырька на обратной стороне решетки с отверстиями в корпусе колонки и с силой нажмите на решетку.

К данной колонке не прилагаются колоночные кабели, используемые для подсоединения к усилителю.

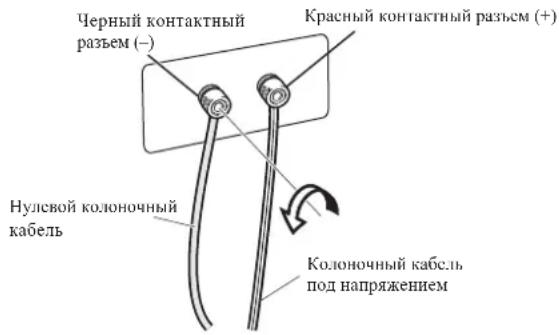

Подсоединение кабелей

1 Выключите питание усилителя.

2 Подсоедините колоночные кабели к входным контактным разъемам на задней панели колонки. Полярность входных контактных разъемов обозначается следующим образом: красный — положительный (+), черный — отрицательный (−).

Ослабьте головки на входных контактных разъемах и вставьте жилы кабелей колонки в отверстия в контактных клеммах, затем затяните головки.

3 Подсоедините другие концы кабелей к выходным контактным разъемам усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя).

• Для подсоединения к контактным разъемам колонки вы также можете использовать вилку штекерного (банапового) типа.
• При использовании вилки штекерного типа сначала удалите колпачки, закрывающие контактные разъемы колопки.
• После подсоединения штепселей, слегка потяните за кабели, чтобы убедиться в том, что концы кабелей падежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадапия звука.
• Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя.
• Когда вы пользуетесь комплектом колонок, подсоединенных к усилителю, вы не сможете получить нормальный эффект стереофонического звучания, если полярность (+, -) подключения одной из колонок (левого или правого) изменена на обратную.

ВНИМАНИЕ

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во

избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым

неизолированным деталям.

D3-4-2-2-3_A_Ru

Технические характеристики

Корпус.... Полочного типа, с отражателем басов

Конфигурация 2 полосы

Низкочастотный динамик....10-см конус х 2

Высокочастотный динамик....2,5 см купол

Сопротивление 6Ω

Частотная характеристика.... от 45 Гц до 40 кГц

Чувствительность....84 дБ (2,83 В)

Максимальная входная мощность ..... 120 Вт

Частога разделения .... 3 кГц

Габаритные размеры .....364 (III) мм x 146 (В) мм x 177 (Г) мм

Bec....3,6 кг

Поставляемые в комплекте принадлежности

Колоночный кабель (3 м) 1

Ножка из силиконового каучука 4

Гарантийный сертификат

Инструкции по эксплуатации (данный документ)

Замечание

Технические характеристики и конструкция могут изменяться без предварительного уведомления, в связи с вносимыми усовершенствованиями.

является товарным знаком, наносимым на продукты, в

которых применяется технология регулировки фазы Pioneer Phase

Control. Данная технология позволяет получать высококачественное звучание воспроизводимых каждым компопентом звуков посредством повышения точности пастройки уровня фазировки.

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A_Ru

感謝您購買本台先鋒產品。

4-1, Мегуро 1-Чоме, Мегуро-ку, Токио 153-8654, Япония
