Тип продукта	Напольная акустическая система
Бренд	Pioneer
Модель	S-ES3TB
Размеры (Ш x В x Г)	210 мм x 900 мм x 300 мм
Вес	15 кг
Цвет	Черный
Тип колонок	3-полосная фазоинверторная
Низкочастотный динамик	16 см (6,5 дюйма) конусный
Высокочастотный динамик	2,5 см (1 дюйм) мягкий купол
Импеданс	6 Ом
Чувствительность	88 дБ
Частотная характеристика	40 Гц - 20 кГц
Номинальная мощность (RMS)	150 Вт
Максимальная мощность	250 Вт
Частоты разделения кроссовера	500 Гц, 3 кГц
Тип разъема	Винтовые клеммы
Применение	Домашний кинотеатр, стерео
Обслуживание	Протирать мягкой сухой тканью
Безопасность	Не размещайте рядом с источниками тепла
Запчасти и ремонтопригодность	Обратитесь в службу поддержки Pioneer за запчастями
Гарантия	1 год

Часто задаваемые вопросы - S-ES3TB PIONEER

Какой импеданс у Pioneer S-ES3TB?

Импеданс составляет 6 Ом.

Какой тип колонок S-ES3TB?

Это напольная 3-полосная фазоинверторная колонка.

Какая рекомендуемая мощность усилителя для этих колонок?

Рекомендуется усилитель мощностью от 20 до 150 Вт RMS на канал.

Можно ли использовать S-ES3TB в качестве центрального канала?

Она предназначена для левого/правого основных каналов; для центра рассмотрите выделенный центральный динамик.

Как расположить колонки для наилучшего звука?

Разместите их на расстоянии не менее 20 см от стен и направьте в сторону места прослушивания.

Как чистить решетку колонки?

Аккуратно снимите решетку и пропылесосьте ее мягкой щеткой.

Какой гарантийный срок на Pioneer S-ES3TB?

Обычно Pioneer предоставляет 1-летнюю гарантию. Уточните у местного дилера.

Доступны ли запасные части для этой модели?

Да, обратитесь в службу поддержки Pioneer или авторизованный сервисный центр за запчастями.

Можно ли подключать S-ES3TB с помощью bi-wiring?

Да, они оснащены двойными винтовыми клеммами, позволяющими bi-wiring или bi-amping.

Какая чувствительность у S-ES3TB?

Чувствительность составляет 88 дБ (1Вт/1м).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-ES3TB PIONEER

• Передние громкоговорители, 2 шт.

• Громкоговорители объемного звучания, 2 шт.

- Инструкции по эксплуатации

Центральный (2 м, цвет стяжки: черный)

- Центральный громкоговоритель, 1 шт.

• Решетки (для переднего громкоговорителя) x 2

  • Противоскользящие прокладки x 12 (4 шт. x 3 листа)

Передний правый / левый (3 м, цвет стяжки: синий)

Объемного звучания (10 м, цвет стяжки: красный)
•Колоночные кабели x 5

ПЕРЕД ИСПОЛЬЗОВАНИЕМ

Благодарим вас за покупку этого изделия Pioneer. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации перед использованием акустической системы, чтобы обеспечить ее оптимальное

функционирование.

- Номинальное полное сопротивление этой акустической системы составляет 8 Ω. Подсосдиняйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 6 Ω до 16 Ω (модели, на контактах выходных сигналов на громкоговорители которых указано "6 Ω до 16 Ω").

- Во избежание повреждений данной акустической системы от перегрузки, вызванной входным сигналом, соблюдайте следующие предосторожности:

-Всегда при изменении соединений или способа установки обязательно отключайте подсоединенные устройства и отсоединяйте кабель питания от сетевой розетки. -Не используйте чрезмерную громкость усилителя при использовании регулятора тсмбра для повышения высоких или низких частот.

- Не допускайте вывод через громкоговоритель искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

- Не устанавливайте эти устройства рядом с печами или другими нагревательными приборами и не размещайте их в местах, подверженных воздействию солнечного света. Установка в таких местах может вызвать изменение окраски корпуса и повреждения акустической системы.

ГРОМКОГОВОРИТЕЛИ ПЕРЕДНИЕ / ЦЕНТРАЛЬНЫЕ / ОБЪЕМНОГО ЗВУЧАНИЯ

- Не закрепляйте передний или центральный динамик на стене или потолке. Он может упасть и причинить травмы.

- Данная акустическая система защищена магнитным экранированием. Однако в зависимости от места установки, если акустическая система установлена слишком близко к экрану телевизора, это может вызывать появление цветовых искажений. Если это произойдет, выключите телевизор и включите его снова через 15 – 30 минут. Если проблема сохранится, переместите акустическую систему подальше от телсвизора.

- Не устанавливайте динамики над головой на потолке или на стене. Поскольку решетка является съемной по конструкции, при установке над головой она может упасть и причинить ущерб или травмы.

ГРОМКОГОВОРИТЕЛИ ОБЪЕМНОГО ЗВУЧАНИЯ

- Громкоговорители объемного звучания не защищены магнитным экранированием, поэтому их не следует размещать вблизи телевизора или монитора, поскольку взаимовлияние магнитных материалов может вызвать цветовые искажения на экране телевизора. Магнитные посители дашных (например, гибкие диски, аудио- и видеокассеты) также не следует держать вблизи этих громкоговорителей.

РАЗМЕЩЕНИЕ И ТОЧНАЯ НАСТРОЙКА

ПЕРЕДНИЕ ГРОМКОГОВОРИТЕЛИ

Для достижения наилучших результатов громкоговорители следует удалять друг от друга на расстояние, приодизительно равнос расстоянию до места прослушивания. Поворот громкоговорителей к центру по направлению к слушателю позволяет повысить стабильность звукового образа для слушателей, располагающихся не в центре.

Размещение вблизи к боковой или задней стене улучшает характеристики звучания в средне-низком диапазоне, однако слишком олизкое размещение (особенно, размещение в углу) может привести к тому, что низкочастотные звуки будут слишком сильные и характеристики звукового образа будут ухудшены.

ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ

Этот громкоговоритель следует размещать под ТВ. Для обеспечения наилучшего результата совместите переднюю поверхность громкоговорителя с плоскостью ТВ. Если громкоговоритель размещен под ТВ очень близко к полу, может быть полезен его поворот вверх. Не помещайте центральный громкоговоритель на телевизоре сверху, поскольку громкоговоритель может упасть с телевизора в случае внешнего воздействия, например при землетряснии, и получить повреждения или подвергнуть опасности находящихся рядом людей.

ГРОМКОГОВОРИТЕЛИ ОБЪЕМНОГО ЗВУЧАНИЯ

Для обеспечения наилучшего результата эти громкоговорители следует размещать на уровне уха или выше. В зависимости от планировки используемого помещения и предпочтений левый и правый задние громкоговорители следует размещать на боковых стенах немного сзади места прослушивания или на стенах.

СТАНДАРТНАЯ КОНФИГУРАЦИЯ ОБЪЕМНОГО ЗВУЧАНИЯ

Это стандартная многоканальная установка громкоговорителей объемного звучания, обеспечивающая оптимальное звучание 5.1-канального домашнего кинотеатра.

ПРОТИВОСКОЛЬЗЯЩИЕ ПРОКЛАДКИ

Если передний, центральный громкоговорители и громкоговорители объемного звучания размещены на твердой поверхности, например, деревянной или кафельной, установите по четыре противоскользящих прокладки на нижних поверхностях громкоговорителей.

Центральный громкоговоритель

Громкоговорители объемного звучания

ВЫПОЛНЕНИЕ НАСТРОЕК УСИЛИТЕЛЯ МОЩНОСТИ

Перед подсоединением громкоговорителей, пожалуйста, ознакомьтесь с инструкциями по эксплуатации, прилагаемыми к усилителю, чтобы выбрать настройку для громкоговорителей на усилителе:

• ПЕРЕДНИЕ ГРОМКОГОВОРИТЕЛИ : БОЛЬШИЕ • ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ / ГРОМКОГОВОРИТЕЛЬ ОБЪЕМНОГО ЗВУЧАНИЯ : МАЛЕНЬКИЕ

ПОДКЛЮЧЕНИЕ СИСТЕМЫ

Важно

Перед подключением убедитесь, что все оборудование выключено.

- Правильное подключение используемых громкоговорителей необходимо для обеспечения наилучшего качества звучания. Будьте внимательны, обеспечивая соблюдение полярности подключения.

ВНИМАНИЕ

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям.

D3-4-2-2-3_A1_Ru

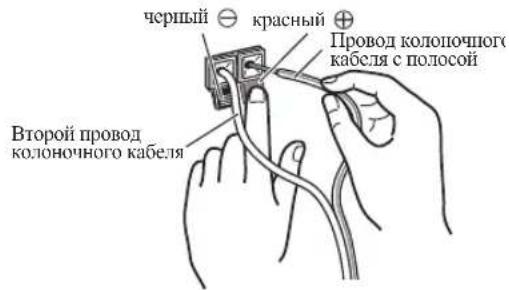

Выполните подсоединение к контактным разъемам для громкоговорителей в задней части усилителя.

Подсоединяйте колоночный кабель с полосой к красному контактному разъему (+), а второй кабель — к черному контактному разъему (-), как это показано ниже (за более подробной информацией обращайтесь к руководству по эксплуатации усилителя).

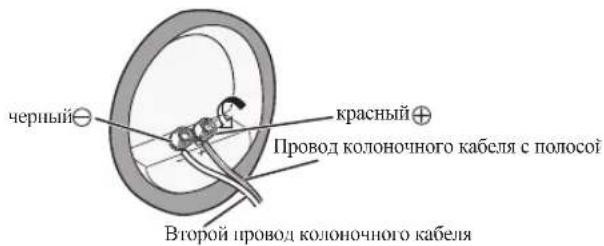

Выполните подсоединение к контактным разъемам в задней части громкоговорителей.

- Для передних громкоговорителей: Отвинтите головки разъемов на громкоговорителе и вставьте колоночный кабель с полосой в красный разъем (+), а второй кабель — в черный (-) разъем, как это показано ниже.

- Для всех других громкоговорителей: Для подсоединения нажмите рычажок и вставьте колоночный кабель с полосой в красный разъем (+), а второй кабель — в черный (-) разъем, как это показано ниже.

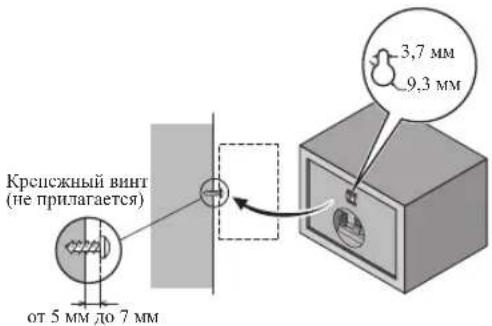

УСТАНОВКА ГРОМКОГОВОРИТЕЛЕЙ ОБЪЕМНОГО ЗВУЧАНИЯ НА СТЕНЕ

Перед установкой

- Помните, что акустическая система имеет значительный вес. Под ее тяжестью винты могут ослабеть, а материал стены не выдержать нагрузки, что может привести к падсению громкоговорителей. Убедитесь в том, что стена, на которой предполагается крепить громкоговорители, обладаст достаточной прочностью, чтобы выдержать их вес. Не устанавливайте громкоговорители на фанерных стенах или стенах с мягким покрытисм.

- М онтажные винты не прилагается. Используйте винты, соответствующие материалу стены и способные выдерживать вес громкоговорителя.

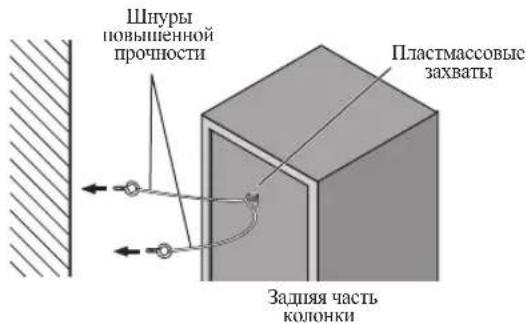

ЗАКРЕПЛЕНИЕ ПЕРЕДНИХ ГРОМКОГОВОРИТЕЛЕЙ

- Пропустите имеющийся в продаже шнур повышенной жесткости через пластмассовый захват, чтобы надежно прикрепить громкоговоритель к стене. Убедитесь в том, что стена, к которой фиксируется динамик, обладает достаточной прочностью, чтобы выдержать вес громкоговорителя. После закрепления динамика убедитесь в том, что он не упадет.

• Падение динамика может причинить ущерб.

- Не прикрепляйте пластмассовый захват непосредственно к стене. Его следует использовать только в сочетании со шнуром повышенной жесткости для предотвращения падсния громкоговорителя.

Пропустите и прицепите два шнура повышенной прочности через пластмассовые захваты и прикрепите громкоговоритель к стене, как это показано вверху.

Замечание

- Если вы не уверены в качестве или несущей способности стены, обратитесь за консультацией к специалисту.

- Компания Pioneer не несст ответственности за какие- либо несчастные случаи или ущерб, вызванные нсправильной установкой.

УХОД ЗА КОРПУСОМ

Для удаления грязи или пыли используйте бархотку или сухую ткань.

Если корпус сильно загрязпен, очистите его мягкой тканью, смоченной в нейтральном моющем средстве, разбавленном пятью или шестью частями воды, и тщательно отжатой, затем еще раз протрите сухой тканью. Не используйте полироль и моющие средства для мебели.

Никогда не используйте для ухода за этим корпусом и рядом с ним разбавители, бензин, инсектицидные аэрозоли и другие химические вещества, так как они могут повредить поверхности.

УСТАНОВКА / СНЯТИЕ РЕШЕТКИ

Передняя решетка этой акустической системы является съемной.

Выполняйте следующую процедуру:

ПЕРЕДНИЕ ГРОМКОГОВОРИТЕЛИ

1. Чтобы установить решетку, выровняйте пазы на громкоговорителе с выступающими втулками на решетке и с силой нажмите.

2. Чтобы снять решетку, возьмите се обсими руками за нижнюю часть и потяните на себя, чтобы отсоединить нижнюю часть решетки от громкоговорителя.

3. Передвиньте руки в среднюю часть решетки и еще раз осторожно потяните ее на себя. Этим вы отделите среднюю часть решетки от громкоговорителя.

4. Наконец, повторив то же самое действие для верхней части решетки, полностью снимите решетку с громкоговорителя.

ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ / ГРОМКОГОВОРИТЕЛИ ОБЪЕМНОГО ЗВУЧАНИЯ

1. Чтобы снять решетку, возьмите ее обеими руками за нижнюю часть и потяните на себя, чтобы отсоединить нижнюю часть решетки от громкоговорителя.
2. Затем возьмите решетку за верхнюю часть и осторожно потяните ее на себя, чтобы отсоединить верхнюю часть решетки.
3. Чтобы снова прикрепить решетку, совместите отверстия по утлам в передней части громкоговорителя с выступающими втулками на решетке и нажимом установите каждый угол решетки на место.

УСТРАНЕНИЕ НЕПОЛАДОК

НЕПОЛА ДКА	ВОЗМОЖНАЯ ПРИЧИНА	УСТРАНЕНИЕ
Отсутствие звука	Неисправность кабеля громкоговорителя или соединения.Усилитель выключен.Регулятор громкости установлен на нулевой уровень.	Выполните подключение правильно или замените кабель.Включите усилитель.Медленно увеличьте звук.
Искажение звука.	Условия экстремального сигнала.	Уменьшите уровень выхода усилителя (громкость, регулировку низких частот, усиление низких частот) для понижения уровня.

СПЕЦИФИКАЦИИ

ПЕРЕДНИЕ ГРОМКОГОВОРИТЕЛИ

Корпус .... Напольного типа с отражателем басов (с магнитным экранированием)

Конфигурация .... 3 полосы
Низкочастотный динамик ..... 16-см конус х 1
Пассивный излучатель.... 16-см конус х 1
Среднечастотный громкоговоритель ..... 7,7-см конус х 1
Высокочастотный динамик.....2,6-см полукупол x 1

Сопротивление 8 Ω

Частотная характеристика....от 40 Гц до 30 кГц

Чувствительность....83,0 дБ

Максимальная входная мощность ..... 150 Вт

Габаритные размеры .. 220 (Ш) мм x 980 (В) мм x 249 (Г) мм

Вес (включая решетку) ..... 10,0 кг

ГРОМКОГОВОРИТЕЛИ ОБЪЕМНОГО ЗВУЧАНИЯ

Корпус.....Тип для книжной полки, с фазоинвертором

Конфигурация....10-см 1 полосы

Динамики....10-см конус x 1

Сопротивление 8 Ω

Частотная характеристика....от 50 Гц до 20 кГц

Чувствительность....81,5 дБ

Максимальная входная мощность..... 120 Вт

Габаритные размеры .. 180 (Ш) мм x 130 (В) мм x 162 (Г) мм

Bec. 1,3 кг

ЦЕНТРАЛЬНЫЙ ГРsОМКОГОВОРИТЕЛЬ

Корпус ..... Тип для книжной полки, с фазоинвертором

(с магнитным экранированием)

Конфигурация .....10-см 1 полосы

Динамики....10-см конус х 2

Сопротивление 8 Ω

Частотная характеристика ..... от 50 Гц до 20 кГц

Чувствительность 88.0 дБ

Максимальная входная мощность ..... 120 Вт

Габаритные размеры .. 350 (Ш) мм x 130 (В) мм x 162 (Г) мм

Bec. 2,5 кг

Поставляемые в комплекте принадлежности

Колоночные кабели ....5

Противоскользящие прокладки ..... 12 (4 шт. х 3 листа)

Решетки (для переднего громкоговорителя) .....2

Инструкции по эксплуатации

Замечание

Технические характеристики и конструкция могут изменяться без предварительного уведомления, в связи с вносимыми усовершенствованиями.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b A1 Ru

Примечание:

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru
