KÄYTTÖOHJE S-31C-QL PIONEER

Kiitämme tämän Pioneer-laitteen hankinnasta.

Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät.

Ennen kuin aloitat

- Tämän kaiutinjärjestelmän nimellisimpedanssi on 6 Ω. Liitä kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi on 4 Ω - 16 Ω (malli, jossa on "4 Ω to 16 Ω" näkyvissä kaiuttimien lähtöliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.
• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.
• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).

Huomautus: asennus

• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon. Kaiuttimet saattavat pudota ja aiheultaa vammoja.
• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.
• Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja.

Huomautus: käytössä

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.
• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.
• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa.
• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.

Kaiuttimen pintojen puhdistaminen

Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia.

Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa.

Mitä pakkaukseen kuuluu

Kaiutinjohto (3 m) x 1

Silikonikumijalka x 4

Takuutodistus

Käyttöohjeet (tämä asiakirja)

Jos haluat hävittäätuotteen,älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä.

EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi.

Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle. K058_Fi

Asennus

Kaiuttimien paikan valinta

• Kuuntelupaikan äänet vaikuttavat helposti kaiutinjärjestelmän kautta toistuvaan ääneen.

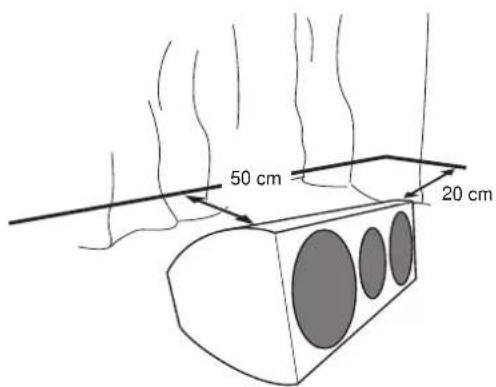

• Jotta ääni toistuisi parhaalla mahdollisella tavalla, aseta kaiuttimet vakaalle latliapinnalle ja sijoita ne alla kuvatulla tavalla. Matalien äänten tasoa voidaan säätää siirtämällä kaiuttimet lähemmäs tai kauemmas seinästä. Säädä kaiuttimet niin, että ne ovat samalla etäisyydellä seinäpinnoista, jotta ääni olisi tasapainossa.
• Jos huoneessa on paljon jälkikaiuntaa, suosittelemme raskaan kankaan ripustamista seinille ja/tai maton asettamista lattialle, jotta ääni vaimenee. Peitä seinät kokonaan, jotta tulos olisi paras mahdollinen.
• Tämä kaiutin on kirjahyllytyyppinen kaiutin, joka toimii parhaiten asennettuna tukevalle, tasaiselle pinnalle pois lattialta. Kaiuttimen asentaminen suoraan lattialle antaa samean ja epäselkeän äänen.

Tärkeää

- Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sijoittamisesta, virheellisestä asennuksesta, riittämättömästä vahvuuden voimistamisesta, laitteen virheellisestä käytöstä, luonnonmullistuksista jne.

Vaahtomuovipistokkeen käyttö

Tämän laitteen takana on vaahtomuovipistoke bassoäänen säätöä varten. Tämä vaahtomuovipistoke voidaan ottaa pois tarvittaessa erilaisen bassokorostuksen saamiseksi.

Seuraavassa on yleisiä sääntöjä vaahtomuovipistokkeen käyttöä varten:

• Asennettaessa telineen keskelle: Anna vaahtomuovipistokkeen olla paikallaan
• Asennettaessa telineelle tai lattialle: Irrota vaahtomuovipistoke

Älä pane vaahtomuovipistoketta aukkoon väkisin, sillä se saattaa painautua kaiuttimen sisään, jolloin sitä ei saa pois.

Käytettäessä silikonikumijalkoja

Näissä kaiuttimissa on silikonikumijalat. Pane ne neljän kulmaan, jotta kaiuttimet pysyvät mahdollisimman vakaina.

Säätökulma on helppo säätää kaavaimen avulla (katso sivun lopusta).

Kaavaimen käyttö

1 Avaa kaavaimessa oleva aukko haluttua säätökulmaa osoittavalta viivalta.

2 Sovita viiva laitteen etuosaan ja sovita kaavain sitten koteloon.

3 Kiinnitä neljä silikonikumijalkaa neljän leikkausaukon kohdalle.

Verkon kiinnittämien ja irrottaminen

Suosittelemme, että näitä kaiuttimia käytetään verkko kiinnitettynä, mutta haluttaessa se voidaan kuitenkin irrottaa. Irrota verkko noudattamalla seuraavia ohjeita:

1 Irrota verkko ottamalla sormillasi kiinni verkon alaosasta ja vetämällä varovasti eteenpäin. Irrota sitten samalla tavalla yläpuolelta.
2 Verkko kiinnitetään takaisin paikalleen pitämällä verkkoa niin, että kolmiotunnus osoittaa ylöspäin, kohdistamalla verkon takana olevat neljä tappia kaiuttimessa oleviin aukkoihin ja painamalla lujaa.

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen tapahtuvaa liittämistä varten.

Johtojen liittäminen

1 Katkaise virta vahvistimesta.

2 Liitä kaiutinjohdot kaiuttimen takana oleviin tuloliittimiin. Tuloliittimen napaisuus: punainen on positiivinen (+) ja musta negatiivinen (-).

Löysennä tuloliittimien nupit, aseta kaiutinkaapelijohtimet kumpaankin liitinaukkoon ja kiristä lopuksi nupit.

3 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtöliittimiin (katso tarkemmat tiedot vahvistimen käyttöohjeista).

• Kaiutinliittimet voidaan liittää myös banaanipistokkeella.
• Kun käytät banaanipistoketta, ota ensin pois suojukset, jotka peittävät kaiutinliittimen.
• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.
• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu.
• Kun käytetään vahvistimeen liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikean) napaisuus (+,-) on päinvastainen.

VAROTOIMET

Kaiutinpäätteet ovat HENGENVAARALLISIA, kun virta on päällä. Estä sähköiskun vaara irrottamalla sähköjohto, ennen kuin kosketat eristämättömiä osia kaiutinkaaapeleita kytkettäessä tai irrotettaessa.

D3-4-2-2-3_A_Fi

Tekniset tiedot

Kotelo....Bassorefleksi, kirjahyllytyyppi

Rakenne....2-teinen

Bassokaiutin 10 cm kartio x 2

Diskant tikaiutin 2,5 cm kalotti

Impedanssi 6Ω

Taajuusvaste 45 Hz - 40 kHz

Herkkyys. .84 dB (2,83 V)

Suurin tuloteho 120 W

Jakosuodatintaajuus ....3 kHz

Ulkoiset mitat 364 (L) mm x 146 (K) mm x 177 (S) mm

Paino 3,6 kg

Vakiovarusteet

Kaiutinjohto (3 m).... 1

Silikonikumijalka....4

Takuutodistus

Käyttöohjeet (tämä asiakirja)

Huom

Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

on Pioneerin vaihesäätötekniikalla varustettuihin

tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa korkealaatuisen äänentoiston kustakin osasta parantamalla kokonaisvaiheen sopivuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidätetään.
