S-4EX-QL - Kaiutin PIONEER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Passiivikaiutin
Merkki	Pioneer
Malli	S-4EX-QL
Kaiutintyyppi	Lattiakaiutin
Mitat (L × K × S)	250 × 1000 × 320 mm
Paino	22 kg (per kaiutin)
Sallittu teho (RMS)	150 W
Sallittu huipputeho	300 W
Nimellisimpedanssi	8 Ω
Herkkyys	90 dB (2.83 V/1 m)
Taajuusvaste	35 Hz - 30 kHz
Tie-lukumäärä	3-tie
Liittimet	Ruuviliittimet (bi-wiring mahdollinen)
Viimeistely	Musta puujyvä (tekopuu)
Virtalähde	Ei (passiivikaiutin)
Huolto ja puhdistus	Pölyttäminen pehmeällä, kuivalla liinalla. Älä käytä hankaavia tuotteita tai liuottimia.
Turvallisuus	Aseta kaiutin vakaalle alustalle. Vältä altistamista kosteudelle ja lämmönlähteille.
Takuu	2 vuotta (voimassa olevan lainsäädännön mukaan)

Usein kysytyt kysymykset - S-4EX-QL PIONEER

Kuinka liitän S-4EX-QL-kaiuttimen vahvistimeeni?

Käytä hyvälaatuisia kaiutinkaapeleita. Liitä vahvistimen positiivinen (+) -liitin kaiuttimen positiiviseen liittimeen ja negatiivinen (-) -liitin negatiiviseen. Noudata napaisuutta oikean stereokuvan saamiseksi.

Mitä vahvistinta minun tulisi käyttää S-4EX-QL:n kanssa?

Suositellaan vahvistinta, joka tuottaa 30–200 W kanavaa kohden 8 Ω:lla. Liian pieni teho voi aiheuttaa leikkautumista, kun taas liiallinen teho voi vahingoittaa kaiutinta.

Voinko sijoittaa kaiuttimen hyllylle?

S-4EX-QL on lattiakaiutin, joka on suunniteltu sijoitettavaksi lattialle. Sen sijoittaminen epävakaalle hyllylle voi aiheuttaa tärinää ja huonontaa ääntä. Käytä mukana toimitettuja piikkejä paremman vakauden saavuttamiseksi.

Kuinka kaiuttimen viimeistelyä hoidetaan?

Puhdista pehmeällä, hieman kostealla liinalla. Vältä kemikaaleja, jotka voisivat vahingoittaa viilua tai maalia. Pyyhi roiskeet heti.

Onko kaiutin yhteensopiva subwooferin kanssa?

Kyllä, voit lisätä subwooferin. Säädä vahvistimesi tai prosessorisi yläpäästösuodatin noin 80 Hz:iin parhaan integraation saavuttamiseksi S-4EX-QL:n kanssa.

Mikä on S-4EX-QL:n impedanssi?

Nimellisimpedanssi on 8 Ω. Varmista, että vahvistimesi on vakaa tällä impedanssilla ylikuumenemisen välttämiseksi.

Voinko käyttää kaksijohdinliitäntää?

S-4EX-QL:ssä on liittimet, jotka tukevat bi-wiringiä ja bi-amplifikaatiota. Poista metalliset siltaliittimet liittimien väliltä, jos käytät kahta erillistä kaapelia basso- ja diskanttiosille.

Mitä tehdä, jos kaiutin tuottaa säröytynyttä ääntä?

Tarkista liitännät ja nosta äänenvoimakkuutta asteittain. Särö voi johtua alimitoitetusta vahvistimesta tai liiallisesta taajuuskorjauksesta. Vähennä bassoa tarvittaessa.

Kuinka suojata kaiuttimia lapsilta?

Aseta kaiuttimet turvalliseen paikkaan, jossa niitä ei voida kaataa. Varmista, että suojaritilät ovat paikoillaan estämään suora kosketus kartiioihin.

Mikä on suositeltu sisäänajoaika?

Noin 50 tunnin sisäänajo kohtuullisella äänenvoimakkuudella antaa jousituksille ja kartiioille aikaa pehmetä. Vältä tänä aikana korkeita äänitasoja, jotta uudet komponentit eivät vahingoitu.

KÄYTTÖOHJE S-4EX-QL PIONEER

Kiitämme tämän Pioneer-laitteen hankinnasta.

Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi.

Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät.

Sisältö

Ennen kuin aloitat

Mitä pakkaukseen kuuluu

EX-sarjasta

S-4EX:n teknologia 4

CST....4

Keraaminen grafiittikalvo 4

Yhteistyö Air Studios -yhtiön kanssa 5

Asennus ja sijoitus

Asennus 6

Nastojen asennus....6

Kun nastoja ei käytetä 6

Kaiuttimien paikan valinta 7

Liitännät

Liittäminen vahvistimeen 8

Johtojen liittäminen 8

Yksijohtoiset liitännät 9

Kaksijohtoiset liitännät 9

Kahden vahvistimen liitäntä (Bi-amping -liitäntä) 10

Muita tietoja

Verkkosuojuksen kiinnittämien/irrottaminen....11

Kaiuttimen pintojen puhdistaminen 11

Tekniset tiedot....11

Ennen kuin aloitat

- Tämän kaiutinjärjestelmän nimellisimpedanssi on 6 Ω. Liitä kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi on 6 Ω –16 Ω (malli, jossa “6 Ω – 16 Ω” näkyy kaiuttimen lähtöliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.
• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.
• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).

Huomautus: asennus

• Kun laite sijoitetaan, varmista, että se on kiinnitetty hyvin ja vältä paikkoja, joista se saattaa pudota ja aiheuttaa vahinkoja luonnonmullistuksen (esimerkiksi maanjäristyksen) sattuessa.
• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon. Kaiuttimet saattavat pudota ja aiheuttaa vammoja.
• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.
• Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja.

Huomautus: käytössä

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.
• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.
• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa.
• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.
• Älä aseta magneettisia esineitä kuten ruuviavaimia tai rautaosia diskantti- tai keskikaiuttimen läheisyyteen. Koska kaiuttimissa on voimakkaat magneetit, ne saattavat vetää esineitä puoleensa ja aiheuttaa vahinkoja tai vahingoittaa kalvoa.

Mitä pakkaukseen kuuluu

Nastat (joissa kiinnitetyt mutterit) x 4

Nastapohjat x 4

Lisäjalat x 2

Liukuestolevyt x 4

Verkko x 1

Käyttöohjeet

Jos haluat hävittäätuotteen,älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä.

EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi.

Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle. K058_Fi

EX-sarjasta

EX-sarja, jossa on käytetty Pioneerin lippulaivan TAD-kaiutinsarjan teknologiaa ja tietotaitoa, on kehitetty päämääränä luoda hintaluokkansa parhaat mahdolliset kaiuttimet.

EX-sarjan suunnittelu ja valmistus on tulosta kansainvälisestä yhteistyöstä, joka edustaa parhainta Pioneerin kaiutinteknologiaa.

S-4EX:n teknologia

CST

Järjestelmän ydinohjain on Coherent Source Transducer (CST), joka on jatkoa TAD-sarjassa käytetylle teknologialle. Diskanttikaiuttimen kalvo on asennettu samankeskisesti keskikaiuttimen kartion huipun kanssa ja se antaa 400 Hz – 100 kHz akustisen keskipisteen. CST varmistaa täydellisen äänikuvan kuuntelijan korviin tulevien suorien ja heijastuneiden äänten välillä ja yhdenmukaisen äänen koko kuunteluhuoneessa.

Keraaminen grafiittikalvo

CST'n diskanttikaiuttimissa on keraaminen grafiittikalvo, joka antaa kestävyyden ja vaimennusominaisuudet, jollaisiin mikään muu kaiutinjärjestelmissä nykyisin käytetty materiaali ei pysty. Keraamisen grafiitin keveys ja poikkeuksellinen lujuus luovat yhdessä kaiuttimet, jotka pystyvät tuottamaan tarkan äänentoiston, joka ulottuu pitkälle ihmisen kuuloalueen yli.

Nopeus (m/s)

Magnesiumseoskalvo

CST'n keskikaiuttimissa on magnesiumseoskalvo, jonka keveys ja suuri sisäinen häviö antavat erinomaisen liikkuvuuden ja pienen keskiäänten värittymisen.

Basso-ohjaimet

Alla kuvattu basso-ohjain on S-4EX-kaiutinjärjestelmän ydin. Ohjaimen voimakkuus on saatu käyttämällä aroamidikuituseosta, joka alunperin kehitettiin valmistettaessa S-1EX:tä, ja jota on käytetty sen kalvossa. Särön vähentämiseksi ja lineaarisuuden säilyttämiseksi korkeilta matalille taajuuksille on käytetty Pioneerin omaa LDMC-magneettipiiriteknologiaa.

S-4EX:n ainutlaatuinen muoto johtuu loogisesta tarpeesta. Jotta saadaan samanaikaistettua CST:stä ja basso-ohjaimesta tulevat äänet, kukin ohjain on asennettu etulevyyn, joka on hieman kaareva. Tätä kaarta nimitetään nimellä "tarkkuuskäyrä" (katso alla olevaa kuvaa). Etulevy, joka on 65 mm paksu MDF-levy (keskitiheyksinen kuitulevy), on tarpeeksi luja ohjaimien voimakkuudelle. Lisäksi bassoportti on kaiverrettu erittäin paksusta MDF-kerroksesta, mistä seuraa tuulikohinan vaimennus ja selkeä, syvä bassoääni.

Jakosuotimet

Jakosuotimissa on käytetty ainoastaan hienoimpia osia.

Ilmaytimiset kelat, johtamattomat vastukset ja filmikondensaattorit signaalipolussa on kaikki valittu huolellisesti ja optimoitu CST-ohjaimelle, jotta saadaan paras mahdollinen signaalin läpinäkyvyys. Basso-ohjaimissa on silikonteräslevy-ytimiset johtimet, jotka vähentävät särön ja virransiirron aikana esiintyvän häviön. Kaikki osat on liitetty suoraan vastaaviin langoitusmateriaaleihin painetun piirilevyn asemesta, jolloin häviö on minimaalinen ja suorituskyky paras mahdollinen.

Yhteistyö Air Studios -yhtiön kanssa

V. 1969 Englannissa, Lontoossa George Martinin perustama Air Studios on saavuttanut monen tunnetun artistin luottamuksen ja kunnioituksen ja sitä pidetään maailman parhaimpana äänitysstudiona. Air Studios -merkki, joka on annettu S-4EX -kaiuttimille, kertoo, että nämä kaiuttimet pystyvät toistamaan äänen sellaisella huippulaadulla mitä maailman huippumuusikot vaativat.

AIR STUDIOS

Asennus ja sijoitus

Asennus

Noudata kaiuttimia asennettaessa seuraavia ohjeita: Nämä kaiuttimet ovat kirjahyllytyyppiset kaiuttimet. Ne toimivat parhaiten asennettuina tukevalle vakaalle pinnalla pois lattialta. Jos ne sijoitetaan suoraan lattiale, jälkikaiutinta voimistuu ja tuloksena on samea, epäselkeä ääni. Ihanteellista olisi, jos korkean alan kaiuttimet (diskanttikaiuttimet) voitaisiin sijoittaa suurinpiirtein kuuntelijan korvien tasolle. Suosittelemme CP-4EX kaiutintelineen käyttöä, jotta ääni olisi paras mahdollinen ja asennus vakaa. Kun käytetään CP-4EX kaiutintelinettä, kiinnitä kaiutin telineeseen varusleisiin kuuluvilla ruuveilla, jotta saadaan estettyä kaiuttimen kaatuminen.

Nastojen asennus

Kaiuttimessa on nastat ja nastapohjat, joita tulee käyttää parhaan mahdollisen äänenlaadun saavuttamiseksi.

Asennus

1 Kiinnitä nastamutterit nastoihin.

2 Kierrä nastat kierteitettyihin metalliasentimiin (M6), jotka ovat kaiuttimen pohjassa.

Katso piirrosta ja valitse jompikumpi näytetyistä paikoista nastojen kiinnitykseen.

■ Kiinnitetty kolmeen paikkaan

Kiinnitä lisäjalat heilumisen estämiseksi.

■ Kiinnitetty neljään paikkaan

3 Aseta nastapohjat niin, että nastan kärki osuu kohdalleen asetettaessa kaiutin alas.

Aseta nastapohjal kaikkiin käytettäviin nastoihin.

4 Käännä nastoja korkeuden säätämiseksi ja kiinnitä nastat sitten säädetyssä korkeudessa kääntämällä nastamutteria vastapäivään.

5 Aseta kaiutin nastapohjalle ja säädä niin, että kaiutin on tasainen eikä heilu.

6 Kun nastat asennetaan vain kolmeen kohtaan.

a) Käännä lisäjalkaa korkeuden säätämistä varten.

Säädä korkeus niin, että noin 1 mm – 2 mm tynjää tilaa jää jalan ja asennuspinnan väliin.

b) Käännä nastamuttereita vastapäivään lisäjalkojen kiinnittämiseksi säädetyssä korkeudessa.

Huomautus

- Käytä aina nastapohjia näytetyllä tavalla oikea puoli ylöspäin nastan kärjen vastaanottamista varten.

Jos nastapohjia ei käytetä kaiuttimien asennuksessa, nastat saattavat vahingoittaa lattiaa. Jos nastoja aiotaan käyttää, suosittelemme nastapohjien käyttämistä.

Tärkeää

- Koska tämä laite painaa noin 20 kg, on erittäin vaarallista yrittää säätää nasta kallistamalla kaiutin. Aseta laite pehmeälle pinnalle (esimerkiksi huovan päälle), niin ettei se vahingoita lattiaa. Laitteen asennukseen tarvitaan ainakin kaksi henkilöä.

Kun nastoja ei käytetä

Jotta asennuksesta tulee vakaa, kiinnitä liukuestolevyt kunkin kaiuttimen pohjaan.

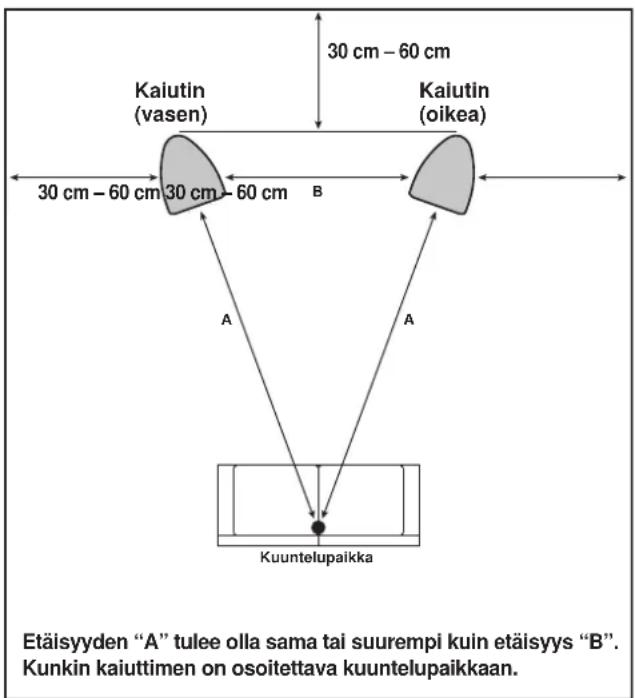

Kaiuttimien paikan valinta

S-4EX-kaiutinjärjestelmän paikalla kuunteluhuoneessa on suuri vaikutus kokonaistulokseen eli siis siihen miten bassoäänet toistuvat, miten tarkkana ääni toistuu ja millainen äänikuvasta muodostuu. Kaikki huoneet ovat erilaisia, joten seuraava kuvaus on tarkoitettu ainoastaan viitteeksi. Etsi omassa huoneessasi erilaisia sijoituspaikkoja kokeilemalla paikka, josta saadaan paras mahdollinen äänentoisto.

Katso alla olevasta kuvasta ohjeita parhaan sijoituspaikan valintaan.

Tärkeää

• Älä sijoita kaiutinta sellaiseen paikkaan, johon aurinko paistaa suoraan ja vältä lämmittimen ja ilmastointilaitteen läheisyydessä olevia paikkoja. Tällaisissa paikoissa kaiuttimien pinta saattaa vääristyä, väri lähteä ja kaiuttimet saattavat vahingoittua.
• Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka oval seurausta sijoittamisesta, virheellisestä asennuksesta, riittämättömästä vahvuuden voimistamisesta, laitteen virheellisestä käytöstä, luonnonmullistuksista jne.

Liittäminen vahvistimeen

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen tapahtuvaa liittämistä varten. Ota seuraavat seikat huomioon, kun valitset kaiutinjohtoja, jotta kaiuttimet toimisivat parhaalla mahdollisella tavalla:

• Jos mahdollista, käytä mitoiltaan tukevaa kaiutinjohtoa ja pidä johdot mahdollisimman lyhyinä.
• Jos vasemmalle ja oikealle kaiuttimelle tarvittavan johdon pituus on erilainen, käytä samanpituista johtoa valiten johto pitemmän mukaan.
• Johdoilla on erilaiset tekniset ominaisuudet. Pidä tämä mielessäsi, kun valitset johtoa.
• Valitse johto, jolla on mahdollisimman pieni vastus ja varmista, että kaiutinliittimiin ja vahvistimeen liitetyt johdot on liitetty lujasti.

VAROTOIMET

Kaiutinpäätteet ovat HENGENVAARALLISIA, kun virta on päällä. Estä sähköiskun vaara irrottamalla sähköjohto, ennen kuin kosketat eristämättömiä osia kaiutinkaaapeleita kytkettäessä tai irrotettaessa.

Johtojen liittäminen

1 Katkaise virta vahvistimesta.

2 Liitä kaiutinjohdot kaiuttimen takana olevin tuloliittimiin (alemmat). Tuloliittimen napaisuus: punainen on positiivinen (+) ja musta negatiivinen (-).

3 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtöliittimiin (katso tarkemmat tiedot vahvistimen käyttöohjeista).

D3-4-2-2-3 A Fi • Ota kiinni alempien tuloliittimien suojusnupeista ja käännä niitä vasemmalle(vastapäivään), aseta kaiutinjohdot liittimien aukkoihin ja kiristä sitten nupit oikosulkutangon ja johdon kiinnittämiseksi.

- Kaiutinliittimet voidaan liittää myös banaanipistokkeella. Kun käytät banaanipistokkeita, ota pois tuloliittimen päässä oleva suojus.

- Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.

- Johtojen säikeiden pilkistäminen ulos liittimistä niin, että ne koskettavat toisiaan, kuormittaa vahvistinta. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu.

- Kun käytetään vahvistimeen liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikean) napaisuus on päinvastainen.

Yksijohtoiset liitännät

Liitä yksijohtoisessa liitännässä jakosuotimen keski-korkea ja matalataajuiset osat laiteen varusteisiin kuuluvalla oikosulkulinkillä ja liitä sitten vahvistimen (+) johto jompaankumpaan punaiseen liitoskohtaan ja vahvistimen (−) johto jompaankumpaan mustaan liitoskohtaan alla kuvatulla tavalla.

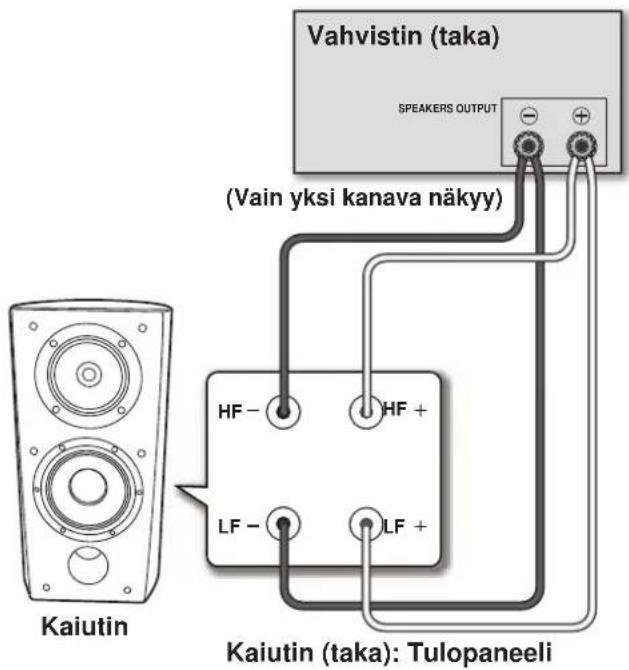

Kaksijohtoiset liitännät

Kaksijohtoisessa liitännässä vahvistimen kautta toimivat kaiutinjärjestelmät liitetään erikseen vastaaviin korkea- ja matalatuloiseen liitäntään. Tämän johdosta CST-ohjain ja basso- ohjaimet tulevat liitetyiksi vahvistimeen erikseen, jolloin on mahdollista valita kullekin ohjaimelle parhaiten sopiva johtotyyppi. Liitä yksi johtosarja liitännän alasarjaan (basso- ohjaimen erityisverkko). Liitä sitten toinen johtosarja yläsarjaan (CST-erityisverkko). Liitä seuraavaksi kumpikin johtosarja vahvistimeen sopiviin liittimiin. Liitä kumpikin (+) johto (+) vahvistinliittimeen ja kumpikin (-) johto (-) vahvistinliittimeen alla kuvatulla tavalla.

Kahden vahvistimen liitäntä (Bi-amping -liitäntä)

Kahta vahvistinta käyttämällä saadaan paras tulos, kun käytetään sopivaa vahvistinta matala- ja keski-korkeatajuisille osille.

Liitäntöjä on kaksi, joista kutsutaan tavallisesti horisontaaliseksi ja vertikaaliseksi bi-amping -liitännäksi.

Huomautus

Irrota oikosulkulinkit ennen kuin liität kaiutinjohdot kaksoisvahvistinliitännässä.

Jos näin ei tehdä, vahvistimet saattavat vahingoittua.

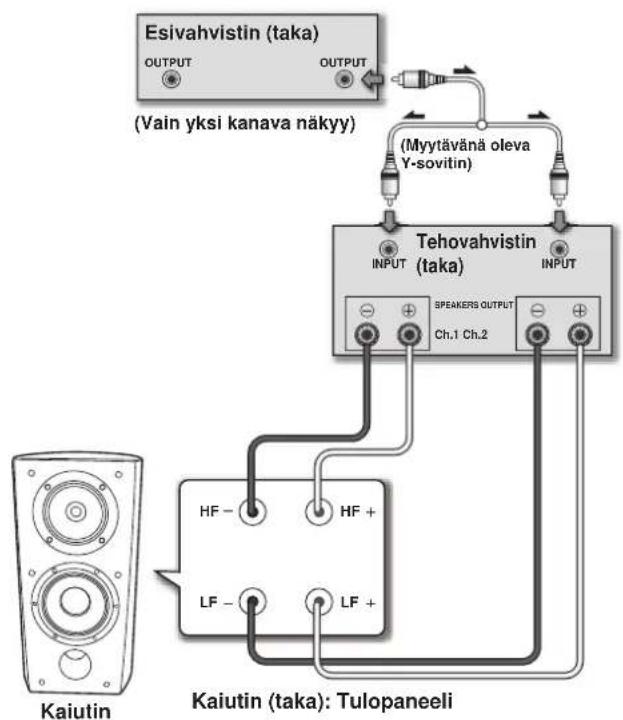

Vertikaalinen Bi-Amping -liitäntä

Tällä liitännällä samanlaisia stereovahvistimia käytetään kullekin kaiutinjärjestelmälle. Kunkin vahvistimen yksi kanava käyttää matalataajuista osaa ja toinen kanava korkeataajuista osaa alla kuvatulla tavalla.

Liitä yksi johtosarja ja vahvistimen kanava liitoskohtien alasarjaan (erityinen basso-ohjaimen verkko).

Liitä sitten toinen johtosarja ja toinen vahvistimen kanava ylempään liitoskohtaan (erityinen CTS-verkko).

Muista liittää kumpikin (+) johto (+) vahvistinliittimiin ja kumpikin (-) johto (-) vahvistinliittimiin.

Horisontaalinen Bi-Amping -liitäntä

Tällä liitännällä voidaan käyttää eri stereovahvistinta kaiutinjärjestelmän matalataajuisille ja keski-korkeataajuisille osille (esim: putkivahvistin korkeille taajuuksille ja transistorivahvistin matalille taajuuksille). Yhden vahvistimen kukin kanava käyttää kunkin kaiutinjärjestelmän matalia taajuuksia ja toisen vahvistimen kukin kanava käyttää keski-korkeataajuusosaa alla kuvatulla tavalla.

Tämä tapa vaatii, että kummallakin vahvistimella on sama vahvistus; muuten matalien ja keski-korkeiden taajuuksien toistossa on epätasapaino. Jos ilmenee epäselvyyttä, pyydämme ottamaan yhteyden paikalliseen liikkeeseen.

Muita tietoja

Verkkosuojuksen kiinnittämien/irrottaminen

Tässä kaiutinjärjestelmässä on verkkosuojukset, jotka voidaan kiinnittää ja irrottaa seuraavalla tavalla:

1 Verkkosuojus kiinnitetään asettamalla kaiuttimen aukot ja verkon ulokkeet vastatusten ja painamalla lujasti.
2 Verkkosuojus irrotetaan ottamalla molemmin käsin kiinni sen pohjasta ja vetämällä verkkoa varovasti itseä kohti niin, että verkon alaosa irtoaa kaiuttimesta.
3 Siirrä kätesi verkon keskiosaan ja vedä taas hieman itseesi päin. Verkon keskiosa irtoaa nyt kaiuttimesta.
4 Toista samoin verkon yläosassa, jolloin koko verkko irtoaa kaiuttimesta.

Kaiuttimen pintojen puhdistaminen

Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia.

Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa.

Tekniset tiedot

Kotelo.	Bassorefleksi, lattialle asetettava tyyppi(magneetlisesti eristetty)
Rakenne.	3-teinen
Bassokaiutin.	16 cm kartio x2
Keskidiskantti.	14 cm kartio/3 cm kalotti
Impedanssi.	6 Ω
Taajuusvaste.	34 Hz – 100 kHz
Herkkyys.	85,5 dB (2,83 V)
Suurin tuloteho.	160 W
Ulkoiset milat.	263 (W) mm x 490 (H) mm x 387 (D) mm
Paino.	20 kg

Vakiovarusteet

Nastat (joissa kiinnitetyt mutterit)	4
Nastapohjat	4
Lisäjalat	2
Liukuestolevyt	4
Verkko	1
Käyttöohjeet

Huom

Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

Magneettinen eristys

Tämä kaiutinjärjestelmä on magneettisesti eristetty. Asennuspaikasta riippuen värihäiriöitä saattaa kuitenkin esiintyä, jos kaiutinjärjestelmä asennetaan erittäin lähelle televisiovastaanottimen kuvaruutua.

Jos värihäiriöitä esiintyy, katkaise televisiosta virta ja kytke se sitten uudelleen 15 minuutin –30 minuutin kuluttua. Jos ongelma ei korjaannu, sijoita kaiutinjärjestelmä kauemmas TV-vastaanottimesta.

on Pioneerin vaihesäätöteknikalla varustettuihin

tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa korkealaatuisen äänentoiston kustakin osasta parantamalla kokonaisvaiheen sopivuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidätetään.
