Mærke	Pioneer
Model	S-31C-QL
Produkttype	Passiv hylde-højttaler
Mål (B x H x D)	250 x 360 x 220 mm
Vægt	4,5 kg pr. højttaler
Nominel impedans	6 ohm
Følsomhed	87 dB (1W/1m)
Frekvensrespons	45 Hz - 20 kHz
Maksimal belastning	100 W
Højttaleropsætning	2-vejs: dome-diskant og basenhed
Kabinetmateriale	MDF med vinylfinish
Aftageligt frontgitter	Ja
Tilslutning	Skrueterminaler kompatible med bananstik
Strømforsyning	Passiv (kræver ekstern forstærker)
Anbefalet anvendelse	Hoved- eller surroundhøjttalere i et hjemmebiografsystem
Vedligeholdelse og rengøring	Tør af med en blød, tør klud. Brug ikke skrappe midler.
Sikkerhed	Udsæt ikke for fugt eller ekstreme temperaturer.
Reservedele og reparationsmuligheder	De interne komponenter (diskant, basenhed) kan udskiftes. Kontakt et autoriseret servicecenter.

Ofte stillede spørgsmål - S-31C-QL PIONEER

Hvad er de nøjagtige mål for Pioneer S-31C-QL højttaleren?

Målene er cirka 250 mm bredde, 360 mm højde og 220 mm dybde. Kontroller altid manualen for præcise målinger.

Hvilken forstærker anbefales til disse højttalere?

En forstærker der leverer mellem 20 og 100 W pr. kanal ved 6 ohm anbefales for at udnytte S-31C-QL's ydeevne fuldt ud.

Kan jeg bruge disse højttalere med en hjemmebiografforstærker?

Ja, de er velegnede som front-, bag- eller surroundhøjttalere i et hjemmebiografsystem takket være deres impedans på 6 ohm.

Hvordan rengør man højttalerne uden at beskadige dem?

Brug en blød, tør klud til at støve kabinettet af. Til frontgitteret kan en støvsuger med lav sugekraft bruges. Undgå kemiske rengøringsmidler.

Er frontgitteret aftageligt?

Ja, frontgitteret er aftageligt for nem adgang til højttalerne eller for et renere look.

Hvad er højttalerens følsomhed?

Følsomheden er 87 dB (1W/1m), hvilket er standard for en hyldehøjttaler. Den kræver en forstærker med moderat effekt.

Kan jeg bi-wire eller bi-amplificere denne model?

Pioneer S-31C-QL er udstyret med enkle terminaler. Bi-wiring er ikke mulig uden modifikation.

Hvad gør jeg ved skade på diskanten?

Kontakt et autoriseret reparationsværksted. Diskanten kan udskiftes, men kræver professionel assistance for at bevare ydeevnen.

Hvordan optimeres placeringen af højttalerne i et rum?

Placer dem i ørehøjde, mindst 30 cm fra bagvæggen for at undgå resonanser. En lyttevinkel på 30 grader er ideel.

Hvor findes den komplette brugsanvisning?

Manualen kan downloades gratis på notice-facile.com på flere sprog, herunder fransk.

BRUGSANVISNING S-31C-QL PIONEER

Tak for købet af dette produkt fra Pioneer.

Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis. Gem brugsvejledningen på et sikkert sted, när du er færdig med at læse den, så du senere kan konsultere den.

Inden du begynder

- Dette højttalersystems nominelle impedans er 6 Ω. Slut højttalersystemet til en forstærker med en belastningsimpedans i området fra 4 Ω til 16 Ω (en model med "4 Ω to 16 Ω" vist på højttalerudgangsterminalerne). lagttag venligst de følgende sikkerhedsforskrifter, således at skade på højttalersystemet på grund af indgangsoverbelastning undgås:

• Strømforsyningen til højttalersystemet må ikke overstige den højeste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, når du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
• Tving ikke en forstærker med svag strømforsyning til at producere en kraftig lyd (forstærkerens harmoniske forvrængning vil blive øget, hvorved højttaleren kan lide skade).

Forsigtig: installation

• Monter ikke disse højttalere på væggen eller loftet. De kan falde ned og være årsag til tilskadekomst.
• Monter ikke højttalerne i højden i loftet eller på væggen. Hvis de monteres forkert, kan højttalergitteret falde ned og være årsag til materiel skade og personskade.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter anvisningerne, när du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.

Forsigtig: i brug

• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald udgøre en fare, hvis den vælter, og desuden øve skade på udstyret.
• Anvend ikke højttaleren til at frembringe forvrænget lyd i et længere tidsrum. Dette kan resultere i fare for brand.
• Lad være med at sidde eller stå på højttaleren og lad ikke børn lege på højttaleren.
• Anbring ikke store og tunge genstande oven på højttaleren.

Rengøring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud være tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengøres med en klud, som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem eller seks gange med vand og derefter vredet godt op. Anvend ikke møbelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insektspray eller andre kemikalier på eller i nærheden af denne enhed, da disse midler vil ødelægge overfladerne.

Kassen indeholder

Højttalerkabel (3 m) x 1

Silikonegummifod x 4

Garantibevis

Brugsanvisning (dette dokument)

Hvis du vil skille dig af med dette produkt, må du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et separat indsamlingssystem for udtjente elektroniske produkter i overensstemmelse med lovgivningen, som kræver korrekt bearbejdning og genanvendelse.

Private husholdninger i EU's medlemsstater, i Schweiz og Norge kan gratis aflevere deres udtjente elektroniske produkter i specificerede indsamlingsområder eller hos en detailhandler (hvis der købes et lignende nyt produkt).

I lande, som ikke er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produkt. Du garanterer dermed, at dit udtjente produkt gennemgår den nødvendige bearbejdning og genanvendelse, og forhindrer dermed, at miljøet og menneskers sundhed ikke påvirkes negativt. K058 Da

K058 Da

Installationsanvisninger

Valg af installationssted for højttalersystemet

• Lyd fra højttalersystemet påvirkes nemt på en umærkelig måde af forholdene på lyttestedet.

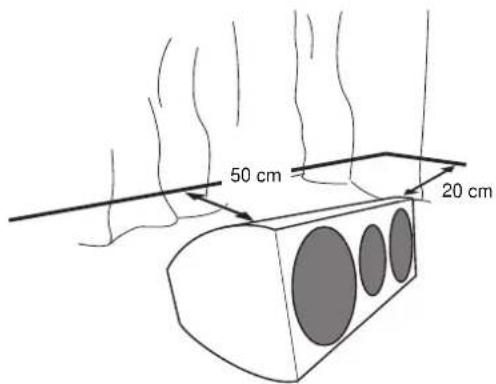

• Den bedste lyd opnås ved at man stiller højttalerne på et solidt gulv og placerer dem som vist herunder. Niveauet af baslyd kan reguleres ved at man flytter højttalerne nærmere til eller længere fra væggen. Indstil højttalerne, så de er i samme afstand fra deres respektive sidevægge, således at en balanceret lyd garanteres.
• Hvis der er meget efterklang i rummet, anbefaler vi at du hænger noget tungt stof på væggene og/eller lægger et tæppe på gulvet for at dæmpe lyden. Det bedste resultat opnås ved at man dækker væggene helt.
• Denne højttaler er af bogreol-typen, som vil yde dens bedste, hvis den anbringes på en solid, plan flade og ikke på gulvet. Anbringelse af højttaleren direkte på gulvet, vil resultere i en buldrende, udefineret lyd.

Vigtigt

- Pioneer påtager sig intet ansvar for skader, som er et resultat af samling, fejlagtig montering, utilstrækkelig forstærkning, misbrug af produktet, naturrelaterede påvirkninger og lignende.

Anvendelse af skumplastproppen

På bagsiden af apparatet er der en skumplastprop, som gør det muligt at regulere baslyden. Om ønsket kan skumplastproppen fjernes, således at en anderledes basfremhævelse opnås.

Følgende kan tages som generelle retningslinjer for brug af skumplastproppen:

• Monteret i midten af en et rack: Lad skumplastproppen være, hvor den er
• Monteret oven på et rack eller på gulvet: Fjern skumplastproppen

Undlad at bruge ekstrem kraft til at sætte den ind i hullet, da den derved kan blive trykket ind i højttaleren og blive umulig at tage ud igen.

Når silikonegummifødderne anvendes

Dette højttalersystem er udstyret med silikonegummifødder. Anvend dem til at indstille de fire hjørner, så optimal stabilitet opnås.

Anvendelse af skabelonen (se sidste side) gør det nemmest at indstille indstillingsvinklen.

Anvendelse af skabelonen

1 Åbn hullet i skabelonen langs den linje, som angiver den indstillingsvinkel, der ønskes.

2 Sæt linjen ud for apparatets forside og sæt derefter skabelonen ud for kabinettet.

3 Fastgør de fire silikonegummifodder på linje med de fire udskårne huller.

Påsætning og aftagning af gitteret

Det anbefales, at dette højttalersystem anvendes med gitteret påsat, men om ønskes kan det tages af. Følg disse anvisninger for aftagning:

1 Gitteret tages af ved at du anbringer fingrene på ydersiden af gitteret mod undersiden og forsigtigt trækker det udad. Udfør derefter det same på oversiden for at aftage.

2 For at sætte gitteret på igen, skal du holde gitteret med det trekantede symbol vendende opad og derefter sætte de fire tapper på gitteret ud for hullerne i højttaleren og trykke fast ind.

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til tilslutning af en forstærker.

Tilslutning af kablerne

1 Sluk for forstærkeren.

2 Sæt højttalerkablerne i indgangsterminalerne på bagsiden af højttaleren. Med hensyn til indgangsterminalernes polaritet er rød positiv (+) og sort negativ (-).

Løsn knapperne på indgangsterminalerne og sæt højttalerkabeltrådene ind i hver terminalklemmeåbning.

3 Sæt den anden ende af kablerne i udgangsterminalerne på forstærkerens højttaler udgangsterminaler (vi henviser til brugsanvisningen for din forstærker angående yderligere detaljer).

• Du kan også anvende højttalerer' terminaler med bananstik til denne tilslutning.
• Når et bananstik anvendes, skal de hætter, der sidder over højttalerterminalen, tages af.
• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at kabelenderne er sat ordentligt i terminalerne. Mangelfuld tilslutning kan frembringe støj i og afbrydelser af lyden.
• Hvis kabeltrådene skulle falde ud af terminalerne, således at der er risiko for at de kan komme i kontakt med hinanden, vil forstærkeren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på forstærkeren.
• Hvis du anvender et sæt højttalere, som er sluttet til en forstærker, vil du ikke kunne opnå den normale stereovirkning, hvis polariteten (+,-) af en af højttalerne (venstre eller højre) er i modfase.

FORSIGTIG

Disse højttalerterminaler kan ståunder FARLIG

SPÆNDING. For at undgå fare for elektriske stød måder i forbindelse med tilslutning og fjernelse af højtlalerledningerikke røres ved uisolerede dele, inden strømforsyningen er afbrudt. D3-4-2-2-3. Dæ

D3-4-2-2-3_Da

Tekniske specifikationer

Kabinet. Basrefleks, bogreol-type

Konfiguration 2-vejs

Bashøjttaler.... 10 cm kegle x 2

Diskanthøjttaler 2,5 cm dome

Impedans 6Ω

Maks. indgangseffekt 120 W

Delefrekvens....3 kHz

Udvendige mål . . . . . . . . . . . . . . . . . 364 (B) mm x 146 (H) mm x 177 (D) mm

Vægt. 3,6 kg

Højttalerkabel (3 m) 1

Silikonegummifod. 4

Garantibevis

Brugsanvisning (dette dokument)

Bemærk

Tekniske specifikationer og design kan ændres uden varsel på grund af forbedringer.

er et varemærke for et produkt med Pioneers fasekontrolteknologi. Denne teknologi muliggør højkvalitets lydgengivelse via hver enkelt komponent ved forbedring af den generelle faseoverensstemmelse.

Alle rettigheder forbeholdes.
