BRUGSANVISNING S-8EX-QL PIONEER

Tak for købet af dette produkt fra Pioneer.

Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis.

Gem brugsvejledningen på et sikkert sted, när du er færdig med at læse den, så du senere kan konsultere den.

Indhold

Inden du begynder

Kassen indeholder

Om EX-serien

Teknologien bag S-8EX 3

CST....3

Membraner af keramisk grafit 3

Membran af magnesium-legering 4

Basdriver 4

Baskabinetkonstruktion 4

Delefiltre....4

Samarbejde med Air Studios .... 4

Hvis højttaleren installeres direkte på gulvet. 5

Anvendelse af den medfølgende højttalerfod .... 5

Anvendelse af Pioneer højttalerstativ CP-7EX 6

Valg af installationssted for højttalersystemet....6

Connections

Tilslutning til en forstærker....7

Tilslutning af kablerne....7

Etkabels tilslutning....8

Tokabels-tilslutning....8

Tilslutning af en højttaler til to forstærkere (Biamping)....9

Anden information

Anvendelse af skumplastproperne 10

Anvendelse af kun skumplastprop A....10

Anvendelse af både skumplastprop A og B. 10

Påsætning/aftagning af gitterdæksel 10

Rengøring af højttalerkabinettet 10

Tekniske specifikationer 11

Inden du begynder

• Dette højttalersystems nominelle impedans er 6 Ω. Slut højttalersystemet til en forstærker med en belastningsimpedans fra 6 Ω til 16 Ω (en model med "6 Ω – 16 Ω" vist på højttalerudgangsterminalerne). lagtag venligst de følgende sikkerhedsforskrifter, således at skade på højttalersystemet på grund af indgangsoverbelastning undgås:
• Strømforsyningen til højttalersystemet må ikke overstige den højeste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, når du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
• Tving ikke en forstærker med svag strømforsyning til at producere en kraftig lyd (forstærkerens harmoniske forvrængning vil blive øget, hvorved højttaleren kan lide skade).

Forsigtig: installation

• Når du installerer denne enhed, skal du sørge for, at den er ordentligt fastgjort, og du bør undgå steder, hvor den kan falde ned og være årsag til tilskadekomst i tilfælde af en naturkatastrofe (som for eksempel et jordskælv).
• Monter ikke disse højttalere på væggen eller loftet. De kan falde ned og være årsag til tilskadekomst.
• Monter ikke højttalerne i højden i loftet eller på væggen. Hvis de monteres forkert, kan højttalergitteret falde ned og være årsag til materiel skade og personskade.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter anvisningerne, når du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.

Forsigtig: ibrug

• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald udgøre en fare, hvis den vælter, og desuden øve skade på udstyret.
• Anvend ikke højttaleren til at frembringe forvrænget lyd i et længere tidsrum. Dette kan resultere i fare for brand.
• Lad være med at sidde eller stå på højttaleren og lad ikke børn lege på højttaleren.
• Anbring ikke store og tunge genstande oven på højttaleren.
• Anbring ikke magnetiske genstande, som for eksempel en skruetrækker eller jerndele i nærheden af diskant- eller mellemtonehøjttaleren. Eftersom højttalerne betjener sig af kraftige magneter, kan genstandene blive tiltrukket, med personskade eller skade på membranen som resultat.

Hvis du vil skille dig af med dette produkt, må du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et separat indsamlingssystem for udtjente elektroniske produkter i overensstemmelse med lovgivningen, som kræver korrekt bearbejdning og genanvendelse.

Private husholdninger i EU's medlemsstater, i Schweiz og Norge kan gratis aflevere deres udtjente elektroniske produkter i specificerede indsamlingsområder eller hos en detailhandler (hvis der købes et lignende nyt produkt).

I lande, som ikke er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produkt. Du garanterer dermed, at dit udtjente produkt gennemgår den nødvendige bearbejdning og genanvendelse, og forhindrer dermed, at miljøet og menneskers sundhed ikke påvirkes negativt.

K058 Da

Kassen indeholder

Pigge x 3

Korkplader x 3

Store skridsikre puder x 2

Små skridsikre puder x 4

Skumplastproper (A,B) x 2

EX-serien, som indeholder masser af teknologisk know-how bag TAD højttalerserien, Pioneers flagskib, er udviklet med det mål at skabe en så ultimativ højttaler, som det er muligt i dens prisklasse.

Design og produktion af EX-serien er et internationalt projekt, som repræsenterer det bedste i Pioneers højttalerteknologi.

Teknologien bag S-8EX

CST

Kernedriveren i dette system er Coherent Source Transducer (CTS), som trækker på den teknologi, der anvendes i TAD. Diskanthøjttalerens membran er monteret koncentrisk inden for spidsen af mellemtonekeglen og giver et spidspunkt for lyden fra 400 Hz til 100 kHz. CST sikrer en perfekt, spektral balance mellem den direkte og den reflekterede lyd, som når den lyttende persons øre, hvorved der frembringes en mere konsistent lyd i hele lytterummet samt forbedret lydbilledkapacitet.

Membraner af keramisk grafit

CST's diskanthøjttaler er udstyret med en membran af keramisk grafit, som yder lopniveau-styrke og dæmpningskarakteristik, som er praktisk taget uden konkurrence fra nogen andre materialer, som for tiden anvendes i højkvalitets audio-højttalersystemer. Den keramiske grafits lethed og usædvanlige styrke går sammen om at skabe højttalere, hvis membranresonans kan række langt ud over deres hørbare område.

Hastighed (m/s)

Membran af magnesium-legering

CST's mellemtone-egenskaber består af en membran af magnesium-legering, hvis karakteristiske lethed og høje indre tab skaber fortrinlig transiens og minimal farvning af mellemlonelyden.

Basdriver

Basdriveren på nedenstående billede tjener som fundamentet for S-8EX-højttalersystemet. Driverens styrke er et resultat af Aramid/Carbon kompositmateriale, som oprindeligt skabtes under udviklingen af S-1EX, som anvendes i dens membran. Pioneers eksklusive LDMC magnetiske kredsteknologi er anvendt for at bevare lineariteten fra lave til høje udgangsniveauer og for at gøre forvrængning mindst mulig.

Baskabinetkonstruktion

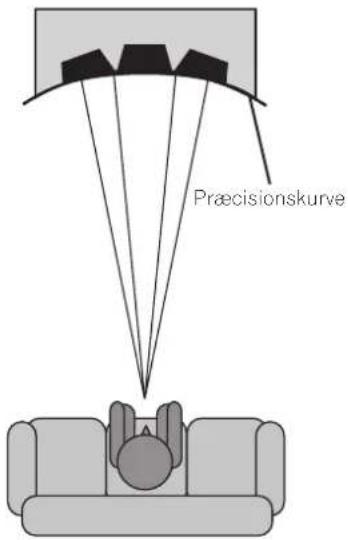

S-8EX's unikke form er baseret på logisk nødvendighed. For at synkronisere ankomsttiden for lyden fra CTS og de to basdrivere, er hver driver monteret på en resonansskærm, hvis formål er at skabe en yderst følsom kurve, som er kendt som "præcisionskurven" (se nedenstående illustration). Resonansskærmen er fremstillet af en op til 65 mm tyk MDF (Medium Density Fiberboard), som ydermere har styrken til at tilbageholde drivernes drivkraft. Derudover er basporten skåret ud af en ekstremt tyk blok af MDF, hvorved vindstøj reduceres, og en klar, dyb bas opnås.

Praecisionskurve

Delefiltre

Delefiltrene betjener sig udelukkende af de fineste dele. Luftkerne- spoler, ikke-ledende resistorer, og filmkondensatorer i signalvejen er alle omhyggeligt udvalgt og optimeret, så CST-driveren kan give den størst mulige transparens til signalet. Basdriverne betjener sig af silicium-stålplade-kerneledere, som minimerer forvrængning og tab under energioverførsel. Alle komponenter er sluttet direkte til deres respektive tilslutningsmaterialer, i stedet for en printplade, hvilket giver minimalt tab og maksimal ydelse.

Samarbejde med Air Studios

Siden dets grundlæggelse af George Martin i 1969 i London, har Englands Air Studios opnået enestående respekt fra masser af kunstnere, som anerkender det som verdens førende pladestudie. Air Studios-seglet, som tildeltes S-8EX, angiver at disse højttalere er i stand til at frembringe den højkvalitetslyd, som kræves af verdens bedste lydskabere.

AIR STUDIOS

Installationsanvisninger

Vælg en ønsket installationsopsætning fra det følgende.

Hvis højttaleren installeres direkte på gulvet

Anvend de medfølgende pigge, hvis du installerer højttaleren direkte på gulvet.

Montering

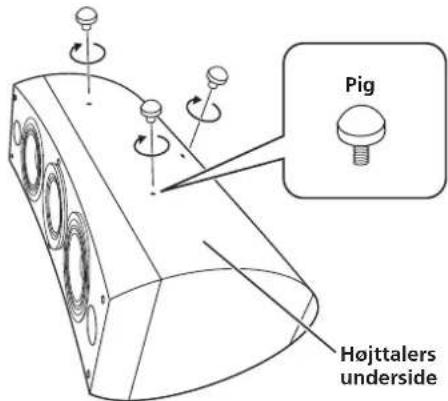

1 Drej piggene ind i de gevindskårne metalindsatser (M6), som er indlejret i højttalerens underside, og stram godt til.

Pig Højttalers underside

2 Sæt korkpladerne i de stillinger, hvor piggenes spidser vil ramme, når højttaleren sættes ned.
3 Anbring højttaleren oven på korkpladerne.

Hvis du ikke anvender korkpladerne, når højttalerne anbringes, kan piggene øve skade på gulvet. Hvis du agter at anvende piggene, anbefaler vi stærkt anvendelse af korkpladerne.

Vigtigt

- Da denne højttaler vejer omkring 28 kg, er det meget farligt at forsøge at indstille pigmøtrikken, mens højttaleren hælder. Sørg for at anbringe højttaleren på et blødt underlag (som for eksempel et tæppe), således at den ikke øver skade på gulvet, og sørg derefter for, at installationen udføres af mindst to personer.

Anvendelse af den medfølgende højttalerfod

Hvis du anvender den medfølgende højttalerfod, er det ikke nødvendigt at anvende de medfølgende pigge.

Montering

1 Fastgør de medfølgende skridsikre plader (små) på de fire steder på undersiden af foden.

Små skridsikre puder

2 Fastgør de medfølgende skridsikre plader (store) på de to steder på oversiden af højttalerfoden.

Store skridsikre pudler

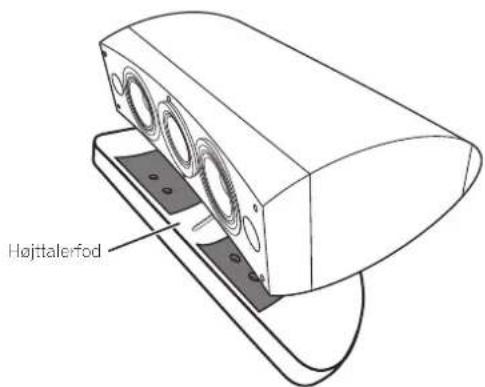

3 Anbring højttaleren oven på foden.

Anvendelse af den medfølgende højttalerfod muliggør finjustering af højttalervinklen.

Højttalerfod

Vigtigt

- Når den medfølgende højttalerfod anvendes, må højttalerne ikke fastgøres med skruer. Højttaleren kan falde ned og forårsage personskade.

Anvendelse af Pioneer højttalerstativ CP-7EX

For at anvende CP-7EX stativet, skal den medfølgende højttalerfod først sættes på stativstængerne på CP-7EX. Saml stativerne som vist herunder.

Montering

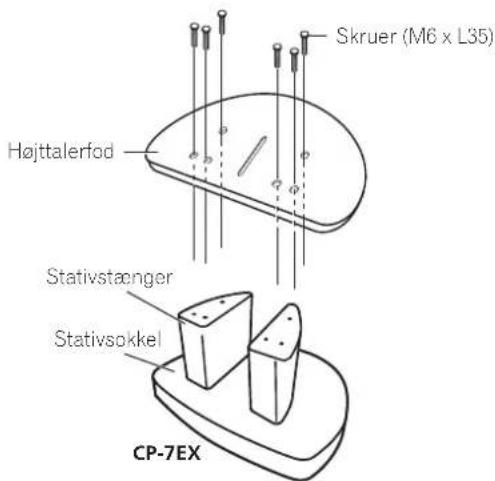

1 Fjern emballagen fra de undersænkskruehullerne i højttalerfoden.

2 Monter højttalerfoden på stativstængerne på CP-7EX.

Anvend kun de medfølgende skruer (M6 x L35).

Skruer (M6 x L35) Højttalerfod Stativstænger Stativsokkel CP-7EX

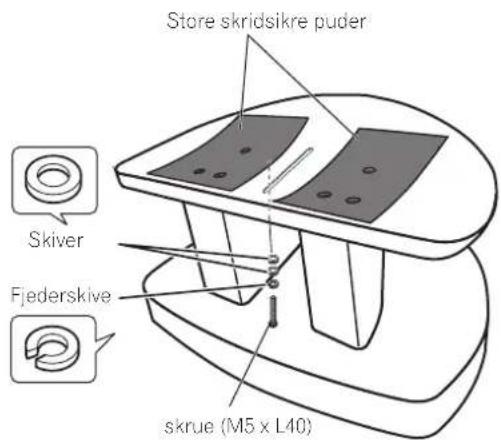

3 Fastgør de skridsikre puder (store).

4 Anvendelse af de medfølgende skruer (M5 x L40), fjederskiven og skiven til at fastgøre højttaleren til stativet.

For at bidrage til at højttaleren ikke falder ned, må du kun benytte de medfølgende skruer til at fastgøre højttalersystemet til højttalerstativet. Se de instruktioner, som følger med CP-7EX højttalerstativet, angående detaljer.

Store skridsikre puder Skiver Fjederskive skrue (M5 x L40)

Valg af installationssted for højttalersystemet

Placering i lytterummet vil have en stor virkning på den totale ydelse af S-8EX-højttalersystemet i henseende til basydelse, tonal nøjagtighed og lydbilleddannelse. Alle rum er forskellige, så dette afsnil er kun lænkt som en rettesnor. Hvis du eksperimenterer med dette i dit rum, vil du opnå optimale resultater.

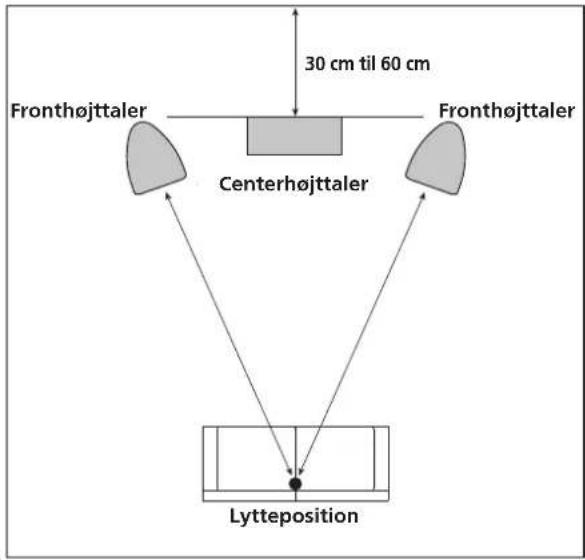

Anvend illustrationen herunder som en rettesnor til at finde frem til den optimale højttalerplacering.

Vigtigt

• Anbring ikke højttaleren på et sted, hvor den vil blive udsat for direkte sol, og undgå at anbringe den i nærheden af varmeapparater og klima-anlæg. Dette kan føre til skævhed i og misfarvning af højttalerkabinettet og øve skade på højttaleren.
• Pioneer påtager sig intet ansvar for skader, som er et resultat af samling, fejlagtig montering, utilstrækkelig forstærkning, misbrug af produktet, naturrelaterede påvirkninger og lignende.

Tilslutning til en forstærker

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til tilslutning af en forstærker. Tag de følgende faktorer i betragtning, når du vælger højttalerkabler, således at du kan få det mest mulige ud af dit højttalersystem:

• Anvend om muligt kraftige højttalerkabler og begræns kablerne til den mindst mulige længde.
• Kabler har forskellige egenskaber. Hav dette in mente, når du anvender kabler.
• Vælg kabler med en så lille modstand som muligt, og bekræft, at kablerne til højttalerterminalerne og forstærkeren er sat helt og ordentligt ind.

ADVARSEL

Disse højtalerterminaler leder FARLIG

STRÖMFÖRENDE spænding. For at forhindre risikoen for elektrisk stød, når højtalerkablerne tilsluttes eller kobles fra, trækkes strømkablet ud af stikdåsen, før der røres ved uisolerede dele. D3-4-2-2-3 A Da

Tilslutning af kablerne

1 Sluk for forstærkeren.
2 Sæt højttalerkablerne i indgangsterminalerne (nederst) på bagsiden af højttaleren. Med hensyn til indgangsterminalernes polaritet er rød positiv (+) og sort negativ (-).
3 Sæt den anden ende af kablerne i udgangsterminalerne på forstærkeren (vi henviser til brugsanvisningen for din forstærker angående yderligere detaljer).

Stik til kortslutningsstift

Sort terminal (-) Rød terminal (+)

• Tag fat i hætteknapperne på de nederste indgangsterminaler og drej dem til venstre (retningen mod uret), sæt højttalerkabeltrådene ind i hullerne på terminalklemmerne, og stram derefter knapperne for at fastgøre kortslutningsstiften såvel som trådene.
• Du kan også anvende bananstik til denne tilslutning. Hvis du ønsker at gøre dette, skal du først tage hætterne af indgangsterminalerne.
• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at kabelenderne er sat ordentligt i terminalerne. Mangelfuld tilslutning kan frembringe støj i og afbrydelser af lyden.
• Hvis kabeltrådene skulle falde ud af terminalerne, således at der er risiko for at de kan komme i kontakt med hinanden, vil forstærkeren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på forstærkeren.

Etkabels tilslutning

Ved tilslutninger med et enkelt kabel, skal du slutte mellem-til-høj- og lavfrekvensdelene i delefilteret til kortslutningsstiften, som følger med denne enhed, og derefter slutte (+) kabeltråden fra din forstærker til en af de røde tilslutningsklemmer og (−) kabeltråden fra din forstærker til en af de sorte tilslutningsklemmer, som vist på illustrationen herunder.

(Kun en kanal vises) Forstærker (bag) SPEAKERS OUTPUT Højttaler HF - HF+ LF - LF + Tilslutning af kortslutningsstift Højttaler (bag): Indgangspanel

Tokabels-tilslutning

I en tokabels tilslutning tilslutter du uafhængigt de højttalersystemer, som kører fra forstærkeren til deres respektive høj- og lavfrekvente stik. Dette resulterer i, at CST-driveren og basdriverne sluttes uafhængigt og direkte til forstærkeren, hvorved du opnår frihed til at optimere kabeltypen for hver af driverne. Slut et sæt kabeltråde til det nederste sæt tilslutningsklemmer (basdriver-specifikt netværk). Slut derefter et andet sæt ledninger til de øverste tilslutningsklemmer (CTS-specifikt netværk). Slut demæst begge sæt kabeltråde til de rigtige terminaler på din forstærker. Vær påpasselig med at slutte begge (+) kabeltråde til (+) forstærkerterminalerne og begge (-) kabeltråde til (-) forstærkerterminalerne som vist på illustrationen herunder.

(Kun en kanal vises) Forstærker (bag) SPEAKERS OUTPUT Højttaler HF - HF + LF - LF + Højttaler (bag): Indgangspanel

Tilslutning af en højttaler til to forstærkere (Biamping)

Systemet med tilslutning af en højttaler til to forstærkere (biamping) muliggør den bedste ydelse, når der anvendes dedikerede forstærkere for lav- og mellem-til-højfrekvenssektioner.

Der er to mulige konfigurationer, som normalt kaldes horisontal og vertikal biamping.

Forsigtig

Fjern kortslutningsleddene, inden du slutter højttalerkablerne til bi-forstærkningstilslutningerne.

Forsømmelse af dette kan føre til beskadigelse af forstærkerne.

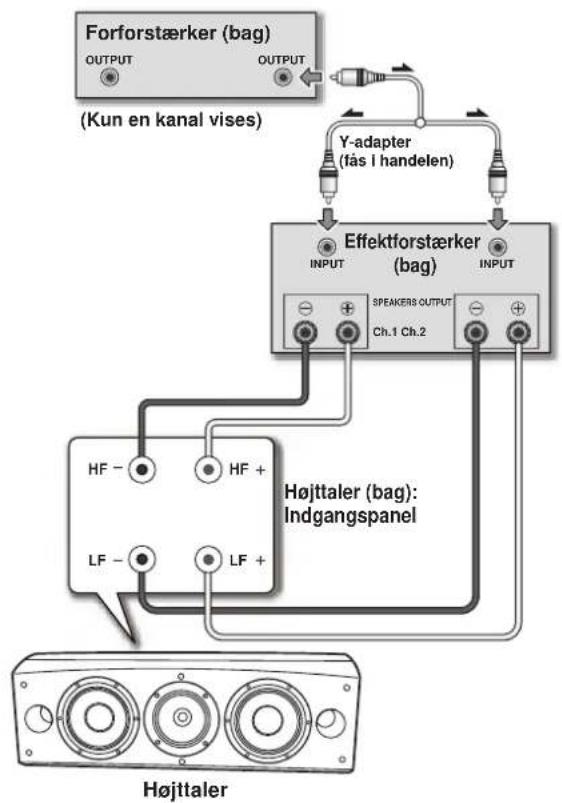

Vertikal biamping

Med denne konfiguration anvendes der identiske stereoforstærkere for hvert højttalersystem. En kanal i hver forstærker driver den lavfrekvente del, og den anden kanal driver den højfrekvente del, som vist herunder.

Slut et sæt kabeltråde og forstærkerkanal til det nederste sæt tilslutningsklemmer (basdriver-specifikt netværk).

Slut derefter et andet sæt kabeltråde og den anden forstærkerkanal til de øverste tilslutningsklemmer (CTS-specifikt netværk).

Vær påpasselig med slutte begge (+) kabeltråde til (+) forstærkerterminalerne og begge (−) kabeltråde til (−) forstærkerterminalerne.

Horizontal biamping

Med denne konfiguration kan du anvende forskellige stereoforstærkere til lav- og mellem-til-høj-frekvens delene i højttalersystemet (f.eks. rørforstærkere og høje frekvenser og solid tilstand for lave frekvenser). Hver kanal i den ene forstærker driver den lavfrekvente del af hvert højttalersystem, og hver kanal i den anden forstærker driver mellem-til-høj-frekvensdelen som vist herunder.

Denne metode kræver, at de to forstærkere har samme forstærkning, da der ellers vil opstå en ubalance mellem lav- og mellem-til-høj-frekvensgengivelsen fra højttalersystemet. Hvis du er i tvivl om noget, bedes du rette henvendelse til din lokale forhandler.

Anden information

Anvendelse af skumplastpropperne

Denne enhed er forsynet med skumplastpropper, som er nyttige til at regulere styrken af baslyden. Skumplastpropperne anvendes ved at man forsigtigt anbringer dem i basrefleksportene på hver side af højttaleren. Sæt enten kun skumplastprop A ind eller både skumplastprop A og B ind for at opnå den ønskede lyd.

Anvendelse af kun skumplastprop A

Basrellexporte

Anvendelse af både skumplastprop A og B

Basreflexporte

Påsætning/aftagning af gitterdæksel

Dette højttalersystem er udstyret med gitterdæksler. Disse kan sættes på og tages af på følgende måde:

1 For at sætte gitterdækslet på, skal du sætte hullerne på højttaleren ud for fordybningerne på gitteret og trykke fast ind.

2 Gitterdækslet tages af ved at man tager fat i den øverste og nederste kant på gitterdækslet i venstre side og forsigtigt trækker det mod dig for at adskille den venstre del af gitterdækslet fra højttaleren.

3 Anbring derefter hænderne ved midten af gitterdækslet og træk igen forsigtigt den øverste og nederste kant mod dig for at adskille den mellemste del.

4 Tag til sidst fat i den øverste og nederste kant på gitterdækslet i højre side og træk den forsigtigt mod dig for at adskille den tilbageværende del af gitterdækslet fra højttaleren.

Rengøring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud være tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengøres med en klud, som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem eller seks gange med vand og derefter vredet godt op. Anvend ikke møbelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insektspray eller andre kemikalier på eller i nærheden af denne enhed, da disse midler vil ødelægge overfladerne.

Tekniske specifikationer

Kabinet. . . . . . . . . . . Basrefleks, type til anbringelse på gulvet (magnetisk afskærmet)

Konfiguration ....3-vejs

Bashøjttaler....16 cm keglemembran x 2

Mellemtone-diskanthøjttaler .....14 cm keglemembran/3 cm dome

Impedans 6 Ω

Frekvensgang 34 Hz til 100 kHz

Følsomhed. 88,5 dB (2,83 V)

Maks. indgangseffekt 160 W

Udvendige mål .....723 (B) mm x 263 (H) mm x 387 (D) mm

Vægt. 28 kg

Tekniske specifikationer og design kan ændres uden varsel på grund af forbedringer.

Magnetisk afskærmning

Dette højttalersystem er magnetisk afskærmet. Afhængigt af installationsstedet, kan der imidlertid opstå farveforvrængning, hvis højttalersystemet stilles meget tæt på skærmen på et fjernsyn.

Hvis dette sker, skal du slukke for fjernsynet, og derefter tænde for det igen efter 15 minutters til 30 minutters forløb. Hvis problemet vedvarer, skal du flytte højttalersystemet længere væk fra fjernsynet.

er et varemærke for et produkt med Pioneers fasekontrolgi. Denne teknologi muliggør håjkvalitets lydgengivelse via kelt komponent ved forbedring af den generelle resstemmelse.

Alle rettigheder forbeholdes.
