MANUAL DE UTILIZADOR S-8EX-QL PIONEER

Woofer ....Cono da 16 cm x 2

Mid tweeter ..... cono da 14 cm/cupola da 3 cm

Impedenza nominale 6 Ω

Obrigado por ter adquirido este produto Pioneer.

Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho.

Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Índice

Antes de começar

O que encontra na caixa

Sobre a série EX

Tecnologia por detrás do S-8EX....3

CST....3

Diafragmas de Grafite Cerâmica....3

Unidades de Graves 4

Construção da Caixa de Graves 4

Redes de Crossover 4

Colaboração com Air Studios 4

Instalação e Disposição

Como instalar....5

Quando instalar directamente no chão....5

Utilização da base de coluna fornecida 5

Utilização do suporte de coluna Pioneer CP-7EX 6

Escolha do local onde colocar os sistemas de colunas .....6

Ligações

Ligação a um amplificador ....7

Ligação dos cabos 7

Ligações de um fio único 8

Ligações de bi-cablagem 8

Ligações de bi-amplificação 9

Outra Informação

Utilização das cavilhas de espuma 10

Utilização das cavilhas A apenas 10

Utilização de ambas as cavilhas A e B 10

Colocar/retirar a grelha de cobertura 10

Limpeza da caixa das colunas....10

Especificações 11

Antes de começar

- A impedância nominal deste sistema de colunas é de 6 Ω. Ligue o sistema de colunas a um amplificador com uma impedância de carga entre 6 Ω e 16 Ω (um modelo com a indicação “6 Ω – 16 Ω” afixada nos terminais de saída para as colunas).

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:

• Não forneça potência ao sistema de colunas para além da entrada máxima permitida.
• Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.
• Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna).

Precaução: instalação

• Quando instalar este aparelho, certifique-se que está firmemente segurado, evitando zonas em que possa cair e causar ferimentos em caso de desastres naturais (tais como um tremor de terra).
• Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.
• Não instale as as suas colunas sobre a cabeça, na parede ou notecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados.

Precaução: utilização

• Não coloque a coluna numa superfície instável. Pode tornarse perigosa em caso de queda, para além de danificar o equipamento.
• Não utilize a coluna para produzir som distorcido durante longos períodos de tempo. Tal pode resultar em incêndio.
• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
• Não coloque objectos grandes ou pesados sobre as colunas.
• Não coloque objectos magnéticos tais como chaves de parafusos ou peças de ferro perto do tweeter ou dos médios. As colunas utilizam fortes magnetes, podendo atrair objectos, causando ferimentos ou danificando o diafragma.

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

K058_A_Po

O que encontra na caixa

Espigões x 3

Almofadas de cortiça x 3

Almofadas anti-derrapantes grandes x 2

Almofadas anti-derrapantes pequenas x 4

Cavilhas de espuma (A,B) x 2

Manual de instruções

Sobre a série EX

A série EX, incorporando o abundante know-how tecnológico por detrás da série de colunas TAD, bandeira da Pioneer, foi desenvolvida com o objectivo de criar a derradeira coluna na sua gama de preços.

A concepção e produção da série EX resulta de um esforço internacional que representa o melhor da tecnologia de colunas Pioneer.

Tecnologia por detrás do S-8EX

CST

O mecanismo propulsor do sistema é Transdutor de Fonte Coerente (CST) baseado na tecnologia utilizada no TAD. O diafragma do tweeter está montado concentricamente com o vértice do cone de médios e proporciona uma fonte sonora pontual entre 400 Hz e 100 kHz. O CST assegura o equilíbrio espectral perfeito entre o sons directos e os sons reflectidos que chegam aos ouvidos do ouvinte, proporcionando um som mais consistente em toda a câmara de audição e uma capacidade imagética melhorada.

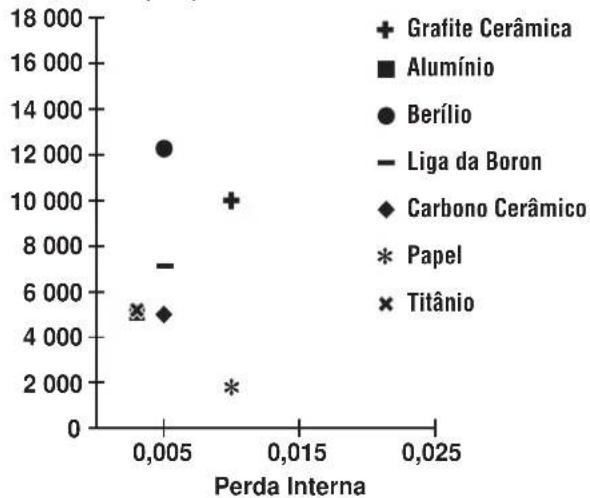

Diafragmas de Grafite Cerâmica

Os tweeters do CST apresentam diafragmas de grafite cerâmica que proporcionam resistência de alto nível e características de amortecimento praticamente sem rival entre todos os outros materiais actualmente em utilização em sistemas de colunas áudio de topo de gama. A leveza da grafite cerâmica e a sua resistência excepcional, conjuntamente, criam colunas cuja ressonância do diafragma pode ser levada muito para além da faixa de audição.

Velocidade (m/s)

Os médios do CST apresentam diafragma de liga de magnésio cuja leveza característica e alta perda interna proporcionam transição excelente e coloração mínima dos sons médios.

Unidades de Graves

O mecanismo propulsor de graves ilustrado abaixo serve de fundação para o sistema de colunas S-8EX. A resistência do mecanismo é o resultado do compósito Aramida/Carbono, criado originalmente durante o desenvolvimento do S-1EX, que é utilizado no seu diafragma. A tecnologia de circuito magnético LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar a linearidade de níveis de saída, desde baixos até altos, e a minimizar a distorção.

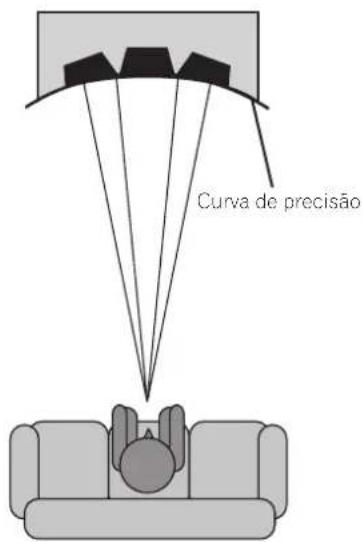

Construção da Caixa de Graves

A forma única do S-8EX é baseada numa necessidade lógica. De modo a sincronizar o tempo de chegada do som proveniente do CST e das duas unidades de graves, cada unidade é montada sobre um deflector que serve para criar uma curva altamente delicada conhecida com a "curva de precisão" (ver ilustração abaixo). Fabricado com MDF (prancha de fibra de média densidade) até 65 mm, este deflector é, além disso, forte suficiente para conter a força propulsora das unidade de graves. Além disso, o porto dos graves foi esculpido num bloco de MDF extremamente espesso, resultando na redução de ruído de vento, para um som límpido, profundo.

Curva de precisão

Redes de Crossover

As redes de crossover utilizam apenas os melhores componentes. Bobinas com núcleo de ar, resistores não indutivos e capacitores de filme no caminho do sinal foram todos cuidadosamente escolhidos e optimizados para a unidade CST, de modo a proporcionar a maior transparência ao sinal. Os mecanismos de graves utilizam inductores com núcleo de placas de aço silicone que minimizam a distorção e as perdas, durante a transferência de energia. Todos os componentes estão ligados directamente ao seu material de cablagem respectivo, ao invés de estarem ligados a um circuito impresso, permitindo perdas mínimas e um máximo desempenho.

Colaboração com Air Studios

Desde a sua fundação por George Martin em 1969, Londres, o Air Studios inglês adquiriu o respeito inequívoco por parte de múltiplos artistas que o reconhecem como o principal estúdio de gravação do mundo. O selo Air Studios que foi atribuído ao S-8EX indica que estas colunas são capazes de produzir o som de alta qualidade exigido pelos criadores de som mais exigentes do mundo.

Instalação e Disposição

Como instalar

Seleccione o modo de instalação que pretende.

Quando instalar directamente no chão

Utilize os espigões fornecidos quando instalar a coluna directamente na superfície do chão.

Instalação

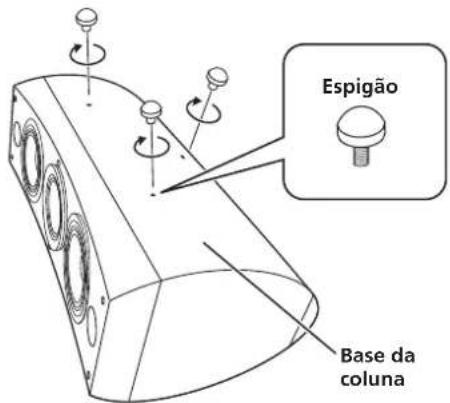

1 Aparafuse os espigões nos orifícios dos três furos metal roscados (M6) abertos na base das colunas. Aparafuse-os firmemente.

Espigão Base da coluna

2 Coloque as almofadas de cortiça nas posições que as três pontas dos espigões irão acertar quando a coluna estiver na sua posição.
3 Coloque a coluna sobre as almofadas de cortiça.

Senão não utilizar as almofadas de cortiça quando colocar as colunas, os espigões podem danificar o chão. Se pretender utilizar os espigões, recomendamos vivamente que utilize as almofadas de cortiça.

Importante

- Uma vez que este aparelho pesa cerca de 28 kg, é muito perigoso tentar ajustar a porca do espigão inclinando o aparelho. Certifique-se que coloca a coluna sobre uma superfície macia (tal como um cobertor) de modo a não danificar o chão, e que procede à instalação com pelo menos duas pessoas.

Utilização da base de coluna fornecida

Quando utilizar a base de coluna fornecida, não é necessário utilizar os espigões fornecidos.

Instalação

1 Afixe as almofadas anti-derrapantes (pequenas) nos quatro locais na base da base.

Almofadas anti-derrapantes pequenas

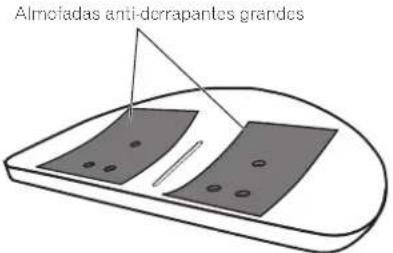

2 Afixe as bases anti-deslizantes (grandes) nas duas bases sobre a superfície da base da coluna.

Almofadas anti-derrapantes grandes

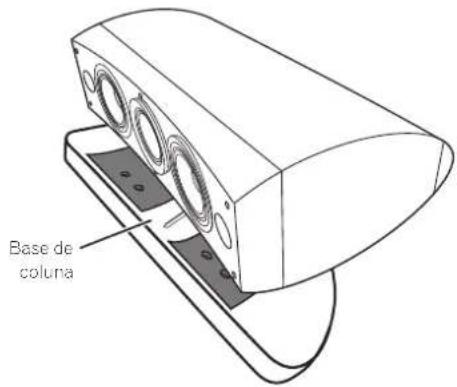

3 Coloque a coluna sobre a base.

A utilização da base da coluna permite um ajuste preciso do ângulo da coluna.

Base de coluna

Importante

- Quando utilizar a base da coluna fornecida, não coloque a coluna na sua posição com os parafusos. A coluna pode cair e causar ferimentos.

Utilização do suporte de coluna Pioneer CP-7EX

Para utilizar o suporte CP-7EX, a base de coluna fornecida precisa estar fixa às hastes do suporte do CP-7EX. Monte o suporte como abaixo demonstrado.

Instalação

1 Retire o material de embalar dos buracos dos parafusos embutidos na base da coluna.

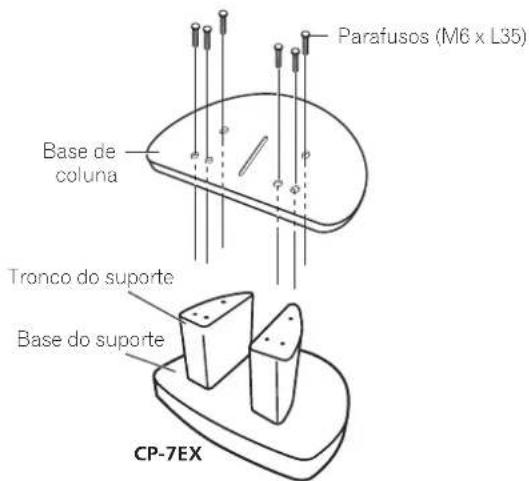

2 Fixe a base da coluna ao tronco do suporte do CP-7EX.

Utilize apenas os parafusos fornecidos (M6 x L35).

Parafusos (M6 x L35) Base de coluna Tronco do suporte Base do suporte CP-7EX

Para ter a certeza que a coluna não cai, utilize apenas os parafusos fornecidos para fixar o sistema da coluna ao suporte da coluna. Para mais detalhes, consulte as instruções fornecidas com o suporte de coluna CP-7EX.

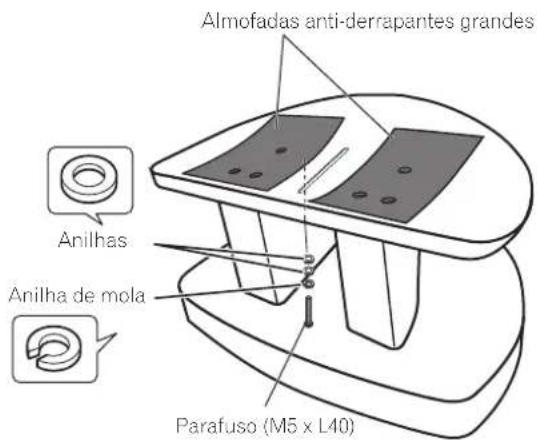

Almofadas anti-derrapantes grandes Anilhas Anilha de mola Parafuso (M5 x L40)

Escolha do local onde colocar os sistemas de colunas

A localização do sistema de colunas no quarto de audição tem um grande impacto sobre o desempenho total do sistema de colunas S-8EX, em termos de desempenho de baixos, precisão tonal, e imagem sonora. Todos os quartos são diferentes; esta secção serve apenas de guia. A experimentação no seu quarto dará resultados óptimos.

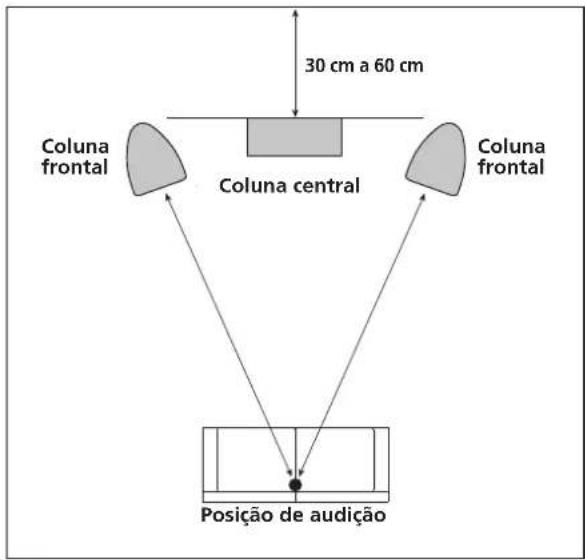

Utilize o gráfico abaixo para determinar a localização óptima das colunas.

30 cm a 60 cm Coluna frontal Coluna central Coluna frontal Posição de audição

Importante

• Não coloque as colunas sob luz solar directa. Evite colocá-las perto de aquecedores ou ar condicionados. Tal pode empenar ou descolorar as caixas das colunas, ou danificar as colunas.
• A Pioneer não assume qualquer responsabilidade sobre danos resultants da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc.

Ligação a um amplificador

Esta coluna não inclui cabos de coluna para ligar a um amplificador. Tome os seguintes factores em consideração quando escolher os cabos das colunas, de modo a tirar o maior partido do seu sistema de colunas:

• Utilize cabos de grande calibre se possível, e reduza o comprimento dos cabos ao mínimo necessário.
• As características dos cabos variam. Lembre-se disto quando escolher cabos.
• Seleccione os cabos com a menor resistência possível e certifique-se que as ligações aos terminais das colunas e do amplificador estão firmes e seguras.

CUIDADO

Estes terminais de coluna estão sob voltagem

PERIGOSA. Para evitar o risco de choque eléctrico ao ligar ou desligar os cabos de coluna, desligue o cabo de alimentação de energia antes de tocar em quaisquer componentes não isolados. D3-4-2-2-3 A Po

Ligação dos cabos

1 Desligue a alimentação do seu amplificador.

2 Ligue os cabos de colunas aos terminais de entrada (em baixo) na parte anterior da coluna. A polaridade dos terminais de entrada é encarnado para o positivo (+) e preto para o negativo (-).

3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador).

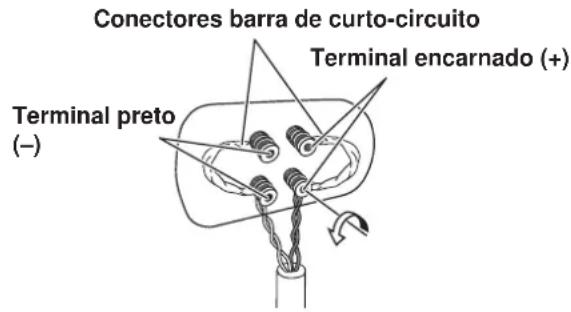

Conectores barra de curto-circuito Terminal preto (-) Terminal encarnado (+)

• Segure os botões nos terminais de entrada inferiores e rodeos para a esquerda (no sentido contrário aos ponteiros do relógio). Insira os fios do cabo das colunas nos orifícios dos postes do terminal. Aperte depois os botões para fixar a barra de curto-circuito, bem como os fios.
• Pode também ligar os terminais da coluna utilizando uma ficha banana. Quando utilizar uma ficha banana, certifique-se de retirar a tampa na extremidade do terminal de entrada.
• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.
• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.

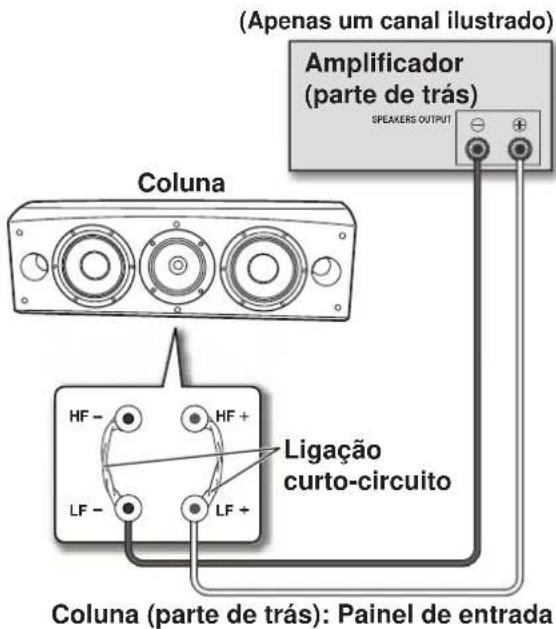

Ligações de um fio único

Para ligações de um só fio, ligue as secções de frequência médialta e baixa à rede de crossover utilizando a ligação de curto-circuito fornecida com a coluna. Ligue depois o fio (+) do amplificador a um qualquer poste de ligação encarnado, e o fio (−) do amplificador a um qualquer poste preto, tal como ilustrado abaixo.

(Apenas um canal ilustrado) Amplificador (partte de trás) SPEAKERS OUTPUT Coluna Ligação curto-circuito HF - HF + LF - LF + Coluna (parte de trás): Painel de entrada

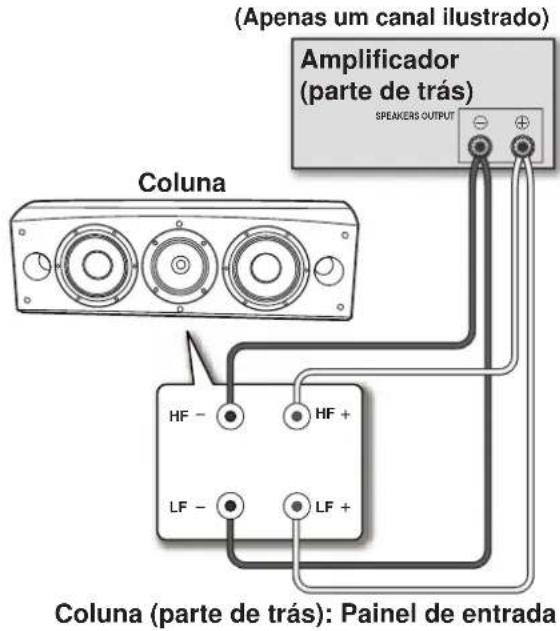

Ligações de bi-cablagem

Numa ligação de bi-cablagem, você liga independentemente nos sistemas de colunas as fichas de alta e de baixa frequência do amplificador. Tal resulta em que o propulsor CST e os propulsores de baixos são ligados independente e directamente do amplificador, oferecendo a possibilidade de optimizar o tipo de cabo para um dos propulsores. Ligue um conjunto de cabos ao conjunto de postes de ligação inferior (rede específica propulsora de baixos). Ligue depois um segundo conjunto de cabos aos postes de ligação superiores (rede específica CST). Depois, ligue ambos os conjunto de cabos aos terminais apropriados no seu amplificador. Tenha cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador, e ambos os fios (−) aos terminais (−) do amplificador, tal como ilustrado abaixo.

(Apenas um canal ilustrado) Amplificador (parte de trás) SPEAKERS OUTPUT Coluna HF - HF + LF - LF + Coluna (parte de trás): Painel de entrada

Ligações de bi-amplificação

A bi-amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias-a-altas. Há duas possíveis configurações, conhecidas com bi-amplificação horizontal e vertical.

Precaução

Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação, caso contrário pode causar danos nos amplificadores.

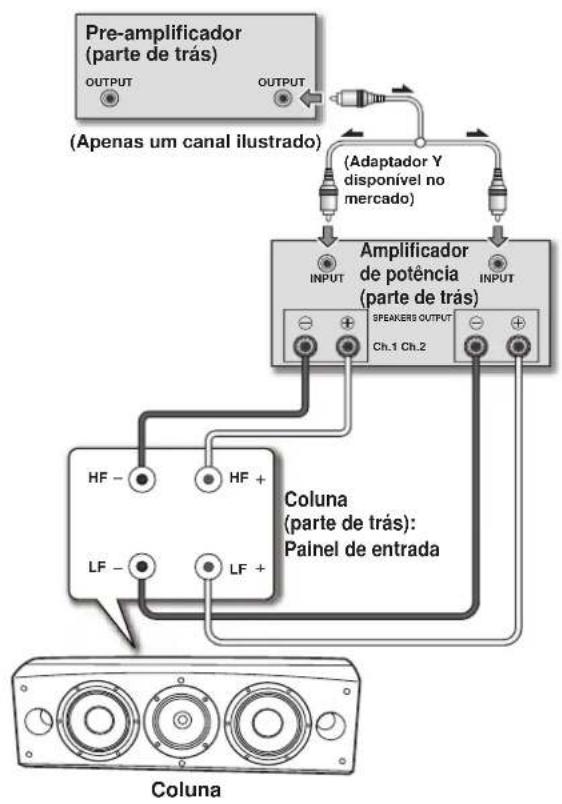

Bi-amplificação vertical

Para esta configuração são utilizados amplificadores estéreo idênticos para cada sistema de colunas. Um canal de cada amplificador fornece a secção de baixas frequências e o outro fornece a secção de altas frequências, tal como ilustrado abaixo.

Ligue um conjunto de fios e o canal do amplificador ao conjunto de postes de ligação inferior (rede específica de propulsão de baixos).

Ligue um segundo par de fios e o outro canal do amplificador aos postes de ligação superiores (rede específica CST).

Tome cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador e ambos os fio (−) aos terminais (−) do amplificador.


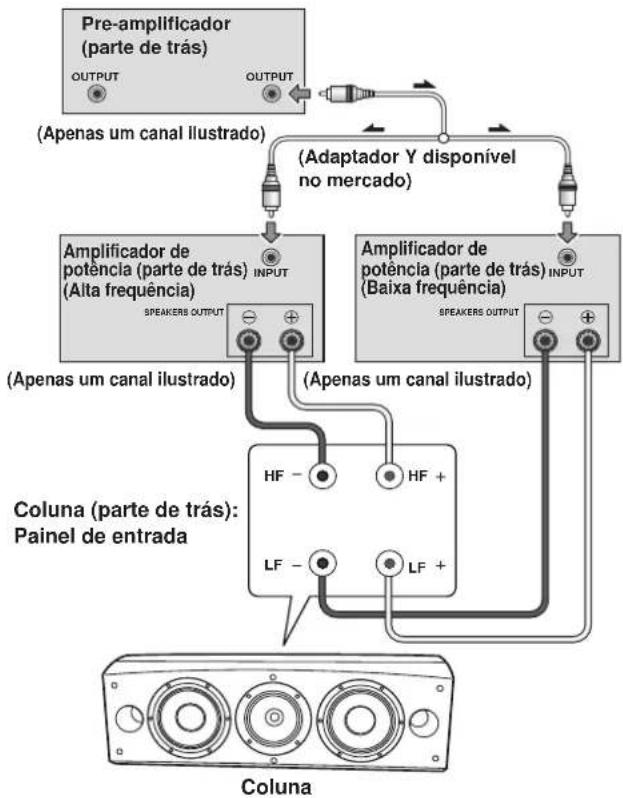

Bi-amplificação horizontal

Com esta configuração pode utilizar diferentes amplificadores estéreo para as secções de frequências baixa e média-a-alta do sistema de colunas (por exemplo, amplificadores de válvulas para altas frequências e de estado sólido para baixas frequências). Cada canal de um amplificador fornece a secção de baixas frequências, e cada canal do outro amplificador fornece a secção de média-a-alta frequência, tal como ilustrado abaixo.

Este método requer que os dois amplificadores tenham o mesmo ganho. De outro modo será perceptivel um desequilíbrio entre a reprodução nas colunas das frequências baixas e médias-a-altas. Em caso de dúvida, consulte o seu fornecedor habitual.

Outra Informação

Utilização das cavilhas de espuma

Este aparelho vem equipado com cavilhas de espuma úteis para ajustar o volume dos sons graves. Para as utilizar, coloque suavemente as cavilhas de espuma nos portos de reflexão de graves em ambos os lados da coluna. Insira apenas a cavilhas de espuma A ou ambas as cavilhas de espuma A e B para obter o som pretendido.

Utilização das cavilhas A apenas

Portos de reflexão de graves

Utilização de ambas as cavilhas A e B

Portos de reflexão de graves

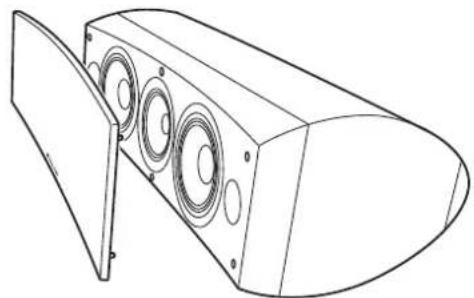

Colocar/retirar a grelha de cobertura

Este sistema de colunas vem com grelhas de cobertura que podem ser colocadas e retiradas, deste modo:

1 Para colocar a grelha de cobertura, alinhe os orifícios nas colunas com espigões na grelha, e pressione firmemente.

2 Para retirar a grelha de cobertura, segure com as mãos o lado esquerdo das extremidades superior e inferior da grelha e puxe-a suavemente para si, de modo a separar da coluna o lado esquerdo da grelha.

3 Depois desloque as mãos para a parte central da grelha e novamente puxe-a suavemente para si, de modo a separar a parte central da grelha.

4 Finalmente, segure o lado direito das extremidades superior e inferior da grelha e puxe-a suavemente para si, de modo a separar da coluna a última parte da grelha.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpe com um pano embebido num detergente neutro diluído cinco ou seis vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico neste ou próximo deste aparelho, pois tal corroerá as superfícies.

Especificações

Caixa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo baixo-reflexo, assente no chão (protegida magneticamente)

Configuração....3 vias

Altifalante de graves (Woofer) 16 cm cone x 2

Tweeter de médios.... Cone de 14 cm/abóbada de 3 cm

Impedância 6 Ω

Resposta em frequência 34 Hz a 100 kHz

Sensibilidade....88,5 dB (2,83 V)

Potência máxima de entrada.... 160 W

Dimensões exteriores. ..... 723 (L) mm x 263 (A) mm x 387 (P) mm

Peso 28 kg

Acessórios fornecidos

Espigões 3

Almofadas de cortiça 3

Almofadas anti-derrapantes grandes 2

Almofadas anti-derrapantes pequenas.... 4

Cavilhas de espuma (A,B) 2

Base de coluna 1

Anilhas....2

Anilha de mola 1

Parafuso (M5 x L40) 1

Parafusos (M6 x L35) 6

Grelha 1

Manual de instruções

Nota

Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos.

Escudo magnético

Este sistema de colunas está magneticamente escudado. No entanto, dependendo do local de instalação, pode ocorrer distorção de cor se o sistema de colunas for colocado demasiado perto do ecrã de um televisor.

Se tal acontecer, desligue o televisor e ligue-o novamente 15 minutos a 30 minutos depois. Se o problema persistir afaste as colunas do televisor.

é um marca registada colocada num produto com tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma reprodução sonora de alto grau através de cada componente, melhorando o emparelhamento geral de fases.

Todos os direitos reservados.
