開始之前

包裝箱中的內容

關於 EX 系列

S-8EX 背後的技術....3

CST 3

陶瓷石墨振動膜 3

镁合金振動膜 4

低音驅動器....4

低音揚聲器外殼構造....4

交叉網路....4

和 Air Studios 的合作.....4

安裝與設置

如何安装 5

直接安裝在地板上時....5

使用附送的揚聲器基座....5

使用先鋒牌揚聲器支架 CP-7EX....6

選擇安置揚聲器系統的地方....6

連接

連接於擴大機....7

電纜的連結 7

單線連接....8

雙線連接....8

雙擴大機接線 9

其他資訊

使用海綿插頭....10

單獨使用海綿插頭 A....10

海綿插頭 A 和 B 兩個都使用.....10

格栅蓋的裝卸....10

揚聲器機箱的維護....10

規格....11

開始之前

· 本揚聲器系統標稱阻抗6Ω。請將揚聲器系統連接到負載阻抗為6Ω到16Ω（揚聲器輸出端子標有“6Ω-16Ω”的型號）範圍內的擴大機。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：

- 請勿對揚聲器提供超出輸入最大容許量的電源。

· 為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。

· 請試一下勿使低音頻的擴大機輸出大音量的噪音 （由于擴大機諧波失真而加大音量有可能破壞揚聲器）。

注意：設置

• 放置本機時，請確認已經確實緊固，並避免容易掉落以及發生天然災害（例如地震）時會導致傷害的地方。
• 請勿將揚聲器安置在牆壁或天花板上。落下時有可能帶來傷害。
  ·請勿將揚聲器安置在頭上的天花板或牆壁上。安裝不正確時，揚聲器護網有可能落下而損壞或帶來人體的傷害。
  · 連接組件時，請關掉AV設備並把插銷拔下來。請參考操作手冊，務必確認清楚正確的連接電纜。

注意：在使用時

·請勿將揚聲器放置在不穩定的平面台。這樣掉下來時，會受害或使裝置設備損壞。
- 使用本揚聲器請勿長時間輸出失真的音響，這會帶來火災的危險。
·請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊玩。
- 請勿在揚聲器上放置大型物或重量大的物件。
· 請勿在高頻或中頻揚聲器附近放置螺絲刀或鐵製部件等帶磁性的物件，由於揚聲器採用強力磁鐵，以致於吸引物件、損壞護網或可能帶來傷害。

包裝箱中的內容

長螺釘×3

軟木墊×3

大型防滑垫片×2

小型防滑垫片 × 4

(A, B)
× 2

海綿插頭

揚聲器基座 × 1
梨圈 × 2
弹簧垫圈×1
螺釘（M5×L40）×1
螺釘（M6×L35）×6
護網×1
操作手册

關於 EX 系列

EX 系列裝備有先鋒牌旗艦 TAD 揚聲器系列背後的多種技術訣竅，是為推出同一價位中最佳揚聲器而開發的。

EX系列的設計和產品是提供先鋒牌揚聲器最佳技術的國際性努力的結果。

S-8EX 背後的技術

CST

該系統的核心驅動器是引進 TAD 所用技術的相干源轉換器（CST）。高音揚聲器的振動膜集中安裝於中高音圓錐體的頂端內部，能提供 400 Hz 到 100 kHz 聲音的點源。相干源轉換器（CST）能確保到達聆聽者耳朵的直接聲音和反射聲音完全保持頻譜平衡，使更加一致的聲音遍及房內，並提高想象能力。

CST 高音揚聲器的特點是採用陶瓷石墨振動膜，具有最高的強度和緩衝特性，是高端揚聲器系統現在所用的其他材料望摩莫及的。陶瓷石墨的輕巧和非凡強度相結合，使揚聲器振動膜的諧振擴大到遠遠超過其可聞範圍。

镁合金振動膜

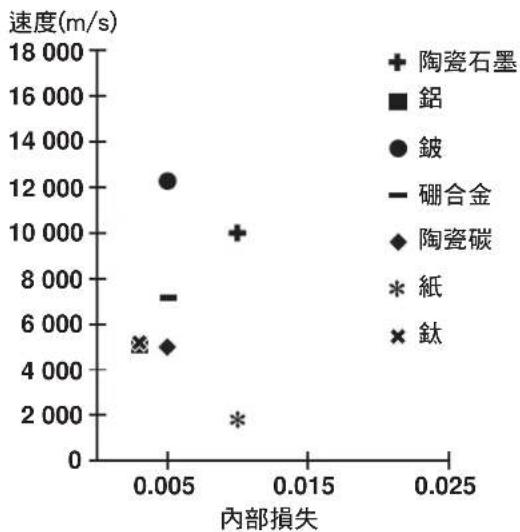

CST 中高音揚聲器採用鎂合金振動膜，其特性輕巧和高內部損失能使播放的中高音具有優異的瞬變現象和最小的顏色作用。

低音驅動器

如下圖所示低音驅動器起到 S-8EX 揚聲器系統的基本作用。驅動器的強度是採用阿拉米德／碳複合材料的結果。這是在開發\$-1EX時獨創來用於其振動膜的。先鋒獨家 LDMC 磁路技術已經被裝備來從低輸出電平到高輸出電平都保持線性並減少失真。

S-8EX 的獨特形狀是基於邏輯上的需要。為了使從 CST 和兩個低音驅動器傳來的聲音到達時間同步。各驅動器上都裝有一個擾流器，以使其產生被稱為 “精密曲線” 的非常細緻的曲線 （請參閱下圖）。此擾流器由 65 mm 厚的 MDF（中等密度纖維板）製成，有足夠的強度承受驅動器的力量。此外，低音孔是用極厚的 MDF 磂雕刻出來的。其結果，風噪音大為減少，低音更加清晰、低沉。

精密曲線

交叉網路

交叉網路只使用最精細的零件。信號通路內的空心線圈、無感電阻和薄膜電容器都是為CST驅動器精心選擇製造，以使其對信號具有最大的透明度的。低音驅動器使用硅鋼板鐵心感應器，使其在傳輸能源時的失真和損失減少到最低限度。所有零部件都直接連接於相應線材，而不連接於印刷電路板上，從而實現了最低損失和最高性能。

和 Air Studios 的合作

自從 1969 年 George Martin 在倫敦創立以來，英國 Air Studios 一向傅得許多藝術家的一致好評，他們都認為它是世界傑出的錄音室。授予 S-8EX 的 Air Studios 獎章表示這些揚聲器能播放出世界頂級聲音創造者所要求的高音質的聲音。

AIR STUDIOS

安裝與設置

如何安装

從下列方案中選擇所需的安裝配置：

直接安裝在地板上時

直接安裝在地板面上時，請使用附送的長螺釘。

安装

1 將長螺釘擰入埋置揚聲器底部的螺紋金屬墊片 （M6），並加以擰緊。

2 將軟木墊放在放下揚聲器時要插入三個長螺釘的位置。
3 將揚聲器放在軟木墊上。

若放下揚聲器時，不使用軟木墊，長螺釘可能會傷害到地板。如果您計劃使用長螺釘，我們大力推薦您使用軟木墊。

重要

由於本機重達 28 kg 左右，揚聲器斜置時嘗試安裝桿螺帽是極其危險的，務必將本機放在柔軟的地方（例如毛毯），使其不致損壞地板，並且至少要由兩個人來進行安裝。

使用附送的揚聲器基座

當使用附送的揚聲器基座時，不必使用附送的長螺釘。

安装

1 將附送的防滑墊 （小）放在基座底部的四個位置。

小型防滑垫片

2 將附送的防滑墊 （大的）貼在揚聲器基座頂面的兩處。

大型防滑垫片

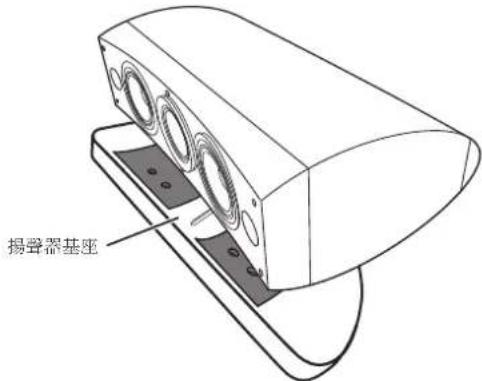

使用附送的揚聲器基座可供對揚聲器角度進行微調。

揚聲器基座

重要

- 使用附送的揚聲器基座時，請勿用螺絲來將揚聲器緊固定位。這樣做，揚聲器可能會掉落並導致人員受傷。

使用先鋒牌揚聲器支架 CP-7EX

要使用 CP-7EX 揚聲器支架時，必須將附送的揚聲器基座裝在 CP-7EX 揚聲器座芯柱上。如下圖所示進行揚聲器支架的組裝。

安装

1 從揚聲器基座的埋頭螺釘孔中取出包裝材料。

2 將揚聲器基座裝在 CP-7EX 揚聲器支架芯柱上。

只能使用附送的螺钉 M6 × L35)

4 使用附送的螺絲（M5 × L40）、彈簧墊圈和墊圈，將揚聲器固定於基座上。

為了更確實地防止揚聲器掉落，只能使用附送的螺釘來將揚聲器系統固定於揚聲器支架上詳情請參閱隨 CP-7EX 揚聲器支架附上的使用說明書。

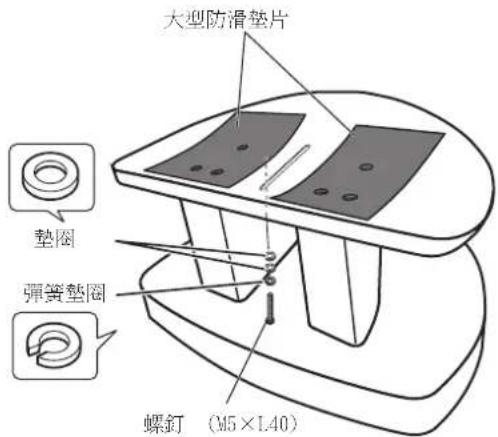

大型防滑垫片 垫圈 弹簧垫圈 螺钉 (M5×L40)

選擇安置揚聲器系統的地方

安置在房內時，在低音性能、音頻準確性和反射方面對 S-8EX 揚聲器系統有很大的影響。房間都不一樣，所以本節只供參考。在房間裡試驗一下將可獲得最佳效果。

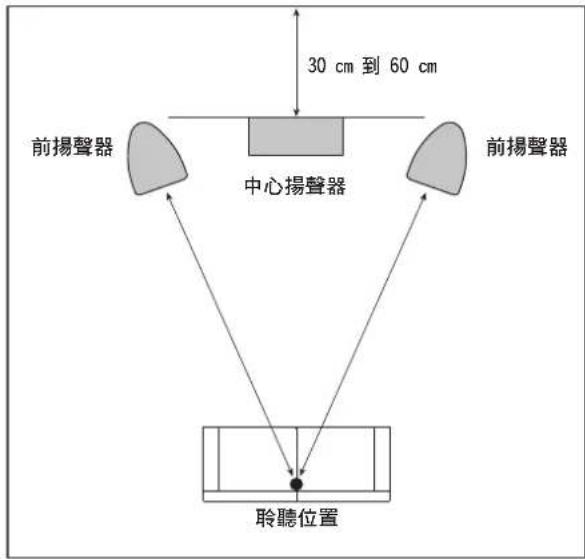

請使用下圖作為指南來決定揚聲器最好的安置方法。

重要

· 請勿把揚聲器放在陽光直接照射得到的地方，同時避免放置於電熱器和空調機的附近。這樣說不定會引起揚聲器機箱變形和變色以及損壞到揚聲器。
· 日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤用以及由自然行為所引起的故障，不負責一切損害的賠償責任。

連接於擴大機

此揚聲器並不含有用於連接擴大機的揚聲器電纜。選擇揚聲器電纜時，請考慮到下列因素，以便最好地享用您的揚聲器系統：

· 儘可能選用机的揚聲器電纜，必要保持最短的所需長度。
- 無論選用那一種電纜，請留意電纜各有不同的特性。
- 塘可能選用阻抗小的電纜並確保對揚聲器端子和擴大機間的連接能夠非常確實牢固。

注意

揚聲器端子帶有有害的電壓。連接或切斷電源線時，為避免觸電之風險，請在接觸任何未絕緣部分前先將電源切斷。

D3-4-2-2-3_A_ChH

電纜的連結

1 關閉擴大機的電源。
2 連接揚聲器接線於揚聲器背面的輸入端（下方）。輸入端子的極性是紅色為正極（+），而黑色為負極（-）。
3 將電纜的另一端連接於擴大機的揚聲器輸出端子上 （詳細請參照擴大機的操作手冊）。

短路棒 紅色端子（+） 黑色端子（-）

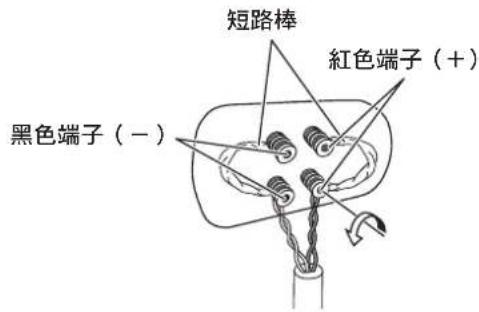

• 在下面位置上的輸入端子旋鈕向左旋轉（反時鐘方向），並將揚聲器電纜插入到輸入端子的孔內，然後旋緊輸入端子的旋鈕並固定好短絡棒及接線。
• 您也可用一個香蕉插頭來連接揚聲器的端子。使用香蕉插頭時，請務必取下輸入端子的端蓋。
  · 當連結插座後，請輕拉一下電纜的短部與端子是否確實的連接好。不良的連結，將導致噪音與聲音的中斷。
• 如果電纜的接線時有脫落，使接線互相接觸導致擴大機的過度負荷，這樣可能造成擴大機停止工作或損壞。

單線連接

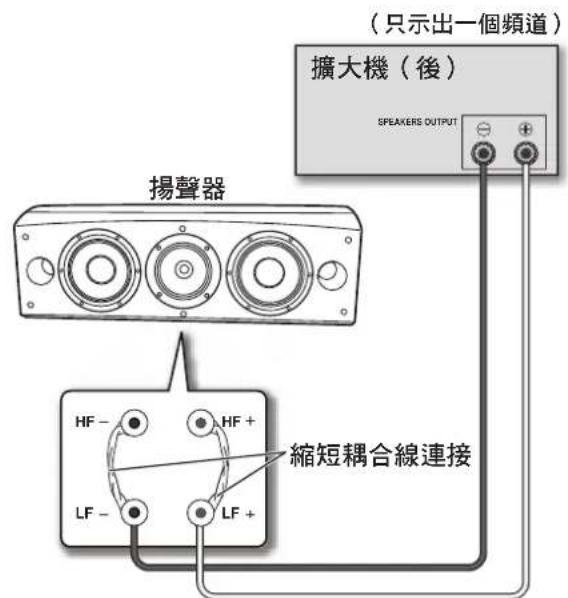

進行單線連接時，用隨機附送的縮短耦合線連接交叉網路的中頻到高頻和低頻段，然後將來白擴大機的正極（+）線連接到紅色接線柱，而將來白擴大機的負極（-）線連接到如下圖所示的黑色接線柱。

（只示出一個頻道） 擴大機（後） SPEAKERS OUTPUT 揚聲器 HF - HF + 縮短耦合線連接 LF - LF +

揚聲器（後）：輸入面板

雙線連接

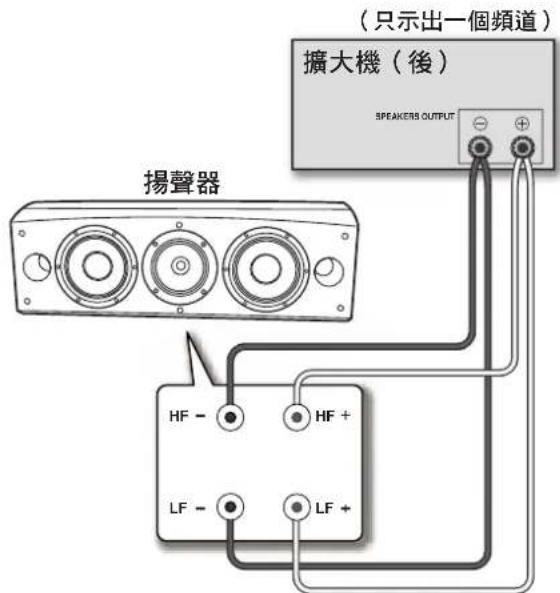

進行雙線連接時，將插頭獨立地插入揚聲器系統。該系統從擴大機接線到相應的高頻和低頻插頭。如此一來，CST驅動器和獨立地直接連接於擴大機的低音驅動器，使您能任意為每個驅動器選用最佳的電纜類型。將一組電線連接於接線柱底部裝置（低音驅動器—特定網路）。然後，將第2組電線連接到頂部接線柱（CST特定網路）。其次，將兩組電線連接到擴大機上對應的端子。如下圖所示小心地將兩條正確（+）電線連接到正極（+）擴大機端子，而將兩條負端子（）電線連接於負極（）擴大機端子。

(只示出一個頻道) 擴大機（後） SPEAKERS OUTPUT 揚聲器 HF - HF + LF - LF +

揚聲器（後）：輸入面板

雙擴大機接線

使用低頻和中頻到高頻段的專用擴大機時，雙擴大機能發揮最佳性能。

有兩種可能的組態，通常稱為水平和垂直雙放大。

注意

在進行雙擴大機連接時，在連接揚聲器電纜之前要先取下縮短耦合線。

如果不這樣做，將會使擴大機受到損壞。

垂直雙放大

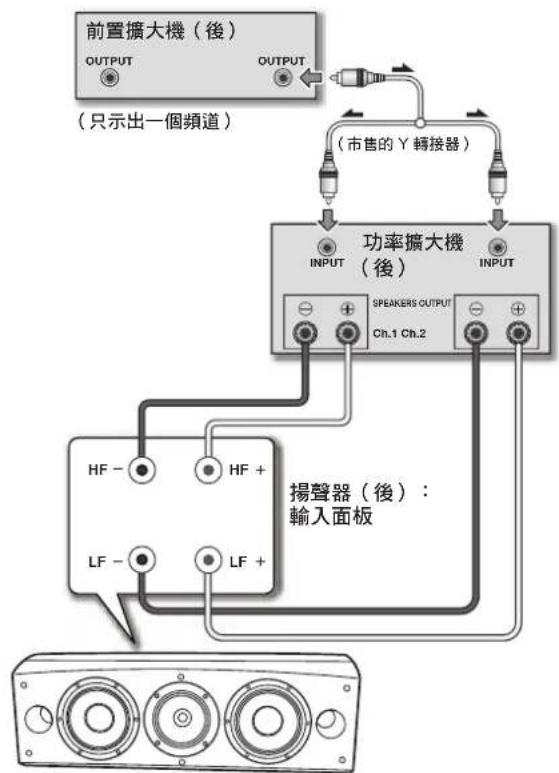

這種組態，各揚聲器系統都使用相同的立體聲擴大機。各擴大機的一個頻道驅動低頻段，而另一頻道如下圖所示驅動高頻段。

將一組電線和擴大機頻道連接於接線柱的底部裝置（低音驅動器特定網路）。

然後，將另一組電線和另一個擴大機頻道連接於頂部接線柱（CST一特定網路）。

注意將兩條正極（+）電線連接於正極（+）擴大機端子，而將兩條負極（-）電線連接於負極（-）擴大機端子。

揚聲器

水平雙放大

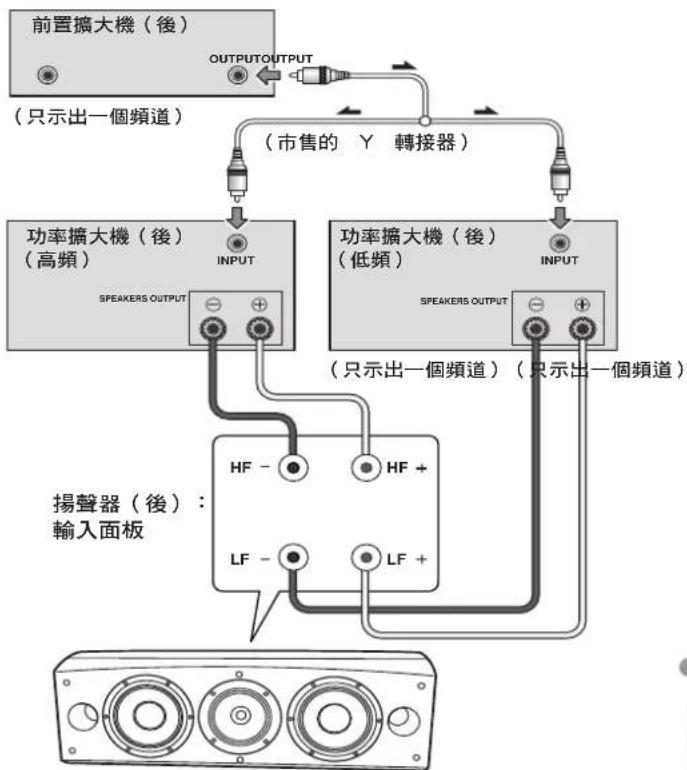

這種組態，揚聲器系統的低頻和中頻到高頻段可以使用不同的立體聲擴大機（亦即高頻使用電子管擴大機，低頻使用固態）一個擴大機的各頻道驅動各揚聲器系統的低頻段，而另一擴大機的各頻道則驅動中頻到高頻段，如下圖所示。

此方法要求兩個擴大機有相同的增益。否則，在來自揚聲器的低頻和中頻到高頻播放之間聽起來會有不平衡感。如有疑問，請向當地經銷商查詢。

揚聲器

其他資訊

使用海綿插頭

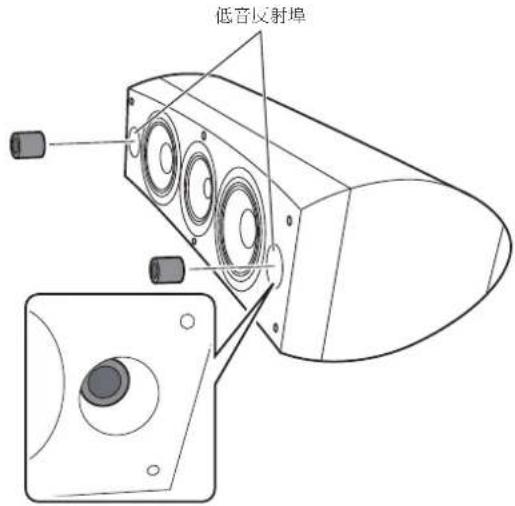

本裝置附送有海綿插頭，可用來調整低音的音量。要使用時，將海綿插頭輕輕地插入揚聲器任何一邊的低音反射埠。將海綿插頭A單獨或將海綿插頭A和B兩個都插入，以調整到理想的聲音。

單獨使用海綿插頭 A

低音反射埠

海綿插頭 A 和 B 兩個都使用

低音反射埠

格栅蓋的裝卸

此揚聲器系統裝備有格柵蓋，可以依照下述方法進行裝卸：

1 要裝上格柵蓋，須使揚聲器上的孔對正格柵上的插件，並緊緊按下。
2 要取下格柵蓋時，必須用手握住左邊格柵蓋的上下邊緣，輕輕地拉出，使格柵蓋的左部與揚聲器分開。
3 然後，將手移到格柵蓋中心，再輕輕地將上下邊緣拉出，使中間部份脫開。
4 最後，握住右邊格柵蓋的上下邊緣，輕輕地拉出，使格柵蓋的剩下部份與揚聲器分開。

平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布擦拭。請勿用家具用的打蠟或清潔劑。

山於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、揮發油、殺蟲劑或其他化學藥品。

規格

中高音揚聲器....14 cm 錐形/3 cm 球頂型

電阻 6Ω

頻率響應 34 Hz 到 100 kHz

靈敏度....88.5 dB (2.83 V)

最大输入功率 160 W

外形尺寸...723（宽）mm×263（高）mm×387（深）mm

重量 28 kg

附件

辰螺釘....3

軟木墊....3

大型防滑垫片 2

小型防滑垫片 4

海綿插頭（A，B）……2

揚聲器基座 1

垫圈 2

弹簧垫圈 1

螺釘（M5×L40）....1

螺钉（M6×L35）……6

護網 1

操作手册

備註

規格及設計有因產品改善而有所變更，恕不另行通知。

磁性屏蔽

本揚聲器系統帶有磁性屏蔽，但根據設置的位置，揚聲器系統極端靠近電視機組時，可能發生彩色失真。

發生這種情況時，請關斷電源之後，經過15分到30分才重新打開電源。如果還繼續發生這種現象，請將揚聲器系統離開電視機的位置放置。

是根據日本先鋒公司開發的相控制的技術概念。這是通過到播放改善階段匹配特性的產品所授予的商標。

日本先鋒公司出版。
