РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-8EX-QL PIONEER

Благодарим вас за покупку изделия компании Pioneer.

Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью.

После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

Содержание

Перед началом эксплуатации

Комплект поставки

О серии EX

Технологии в основе S-8EX....3

CST 3

Керамик-графитовая мембрана....3

Мембрана из сплава магния .... 4

Низкочастотные драйверы 4

Ветроенные низкочастотные громкоговорители ....4

Разделительные фильтры 4

Разработки в сотрудничестве с Air Studios ....4

Установка и размещение

Правила установки .... 5

При установке непосредственно на полу....5

Использование прилагаемого основания динамика ..... 5

Использование стойки под динамик Pioneer CP-7EX....6

Выбор места для размещения акустических систем .....6

Соединения

Подсоединение к усилителю ....7

Подключение кабелей....7

Однопроводные соединения 8

Двухпроводные соединения 8

Соединения в схеме с двухканальным усилением....9

Другая информация

Использование втулок из пеноматериала....10

Использование только втулок из пеноматериала А ..... 10

Использование обеих втулок из пеноматериала А и В.....10

Установка/снятие решетки динамнка.... 10

Чистка корпуса динамика 10

Технические характеристики....11

Перед началом эксплуатации

- Номинальное полнос сопротивление данной акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 6 Ω до 16 Ω (модели, на выходных контактах на динамик которых указано “6 Ω – 16 Ω”).

В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности:

• Не допускай те подачу на акустическую систему сигналов, мощность которых превышает значение максимально допустимой мощности на входе.
• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.
• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится и это может повредить динамик).

Внимание: установка

• Устанавливая устройство, убедитесь в том, что оно надежно зафиксировано на своем месте. Избегайте таких мест размещения, в которых оно может упасть и причинить травмы в случае стихийного бедствия (например, при землетрясении).
• Не закрепляйте эти дишамики на степе или потолке. Они могут упасть и причинить травму.
• Не уставав ливайте дипамики пад головой па потолке или пастене. При неправильном или ненадежном креплении решетка дипамика может упасть, что может стать причиной повреждения оборудования или травм.
• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио-/видеоборудование из розетки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.

Внимание: во время эксплуатации

• Не размещайте динамик на неустойчивой поверхности. Падение динамика может создавать опасности для людей, а также стать причиной повреждения оборудования.
• Не допускайте вывод через дипамик искажешного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара.
• Не садитесь и не вставайте на динамик, а также не позволяйте детям играть на динамике.
• Не помещайте на динамик большие или тяжелые предметы.
• Не помещайте рядом с высокочастотным или среднечастотным динамиком магнитные или металлические предметы, например, отвертку. Поскольку в динамиках используются сильные магниты, они могут притягивать такие объекты, что может причинить травмы или повредить мембрапу.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058_A_Ru

Комплект поставки

Шипы x 3

Пробковые подкладки x 3

Большие предохранительные нескольких подкладки x 2

Малые предохранительные нескольких подкладки x 4

Втулки из пеноматериала (A,B) x 2

Основание дипамика x 1

Шайбы x 2

Пружинная шайба x 1

Винт (M5 x L40) x 1

Випты (M6 x L35) x 6

Решетка x 1

Инструкции по эксплуатации

О серии EX

Серия ЕХ, включившая в себя все многообразие технологических достижений, воплощенных в серии ТАД, возглавляющей модельный ряд динамиков производства компании Pioneer, была разработана с целью создания акустической системы самого высокого класса из возможных в данном ценовом диапазоне.

Дизайн и исполнение продукции серии EX — это результат международных усилий по реализации лучших достижений в области акустических технологий корпорации Pioneer.

Технологии в основе S-8EX

CST

В основе системы лежит технология Coherent Source Transducer (CST), разработанная на базе технологий, используемых в серии TAD. Мембрана высокочастотного громкоговорителя установлена на одной оси с конусом среднечастотного динамика, создавая точечный источник звука в диапазоне от 400 Гц до 100 кГц. Технология CST обеспечивает великолепший спектральный баланс между прямыми и отраженными звуками, достигающими ушей слушателя, что позволяет получать более равномерное звучание по всему помещению прослушивания и увеличивает точность звукового образа.

Керамик-графитовая мембрана

В динамике высокочастотного диапазона на базе технологии CST используется керамик-графитовая мембрана, обеспечивающая высочайший уровень прочности и демпфирования, практически педостижимый для любых других имеющихся материалов, часто используемых сегодня в большинстве профессиональных акустических систем. Сочетание легкости и исключительной прочности керамо-графита позволяет создавать дишамики, резонанс мембраны в которых поддерживает диапазон аудиочастот далеко за пределами слышимости.

Мембрана из сплава магния

В среднечастотном динамике CST используется мембрана из сплава магния, для которого характерны легкость и высокие внутренние потери, что обеспечивает великолепную передачу и минимальное искажение звуков среднечастотного диапазона.

Низкочастотные драйверы

Мощный пизкочастотный драйвер, изображенный внизу, служит основой всей акустической системы S-8EX. Мощь этого драйвера — результат использования в его мембране композитного материала на основе арамида и углерода, впервые разработанного в процессе работы над S-1EX. Эксклюзивная технология LDMC (Linear Drive Magnetic Circuit), разработанная корпорацией Pioneer, используется с целью поддержания линейности амплитудной характеристики на всех уровнях мощности выходного сигнала — от низких до высоких — и минимизации искажения звука.

Встроенные низкочастотные громкоговорители

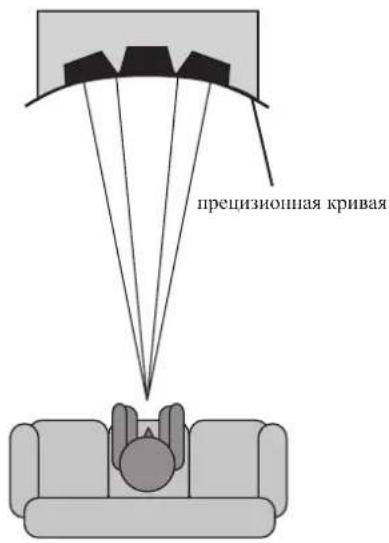

Своеобразная форма акустической системы S-8EX обусловлена логической необходимостью. С целью синхронизации времени достижения до слушателя звука из CST и двух мощных низкочастотных драйверов, все драйверы установлены на отражателе, который имеет форму чрезвычайно тонкой кривой, известной как "precision curve" («прецизионная кривая») (см. рисунок внизу). Изготовленный из MDF (Medium Density Fiberboard — фибролит средней плотности) толщиной до 65 мм, отражатель обладает дополнительной мощью, достаточной для того чтобы сдерживать движущую силу динамиков. Кроме того, отверстие для низкочастотного излучателя вырезано из чрезвычайно толтого блока MDF, что обеспечивает уменьшение встречных шумов для достижения чистого и глубокого звучания звуков низкочастотного диапазона.

прецизионная кривая

Разделительные фильтры

В разделительных фильтрах используются только компоненты высочайшего класса. Катушки с воздушным сердечником, безиндуктивные резисторы и пленочные конденсаторы в сигнальном канале тщательно подобраны и оптимизированы для использования с драйверами CST, что обеспечивает великолепную передачу и чистоту сигнала. В мощных низкочастотных драйверах используются индукторы со сталыным пластипчатым сердечником, которые предельно снижают искажение и потери при передаче энергии. Все компоненты имеют собственную соединительную проводку, а не подсоединяются через печатную плату, что позволяет до минимума сократить потери и максимально улучшить рабочие качества.

Разработки в сотрудничестве с Air Studios

Основанная Джорджем Мартином в 1969 году в Лондоне английская звукозаписывающая студия Air Studios высоко зарекомендовала себя среди широкого круга исполнителей и получила широкое признание как ведущая звукозаписывающая студия мира. Эмблема Air Studios, которой отмечена акустическая система S-8EX, свидетельствует о том, что эти динамики способны воспроизводить звучание высочайшего качества, отвечающее самым строгим требованиям лучших профессиональных создателей звука мирового класса.

AIR STUDIOS

Установка и размещение

Правила установки

Выберите одну из следующих конфигураций установки.

При установке непосредственно на полу

При установке динамика непосредственно на полу используйте прилагаемые шипы.

Установка

1 Вверните шипы в резьбовые отверстия трех резьбовых металлических вставок (M6), предусмотренные в днище динамика, и прочно их заверните.

Шип Днище динамика

2 Расположите пробковые подкладки в позициях, в которые попадут концы трех шипов при установке динамика.

3 Поставьте динамик сверху на пробковые подкладки.

Если при установке динамиков пробковые подкладки не используются, то шипы могут повредить пол. При использовании шипов рекомендуется использовать пробковые подкладки.

Важно

- Поскольку вес данного устройства составляет около 28 кг, чрезвычайно опасно пытаться регулировать гайку шипа, наклоняя при этом динамик. Обязательно кладите устройство на мягкую поверхность (например, на одсяло), чтобы не повредить покрытие пола, и выполняйте его установку как минимум вдвоем.

Использование прилагаемого основания динамика

При использовании прилагаемого основания динамика использование прилагаемых в комплекте поставки шипов не требуется.

Установка

1 Прикрепите в четырех местах к днищу основания прилагаемые предохранительные нескольких подкладки (малые).

Малые предохранительные нескольких подкладки

2 Прикрепите прилагаемые предохранительные нескольких подкладки (большие) в двух местах на верхней поверхности основания динамика.

Большие предохранительные нескольких подкладки

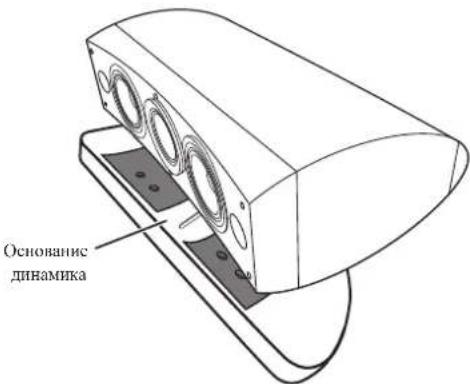

3 Поставьте динамик сверху на основание.

Использование прилагаемого в комплекте поставки основания динамика позволяет точно отрегулировать угол динамика.

Основанис динамика

Важно

- При использовании прилагаемого основания динамика не фиксируйте динамик на месте с помощью виптов. Динамик может упасть, причинив травму.

Использование стойки под динамик Pioneer CP-7EX

Для использования стойки СР-7ЕХ необходимо прикрепить прилагаемое основание динамика к пожкам стойки СР-7ЕХ. Соберите стойку, как это показано ниже.

Установка

1 Удалите упаковочный материал из утопленных винтовых отверстий в основании динамика.

2 Прикрепите основание динамика к ножкам стойки CP-7EX.

Используйте только прилагаемые винты (M6 x L35).

Винты (M6 x L35) Основание динамика Ножки стойки Основание стойки CP-7EX

3 Прикрепите предохранительные нескольких подкладки (большие).

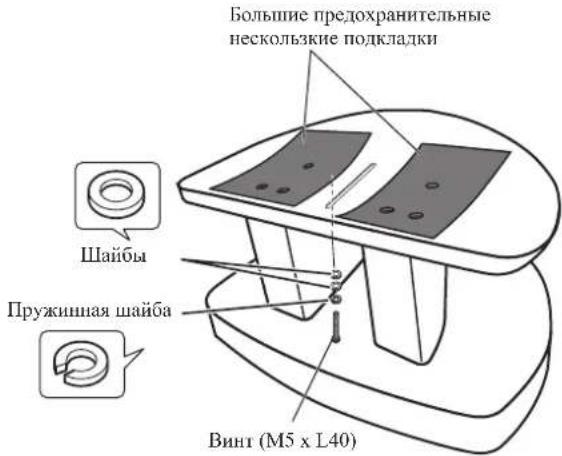

4 С помощью прилагаемых винтов (M5 x L40), пружинной шайбы и шайбы надежно прикрепите динамик к основанию.

В целях предотвращения падения динамика для крепления акустической системы к стойке динамика используйте только прилагаемые винты. За подробной информацией обращайтесь к инструкциям, прилагаемым к стойке динамика CP-7EX.

Большие предохранительные нескольские подкладки Шайбы Пружинная шайба Винт (M5 x L40)

Выбор места для размещения акустических систем

Выбор места размещения в помещении прослушивания оказывает огромное влияние на качество звучания и рабочие характеристики акустической системы S-8EX, такле как: звучание басов, точность передачи тональностей и звукового образа. Поскольку все помещения имеют свои индивидуальные особенности, данный раздел предназначен для использования только в качестве общего справочного руководства. Вы сможете добиться оптимального результата, экспериментируя с установкой в вашей комнате.

Пользуйтесь приведенным ниже графиком для справки при определении оптимального места расположения динамика.

Важно

- Не размещайте динамик в местах, подверженных воздействию прямых лучей солнечного света, а также избегайте мест вблизи нагревателей и кондиционеров воздуха. Несоблюдение этого правила может привести к деформации и обсесцвечиванию корпуса динамика или повреждению динамика.

- Компания Pioneer не несет ответственность по возмещению каких-либо убытков, попесешных в результате сборки, неправильного монтажа, недостаточного крепления, неправильной эксплуатации изделия, явлений природы и т. д.

Подсоединение к усилителю

К данному динамику не прилагаются кабели динамика, используемые для подсоединения к усилителю. Чтобы обеспечить корректную работу и самые высокие рабочие характеристики акустической системы, при выборе кабелей динамиков принимайте во внимание следующие факторы:

• По возможности, используйте кабели динамика типа Heavy Gauge и минимально необходимой длины.
• Кабели имеют разные характеристики. При выборе и эксплуатации любого кабеля помните об этом.
• Выбирайте кабели с паименьшим возможным сопротивлением, и всегда проверяйте, чтобы кабели, подсоединенные к контактным разъемам динамика и усилителя, были прочно и надежно закреплены.

ВНИМАНИЕ

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям. D3-4-2-2-3_A_Ru

Подключение кабелей

1 Выключите питание усилителя.
2 Подсоедините кабели динамика к входным контактным разъемам (нижние) на задней панели динамика. Полярность входных контактных разъемов обозначается следующим образом: красный — положительный (+), черный — отрицательный (−).

3 Подсоедините другие концы кабелей к выходным контактным разъемам (на динамик) усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя).

Замыкающие соединители

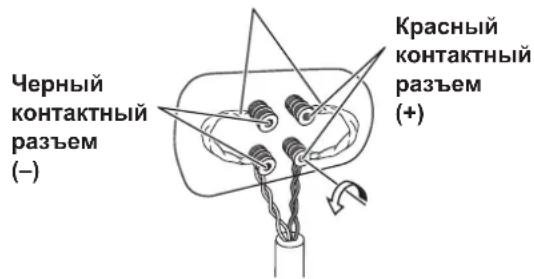

Черный контактный разъем (-) Красный контактный разъем (+)

• Взявшись за головки на нижних контактных разъемах, поверните их влево (против часовой стрелки); вставьте провода кабеля динамика в отверстия в контактных клеммах, затем затяните головки, чтобы зафиксировать как провода, так и замыкающий соединитель.
• Для подсоединения к контактным разъемам динамика вы также можете использовать вилку штекерного («бананового») типа. При использовании вилки штекерного типа необходимо удалить головки с входных контактных разъемов.
• После подсоединения штепселей, слегка потяшите за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадания звука.
• Если провода кабелей будут случайно выдерпуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя.

Однопроводные соединения

Для выполнения однопроводных соединений, соедините контакты секции средних и высоких частот с контактами секции пизких частот разделительной сети с помощью замыкающей перемычки, включенной в комплект поставки устройства, затем подсоедините провод (+) от усилителя к одной из красных контактных клемм, а провод (−) от усилителя — к одной из черных контактных клемм, как это показано внизу.

(Показан только один канал) Усилитель (сзади) SPEAKERS OUTPUT Динамик Замыкающее соединение с помощью перемычки

Динамик (сзади):
Панель входных контактов

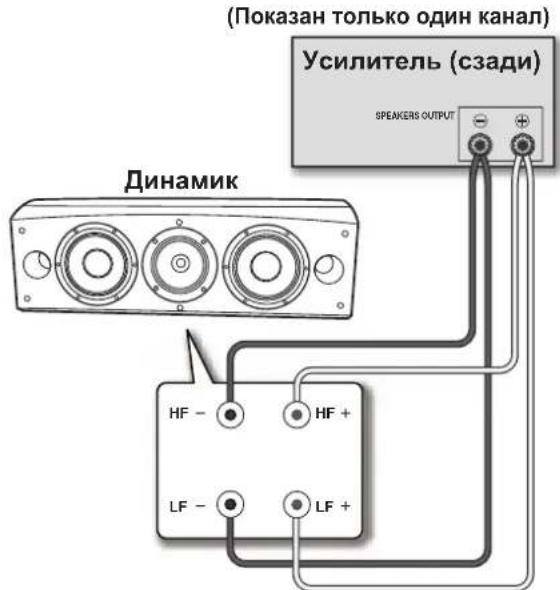

Двухпроводные соединения

В двухпроводной конфигурации акустические системы подключаются независимыми соединениями от усилителя к соответствующим высокочастотным и низкочастотным контактным разъемам. Таким образом, драйвер CST и низкочастотный драйверы подключаются независимо непосредственно к усилителю, что предоставляет возможность выбора оптимального типа кабеля для каждого драйвера в отдельности. Подсоедините одну пару проводов к нижней паре контактных клемм (цепь низкочастотного динамика). Затем подсоедините вторую пару проводов к верхней паре контактных клемм (цепь CST). Затем подсоедините обе пары проводов к соответствующим контактным разъемам на усилителе. Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода (−) — к контактным разъемам (−) на усилителе, как это показано внизу.

(Показан только один канал) Усилитель (сзади) SPEAKERS OUTPUT Динамик HF - LF - HF + LF +

Динамик (сзади):
Панель входных контактов

Соединения в схеме с двухканальным усилением

Двухканальное усиление (Bi-Amplification) позволяет получить самое высокое качество звучания при использовании отдельных усилителей для секции низких частот и секции средних и высоких частот.

Существует две возможные конфигурации, которые обычно называют «горизонтальная схема» и «вертикальная схема» двухканального усиления.

Внимание

Перед подсоединением кабелей динамиков в конфигурации двухканального усиления удалите замыкающие перемычки.

Песоблюдение этого указания может привести к повреждению усилителей.

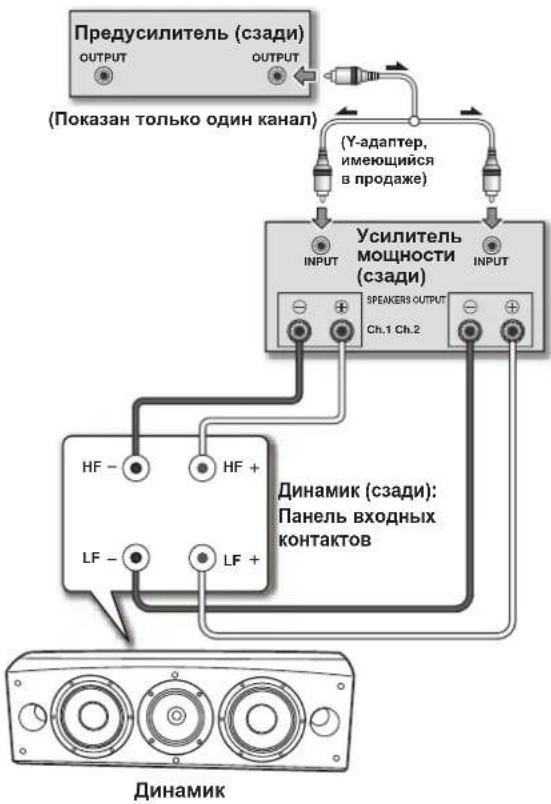

Вертикальная схема двухканального усиления

В этой конфигурации для каждой акустической системы используются идентичные усилители. Один канал каждого усилителя подсоединяется к секции низких частот, а другой канал — к секции высоких частот, как это показало внизу.

Подсоедините одну пару проводов канала усилителя к нижней паре контактных клемм (цепь пизкочастотного дипамика).

Затем подсоедините вторую пару проводов другого канала усилителя к верхней паре контактных клемм (цепь CST).

Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода (−) к контактным разъемам (−) на усилителе.


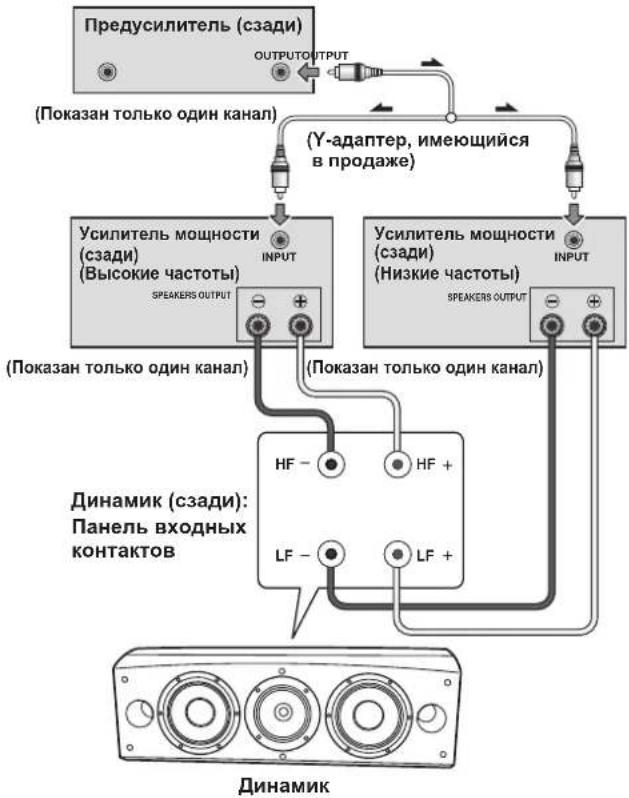

Горизонтальная схема двухканального усиления

В этой конфигурации вы можете использовать различные стереофопические усилители раздельно для секции пизких частот и секции высоких частот акустической системы (например, ламповый усилитель для высоких частот и полупроводниковый усилитель для низких частот). Каждый канал одного усилителя подключается к низкочастотной секции акустической системы, а каждый капал другого усилителя — к секции средних и высоких частот, как это показано внизу.

При использовании даншого метода соединения необходимо, чтобы оба усилителя имели одинаковый коэффициент усиления, в противном случае между пизкочастотными и среднее- и высокочастотными звуками, воспроизводимыми акустической системой, будет наблюдаться дисбаланс. Если у вас появятся какие-либо сомпешия или вопросы, обратитесь за копсультацией к местному дилеру.

Другая информация

Использование втулок из пеноматериала

Данное изделие поставляется в комплекте с втулками из пеноматериала, удобными для регулировки уровня громкости низкочастотных звуков. Для их использования осторожно поместите втулки из пепоматериала в отверстия отражателей басов по обеим сторонам динамика. Вставляйте только одну втулку из пеноматериала А или обе втулки из пеноматериала А и В, чтобы получить желаемое звучание.

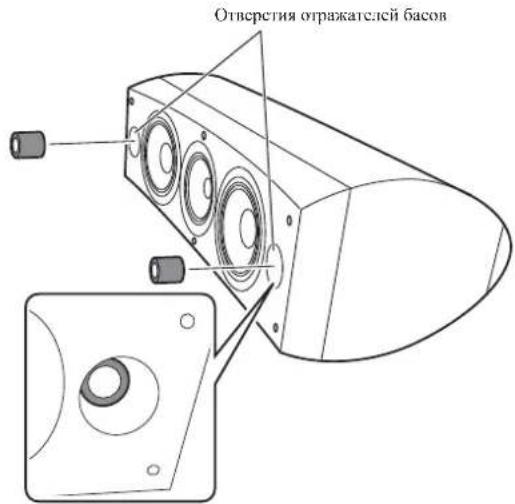

Использование только втулок из пеноматериала А

Отверстия отражателей басов

Использование обеих втулок из пеноматериала А и В

Отверстия отражателей басов

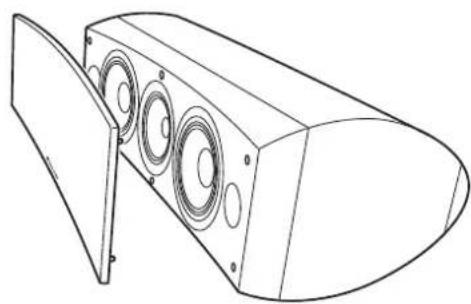

Установка/снятие решетки динамнка

Данная акустическая система поставляется с решетками на передней панели динамика, которые можно снять, выполнив следующую операцию:

1 Чтобы установить решетку, выровняйте пазы на колонке с втулками на решетке и с силой нажмите до упора.
2 Чтобы снять решетку, возьмите ее обеими руками за верхний и нижний края с левой стороны и осторожно потяните на себя, чтобы отделить левую часть решетки от колонки.
3 Затем переместите руки в среднюю часть решетки и еще раз осторожно потяните на себя верхний и нижний края, чтобы отсоединить среднюю часть.
4 Наконец, возьмите решетку обеими руками за верхний и нижний края с правой стороны и осторожно потяните на себя, чтобы отделить левую часть решетки от колонки.

Чистка корпуса динамика

В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При необходимости, протирайте тканью, смоченной нейтральным моющим средством, разбавленным в пяти или шести частях воды, и хорошо выжатой. Не пользуйтесь воском или моющими средствами для мебели.

Никогда не пользуйтесь растворителями, бепзином, инсектицидными распылителями или другими химическими веществами на или рядом с данным устройством, поскольку это вызовет коррозию поверхности.

Технические характеристики

Корпус.... Напольного типа с отражателем басов (магнитноэкранированный)

Конфигурация ....3 полосы

Низкочастотный динамик....16-см конус x 2

Средне/высокочастотный динамик .....14-см копус/3-см купол

Сопротивление 6Ω

Частотная характеристика....от 34 Гц до 100 кГц

Чувствительность.... 88,5 дБ (2,83 В)

Максимальная входная мощность ..... 160 Вт

Габаритные размеры .....723 (Ш) мм x 263 (В) мм x 387 (Г) мм

Bec 28 кг

Поставляемые в комплекте принадлежности

Шипы 3

Пробковые подкладки....3

Большие предохранительные нескольких подкладки.....2

Малые предохранительные нескольких подкладки .....4

Втулки из ценоматериала (А,В) 2

Основание динамика....1

Шайбы....2

Пружинная шайба ....1

Винт (M5 x L40)....1

Винты (M6 x L35) 6

Решетка 1

Инструкции по эксплуатации

Замечание

Технические характеристики и конструкция могут меняться без предварительного уведомления, в связи с вносимыми усовершенствованиями.

Магнитное экранирование

Данная акустическая система защищена магнитным экранированием. Однако, в зависимости от места установки, могут возникать цветовые искажения, если акустическая система установлена слишком близко к экрану телевизора.

Если это произойдет, выключите телевизор и включите его снова через 15 – 30 минут. Если проблема сохраняется, переместите акустическую систему подальше от телевизора.

является товарным знаком, наносимым на продукты, в которых применяется технология регулировки фазы Pioneer Phase Control. Дашная технология позволяет получать высококачественное звучание воспроизводимых каждым компопентом звуков посредством повышения точности пастройки уровня фазировки.

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A_Ru

銘謝購買日本先鋒公司產品。

4-1, Мегуро 1-Чоме, Мегуро-ку, Токио 153-8654, Япония
