BRUKSANVISNING S-8EX-QL PIONEER

Membran av magnesiumlegering....4

Basdrivenheter 4

Bashöljets konstruktion 4

Brytfrekvensnät. 4

Samarbete med Air Studios .... 4

Anslutning av kablarna....7

Membran av magnesiumlegering

Utgiven av Pioneer Corporation.

Installation og placering

Installationsanvisninger 5

Installation og placering

Medfølgende tilbehør

Pigge 3

Korkplader 3

Store skridsikre puder 2

Små skridsikre puder 4

Skumplastpropper (A,B)....2

Højttalerfod 1

Skiver 2

Fjederskive.... 1

Skrue (M5 x L40) 1

Skruer (M6 x L35) 6

Gitter 1

Brugsanvisning

Bemærk

Vi takker for innkjøpet av dette Pioneer-produktet.

Vennligst les igjennom denne brukerveiledningen slik at du blir godt fortrolig med riktig betjening av denne modellen.

Etter å ha nøye gjennomlest brukerveiledningen bør den oppbevares på et trygt sted for fremtidig konsultasjon.

Innhold

Før du går i gang

Eskens innhold

Informasjon om EX-serien

Teknologien som ligger bak S-8EX....3

CST....3

Membran av keramisk grafitt 3

Membraner av legert magnesium....4

Basselementet 4

Basselementenes kammerkonstruksjon....4

Delefilter....4

Samarbeid med Air Studios .... 4

Installasjon og plassering

Installering 5

Ved installering direkte på gulvet 5

Bruk av den medfølgende høyttalerfoten 5

Bruk av høyttalerstativet Pioneer CP-7EX....6

Valg av høyttalersystemets plassering 6

Tilkoblinger

Kobling til en forsterker....7

Tilkobling av kablene....7

Tilkoblinger med enkel-wiring 8

Bi-Wiring 8

Bi-forsterkningstilkoblinger (Bi-amping) 9

Annen informasjon

Bruk av skumplugger 10

Bruk av både A- og B-pluggen 10

Montering/fjerning av grillen....10

Rengjøring av høyttalerkabinettet 10

Spesifikasjoner 11

Før du går i gang

• Den nominelle impedansen for høyttalersystemet er 6 Ω. Koble høyttalersystemet til en forsterker som har en belastningsimpedanse på mellom 6 Ω og 16 Ω (modeller med "6 Ω – 16 Ω" avmerket på forsterkerens utgangsterminaler).
  For å unngå skade på høyttalerne pga. overbelastning bør du vennligst iaktta følgende forholdsregler:

- Ikke belast høyttalersystemet i overkant av det som er spesifisert som maksimal ytelse.

• Ved bruk av en grafisk equalizer for å forsterke lydbildet i høyfrekvensområdet må det ikke benyttes et overdrevent høyt volumnivå med forsterkeren.
• Forsøk aldri å trekke høye volumnivåer fra en forsterker med lav yteevne (forsterkerens harmoniske forvrengning vil øke og kan dermed påføre skade på høyttaleren).

Forsiktig: Installasjon

• Ved plassering av høyttalerne må du påse at de er forsvarlig sikret og unngå steder hvor de kan velte eller påføre personskader i tilfelle det oppstår en naturkatastrofe (som f.eks. jordskjelv).
• Ikke fest disse høyttalerne til vegger eller tak. De kan falle ned og dermed påføre personskader.
• Ikke monter høyttalerne høyt opp i et tak eller på en vegg. Hvis de festes uforsvarlig kan de falle ned og dermed påføre skade på person eller utstyr.
• Slå av og frakoble alt stereoutstyr og følg brukerveiledningene når komponenter skal tilkobles. Pass på å bruke egnede kabler for tilkoblingene.

Forsiktig: Ved bruk

• Ikke plasser høyttalerne på ustabile flater. Risiko for personskade oppstår hvis de velter, så vel som at utstyret kan skades.
• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre tid. Dette medfører risiko for brann.
• Ikke sitt eller stå på høyttalerne eller la barn leke oppå høyttalerne.
• Ikke plasser store eller tunge gjenstander oppå høyttalerne.
• Ikke legg magnetiske gjenstander som f.eks. skrutrekkere eller deler som inneholder jern i nærheten av tweeter- eller mellomtoneelementene. Høyttalerelementene benytter kraftige magneter, slik at gjenstander kan tiltrekkes og dermed forårsake personskader eller skade på membranene.

Hvis du ønsker å kaste dette produktet, må du ikke blande det med vanlig husholdningsavfall. Det finnes et separat innsamlingssystem for brukte elektronikkprodukter, som i henhold til lovgivningen krever korrekt spesialbehandling, gjenbruk og gjenvinning.

Private husholdninger i EU-landene, pluss Sveits og Norge kan levere brukte elektronikkprodukter gratis til bestemte anlegg for spesialavfall, eller til forhandleren (ved kjøp av et nytt, tilsvarende produkt).

I land som ikke er nevnt ovenfor, ber vi deg kontakte de lokale myndighetene for informasjon om korrekte avhendingsmetoder.

Når du gjør det, hjelper du til å sikre at det kasserte produktet blir korrekt behandlet, gjenbrukt eller gjenvunnet, og derved hindre at det forårsaker negative effekter på miljø og helse.

K058_No

Eskens innhold

Spike x 3

Korkskive x 3

Informasjon om EX-serien

EX-serien fra Pioneer er rikelig utstyrt med teknologisk knowhow hentet fra TAD-høyttalerne som er Pioneers flaggskip. EX-serien har blitt utviklet med det formål å skape den ultimate høyttaler innenfor sitt prisområde.

EX-seriens utforming og produksjon representerer det ytterste i Pioneers høyttalerteknologi som har blitt frembragt gjennom et større internasjonalt samarbeid.

Kjernen i høyttalersystemet er den såkalte Coherent Source Transducer (CST), som henter sin teknologi fra TAD. Tweeterens membran er montert konsentrisk i mellomtonenes øverste del slik at et lydkildepunkt oppstår for frekvensene 400 Hz til 100 kHz. CST garanterer at det forekommer en perfekt spektral balanse mellom de direkte og reflekterte lydene som mottas av lytterens ører, og gir et mer konsistent lydbilde gjennom hele rommet og forbedrer uttrykksevnen.

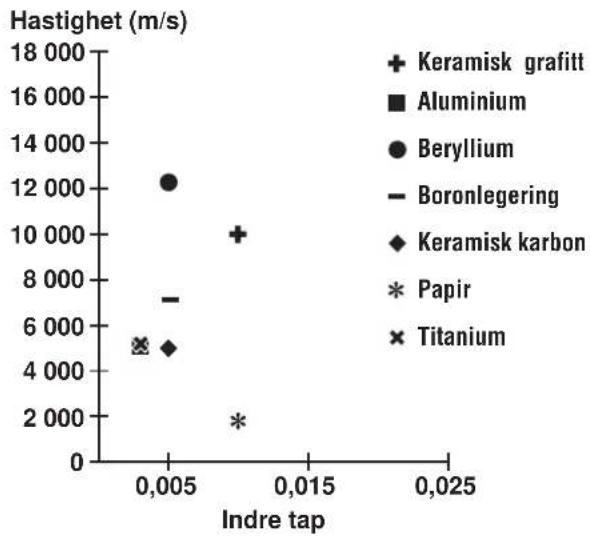

Membran av keramisk grafitt

CSTs tweeter er utstyrt med en membran av keramisk grafitt som gir styrke på toppnivå og dempeegenskaper som praktisk talt overgår et hvilket som helst annet materiale som for tiden blir brukt i high-end audio høyttalersystemer. Kombinasjonen av det keramiske grafittmaterialets letthet og eksepsjonelle styrke har ført til utviklingen av høyttalere med en membranresonans som strekker seg langt utenfor hørbare frekvenser.

Membraner av legert magnesium

CSTs mellomtone er utstyrt med en membran av legert magnesium hvis letthet og høye indre tap (god demping) frembringer fremragende transientgjengivelse og minimal farging av mellomtonen.

Basselementet

Elementet for bassen som er avbildet nedenfor tar hånd om den fundamentale delen av høyttalersystemet S-8EX. Elementets eksepsjonelle styrke har blitt oppnådd ved å bruke komposittmaterialet karbonaramid som opprinnelig ble skapt ved utviklingen av S-1EX for bruk i denne høyttalerens membraner. Pioneers eksklusive magnetiske kretsteknologi kalt LDMC, har blitt implementert for å ivareta linearitet hele veien fra lave til høye utgangsnivåer og for å oppnå minst mulig forvrengning.

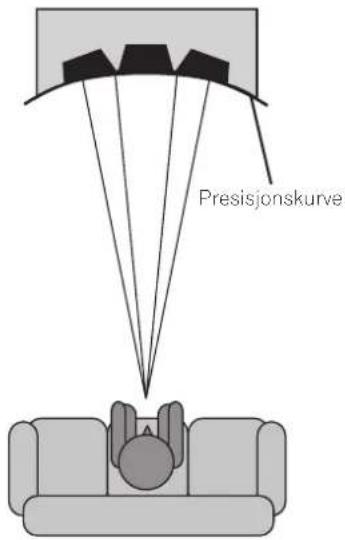

Basselementenes kammerkonstruksjon

Den unike utformingen av S-8EX oppstod av logisk nødvendige årsaker. For å kunne synkronisere lydens mottakstid fra CST og de to basselementene, har hvert element blitt montert oppå en baffel som bidrar til utformingen av en høyst delikat kurve eller "presisjonskurve" (se illustrasjonen nedenfor). Baffelen er laget av 65 mm tykt MDF (Medium Density Fiberboard), og er dermed sterk nok til å motstå trykket som utgår fra høyttalerelementene. I tillegg har bassporten blitt utskåret av en spesielt tykk blokk laget av MDF, som reduserer vindstøy og bevirker en klar og dyp bass.

Presisjonskurve

Delefilter

Delefilterne benytter kun komponenter av ypperste kvalitet. Høyttalerens luftspoler, ikke-induserende resistorer og filmkondensatorer i signalgangen har blitt valgt med stor omhu og er optimalisert for CST-elementet slik at signalet oppnår høyest mulig transparens. Basselementene er utstyrt med induktorkjerner laget av silikonstål som minimaliserer forvrengning og tap ved energioverføringen. Samtlige komponenter har blitt koplet direkte til deres respektive koplingsstykker i stedet for å gå gjennom et kretskort. Dette innebærer at signaltapet minimaliseres og maksimal ytelse oppnås.

Samarbeid med Air Studios

Det engelske Air Studios ble etablert i London av George Martin i 1969 og har opparbeidet seg udelt respekt fra uttallige artister som anerkjenner Air Studios som verdens ledende opptaksstudio. Etiketten fra Air Studios som modell S-8EX har blitt tildelt, er en pålitelig indikasjon på at høyttalerne er i stand til å produsere lyd av aller høyeste kvalitet slik det kreves av verdens fremste lydskapere.

Installasjon og plassering

Installering

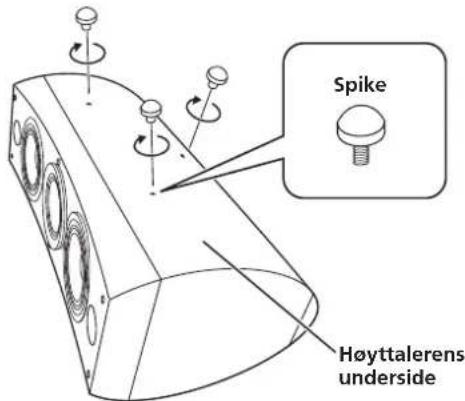

Bruk medfølgende spikes når du skal installere høyttalerne direkte på en gulvflate.

Installasjon

1 Skru hver spike inn i hvert av de metallgjengede hullene (M6) som er innfelt i høyttalerbunnen og stram de godt til.

Spike Høyttalerens underside

2 Legg ut korkskivene på egnede steder slik at spikenes spisser treffes när høyttaleren settes ned.
3 Legg høyttaleren oppå korkskivene.

Spikes kan påføre skade på gulvet hvis du unnlater å bruke korkskivene ved plassering av høyttalerne. Hvis du ønsker på bruke spikes anbefaler vi at du tar i bruk korkskivene.

Viktig

- Da hver enhet veier rundt 28 kg, er det svært risikofylt å justere spikemutteren samtidig med at en vipper på en høyttaler. Pass på å plassere enheten på et mykt underlag (som f.eks. et pledd) slik at gulvet ikke tar skade og utfør monteringen med minst to personer.

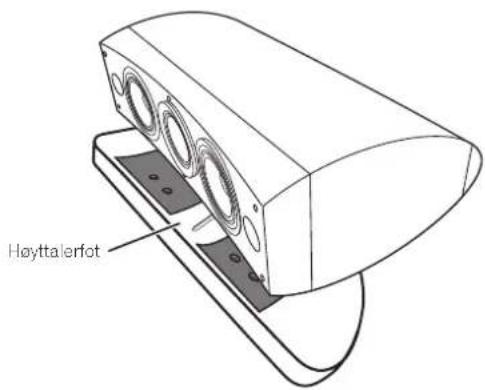

Bruk av den medfølgende høyttalerfoten

Ved bruk av den medfølgende høyttalerfoten er det ikke nødvendig å ta i bruk medfølgende spikes.

Installasjon

1 Fest medfølgende anti-glifelter (små) til de fire avmerkede posisjonene på bunnen av høyttalerne.

2 Fest medfølgende anti-glifelter (store) til de 2 avmerkede punktene på høyttalerfotens toppflate.

3 Legg høyttaleren oppå foten.

Bruk av den medfølgende høyttalerfoten muliggjør fininnstilling av høyttalerens vinkel.

Høyttalerfot

Viktig

- Ved bruk av den medfølgende høyttalerfoten skal høyttaleren ikke skrus fast i en bestemt stilling. Høyttaleren kan velte og forårsake personskader.

Bruk av høyttalerstativet Pioneer CP-7EX

Ved bruk av høyttalerstativet CP-7EX må den medfølgende høyttalerfoten festes til CP-7EXs stativsokler. Sett sammen stativet som vist nedenfor.

Installasjon

1 Fjern beskytterhettene fra de innfelte skruehullene i høyttalerfoten.

2 Fest høyttalerfoten til CP-7EXs stativsokler.

4 Bruk de medfølgende skruene (M5 x L40), fjærskiven og pakningen til å feste høyttaleren til stativet.

For å forhindre at høyttalerne velter bør du kun benytte de medfølgende skruene til å feste høyttalersystemet til høyttalerstativet. Les brukerveiledningen som følger med høyttalerstativet CP-7EX for flere detaljer.

Store anti-glifelt Pakning Fjærskive Skrue (M5xL40)

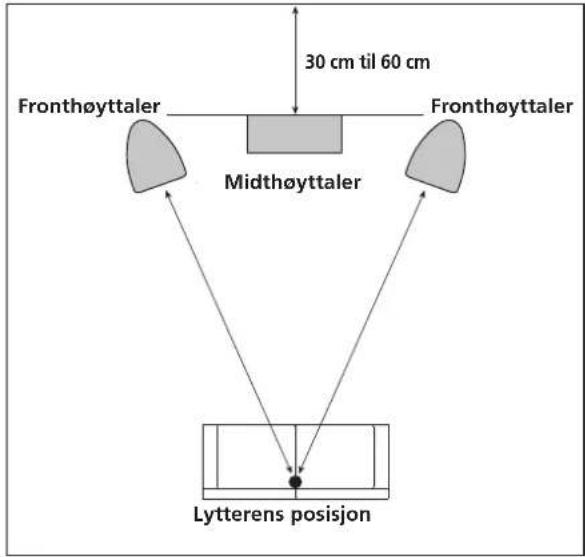

Valg av høyttalersystemets plassering

Valg av hvor høyttalersystemet S-8EX plasseres i et rom, kan ha sterk innvirkning dets prestasjonsevne hva angår bassytelse, tonal nøyaktighet og uttrykksevne. Ettersom alle rom er forskjellige bør dette avsnittet kun anses som en veiledning. Eksperimentering i det rommet du har til rådighet bør til syvende og sist gi det beste resultat.

Bruk fremstillingen nedenfor som veileder for å oppnå optimal plassering av høyttalerne.

30 cm til 60 cm Fronthøyttaler Fronthøyttaler Midthøyttaler Lytterens posisjon

Viktig

• Ikke plasser høyttalerne på steder hvor de kan utsettes for direkte sollys og unngå plassering i nærheten av varmeapparater eller klimaanlegg. Slike påkjenninger kan forårsake at høyttalerkabinettet vrir seg, avfarges eller at høyttalerelementene tar skade.
• Pioneer påtar seg ikke ansvar for skader som eventuelt oppstår ved sammenstilling, feil montering, utilstrekkelige forsterkninger, feil bruk av produktet, naturkatastrofer eller lignende.

Kobling til en forsterker

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette høyttalersystemet. Ta følgende forhold i betraktning ved valget av høyttalerkabler slik at du oppnår best mulig ytelse fra høyttalersystemet:

• Benytt tykkest mulige høyttalerkabler og la kablene være av kortest mulig lengde.
• Forskjellige kabler har ulike egenskaper. Dette bør overveies ved valg av kabeltype.
• Velg kabler med minst mulig motstand og pass på at kablene er koblet forsvarlig til høyttalerterminalene og forsterkeren.

ADVARSEL

Disse høyttalerkontaktene leder LIVSFARLIG strøm. Dra ut strømledningen før du kobler til eller fra høyttalerledningene og før du berører noen uisolerte deler, dette for å unngå fare for elektrisk støt.

Tilkobling av kablene

1 Skru av forsterkerens strøm.
2 Koble høyttalerkablene til inngangsterminalene (nedre) på hver høyttalers bakside. Inngangsterminalenes polaritet: rød er positiv (+) og sort er negativ (−).
3 Koble kabelens andre ender til forsterkerens utgangsterminaler (se forsterkerens brukerveiledning for en mer detaljert forklaring).

Slutningsbøyler Rød terminal (+) Sort terminal (-)

D3-4-2-2-3_A_No

• Hold i de nedre terminalskruene og drei de mot venstre (mot urviserne) og stikk kabeltrådene inn i hullene på terminalstolpen. Stram deretter til terminalskruen slik at sammenkoblingsbøylen så vel som kabeltrådene festes forsvarlig.
• Du kan også bruke bananplugger for denne tilkoblingen. Terminkapslene må først fjernes fra inngangsterminalen når du bruker av bananplugger.
• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd på lyden.
• Dersom det skulle forekomme at kabeltrådene skyves ut av en terminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter å fungere og til og med påføre skade på forsterkeren.

Tilkoblinger med enkel-wiring

Med enkel-wiring kobler du sammen områdene for mellomtone-til-diskant og lavfrekvensområdet på delefilteret med sammenkoblingsbøylen som medfølger denne enheten. Koble deretter (+)-ledningen fra forsterkeren til en av de røde terminalstolpene og (−)-ledningen til en av de sorte terminalstolpene som vist nedenfor.

(Kun én kanal blir vist) Forsterker (bakpanel) SPEAKERS OUTPUT Høyttaler HF - LF - HF + LFL+ Sammenkoblingsbøyle Høyttaler (bakside): Inngangspanel

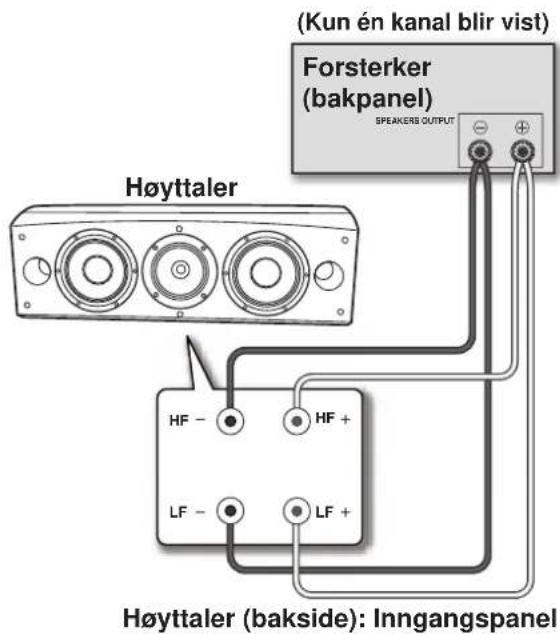

Tilkoblinger med Bi-Wiring

Med bi-wiringstilkoblinger kobler du separate høy- og lavfrekvensplugger fra forsterkerens til deres respektive terminaler på høytalersystemet. Dette resulterer i at CST-elementet og basselementet kobles direkte til forsterkeren uavhengig av hverandre, noe som gir deg frihet til å velge optimale kabler for hvert av elementene. Koble et sett kabler til den nedre rekken med terminaler (spesifikt delefilter for basselementet). Koble deretter andre sett med kabler til øvre terminaler (spesifikt delefilter for CST). Koble deretter begge sett med kabler til respektive terminaler på forsterkeren. Påse at begge (+)-ledninger kobles til (+)-terminalene på forsterkeren og at begge (−)-ledninger kobles til (−)-terminalene på forsterkeren som vist nedenfor.

(Kun én kanal blir vist) Forsterker (bakpanel) SPEAKERS OUTPUT Høyttaler HF - HF + LF - LF + Høyttaler (bakside): Inngangspanel

Bi-forsterkningstilkoblinger (Bi-amping)

Bi-forsterkning gir best ytelse når det benyttes dedikerte forsterkere for lavtone- og mellom-til-høytonefrekvensene.

Det finnes to konfigurasjoner å velge mellom som normalt kalles for horisontal eller vertikal bi-forsterkning.

Forsiktig

Husk å fjerne sammenkoblingsbøylene før du kobler til høyttalerkablene med bi-forsterkningskoblinger.

Forsterkerne kan ta skade hvis du unnlater å fjerne disse.

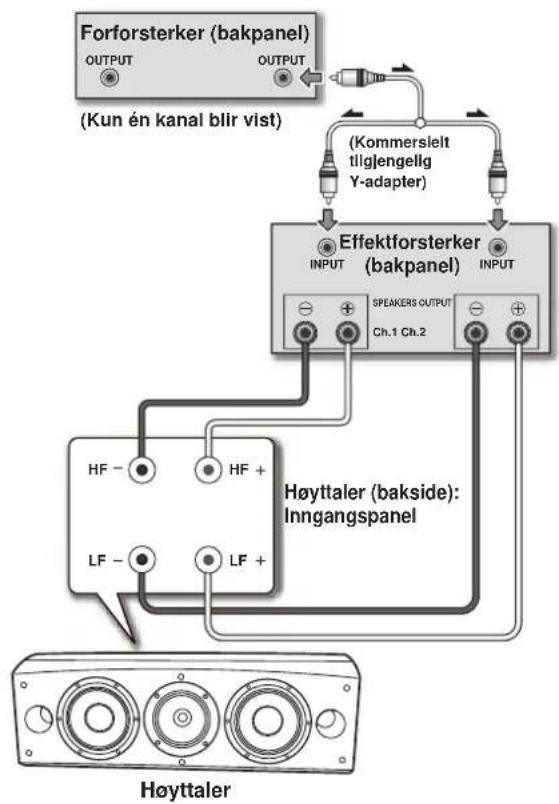

Vertikal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes identiske stereoforsterkere for hvert høyttalersystem. En kanal på hver forsterker driver de lavere frekvensene og den andre kanalen driver de høyere frekvensene som vist nedenfor.

Koble ett sett kabler til den nedre rekken med terminaler (spesifikt delefilter for bassfrekvensene).

Koble deretter det andre settet kabler fra den andre forsterkerkanalen til de øvre terminalene (spesifikt delefilter for CST).

Pass på å tilkoble begge (+)-ledninger til forsterkerens (+)-terminaler og begge (−)-ledninger til forsterkerens (−)-terminaler.

Horizontal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen kan du bruke forskjellige stereoførsterkere for lavere frekvenser på hvert høyttalersystem (f.eks. rørforsterkere for høyere frekvenser og fast tilstand for lavere frekvenser). Hver kanal på den ene forsterkeren driver de lavere frekvensene på hvert høyttalersystem og hver kanal på den andre forsterkeren driver mellomtoner og høyfrekvente områder som vist nedenfor.

Denne metoden krever at begge forsterkere har samme forsterkning. Hvis ikke vil det kunne høres en ubalanse mellom gjengivelsen av lavere til mellomtonefrekvensene fra høyttalersystemet. Rådfør deg med din forhandler hvis du er i tvil.

Annen informasjon

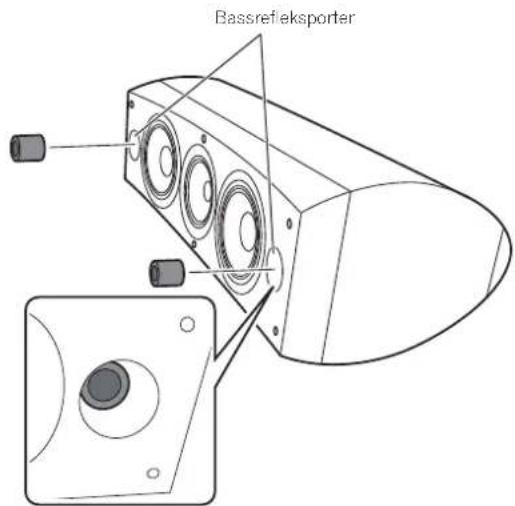

Bruk av skumplugger

Denne enheten er utstyrt med skumplugger som er nyttige for justering av bassens volumnivå. Disse brukes ved å skyve de forsiktig inn i bassrefleksportene på hver side a høyttaleren. Skyv inn enten utelukkende skumplugg A eller begge skumpluggene A og B slik at du oppnår best mulig lyd.

Bruk av både A- og B-pluggen

Bassrefleksporter

Montering/fjerning av grillen

Dette høyttalersystemet er utstyrt med griller som kan monteres og fjernes på følgende måte:

1 For å feste grillen fører du hullene på høyttaleren kant-i-kant med proppene på grillen og gir grillen et fast trykk.

2 For å ta av grillen tar du tak med begge i øvre og nedre kant på venstre side av grillen og trekker den forsiktig mot deg slike at venstre del skilles fra høyttaleren.

3 Skift grepet til midterste del på grillen og trekk øvre og nedre kanter forsiktig mot deg for å skille midtre del av grillen fra høyttaleren

4 Ta til slutt takt i øvre og nedre kant på høyre side av grillen og trekk den forsiktig mot deg slike at resten av grillen skilles fra høyttaleren.

Rengjøring av høyttalerkabinettet

Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å tørke det av med en tørr klut. Om nødvendig kan det tørkes av med en klut dyppet i et nøytralt rensemiddel som har blitt uttynnet fem til seks ganger med vann og deretter vridd godt opp. Unngå bruk av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insektspray eller andre kjemikalier på eller i nærheten av enhetene då disse kan tære på overflatene.

Spesifikasjoner

Kammer....Bassrefleks gulvstående type (magnetisk skjermet)

Konfigurasjon ....3-veis

Woofer 16 cm cone x 2

Mid tweeter 14 cm cone/3 cm dome

Impedanse 6Ω

Frekvensrespons 34 Hz til 100 kHz

Sensitivitet. 88,5 dB (2,83 V)

Maksimal inngangeffekt. 160 W

Utvendige dimensjoner . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm

Vekt. 28 kg

Medfølgende utstyr

Spike 3

Korkskiver 3

Spesifikasjoner og utforming kan bli endret uten forutgående varsel grunnet produktutbedringer.

Magnetisk skjerming

Dette høyttalersystemet er magnetisk skjermet. Avhengig av plasseringen kan det imidlertid forekomme fargeforvrengning dersom høyttalersystemet installeres svært nærme et TV-apparats skjerm.

Slå av TV-apparatet og slå det på igjen etter 15 - 30 minutter hvis dette forekommer. Dersom problemet fortsatt gjenstår bør høyttalersystemet flyttes i lengre avstand fra TV-apparatet.

er et varemerke som finnes på produkter som inneholder Pioneers fasekontrollteknologi (Phase Control). Denne teknologien muliggjør lydgjengivelse gjennom hver komponent ved å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.
