MANUALE UTENTE S-3EX-W PIONEER
Vi ringraziamo per avere acquistato questo prodotto Pioneer. Prima di usare il prodotto, leggere questo manuale d'istruzioni in modo da saperlo utilizzare correttamente. Finito di leggerlo, conservarlo in un luogo sicuro per poterlo riutilizzare in futuro.
Indice
Prima di cominciare
Contenuto della confezione
La serie EX
Tecnologia dietro gli S-3EX 34
CST....34
Diaframma in ceramica di grafite 34
Diaframma in lega di magnesio 34
Driver dei bassi....35
Struttura della cassa dei bassi 35
Reti di crossover....35
Collaborazione con gli Air Studios....35
Installazione e collocazione
Norme di installazione 36
Installazione dell'aggancio di sicurezza ....36
Scelta della posizione di installazione dei diffusori .....37
Collegamenti
Collegamento con un amplificatore 38
Collegamento dei cavi....38
Collegamenti a filo singolo....39
Collegamenti a doppio filo 39
Collegamenti a doppio amplificatore 40
Altre informazioni
Applicazione e rimozione della griglia di copertura....41
Pulizia del cabinet dei diffusori 41
Dali tecnici 41

Se si vuole eliminare questo prodotto, non pellarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziale in conformità alla leggi che richiedono appositi trattamenti, recupero e riciclo.
I privati cittadini dei paesi membri del 'UE, di Svizzera e Norvegia, possono restituirne senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si des dera acquistarne uno simile).
Per i paesi non citati qui socra, si proga di prendere contatto con lo autorità locali per il corretto metodo di smaltimento.
In questo modo, si è sicuni che il proprio prodotto e eliminato susirà il trattamento, recupero e il ciclo necessar per prevenire gli effetti potenzialemente negativi sull'amiciente e sul a vita dell'uomo.
K058_A_It

- L'impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore dotato di un'impedenza di carico che vada da 4 Ω a 16 Ω (un modello che porti sui terminali di collegamento dei diffusori l'indicazione "4 Ω–16 Ω"). Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:
- Non alimentare il diffusore con potenza oltre il massimo concesso.
- Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.
- Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.
Precauzioni per l'installazione
- Nell'installare quest'unità, controllare che sia ben ferma ed evitare le aree dove potrebbe cadere e causare ferimenti nel caso di disastri naturali, ad esempio un terremoto.
- Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.
- Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.
- Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.
Precauzioni per l'uso
- Non installare il diffusore su superfici poco stabili. Esso in caso di cadula può causare incidenti e danneggiarsi.
- Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
- Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochi.
• Non posare oggetti grandi o pesanti sul diffusore. - Non posare oggetti che producono campi magnetici, ad esempio cacciaviti o pezzi di metallo, vicino al tweeter o al midrange. Dato che i diffusori incorporano forti magneti, questi oggetti possono venirne attratti, causando ferite o danneggiando il diaframma.
AVVERTENZA
I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_It
Contenuto della confezione

Basi delle punte x3

Cuscinetti 3 tipi, 2 ciascuno

Gancio in metallo x1

Vite (per il gancio in metallo) x1
Griglia x1
Istruzioni di utilizzo






La serie EX
La serie EX, che include il grande know-how della serie di diffusori Pioneer TAD, è stata sviluppata per creare i diffusori migliori possibili in questa gamma di prezzo.
Il design e la produzione della serie EX sono il risultato di uno sforzo di livello internazionale che rappresenta quanto c'è di meglio nella tecnologia per diffusori di Pioneer.
Tecnologia dietro gli S-3EX
CST
Al cuore del sistema c'è un Coherent Source Trasducer (CST) o trasduttore a sorgente cocrente, derivante dalla tecnologia usata nei diffusori TAD. Il diaframma del tweeter è installato concentricamente entro l'apice del cono del midrange e genera una sorgente puntiforme di suono per frequenze fra i 400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento spettrale fra I suoni diretti e quelli riflessi che arrivano all'ascoltatore, rendendo il suono più costante in tulla la stanza e migliorando l'immagine acustica.

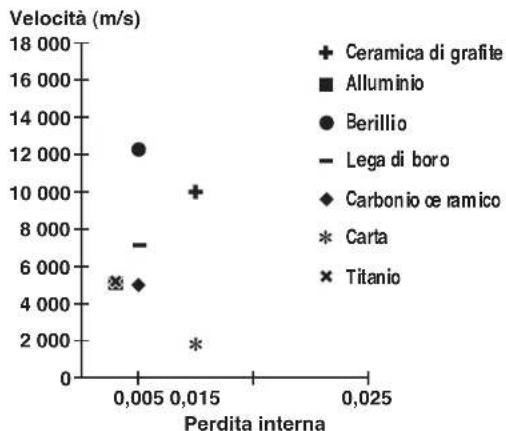

Diaframma in ceramica di grafite
Il tweeter del CST possiede diaframmi in ceramica di grafile dotati di caratteristiche di grandissima resistenza e smorzamento, praticamente senza rivali fra i materiali disponibili ed in uso per diffusori di alto livello. La leggerezza e l'eccezionale resistenza della ceramica di grafite si combinano a creare diffusori la risonanza dei cui diaframmi può venire spinta ben oltre la gamma dell'udibile.

scatter
| Perdita interna | Velocity (m/s) | Sample | | --------------- | -------------- | ------------------- | | 0.005 | 12000 | Berillio | | 0.015 | 10000 | Ceramica di grafite | | 0.005 | 7000 | Lega di boro | | 0.015 | 5000 | Carbonio ceramico | | 0.015 | 2000 | Carta | | 0.025 | 18000 | Titanio |Diaframma in lega di magnesio
Il midrange del CST possiede un diaframma in lega di magnesio le cui caratteristiche di leggerezza e alte perdite interne permettono un'alta transitorietà ed una colorazione minima dei toni medi.
Driver dei bassi
Il driver dei bassi visto di seguito sta alla base dei diffusori S-3EX. La forza di questo driver è il risultato del materiale composto di aramide/carbonio, creato originariamente durante lo sviluppo degli S-1EX, usato nel suo diaframma. La tecnologia di circuito magnetico LDMC, esclusiva di Pioneer, è stata incorporata per poter preservare la linearità da livelli bassi a livelli alti, minimizzando la distorsione.

Struttura della cassa dei bassi
La forma unica degli S-3EX si basa su una necessità logica. Por poter sincronizzare i tempi di arrivo del suono dal CST e dai due driver dei bassi, ciascun driver è collocato su di uno schermo acustico che contribuisce a crucare una curva delicatissima conosciuta come "curva di precisione" (vedi l'illustrazione che segue). Costituito da una MDF (Medium Density Fiberboard, o tavola in libra di vetro di media densità) spessa fino a 100 mm, questo schermo acustico è sufficientemente forte da contenere la forza degli elementi conduttori. Inoltre, l'apertura dei bassi è stata scolpita in un blocco estremamente spesso di MDF, producendo una riduzione del rumore del vento e quindi bassi chiari e profondi.
Reti di crossover
Le reti di crossover usano solo componenti eccezionali. Le bobine con nucleo ad aria, le resistenze non induttive e i condensatori a pellicola lungo il percorso del segnale sono scelli con cura ed ottimizzati per il driver del CST per dare al segnale la massima trasparenza, I driver dei bassi usano induttori al silicone con anima a piastrime di acciaio che minimizzano la distorsione e le perdite durante il trasferimento di energia. Tutti i componenti sono collegati direttamente ai loro cavi e non ad una scheda a circuiti stampati, permettendo perdite minime e prestazioni massime.
Collaborazione con gli Air Studios
Dalla loro fondazione da parte di George Martin nel 1969 a Londra, gli inglesi Air Studios si sono guadagnati il rispetto unanime di artisti che lo riconoscono essere il miglior studio di registrazione del mondo. Gli Air Studios hanno dato agli S-3EX il loro sigllo di approvazione ad indicare che sono in grado di produrre la grande qualità acustica richiesta dai creatori delle sonorità più pure del mondo.



Italiano



Installazione e collocazione
Norme di installazione

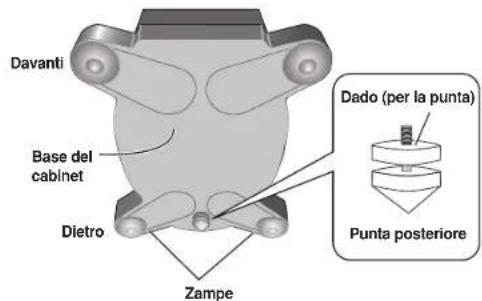

Questo diffusore è sostenuto in tre punti (le due zampe anteriori e la punta posteriore che si trova fra le due zampe posteriori).

1 Scegliere la posizione di installazione del diffusore prima di preparare le basi delle punte del diffusore.



2 Posare il diffusore sulle basi delle punte.
3 Se la zampa posteriore sinistra o destra tocca il suolo prima della punta posteriore, facendo si che il diffusore non sia in piano rispetto alla superficie su cui posa, regolare la punta posteriore in modo che si estenda fino a terra prima di ambedue le zampe posteriori.
4 Posare i cuscinetti di installazione acclusi sotto le zampe posteriori in modo che il diffusore sia ben stabile.
Scegliere lo spessore più adalto del cuscinetto fra i vari a disposizione.

Installazione dell'aggancio di sicurezza
- Usando la vite fornita, stringere bene l'aggancio di sicurezza sul retro del diffusore.

- Far passare una cordicella robusta da acquistarsi separatamente attraverso il gancio in metallo e fermare solidamente il diffusore al muro. Controllare che il muro cui il diffusore è fissato sia sufficientemente robusto per sostenere il peso del diffusore. Dopo aver fissato il diffusore, controllare che non possa cadere.
- Il caso di caduta, il diffusore può danneggiarsi.
- Non collegare il pezzo di metallo direttamente al muro. Deve venire usato solo con una corda robusta in modo che il diffusore non abbia a cadere.

- Far passare le corde attraverso il pezzo in metallo e fissare il diffusore al muro nel modo indicato qui sopra.
Non mettere il diffusore dove sarà esposto a luce solare diretta ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi anche gravemente.
Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.
Importante
- Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.
- Per precauzione, non installare l'unità in luoghi dove possa cadere su qualcuno che dorme in caso di terremoto.
- Quest'unità pesa ben 48 kg ed è quindi molto pericoloso provare a regolare il dato della sua punta inclinando il diffusore. Posare quest'unità sempre su qualcosa di morbido, ad esempio una coperta, in modo che non danneggi il pavimento ed installarla sempre insieme ad un assistente.

Scelta della posizione di installazione dei diffusori
La posizione all'interno della stanza di ascolto ha un grande impalto sulle prestazioni generali del diffusore S-3EX in termini di riproduzione dei bassi, accuratezza tonale ed immagine acustica. Ogni stanza ha le sue peculiarità e quanto segue è semplicemente una guida. La sperimentazione è il metodo migliore per raggiungere buoni risultati:
Usare il grafico che segue come guida per determinare la posizione ottimale per questi diffusori.
note bottom of C: La distanza “A” deve essere maggiore o uguale alla distanza “B”.
note right of C: Ciascun diffusore deve essere rivolto verso la posizione di ascolto.
Italiano


Importante
- In aree di grande umidità, usare un deumidificatore e, in aree troppo secche, usare un umidificatore per regolare l'umidità dell'aria. Evitare l'esposizione a luce solare diretta e non installare in aree vicino a sorgenti di calore.

37

Collegamenti
Collegamento con un amplificatore
Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore, Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:
- Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.
- Se la distanza dei diffusori sinistro e destro dall'amplificatore differisce, usare due cavi della stessa lunghezza, quella maggiore.
- I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.
- Scegliere cavi di resistenza il più bassa possibile e controllare che i cavi dei terminali dei diffusori e dell'amplificatore siano ben fissati.
Collegamento dei cavi
1 Spegnere l'amplificatore.
2 Collegare i cavi dei diffusori ai terminali di ingresso (inferiori) sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (-) nero.
3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

- Prondere le manopole dei terminali di ingresso inferiori, girarle verso sinistra (in senso antiorario) od inserire i cavi dei diffusori nei fori dei terminali, quindi stringere le manopole per fermare sia la barra breve che i cavi.
- Potete anche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana, togliere sempre il cappuccio in cima al terminale di ingresso.
- Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.
- Se i conduttori dei cavi fuoriescono dal terminali ed entrano in contallo l'uno con l'altro, il carico posto sull'amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
- Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se le polarità di uno dei diffusori (destro o sinistro) viene invertita.


Collegamenti a filo singolo
Nel caso di collegamenti a filo singolo, collegare le sezioni delle frequenze medio alte e basse della rete di crossover con il collegamento di messa in corto accluso all'unità, poi collegare il filo (+) del proprio amplificatore al terminale rosso ed il filo (-) del proprio amplificatore al terminale nero nel modo indicato qui di seguito.

Diffusore (retro): Pannello d'ingresso
Collegamenti a doppio filo
Nel caso si usino collegamenti a doppio filo, si collegano indipendentemente i diffusori alle prese delle alte e basse frequenze. Questo la si che il driver CST ed i driver dei bassi vengano collegati direttamente ed indipendentemente all'amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo a seconda del suo scopo. Collegare una serie di fili alla serie inferiore di terminali (rete specifica per i bassi). Collegare poi una seconda serie di fili alla serie superiore di terminali (rete specifica CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi dell'amplificatore. Collegare ambedue i fili (+) ai terminali (+) dell'amplificatore ed ambedue i fili (-) ai terminali (-) dell'amplificatore nel modo visualizzato di seguito.

Diffusore (retro): Pannello d'ingresso




Collegamenti a doppio amplificatore
La doppia amplificazione permette di ottenere le migliori prestazioni grazie all'uso di amplificatori dedicati specificamente ai medi ed agli aculti. Ci sono due possibili configurazioni, indicate comunemente risoettivamente come doppia amplificazione orizzontale e verticale.
Attenzione
Prima di collegare i cavi dei diffusori in una configurazione a doopia amplificazione, togliere sempre i collegamenti di messa in corto. Non facendolo si danneggiano gli amplificatori.
Doppia amplificazione verticale
In questa configurazione, due identici amplificatori stereo vengono usati per ciascun diffusore. Un canale di clascun amplificatore pilota la sezione delle basse frequenze e l'altro la sezione delle alte frequenze nel modo indicato qui di seguito.
Collegare una serie di fili dall'uscita di un canale alla serie inferiore di terminali (rete specifica per i bassi).
Collegare poi una seconda serie di fili dall'altro canale dell'amplificatore alla serie superiore di terminali (rete specifica CST).
Collegare ambedue i fili (+) ai terminali (+) dell'amplificatore ed ambedue i fili (-) ai terminali (-) dell'amplificatore.

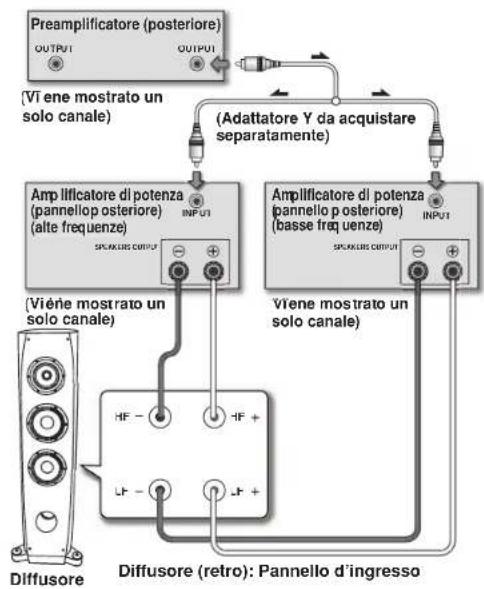

Doppia amplificazione orizzontale
In questa configurazione si possono usare differenti amplificatori stereo per le sezioni dei bassi e delle frequenze medio-alte dei diffusori, ad esempio amplificatori a valvole per le alte frequenze ed a stato solido per le basse frequenze. Ciascun canale degli amplificatori pilota la sezione delle basse frequenze di ciascun diffusore e ciascun canale dell'altro amplificatore pilota la sezione delle frequenze medio-alte nel modo indicato qui di scuito.
Questo metodo richiede un uguale guadagno di ambedue gli amplificatori per evitare una perdita di bilanciamento nella riproduzione delle basse frequenze e delle medie frequenze dai diffusori. In caso di dubbi, consultare il proprio negoziente di fiducia.





Altre informazioni
Applicazione e rimozione della griglia di copertura
Questo diffusore possiede una griglia di copertura installabile e rimovibile nel modo seguente:
1 Per applicare la copertura della griglia, allineare i fori del diffusore con le sporgenze della griglia e premere fermamente.
2 Per rimuovere la griglia di copertura, prenderne il fondo con ambedue le mani e tirare lentamente verso di sé per separare il fondo della griglia dal diffusore.
3 Far scivolare le mani verso la metà della griglia e tirare di nuovo verso di sé. Questo permetterà di staccare la sezione intermedia della griglia dal diffusore.
4 Ripetere infine la stessa operazione per la parte superiore della griglia e toglierla del tutto dal diffusore.

Pulizia del cabinet dei diffusori
Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito sci o sette volte con acqua, quindi strizzarlo bene. Non usare cere o culenti per mobilia.
Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.
Dati tecnici
| Cassa | Tipo bass-reflex da pavimento(schermata magneticamente) |
| Configurazione | a Irc vie |
| Woofer | coni da 16 cm x2 |
| Mid tweeter | conc da 14 cm / cupola da 3 cm |
| Impedenza nominale | 6 Ω |
| Risposta in frequenza | da 30 Hz a 100 kHz |
| Sensibilità | 68,5 dB (2.83 V) |
| Potenza in ingresso massima | 160 W |
| Dimensioni esterne | 350 (L) mm x 1294 (A) mm x 541 (P) mm |
| Peso | 48 kg |
Accessori in dotazione
| Basi delle punte | 3 |
| Cuscinetti | 3 tipi, 2 ciascuno |
| Gancio in metallo | 1 |
| Vite (per il gancio in metallo) | 1 |
| Griglia | 1 |
| Istruzioni di utilizzo |

Nota
I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.
Schermatura magnetica
Questo diffusore è schermato magneticamente. Tuttavia, se il diffusore è installato estremamente vicino ad un televisore, può causare aberrazioni cromatriche.
Se questo accado, spegnere il televisore e riaccenderlo dopo 15 a 30 minuti. Se il problema persiste, allontanare i diffusori dal televisore.

è un marchio di fabbrica messo sul prodotto che utilizza logia Phase Control di Pioneer. Questa tecnologia
permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.
Pubblicato da Pioneer Corporation.
Tutti i diritti riservati.
