Tilslutting

·此揚聲器系統具有 8 的阻抗，只能連接於設計負載阻抗為 8 的擴大機（擴大機的揚聲器輸出端子標籤應明確標明“8Ω”）。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：

·請勿對揚聲器提供超出輸入最大容許量的電源。
- 為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。
·請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大機諧波失真而加大音量有可能破壞揚聲器）。

注意：安装

·請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
·連接組件時，請關掉AV設備並把插銷拔下來。請參考操作手冊，務必確認清楚正確的連接電纜。
- 將中心揚聲器安裝在電視機下面。將中心揚聲器安裝在電視機頂上時，請務必用帶子或其他適當方法將其固定。否則，揚聲器會因受到地震等外部震動而從電視機上掉落，從而危害到附近的人或損壞揚聲器。

警告：使用時

·使用揚聲器時，請勿使其長時間播放失真的聲音。這樣做會導致揚聲器損壞，並埋下火災的禍根。
·請勿將沉重或大型物體放在揚聲器頂上。這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
- 揚聲器系統格柵不能拆卸。請勿試圖將其強制取下，因為這樣做會損壞格柵。
·本產品採用自回歸技術來保護揚聲器。如果接收太大的訊號時，揚聲器停止發出噪音，請降低擴大機的音量，並等候數秒鐘。保護功能將會自動失效。

S-SLW500

·本產品是一種無源超低音揚聲器，必須與VSX-S300或備有內置超低音揚聲器擴大機的其他音響設備搭配使用。
- 此揚聲器系統具有 4 的阻抗，只能連接於設計負載阻抗為 4 的擴大機（擴大機的揚聲器輸出端子標籤應明確標明“4Ω”）。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：

·請勿對揚聲器提供超出輸入最大容許量的電源。
- 為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。
·請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大機諧波失真而加大音量有可能破壞揚聲器）。

注意：安装

·請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
·連接組件時，請關掉AV設備並把插銷拔下來。請參考操作手冊，務必確認清楚正確的連接電纜。
·請勿將這些揚聲器掛在牆壁或天花板上，以免因掉落而導致受傷。

警告：使用時

• 使用揚聲器時，請勿使其長時間播放失真的聲音。這樣做會導致揚聲器損壞，並埋下火災的禍根。
  ·請勿將沉重或大型物體放在揚聲器頂上。這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
  ·請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊戲。這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
• 這些揚聲器系統的格柵不能拆卸，請勿強制將其取下，以免損壞格柵。

先鋒公司對因產品安裝不當、使用錯誤或修改、自然災害而導致的任何事故或損壞一概不負責。

揚聲器機箱的維護

平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布擦拭。請勿用家具用的打蠟或清潔劑。

由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、揮發油、殺虫劑或其他化學藥品。

包装箱中的内容

S-SL100-LR

• 揚聲器電纜 (4m)× 2
  ·防滑垫x8
• 保證卡 x1（只限於歐洲機型）
• 操作手册（本手册）

S-SL100CR

• 揚聲器電纜 (4m)× 1
• 搔聲器電纜 (10m)× 2
  ·防滑垫x12
• 保證卡 x1（只限於歐洲機型）
• 操作手册（本手册）

S-SLW500

• 揉聲器電纜 (3m)× 1
  ·防滑垫x4
• 密封件 x4
• 保證卡 x1（只限於歐洲機型）

安装

S-SL100-LR/S-SL100CR

使用防滑垫

視安裝地點的需要使用附送的防滑墊。

注意

將本裝置側著放在不會割傷本裝置的軟布或其他物料上。

S-SLW500

安裝超低音揚聲器

超低音揚聲器可以豎著放或橫著放。出廠設置為橫放。

垂直安裝時

1 腳是用十字頭螺絲固定的；請用十字頭螺絲起子將其取下。
2 腳安放處，請用附送的密封件來遮掩螺絲孔。
3 超低音揚聲器安裝表面的四角，請墊上防滑墊。請注意：防滑墊並非所有表面均有效，所以不要安裝在光滑的表面上。

步骤1

步骤2

步骤3

注意

·請勿試圖在本裝置傾斜時進行上述操作。請將本裝置側著放在不會割傷本裝置的軟布或其他物料上。

安装位置

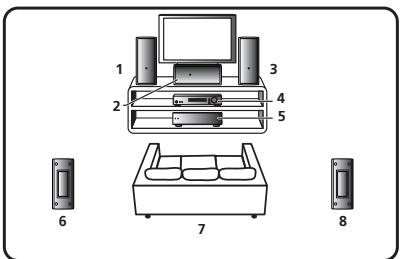

安装例：水平安装

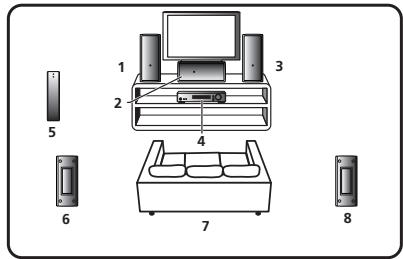

安装例：垂直安装

1 左前方揚聲器
2 中心揚聲器
3 右前方揚聲器
4 接收器
5 超低音揚聲器
6 環繞聲左邊揚聲器
7 聆聽位置
8 環繞聲右邊揚聲器

S-SL100-LR/S-SL100CR

• 左右安裝的前揚聲器要相距約1.8到 2.7m 。兩者要安裝得與電視機等距離，並使其離地高度相等。
• 選購件的揚聲器台架可以買來架構環繞聲揚聲器達到或稍高於聆聽者耳朵的高度，把它安裝得最為理想。
• 如果環繞聲揚聲器安裝得離聆聽者位置太遠，環繞聲效果將會降低。
• 本系統配備的揚聲器系統設計得能在 CRT 電視機或彩色監視器近旁使用。然而，若因如此安裝而導致彩色失真，則請關掉 CRT 電視機或彩色監視器的電源 15 到 30 分鐘，然後再打開電源。裝於 CRT 電視機或彩色監視器內的自消磁功能將會改善揚聲器對影像的影響。若彩色失真仍然沒有改善，請將揚聲器拿開，使其離屏幕遠一些。若附近裝有產生礦場的磁鐵或器件，將會與揚聲器系統相互作用而導致 CRT 電視機或彩色監視器的彩色失真。

S-SLW500

• 超低音揚聲器產生特別低的單耳聲，是利用人耳對低頻聲音的方向靈敏性很低這一事實的。因此，超低音揚聲器能放在各種不同的地方，但若放得太遠，超低音揚聲器和其他揚聲器的聲音間的聯動，聽起來會顯得很不自然。來自超低音揚聲器的聲音強度可以改變與牆壁的距離來加以調整。
• 超低音揚聲器並非磁性屏蔽的，所以不能放在電視機或監視器的近旁，因為磁體的互相作用會導致電視屏幕上的彩色失真。容易受到磁性影響的器件（磁卡、手錶、錄影帶等）請勿放在超低音揚聲器的附近。

注意

• 將揚聲器系統裝在電視機架或影音機架上時，機架或其他音響部件會因揚聲器震動而震動。要注意確認機架擱板或其他部件不因震動而位移。
  ·請勿將磁盤(DVD，CD)播放器放在超低音揚聲器頂上，因為聲音會因震動而跳越。
• 安裝時，要在本裝置的背面和牆壁之間留出 10cm 的間隙。垂直安裝時，也要在本裝置的左邊和牆壁之間留出 10cm 的間隙。如果留出的間距不夠，本裝置性能會發生異常或故障。
  ·因為揚聲器系統很重，安裝在不穩定的地方是極其危險的，應予嚴加禁止。揚聲器掉落會導致損壞或人員受傷。

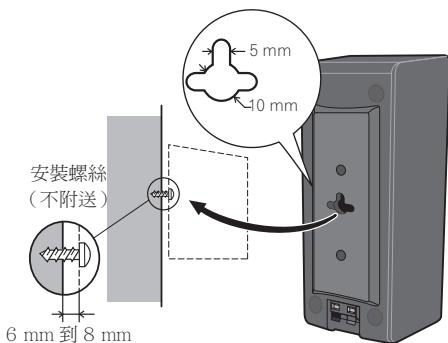

將揚聲器安裝在牆壁上時(S-SL100-LR/S-SL100CR)

前面，中心和環繞聲揚聲器上有一個安裝孔，能用來將揚聲器裝在牆壁上。

安装前

·切記揚聲器系統很重，其重量足以使螺絲鬆動或使牆壁質料不勝負荷，從而導致揚聲器掉落。請確認您要安裝揚聲器的牆壁足以支撐揚聲器。請勿安裝在膠合板或表面柔軟的牆壁上。
- 安裝螺絲不隨機附送。請使用適合於牆壁質料並足以支撐揚聲器重量的螺絲。

注意

·如果無法斷定牆壁的品質和強度，請向專業人員查詢。
·先鋒公司對因安裝不當而導致的事故或損壞一概不負責任。

注意

·請勿將本產品安裝在牆壁上或吊在天花板上。如果本裝置掉落，將會導致人員受傷。

連結

連結電線

1 將附送的揚聲器電線的一端連接於各揚聲器的背面。

• 將作有彩色標誌的的電線連接於紅色正極（+）端子；將扁平電線連接於黑色負極（一）端子。按下彈簧凸片，並如下圖所示插入電線。鬆開凸片將電線夾緊。

2 將電線的另一端連接於擴大機揚聲器輸出端子（詳見擴大機操作手冊）。

注意

• 這些揚聲器端子帶有危險的 (HAZARDOUS LIVE) 通電電壓。為了防止連接或斷開揚聲器電線時發生電震休克的危險，請在觸摸任何非絕緣零部件之前，先將電源線斷開。
  ·連接插頭之後，輕輕拉一下電線，確認電線的兩端牢靠地連接於端子上。連接不好會造成噪音和聲音中斷。
• 如果電線芯線脫離端子使芯線互相接觸，將會給接收器施加過大的額外負荷。這會導致擴大機停止動作，甚至於損壞接收器。
• 使用連接於接收器的成套揚聲器時，如果揚聲器之一（左或右）的極性（正負）接反，您將不能獲得正常的立體聲效果。

操作（S-SL100-LR/S-SL100CR）

因為S-SL100-LR/S-SL100CR設計成小型衛星揚聲器，要使其播出豐富的低音最好同時使用超低音揚聲器。在此情況下，請將擴大機（接收器）揚聲器設定值設定於“small”（小），並將交越頻率設定至 200Hz

規格

S-SL100-LR/S-SL100CR

機殼. 密閉箱書架型（磁性屏蔽）
外形. 10cm× 7cm ，實物尺寸
電阻 8Ω
频率範圍 100 Hz 到 20kHz
靈敏度 81dB
最大输入功率. 100W
外形尺寸……86.5mm（宽）×206mm（高）×85.5mm（深）
重量 0.7kg

附件(S-SL100-LR)

揚聲器電纜 (4m) 2
防滑垫 8
保證卡（只限於歐洲機型） 1
操作手册（本手册）

附件(S-SL100CR)

揚聲器電纜 (4m) 1
揚聲器電纜 (10m) 2
防滑垫 12
保證卡（只限於歐洲機型） 1
操作手册（本手册）

S-SLW500

機殼. 低音反射書架型

外形. 16cm 雉形

電阻 4Ω

频率範圍 35 Hz t 到 2.0kHz

靈敏度 78dB

最大输入功率. 100W

外形尺寸

外形尺寸……435 mm（宽）x 121 mm（高）x 360 mm（深）
外形尺寸...108.5mm（宽） x435mm （高） x360mm （深）

重量 4.5kg

附件

揚聲器電纜 (3m) 1
防滑垫 4
密封件 4
保證卡（只限於歐洲機型） 1

#

注

• S-SL100-LR出貨時每一包裝均附有兩個揚聲器系統。
• S-SL100CR出貨時每一包裝均附有三個揚聲器系統。
  ·規格及設計因產品改善而有所變更，恕不另行通知。

2

是根據日本先鋒公司開發的相控制的技術概念。這是通過到播放改善階段匹配特性的產品所授予的商標。

© 2011 日本先鋒公司。

版權所有。
