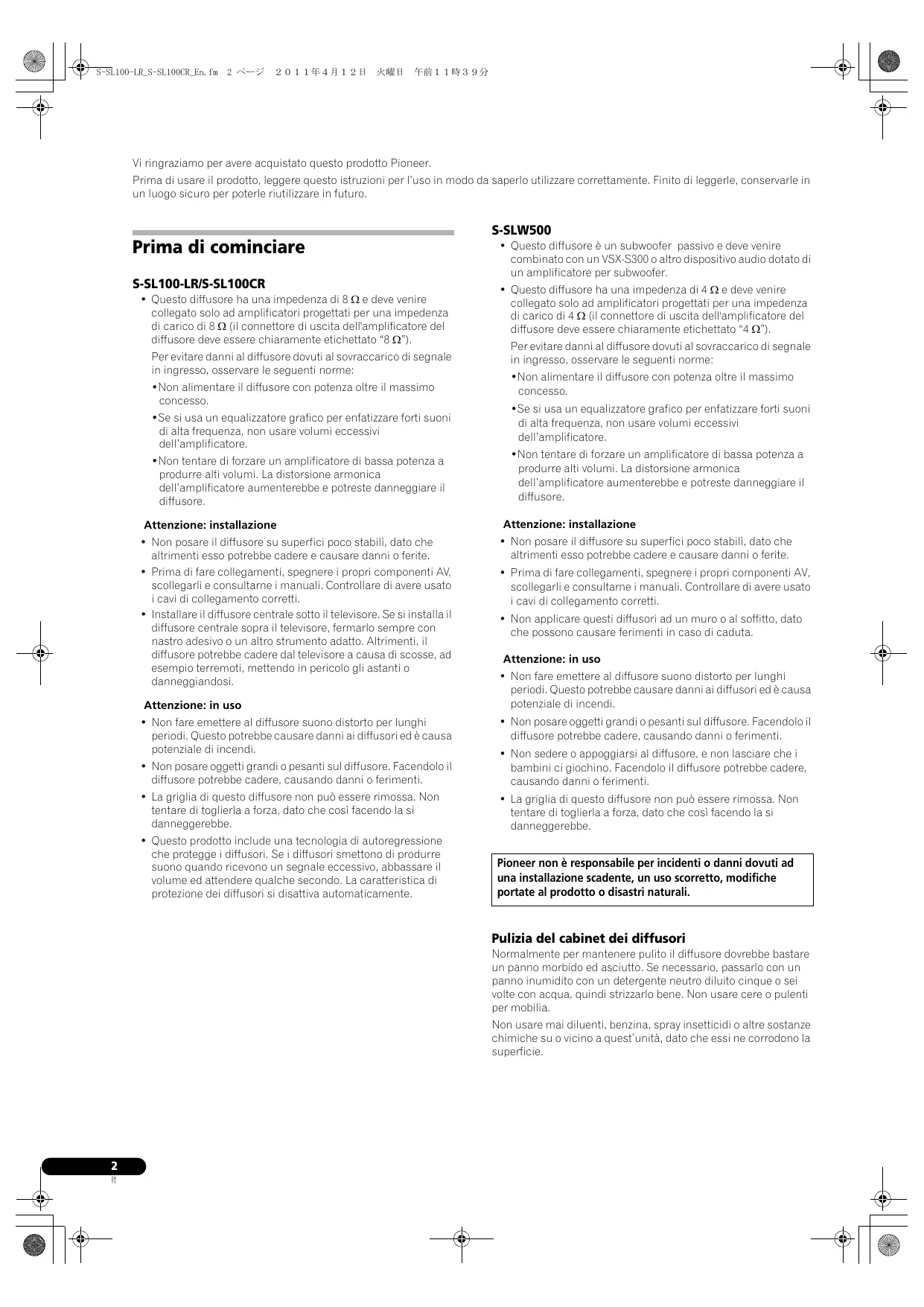

2011Æ4A12FA XMN Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo istruzioni per l'uso in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in

un luogo sicure per poterle riutilizzare in futuro

S-SL100-LR/S-SL100CR + Questo diffusore ha una impedenza di 8 Q e deve venire

collegato solo ad amplificatori progettati per una impedenza

di carico di 8 (il connettore di uscita dell'amplificatore del

diffusore deve essere chiaramente etichettato "8 0°)

Per evitare danni al diffusore dovuti al sovraccarico di segnale

in ingresso, osservare le seguenti norme:

+Non alimentare il diffusore con potenza oltre il massimo concesso.

+Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.

+Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.

Attenzione: installazione

+ Non posare il diffusore su superfici poco stabili, dato che altrimenti esso potrebbe cadere e causare danni o ferite. Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti

Installare il diffusore centrale sotto il televisore. Se si installail diffusore centrale sopra il televisore, fermarlo sempre con nastro adesivo o un altro strumento adatto. Altriment, il diffusore potrebbe cadere dal televisore a causa di scosse, ad esempio terremoti, mettendo in pericolo gli astanti o danneggiandosi

+ Non fare emettere al diffusore suano distorto per lunghi periodi. Questo potrebbe causare danni ai diffusori ed à causa potenziale di incendi.

+ Non posare oggetti grandi o pesanti sul diffusore. Facendolo il

diffusore potrebbe cadere, causando danni o ferimenti.

La griglia di questo diffusore non pud essere rimossa, Non

tentare di toglierla a forza, dato che cosi facendo la si

Questo prodotto include una tecnologia di autoregressione

che protegge i diffusori. Se i diffusori smettono di produrre

suono quando ricevono un segnale eccessivo, abbassare il

volume ed attendere qualche secando. La caratteristica di

protezione dei diffusori si disattiva automaticamente.

+ Questo diffusore à un subwoofer passive e deve venire combinata can un VSX-S300 o altro dispositivo audio dotato di un amplificatore per subwoofer. Questo diffusore ha una impedenza di 4 Q e deve venire collegato solo ad amplificatori progettati per una impedenza di carico di 4 @ (il connettore di uscita dell'amplificatore del diffusore deve essere chiaramente etichettato *4 Q°)

Per evitare danni al diffusore dovuti al sovraccarico di segnale

in ingresso, osservare le seguenti norme:

+Non alimentare il diffusore con potenza oltre il massimo concesso

+Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.

+Non tentare di forzare un amplificatore di bassa potenza a produrre alt volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.

Attenzione: installazione

+ Non posare il diffusore su superfici poco stabili, dato che altrimenti esso potrebbe cadere e causare danni o ferite.

+ Prima di fare collegamenti, spegnere i propri companenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti

+ Non applicare questi diffusori ad un muro o al soffitto, dato che possono causare ferimenti in caso di caduta.

+ Non fare emettere al diffusore suono distorto per lunghi periodi. Questo potrebbe causare danni ai diffusori ed à causa potenziale di incendi

+ Non posare oggetti grandi o pesanti sul diffusore. Facendolo il diffusore potrebbe cadere, causando danni o ferimenti

+ Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino. Facendoloil diffusore potrebbe cadere, causando danni o ferimenti

+ La griglia di questo diffusore non puè essere rimossa. Non tentare di toglierla a forza, dato che cosi facendo la si danneggerebbe.

Pioneer non à responsable per incidenti o danni dovuti ad una installazione scadente, un uso scorretto, modifiche portate al prodotto o disastri naturali.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.

2011#4HA12H XMEH ‘F1 139% # Les) PS & & S-SLW500 Contenuto della confezione Installazione del subwoofer

I! subwoofer à installabile con orientamento sia verticale sia

orizzontale. L'installazione di fabbrica è orizzontale. S-SL100-LR

+ Cavo dei diffusori (4 m) x 2 T + Cuscinetti antiscivolamento x 8

+ Scheda di garanzia x 1 (solo modello europeo) + Istruzioni per l'uso (questo documento) — = S-SL100CR + Cavo dei diffusori (4 rm) x 1 + Cavo dei diffusori (10 m) x2 + Cuscinetti antiscivolamento x 12 L— + Scheda di garanzia x 1 (solo modello europeo) ; : it l'uso (auesto d , Per l'installazione con orientamento verticale struzioni per l'uso (questa documento) 1 _Ipiedi ips; toglierle facendo uso di un cacciavite Phil S-SLW500

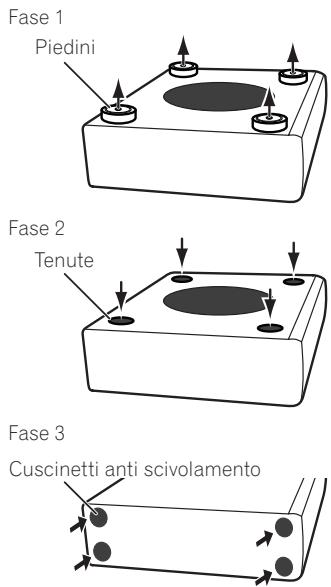

2 Applicare gli adesivi accessori nella posizione dove si

+ Cavo dei diffusori (3 m) x 1 jo dei diffusori (3 m) x trovavano i piedini per nascondere i fori delle viti.

+ Cuscinetti antiscivolamento x 4

3 Applicare i cuscinetti antiscivolamento ai quattro angl

* Tenutax4 della superficie dove installare il subwoofer. Notare che + Scheda di garanzia x 1 (solo modello europeo) cuscinetti antiscivolamento possono non funzionare pienamente su tutte le superfici, quindi non installare su superfici sdrucciolevoli. Installazione Fase Piedini À S-SL100-LR/S-SL100CR = Applicazione dei cuscinetti antiscivolamento = Usare i cuscinettiantiscivolamento in dotazione come necessario, El a seconda della posizione di installazione. F Hi \ 7 ATTENZIONE 7 À fase? Posare l'unità su di un lato su un panno morbido o altro materiale Tenute Ÿ +

Cuscinetti anti scivolamento

@1-Cuscinetti anti * scivolamento À aTrenzione

e + Non tentare di eseguire queste procedure mentre si inclina

l'unità. Posare l'unità su di un lato su un panno morbido o altro materiale che non la graffi

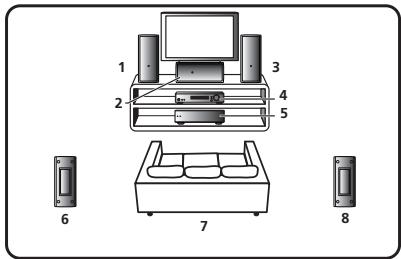

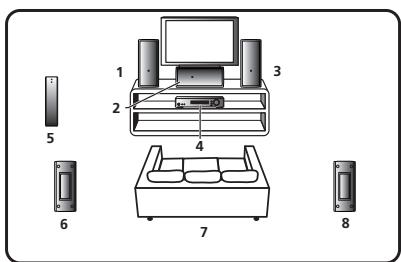

Esempio di installazione: Orientamento orizzontale

fusore anteriore sinistro Diffusore centrale

fusore anteriore destro Ricevitore

Diffusore surround sinistro Posizione di ascolto Diffusore surround destro

+ Il subwoofer non à schermato magneticamente e deve quindi essere tenuto lontano dal televisore o monitor, dato che i campi magnetici che produce possono causare aberrazioni cromatiche sul televisore. ! dispositivi sensibili ai campi magnetici (schede magnetiche, orologi da polso, nastri magnetici, ecc.) devono essere tenuti lontani dal subwoofer.

+ Se i diffusori vengono installati su di un rack TV o AV, questo o i componenti audio possono vibrare a causa delle vibrazioni prodotte dai diffusori. Fare si che il rack ed i componenti che contiene non cambino di posizione a causa delle vibrazioni Non installare lettori (di DVD, CD) sopra il subwoofer, dato che le vibrazioni possono far saltare il suono

Per l'installazione, lasciare almeno 10 cm di spazio fra il retro dell'unità ed i muri: per l'installazione verticale, lasciare almeno 10 em di spazio fra il lato sinistro della unità e i muri Se la distanza à insufficiente, questa unità potrebbe non rendere bene o guastarsi

Dato che i diffusari sono pesanti, l'installazione in posizioni poco stabili è molto pericolosa e deve essere evitata. Cadendo, un diffusore puè causare danni o ferite.

Installazione dei diffusori su di un muro (S-SL100-LR/S-SL100CR)

! diffusori anteriori, centrale e surround possiedono un foro di installazione utilizzabile per fissarli ad un muro.

Prima dell'installazione

S-SL100-LR/S-SL100CR + Idiffusori anteriari installati a destra e sinistra devono distare da 1,8 m a 2,7 m. Devo essere a distanza uguale sia dal televisore sia dal pavimento.

Sono disponibili basi per diffusori opzionali che facilitano una otimale installazione dei diffusori surround a 0 leggermente oitre l'altezza degli orecchi dell'ascoltatore.

L'effetto surround diminuisce se i diffusori surround sono molto distanti dalla posizione di ascolto.

I diffusori di questo sistema sono progettati per l'uso anche vicino a televisori dotati di tubo a raggi catodici o monitor a colori. Tuttavia, se la lora installazione causa aberrazioni cromatiche, provare a spegnere il televisare con tubo a raggi catodici o il monitor a colori per da 15 a 30 minuti e poi riaccenderlo. La funzione di smagnetizzazione posseduta dai televisori con tubo a raggi catodici o dal monitor a colori dovrebbe contribuire ad eliminare l'effetto dei diffusori sullimmagine. Se l'aberrazione cromatica continua, allontanare i diffusori dallo schermo. Se vicino a televisori con tubi a raggi catodici o monitor a colori si trovano dei magneti 0 dei dispositivi che producono campi magnetici, ad esempio questi diffusori, si potrebbero avere aberrazioni cromatiche sul loro scherma

+ Ilsubwoofer riproduce suoni di bassissima frequenza in mono perché l'orecchio umano à poco sensibile alla direzione dei suoni di bassa frequenza. Per questo, il subwoofer à installabile in varie posizioni ma, se troppo distante, il suo suono puè non essere in sincronia con quello degli altri diffusor. I volume del subwoofer à regolabile cambiandone la distanza dal muro.

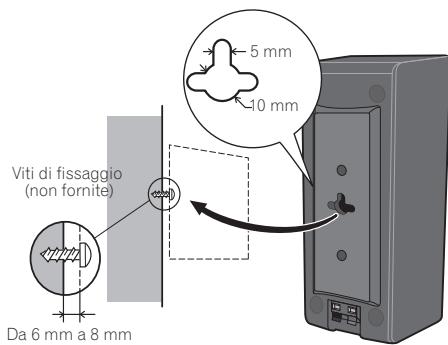

+ Tenere presente che i diffusori sono pesanti ed il loro peso potrebbe allentare la presa delle viti a del materiale del muro, facendoli cadere. Verificare che il muro su cui si installano i diffusori sia sufficientemente forte da sostenerli. Non installare su muri di compensato o di material softice.

+ Le viti di fissaggio non sono fomite. Usare viti adatte al materiale che compone il muro e capaci di sostenere il peso dei diffusori

À arrenzione + Se non si conoscono le caratteristiche e la robustezza del muro, rivolgersi ad uno specialista.

+ Pioneer non à responsabile di incidenti o danni dovuti ad una installazione scorretta.

+ Non fissare questo prodotto ad un muro e non sospenderlo dal soffitto. Se questa unità cade, puè causare ferimenti.

2011Æ4A12FA XMN Collegamento

Collegamento del cavo

1 Collegare un capo del cavo dei diffusori in dotazione al retro di ciascun fusore.

+ Collegare il filo con la riga colorata al terminale rosso (+); il filo normale va al terminale nero (+. Premere la linguetta a molla ed inserire il filo nel modo visto nella figura seguente. Lasciare andare la linguetta per fermare il fil.

2 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

+ Questi terminali contengono un voltaggio PERICOLOSO. Per evitare il rischio di folgorazioni nel collegare o scollegare i cavi dei diffusori, scollegare il cavo di alimentazione prima di toccare parti non isolate.

+ Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali Collegamenti scadenti possono causare rumore ed interruzioni del suono.

Se i conduttori dei cavi fuoriescono dai terminal ed entrano in contatto l'uno con l'aitro, il carico posto sul ricevitare à eccessivo. Questo puà impedimne il funzionamento a addirittura danneggiarlo.

Se si usano dei diffusori collegati ad un ricevitore, non otterrete un normale effetto stereo se la polarità (+, -) di uno dei diffusori (destro o sinistro) viene invertita.

Uso (S-SL100-LR/S-SL100CR)

Dato che gli S-SL100-LR/S-SL100CR sono progettati per essere diffusori satellite compatti, se ne raccomanda l’uso insieme ad un subwoofer per poter produrre un suono su di una gamma completa. In tal caso, regolare l'amplificatore (o ricevitore) su diffusori “piccoli e la frequenza di crossover su 200 Hz.

Configurazione 10 cm x 7 cm, tutta gamma

Gamma di frequenza Da 100 Hz a 20 kHz

Sensibilità 81 dB Potenza in ingresso massima 100 W Dimensioni esterne 86,5 (L) mm x 206 (A) mm x 85,5 (P) mm

Accessori in dotazione (S-SL100-LR)

Cavo dei diffusori (4 m) 2

Cuscinetti antiscivolamento 8

Scheda di garanzia (solo modello europeo) 1

Istruzioni per l'uso (questo document}

Accessori in dotazione (S-SL100CR)

Cavo dei diffusori (4 m) 1

Cavo dei diffusori (10 m) 2

Cuscinetti antiscivolamento 12 1

Scheda di garanzia (solo modello europeo) Istruzioni per l'uso (questo documento)

Cassa Tipo bass-reflex da scaffale Configurazione cono da 16 cm Impedenza 4Q Gamma di frequenza Da 35 Hz a 2,0 kHz

Sensibilità 78 dB Potenza in ingresso massima 100 W Dimensioni esterne Orientamento orizzontale. . 485 (L) mm x 121 (A) mm x 360 (P) mm Orientamento verticale. … . 108,5 (L) mm x 436 (A) mm x 360 (P) mm Peso 45kg

Accessori in dotazione

Cavo dei diffusori (8 m)

Cuscinetti antiscivolamento

Scheda di garanzia (solo modello europeo)

+ L'S-SL100-LR viene spedito con un dotazione di due diffusori per confezione.

+ L'S-SL100CR viene spedito con un dotazione ditre diffusori per confezione.

+ l dati tecnici ed il design sono soggetti a modifiche senza preawiso a causa di migliorie.

c ë un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.

© 2011 PIONEER CORPORATION. Tutti i diritti riservati.
