VorderInbetriebnahme

S-SL100-LR/S-SL100CR

• Dieses Laufsprechersystem besitzt eine Nennimpedanz von 8 Ω und davonoridausschlieblich an einen Versteller mit einer Lastimpedanz von 8 Ω angeschlossen werden (die Laufsprecherklemen des Verstellern müssen mit der Beschchriftung „8 Ω" gekennzeichnet sein).

Um eine Beschädigung des Laufsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

Die zulässige Belastbarkeit (Eingangspegel) these Lautsprechersystems dar auf keinen Fall übersritten werden.
- Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheiten, damit die Lautstärke am Verträker nicht auf einen übermäßig hohen Pegel eingestellt werden.
- Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verträker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verträkers und kann eine Beschädigung des Laufsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Stellen Sie den Laufsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschäftigung verursichtt.
• Schalten Sie die AV-Anlage aus, undziehen Sie alle Netzstecker ab, bevor Sie die Anschlusse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt daraufuf, die richtigen Anschlusskabel zu verwenden.
• Stellen Sie den Mittellautsprecher unterhalb des Fernsehgerätes auf. Wenn sich eine Aufstellung des Mittellautsprechers auf dem Fernsehgerät nicht vermeiden lasst, achten Sie darauf, diesen mit Klebeband oder auf eine andere geeignete Weise zu sichern. Anderenfalls besteht die Gefahr, dass der Lautsprecher aufgrund von externen Erschütterungen, z. B. bei einem Erdbeben, herunterfällig und Verletzungen verursacht oder beschädigt wird.

Vorsichtshinweise zum Betrieb

• Verwenden Sie den Lautspricher auf keinen Fall zur Wiedergabe von verzerrtem Klang über langere Zeiträume hinweg. Anderenfalls kann der Lautspricher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs.
• Stellen Sie keine schweren oder großen Gegenstände auf den Lautsprecher. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkilpt und Verletzungen oder eine Beschäftigung verursacht.
• Die Frontverkleidung these Lautspechers kann nicht abgenommen werden.itte versuchen Sie auf keinen Fall, die Frontverkleidung gewaltsam zu entfernen, da sie dadurch beschadigt werden kann.
• Dieses Produkt enthalt eine Autoregressions-Technologie zum Schutz der Laufsprecher. Falls ein Signal mit zu hohem Pegel zugeleitet wird, so dass die Laufsprecher keinen Ton mehr abgeben, verringern Sie die Lautstärke am Veränder, und warten Sie dann einige Sekunden, bis die Tonausgabe fortgesetzt wird. Die Schutzfunktion wird automatisch deaktiviert.

S-SLW500

• Bei diesen Produkt handelt es sich um einen passiven Subwoofer, der mit dem Modell VSX-S300 oder einem anderen Audiogerät kombiniert werden muss, dass über einen eingebauten Subwoofer-Veränder verfügt.
• Dieses Lautsprechersystem besitzt eine Nennimpedanz von 4 Ω und damit daher ausscheidlich an einen Veränder mit einer Lastimpedanz von 4 Ω angeschlossen werden (die Lautsprecherklemmen des Veränderkissen müssen mit der Beschchriftung „4 Ω“ gekennzeichnet sein).

Um eine Beschädigung des Laufsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

Die zulässige Belastbarkeit (Eingangspegel) desses Lautsprechersystems darauf auf keinen Fall übersritten werden.
- Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheiten, damit die Lautstärke am Veränder nicht auf einen übermäßig hohen Pegel eingestellt werden.
- Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Versteller mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstellerns und kann eine Beschädigung des Laufsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Stellen Sie den Laufsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkilpt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt daraufuf, die richtigen Anschlusskabel zu verwenden.
• Dieser Laufsprecherarf auf keine Fall an einer Wand oder der Deckemontiert werden, da er anderenfalls herunterfallen und Verletzungen verursachen kann.

Vorsichtshinweise zum Betrieb

• Verwenden Sie den Laufsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über länger Zeiträume hinweg. Anderenfalls kann der Laufsprecher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs.
• Stellen Sie keine schweren oder große Gegenstände auf den Laufsprecher. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
  -itte sorgen Sie davon, dass sich Personen nicht auf den Laufsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf dem Laufsprecher spielten. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
• Die Frontverkleidung theses Lautsprechers kann nicht abgenommen werden.itte versuchen Sie auf keinen Fall, die Frontverkleidung gewaltsam zu entfernen, da sie dadurch beschadigt werden kann.

Pioneer übernimmt keinerlei Haftung für Unfälle oder Schäden, die durch eine unsachgemäß Aufstellung, zweckent fremdeten Gebrauch bzw. Nachgestaltung des Produkts oder höhere Gewalt entstehen.

Reinigen des Laufsprechergebnäuses

Unter normalen Bedingungen setzen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergebnisses mit einem trockenen Tuch entfern. Falls hartnäckige Schutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ein hadnlich aus, und wischen Sie die Schutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdūnner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Höhe thesees Laufsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Mitgeliefertes Zubehör

S-SL100-LR

• Lautsprecherkabel (4m)× 2
  Rutschfestes Kissen x 8
• Garantiekarte x 1 (nur Modell für Europa)
  Bedienungsanleitung (dieses Dokument)

S-SL100CR

• Lautsprecherkabel (4m)× 1
• Lautsprecherkabel (10m)× 2
  Rutschfestes Kissen x 12
• Garantiekarte x 1 (nur Modell für Europa)
  Bedienungsanleitung (dieses Dokument)

S-SLW500

• Laufsprecherkabel (3m)× 1
  Rutschfestes Kissen x 4
  Aufkleber x 4
• Garantiekarte x 1 (nur Modell für Europa)

Aufstellung

S-SL100-LR/S-SL100CR

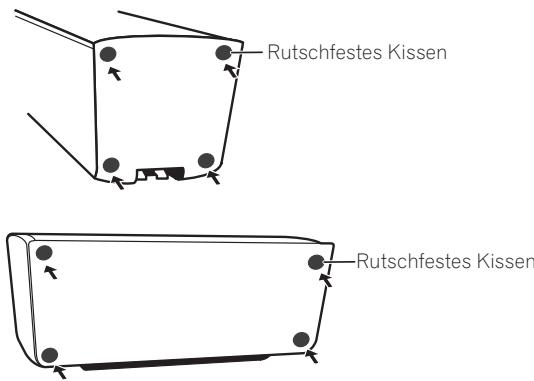

Anbringen der rutschfesten Kissen

Verwenden Sie die mitgelieferten rutschfesten Kissen nach Erfordernis entsprechend der Unterlandage am vorgesehenen Aufstellungsort.

VORSICHTSHINWEISE

Legen Sie den Laufsprecher auf eine Seite auf eine weiche Decke oder eine andere Unterlage in einem Material, das keine Kratzer verursachsen kann.

S-SLW500

Aufstellung des Subwooferers

Der Subwoofer kann wahlweise in vertikaler oder horizontaler Lage aufgestellt werden. Bei der Auslieferung aus dem Herstellerwerk ist der Lautspricher für die Aufstellung in horizontaler LageVBoreitet.

Für Aufstellung in vertikaler Lage

1 Die Fübe sind mit Kreuzschlitzschrauben befestigt; verwenden Sie einen Kreuzschlitzschraubendreher, um die Fübe zu entfernen.
2 Befestigen Sie die mitgelieferten Aufkleber an den Stellen, von denen die Fuß entfernt wurden, um die Schraubenlocher zu verdecken.
3 Befestigen Sie die rutschfesten Kissen an den vier Ecken der Oberfläche, auf der der Subwoofer aufgestellt werden soll.itte beachten Sie,dafes rutschfesten Kissen nicht bei allen Arten von Unterlagen wirksam sind,so dass eine Aufstellung auf einer glatten Oberfläche zu vermeiden ist.

Schritt 1

Schritt 2
Schritt 3

Rutschfeste Kissen

VORSICHTSHINWEISE

• Halten Sie den Subwoofer bei der Ausführung dieser Arbeitsschritte nicht in einem Winkel geneigt. Legen Sie den Laufsprecher auf eine Seite auf eine weiche Decke oder eine andere Unterlage in einem Material, das keine Kratzer verursachen kann.

Aufstellungssort

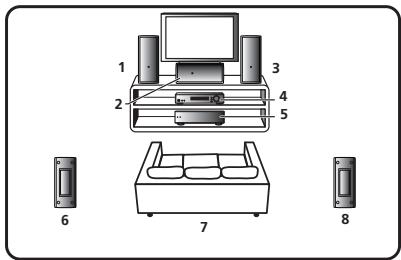

Aufstellungsbeispel: Horizontale Ausrichtung

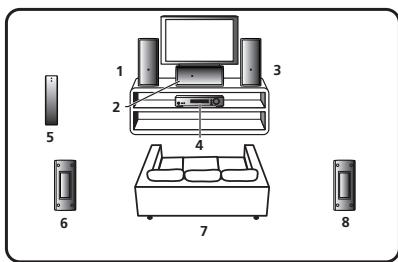

Aufstellungsbeispel: Vertikale Ausrichtung

1 Linker Frontlawsprecher
2 Mittellautsprecher
3 Rechter Frontlautsprecher
4 Receiver
5 Subwoofer
6 Linker Surround-Laufsprecher
7 Hörposition
8 Rechter Surround-Lautsprecher

S-SL100-LR/S-SL100CR

• Zwischen dem rechten und dem linken Frontlautsprecher solle ein Abstand von ca. 1,8 m bis 2,7 m vorhanden sein. Die beiden Frontlautsprecher sollenen jeweils im gleichen Abstand vom Fernsehgerat und auf gleicher Höhe über dem Boden aufgestellt werden.
• Lautspricherstandener sind als Sonderzubehör erhältlich, die eine optimale Aufstellung der Surround-Lautspricher auf oder gingefugig über dem Ohrenniveau an der Hörposition ermögenlich.
• Wenn die Surround-Lautsprecher in einem zu großen Abstand von der Hörposition aufgestellt werden, kann der optimale Surround-Effekt nicht erzielt werden.
• Das Lautsprechersystem dieser Anlage ist auf den Betrieb in der Nähe eines herkömmlichen Fernsehgerätes oder Farbmonitors mit Kathodenstrahrlöhre ausgelegt. Falls jedoch aufgrund der Aufstellung Farbezerrungen auftreten, schalten Sie das Fernsehgrät bzw. den Farbmonitor mit Kathodenstrahrlöhre 15 Minuten bis 30 Minuten lang aus und dann wieder ein. In den meisten Fällen beseitigt die eingebaute Entmagnetisierungsfunktion des Fernsehgerätes bzw. Farbmonitors mit Kathodenstrahrlöhre derartige durch die Lautsprecher verursachten Bildstorungen. Falls die Farbezerrungen auf diese Weise nicht automatisch beseitigt werden, sorgen Sie für einen größeren Abstand der Lautsprecher vom Bildschirm. Wenn sich Magneten oder Geräte, die Magnetfelder erzeugen, in der Nähe befinden, kommt es möglicherweise zu einer gegenseitigen Beeinflussung mit dem Lautsprechersystem, die Farbezerrungen auf dem Bildschirm eines herkömmlichen Fernsehgerätes oder Farbmonitors mit Kathodenstrahrlöhre verursachen kann.

S-SLW500

• Der Subwoofer gibt sehr tiefe Frenzen monaural wieder, da das menschliche Gehör im tiefen Frenzbereich kein genaues Ortungsvermögen besitz und die Richtung, aus der der Schall eintrifft, nicht entsprechenden kann. Daher kann der Subwoofer an einem beliebigen Ort im Hörraum aufgestellt werden, sofern kein so großer Abstand besteht, dass eine unnatürlich wirkende Klangbalance zwischen dem Subwoofer und den übrigen Lautsprechern erhalten wird. Die Intensität des vom Subwoofer abgegebenen Klangs kann justiert werden, indem der Abstand des Subwooferrs zur{nachsten Wand geändert wird.
• Da der Subwoofer nicht magnetisch abgeschirmt ist, sollte er nicht in der Nähe eines Fernsehgerätes oder Monitors aufgestellt werden; anderenfalls kann es aufgrund von magnetischen Einstreuungen zu Verzerrungen und Farbstörungen im Fernsehbildkommen. Gegenstände, die für magnetische Einstreuungen empfindlich sind (aufmagnetisierte Bank- oder Monatskarten, Armbanduhren, Videokassetten usw.) sollenn nicht in die Nähe des Subwoofer gesbracht werden.

VORSICHTSHINWEISE

• Wenn das Laufsprechersystem auf einem Fenseh- oder Hi-Fi-Schrank aufgestellt wird, kann es durch die vom Laufsprecher erzeugten Mechanischen Schwingungen zu Vibrationen des Schrankes oder der anderen Komponenten kommt. Stellen Sie safer, dass sich die Regale des Schrankes oder die anderen Komponenten wegen der mechanismischen Schwingungen nicht verschieben.
• Stellen Sie keine Disc-Player (DVD, CD) auf dem Subwoofer auf, da die mechanischen Schwingungen anderenfalls Tonaussetzer verursachen können.
• Halten Sie bei der Aufstellung einen Mindestabstand von 10 cm zwischen der Rückseite des Laufsprechers und einer Wand ein; bei Aufstellung in vertikaler Lage ist zusätzlich ein Mindestabstand von 10 cm zwischen der linken Seite des Laufsprechers und einer Wand einzuhalten. Falls kein ausreichender Abstand besteht, entwickelt der Laufsprecher u. U. nicht seine volle Leistung, oder eine Funktionstörung tritt auf.
• Wegen des hohen Gewichts des Lautspechers ist eine Aufstellung auf einer unstabilen Unterlage außerst gefährlich und ist unbedingt zu vermeiden! Falls der Lautspecher herunterfällt, besteht die Gefahr von Verletzungen und einer Beschäftigung.

Wandmontage der Laufsprecher (S-SL100-LR/S-SL100CR)

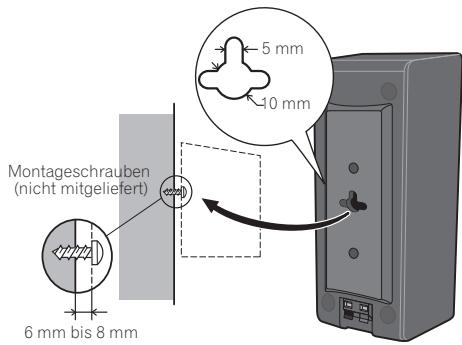

Die Frontlautsprecher, der Mittellautsprecher und die Surround-. Laufsprecher besitzen jeweils ein Montageloch, das zur Montage des Laufsprechers an einer Wand verwendet werden kann.

Vor der Montage

-itte bedenken Sie, dass这点es Laufsprechersystem schwer ist und sein Gewicht dazu führen konnte, dass sich die Montageschrauben lockern oder der Werkstoff der Wand keinen ausreichenden Halt bietet, so dass der Laufsprecher herunterfällt. Vergewissem Sie sich, dass das Tragvermögen der zur Montage vorgesehenen Wand für das Gewicht der Laufsprecher ausrecht. Montieren Sie die Laufsprecher auf keinen Fall an einer Wand aus Sperrholz oder mit einer weichen Oberfläche.
- Montageschrauben gehören nicht zum Lieferumfang. Verwenden Sie ausschiedlich Schrauben, die für den Werkstoff der Wand geeignet sind und das Gewicht der Lautsprecher-Tragen können.

VORSICHTSHINWEISE

• Falls Sie die Beschaffenheit und das Tragvermögen der Wand nicht selbst ermittelt sein, siehen Sieitte einen Fachmann zu Rate.
• Pioneer übernimmt keinerlei Haftung für Unfälle oder Schäden, die auf eine unsachgemäße Montage zurückzuführen sind.

VORSICHTSHINWEISE

• Dieses Produkt darft nicht an einer Wand montiert oder an einer Decke aufgehigt werden. Anderenfalls besteht die Gefahr, dass das Gerät herunterfällt und Verletzungen verursacht.

Anschlüsse

Anschlieben der Kabel

1 SchlieBen Sie ein Ende des mitgelieferten Lautsprechekabels an die Eingangsklemmen an der Rückseite jedem Lautsprechers an.

• Schlieben Sie das Kabel mit der farbigen Markierung an die rote (+) Lautsprecherklemme an, das andere Kabel an die schwarze (-) Lautsprecherklemme. Drucken Sie die unter Federspannung stehenden Hebel der Klemmen herunter, und führen Sie die blanken Drahte der Kabel wie in der Abbildung gezeigt in die Löscher in den Klemmen ein. Lassen Sie den Hebel wieder los, um den Draht in der Klemme zu sichern.

2 Schließen Sie das andere Ende jedem Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verständers an (Einzelheiten hierzu findinge Sie in der Bedienungsanleitung Ihres Verständers).

VORSICHTSHINWEISE

• An den Lautsprecherklemmen这点es Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschlieben oder Abtrennen der Lautsprecher von der Netzesteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden.
• Ziehen Sie nach dem Herstellen der Anschlüsse schatt an jeder Lautspracherkabel, um sicherzustellen, dass die Drahte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so welt aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verständkers verursachen. In einem solchen Fall stellt der Verständker möglichwerse den Betrieb ein, und es kann)sogar zu einer Beschädigung des Verständkers kommt.

• Falls ein Paar Lautsprecher versehentlich mit vertauschter Polarität (+, -) an einen Verständiger angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

Betrieb (S-SL100-LR/S-SL100CR)

Da es sich bei den Modellen S-SL100-LR und S-SL100CR jeweils um kompakte Satellitenlautspricher handelt, wird empfohlen, diese gemeinsam mit einem Subwoofer zu verwenden, um dynamische Basse zu erhalten. In einem solchen Fall wahlen Sie am Verständiger (zw. Receiver) die Lautsprachereinstellung „Klein", und stellen Sie die Übernehmefrequenz auf 200 Hz ein.

Technische Daten

S-SL100-LR/S-SL100CR

Gehäuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. (magnetisch abgeschirmt)

Aufbau 10 cm x 7 cm, Breitbandloutsprecher
Impedanz 8 Ω

Frequenzgang 100 Hz bis 20 kHz

Empfindlichkeit. 81 dB

Maximale Belastbarkeit 100 W

AuBenabmessungen .86,5 B) mm x 206 H) mm x 85,5 T) mm

Masse 0,7 kg

Mitgeliefertes Zubehör (S-SL100-LR)

Lautsprecherkabel (4 m) 2

Rutschfestes Kissen. 8

Garantiekarte (nur Modell fur Europa) 1

Bedienungsanleitung (dieses Dokument)

Mitgeliefertes Zubehör (S-SL100-CR)

Lautsprecherkabel (4 m) 1

Lautsprecherkabel (10 m) 2

Rutschfestes Kissen. 12

Garantiekarte (nur Modell fur Europa) 1

Bedienungsanleitung (dieses Dokument)

S-SLW500

Gehäuse Bassreflex-Regalausfuhrung

Aufbau 16-cm-Konus

Impedanz 4Ω

Frequenzgang. 35 Hz bis 2,0 kHz

Empfindlichkeit. 78 dB

Maximale Belastbarkeit 100 W

Außenabmessungen

Horizontale Ausrichtung 435 (B) mm x 121 (H) mm x 360 (T) mm

Vertikale Ausrichtung . . . 108,5 (B) mm x 435 (H) mm x 360 (T) mm

Masse 4,5 kg

Mitgeliefertes Zubehor

Lautsprecherkabel (3 m) 1

Rutschfestes Kissen 4

Aufkleber. 4

Garantiekarte (nur Modell fur Europa) 1

Hinweis

Zwei Laufsprechersysteme sind im Verpackungskarton des Modells S-SL100-LR enthalten.
- Drei Laufsprechersysteme sind im Verpackungskarton des Modells S-SL100CR enthalten.
- Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die heers Phase Control-Technologie ausgestattet sind. Dieseogie gewährleistet eine hochwertige Klangreproduktionreffenden Gerätes durch eine Verbesserung der phasenanpassung.

Alle Rechte vorbehalten.

Für Modell fur Europa

Mischen Sie thises Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfläten. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neuen Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgehrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichene negative Einflüsse auf die Umwelt und die mensliche Gesundheit vermieden werden.
