GEBRUIKSAANWIJZING HTP-SL050 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werkking. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

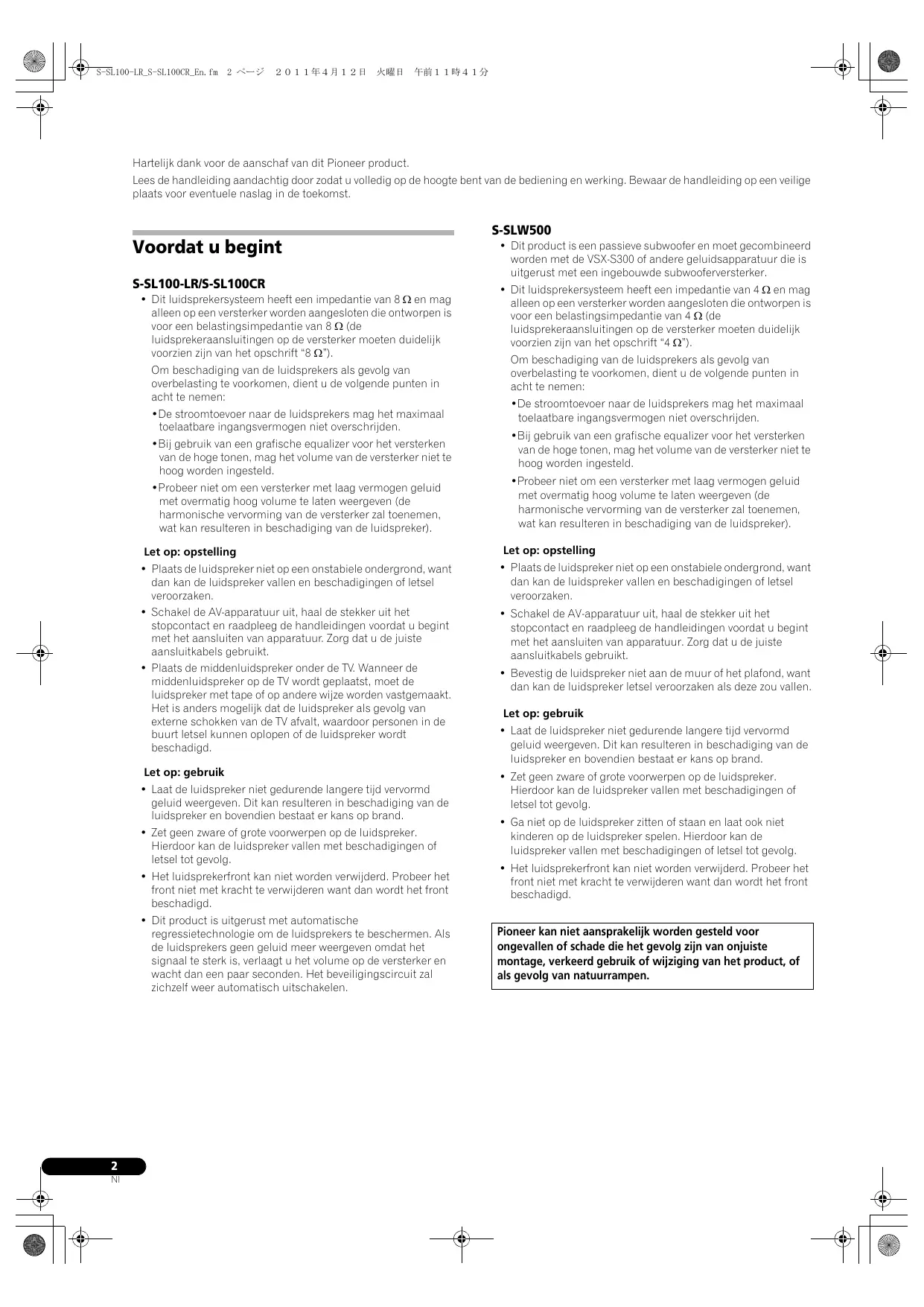

Voordat u begint

S-SL100-LR/S-SL100CR

• Dit luidsprekersysteme heeft een impedantie van 8 en mag alleen op een versterker worden aangesloten die ontworpen is voor een belastingsimpedantie van 8 (de luidsprekeraansluitingen op de versterker要去en duidelijk voorzien zijn van het opschrift "8)

Om beschadiging van de luidspekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:

• De stroomtoevoer maar de luidspekers mag het maximaal toelaatbare ingangsvermogen Niet overschrijden.
• Bij gelebruik van een grafische equalizer voor het versterken van de hove tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
• Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te lately weergeven (de harmonische verrorming van de versterker za toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Plaats de luidspreker Niet op een onstabiele ondergrond, want dan kan de luidspreker vallen en beschadigingen of letselveroorzaken.
• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gelebruikt.
• Plaats de middenluidspreker onder de TV. Wanner de middenluidspreker op de TV worden geplaatst,要去 de luidspreker met tape of op andere wijze worden vastgemaakt. Het is anders möglichk dat de luidspreker als gevolg van externe schokken van de TV avalt,waardoor Personen in de buurt letsel konnen oplopen of de luidspreker worden beschadigd.

Let op: gebruik

• Laat de luidspreker Niet gedurende langereijd verrormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.
• Zet geen zware of grote voorwerpen op de luidspreker. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gezolg.
• Het luidsprekerfront kan nicht worden verwijderd. Probeer het front Niet met kracht te verwijdenen want dan worden het front beschadigd.
• Dit product is uitgerust met automatische regressietechnologie om de luidsprekers te beschermen. Als de luidsprekers geen geluid meer weergeven,ondat het signaal te sterk is,verlaagt u het volume op de versterker en腔cht dan een paar seconden.Het beveiligingscircuit zal zichelfeer automatisch uitschakelen.

S-SLW500

• Dit product is een passieve subwoofer en moet gecombineerd worden met de VSX-S300 of andere geluidsapparatuur die isuitgerust met een ingebouwde subwooferversterker.
• Dit luidsprekersysteme heeft een impedantie van 4 en mag alleen op een versterker worden aangesloten die ontworpen is voor een belastingsimpedantie van 4 (de luidsprekeraansluitingen op de versterker要去en duidelijk voorzien zijn van het opschrift "4 ).

Om beschadiging van de luidspekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:

• De stroomtoevoer maar de luidsprekers mag het maximaal toelaatbare ingangsvermogen Niet overschrijden.
  Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
• Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te lately weergeven (de harmonische verrorming van de versterker za toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Plaats de luidspreker Niet op een onstabiele ondergrond, want dan kan de luidspreker vallen en beschadigingen of letselveroorzaken.
• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gelebruikt.
• Bevestig de luidspreker Niet aan de muur of het plafond, want dan kan de luidspreker letsel veroorzaken als alles zou vallen.

Let op: gebruik

• Laat de luidspreker Niet gedurende langere:tijd verrormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.
• Zet geen zware of grote voorwerpen op de luidspreker. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gezolg.
• Ga Niet op de luidspreker zitten of staan en LAST ook nicht kinderen op de luidspreker spelen. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gevolg.
• Het luidsprekerfront kan nicht worden verwijderd. Probeer het front Niet met kracht te verwijdenen want dan worden het front beschadigd.

Pioneer kan nicht aansprakelijk worden gesteld voor ongevalten of schade die het gevolg zijn van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen.

Schoonmaken van de luidsprekerbehuizing

Bij normalaal gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekig vuil sunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze können de afwerking aantasten.

Inhoud van de doos

S-SL100-LR

Luidsprekersnoer (4m)× 2
- Antislipkussentjes x 8
- Garantiebewijs x 1 (alleen Europese model)
- Handleiding (dit document)

S-SL100CR

Luidsprekersnoer (4m)× 1
Luidsprekersnoer (10m)× 2
Antislipkussentjes x 12
- Garantiebewijs x 1 (alleen Europese model)
- Handleiding (dit document)

S-SLW500

Luidsprekersnoer (3m)× 1
- Antislipkussentjes x 4
Afdichting x 4
- Garantiebewijs x 1 (alleen Europese model)

Installatie

S-SL100-LR/S-SL100CR

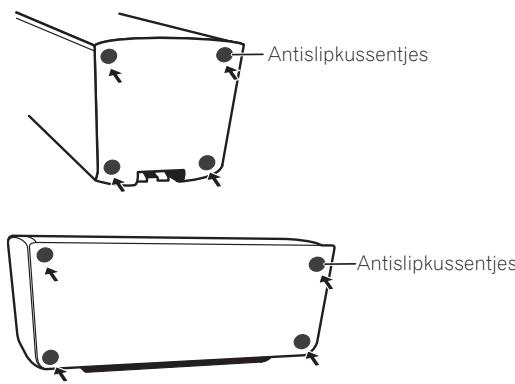

Aanbrengen van de antislipkussentjes

Afhankelijk van de installmentieplaats(Int)kunt u de bijgeleverde antislipkussentjes gebruiken.

LET OP

Leg het apparaat op de zijkant op een zachte doek of ander materiaal om krassen te voorkomen.

S-SLW500

Installatie van de subwoofer

De subwoofer kan verticaal of horizontal worden opgesteld. Bij het verlaten van de fabiek is het apparaat gereedgemaakt voor de horizontale opstelling.

Voor de verticale installmentie

1 De voetjes zijn met kruskopschroeven bevestigd; gebruik een kruskopschroevendraaier om de schroeven te verwijdenen.
2 Breng de bijgeleverde afldichtingen aan op deplaats waar de voetjes waren om de schroefgaten af te Dekken.
3 Breng de vier antislipkussentjes aan op de vier hoeken van de kant waarop de subwoofer worden geplaatst. Houd er rekening mee dat de antislipkussentjes Niet op iedere ondergrund effectief zijn, dus vermijd het gebruik op erg gladde plaatsen.

LET OP

• U moet de bovenstaande werkzaamheden Niet uitvoeren terwijl het apparaat schuin worden gehouden. Leg het apparaat op de zichkant op een zachte doek of ander materiaal om krassen te voorkomen.

Installatieplaats

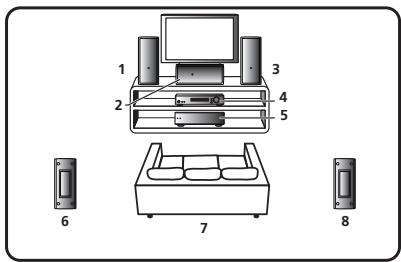

Installatievoorbeeld: Horizontale opstelling

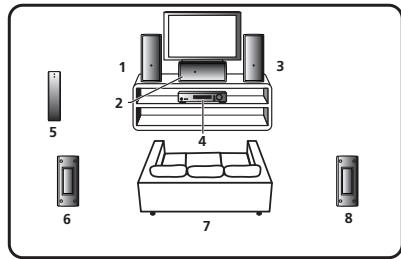

Installatievoorbeeld: Vertical opstelling

1 Linker voorluidspreker
2 Middenluidspreker
3 Rechter voorluidspreker
4 Receiver
5 Subwoofer
6 Linker surroundluidspreker
7 Luisterplaats
8 Rechter surroundluidspreker

S-SL100-LR/S-SL100CR

• De linker en rechter voorluidspreker要去en onceveer 1,8 tot 2,7 meter uit elkaar staan. De luidsprackers要去 op geldijke afstand van de televisione staan en op geldijke hoogte van de vloer.
• Er zijn luidsprekerstandaards los verkrijgbaar waarme u de surroundluidsprekers zo gunstig möglichkt Aunt opstellen op oorhoogte of een weinig hoger.
• Het surroundeffect is zwak als de surroundluidsprekers zich op erg grote afstand van de luisterplaats bevinden.
• De luidsprekers in dit systeme zijn ontworpen voor gebruik dicht bij een beeldbuistelevisie of kleurenmonitor. Als er darüber kleurvervorming optreedt als gevolg van de opstelling, schakel dan de beeldbuistelevisie of kleurenmonitor 15 tot 30 minutes uit en schakel de apparatuar daarna weer in. De zichdegaussing functie die in de beeldbuistelevisie of kleurenmonitor is ingebouwd, zou een eventuele effect van de luidsprekers op het beeld要去en verminderen. Als kleurvervorming een probleem blijft vormen,要去 u de luidsprekers verdier van het scherm vandaan plaatsen. Als magneten of apparaten die een magnetisch veld opwekken in de buurt staan, kan interactie met het luidsprekersysteme kleurvervorming veroorzaken in een beeldbuistelevisie of kleurenmonitor.

S-SLW500

• De subwoofer geeft zeer lage geluiden in mono weer, gebruikmakend van het feit dat het menselijk gezoor mincedrichtingsgevoeligheid heeft voor geluiden van lage freiouctie. Dit betekent dat de subwoofer op veel verschillendeplaatsen kan worden opgesteld, maar als de subwoofer te ver weg staat, is het möglichk dat de geluiden van de subwoofer en de andere luidsprekers onsamenhangend overkommen. De intensiteit van het geluid van de subwoofer kan worden aangepast door de afstand tot de muur te veranderen.
• De subwoofer is nicht magnetisch afgeschermd en mag waarom Niet in de buurt van een TV of monitor worden geplaatst, aangezien de interactie van magnetische materialen verrorming van de kleuren op het scherm kanveroorzaken. Voorwerpen die gemakkelijk beinvloed worden door magnetische velden (magnetische mediaaarten, polshorloges, videocassettes enz.) mooten Niet in de buurt van de subwoofer worden gelegd.

LET OP

• Wonneer het luidsprekersysteme in een TV-rek of AV-rek worden geinstalleelerd, is het möglichk dat het rek of de andere geluidsapparatuur gaat/TRillen alsgevolg van de trillingen die door de luidspreker worden opgewekt. Let op dat de planken in het rek of de andere apparatuur Nietverschuift door de trillingen van de luidspreker.
• Plaats geen disc-spelers (DVD- of CD-spelers) op de subwoofer want dan is het möglichk dat er geluid worden overgeslagen als gevolg van de trillingen.
• Zorg ervoor dat er minimaal 10 cm vrije ruimteussen de awhilekant van het apparaat en een eventuele muur is; bij een verticale opstelling moet tevens minimaal 10 cm vrije ruimte tussen de linker zijkant en een eventuele muur zijn. Als er nicht voldoende vrije ruimte is, kan de prestatie van het apparaat afnemen of kan het apparaat defect raken.
  Aangezien het luidsprekersystem erg zwaar is, is opstelling op een onstabiele plaatg ergevaarlijk en moet u dit ook vermijden. Wanner de luidspreker valt, kan deze beschadigingen of letset veroorzaken.

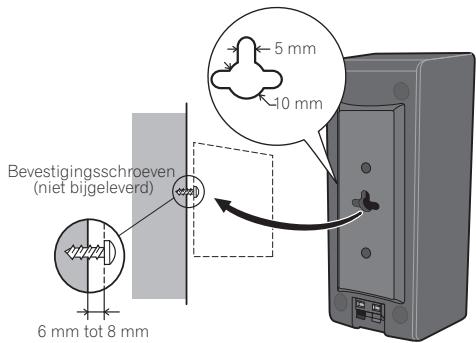

De luidsprekers aan de muur bevestigen (S-SL100-LR/S-SL100CR)

De voor-, midden- en surroundluidsprekers hebben een montagegat dat gebruikt kan worden om de luidspreker aan de muur te bevestigen.

Alvorens te bevestigen

• Houd er rekening mee dat het luidsprekersystem zwaar is en dat de schroeven door het gewicht van de luidspreker los kennen gaan zitten, of dat het materiaal van de muur Niet geschikt is om het gewicht van de luidspreker te dragen, waardoor de luidspreker velt. Controleer of de muur waaraan u de luidspreker wilt bevestigen, sterk genoeg is om het gewicht van de luidspreker te dragen. Bevestig de luidspreker net aan een triplexwand of een andere dergelijkke muur.
• Bevestigingsschroeven zijn nicht bijgeleverd. Gebruik schroeven die geschikt zijn voor het materiaal van de muur en die het gewicht van de luidspreker kutnen dragen.

LET OP

• Als u Niet zeker bent van de eigenschappen en de sterkte van de muur, roep dan de hulp van een vakman in.
• Pioneer kan Niet aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van een verkeerde bevestiging.

LET OP

• Bevestig dit product Niet aan een muur en hang het Niet aan het plafond. Als het product valt, kan dit resulteren in letsel.

Aansluitingen

Aansluiten van het snoer

1 Bevestig een uiteinde van het bijgelerde luidsprekersnoer aan dechterkant van de luidspreker.

• Verbind de draad met de gekleurde marketing met de rode (+) aansluiting; verbind de Niet gemarkeerde draad met de (-) aansluiting. Druk op de lipje van de veerklem en steek de draad maar binnen, zoals hieronder is aangegeven. Laat het lipje los om de draad vast te zetten.

2 Sluit het andere uiteinde van het snoer aan op de luidspeker-uitgangsansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

LET OP

• Op de luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekersnoeren, moet u de stekker uit het stopcontact halen voordat u Niet-geisoleerde onderdelen aanraakt.
• Nadat u de snoeren hebt aangesloten, trekt ulichtjes aan de snoeren om te controlleren deze stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contactkommen,zal dit een extra belasting voor de receivebergeteken. Het is maybek dat de receiveer dan nicht更是werkt en deze kan zichs worden beschadigd.
• Als een luidsprekerpaar met de receiver is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, -) is aangesloten, zal er geen normala stree-effect worden verkragen.

Gebruik (S-SL100-LR/S-SL100CR)

Aangezien de S-SL100-LR/S-SL100CR zijn ontworpen als compacte satellitluidsprekers, verdient het aanbeveling deze luidsprekers in combinatie met een subwoofer te gebruiken om een volwaardige basweergave te verkrijgen. In dit gevalzet u de luidsprekerinstelling van de versterker (receiver) op "klein" en de wisselfrequency op 200Hz .

Technische gegevens

S-SL100-LR/S-SL100CR

Behuizing .Gesloten-kast, boekenplanktype

(magnetisch afgeschermd)

Luidsprekersysteme 10 cm x 7 cm, breedband

Impedantie 8Ω

Frequentiebereik. 100 Hz tot 20 kHz

Gevoeligheid 81 dB

Bijgeleverde accessoires (S-SL100-LR)

Luidsprekersnoer (4 m) 2

Garantiebewijs (alleen Europese model) 1

Handleiding (dit document)

Bijgeleverde accessoires (S-SL100CR)

Luidsprekersnoer (4 m) 1

Luidsprekersnoer (10 m) 2

Antislipkussentjes 12

Garantiebewijs (alleen Europese model) 1

Handleiding (dit document)

S-SLW500

Behuizing Basreflex,boekenplanktype

Luidsprekersysteme 16 cm conus

Impedantie 4Ω

Frequeniebereik. 35 Hz tot 2,0 kHz

Gevoeligheid 78 dB

Maximaal ingangsvermogen. 100 W

Buitenafmetingen

Horizontale opstelling . . . . 435 (B) mm x 121 (H) mm x 360 (D) mm

Verticale opstelling. 108,5 (B) mm x 435 (H) mm x 360 (D) mm

Gewicht 4,5 kg

Bijgeleverde accessoires

Luidsprekersnoer (3 m) 1

Garantiebewijs (alleen Europese model) 1

Opmerking

• De S-SL100-LR worden geleverd met twee luidsprekersystemen per doos.
• De S-SL100CR worden geleverd met drie luidsprekersystemen per doos.
• Wijzigingen in ontwerp en technische gevevens voorbehonden, zonder voorafgaande kennisgeving.

is een handelsmerk dat op een product staat dat is het met Pioneer's Phase Control technologie. Met deze wogie is een hoogwaardige geluidsweergave via elke enught maybeijk door verbetering van de totale fasesing.

Alle rechten voorbehonden.

Voor het Europese model

Deponeer dit product Niet bij het gewone huishoudelijk afval wannier u het wilt verwijderen. Er bestaat een special wettelijk voorgeschreiben verzamelsysteme voor de juiste behandeling, het opniewu bruikbaar makeen en de recycling van gebruekte elektronische produit.

In de lidstaten van de EU, Zwitserland en Noorwegen hun particulieren hun gebruekte elektronische producten Gratis bij die waarvoort beste medien verzamelplaaten of een verkooppunt (indien u aldaan een gelijckaardig nieuw product koopt) inlevenen.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met deplaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.
