GEBRUIKSAANWIJZING HTP710 PIONEER

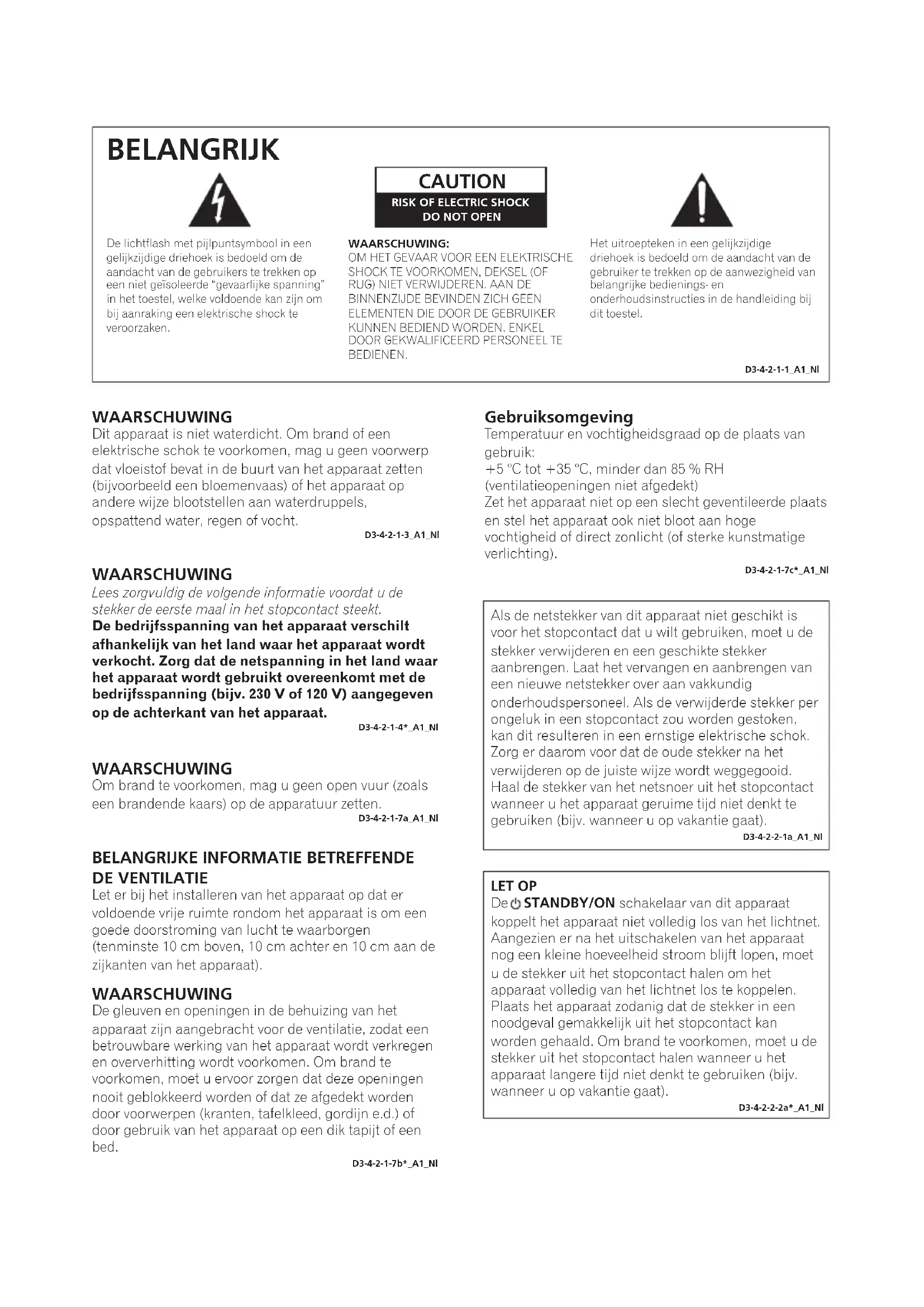

Lees deze handleiding zorgvuldig door zodat u weet hoe u het apparaat op de juiste wijze bedient. Bewaar de handleiding voor het geval u deze in de toekomst nogmaals nodig hebt.

Inhoudsopgave

Installategids

HTP-710.4

HTP-610. 6

HTP-FS510 8

HTP-SB510. 10

Voor een optimale weergave

(MCACC) 12

Thuisbioscoop. 13

01 Luidsprekeropstelling (HTP-710)

Veiligheidsmaatregelen bij de installment 16

Opstelling voor thuisbioscoopgeluid .16

Voorbereiding van de luidsprekers. 16

Bevestigen van voor- en

surroundluidsprekers 18

De middenluidspreker aan de muur

bevestigen 18

Voorafgaand aan het bevestigen 18

Aanvullende opmerkingen over de installment

van de luidsprekers 19

01 Luidsprekeropstelling (HTP-610)

Veiligheidsmaatregelen bij de installment...20

Opstelling voor thusisbioscoopgeluid . . .20

Voorbereiding van de luidsprekers. 20

De luidsprekers aan de muur bevestigen...22

Voorafgaand aan het bevestigen. 22

Aanvullende opmerkingen over de installmentie

van de luidsprekers 23

01 Luidsprekeropstelling (HTP-FS510)

Veiligheidsmaatregelen bij de installment ...24

Opstelling voor thusisbioscoopgeluid . . .24

Voorbereiding van de luidsprekers. 24

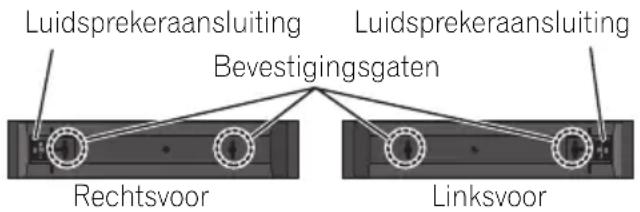

De voorluidsprekers aan de muur bevestigen 26

Voorafgaand aan het bevestigen 26

De luidsprekers bevestigen 27

Aanvullende opmerkingen over de installment van de luidsprekers 27

Voor een betere geluidskwaliteit 27

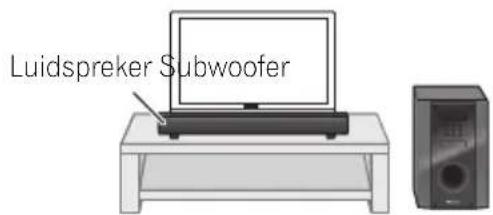

01 Luidsprekeropstelling (HTPSB510)

Veiligheidsmaatregelen bij de installment. 28

Opstelling voor thuisbioscoopgeluid . 28

Voorbereiding van de luidsprekers 28

De luidspreker aan de muur bevestigen... 30

Voorafgaand aan het bevestigen. 30

Aanvullende opmerkingen over de installment

van de luidsprekers 31

Voor een betere geluidskwaliteit 31

02 Aansluitingen

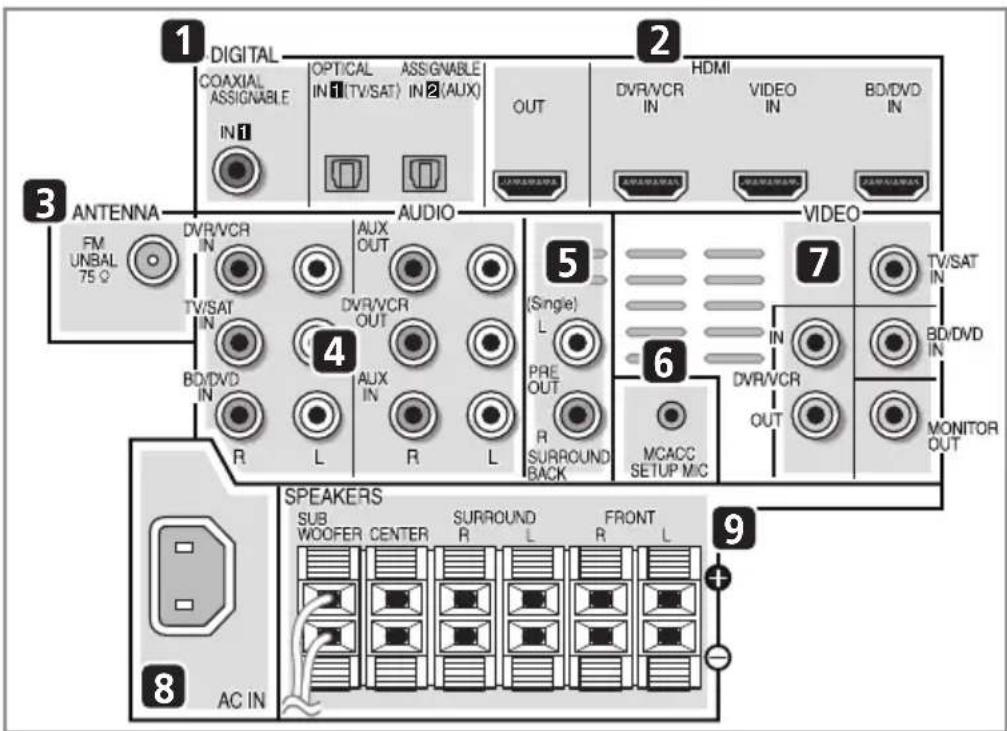

Achterpaneel. 32

De kabels aansluiten. 33

Over de verbinding met de video-uitgangen 33

HDMI-kabels. 33

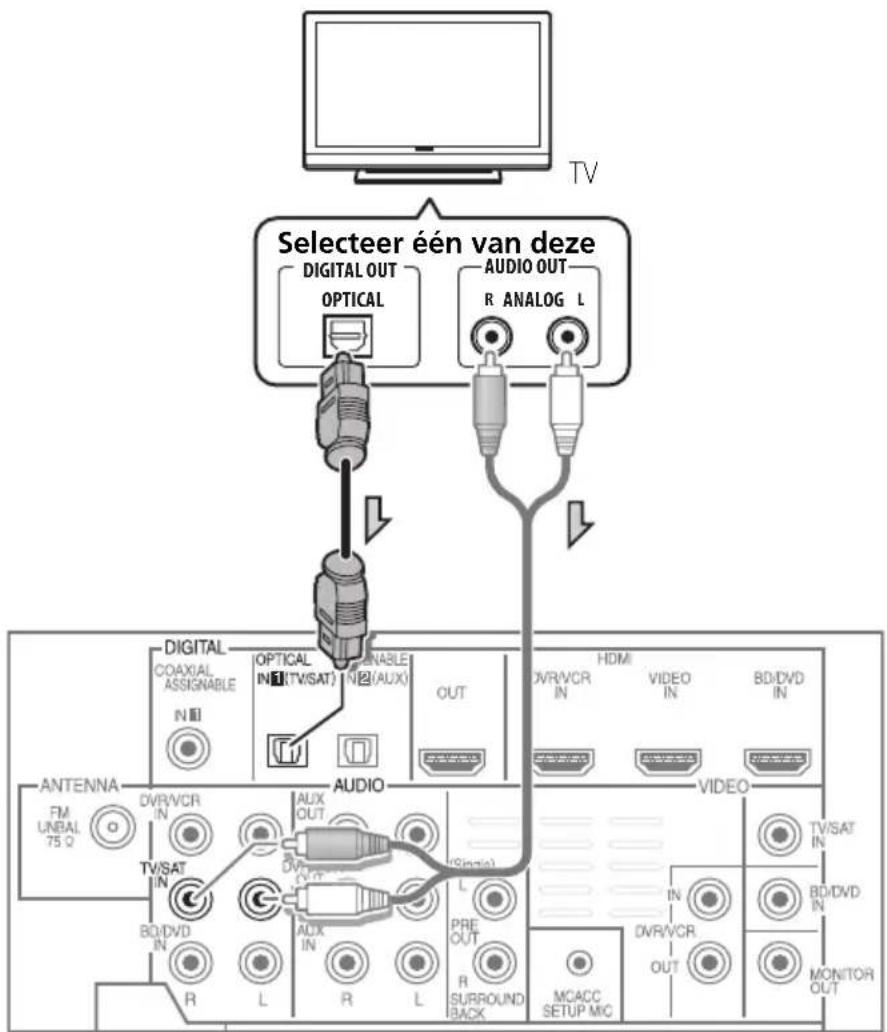

Uw TV aansluiten (voortV-geluid) 35

Uw TV en weergave-apparatuur
aansluiten 36

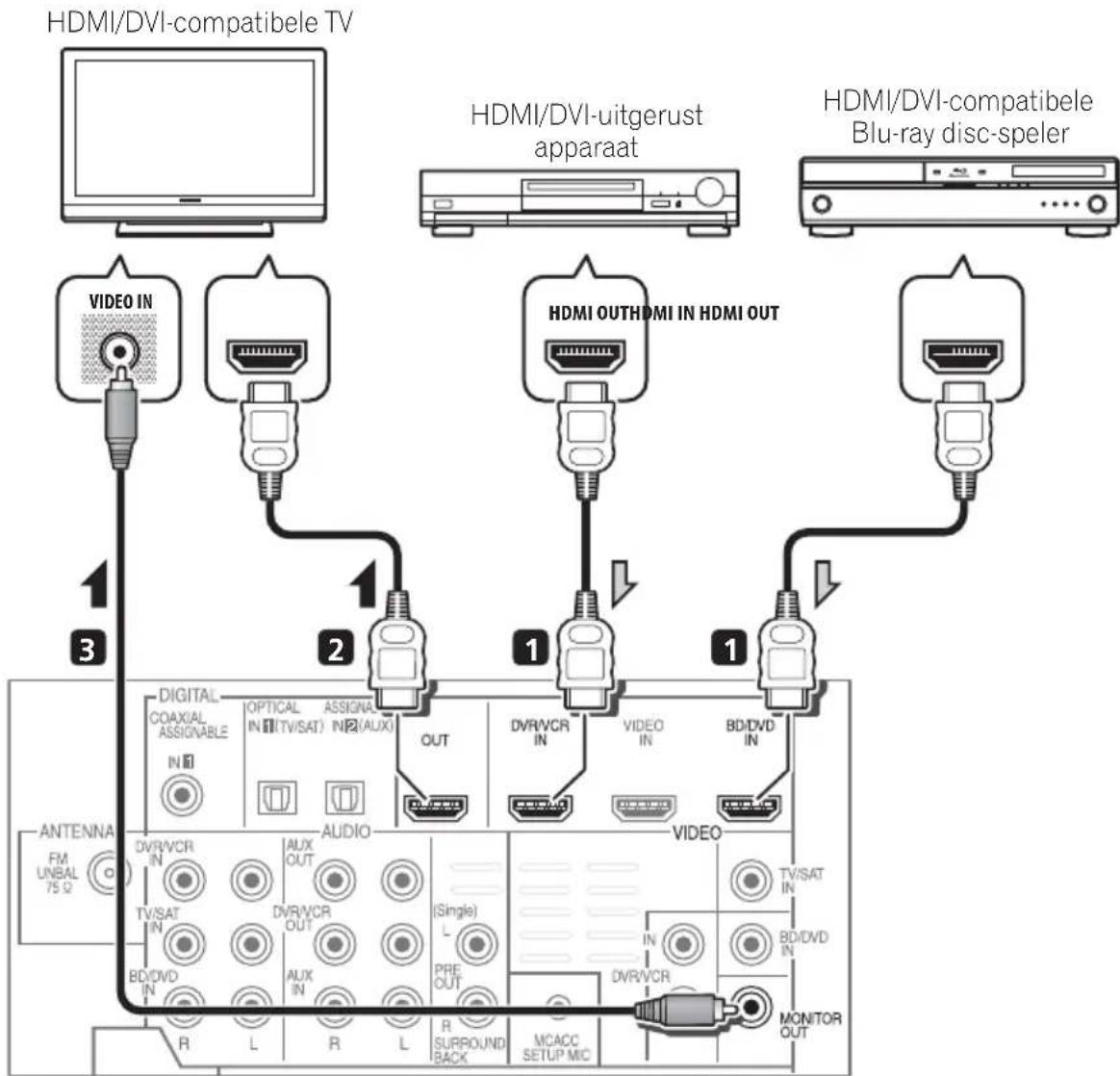

AansluitingenmakeviaHDMI 36

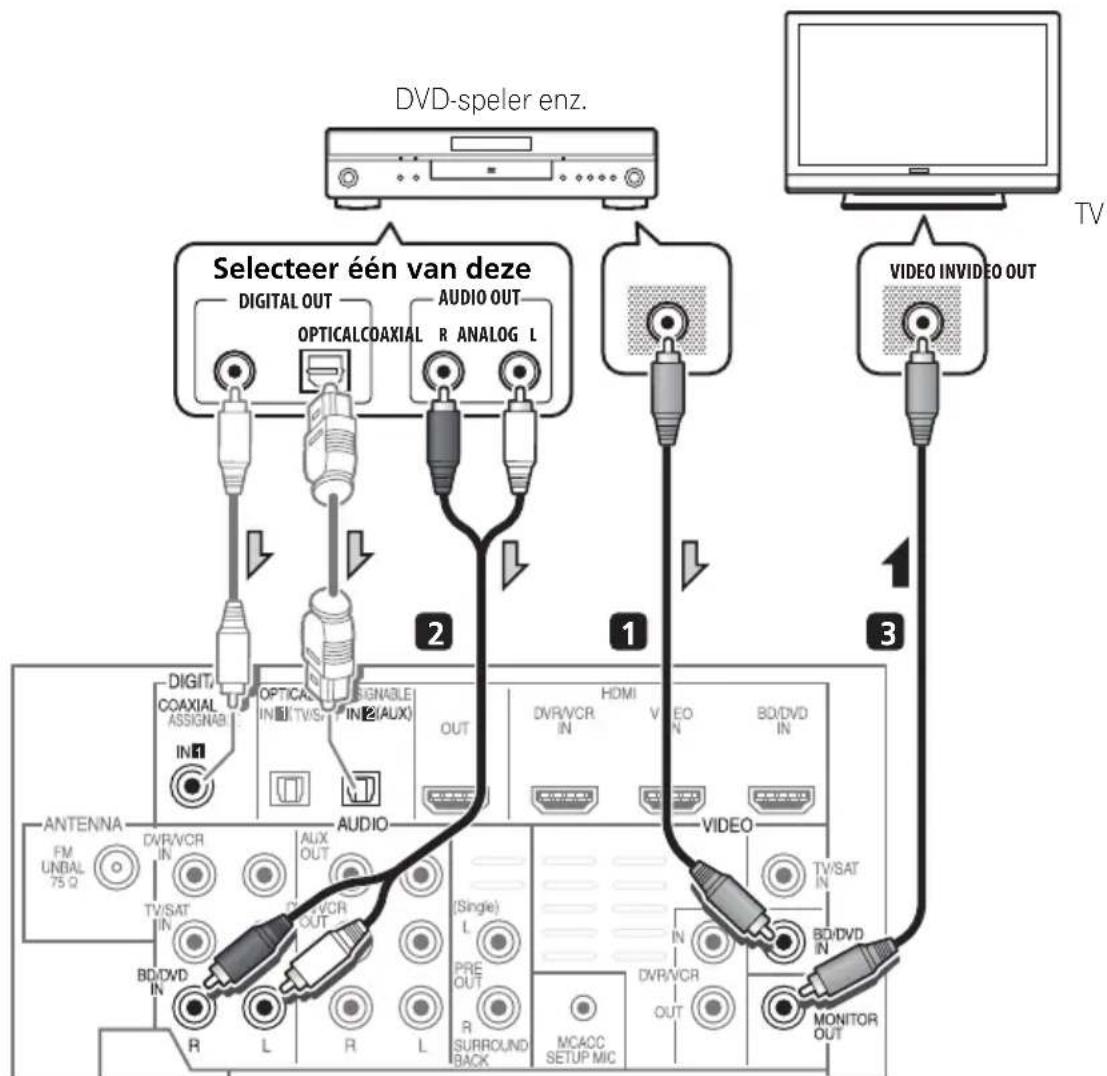

Aansluiten van een apparaat zonder HDMI-aansluiting 37

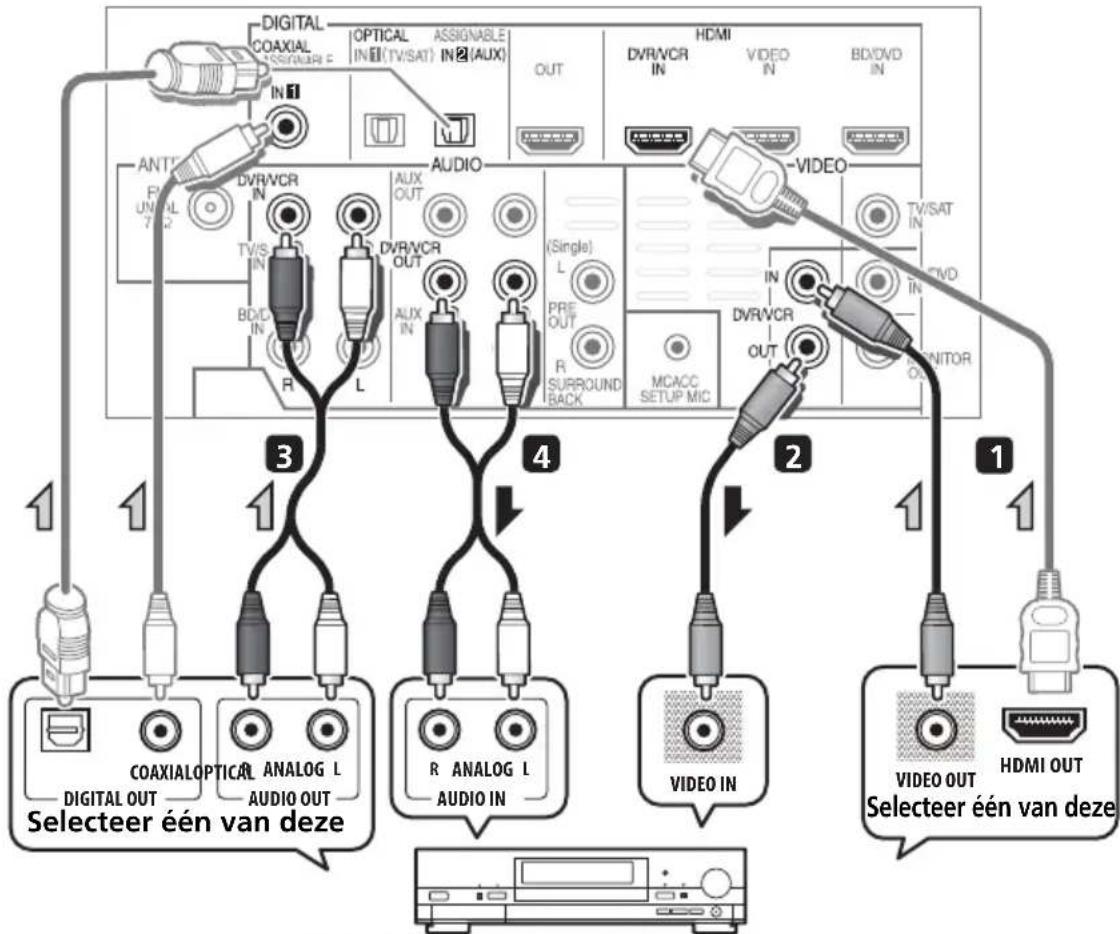

Een HDD/DVD-recorder, videocasseterecorder en andere videobronnen aansluiten. 38

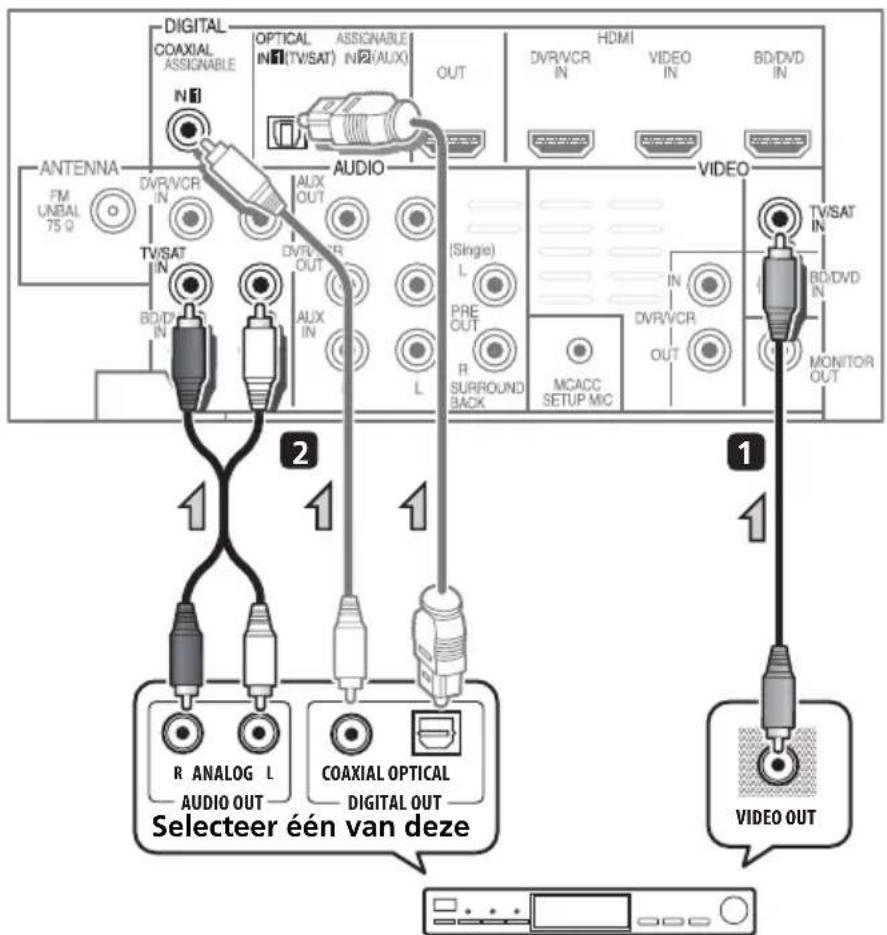

Een satellietontvanger of andere digitale settopbox aansluiten. 39

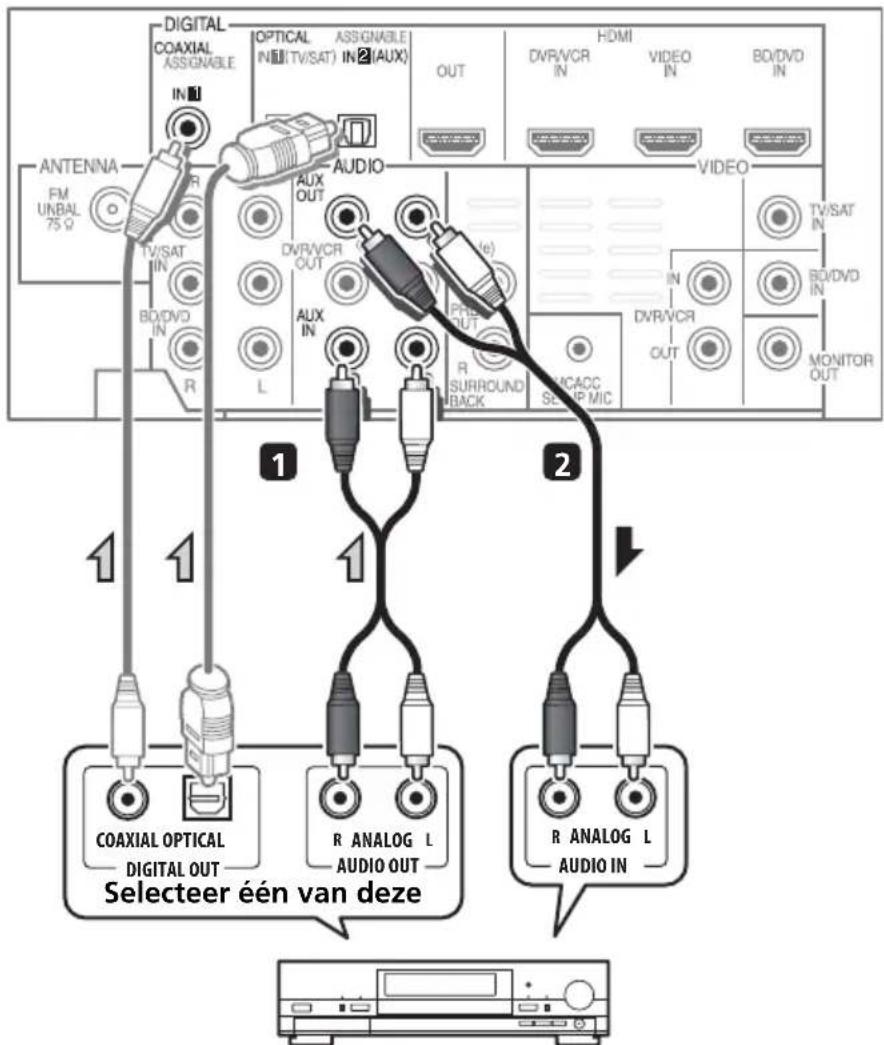

Andere geluidsapparatuur aansluten. 40

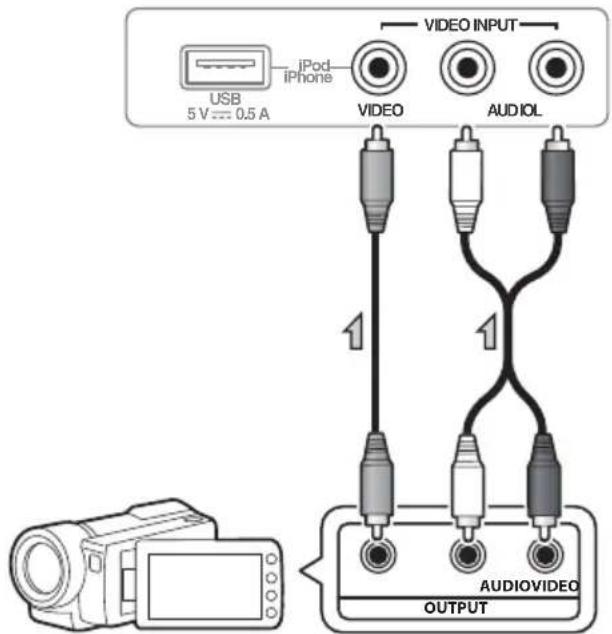

Aansluiten op de video-aansluiting op het voorpaneel 41

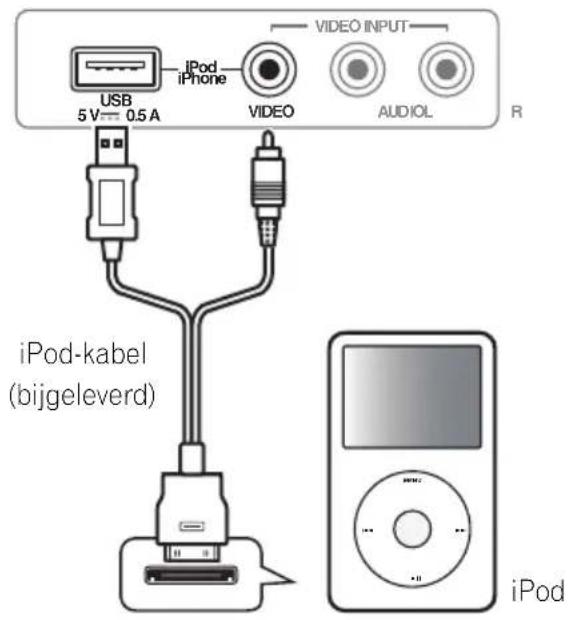

Een iPod/Phone aansluiten 41

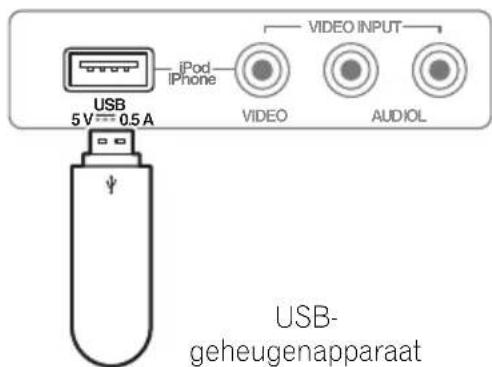

Een USB-apparaat aansluiten 41

Een FM-antenne aansluiten. 42

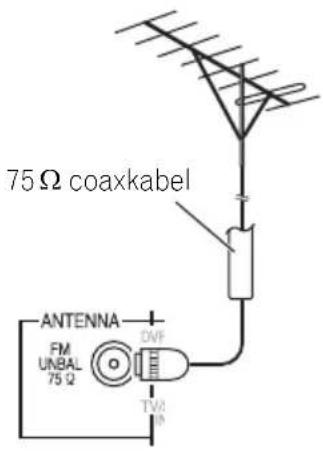

Een externe antennene aansluiten 42

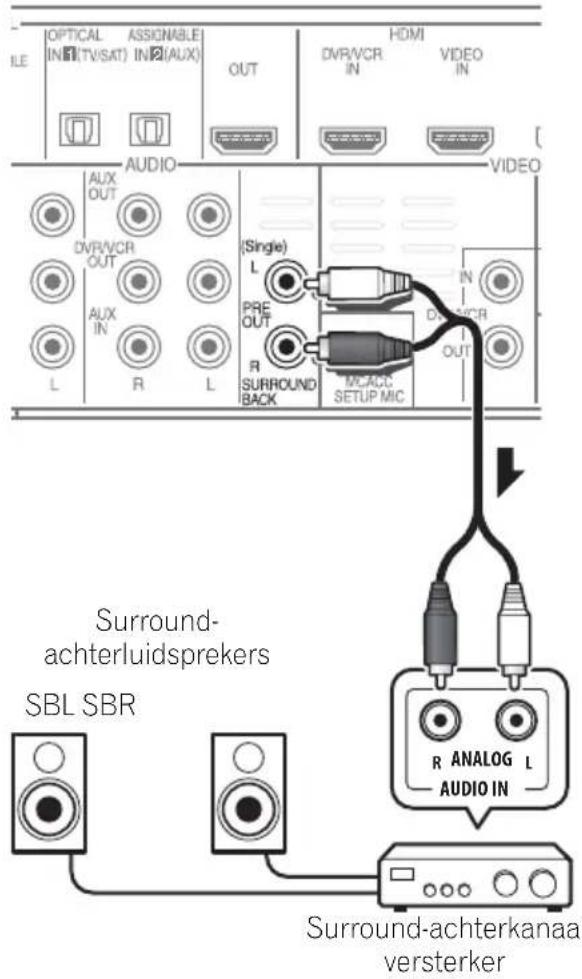

Gebruik van de PRE OUT uitgangen voor het aansluien van surround-achterluidsprekers 42

Het systeem op het stopcontact aansluiten 43

03 Toetsen en indicators

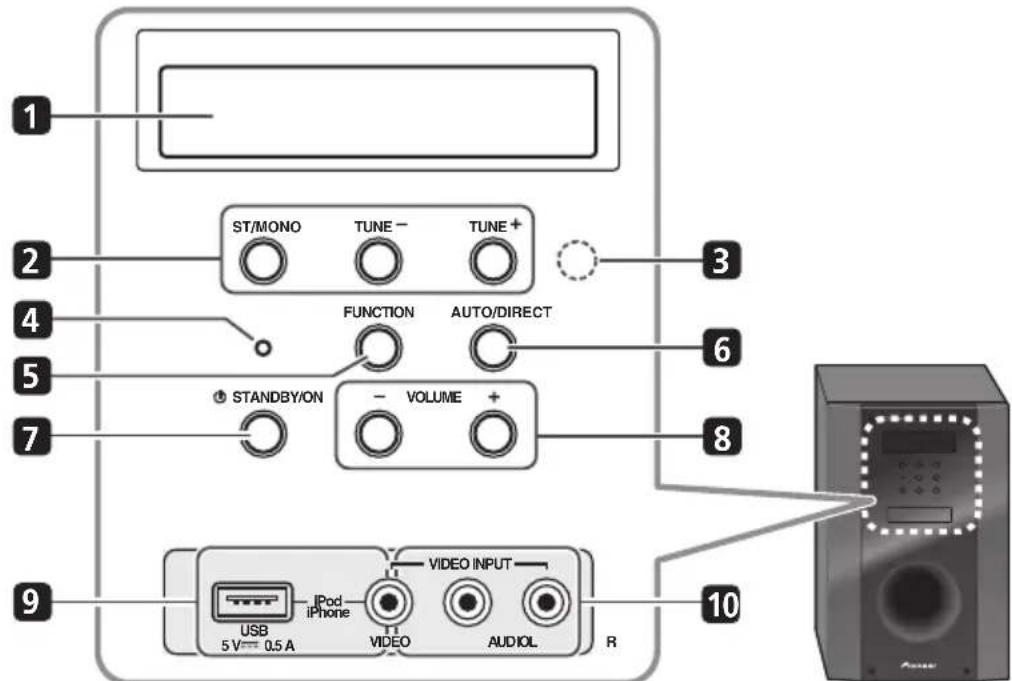

Voorpaneel. 44

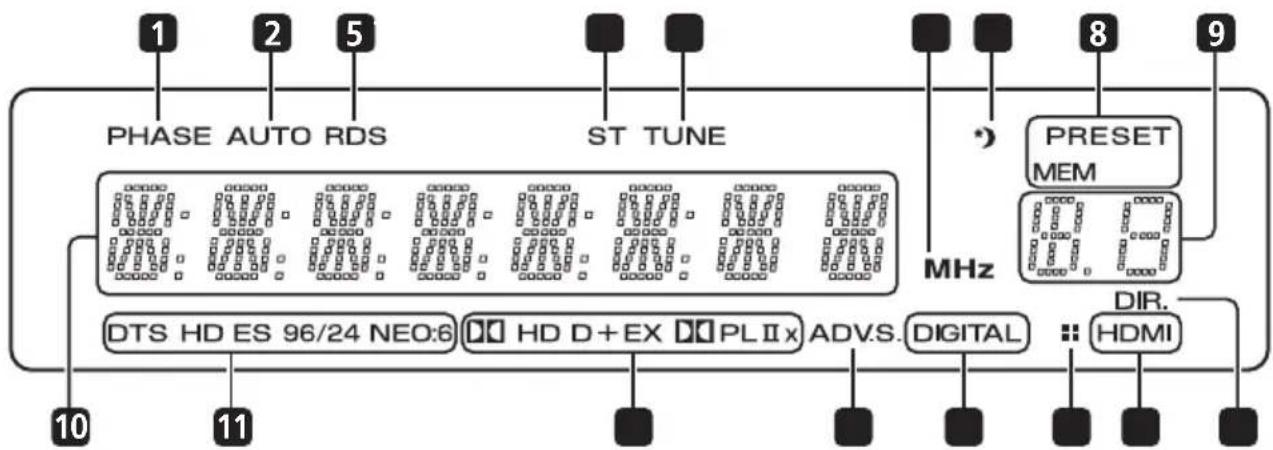

Display. 45

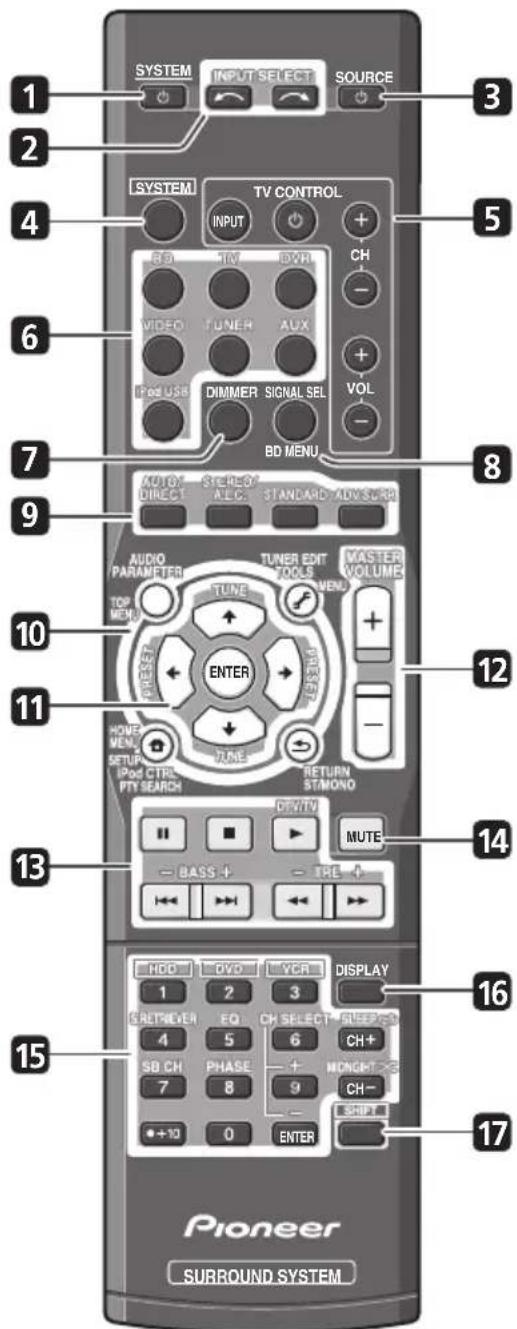

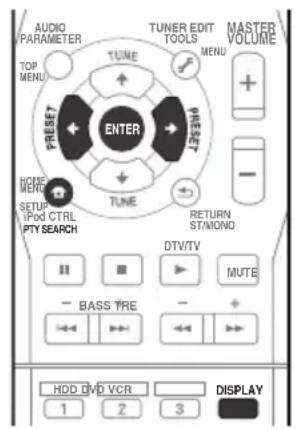

Afstandsbediening. 47

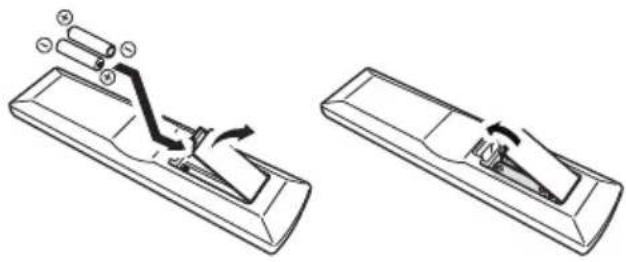

Aanbrengen van de batterijen in de afstandsbediening 50

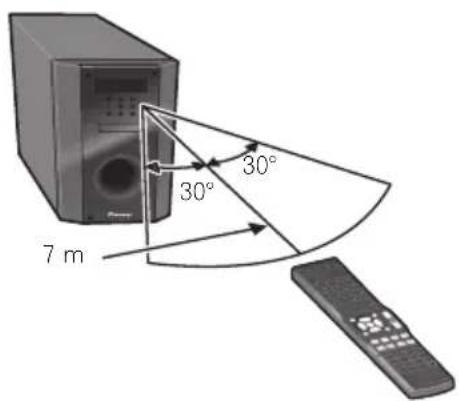

Gebruik van de afstandsbediening.... 50

04 Aan de slag

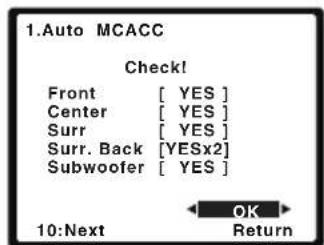

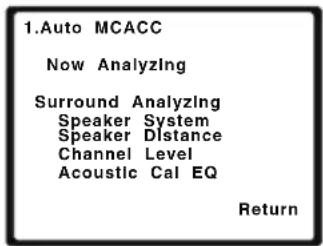

Automatische instelling van surroundgeluid

(MCACC) 51

Andere problemen bij gebruik van de Automatische MCACC setup 53

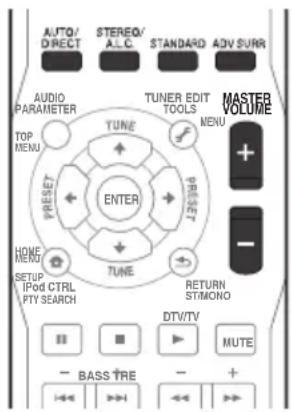

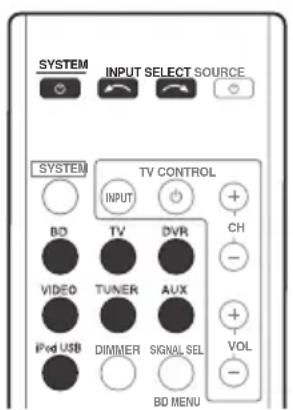

Basisbediening 53

Het ingangssignaal kiezen. 54

05 iPod/USB-weergave

Een iPod aufspelen 55

iPod-weergave 55

Foto's en video's bekijken 57

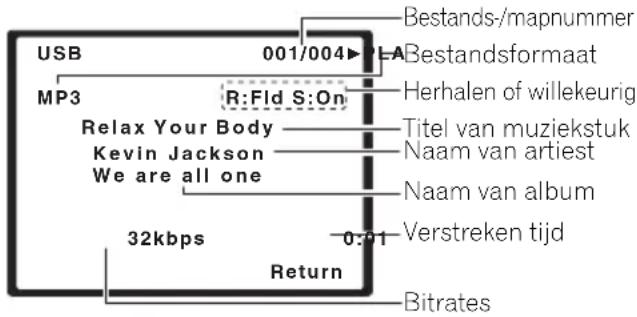

Een USB-apparaat afspelen 57

Voornaamste afspeeltoetsen 58

Compatibility met gecomprimeerde audio 59

06 Gebruik van de tuner

Luisteren naar de radio 60

Voor een better FM-stereogeluid 60

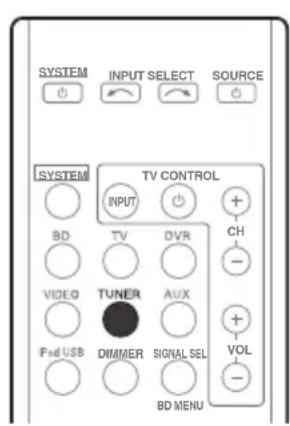

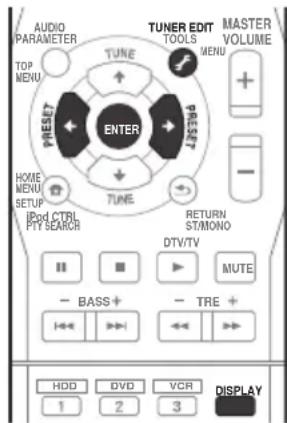

Luisteren naar voorkeurzenders. 61

Naamgeving van voorkeurzenders 61

Een inleiding tot RDS. 61

ZoekenaarRDS-programma's. 62

RDS-informatie weergeven 62

07 Luisteren maar uw systeme

De luistermodus selecteren 63

Automatische weergave. 63

Luisteren met surroundgeluid 63

Gebruik van de geavanceerde surroundeffecten 64

Luisteren in stereo 64

Gebruik van Front Stage Surround

Advance. 65

Gebruik van Stream Direct 65

Gebruik van de Sound Retriever 66

Luisteren met akoestische frequentiekalibratie 66

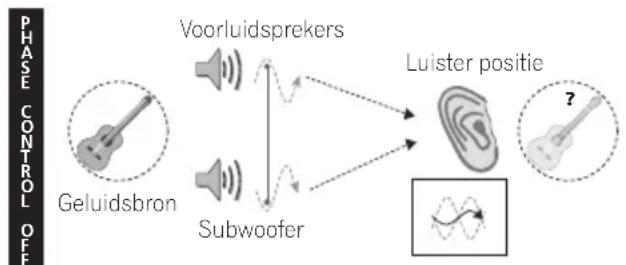

Beter geluid met Phase Control 66

Functies die beschikbaar zijn wanneer

surround-achterluidsprekers zich

aangesloten. .67

Surroundgeluid-modus 67

Gebruik van surround-achterkanaal verwerking. .68

Up Mix functie instellen 68

De audio-opties instellen 69

08 Het systemdinstelmenu (System Setup)

Gebruik van het System Setup menu....72

Handmatige luidsprekerinstelling (Manual SP

Setup) .72

Luidsprekerinstelling. 73

Kanaalniveauaus .74

Luidsprekerafstand. .74

09 De rest van uw systemeem bedieren

Deafstandsbediening instellen voor de bediening van andere apparaten. .75

Apparaatcodesrechtstreeksselecteren..75

Alle instellingen van de afstandsbediening wissen

Bedieningstoetsen voor TV's. 76

Bedieningstoetsen voor andere apparaten 77

Lijst met apparatusatcodes 79

10 Overige informatie

Problemen oplossen 84

HDMI .86

Belangrijke informatatie betreffende de HDMIverbinding. 87

iPodberichten .87

USB-berichten 88

Het system resetten. 88

S-SWR500FS luidsprekersystemeem (HTP-FS510) .90

S-SB510 Iuidsprekersystem (HTP-SB510) .90

Het apparatus schoonmaken 91

Hoofdstuk 1-1

Luidsprekeropstelling (HTP-710)

Veiligheidsmaatregelen bij de installmentie

Leg de luidsprekers bij de montage plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.

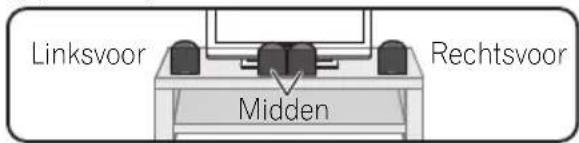

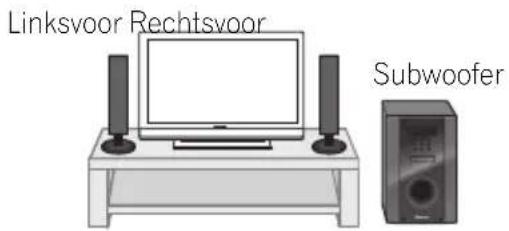

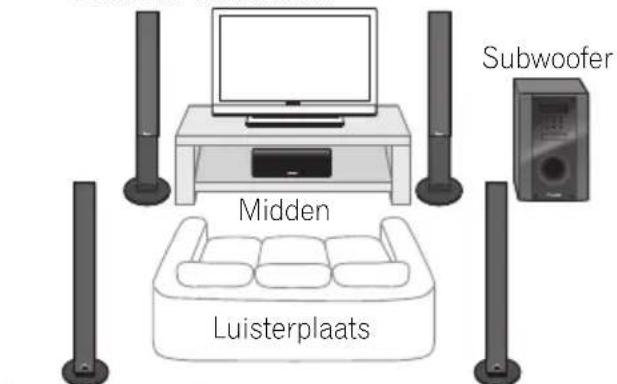

Opstelling voor\ thuisbioscoopgeluid

Dit is een standardeerkanaals surroundluidsprekeropstelling voor optimaal 5.1-kanaals thuisbioscoopgeluid. De linker enrechtter voorluidspreker dienen ongeveer 1,8 m tot 2,7 m uit elkaar te worden geplaatst.

Linksvoor Rechtsvoor
Surround links Surround rechts

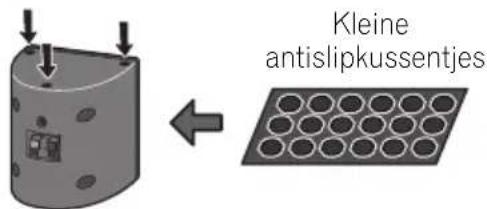

Voorbereiding van de luidsprekers

1 Bevestig de antislipkussentjes aan de onderkant van de voet van de luidsprekerstandaards en de receiveversubwoofer.

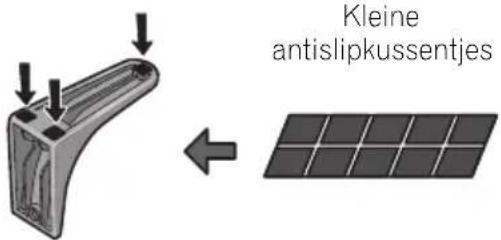

Voor de voet van de luidsprekerstandaards:

Gebruik het aangehechte kleefmiddel om de vierkleine kussentjes aan de voet (onderkant) van elke luidsprekerstandaard te bevestigen.

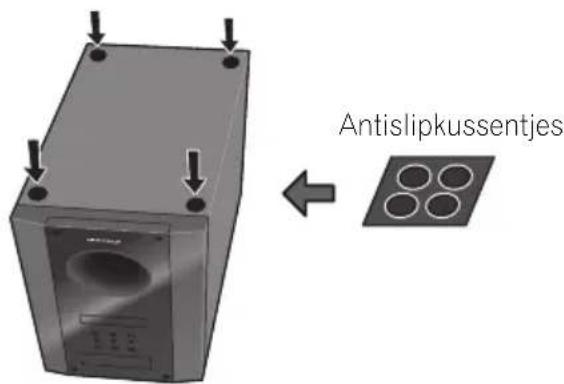

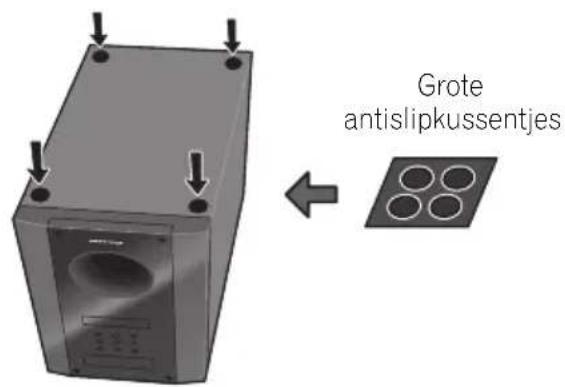

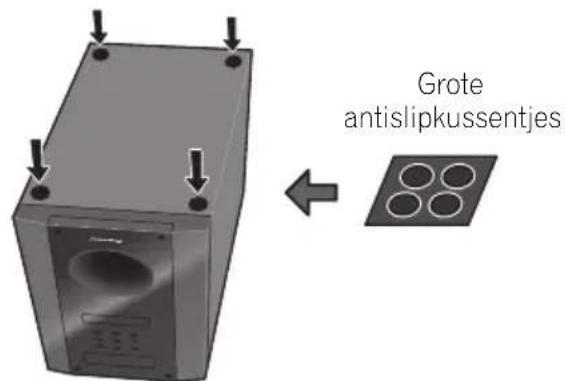

Voor de subwoofer:

Gebruik het aangehechte kleefmiddel om de vier grote kussentjes aan de voet van de subwoofer te bevestigen.

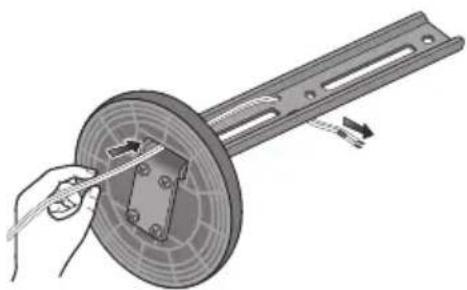

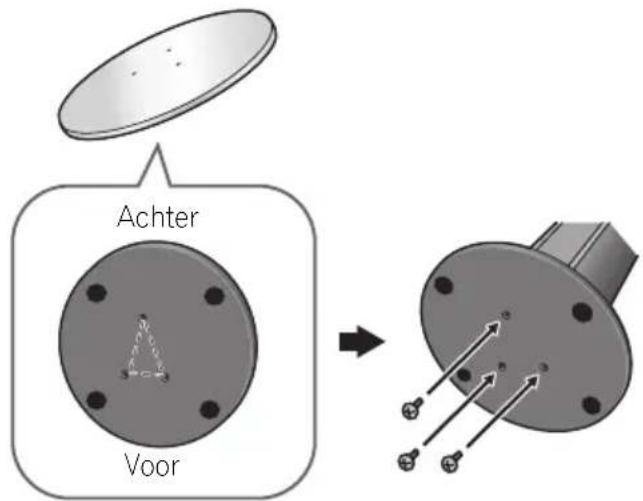

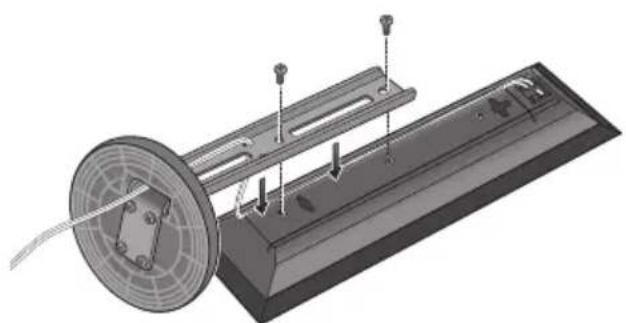

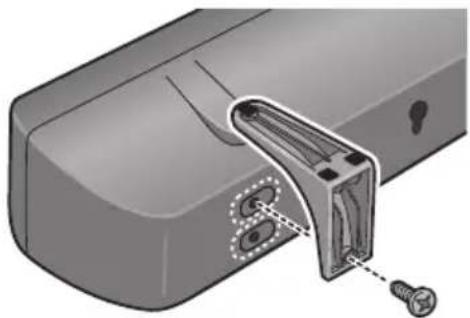

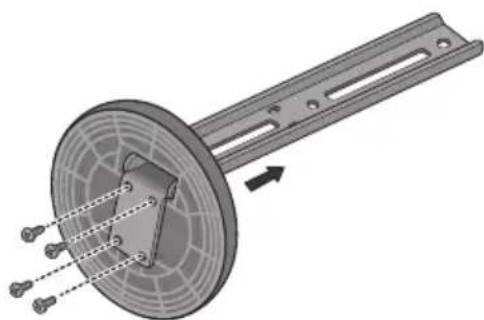

2 Bevestig de voet van de luidsprekerstandaard met de bijgeleverde schroeven aan de steel.

Nadat u de steel en de voet hebt uitgelijnd,
kunt u deze met dekleine schroeven
bevestigen zoals hieronder is aangegeven. De
luidspreker moet in de richting van de basislijn
van de gelijkzijdige driehoek wijzen.

LET OP

• Draai de schroeven Niet te strak aan.
• Doet u dat wel, dan kuren de schroeven en/of de moeren beschadigd worden. Gebruik een middelgrote handschroevendraaier voor de montage.
• Gebruik geen elektrische schroevendraaiers of te grote schroevendraaiers die möglich te veel druk op de schroeven en de moeren uitoefenen.
• Controller bij de montage of er geen vremeinde voorwerpen aan de voet van de standardaard of de hoge luidspreker kleven.
• Als er iota's tussen de voet van de standarden en de hoge luidspreker zit, worden deeenheid möglichk Niet stevig genoeg gemonteerd, waardoor deze kan omvallen.
• Ga Niet op de voet van de hove luidspreker staan om de luidspreker op+zijnplaats te duwen of te draaien. De luidspreker kan dan omvallen en beschadigen of letselveroorzaken. Wees vooral voorzichtig als er kinderen in de buurt zich.

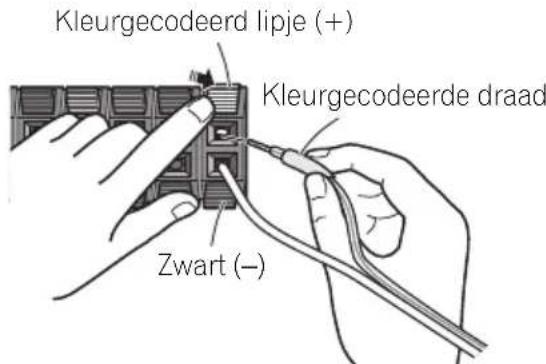

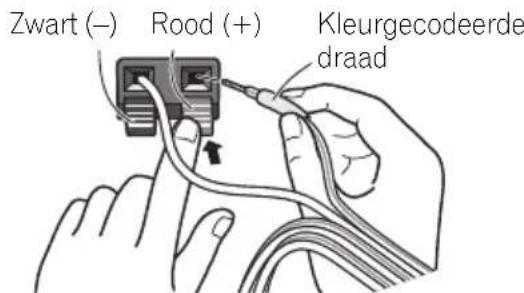

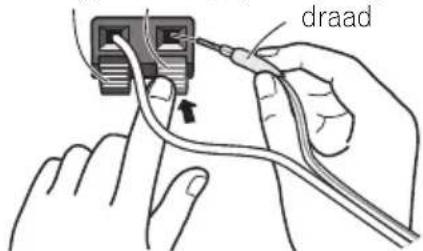

3 Sluit alle luidsprekers aan.

Sluit de draden op de luidspreker aan. U kunt de luidsprekers die in de afbeeling zich aangegeven identificeren aan de hand van de kleurgecodeerde indicator op het label aan dechterkant.

Linksvoor: Wit

Rechtsvoor: Rood

Midden: Groen

Surroundrechts:Grijs

Zorg dat de kleurgecodeerde draad overeenkomt met de kleurindicator op het label en steekervoigens de kleurgecodeerde draad in de rode (+) aansluiting en de andere draad in de zwarte (-) aansluiting.

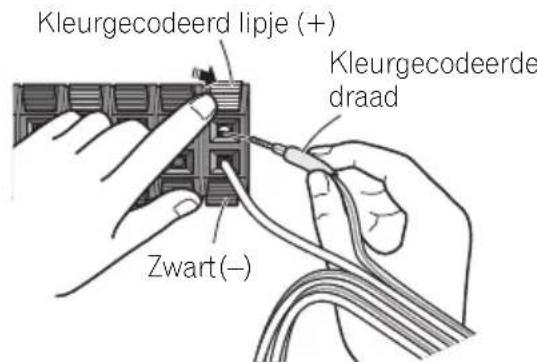

Sluit het andere uiteinde op de kleurgecodeerde luidsprekeraansluiting aan dechterkant van de receiver-subwoofer aan.

LET OP

Op deutsche luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluten of losmaken van de luidsprekerkabels, moet u het netsnoor losmaken voordat u eventuele nieteisoleerde onderdelen aanraakt.
- Sluit geen andere luidsprekers aan dan die bij dit system worden geleverd.
- Sluit de bijgeleverde luidsprekers nicht op een andere versterker aan dan die bij dit system wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
- Na het aansluiten van de stekkers dient ulichtjes aan de kabels te trekken om te controlleren of de kabels stevig zijn aangesloten. Een slechte aansluiting kan zorgen voor ruis en geluidsdonderbrekingen.

Luidsprekeropstelling (HTP-710)

• Als de kabeldraden toevallig uit de aansluitingen worden geduwd en hierdoor de draden met elkaar in aanraking komen, worden er een buitensporige extra belasting op de versterker geplaatst. Hierdoor kan de versterker uittallen en zelfs beschadigd raken.

Bevestigen van voor- en surroundluidsprekers

Zet de voor- en surroundluidsprekers vast met de bijgeleverde plastic haak.

Schroef twee steunhaken in de muur anschter de luidspreker. Laat een dikke snoer rondom des schilderrijhaken en de plastic haak lopen zodat de luidspreker stabel staat (controler of de bevestiging het gewicht van de luidspreker kan dragen). Na de montage moet u controleren of de luidspreker stevig staat.

LET OP

• De plastic haak is geen ophanghaak en u mag de luidspreker Nietrechtstreeks met behulp van deze haak aan de muur hangen. Gebruik.altijd een snoer om de luidspreker stabel te bevestigen.
• Pioneer kan nicht aansprakelijk worden gesteld voor eventuele letsel of beschadigingen als gevolg van een foutieve montage of installment, onvoldoende sterkte van de montagematerialien, verkeerd gebruik van de apparatuur of als gevolg van eventuele andere oorzaken, zoals naturarrampen.

Bij hetplaatsen van dit apparaat dient u ervoor te zorgen dat het goed worden bevestigd. Vermijdplaatsen waar het apparaat kan vallen en letsel kanveroorzaken bij natuurrampen (zoals aardbevingen).

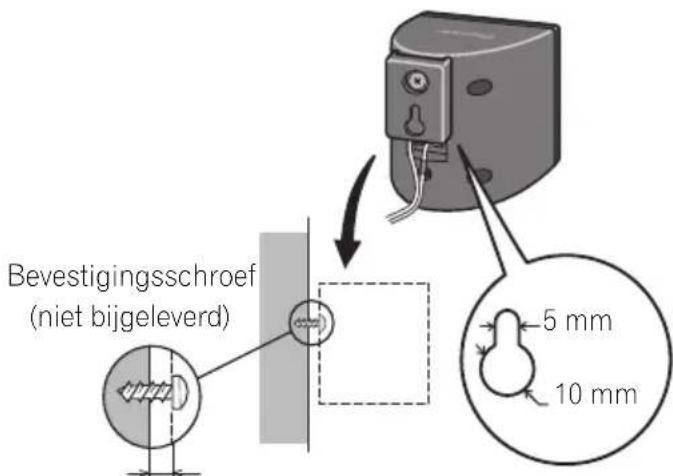

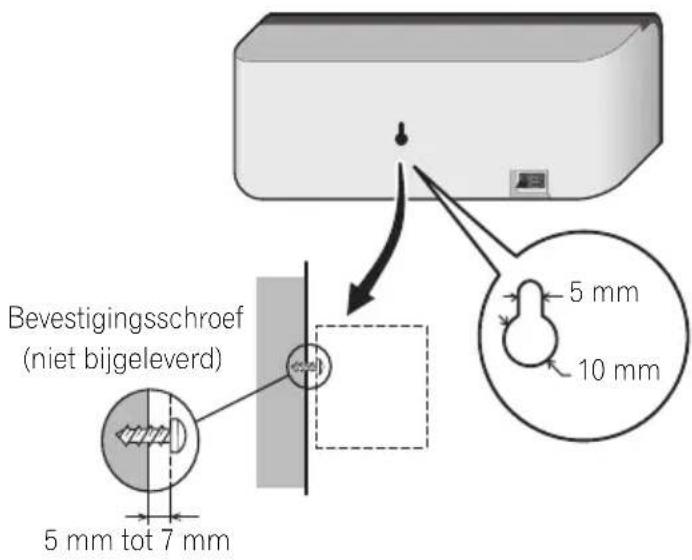

De middenluidspreker aan de muur bevestigen

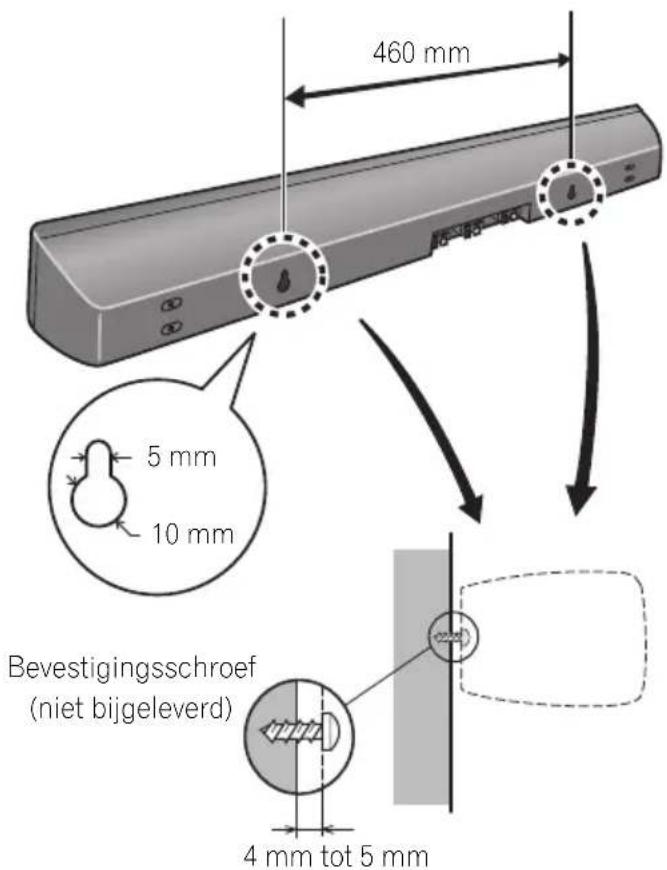

De middenluidspreker heeft een montagegat dat gebruikt kan worden om de luidspreker aan de muur te bevestigen.

Voorafgaand aan het bevestigen

• Vergeet Niet dat het luidsprekersystem zwaar is en dat de schroeven door het gewicht ervan hunnen loslaten, of dat de muur Niet stevig genoeg zou hunnen zich om het gewicht te dragen, waardoor de luidspreker valt. Controller of de muur waaraan u de luidsprekers wilt bevestigen, sterk genoeg is om de luidsprekers te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.
• Er worden geen bevestigingsschroeven bijgeleverd. Gebruik schroeven die geschikt zich voor de muur en die het gewicht van de luidspreker kutten dragen.

LET OP

• Wonneer u Niet zeker bent van de eigenschappen en de sterkte van de muren, dient u voor advies contact op te nemen met een yakman.

• Pioneer is Niet verantwoordelijk voor ongevalen of schade die het gevolg zijn van een onjuiste installmentie.

Aanvullende opmerkingen over de installment van de luidsprekers

• Zet de linker en rechter voorluidspreker op gelijke afstand van de TV.
  Voor een optimale weergave moeten de surroundluidsprekers een weinig boven oorniveau worden opgesteld.
• Televisies die 3D-weergave ondersteunen sturen signalen maar de 3D-bril die door de kijker worden gedragen. Om te konnen kijken maar 3D-beelden, raadpleegt u de handleiding van de tevisie enplaatst u de middenluidspreker zodanig dat deze de 3DSignaalzender van de tevisie Niet blokkeert.

Voorzorgsmaatregelen:

• Wanner u de middenluidspreker op de TV zet, zorg er dan voor dat de luidspreker stevig met tape of iets dergelijks is vastgemaakt. Het is anders möglichd dat de luidspreker van de TV valt als bevolg van stoten of schokken, met eventueel letsel of beschadiging van de luidspreker tot bevolg.
  Zorg ervoor dat blote luidsprekerdraad samen worden gedraaid en—helemaal in de luidsprekeraansluiting worden gestoken. Als een blote luidsprekerdraad het中断paneel raakt, kan de stroom worden onderbroken als veiligheidsmaatregel.
• De voor-, midden- en surroundluidsprekers die bij dit systeme worden geleverd zichn magnetisch afgeschermd. Afhankelijk van de opstelling van de installatione, kan hetECHter toch gebeuren dat kleurvervorming optreedt wonneer een luidspreker erg zichbij het TV-schem staat. Als dit gebeurt, moet u de TV uitschakelen en dan na 15 minuten tot 30 minutes weeinschakelen. Blijft het probleem bestaan, zet de luidspreker dan verder van de TV vandaan.
• De subwoofer is nicht magnetisch afgeschermd en mag waarom Niet te zich bij een TV of beeldscherm worden geplaatst. Magnetische opslagmedia (zoals een diskette of audio/videoac cassette)要去 u ook uit de buurt van de subwoofer houden.
• Bevestig de Voorluidsprekers/ surroundluidsprekers en de subwoofer nicht aan de muur of het plafond. Deze kan yallen en letselveroorzaken.
• Ga Niet op de voet van de hoge luidspreker staan om de luidspreker op+zijnplaats te duwen of te draaien. De luidspreker kan dan omvallen en beschadigen of letsel veroorzaken. Wees vooral voorlichtig als er kinderen in de buurt+zijn.

Hoofdstuk 1-2

Luidsprekeropstelling (HTP-610)

Veiligheidsmaatregelen bij de installmentie

Leg de luidsprekers bij de montage plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.

Als de luidsprekers op elkaar worden gezet, moet u altijd de bijgeleverde beugels gebruiken om de luidsprekers aan elkaar te bevestigen (pagina 21).

Opstelling voor\ thuisbioscoopgeluid

Dit is een standardeerakanaals surroundluidsprekeropstelling voor optimaal 5.1-kanaals thuisbioscoopgeluid. De linker enrechtter voorluidspreker dienen ongeveer 1,8 m tot 2,7 m uit elkaar te worden geplaatst.

*Wanner de middenluiddsprekers in het midden geplaatstন.

Voorbereiding van de luidsprekers

1 Bevestig de antislipkussentjes aan de onderkant van de luidsprekers en de receiveversubwoofer.

Voor de voor-, midden- en surroundluidsprekers:

Gebruik het aangehechte kleefmiddel om de drie kussentjes aan de voet (onderkant) van elke luidspreker te bevestigen.

Voor de subwoofer:

Gebruik het aangehechte kleefmiddel om de vier grote kussentjes aan de voet van de subwoofer te bevestigen.

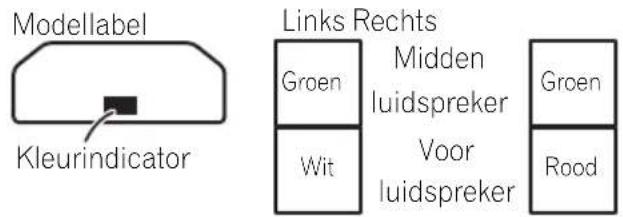

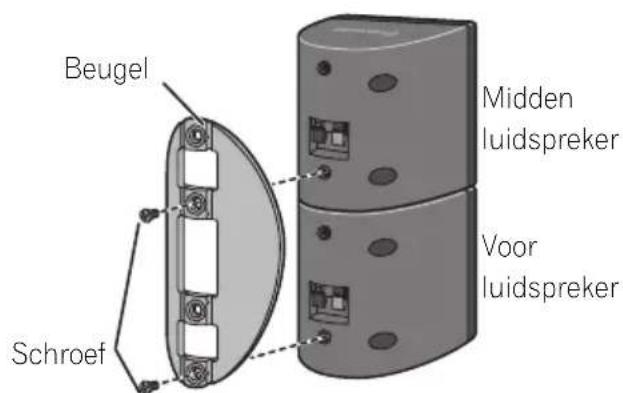

2 (Wanner de middenluidspekers rechts en links worden geplaatst) Zet de luidspekers op elkaar en maak deze met de beugel vast.

Elke luidspreker heeft een kleurgecodeerde indicator op het modellabel aan de achterkant ten behoeve van de installmentie. Let op de kleurindicators en installerer de luidsprekers op de juiste manier.

Zet de luidsprekers op elkaar zoals in de afbeeling is aangegeven. Leg de beugel op de bovenste en onderste schroefgaten zoals in de onderstaande afbeelingen worden getoond en draai de schroeven goed aan.

LET OP

• Verplaats de luidsprekers Niet wanner zemet de beugel aan elkaar zich bevestigd. Doet u dat wel, dan kurz u de beugel beschadigen of schade aan de beugel en de luidsprekers verergeren als u ze LAST vallen.

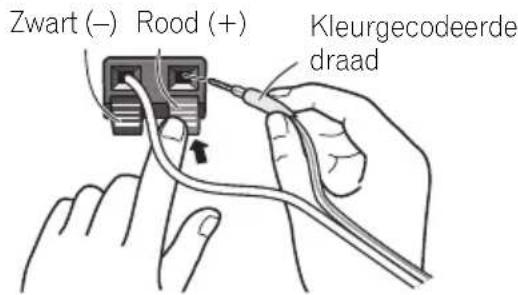

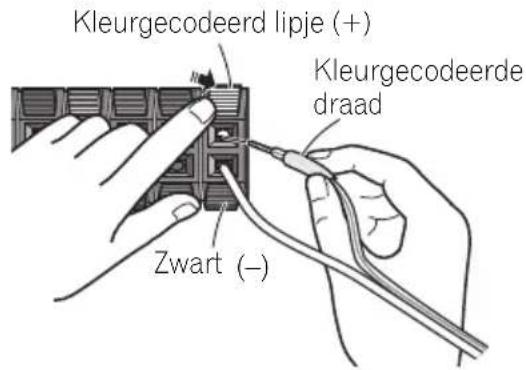

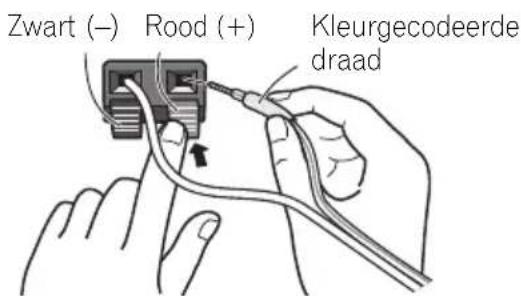

3 Sluit alle luidsprekers aan.

Sluit de draden op de luidspreker aan. U kurz de luidsprekers die in de afbeelding zich aangegeven identificeren aan de hand van de kleurgecodeerde indicator op het label aan de achterkant.

Linksvoor: Wit

Rechtsvoor: Rood

Midden: Groen

Surround rechts: Grijs

Zorg dat de kleurgecodeerde draad overeenkomt met de kleurindicator op het label en steekervoigens de kleurgecodeerde draad in de rode (+) aansluiting en de andere draad in de zwarte (-) aansluiting.

Zwart (-) Rood (+) Kleurgeodeerde

Bij het aansluiten van de middenluidspreker dient het dubbele uiteinde van de Y-kabel op bezelfde manier op de twee middenluidsprekers te worden aangesloten.

Sluit het andere uiteinde op de kleurgecodeerde luidsprekeraansluiting aan dechterkant van de receiver-subwoofer aan.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekerkabels, moet u het netsnoer losmaken voordat u eventuele nieteisoleerde onderdelen aanraakt.
- Sluit geen andere luidsprekers aan dan die bij dit system worden geleverd.
- Sluit de bijgeleverde luidsprekers Niet op een andere versterker aan dan die bij dit system wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
- Na het aansluiten van de stekkers dient ulichtjes aan de kabels te trekken om te controlleren of de kabels stevig zijn aangesloten. Een slechte aansluiting kan zorgen voor ruis en geluidsonderbrekingen.
- Als de kabeldraden toevallig uit de aansluitingen worden geduwd en hierdoor de draden met elkaar in aanraking komen, worden er een buitensporige extra belasting op de versterker geplaatst. Hierdoor kan de versterker uittallen en zelfs beschadigd raken.

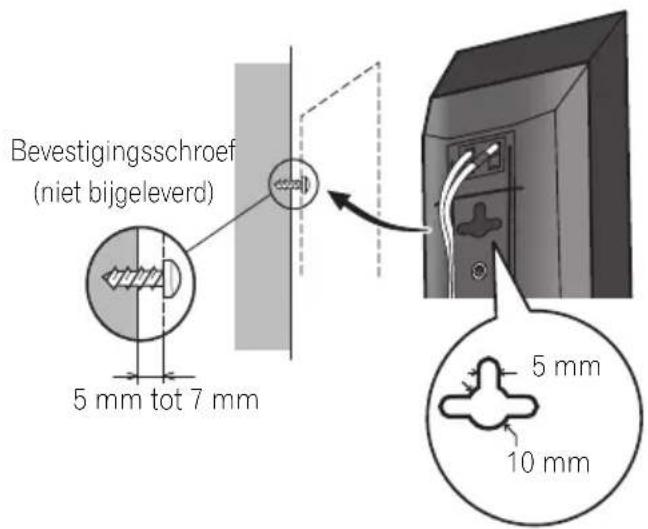

De luidsprekers aan de muur bevestigen

Alle luidsprekers (behalte de subwoofer, die.altijd op de grond moet staan) hebben gaten voor bevestigingsbeugels; afhankelijk van de luidsprekeropstelling die u kiest, kutu de Voor-, midden- en surroundluidsprekers aan de muur bevestigen.

• Draai de bijgeleverde schroef zo strak möglichk aan bij het bevestigen van de beugel aan de achterkant van de luidspreker.

Voorafgaand aan het bevestigen

• Vergeet Niet dat het luidsprekersysteme zwaar is en dat de schroeven door het gewicht ervan hunnen loslaten, of dat de muur Niet stevig genoeg zou hunnen zich om het gewicht te dragen, waardoor de luidspreker valt. Controller of de muur waaraan u de luidsprekers wilt bevestigen, sterk genoeg is om de luidsprekers te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.
• Er worden geen bevestigingsschroeven bijgeleverd. Gebruik schroeven die geschikt zijn voor de muur en die het gewicht van de luidspreker kutten dragen.

LET OP

• Wonneer u Niet zeker bent van de eigenschappen en de sterkte van de muren, dient u voor advies contact op te nemen met een vakman.
• Pioneer is Niet verantwoordelijk voor ongevalen of schade die het gevolg zich van een onjuiste installmentie.

Schroef (bijgeleverd)

Bevestigingsbeugel (bijgeleverd)

5mm tot 7 mm

Aanvullende opmerkingen over de installment van de luidsprekers

• Zet de linker en rechter voorluidspreker op gelijke afstand van de TV.
  Voor een optimale weergave moeten de surroundluidsprekers een weinig boven oorniveau worden opgesteld.
• Televisies die 3D-weergave ondersteunen sturen signalen maar de 3D-bril die door de kijker worden gedragen. Om te+kennen waar 3D-beelden, raadpleegt u de handleiding van de tevisie en staat u de middenluidspreker zodanig dat deze de 3DSignaalzender van de tevisie Niet blokkeert.

Voorzorgsmaatregelen:

• Wanner u de middenluidspreker op de TV zet, zorg er dan voor dat de luidspreker stevig met tape of iets dergelijk is vastgemaakt. Het is anders möglichk dat de luidspreker van de TV valt als gevolg van stoten of schokken, met eventueel letsel of beschadiging van de luidspreker tot gevolg.
• De voor-, midden- en surroundluidsprekers die bij dit system worden geleverd zichn magnetisch afgeschermd. Afhankelijk van de opstelling van de installatione, kan het echter toch gebeuren dat kleurvervorming optreedt wanner een luidspreker erg zichbij het TV-schem staat. Als dit gebeurt, moet u de TV uitschaken en dan na 15 minutes tot 30 minutes wee inschaken. Blijft het probleem bestaan,zet de luidspreker dan verder van de TV vandaan.
• De subwoofer is nicht magnetisch afgeschermd en mag waarom nicht te dicht bij een TV of beeldscherm worden geplaatst. Magnetische opslagmedia (zoals een diskette of audio/videoocassette)要去 u ook uit de buurt van de subwoofer houden.
• Bevestig de subwoofer Niet aan de muur of het plafond. Deze kan vallen en letsel veroorzaken.

Hoofdstuk 1-3

Luidsprekeropstelling (HTP-FS510)

Veiligheidsmaatregelen bij de installmentie

Leg de luidsprekers bij de montage plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.

Opstelling voor\ thuisbioscoopgeluid

Dit is een standardluidsprekeropstelling. De linker en rechter voorluidspreker dienen ongeveer 1,8 m tot 2,7 m uit elkaar te worden geplaatst.

Voorbereiding van de luidsprekers

1 Bevestig de antislipkussentjes aan de voet van de receiver-subwoofer.

Gebruik het aangehechte kleefmiddel om de vier kussentjes aan de voet van de subwoofer te bevestigen.

2 Steek de staaf via het gat hinter in de voet maar binnen en kaak deze met de 4 schroeven vast.

LET OP

• Draai de schroeven Niet te strak aan.
• Doet u dat wel, dan kuren de schroeven en/of de moeren beschadigd worden. Gebruik een middelgrote handschroevendraaier voor de montage.
• Gebruik geen elektrische schroevendraaiers of te grote schroevendraaiers die möglich te veel druk op de schroeven en de moeren uitoefenen.
• Controller bij de montage of er geen vremeinde voorwerpen aan de voet van de standaard of de hoge luidspreker kleven.
• Als er iets:tussen de voet van de standarden de hoge luidspreker zit, wordt deeenheid maybeijk Niet stevig genoeg gemonteerd, waardoor deze kan omvallen.

3 Bevestig de pakking aan de staaf.

Bevestig de pakking aan het oppervlak van de staaf waar de luidspreker worden gemonteerd.

4 Steek de luidsprekerkabel via het gat awhile in de voet door maar het gat in de staaf.

5 Sluit alle luidsprekers aan.

Sluit de draden op de luidspreker aan. U kunt de luidsprekers die in de afbeeling zich aangegeven identificeren aan de hand van de kleurgecodeerde indicator op het label aan dechterkant.

Linksvoor: Wit

Rechtsvoor: Rood

Zorg dat de kleurgecodeerde draad overeenkomt met de kleurindicator op het label en steekervoigens de kleurgecodeerde draad in de rode (+) aansluiting en de andere draad in de zwarte (-) aansluiting.

Sluit het andere uiteinde op de kleurgecodeerde luidsprekeraansluiting aan dechterkant van de receiver-subwoofer aan.

• Wanner de aansluiting is voltooid, dienen de luidsprekerkabels te worden bevestigd. Breng de kabels aan in de uitsparing in de luidsprekers.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluten of losmaken van de luidsprekerkabels, moet u het netsnoer losmaken voordat u eventuele nieteisoleerde onderdelen aanraakt.
Op dit systemmogen alleen de bijgeleverde luidsprekers, of luidsprekers die officieel als optiek ijn aangewezen, worden aangesloten.
- Sluit de bijgeleverde luidsprekers Niet op een andere versterker aan dan die bij dit system wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
- Na het aansluiten van de stekkers dient ulichtjes aan de kabels te trekken om te controlleren of de kabels stevig zijn aangesloten. Een slechte aansluiting kan zorgen voor ruis en geluidsonderbrekingen.
- Als de kabeldraden toevallig UIT de aansluitingen worden geduwd en hierdoor de draden met elkaar in aanraking komen, worden er een buitensporige extra belasting op de versterker geplaatst. Hierdoor kan de versterker uittallen en zelfs beschadigd raken.

Luidsprekeropstelling (HTP-FS510)

6 Maak de luidspreker en de staaf met de 2 schroeven aan elkaar vast.

• Controller of de luidsprekerkabel nicht:tussen de staaf en de luidspreker worden klemgedrukt.

• Duw de luidsprekkerkabel in de onderkant van de voet van de de standard.

De voorluidsprekers aan de muur bevestigen

De voorluidspreker heeft een montagegat dat gebruikt kan worden om de luidspreker aan de muur te bevestigen.

Voorafgaand aan het bevestigen

• Vergeet Niet dat het luidsprekersystem zwaar is en dat de schroeven door het gewicht ervan hunnen loslaten, of dat de muur Niet stevig genoeg zou hunnen zich om het gewicht te dragen, waardoor de luidspreker valt. Controller of de muur waaraan u de luidsprekers wilt bevestigen, sterk genoeg is om de luidsprekers te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.
• Er worden geen bevestigingsschroeven bijgeleverd. Gebruik schroeven die geschikt zich voor de muur en die het gewicht van de luidspreker kannen dragen.

LET OP

• Wonneer u Niet zeker bent van de eigenschappen en de sterkte van de muren, dient u voor advies contact op te nemen met een vakman.
• Pioneer is Niet verantwoordelijk voor ongevalen of schade die het gevolg zijn van een onjuiste installmentie.

De luidsprekers bevestigen

De voorluidspreker kan verticaal of horizontaal aan de muur worden opgehangen. Gebruik eén gat om de luidspreker verticaal op te hangen en twee gaten om hem horizontaal op te hangen.

Wanneer de luidspreker horizontaal worden opgehangen, bevestigt u hem zo dat de luidsprekeraansluiting aan de achterkant van de luidspreker aan de buitenkant is, zo ver möglichk verwijderd van de luidsprekeraansluiting van de andere luidspreker.

Aanvullende opmerkingen over de installment van de luidsprekers

• Zet de linker en rechter voorluidspreker op gelijke afstand van de TV.

Voorzorgsmaatregelen:

• Zorg ervoor dat blote luidsprekerdraad samen worden gedraaid en—helemaal in de luidsprekeraansluiting worden gestoken. Als een blote luidsprekerdraad het中断paneel raakt, kan de stroom worden onderbroken als veiligheidsmaatregel.

• De voorluidsprekers die bij dit systeme worden geleverd zijn magnetisch afgeschermd. Afhankelijk van de opstelling van de installmentie, kan het echter toch gebeuren dat kleurvervorming optreedt wanner een luidspreker erg zich bij het TV-schem staat. Als dit gebeurt, moet u de TV uitschakenen en dan na 15 minutes tot 30 minutes waar inschakenen. Blijft het probleem bestaan,zet de luidspreker dan verder van de TV vandaan.

• De subwoofer is nicht magnetisch afgeschermd en mag waarom Niet te zich bij een TV of beeldscherm worden geplaatst. Magnetische opslagmedia (zoals een diskette of audio/videoçassette)要去 u ook uit de buurt van de subwoofer honden.

• Bevestig de subwoofer Niet aan de muur of het plafond. Deze kan vallen en letsel veroorzaken.

Voor een betere geluidskwaliteit

Een thuisbioscoopsystem kan gemakkelijk worden opgezet met enkel de voorluidsprekers (rechts/links) en de subwoofer van deze set, maar door een los verkrijgbaar S-SWR5CR luidsprekersystem toe te voegen kurz u genieten van=echt 5.1-kanaals surroundgeluid. Neem de volgende punten in acht bij het aansluiten van het los verkrijgbare luidsprekersystem:

• Wanner vanaf hoofdstuk 2 in deze handleiding een bepaald model worden beschreiben, leest u de gedeelten die betrekking hebben op de HTP-610.
• Voor informatatie betreffende de installmenten aansluiting van het los verkrijgbare luidsprekersystem raadpleegt u de informatatie die bij het los verkrijgbare luidsprekersystem worden geleverd, samen met het Luidsprekeropstelling (HTP-610) op pagina 20 gedeelte in deze handleiding.
  Zie Automatische instelling van surroundgeluid (MCACC) op pagina 51 om uw systeem opnieuw in te stellen met behulp van MCACC.

Hoofdstuk 1-4

Luidsprekeropstelling (HTP-SB510)

Veiligheidsmaatregelen bij de installmentie

Leg de luidsprekers bij de montage plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.

Opstelling voor\ thuisbioscoopgeluid

De luidspreker要去onder (aan de voorzijde) van de TV worden geplaatst. De hoogte van de luidsprekerstandaards kan worden afgesteld of de luidspreker kan zonder de standardaards worden opgesteld.

• De luidspreker en de subwoofer zijn nicht magnetisch afgeschermd en mogen waarom Niet te zich bij een beeldbuis-TV worden gezet.

Voorbereiding van de luidsprekers

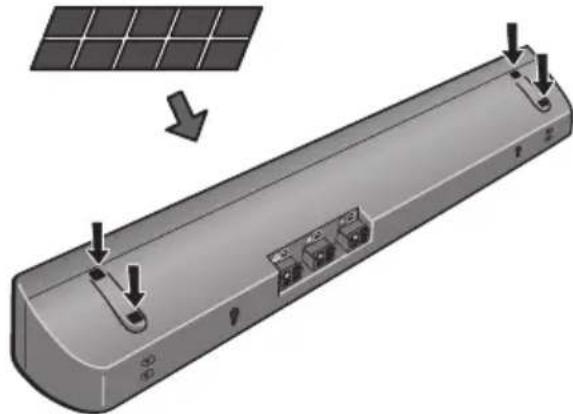

1 Bevestig de antislipkussentjes aan de onderkant van de luidsprekerstandaards en de receiver-subwoofer.

Voor de luidspekerstandaards:

Gebruik het aangehechte kleefmiddel om driekleine kussentjes aan de voet (onderkant) van elke luidsprekerstandaard te bevestigen.

Voor de subwoofer:

Gebruik het aangehechte kleefmiddel om de vier groe kussentjes aan de voet van de subwoofer te bevestigen.

Luidsprekeropstelling (HTP-SB510)

Als u besluit om de luidsprekerstandaards nicht te gebruiken, kunt u het aangehechte kleefmiddel gebruiken om vierkleine kussentjes aan de onderkant van de luidspreker te bevestigen.

Kleine antislipkussentjes

2 Bevestig de voet van de luidsprekerstandaards aan de luidspreker.

Bevestig zowel de rechtter als de linker
luidsprekerstandaard aan de achterkant van de luidspreker. De hoogte van de
luidsprekerstandaards kan in twee standen
worden afgesteld; kies de gewenste hoogte en
maak de standardvast.

LET OP

• Draai de schroeven Niet te strak aan.

• Als veel kracht worden gebruikt bij het vastdraaien van de schroeven, kan de schroefdraad van de schroef worden beschadigd. Gebruik een middelgrote handschroevendraaier voor de montage.

• Gebruik geen elektrische schroevendraaiers of te grote schroevendraaiers die möglich te veel druk op de schroeven uitoefenen.

• Controller bij de montage of er geen vreemde voorwerpen aan de standard of de luidspreker kleven.
• Als er iets tussen de standarden de luidspreker zit, worden de eenheid möglichniet stevig genoeg gemonteerd, waardoordeze kan omvallen.

3 Sluit alle luidsprekers aan.

Sluit de draden op de luidspreker aan.
Op de achechterkant van de luidspreker zitten de kanaalaansluitingen (rechts/midden/links) met de kleurgecodeerde labels.

Linksvoor: Wit

Rechtsvoor: Rood

Midden: Groen

Zorg dat de kleurgecodeerde draad overeenkomt met de kleurindicator op het label en steekervoigens de kleurgecodeerde draad in de rode (+) aansluiting en de andere draad in de zwarte (-) aansluiting.

Sluit het andere uiteinde op de kleurgecodeerde luidsprekeraansluiting aan dechterkant van de receiver-subwoofer aan.

LET OP

Op deutsche luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluten of losmaken van de luidsprekerkabels, moet u het netsnoer losmaken voordat u eventuele nieteisoleerde onderdelen aanraakt.
- Sluit geen andere luidsprekers aan dan die bij dit systeme worden geleverd.
- Sluit de bijgeleverde luidspreker Niet op een andere versterker aan dan die bij dit system wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
- Na het aansluiten van de stekkers dient ulichtjes aan de kabels te trekken om te controlleren of de kabels stevig zijn aangesloten. Een slechte aansluiting kan zorgen voor ruis en geluidsonderbrekingen.
- Als de kabeldraden toevallig uit de aansluitingen worden geduwd en hierdoor de draden met elkaar in aanraking komen, worden er een buitensporige extra belasting op de versterker geplaatst. Hierdoor kan de versterker uittallen en zelfs beschadigd raken.

De luidspreker aan de muur bevestigen

De luidspreker heeft montagegaten die gebrukt können worden om de luidspreker aan de muur te bevestigen.

Voorafgaand aan het bevestigen

• Vergeet Niet dat het luidsprekersystem zwaar is en dat de schroeven door het gewicht ervan hunnen loslaten, of dat de muur Niet stevig genoeg zou hunnen zich om het gewicht te dragen, waardoor de luidspreker valt. Controller of de muur waaraan u de luidspreker wilt bevestigen, sterk genoeg is om de luidspreker te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.

• Er worden geen bevestigingsschroeven bijgeleverd. Gebruik schroeven die geschikt zijn voor de muur en die het gewicht van de luidspreker kutten dragen.

LET OP

• Wonneer u Niet zeker bent van de eigenschappen en de sterkte van de muren, dient u voor advies contact op te nemen met een vakman.
• Pioneer is Niet verantwoordelijk voor ongevalen of schade die het gevolg zijn van een onjuiste installmentie.
• Wanner de luidspreker aan de muur wordt bevestigd, moet de luidspreker zo worden bevestigd dat deze parallel loopt aan de vloer.
• Wanner de luidspreker aan de muur wordt bevestigd, mag u de bijgeleverde luidsprekerstandaards er Niet aan vastmaken.

Aanvullende opmerkingen over de installment van de luidsprekers

• Installer de luidspreker in het midden onder de TV.
• Televisies die 3D-weergave ondersteunen sturen signalen maar de 3D-bril die door de kijker worden gedragen. Om te konnen kijken maar 3D-beelden, raadpleegt u de handleiding van de tevisie en staat u de luidspreker zodenig dat deze de 3DSignaalzender van de tevisie Niet blokkeert.

Voorzorgsmaatregelen:

• Laat het gewicht van de de luidspreker Niet op de TV rusten.
• Zorg ervoor dat blote luidsprekerdraad samen worden gedraaid en—helemaal in de luidsprekeraansluiting worden gestoken. Als een blote luidsprekerdraad het中断paneel raakt, kan de stroom worden onderbroken als veiligheidsmaatregel.
• De luidspreker en de subwoofer zijn nicht magnetisch afgeschermd en mogen waarom Niet te zich bij een TV of monitor worden gezet. Magnetische opsgammedia (zoals een diskette of audio/videoac cassette)要去 u ook uit de buurt van de luidspreker en de subwoofer houden.
• Bevestig de subwoofer Niet aan de muur of het plafond. Deze kan vallen en letselveroorzaken.

Voor een betere geluidskwaliteit

Een thuisbioscoopsystem kan gemakkelijk worden opgezet met enkel de luidspreker en de subwoofer van deze set, maar door een los verkrijgbaar S-SB5R luidsprekersystem toe te voegen=kunt u genieten van=echt 5.1-kanaals surroundgeluid.

Neem de volgende punten in acht bij het aansluiten van het los verkrijgbare luidsprekersystem:

• Wanner vanaf hoofdstuk 2 in deze handleiding een bepaald model worden beschreiben, leest u de gedeelten die betrekking hebben op de HTP-610.
• Voor informatatie betreffende de installationen aansluiting van het los verkrijgbareluidsprekersystem raadpleegt u deinformatie die bij het los verkrijgbareluidsprekersystem worden geleverd,samen met het Luidsprekeropstelling (HTP-610) op pagina 20 gedeelte in deze handleiding.
  Zie Automatische instelling van surroundgeluid (MCACC) op pagina 51 om uw system opnieuw in te stellen met behulp van MCACC.

Hoofdstuk 2

Aansluitingen

Achterpaneel

1 Coaxiale/optische digitale audio-ingangen (x3)

Gebruik de bijgeleverde optische digitale kabel om de DIGITAL OPTICAL IN 1 (TV/SAT) ingang te verbinden met de optische digitaleuitgangsaansluiting van de tevisie. Gebruik.Deze ingangen voor digitale audiobronnen zoals DVD-spelers/recorders, digitale satellietontvangens, CD-spelers enz.

2 HDMI-ingangen (x3)/uitgang (x1)

Meerdere ingangen en een uitgang voor een audio/videooverbinding van hoge kwaliteit met compatibile HDMI-apparaten.

3 FM antennaeaansluiting

4 Stereo analogue audio-ingangen/uitgangen

Gebruiken deze ingangen en uitgangen voor audiobronnen zoals CD-spelers, cassettecks, draaitafels enz.

5 Voorversterkeruitgangen voor surround-achterkanalen

Gebruik deze uitgangen voor het aansluiten van afzonderlijke versterkers voor de surroundachterkanalen.

6 MCACC SETUP MIC aansluiting

Gebruik deze aansluiting voor het aansluiten van de bijgeleverde microloon voor de Automatische MCACC setup (pagea 51).

7 Video-ingangen/uitgangen

Gebruik de bijgeleverde videokabel om de MONITOR OUT aansluiting te verbinden met de video-ingangsaansluiting van de televisione. Gebruik deze ingangen en uitgangen voor videobronnen zoals DVD-spelers/recorders, videocassetterecorders enz.

8 AC IN - Netstroomingang

9 SPEAKERS aansluitingen

Zorg dat de kleuren van de luidsprekerkabels overeenkomen met de bijbehorende aansluitingen.

De kabels aansluiten

Zorg ervoor dat de kabels Niet over het apparaat heenliggen. Anders produeert het magnetische veld van de transformatoren in dit apparaat een brom in de luidsprekers.

LET OP

Voordat u de apparatuur aansluit of eventuele aansluitingen wijzigt, moet u de stroom uitschakelen en de stekker van het netsnoer uit het stopcontact trekken. Nadat alle aansluitingen zijn voltooid, steekt u de stekker wee in het stopcontact.

Over de verbinding met de videouitgangen

Dit systemd is Niet uitgerust met een video- omzetter. Wanner u een HDMI-kabel gebruikt voor het aansluiten van een ingangsapparaat, moet u bezelfde kabel gebruiken voor de verbinding met de TV.

HDMI-kabels

De HDMI-kabels zorgen voor de overdracht van ongecomprimeerde digitale video, alsmede bijna elk type digitale audio waarmee de aangesloten component compatibel is, waaronder DVD-Video, DVD-Audio, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio (zie hieronder voor beperkingen), Video CD/Super VCD, CD, SACD (alleen DSD 2-kanaals) en 192kHz / 8 -kan. (max. aantal kanaalingangen) PCM.

Zorg ervoor dat u de aansluiting in de juiste richting verbindt.

Over HDMI

HDMI (High Definition Multimedia Interface) ondersteunt zowel beeld als geluid via een enkele verbinding en worden gebrukt bij DVD spelers, DTV, settopboxen en andere AV-apparaten. HDMI is bedoeld als combinatie van de technologieen High Bandwidth Digital Content Protection (HDCP) en Digital Visual Interface (DVI). Met HDCP worden digitale content beveiligd die door beeldschermen die aan DVI voldoen worden verzonden en ontvangen.

HDMI kan standaard,verbeterde en hoge- definitie video ondersteunen,alsmede standaard tot meerkanaals surroundgeluid. HDMI kent o.a. ongecomprimeerde digitale video,een bandbreedte van maximaal 2,2 GB per seconde (bij HDTV-signaal), eén aansluiting (i.p.v.meerdere kabels en stekkers) en communicatie tussen de AV-bron en AV- apparaten zoals DTV's.

Dit systemd is ook compatibel met de DeepColor- en x.v.Color-functie (x.v.Color is een handelsmerk van Sony Corporation). HDMI, het HDMI-Logo en High-Definition Multimedia Interface zichen handelsmerken of gedeponeerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen.

Opmerking

1 - Zet de HDMI-parameter in De audio-opties instellen op paging 69 op THRU (THROUGH) en zet het ingangssignaal in Het ingangssignaal kiezen op paging 54 op HDMI wonneer u het HDMI audio-uitgangssignaal van uw TV wilt horen (er worden geen geluid van dit systeme weergegeven).
- Als het videosignaal Niet op uw TV worden weergegeven, probeert u de resolutie-instellenen op uw component of scherm aan te passen. Het is möglichk dat sommige componenten (zoals videogameapparaten) over resoluties beschikken die wellicht Niet kuren worden weergegeven. In dat geval gebruikt u een (analoge) composiet-aansluiting.
- De ingangssignalen van de (analoge) composiet-video-ingangen van dit apparaat worden nicht uitgevoerd via de HDMI OUT.
- Wanner het videosignaal van de HDMI 480i, 480p, 576i of 576p is, kuren Multi Ch PCM-geluid en HD-geluid nicht worden ontvangen.

Belangrijk

• Vergeleken met bestaande digitale audio-overdrachtformaten (optisch en coaxial), heeft HDMI-formaat digitale audio-overdracht meerijd nodig om herkend te worden. Als gevolg hiervan kann er onderbrekingen in het geluid optreden bij het omschakelen:tussen formaten of het beginnen met afspelen. Tevens kan bij het in-/uitschakelen van de component die op de HDMI OUT aansluiting van dit apparaat is aangesloten of bij het aansluiten/losmaken van de HDMI-kabel ruis ontstaan of het geluid onderbroken worden.

Analoge audiokabels

Gebruik RCA-tulpstekkerkabels voor het aansluiten van de analoge audio-apparaten. Deze kabels herkent u aan de rode en witte stekkers; sluit de rode stekkers aan op de R-aansluitingen (rechts) en de witte stekkers op de L-aansluitingen (links).

Digitale audiokabels

Gebruik in de handel verkrijgbare coaxiale digitale audiokabels of optische kabels om digitale apparaten op dit system aan te sluiten.1

Coaxiale digitale audiokabel

Optische kabel

Bij het verlaten van de fabriek is er een kapje aangebracht op de stekker van de bijgeleverde optische digitale kabel. Verwijder dit kapje voordat u de kabel aansluit.

Gewone RCA-videokabel

Deze kabels worden het meest gebruikt voor videoverbindingen en worden gebruikt om composiet-video-aansluitingen met elkaar teverbinden. De gele stekkers anderscheden ze van de kabels voor audio.

Opmerking

1 Wanneer u optische kabels aansluit, wees dan voorzichtig dat u bij het insteken van de stekker het afsluitklepje van de optische aansluiting Niet beschadigt.
- Wikkel een optische kabel losjes op om hem te bewaren. De kabel kan worden beschadigd als hij scherp worden gebogen.
- Voor coaxiale digitale aansluitingen kunt u ook een gewone RCA-videokabel gebruiken.

Uw TV aansluiten (voor TV-geluid)

Maak deze aansluitingen om het geluid van de ingebouwde tuner van de TV te konnen weergeven.

• Verbind de digitale audio-uitgang van uw TV met de DIGITAL OPTICAL IN 1 (TV/SAT) ingang van dit system.

Gebruik de bijgeleverde optische digitale kabel.

• Als uw TV geen optische digitale audiouitgang heeft,kest u de analoge audiouitgangen van uw TV verbinden met de AUDIO TV/SAT ingangen van dit system. Gebruik een analoge audiokabel voor de verbinding.

Uw TV en weergave-apparatuur aansluten

Aansluitingen make via HDMI

Als u een apparaat met HDMI of DVI (met HDCP) hebt (Blu-ray disc-speler enz.), kunt u dit met een los verkrijgbare HDMI-kabel op dit systeem aansluiten.

1 Verbind de HDMI-uitgang van uw BD/DVD-speler met de HDMI BD/DVD IN ingang van dit system.

Gebruik een HDMI-kabel voor de verbinding.

2 Verbind de HDMI OUT van dit systeem met een HDMI-ingang van uw TV.

3 Verbind de MONITOR OUT van dit systeem met een composiet-video-ingang van uw TV.

Het OSD-schemzalnietverschijnenalsuderverbindingnaardevTVhebtgemaaktviaHDMI-uitgang.Gebruikcompositetverbindingen Voor de systeeminstelingen.

Gebruik de bijgeleverde videokabel.

Aansluten van een apparaat zonder HDMI-aansluiting

Deze afbeelding toont de verbinding:tussen een TV en DVD-speler (of ander weergave-apparaat) zonder HDMI-aansluiting en dit system.

1 Verbind de composiet-video-uitgang van uw DVD-speler met de VIDEO BD/DVD ingang van dit system.

Gebruik een standard RCA-videokabel.

2 Verbind de audio-uitgang van uw DVD-speler met de AUDIO BD/DVD IN ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel. Als uw apparaat een digitale uitgang heeft,kest u ook een optische kabel of een coaxiale kabel voor de verbinding gebruiken.1

3 Verbind de MONITOR OUT van dit systemd met een composiet-video-ingang van uw TV.

Gebruik de bijgeleverde videokabel.

Opmerking

1 In dit geval moet u op het systeme instellen welke digitale ingang u met het apparaat hebt verbonden (zie Het ingangssignaal kiezen op pagina 54).

Een HDD/DVD-recorder, videocasseterecorder en andere videobronnen aansluten

Dit systeem heeft audio/video-ingangen en uitgangen die geschikt zijn voor het aansluiten van analoge of digitale videorecorders, zoals videocasseterecorders en HDD/DVD-recorders.

DVR, videocassetterecorder, LD-speler enz.

1 Verbind de composiet-video-uitgang van uw video-apparaat met de VIDEO DVR/VCR ingang van dit system.

Gebruik een standard RCA-videokabel.

• Als het aangesloten video-apparaat is voorzien van een HDMI-uitgang,(Int u ook een HDMI-kabel voor de verbinding gebruiken. In dit geval moet u ook een HDMI-kabel gebruiken voor het aansluiten van de TV.

2 Verbind de VIDEO DVR/VCR OUT van dit system met een composiet-video-ingang van uw video-apparaat.

3 Verbind de audio-uitgang van uw videoapparaat met de AUDIO DVR/VCR IN ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel. Als uw apparaat een digitale uitgang heeft, kutu ook een optische kabel of een coaxiale kabel voor de verbinding gebruiken.1

4 Verbind een video-ingang van de recorder met de VIDEO DVR/VCR uitgang van dit system.

Gebruik een standard RCA-videokabel.

Een satellitontvanger of andere digitale settopbox aansluten

Satelliet- en kabelontvangers en terrestrische digitale TV-tuners zijn alle voorbeelden van zogenoemde 'settopboxen'.

STB

1 Verbind de composiet-video-uitgang van uw settopbox met de VIDEO TV/SAT ingang van dit system.

Gebruik een standard RCA-videokabel.

2 Verbind de audio-uitgang van uw settopbox met de AUDIO TV/SAT IN ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel. Als uw apparaat een digitale uitgang heeft, kutn u ook een optische kabel of een coaxiale kabel voor de verbinding gebruiken.1

Opmerking

1 In dit geval moet u op het system instellen welke digitale ingang u met de TV hebts verbonden (zie Het ingangssignaal kiezen op pagina 54).

Andere geluidsapparatuur aansluten

Het,aantal en soort verbindingen hangt af van het soort apparaat dat u aansluit. Volg de onderstaande aanwijzingen om een CD-R, MD, DAT, taperecorder of andere geluidsapparatuur aan te sluiten.

CD-R, MD, DAT enz.

1 Verbind de analoge audio-uitgangen van het apparaat met een set vrije audio-ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel. Als uw apparaat een digitale uitgang heeft,kest u deze verbinden met een digitale ingang van het systeem,zoals afgebeeld.

2 Als u een recorder aansluit, verbindt u de analoge audio-uitgangen met de analoge audio-ingangen van de recorder.

Het voorbeeld toont een analogue verbinding met de AUX OUT analoge uitgangsaansluiting met behulp van een stereo RCAtulpstekkerkabel.

Opmerking

1 Houd er rekening mee dat u digitale apparaten op analoge audio-aansluitingen moet aansluiten als u van digitale apparaten (zoals een MD) maar analoge apparaten, en omgekeerd, wilt opnemen.

Aansluten op de videoaansluiting op het voorpaneel

Wonneer apparatuur op de video-aansluiting op het voorpaneel is aangesloten, is deze toegankelijk via de VIDEO toets op het voorpaneel. Er zijn standard audio/video-aansluitingen. Sluit de apparatuur op bezelfde wijze aan als bij gebruik van de aansluitingen op het achterpaneel.

• Verwijder de paneelafdekking wanner u apparatuur op het voorpaneel aansluit.

Videocamera enz.

Een iPod/iPhone aansluiten

Dit systemd—heeft een speciale iPod/iPhone-aansluiting die u kunt gebruiken om het afspelen van het audiomateriaal van uw iPod/iPhone te regelen met de bedieningsorganen van dit systemd.

• Zet het systeme in de ruststand (standby) en gezruik dan de bijgeleverde iPod-kabel om uw iPod op de iPod/iPhone-aansluiting op het voorpaneel van dit systeme aan te sluiten.

• Verwijder de paneelafdekking wanner u apparatuur op het voorpaneel aansluit.

• Raadpleeg voor het aansluiten van de kabels eveneens de handleiding van de iPod.

• Z i een iPod afspelen op pagina 55 voor aanwijzingen voor de bediening van de iPod.

Een USB-apparaat aansluiten

U kunt bestanden afspelen via de USB-aansluiting aan de voorkant van dit system.

• Zet het systeme in de ruststand (standby) en sluit dan uw USB-apparaat op de USB-aansluiting op het voorpaneel van dit systeem aan.

• Verwijder de paneelafdekking wanner u apparatuur op het voorpaneel aansluit.
  Zie Een USB-apparaat afspelen op pagina 57 voor aanwijzingen voor bediening van het USB-apparaat.

Een FM-antenne aansluiten

Sluit de FM-antennedraad aan zoals hieronder is aangegeven. Om de ontvangst en de geluidskwaliteit te verbeteren,kest u externe antennes aansluten (zie Een externe anteenne aansluten hieronder).

- Druk de FM-antenne stekker in de middenpen van de FM-antenneansluiti

Strek de FM-antenne vollediguit en bevestig\ deze aan een muur of deurkozijn om een\ optimale ontvangst te verkrijgen. Laat de\ antenne Niet loshangen en rol deze ook nicht op.

Een externe antennae aansluiten

Om de FM-ontvangst te verbeteren,kest u een FM-antenne op de FM UNBAL 75Ω aansluiten.

Gebruik van de PRE OUT uitgangen voor het aansluten van surround- achterluidsprekers

Verbind de PRE OUT uitgangen van het systeme met een extra versterker om surround-achterluidsprekers toe te voegen.

• U kunt ook een surround-achterkanaal versterker gebruiken wanner u maar eén luidspreker wilt toevoegen. In dit geval verbindt u de versterker alleen met de linker (L (Single)) aansluiting.

Het systemd op het stopcontact aansluiten

Sluit het systeme pas op het stopcontact aan nadat u alle apparaten, inclusief de luidsprekers, op het systeme hebt aangesloten.

1 Sluit het bijgeleverde netsnoor op de AC IN aansluiting aan deijkenkant van het systeem aan.

2 Steek de stekker aan de andere kant in een stopcontact.

LET OP

• Pak het netsnoor alleen bij het stekkerdeel vast. Haal de stekker Niet uit het stopcontact door aan het snoer te trekken en raak het netsnoor nooit met natte handen aan, want dit kan resulteren in kortsluiting of in een elektrische schok. Plaats het apparaat, een meubelstuk of een ander voorwerp Niet op het netsnoor en knel het netsnoor op geen enkele manier af. Maak nooit een knoop in het netsnoor en bind het ook Niet samen met andere kabels vast. Leid de netsnieren zodanig dat er niemand op trapt. Een beschadigd netsnoor kan brand of een elektrische schok veroorzaken. Controleer regelmatig de staat van het netsnoor. Wanneru beschadigingen vaststelt, vraagt u uw dichtstbijzijnde Pioneer-erkende, onafhankelijkke servicecentrum om het netsnoor te verrangen.
• Gebruik geen ander netsnoer dan het snoer dat bij dit system wordt geleverd.
• Gebruik het bijgeleverde netsnoer Niet voor andere doeleinden dan hierboven is beschreiben.
• Wanner u het systeem gereuimeijd Niet denkt te gebruiken, bijv. tijdensvakanties, moet u de stekker uit het stopcontact halen.

Hoofdstuk 3

Toetsen en indicators

Voorpaneel

1 Voorpaneel-display

Zie Display op pagina 45 voor meer informatie.

2 Tunerbedieningstoetsen

ST/MONO

Hiermee schakelt u om:tussen de automatische stereomodus en de monoontvangstmodus (pagea 60).

TUNE + / -

Hiermee zoekt u de radiofrequencies (pagina 60).

3 Infrarood-afstandsbedieningssensor

4 Spanningsindicator

5 FUNCTION toets

Hiermee kiest u een ingangsbron.

6 AUTO/DIRECT

Hiermee schakelt u om:tussen de automatische surroundmodus (Automatische weergave op pagina 63) en Stream Direct weergave.

7 STANDBY/ON

Hiermee zet u het systeem aan of in deruststand (standby).

8 VOLUME + / -

Hiermee stelt u het geluidsniveau in.

9 iPod/USB aansluiting

Hierop kurz u uw Apple iPod of USB-geheugenapparaat aansluiten om deze als geluidsbron te gebruiken (pagina 55 en 57).

10 AUDIO/VIDEO ingang

Zie Aansluiten op de video-aansluiting op het voorpaneel op pagina 41.

Display

1 P H A S E

Licht op wonneer de Phase Control is ingeschakeld (pagea 66).

2 A U T O

Licht op wanner de automatische surroundfunctie is ingeschakeld (Automatische weergave op pagina 63).

3 RDS

Licht op wanner een RDS-uitzending worden ontvangen (pagea 62).

4ST

Licht op wonneer een FM-stereo-uitzending wordt ontvangen in de automatische stereomodus.

5 T U N E

Licht op wanseer een normale zender worden ontvangen.

6 MHz

Licht op wonneer op het alfanumeriek display de freqentie van de huidige zender worden aangegeven.

7 Uitschakeltimer-indicator

Licht op wonneer de uitschakeltimer is ingeschakeld (pagea 49).

8 Voorkeuzender-indicators

PRESET

Geeft aan wanner een voorkeurzender wordt geregisteerd of opgeroepen.

MEM

Knippert wonneer een voorkeurzender wordt geregisteerd.

9 PRESET-informatie of uitgangssignaal-indicator

Toont het voorkeurzendernummer of het ingangssignaaltype, enz.

10 Alfanumeriek display

Toont diverse systeeminformatie.

11 DTS indicators

DTS

Licht op wanner een bron met DTS-gecodeerde audiosignalen worden gedetecteerd.

HD

Licht op wonneer een bron met DTS-EXPRESS of DTS-HD geodeerde audiosignalen worden gedetecteerd.

ES

Licht op wonneer een bron met DTS-ES geocodeerde audiosignalen worden gedetecteerd.

96/24

Licht op wonneer een bron met DTS 96/24 geocodeerde audiosignalen worden gedetecteerd.

NEO:6

Wanner een van de NEO:6 functies van het systeme ingeschakeld is,licht deze indicator op om aan te geben dat NEO:6 actief is (pagina 63).

Toetsen en indicators

12 Dolby Digital indicators

D D

Licht op wonneer een Dolby Digital geocodeerd signalaordt gedetecteerd.

D+

Licht op wonneer een bron met Dolby Digital Plus geodeerde audiosignalen worden gedetecteerd.

DDHD

Licht op wonneer een bron met Dolby TrueHD geodeerde audiosignalen worden gedetecteerd.

EX

Licht op wanner een bron met Dolby Digital EX geocodeerde audiosignalen worden gedetecteerd.

□PLII(x)

Licht op om Pro Logic II/ Pro Logic IIx decoding aan te Geven (zie Luisteren met surroundgeluid op pagina 63 voor verdere informatie).

13 ADV.S.

Licht op wanner een van de Avanced Surround functies is geselecteerd (zie Gebruik van de geavanceerde surroundeffecten op pagina 64 voor verdere informatie).

14 SIGNAL SELECT indicators

DIGITAL

Licht op wonneer een digitaal audiosignaal is geselecteerd. Knippert wonneer er geen digitaal audiosignaal is geselecteerd.

HDMI

Licht op wonneer een HDMI-sigmaal is geselecteerd. Knippert wonneer een HDMI-sigmaal is geselecteerd, maar de geselecteerde HDMI-ingang geen ingangssignaal heeft.

15 UP MIX indicator

Licht op wanner de UP MIX functie is ingesteld op ON (pagina 68). Licht ook op wanner DIMMERuitgeschakeld is.

16 DIR.

Licht op wanseer de DIRECT of PURE DIRECT functie is ingeschakeld (pagea 65).

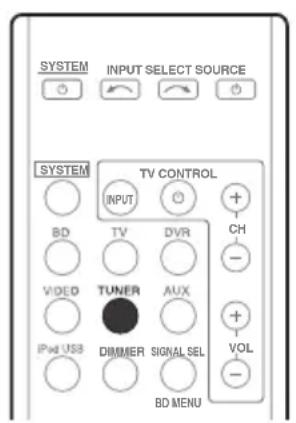

Afstandsbediening

1 SYSTEM

Hiermee zet u het systeem aan of in deruststand (standby).

2 INPUT SELECT

Hiermee kiest u een ingangsbron.

3 SOURCE

Druk hierop om de andere apparaten die op het systeemং aanegasloten in/uit te schakelen (zie pagina 77 voor verdere informatie).

4 SYSTEM

Druk hierop om de afstandsbediening te gebruiken voor de bediening van het system (u kunt de witte opdrachten boven de cijfertoetsen selecteren (S.RETRIEVER enz.)). Deze toets worden ook gebruikt om de instellingen voor surroundgeluid (pagina 72) of de audioparameters (pagina 66) te make.

5 TV CONTROL toetsen

Deze toetsen zijn voor de bediening van de TV die aan de TV toets is toegewezen. Als u dus maar een TV op dit system hem heb t aangesloten, wijst u deze aan de TV toets toe (zie pagina 76 voor verdere informatie).

Hiermee schakelt u de TV in/uit.

INPUT

Hiermee kiest u het TV-ingangssignaal.

CH + / -

Hiermee stelt u het volume van de TV in.

6 MULTI CONTROL toetsen

Druk op deze toetsen om de bijbehorende apparaten te bedieren (zie De rest van uwsystemeem bedieren op pagina 75).

7 DIMMER

Hiermee verlaagt of verhoogt u de helderheid van het display. De holderheid kan in vier stappen worden ingesteld.

8 SIGNAL SEL

Hiermee kiest u een ingangssignaal (pagina 54).

Druk eerst op BD voor toegang tot:

Toetsen en indicators

BD MENU

Hiermee wordt het disemenu van Blu-rays discs getoond.

9 Luistermodustoetsen

AUTO/DIRECT

Hiermee schakelt u om:tussen de automatische surroundmodus (Automatische weergave op pagina 63) en Stream Direct weergave. Bij Stream Direct weergave loopt het signaal Niet via de toonregeling waardoor een uiterst nauwkeurige weergave van de bron worden vergreten (pagina 65).

STEREO/A.L.C.

Hiermee schakelt u om:tussen stereoweergave, stereomodus met automatische niveauregeling (pageina 64) en de Front Stage Surround Advance instellingen (pageina 65).

STANDARD

Druk hierop voor standard decodering en om over te schakelen tussen de Pro Logic II opties (pagea 63).

ADV SURR

Hiermee schakelt u om:tussen de.
verschillende surroundmodi (agina 64).

10 Systeeminstelling- en apparaatbedieningstoetsen

De volgende bedieningstoetsen können
worden gezruikt nadat u de bijbehorende
MULTI CONTROL toets (BD, TV enz.) hebt ingedrukt.
Druk eerst op Systemgang tot:

AUDIO PARAMETER

Hiermee opent u de Audio opties (pagina 66).

SETUP

Hiermee opent u het System Setup menu (pagina 72).

RETURN

Hiemee bevestigt u uw menukeuze en verlaat u het menu.

Druke erst op BD of DVR voor toegang tot:

TOP MENU

Hiermee wordt het 'hoofd'menu van een BD/DVD getoond.

HOME MENU

Hiermee wordt het HOME MENU scherm\ getoond.

RETURN

Hiemee bevestigt u uw menukeuze en verlaat u het menu.

MENU

Hiermee wordt het TOOLS menuscherm van de Blu-ray disc-speler getoond.

Druk eerst op TUNER voor toegang tot:

TUNER EDIT

Hiermee slaat u zenders op en kurz u ze een naam gehen om ze later weer op te roepen (pagina 60 en 61).

ST/MONO

Hiermee schakelt u om:tussen de automatische stereomodus en de monoontvangstmodus (pagina 60).

PTY SEARCH

Hiermee zoekt u waar RDSprogrammatypes (pagea 62).

Druk eerst op iPod USB voor toegang tot:

iPod CTRL

Hiermee schakelt u om:tussen de bedieningsfuncties van de iPod en de systeembedieningsfuncties (pagina 57).

11 (TUNE / , PRESET / ), ENTER

Gebruik de pijltoetsen bij het instellen van het surroundgeluidsystem (pagina 72). De toetsen worden ook gebruikt om de BD/DVDmenu's/opties te bedieren.

De TUNE ↑/↓ toetsen können worden gebrukt om de radiofrequencies te zoeken (pagea 60) en de PRESET / toetsen können worden gebrukt om de voorkeurzenders te kiezen (pagea 61).

12 MASTER VOLUME +/-

Gebruik.Deze toetsen om het luistervolume in te stellen.

13 Apparaatbedieningstoetsen

De hoofdtoetsen (, ) enz.) worden gezruikt om een apparaat te bedieren nadat u dit heb geselecteerd met de ingangsbrontoetsen.

De bedieningsfuncties boven deze toetsen können worden gebruikt nadat u de bijbehorende ingangsbrontoets hebt geselecteerd (bijvoorbeeld BD, DVR of TV).

Deze toetsen werken ook zoals hieronder worden beschreiben.

Druke erst op Systemgang tot:

BASS-/+

Hiermee wordt het kanaalniveau van de subwoofer ingesteld.1

TRE - / +

Hiermee worden de hoeg tonen ingesteld.1 Druk eerst op TV voor toegang tot:

DTV/TV

Hiermee schakelt u om:tussen de DTV en analoge TV ingangsfunctie van Pioneer TV's.

14 MUTE

Hiermee zet u het geluid aan en UIT.

15 Cijfertoetsen en andere apparaatbedieningstoetsen

Gebruik de cijfertoetsen omrechtstreeks een radiofrequentie (pagina 60) of een track op een CD, DVD enz. te kiezen. Er zich nog andere toetsen die kuren worden gebruikt nadat de SYSTEM toets is ingedrukt. (Bijvoorbeeld MIDNIGHT enz.)

HDD*, DVD*, VCR*

Hiermee schakelt u om:tussen de bediening voor de harde schijf, DVD en videocasseterecorder voor HDD/DVD/ videocasseterecorders.

S.RETRIEVER

Druk hierop om wee CD-niveau geluid te verkrijgen bij gecomprimeerde audiobronnen (pagea 66).

EQ

Druk hierop om de Acoustic Calibration EQ instelling in/uit te schakelen (pagea 66).

CH SELECT

Druk enkele malen hierop om een kanaal te selecteren en gebruik dan + / - om het niveau in te stellen (pagea 74).

CH SELECT + / -

Druk hierop om het kanaalniveau in te stellen.

SB CH

Druk hierop om de surround-achterkanaalmodus te selecteren (pagina 68).

PHASE

Druk hierop om de Phase Control in/uit te schakelen (pagea 66).

MIDNIGHT

Druk hierop om de Midnight luisterfunctie in/uit te schakelen (pagea 70).

SLEEP

Druk hierop om de tijsduur te wijzigen voordat het system in de ruststand (standby) schakelt (30 min - 60 min - 90 min - Off). U=kunt de resterendeijd van de uitschakeltimer altijd controleren door eenmaal op SLEEP te drukken.

16 DISPLAY

Hiermee kiest u een andere displayaanduiding. De ingangsbronnaam, de luistermodus of het geluidsvolume kan worden gecontroleerd wonneer een ingangsbron is geselecteerd.

17 SHIFT

Druk hierop voor toegang tot de opdrachten in het 'vakje' (boven de toetsen) op de afstandsbediening. Deze toetsen zijn in dit gedeelte gemarkeerd met een sterretje () .

Aanbrengen van de batterijen in de afstandsbediening

LET OP

Verkeerd gebruik van de batterijen kan resulteren in een gevaarlijke situatie zoals lekkage en ontploffing. Neem de volgende punten in acht:

• Gebruik geen{nieuwe en oude batterijendoor elkaar.
• Gebruik Niet tegelijk verschillende soorten batterijen—hoewel ze er misschien hetzelfde uitzien, können ze toch verschillende voltages—hebben.
  Zorg dat de plus-en min-kant van de batterijen overeenkomt met de aanduidingen in de batterijhouser.
  Haal batterijen uit apparatuur die een maand of langer nicht gebruikt gaat worden.
  Bij het weglooien van gebruike batterijendient u altijd de landelijkke milieuuwetten en eventueleplaatselijke voorschriften op te volgen.
• Gebruik of leg de batterijen Niet in direct zonlicht of op een andere warme plaats, zoals in de buurt van een kachel of in een auto die in dezon staat. Dit kan resulteren in lekkage, oververhitting, explosie of in brand vliegen van de batterijen. Bovendien kan de levensduur van de batterijen afnemen.

Gebruik van de afstandsbediening

Neem de volgende punten in acht bij gebruik van de afstandsbediening:

• Zorg dat er geen obstakels zichtussen de afstandsbediening en de afstandsbedieningssensor die op het apparatus is.
• Het is möglichk dat de afstandsbediening Niet goed werkt als er zonlicht of het Licht van een tl-lamp op de afstandsbedieningssensor van het apparatusaat valt.
• Afstandsbedieningen van andere apparatuur können storing veroorzaken. Vermijd het gebruik van afstandsbedieningen voor apparatuur die in de buurt van dit apparaat is opgesteld.
• Vervang de batterijen wonneer het bereik van de afstandsbediening aanzienlijk korte is geworden.
• Gebruik de afstandsbediening binnen het bedieningsbereik aan de voorkant van de afstandsbedieningssensor op het apparatusat, Zoals afgebeeld.

Hoofdstuk 4 Aan de slag

Automatische instelling van surroundgeluid (MCACC)

De automatische meerkanaals akoestische kalibratie (MCACC) meet de akoestische eigenschappen van uw luisterruimte, rekening houdend met het omgevingsgeluid, de luidsprekergrootte en de luidsprekerafstand, en test de kanaalvertraging en het kanaalniveau. Sluit eerst de microfoon aan die met dit system is meegeleverd. Het system gebruikt dan de informatatie van een serie testtonen en optimaliseert daarmee de luidsprekerinstelleningen en frequentiebandverhoudingen voor uw kamer.

LET OP

• De testtonen die worden gebruiktijdens de Automatische MCACC setup klinken erg hard.

Belangrijk

• Bij gelebruik van de HTP-FS510 en HTP-SB510 modellen moet algid de Automatische MCACC setup worden gelebruikt. Als deze setup zich wordt uitgevoerd,+kunnen er diverse problemen optreden,waaronder het Niet horen van de dialoog van het beeldschem of het geluid van het surroundkanaal. Wanner de Automatische MCACC setup Niet worden gebruikt,voert u inplaats waarvan de handmatige Spreker Settingui.
• Het OSD-schem zal nicht verschijnen als u de verbinding maar de TV hebt gemaakt via de HDMI-uitgang. Gebruik composiet-verbindingen voor de systeeminstelleningen.

• De Automatische MCACC setup overschrijft alle eventuele luidsprekerinstellungen die u erder hebt gemaakt.

• Vooraday Automatische MCACC. Gaat gebruiken, mag de iPod USB functie Niet als ingangsbron geselecteerd zich.

1 Sluit de microfoon aan op de MCACC SETUP MIC aansluiting op het achterpaneel. Let op dat er geen obstakels staan:tussen de luidsprekers en de microfoon.

Als u een statief hebt, kurz u dit gebruiken om de microfoon ongeveer op oorhoogte teplaatsen op uw normale luisterpositie. U kurz de microfoon ook met behulp van een tafel of stoel op oorhoogte plaatsen.

2 Schakel het systemen uw TV in. Kies de ingang op de TV die via een analoge verbinding op het systeme is aangesloten.

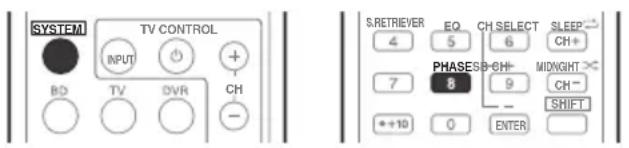

3 Druk op vSyttem afstandsbediening en druk dan op de SETUP toets.

Aandeslag

Er verschijnt een menuschem (OSD) op uw TV. Gebruik / / / en ENTER op de afstandsbediening om door de schermen te navigeren en menu-onderdelen te selecteren. Druk op RETURN om het huidige menu af te sluiten.

• Druk op elk gewenst moment op SETUP om het System Setup menu af te sluiten.1

4 Selecteer 'Auto MCACC' in het System Setup menu en druk dan op ENTER.2

Nadat u op ENTER hebt gedrukt, moet u zo min möglichk geluid make. Het systeme produces een serie testtonen om het omgevingsgeluidniveau vast te stellen.

5 Volg de instructies op het scherm.

Zorg dat de microfoon is aangesloten.
- Zie hieronder voor opmerkingen met betrekking totchtergrondlawaai en andere möglichke interferentie.
- Wonneer surround-achterluidsprekers worden gezbrukt, schakelt u de versterker in waarop de surround-achterluidsprekers zijn aangesloten en stelt dan het gewenste geluidsniveau in.

6 Wacht totdat de testtonen beeindigd�n.

• Er worden een voortgangsrapport op het scherm weergegeven verwijl het systeme testtonen weergeeft om de aanwezigheid van de luidsprekers in uw opstelling te bepalen. Probeer zo stil möglich te zijn wanner ditplaats vindt.

• Om de juiste luidsprekerinstallingen te verkrijgen, mag u het volume Niet veranderenijdens de weergave van de testtonen.

7 Bevestig de luidsprekerconfiguration.

De configuratie die op het scherm worden getoond, moet overeenkomen met de feitelijke luidsprekers die u hebt.

In het geval van foulmeldingen (zoals Too much ambient noise) selecteert u RETRY nadat u het omgevingsgeluid hebt gecontroleerd (zie Andere problemen bij gebruik van de Automatische MCACC setup op pagina 53).

Als de getoonde luidsprekerconfigatie nicht juist is, gebruikt u / om de luidspreker te selecteren en / om de instelling te veranderen. Wanner u�k ar bent, gaat u door maar de volgende stap.

Als u een foulmeling (ERR) in de kolom aan de rechterkant ziet, kan er een probleem zich met de luidsprekeraansluiting. Wanner door selecteren van RETRY het probleem Niet worden opgelost, schakelt u het systeme uit en contrôleert u de luidsprekeraansluitingen.

Opmerking

1 De schermbeveiliging start automatisch na drie minuten zonder activiteit. Als u de Automatische MCACC setup onderbreekt, stopt het system automatisch met testen en worden er geen instelleningen opgeslagen.
2 MIC IN knippert wanner de microfoon Niet op MCACC SETUP MIC is aangesloten.

8 Controller of 'OK' is geselecteerd en druk dan op ENTER.

Als het scherm in stap 7 gedurende 10 seconden nicht worden aangeraakt en de ENTER toets nicht worden ingedrukt in stap 8, za de Automatische MCACC setup automatisch starten zoals hieronder getoond.

Er worden een voorgangsrapport op het scherm weergegeven verwijl het systemeermeer testtonen weergeeft om de optimale systeeminstellungen voor kanaalniveau, luidsprekerafstand en akoestische frequentiekalibratie te bepalen.

Probeer ook dan zo stil möglich te zich wanneer dit gebeurt. Het kan 1 tot 3 minuten duren.

9 De Automatische MCACC setup is voltooid! U keerttering het System Setup menu.

• Zorg ervoor dat de microfoon worden losgemaaakt van het apparaat na het voltooien van de Automatische MCACC setup.

De instellingen die met de Automatische MCACC setup zijn gemaakt, geen gewoonlijk een uitstekend surroundgeluid voor uw systeme, maar u kunt deze instelleningen ook handmatig invoeren met het System Setup menu (beginnend op pagina 72).

Andere problemen bij gebruik van de Automatische MCACC setup

Als de omstandigheden in de kamer nicht gunstig zijn voor het makev van de Automatische MCACC setup (te veel lawaai, muren produceren echogeluid, obstakels tussen de luidsprekers en de microfoon), is het möglichk dat de uiteindelijkke instellingen Niet juistijken. Kijk of er huishoudelijkke apparaten (airconditioning, koelkast, ventilator enz.) zijn die de omgeving beinvloeden en zet die eventueel UIT. Als instructies worden weergegeven op het display op het Voorpaneel, moet u deze opvolgen.

• SommigeoudereTV'skunnen de werking van de microfoon storen. Als u vermoedt dat dit het geval is,zet dan de TVuit tijdens de Automatische MCACC setup.

Basisbediening

Procedures voor het luisteren maar het geluid van een radio of ander aangesloten apparaat.

1 Schakel het weergaveapparaat in.

2 Druk op SYSTEM om dit system in te schakelen.

3 Selecteer de bron die u wilt weergeven.

Gebruik de MULTI CONTROL (of INPUT SELECTOR) toetsen.

Opmerking

1 De afstand van de subwoofer tot de luisterpositie kan verder worden ingesteld dan de werkelijkke afstand. Deze instelling moet nauwkeurig zich (rekening houdend met de vertraging en de eigenschappen van de ruimte) en hoeft normala gesproken Niet te worden gewijzigd.

• Selecteer het type audio-ingangssignaal, indien nodig (zie hieronder).

4 Begin met de weergave van het apparaat dat u in stap 1 hebt geselecteerd.

5 Selecteer de luistermodus.

Gebruik de luistermodustoetsen.

6 Druk op MASTER volume + / - om het volume in te stellen.

Het ingangssignaalkiezen

Bij dit systeem(Int)kunt u het ingangssignaal voor de verschillende ingangen kiezen, zoals hieronder worden beschreiben.1

1 Druk op vary STEEM afstandsbediening.

2 Druk op SIGNAL SEL om het ingangssignaal te selecteren dat overeenkomt met het bronnapparaat.

Wanneer DIGITAL (C1/O1/O2) of HDMI (H) is geselecteerd en de geselecteerde audio-ingang nicht beschikbaar is, worden automatisch A (analoog) geselecteerd.

Bij enkele keren indrukken worden de volgende instellingen doorlopen:

• A-Hiermee selecteert u de analoge ingangen.
• DIGITAL - Hiermee selecteert u de digitale ingang. De coaxiale 1 ingang worden geselecteerd voor C1 en de optische 1 of 2 audio-ingang worden geselecteerd voor O1 of O2.
• HDMI - Hiermee selecteert u een HDMI-signal. H kan worden geseleerd voor de BD/DVD, VIDEO of DVR/VCR ingang. Voor andere ingangen kan HDMI nicht worden geseleerd.2

Wanner Digital of HDMI is ingesteld,licht op wanner een Dolby Digital signal binnenkomt en DTS Licht op wanner een DTSSignaal binnenkomt.

Wanner HDMI is geselecteerd, zich de A en DIGITAL indicatorsuit (zie pagina 44).

Opmerking

1 - Dit systeem kan alleen digitale signaalformaten van Dolby Digital, PCM (32 kHz tot 96 kHz) en DTS (waaronder DTS 96 kHz/24-bits) weergeven. De compatibile signalen via de HDMI-aansluitingen zijn: Dolby Digital, DTS, SACD (DSD 2 kan.), PCM (32 kHz tot 192 kHz bemonsteringsfrequencies), Dolby TrueHD, Dolby Digital Plus, DTS-EXPRESS, DTS-HD Master Audio en DVD-Audio (waaronder 192 kHz). Bij andere signaalformaten stelt u in op A (analoog).

• Het is möglichk dat u digitale ruis hoort wanner een LD- of CD-speler die compatibel is met DTS een analogog signaal weergeeft. Om ruis te voorkomen, moet u de juiste digitale aansluitingen make (pagina 33) en het ingangssignaal instellen op C1/O1/O2 (DIGITAL).
• Sommige DVD-spelers voeren geen DTS-signalen UIT. Zie de handleiding van uw DVD-speiler voor verdere informatie.

2 Wanner de HDMi optie in De audio-opties instellen op pagina 69 is ingesteld op THRU is het geluid hoorbaar via uw TV en Niet via dit system.

Hoofdstuk 5

iPod/USB-weergave

Een iPod aufspelen

Dit systeme heeft een speciale iPod-aansluiting die u kunt gebruiken om het afspelen van het audiomateriaal van uw iPod te regelen met de bedieningsorganen van dit systeem.1

Belangrijk

Bij aansluiting op een teileisie via enkel de HDMI-uitgang za het hoofdmenu van de iPod Niet worden weergegeven. In dit geval moet u de composiet-aansluiting gebruiken.

1 Schakel het systemd en uw TV in.

Zie Een iPod/iPhone aansluiten op pagina 41.

2 Dru liPodUSBtodts em het systeem te lately overschakelen maar iPod/ USB.

Het display op het voorpaneel toont Loading verwijl het systeme de verbinding verifieert en de gegevens van de iPod ophaalt.

3 Gebruik de TOP MENU toets om het hoofdmenu van de iPod waar te gezven.

Wanner het display Top Menu aangeeft, bent u maar om de muziek van de iPod waar te gezven.2

• Als na het indrukken van iPod op het display NO DEVICE worden aangegeven, probeer dan het systeme uit te schakelen en de iPod opnieuw op het systeme aan te sluiten.

iPod-weergave

Om tussen de nummers op uw iPod te navigeren, kutu gebruik maken van de OSD van uw TV die op dit systeme is aangesloten.3 De bediening voor het luisterenaar muziek kan ook volledig via het display op het Voorpaneel van dit systeem worden geregeld.

Zoeken wat u wilt afspelen

Wanner uw iPod op dit systeme is aangesloten, kunt u opafspeellijst, artiest, naam van het album, naam van het nummer, genre of komponist door de liedjes bladerendie in uw iPod+zijn opgeslagen, net als wanner u de iPodrechtstreeks gelebruikt.

Opmerking

1 - Dit system is compatibel met de audio en de video van de iPod nano, iPod vijfde generatie, iPod classic, iPod touch en iPhone (de iPod shuffle worden nicht ondersteund). Het is möglich dat sommige functies van bepalde modellen Niet werken. De compatibilitiet kan varieren afhankelijk van de softwareversie van uw iPod en iPhone. Gebruik altijd de meest recente softwareversie.
- iPod en iPhone zijn gelicentieerd voor reproductie van materiaal waarop geen auteursrechten rusten of materiaal waarvoorde gebruiker hetrecht hebct om dit te reproduceren.
- Functies Zoals de equalizer können nicht met dit systeme worden bediend en wij raden u aan de equalizer uit te schakelen voordat u het apparaat aansluit.
- Pioneer kan onder geen enkele omstandigheid aansprakelijk worden gesteld voor directe of indirecte schade als gevolg van een foutieve werkung of verlies van opgenomen materiaal,veroorzaakt door een defect van de iPod.
2 De bedieningsorganen van uw iPod (met uitzondering van de iPod touch en iPhone) werknen Niet wanner het apparaat op dit systeme is aangesloten (Pioneer worden op het display van de iPod aangegeven).
3 - Niet-romeinse tekens in de titel worden weergegeven als *
- Deze functie is nicht beschikkaar voor Foto's of videoclips op uw iPod.

1 G e b ↑/↓ toëtsk n othecategori te selecteren en druk dan op ENTER om door die categorie te bladeren.

• Om op een willekeurig moment terug te keren maar het vorige niveau, drukt u op RETURN.

2 Gebruik de ↑/↓ toetsen om door de geselecteerde categorie (bijv.albums) te bladersen.

• Gebruik / om maar devorige/volgende niveaus te gaan.

3 Blij bladeren totdat u bij het muziekstukkomt dat u wilt afspelen en druk dan op om te beginnen met afspelen.1

Het navigeren door de categorieën op uw iPod ziet er als volgt UIT:

Playlists Songs

Artists Albums Songs

Albums Songs

Songs

Podcasts

Genres Artists Albums Songs

Composers Albums Songs

Audiobooks

Shuffle Songs

Tip

• U kurz alle muziekstukken in een bepaalde categorie afspelen door het item All bovenaan de categorieijst te selecteren. U kurz bijvoorbeeld alle muziekstukken van een bepaalde artiest afspelen.

Voornaamste aftspeeltoetsen

De volgende tabel toont de voornaamste aftspeeltoetsen voor uw iPod. Druk op iPod USB om de afstandsbediening te lately overschakenen maar de iPod bedieningsstand.

Toets Functie

Druk op deze toets om te beginnen met afspelen.

Als u begint met afspelen terwijl er iets anders dan een muziekstuk is geseleerd, worden alle muziekstukken die in die categorie vallen afgespeeld.

ENTER Druk op deze toets om de afspeel- en pauzefunctie in te stellen.

Druk op deze toets om het afspelen te pauzeren, of om het afspelen opnieuw te starten wanner het apparaat in de pauzestand staat.

Houd deze toetsijdens afspelen ingedrukt om te beginnen met versnelde weergave.

Druk op deze toets om maar het vorige/volgende muziekstuk te springsen.

Druk enkele malen op deze toets om Repeat One, Repeat All of Repeat Off te kiezen.

Drukenkelemalenopdezetoetsom ShuffleSongs,ShuffleAlbumsof ShuffleOfftekiezen.

DISPLAY Druk enkele malen op deze toets om de afspeelinformatie van het muziekstuk te veranderen die op het display op het voorpaneel worden aangegeven.

/ Bij bladeren drukt u op.Deze toets om maar het vorige/volgende niveaute gaan.

Toets Functie

↑/↓ Bij het afspelen van een audioboek drukt u op deze toets om de afspeelsnelheid te veranderen: Sneller Normaal Langzamer

TOP Druk op deze toets om terug te MENU keren maar het iPod Top menuschem.

RETURN Druk op deze toets om terug te keren maar het vorigeiveau.

Foto's en video's bekijken

Om Foto's of video's op uw iPod te bekijken, moet u de hoofdbedieningstoetsen van uw iPod gebruiken,ondat videobediening nicht möglichk is bij gebruik van dit system.

Belangrijk

• Om Foto's of video's op uw iPod af te spelen, moet u de composiet MONITOR OUT aansluiting op de TV aansluiten. De Foto's en het videomaterialiaal zullen nicht worden weergegeven als u de verbinding maar de TV hebt gemaakt via de HDMI-uitgang.

1 D r uiPdd CBrL pm over te schakelen\ aar de iPod bedieningsfuncties voor de\ weergave van Foto's en video.

De bedieningsfuncties van het systemeën uitgeschakeld wannesu video's of fotos op uw iPod bekijkt.

2 Druk nog een keer op iPod CTRLom terug te keren maar de bedieningsfuncties van het systeem.

Over iPod/iPhone

Made for

iPod iPhone

"Gemaakt voor iPod" en "Gemaakt voor iPhone" wil zaggen dat een elektronisch accessoire special ontwikkeld is voor verbinding met respectievelijk een iPod of iPhone en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is Niet verantwoordelijk voor de werking van dit apparatus en voor het voldon aan de veiligheidsnormen en wettelijk normen.

iPod en iPhone zijn handelsmerken van Apple Inc., geregisteerd in de V.S. en andere landen.

Een USB-apparaat afspelen

U kunt maar tweeckaans geluid² luisteren met de USB-aansluiting op het Voorpaneel van dit system.

Belangrijk

• Wonneer het systeme alleen via de HDMI-uitgang met een television is verbonden, za het USB-weergaveschem van het schermdisplay (OSD) Niet verschijnen. In dit geval moet u de composiet-aansluiting gebruiken.

1 Schakel het systemd en uw TV in.

2 Druk op iPod USB op de afstandsbediening om het systeme te lately overschakelen maar iPod/USB.

No Device verschijnt op het OSD-schemr.

Opmerking

1 - Foto's en video's op uw iPodirtualen alleen worden weergegeven wanner de iPod op de iPod VIDEO ingang op het voorpaneel is aangesloten.
- Deze functie kan alleen worden gebruikt bij een iPod met een video-uitgang.
2 Ook WMA/MP3/MPEG-4 AAC-bestanden kurz u weergeven (tenzij er spreake is van kopieerbeveiliging of beperkte afspeelmogelijkheden).

3 Sluit uw USB-apparaat aan.

Zie Een USB-apparaat aans/uiten op pagina 41.

Loading verschijnt op het OSD-schem wonneer dit systeme het USB-apparaat begint te herkennen. Nadat het apparaat is herkend, verschijnt een weergaveschem op het OSD-schem en worden er automatisch met afspelen begonnen.2

Voornaamsteafspeeltoetsen

Onderstaande babel toont de belangrijkste toetsen op de afstandsbediening voor het afspelen via USB. Druk op iPod USB om de afstandsbediening te lately overschakelen maar de iPod USB bedieningsstand.

Toets Functie

Start normala1 afspelen.

Pauzeren/hervatten van het afspelen.

Druk op deze toets om maar het vorige/volgende muziekstuk te springsen.

Toets Functie

←/→	Houd deze toets tijdens afspelen ingedrukt om te beginnen met versnelde weergave.
←	Bij enkele malen indrukken van deze toets worden er omgeschakeld:tussen Repeat Folder, Repeat One en Repeat All.
×	Bij enkele malen indrukken van deze toets worden er omgeschakeld:tussen Shuffle On en Shuffle Off.
DISPLAY	Druk enkele malen op deze toets om de afspeelinformatie van het muziekstuk te veranderen die op het display op het Voorpaneel worden aangegeven.
←/→	Druk tijdens afspelen op deze toets om�nat het vorige/volgende muziekstuk te springen.
TOP	Druk op deze toets om terug te keren�nat het menuscherm.
MENU
RETURN	Druk op deze toets om terug te keren�nat het vorige niveau.

Belangrijk

Als het bericht USB Error op het display oplicht, probeer dan de volgende punten:

Zet het systeem uit en wee aan.
- Sluit het USB-apparaat nogmaals aan terwijl het systemeuiit staat.

Opmerking

1 Zorg dat het systeme in de ruststand (standby) staat wanner u het USB-apparaat losmaakt.

• Compatible USB-apparaten zijn onder andere externe magnetische harde schijven, draagbare flashgeheugens (met name USB-sticks) en digitale audiospelers (MP3-spelers) die geformatteerd zijn met FAT16/32. U kunt met dit systemd geen bestanden vanaf een pc afspelen over de USB-verbinding.

• Pioneer kan de compatibiliteit (werking en/of stroomvoorziening) Niet garanderen voor alle USBgeheugenapparaten en is Niet aansprakelijk voor eventueel verlies van gegevens wanner u een USB-apparaat op dit systeme aansluit.

• Wanner er groe hoveelheden geevens op staan kan het even duren voordat het systeem de inhoud van een USBapparaat helemaal heeft ingelezen.

2 - Als het geseleeteerde bestand Niet kan worden afgespeeld, gaat dit system automatisch maar het volgende afspeelbare bestand.

• Wanner het spelende bestand Niet van een titel is voorzien, worden de bestandsnaam op het OSD-schem aangegeven; wanner er geen albumnaam of artiestennaam is, blijft dit veld leeg.

• Niet-romeinse tekens in de afspeellijst worden weergegeven als *

• Selecteer een andere ingangsbron (bijv. BD) en schakel dan terug maar iPod USB.

• Gebruik een speciale netspanningsadapter (meegeleverd met het USB-apparaat) voor de stroomvoorziening van het USB-apparaat.

Zie USB-berachten op pagina 88 voor verdere informatatie over fouitmeldingen.

Als dit het probleem Niet oplost, is uw USB-apparaat waarschijnlijk Niet compatibel.

Compatibilitet met gecomprimeerde audio

Hoewel de meeste standarde combinaties van bitrate/bemonsteringsfrequentie voor gecomprimerde audio compatibel zich, is het toch möglich dat sommige onregelmatig gecodeerde bestanden Niet afgespeeld hunnen worden. De volgende lijst toont de compatibele formaten voor gecomprimerde audiobestanden:

• MP3 (MPEG-1/2/2.5 Audio Layer 3) – Bemonsteringsfrequencies: 8 kHz tot 48 kHz; Bitrates: 8 kbps tot 320 kbps (128 kbps of hoger is aanbevolen); Bestandsextensie:.mp3
  WMA (Windows Media Audio) Bemonsteringsfrequencies: 32 kHz/44,1 kHz; Bitrates: 32 kbps tot 192 kbps (128 kbps of hoger is aanbevolen); Bestandsextensie: .wma; WMA9 Pro en WMA verliesvrije codering: Nee
• AAC (MPEG-4 Advanced Audio Coding) – Bemonsteringsfrequencies: 11,025 kHz tot 48 kHz; Bitrates: 16 kbps tot 320 kbps (128 kbps of hoger is aanbevolen); Bestandsextensie:.m4a; Apple verliesvrije codering: Nee

Overige compatibiliteitsinformatie

• Afspelen van VBR (variabele bitrate) MP3/WMA/MPEG-4 AAC: Ja
• Compatible met DRM (Digital Rights Management) beveiliging: Ja (door DRM beveiligde audiobestanden können nicht met dit system werden afgespeeld),

Over MPEG-4 AAC

Advanced Audio Coding (AAC) is de Kern van de MPEG-4 AAC standardaar MPEG-2 AAC deel van uitmaakt. Dit vormt de basis van de MPEG-4 audiocompressietechnologie. Het gebruikte bestandsformaat en de extensie zich afhankelijk van de gebruikte toepassing voor het coderen van het AAC-bestand. Dit systeme speelt AAC-bestanden af die gecodeerd zich door iTunes en die de extensie 'm4a' hebben. DRM-beveiligde bestanden kunnen nicht worden afgespeeld en bestanden die gecodeerd zich met bepaalde versies van iTunes kunnen wellicht ook nicht worden afgespeeld.

Apple en iTunes zijn handelsmerken van Apple Inc., geregisteerd in de V.S. en andere landen.

Over WMA

Het Windows Media logo dat op de doos staat, geeft aan dat dit systemd Windows Media Audio gegevens kan afspelen.

WMA is een afkorting van Windows Media Audio; dit is een audiocompressietechnologie die ontwikkel is door Microsoft Corporation. Dit system speelt WMA-bestanden af die gecodeerd zich met Windows Media® Player en die de extensie ‘.wma’ hebben. DRM-beveiligde bestanden können nicht worden afgespeeld en bestanden die gecodeerd zich met sommige versies van Windows Media® Player können wellicht ook nicht worden afgespeeld.

Windows Media en het Windows-Logo�n handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of in andere landen.

Hoofdstuk 6

Gebruik van de tuner

Luisteren maar de radio

Hieronder worden beschreiben hoe u afstemt op FM-radiozenders met de automatische (zoek) en handmatige (stap) afstemfuncties.

Wanner op een zender is afgestemd, kut u de frequentie opslaan in het geheugen en de zender later opnieuw oproepen—zie

Voorkeurzenders opslaan hieronder voor meer informatie over de juiste procedure.

1 Druk op TUNER om de tuner te kiezen.

2 Stem op een zender af.

U kunt dit op drie manieren doeon:

Automatisch afstemmen

Om zenders op de geselecteerde afstemband te zoeken, houdt u TUNE / (op de afstandsbediening of het voorpaneel) ongeveer een seconde ingedrukt. Het system begint te zoeken waar de volgende zender en stopt wanner een zender is gezonden. Herhaal deze stap om nog meer zenders te zoeken.

Handmatig afstemmen

Druk op TUNE ↑/↓ om de frequently stap voor stap te wijzigen.

Afstemmen met hoge snelheid

Houd TUNE / ingedrukt om af te stemmen met hoge snelheid. Laat de toets los wanner de gewenste frequentie is bereikt.

Voor een beter FM-stereogeluid

Als de TUNE of ST indicator nicht oplicht wonneer op een FM-zender worden afgestemd odomat het signaal te zwak is, drukt u op de ST/MONO toets om FM MONO te selecteren en over te schakenen maar de monoontvangstmodus van het systeme. Hierdoor verbetert de geluidskwaliteit gewoonlijk en kunt u ongestoord genieten van de uitzending.

Voorkeurzenders opslaan

Als u vaak maar een bepaalde zender luistert, is het handig als u de frequentie opslaat in het geheugen van het systeem om de zender later gemakkelijk te kuren oproepen. Zo hoeft u Niet telkens handmatig af te stemmen op de zender. In dit apparaat kunt u maximaal 30 zenders in het geheugen opslaan.1

Zie Luisteren maar de radio hierboven voor verdere informatie.

2 D r uTUNERedP.

Het display toont PRESET en dan een knipperende MEM en een voorkeurzendernummer.

Opmerking

Als het systeme langer dan een maand Niet op een stopcontact is aangesloten, wordt het zendergeheugen gewist en moeten de zenders opnieuw in het geheugen worden opgeslagen.

3 D r uPRESETo p om het gewenste voorkeurzendernummer te selecteren.

U kunt hiervoor ook de cijfertoetsen gebruiken.

4 D r uENTERo p

Nadat u op ENTER hebt gedrukt, stopt het voorkeurzendernummer met knipperen en slaat het systeme de zender in het geheugen op.

Luisterenaar Voorkeurzenders

Dit kan alleen als voorkeurzenders zich opgeslagen. Zie Voorkeurzenders opslaan op pagina 60 als u dit nog Niet hebt gedaan.

D r uPRfSETo /p om het gewenste voorkeurzendernummer te selecteren.

Ukunt ook de cijfertoetsen op de afstandsbediening gebruiken om het voorkeurzendernummer in te voeren.

Naamgeving van voorkeurzenders

U kunt de voorkeurzenders een naam geven om ze gemakkelijk te kunnen herkennen.

1 Kies de voorkeurzender die u een naam wilt geben.

Zie Luisteren maar voorkeurzenders hierboven voor de wijze waarop dit worden gedaan.

2 Druk weekeer op TUNER EDIT.

De cursor bij de eerste tekenpositie knippert op het display.

3 Voer de gewenste naam in.

Kies een naam van maximaal acht tekens lang.

• Gebruik de PRESET / toetsen om de tekenpositie te selecteren.
• Gebruik de TUNE ↑/↓ toetsen om detekens te selecteren.
• De naam worden opgeslagen wanner op ENTER worden gedrukt.

Tip

• Om een zendernaam te wissen, volgt u de stappen 1 en 2 en drukt dan op ENTER verwijl het display leeg is. Druk op TUNER EDIT verwijl het scherm leeg is om de vorige naam te behouden.

• Nadat u een voorkeurzender een naam hebt gegeven, drukt u op DISPLAY om de naam te tonen. Wilt u terugkeren maar de frequentieweergave, druk dan enkele malen op DISPLAY om de_freqentie weer te gehen.

Een inleiding tot RDS

Het Radio Data System (RDS) is een systemd dat de meeste FM-radiozenders gebruiken om luisteraars informatatie te verschaffen — bijvoorbeeld de naam van de zender en het soort uitzending dat ze verzorgen.

RDS biodt onder andere de mogelijkheid om te Zoekenaar typenprogramma's.U kunt bijvoorbeeld een station zoeken dat JAZZ uitzendt.

U=kunt waar de volgende typen programma's zoeken:

NEWS-Nieuws

AFFAIRS - Actualiteiten

INFO - Algemene informatie

SPORT-Sport

EDUCATE - Educatief

DRAMA-Hoorspelen e.d.

CULTURE - Nationale of regionale cultuur, theater e.d.

SCIENCE - Wetenschap entechnologie

VARIED - Meestal praatprogramma's, zoals quizzen of interviews.

POP M - Popmuziek

ROCK M - Rockmuziek

LIGHT M - Licht' klassieke muziek

CLASSICS - 'Serieuze' klassieke muziek

OTHER M - Muziek die nicht in een van bovenstaande categorieën valt

WEATHER

Weerberichten

FINANCE

Beursberichten, finanziellerzakelijknieuws e.d.

CHILDREN

Kinderprogramma's

SOCIAL -Programma's over sociale aangelegenheden

RELIGION - Religieuze programme's

PHONE IN -Programma's waarin mensentelefonisch hunmeningkunnengeven

TRAVEL -Programma's over reizen (aar geen verkeersinformatie)

LEISURE - Vrijeijd en hobby

JAZZ-Jazz

COUNTRY

Countrymuziek

NATION M - Populaire muziek in andere talen d Engels

OLDIES-Populaire muzzleuit de jaren'50 en 60

FOLK M - Volksmuziek

DOCUMENT

Documentaires

ZoekenaarRDS-programma's

U kunt maar een van de hierboven genoemde programmatypen zoeken.

2 Druk op PTY SEARCH.

1 Druk op TUNER.

SEARCH verschijnt op het display.

3 Druk op PRESET / om het programmatype te selecteren waarnaar u wilt luisteren.

4 Druk op ENTER om maar dit programmatype te zoeken.

Het systeem zoekt of de voorkeurzenders uitzendingen van het gewenste type uitzenden en stopt zodia een uitzending is gezonden. Herhaal deze stap om nog meer zenders te zoeken.

Als NO PTY op het display wordt weergegeven, betekent dit dat de tuner op dit moment geen programme van het gewenste type heeft kunden vinden.

RDS-informatie weergeven

Met de DISPLAY toets=kunt u de verschillende soorten RDS-informatie weergeven.2

• Wilt u RDS-informatie zien, druk dan op DISPLAY.

Elke keer dat u op deze toets drukt, verandert de aanduiding op het display als volgt:

• Luistermodus
• Hoofdvolume
• Radiotekt (RT) - Berichten die door der radiozender worden uit gezonden. Ein praatprogramma kan bijvoorbeeld een telefoonnummer dat u kunt bellen verzenden als radiotekt.
• Zende rnaam (PS, voor Program Service) De naam van de radiozender.
• Programmatype (PTY) - Het type programma dat de zender op dat moment uitzendt.
• Huidige freiertie van de tuner (FREQ)

Opmerking

1 RDS zoekt alleen onder de opgeslagen voorkeurzenders. Als er geen zenders zijn opgeslagen of als op geen van de voorkeurzenders het gewenste programmatype worden, verschijnt NO PTY op het display. FINISH betekent dat de Zoekopdracht is voltooid.

2 - Als er ruis optreedt terwijl RT-tekst over het display loopt, hunnen sommige tekens onjuist worden weergegeven.

• Als NO TEXT op het RT-display verschijnt, verzendt de radiozender geen radiotekst. Het display schakelt automatisch over�de zendaernaam (PS) (als er geen PS-gegevens zich, worden NO NAME weergegeven).
• In de PTY-weergave kan NO PTY verschijnen.

Hoofdstuk 7

Luisteren maar uw system

Belangrijk

• De luisterfuncties en veel andere functies die worden beschreiben in dit gedeelte zich möglichn Niet beschikbaar vanwege de huidige bron, de instellenen en de status van dit systeem.

De luistermodus selecteren

Er zijn diverse luistermodi beschikbaar voor verschillende geluidseffecten en voor een goede geluidsveldcorrectie naargelang uw voorkeur.

De beste luistermodus kan verschillen afhankelijk van het model. Om de beste instellenen voor uw luisteromstandigheden te verkrijgen, worden het gebruik van de Automatische MCACC-functie aanbevolen.

- HTP-710/HTP-610/HTP-SB510 model

Selecteer een luistermodusuit de surroundgeluidmodus. Zie Luisteren met surroundgeluid hieronder.

- HTP-FS510 model

Selecteer een luistermodusuit de Front Stage Surround Advance modus. Zie Gebruik van Front Stage Surround Advance op pagina 65.

• Wanner los verkrijgbare luidsprekers zich aangesloten, selecteert u een luistermodusuit de surroundgeluidmodus. Zie Luisteren met surroundgeluid hieronder.

De meest eenvoudige,rechtstreekste weergave-optie is de automatische surroundfunctie. Bij gebruik van deze functie herkent het system automatisch welk soort bron uafspeelt en selecteert het system multikanaals of stereoweergave, al naargelang het geval.1

- Terwijl u maar een bron luistert, drukt u op AUTO/DIRECT² voor automatische weergave van de bron.

Druk enkele malen op de toets totdat AUTO SURROUND even op het display worden aangegeven (hierna verschijnt het decoding-of weergaveformaat). Controller de indicators voor het digitale formaat op het display om te zien hoe de bron worden verwerkt.

Luisteren met surroundgeluid

Voor de HTP-710/HTP-610/HTP-SB510:

Met dit systeem=kunt u elke bron beluisteren in surroundgeluid. De beschikbare opties hangen城县 af van uw luidsprekeropstelling en het soort bron waarnaar u luistert.

De volgende modi bieden basissurroundgeluid voor stereobronnen eneerkanaals bronnen.

Opmerking

1 Stereo-surroundformaten (matrix) worden overeenkomstig geodeerd met behulp van NEO:6 CINEMA of DOLBY PLII MOVIE (zie Luisteren met surroundgeluid hierboven voor meer informatie over deze decoderingsformaten).
2 Zie Gebruik van Stream Direct op pagina 65 voor meer opties met gebruik van deze toets.

• Druktijdens het luisteren maar een bron op STANDARD.

Als de bron geodeerd is met Dolby Digital, DTS of Dolby Surround, wordt automatisch het juiste decoderingsformaat gekozen en op het display getoond.

Bij tweekanaals bronnen kurz u kiezen uit:

DOLBY PLII MOVIE-Levert tot 5.1-kanaals geluid,vooral geschikt voor films
DOLBY PLII MUSIC1 - Levert tot 5.1- kanaals geluid, vooral geschikt voor muziek
DOLBY PLII GAME - Levert tot 5.1-kanaals geluid, vooral geschikt voor videogames
- NEO:6 CINEMA - Levert tot 5.1-kanaals geluid, vooral geschikt voor films
NEO:6 MUSIC - Levert tot 5.1-kanaals geluid, vooral geschikt voor muziek2
DOLBY PRO LOGIC - 4.1-kanaals surroundgeluid

Gebruik van de geavanceerde surroundeffecten

De functie voor geavanceerde surround creeert een verschidenheid aan surroundeffecten. Probeer de verschillende modi met verschillende geluidssporen uit om te zien wat u bevalt.

• Druk enkele malen op ADV SURR om een luistermodus te selecteren.

• ACTION - Ontworpen voor actiefilms met dynamische geluidssporen.

• DRAMA - Ontworpen voor films met veel dialogen.
• ENT.SHOW - Geschikt voor musicals.

ADVANCED GAME - Geschikt voor videogames.
- SPORTS - Geschikt voor sportprogramma's.
- CLASSICAL - Zorgt voor een geluid als in een groe concertzaal.
- ROCK/POP - Creëert een live-concertgeluid voor rock- en/of popmuziek.
- UNPLUGGED - Geschikt voor akoestische muziekbronnen.
- EXT.STEREO - Geeft meerkanaals geluid aan een stereobron, met gebruik van al uw luidsprekers.

Luisteren in stereo

Wanner u STEREO selecteert, hoort u de geluidsbron alleen uit de linker en rechtter voorluidspreker (en, afhankelijk van uw luidsprekerinstallingen, uit de subwoofer). Dolby Digital en DTS meerkanaals geluidsbronnen worden teruggebracht tot stereo.

In de Auto level control (A.L.C.) stereomodus maakt dit apparaat de afspeelniveauus gelijk als het geluidsniveau varieert met de muziekbronnen die zich opgenomen op een draagbare audiospeler.

• Drukijdens het luisteren maar een bron op STEREO/A.L.C. voor stereoweergave.

Bij enkele malen indrukken van de toets worden er omgeschakeld:tussen:

• STEREO - Het geluid worden weergegeven met uw surroundinstellenen en u kunt nog steeds de functies Midnight, Phase Control, Sound Retriever en Tone gebruiken.

Opmerking

1 Wanner u naar 2-kanals bronnen luistert in de DOLBY PLII MUSIC modus, zich er drie bijkomende parameters die u kunt instellen: C.WIDTH, DIMEN. en PNRM.. Zie De audio-opties instellen op pagina 69 om deze in te stellen.
2 Wanner u naar 2-kanaals bronnen luistert in de NEO:6 CINEMA of NEO:6 MUSIC modus, kunt u ook het C.IMG effect instellen(zie De audio-opties instellen op pagina 69).

A.L.C. - Luisteren in de Auto level control stereomodus.
F.S.S.ADVANCE -Zie Gebruik van Front Stage Surround Advance op pagina 65 voor verdere informatie.

Gebruik van Front Stage Surround Advance

Met de Front Stage Surround Advance functie kunt u natuurlijke surroundeffecten creeren met gebruik van enkel de voorluidsprekers en de subwoofer.

- Drukijdens het luisteren maar een bron op STEREO/A.L.C. om een Front Stage Surround Advance modus te selecteren.

STEREO-Zie Luisteren in stereo op pagina 64 voor verdere informatie.
A.L.C.-Zie Luisteren in stereo op pagina 64 voor verdere informatie.
F.S.S.ADVANCE -Wordt gebruikt om een vol surroundgeluideffect te creeren in het midden van waar de geluidsprojectiegebieden van de linker en rechter voorluidspreker elkaar snijden.

F.S.S.ADVANCE positie

Gebruik van Stream Direct

Gebruik Stream Direct wanner u een zo waarheidsgetrouw möglichke reproductie van een bron wilt horen. Alle overbodige signaalverwerking worden genedeerd.

- Druktijdens het luisteren maar een bron op AUTO/DIRECT om een Stream Direct modus te selecteren.

• AUTO SURROUND - Zie Automatische weergave op pagina 63.
• DIRECT - De bronnen worden weergegeven overeenkomstig deinstallingen die gemaakt zich in desurround-setup (luidsprekerinstelling,kanaalniveau, luidsprekerafstand), evenals met de dubbele mono-installingen. Uhoort het brongeluid overeenkomstig hetaanal kanalen in het signaal.
• PURE DIRECT - Analoge en PCM-bronnen worden weergegeven zonder enige digitale verwerking.2

Opmerking

1 In de DIRECT modus zijn de functies Phase Control, Acoustic Calibration EQ, Sound Delay, Auto Delay, LFEverzwakking en middenbeeld beschikbaar.
2 Er waar even een geluid hoorbaar is voordat andere bronnen dan PCM worden weergegeven. Wanner dat een probleem is, selekteert u AUTO SURROUND OF DIRECT.

Gebruik van de Sound Retriever

Wonneer audiogevens worden verwijderd tijdens het comprimeringsproces, lijdt de geluidskwaliteit vaak aan een ongelijk geluidsbeeld. De Sound Retriever functie maakt gebruik van(APpe DSP-technologie om wee CD-niveau geluidskwaliteit te verkrijgen bij gecomprimeerde 2-kanaals audiobestanden, door de geluidsdruk te herstellen en eventuele storingen (artefacts) te verminderen die na de compressie resteren.1

• Druk op erdukken op S.RETRIEVER om de Sound Retriever in ofuit te schakelen.

Luisteren met akoestische frequentiekalibratie

• Standaardinstelling: ON

U kuntaarbronnenluisterenmet de akoestische frequentiekalibratie die is ingesteld in Automatische instelling van surroundgeluid (MCACC) op pagina 51.Zie de vermelde bladzijden vooreer informatie over akoestische frequentiekalibratie.

• Druktijdens het luisteren maar een bron op Systèmes dan op EQ om de akoestische frequentiekalibratie in of uit te schakelen.2

Beter geluid met Phase Control

De Phase Control functie van dit systeme maakt gebruik van fasecorrectiemaatregelen om ervoor te zorgen dat het geluid de luisterpositie op het juiste moment bereikt en voorkomt dat het geluid wordt verrormd of verkleurd (zie de onderstaande afbeelding). Tijdens weergave via meerere kanalen worden de LFE (lagefrequentie-effect) signalen en de lagefrequentiesignalen in de kanalen aan de subwoofer of anders aan de subwoofer en de meest geschikte luidspreker toegewezen. Bij deze signaalverwerking is, theoretisch tenminste, een groepvertraging aanwezig die varieert met de frequentie, wat resulteert in een fasevervorming waar het lagefrequentie geluid wordt vertraagd of verdwijnt door het conflict met andere kanalen. Wanner de Phase Control functie is ingeschakeld, kan dit systeme een krachtig basgeluid produceren zonder dat de kwaliteit van het oorspronkelijke geluid afneemt (zie de onderstaande afbeelding).

Opmerking

1 De Sound Retriever is alleen van toepassing op 2-kanaals bronnen.
2 U kurz de akoestische frequentiekalibratieiet nicht gebruiken met de Stream Direct modus.

De Phase Control technologie zorgt voor een coherente geluidsreproductie dankzij het samenvallen van de fasen¹ en bereikt zo een optimaal geluidsbeeld op de luisterpositie. De Phase Control functie is standard ingeschakeld en u wordt aangeraden de functie ingeschakeld te lately voor alle geluidsbronnen.

Druk op e5uBn op PHASE om de fasecorrectie in te schakelen.

Functies die beschikbaar zijn wanneer surround-chterluidsprekers+zijn aangesloten

Voor de HTP-710/HTP-610 (in geval van de HTP-FS510 en HTP-SB510 kan het nodig zich eveneens het los verkrijgbare luidsprekersystem aan te sluiten):

Wanner surround-achterluidsprekers op een surround-achterkanaal versterker zich aangesloten, is 7.1-kanaals surroundgeluid möglich. In dit geval kunt u een luistermodus selecteren en andere instellengen make die ondersteund worden door 7.1-kanaals weergave.2

Zie ook Gebruik van surround-achterkanaal verwerking op pagina 68.

Surroundgeluid-modus

Bij tweekanaals bronnen kurz u kiezen uit:

DOLBY PLIIx MOVIE - Levert tot 7.1- kanaals geluid, vooral geschikt voor films
DOLBY PLIIx MUSIC - Levert tot 7.1- kanaals geluid, vooral geschikt voor muziek3
DOLBY PLIIx GAME - Levert tot 7.1- kanaals geluid, vooral geschikt voor videogames
- NEO:6 CINEMA - 6.1-kanaals geluid, vooral geschikt voor films
NEO:6 MUSIC - 6.1-kanaals geluid, vooral geschikt voor muziek4
DOLBY PRO LOGIC - 4.1-kanaals surroundgeluid (het geluid van de surroundluidsprekers is mono)

Opmerking

1 - Het samenvallen van de fasen is een zeer belangrijke factor voor een correcte geluidsreproductie. Als twee golfvormen 'in fase' zijn vallen de toppen en dalen samen, met als gevolg een grotere amplitude, helderheid en aanwezigheid van het geluidssignaal. Als de top van een golf samenvalt met een dal (zoals in het bovenste gedeelte van de afbeelding hierboven), is het geluid 'uit fase' en worden er een onbetrouwbaar geluidsbeeld geproduerd.
- Als uw subwoofer een faseregelingsschakelaar hebft, stelt u deze in op het plusteken (+) (of 0^ ). Het efect dat u城县 in werkelijkheid kunt voelen wonneer PHASE CONTROL is ingesteld op ON op dit systeme is afhankelijk van uw type subwoofer. Stel uw subwoofer in om het efect te maximaliseren. Wij raden u ook aan een weinig te experimenteren met de richting en de plaats van de subwoofer.
- Zet de schakelaar van het ingebouwde laagdoorlaatfilter van uw subwoofer in de uit-stand. Als dat op uw subwoofer nicht möglich is, stelt u de afsnijfrequentie op een hogere waarde in.
- Als de luidsprekerafstand Niet juist is ingesteld, hebt u wellicht geen maximaal PHASE CONTROL effect.
- Wanner de PURE DIRECT functie is geseleed, kan de PHASE CONTROL functie Niet op ON worden ingesteld.
2 - Als de surround-achterkanaal verwerking (pagina 68) is uitgeschakeld of als de surround-achterluidsprekers op NO zich ingesteld, za DOLBY PLIIx veranderen in DOLBY PLII (5.1-kanaals geluid).
- Bij een modus die 6.1-kanaals geluid levert, worden hetzelfde signaal via beiden surround-achterluidsprekers weergegeven.
3 Wanner u naar 2-kanaals bronnen luistert in de DOLBY PLIIx MUSIC modus, zich er drie bijkomende parameters die u kunt instellen: C.WIDTH, DIMEN. en PNRM.. Zie De audio-opties instellen op pagina 69 om deze in te stellen.
4 Wanner u naar 2-kanaals bronnen luistert in de NEO:6 CINEMA of NEO:6 MUSIC modus, kunt u ook het C.IMG effect instellen (zie De audio-opties instellen op pagina 69).

Wanner u bij meerkanaals bronnen surround-achterluidspreker(s) hebt aangesloten en SB ON hebt geselecteerd, kurz u (overeenkomstig het formaat) het volgende kiezen:

DOLBY PLIIx MOVIE - Zie hierboven (alleen beschikbaar wanneer u twee surround-achterluidsprekers gebruikt)
DOLBY PLIIx MUSIC-Zie hierboven
DOLBY DIGITAL EX - Creëert een surround-achterkanaalgeluid voor 5.1-kanaals bronnen en biédt pure decoding voor 6.1-kanaals bronnen (zoals Dolby Digital Surround EX)
- DTS-ES - Biedt u de möglichkheid om DTS-ES gecodeerde bronnen via 6.1-kanaals weergave te beluisteren.
- DTS-NEO:6 - Biedt u de möglichkheid om DTS gecodeerde bronnen via 6.1-kanaals weergave te beluisteren.

Gebruik van surround-achterkanaal verwerking

• Standaardinstalling: SB ON

U kunt het system automatisch de 6.1 of 7.1 decoding laten gebruiken voor 6.1-gecodeerde bronnen (bijvoorbeeld Dolby Digital EX of DTS-ES) of u kunt ervoorkiezen om altijd 6.1 of 7.1 decoding te gebruiken (bijvoorbeeld bij 5.1-gecodeerd materiaal). Bij 5.1-gecodeerde bronnen worden een surroundachterkanaal gegeneerd, maar het materiaal zal möglichk better klinken in het 5.1 formaat waarin het oorspronkelijk is gecodeerd (in dat geval kunt u de surround-achterkanaal verwerking gewoon uitschakelen).

• Bij een 7.1-kanaals surroundsysteme
• worden de audiosignalen die een matrixdecodering verworking hebben ondergaan door verworking via het surround-achterkanaal waaraan de Up Mix functie is toegevoegd, weergegeven via de surround-achterluidsprekers.

Druk op enkelemalen op SB CH om alle surroundachterkanaal opties te doorlopen.

Bij enkele keren indrukken worden de volgende opties doorlopen:

• SB ON - Het matrixdecoderingproces voor het genereren van de surround-achtercomponent van de surroundcomponent worden ingeschakeld.
• SB AUTO - Het matrixdecoderingsproces voor het genereren van de surround-achtercomponent van de surroundcomponent worden automatisch ingeschakeld. Het matrixdecoderingsproces worden alleen uitgevoerd wanner surround-achterkanaalsignalen worden gedetecteerd in de ingangssignalen.
• SB OFF - Het matrixdecoderingproces voor het genereren van de surround-achtercomponent van de surroundcomponent wordenuitgeschakeld.

Up Mix functie instellen

In een 7.1-kanaals surroundsystem met surroundluidsprekers die direct naast de luisterpositie zich geplaatst, is het surroundgeluid van 5.1-kanaals bronnen vanaf de zijkant hoorbaar.

De Up Mix functie meeht het geluid van de surroundluidsprekers met de surround-achterluidsprekers, zodat het surroundgeluid diagonal vanaf de achterkant worden gehoord, zoals het zou要去en zich.1

• Het gebruik van de Up Mix functie is effectief wonneer de luidsprekers in het 7.1-kanaals surroundsysteme en zijn opgesteld zoals aanbevolen in het onderstaande voorbeeld.

• Afhankelijk van deplaats van de luidsprekers en de geluidsbron+kunnen in sommige geallen geen goede resultaten worden behaald. In dat geval zet u het onderdeel op OFF.

1 Zet het systeme in de ruststand (standby).

2 Terwijl u PRESET + op het voorpaneel ingedrukt houdt, drukt u STANDBY/ON ongeveer twee seconden lang in.

UP MIX: OFF verschijnt en de Up Mix functie wordtuitgeschakeld. Als u de functie wee wilt inschakelen, voert u de stappen 1 en 2 opnieuwuit.

• Als ON is ingesteld,licht de UP MIX indicator op het voorpaneel op.

De audio-opties instellen

Er zijn een aantal extra geluidsinstellungen die u kunt make met behulp van het AUDIO PARAMETER menu. De standardwaarden, indien Niet vermeld, zijn vetgedrukt aangegeven.

Belangrijk

• Wanner een onderdeel Niet in het AUDIO PARAMETER menu worden aangegeven, is dit Niet beschikbaar vanwege de huidige bron, de instellenen of de status van het systeme.

1 Druk op vSYSTEM afstandsbediening en druk dan op de AUDIO PARAMETER toets.

2 Ge b/4 on die irstellung te selectoren die u wilt wijzigen.

Afhankelijk van de huidige status/modus van het systeme kuren bepaalde opties wellicht Niet worden geselecteerd. Raadpleeg de onderstaande tabel voor opmerkingen hierover.

3 G e b/→ om de gewennen wijziging te make.

Raadpleeg de onderstaande tabel voor de beschikbare opties voor elke instelling.

4 Druk op RETURN om te bevestigen en het menu af te sluiten.

Instelling	Functie	Optie(s)
EQ (Akoestische frequentiekalibratie)	Schakelt het effect van de akoestische frequentiekalibratie in/uit.	ON
		OFF
S.DELAY (Geluidsvertraging)	Sommige monitors—hebben eenkleine vertraging wonneer video worden weergegeven,waardoor het geluid Niet hebelaal synchroon loopt met het beeld. Door eenkleine vertraging toe te voegen zorgt uervoor dat het geluid gelijkloopt met het beeld.	0,0 tot 9,0 (beelden) 1 seconde = 25 beelden (PAL) Standaardwaarde: 0.0
Instelling Functie Optie(s)
\( MIDNIGHT^a \)	Hiermee kunt u van een effectief surroundgeluid van films genieten bij laag volume.	MID OFF
		MIDNIGHT
\( S.RTV^b \)(Sound Retriever)	Alsijdens het WMA/MP3ccomprimeringsproces audiogevevens worden verwijderd, za de geluidskwaliteit afnemen als gevolg van een ongelijkmatig geluidsbeeld. De Sound Retriever functie maakt gebruik van neue DSP-technologie om waar CD-niveau geluidskwaliteit te verkrijgen bij gecomprimeerde 2-kanaals audiobestanden, door de geluidsdruk te herstellen en eventuele storingen (artefacts) te verminderen die na de compressie resteren.	OFF
		ON
\( DUAL MONOD \)	Hiermee geeft u op hoe dubbele mono-gecodeerde Dolby Digital geluidssporen要去en worden afgespeeld.	CH1 -Alleen kanaal 1 is hoorbaar
		CH2 -Alleen kanaal 2 is hoorbaar
		CH1 CH2 -Beide kanalen+zijn hoorbaar vanuit de voorluidsprekers
DRC(Dynamiekregeling)	Hiermee stelt u het niveau van het dynamische bereik in voor filmgeluidssporen die geoptimaliseerd zichো voor Dolby Digital, DTS, Dolby Digital Plus, Dolby TrueHD, DTS-HD en DTS-HD Master Audio (deze functie wilt u wellicht gebruiken voor het luisteren�arsurroundgeluid bij laag volume).	AUTOe
		MAX
		MID
		OFF
LFE ATT(LFE-verzwakking)	Sommige Dolby Digital en DTS geluidsbronnen bevatten ultralage bastonen. Stel indien nodig de LFE-verzwakking in om te voorkomen dat de ultralage bastonen het geluid van de luidsprekers verrormen. De LFE is Niet begrensd wanner.Deze is ingesteld op 0 dB, wat de aanbevolen waarde is. Indien ingesteld op -10 dB, is de LFE begrensd tot de betreffende waarde. Wanner OFF geselecteer is, worden er geen geluid via het LFE-kanaal weergegeven.	LFEATT 0 (0 dB)
		LFEATT 10 (-10 dB)/LFEATT ** (OFF)
HDMI(HDMI-audio)	Hiermee geeft u de route op van het HDMI-audiosignaal vanuit dit systeme (amp) of through maar een TV. Wanner THRU geselecteer is, worden er geen geluid via dit systeme weergegeven.	AMP
		THRU

Installing Functie Optie(s)

A.DLY (Automatische vertraging)	Deze functie corrigeert automatisch de audio-noar- video vertraging:tussen apparaten die met een HDMI- kabel+zijn aangesloten. De audiovertragingstijd is ingesteld op basis van de bedrijfsstatus van het beeldscherm dat via een HDMI-kabel is aangesloten. De videovertragingstijd worden automatisch aangepast op basis van de audiovertragingstijd.f	OFF
		ON
C.WIDTH9 (Middenbredsde) (Alleen van toepassing bij gebruik van een middenluidspreker)	Hiermee spreidt u het middenkanaal over de rechter en linker voorluidspreker, waardoor het geluid breder (hogere instellenen) of smaller (lagere instellenen) klinkt.	0 tot 7 Standaardwaarde: 3
DIMEN.9 (Afmetingen)	Hiermee worden de balans van het surroundgeluid van de voor-ঀ aan de achterzijde ingesteld, waardoor het geluid verder weg (negatieve instellenen) of meer aar voren (positieve instellenen) klinkt.	-3 tot +3 Standaardwaarde: 0
PNRM.9 (Panorama)	Hiermee worden het voorste stereobeeld verbreed, zodate het de surroundluidsprekers omvat voor een ‘omhullend’ effect.	OFF
		ON
C.IMGh (Middenbeeld) (Alleen van toepassing bij gebruik van een middenluidspreker)	Hiermee stelt u het middenbeeld in om een breder stereo-effect te creëren bij zang. Pas het effect aan van 0 (alle middenkanalen worden而非 de rechtter en linker voorluidspreker gestuurd) tot 10 (het middenkanaal worden alleen maar de middenluidspreker gestuurd).	0 tot 10 Standaardwaarde: 3 (NEO:6 MUSIC), 10 (NEO:6 CINEMA)

a. U kurz de MIDNIGHT optie op elk gewenst moment veranderen met de MIDNIGHT toets.
b. U kunt de Sound Retriever functie op elk gewenst moment veranderen met de S.RETRIEVER toets.
c. WMA- en MP3-weergave zijn alleen möglichk via de iPod/USB-ingang.
d. Deze instelling werkt alleen met Dolby Digital en DTS geluidsopnamen die in dubbele mono geodeerd zich.
e. De in eerste instantie ingestelde AUTO is alleen beschikbaar voor Dolby TrueHD signalen. Selecteer MAX of MID voor andere signalen dan Dolby TrueHD.
f. Deze functie is alleen beschikbaar wanneer het aangesloten beeldschem automatische audio/video-synchronisatie ('lip-sync') voor HDMI ondersteunt. Als u de automatisch ingestelde vertragingstijd ongeschikt vindt, zet u A.DLY op OFF en stelt dan de vertragingstijd handmatig in. Voor verdere informatie over de lip-sync functie van uw beeldschem kun t urechtstreeks contact opnemen met de fabrikant.
g. Alleen beschikbaar bij 2-kanaals bronnen in de DOLBY PLII MUSIC modus.
h. Alleenijdens het luisteren aan 2-kanaals bronnen in de NEO:6 CINEMA en NEO:6 MUSIC modus.

Hoofdstuk 8

Het systemdinstelmenu (System Setup)

Gebruik van het System Setup menu

In dit hoofdstuk worden beschreiben hoe u gedetailleerde instellingen kurz invoeren om op te gehen hoe u het systeme gebruikt en tevens worden uitgelegd hoe u de afzonderlijke instelleningen van het luidsprekersysteme op uw wensen kunt afstemmen.

Belangrijk

• Het OSD-schem zal nicht verschijnen als u de verbinding maar de TV hebt gemaakt via de HDMI-uitgang. Gebruik composiet-verbindingen voor de systeeminstelleningen.

1 Schakel het systemd en uw TV in.

Gebruik de SYSTEM toets voor het inschakelen.

Kies de ingang op de TV die via een analoge verbinding op het system is aangesloten.

2 Druk op vany STEEM

afstandsbediening en druk dan op de SETUP toets.1

Er verschijnt een menuschem (OSD) op uw TV. Gebruik / / / en ENTER op de afstandsbediening om door de schermen te navigeren en menu-onderdelen te selecteren. Druk op RETURN om te bevestigen en het huidige menu af te sluiten.

3 Selecteer de instelling die u wilt aanpassen.

• Auto MCACC - Dit is een snelle en effectieve manier om het surroundgeluid automatisch in te stellen (zie Automatische instelling van surroundgeluid (MCACC) op pagina 51).
• Manual SP Setup - Hier geeft u het aantal, de afstand en de algehele balans op van de luidsprekers die u hebts aangesloten (zie Handmatige luidsprekerinstelling (Manual SP Setup) hieronder).

Handmatige luidsprekerinstelling (Manual SP Setup)

Deze instellingen zijn bedoeld om uw systemnauwkeurig af te stellen, maar als u de resultaten van de instellingen gemaatkt in Automatische instelling van surroundgeluid (MCACC) op pagina 51 bevredigend vindt, is het Niet nodig om al deze instellingen te verrichten.

• De testtonen die worden gebrukt tijdens de System Setup klinken erg hard.

1 Selecteer 'Manual SP Setup' en druk dan op ENTER.

2 Selecteer de instelling die u wilt aanpassen.

Als u dit voor het eerst doet, is het wellicht raadzaam deze instelleningen in de getoonde volgorde te verrachten:

• Speaker Setting - Hier sunt u het aantal luidsprekers opgeven dat u hebt aangesloten (zie hieronder).
• Channel Level - Hier kurz u de afgehele balans van uw luidsprekersystem instellen (zie hieronder).
• Speaker Distance - Hier sunt u de afstand vanaf uw luisterpositie tot de luidsprekers opgeven (zie pagina 74).

3 Verricht de nodige aanpassingen voor elk onderdeel en druk na elk scherm op RETURN om te bevestigen.

Luidsprekerinstalling

Gebruik dit onderdeel om uw
luidsprekerconfiguration (aantal luidsprekers)
op te gehen. Het is een goed idee om te
controleren of de instellenen die in
Automatische instelling van surroundgeluid
(MCACC) op pagina 51 zijn gemaakt juist+zijn.

1 Selecteer 'Speaker Setting' in het Manual SP Setup menu.

2 Kies het luidsprekerpaar dat u wilt instellen en selecteer verwolgens een luidsprekerinstelling.

Gebruik / om het aantal van elk van de volgende luidsprekers in te stellen:

• Front - Deze instelling kan nicht worden veranderd, want de instelling is reeds geoptimaliseerd voor dit apparaat.
• Center - Selecteer SMALL als u een middenluidspreker hebt aangesloten. Als u geen middenluidspreker hebt aangesloten, selecteert u NO (het geluid van het middenkanaal worden maar de andere luidsprekers gestuurd).
• Surr - Selecteer SMALL als u surroundluidsprekers heb t aangesloten. Als u geen surroundluidsprekers heb aangesloten, selecteert u NO (het geluid van de surroundkanalen worden maar de andere luidsprekers gestuurd).
• Surr. Back - Selecteer het aantal surroundachterluidsprekers dat u hebt (een, twee of geen). Als u geen surroundachterluidsprekers hebt aangesloten, selecteert u NO.
• Subwoofer - Deze instelling kan nicht worden veranderd, want de instelling is reeds geoptimaliseerd voor dit apparaat.

3 Druk op RETURN als u klaar bent.

U keert terug maar het Manual SP Setup menu.

Tip

Voor de HTP-FS510:

Als geen los verkrijgbaar luidsprekersysteme is aangesloten, zet u Center en Surr op NO.

Voor de HTP-SB510:

Als geen los verkrijgbaar luidsprekersysteme is aangesloten,zetu Surr op NO.

Opmerking

1 - Als de surroundluidsprekers op NO zich ingesteld, worden de surround-achterluidsprekers automatisch op NO ingesteld.
- Als u slechts één surround-achterluidspreker selecteert, dient u ervoor te zorgen dat de extra versterker is aangesloten op de PRE OUT SURROUND BACK L (Single) aansluiting.

Kanaalniveauaus

Met de kanaalniveau-installingen kurz u de algehele balans van uw luidsprekersysteme aanpassen. Dit is een belangrijke factor bij het instellen van een thuisbioscoopsystem.

1 Selecteer 'Channel Level' in het Manual SP Setup menu.

2 Selecteer een instellingsoptie.

• Manual - Ga handmatig met de testtoon van luidspreker maar luidspreker en pas de individuele kanaal niveaus aan.
• Auto - Pas de kanaal niveaus aan terwijl de testtoon automatisch van luidspreker maar luidspreker gaat.

3 Bevestig uw geselecteerde instellingsoptie.

De weergave van de testtonen begint nadat u op ENTER hebt gedrukt. Nadat het volume tot het referentieniveau is verhoogd, worden de testtonen weergegeven.

4 Stel het niveau van elk kanaal in met behulp van

Als u Manual had geselecteerd, gebruikt u ↑/ ↓ om van luidspreker maar luidspreker te gaan.

De Auto instelling geeft de testtonen wee in de volgorde aangegeven op het scherm:

Stel het niveau van elke luidspreker in verwijl de testtoon worden weergegeven.1

5 D r uREKURN alpu klaar bent.

U keert'erug maar het Manual SP Setup menu.

Uknt de kanaalniveauoep elk gewenst moment veranderen door op system drukken en daarna op CH SELECT en+/- van de afstandsbediening.Uknt ook op CH SELECT drukken en / gebruiken om het kanaal te selecteren en daarna / gebruiken om de kanaalniveauus in te stellen.

Luidsprekerafstand

Voor een goede geluidsdiepte en -scheiding van uw system om et u de afstand vanaf uw luisterpositie tot de luidsprekers opgeven. Het systeem kan dan de vertraging toevoegen die nodig is om een efectief surroundgeluid te verkrijgen.

1 Selecteer 'Speaker Distance' in het Manual SP Setup menu.

2 Stel de afstand van elke luidspreker in met behulp van

U kunt de afstand van de luidsprekers instellen in stappen van 0,1 meter.

3 Druk op RETURN als u klaar bent.

U keert'erug maar het Manual SP Setup menu.

Opmerking

• Als u een geluidsdrukniveauameter (SPL) gebrukt, verricht u de metingen vanaf de hoofduisterpositie en stelt u het niveau van elke luidspreker in op 75 dB SPL (C-gewogen/langzame uitlezing).
• De testtoon uit de subwoofer worden met laag volume weergegeven. Het is möglichk dat u het niveau moet bijregelen wonneer u het systeme uitprobeert met een母公司 geluidsopname.

Hoofdstuk 9

De rest van uw system bedieren

De afstandsbediening instellen voor de bediening van andere apparaten

De meeste apparaten können worden toegewezen aan een van de MULTI CONTROL toetsen met behulp van de apparaatcode van de fabrikant die in de afstandsbediening is opgeslagen.

Het isECHTER mogelijk dat slechts bepaalde functies kunnen worden bediend na het toewijzen van de juiste apparaatcode, of dat de codes van de fabrikant in de afstandsbediening Niet geschikt zichn voor het model dat u gebruikt.1

Opmerking

• U kurz elke stap op elk moment annuleren of verlaten door op Systemen.
• Wanner er langer dan een minuut niets gebeurt, sluit de afstandsbediening de bewerking automatisch af.

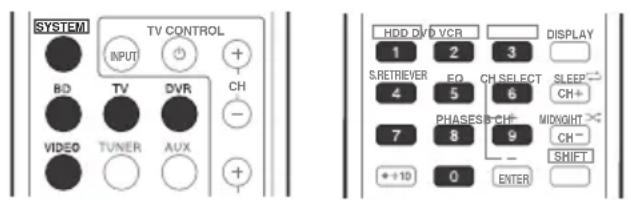

Apparaatcodesrechtstreeks selectoren

1 Terwijl u de toSsHukt, houdt u de '1' toets drie seconden ingedrukt.

2 Dru MUBTI GONROtoets voor het apparaat dat u wilt bedieren.

Het apparaat kan worden toegewezen aan de BD, TV, DVR of VIDEO toets.

3 Gebruik de cijfertoetsen om de apparaatcode in te toetsen.

U vindt de apparaatcode op pagina 79.

Wanneer de juiste code is ingetoetst, wordt het apparaat dat wordt ingevoerd, in- ofuitgeschakeld.

Het apparaat dat wordt ingevoerd, wordt alleen in- of uitgeschakeld wanner dat apparaatrechtstreeks via de afstandsbediening kan worden ingeschakeld.

4 Herhaal de stappen 2 en 3 om een andere code te proberen of om een code voor een ander apparaat in te voeren dat u wilt bedieren.

5 Druk op wangfei klaar bent.

Alle instellingen van de afstandsbediening wissen

U=kunt alle ingestelde apparatuscodes wissen en de fabrieksinstellungen herstellen.

• Terwijl u de toetsindrukt, houdt u de '0' toets drie seconden ingedrukt.

Standaard vooraf ingestelde codes

MULTI CONTROL toets	Vooraf ingestelde code
BD	2126
TV	0120
DVR	2121
VIDEO	1120

Bedieningstoetsen voor TV's

Met deze afstandsbediening kunt u apparaten bedieren na het invoeren van de juiste codes of na het aanleren van de commando's aan het system (zie De rest van uw system bedieren op pagina 75 voor verdere informatie). Gebruik de MULTI CONTROL toetsen om het apparaat te selecteren.

• De TV CONTROL toetsen op de afstandsbediening zijn bestemd voor de bediening van de TV die is toegewezen aan de TV toets.

Toets(en) Functie Apparaten

TV CONTROL	Hiermeezet u de DTV aan of uit. DTV
	Hiermeezet u de TV of CATV aan of in de ruststand (standby).	Kabel-TV/satelliet-TV/TV
TV CONTROL INPUT	Hiermeekiest u een andere TV-ingang. (Niet möglich met alle modellen.)	TV
TV CONTROL CH +/-	Hiermeeselecteert u de kanalen. Kabel-TV/satelliet-TV/TV/DTV
TV CONTROL VOL +/-	Hiermee stelt u het TV-volume in. Kabel-TV/satelliet-TV/TV/DTV
SOURCE	Druk hierop om het apparaat dat is toegewezen aan de TV toets aan of uit te zetten.	Kabel-TV/satelliet-TV/TV/DTV
DTV/TV Hiermee schakelt u om:tussen de DTV en analoge TV ingangsfunctie van Pioneer TV's.		DTV/TV
TOP MENU	Hiermeezet u TEXT ON/OFF voor TV's.	TV
HOME MENU	Gebruik deze toets als GUIDE toets om te navigeren.	Kabel-TV/satelliet-TV/TV/DTV
RETURN	Hiermeeselecteert u ingesloten captioning bij DTV.	DTV
Cijfertoetsen	Hiermeeselecteert u een bepaald TV-kanaal.	Kabel-TV/satelliet-TV/TV/DTV
+10 toets	Hiermee voegt u een tiental toe bij het selecteren van een TV-kanaal.	DTV
ENTER	Hiermee voert u een kanaal in.	Kabel-TV/satelliet-TV/TV/DTV
MENU	Druk hierop om het DTV-menu waar te gehen.	DTV
	Hiermeeselecteert u het menuschem.	Kabel-TV/satelliet-TV/TV
←→↓↑& ENTER	Druk hierop om menu-onderdelen te selecteren of aan te passen of door menu's te bladeren.	Kabel-TV/satelliet-TV/TV/DTV
CH +/-	Hiermeeselecteert u de kanalen.	Kabel-TV/satelliet-TV/TV/DTV

Bedieningstoetsen voor andere apparaten

Met deze afstandsbediening=kunt u andere apparaten bedieren na het invoeren van de juiste codes of na het aanleren van de commando's aan het system (zie De rest van uw system bedieren op pagina 75 voor verdere informatie). Gebruik de MULTI CONTROL toetsen om het apparaat te selecteren.

Toets(en) Functie Apparaten
SOURCE	Hiermeezet u het apparaat in de ruststand (standby) of aan.	BD/DVD-speler, DVR, videocassetterecorder
Druk hierop om terug te keren maar het begin van de huidige track. Bij enkele malen indrukken gaat u terug� het begin van vorige tracks.	BD/DVD-speler, DVR, videocassetterecorder
Druk hierop om vooruit te.gaan� het begin van de volgende track. Bij enkele malen indrukken gaat u door� het begin van tracks verder vooruit.	BD/DVD-speler, DVR, videocassetterecorder
Hiermee onderbreekt u de weergave of opname.	BD/DVD-speler, DVR, videocassetterecorder
Hiermee start u de weergave. BD/DVD-speler, DVR,	videocassetterecorder
Houd deleze toets ingedrukt voor versnelde voorwaartse weergave.	BD/DVD-speler, DVR, videocassetterecorder
Houd deleze toets ingedrukt voor versneldechterwaartse weergave.	BD/DVD-speler, DVR, videocassetterecorder
Hiermee stopt u de weergave (bij sommige modellen gaat de dislade open wanner u op deleze toets drukt verwijl de disc al gestopt is).	BD/DVD-speler, DVR, videocassetterecorder
Cijfertoetsen Hiermee Aunt u de tracks van een programmabron rechtstreeks starten.	videocassetterecorder
Hiermee Aunt u het nummer van een titel/hoofdstuk/track invoeren.	BD/DVD-speler, DVR
+10 toets Hiermee selecteert u tracks hoger dan 10. (Bijvoorbeeld, druk op +10 en dan op 3 om track 13 te selecteren.)	BD/DVD-speler, DVR
ENTER Gebruik alles de ENTER toets.	BD/DVD-speler
Hiermee toont u het DISC NAVI scherm voor DVD- recorders.	DVR
DISPLAY Druk hierop om informatie wee ter given.	BD/DVD-speler, DVR
TOP MENU	Hiermee toont u het 'hoofd'menu van een BD/DVD-speler.	BD/DVD-speler, DVR
MENU	Hiermee toont u de menu's voor de BD/DVD-speler ofDVD-recorder die u gezruikt.	BD/DVD-speler, DVR
←→↓↑,ENTER &RETURN	Hiermee navigeert u door de BD/DVD-menu's/opties. BD/DVD-speler, DVR
HOME MENU	Hiermee toont u het HOME MENU. BD/DVD-speler, DVR
CH +/- Hiermee selecteert u de kanalen. DVR, videocassetterecorder
HDD(SHIFT + 1)	Hiermee schakelt u over�de bediening van de harde schijf bij gebruik van een HDD/DVD-recorder.	HDD/DVD/vidocassetterecorder
DVD(SHIFT + 2)	Hiermee schakelt u over�de DVD-bediening bij gebruik van een HDD/DVD-recorder.	HDD/DVD/vidocassetterecorder
VCR(SHIFT + 3)	Hiermee schakelt u over�de videorecordier-bediening bij gebruik van een HDD/DVD/vidocassetterecorder.	HDD/DVD/vidocassetterecorder

Lijst met apparaatcodes

Het bedieren van een apparaat要去 problemoos gaan wanner u de fabrikant in de lijst aantreft, maar houd er rekening mee dat er gevalen zijn waar bij apparaatcodes in de lijst Niet werkken voor het model dat u gebruikt. Er zich ook gevalen waar bij alleen bepaalde functies te bedieren zich nadat de juiste apparaatcode is toegewezen.

BD/DVD-speler/DVD-recorder

Fabrikant Code

AEG 2093

Aiwa 2054

Akai 2001

Akura 2091

Alba 2027, 2038, 2048

Amitech 2093

AMW 2094

Awa 2094

Bang & Olufsen 2096

Bellagio 2094

Best Buy 2090

Brainwave 2093

Brandt 2017, 2044

Bush 2027, 2048, 2082, 2089

Cambridge Audio 2085

CAT 2087, 2088

Centrum 2088

CGV 2085, 2093

Cinetec 2094

Clatronic 2089

Coby 2095

Conia 2082

Continental Edison 2094

Crown 2093

C-Tech 2086

CyberHome 2008, 2037

Daenyx 2094

Daewoo 2035, 2059, 2093, 2094

Daewoo International 2094

Dalton 2092

Dansai 2084, 2093

Daytek 2010, 2033, 2094

Dayton 2094

DEC 2089

Decca 2093

Denon 2066, 2068

Denver 2069, 2089, 2091, 2095

Denzel 2083

Diamond 2085, 2086

DK Digital 2034

Dmtech 2000

Dual 2083

DVX 2086

Easy Home 2090

Eclipse 2085

Electrohome 2093

Elin 2093

Elta 2047, 2093

Enzer 2083

Finlux 2085, 2093

Gericom 2050

Global Solutions 2086

Global Sphere 2086

Goodmans 2027, 2070, 2089

Graetz 2083

Grundig 2053

Grunkel 2093

H&B 2089

Haaz 2085, 2086

HiMAX 2090

Hitachi 2015, 2083, 2090

Innovation 2002

JVC 2024, 2041, 2057

Kansai 2095

Kennex 2093

Kenwood 2051

KeyPlug 2093

Kiiro 2093

Kingavon 2089

Kiss 2083

Koda 2089

KXD 2090

Lawson 2086

Lecson 2084

Lenco 2089, 2093

LG 2016, 2020, 2040, 2043, 2065, 2076

Life 2002

Lifetec 2002

Limit 2086

Loewe 2056

LogicLab 2086

Magnavox 2089

Majestic 2095

Marantz 2062

Marquant 2093

Matsui 2044

Mecotec 2093

Medion 2002

MiCO 2085

Micromaxx 2002

Microstar 2002

Minoka 2093

Mizuda 2089, 2090

Monyka 2083

Mustek 2006

Mx Onda 2085

Naiko 2093

Neufunk 2083

Nevir 2093

NU-TEC 2082

Onkyo 2072

Optim 2084

Optimus 2004

Orava 2089

Orbit 2094

Orion 2061

P&B 2089

Pacific 2086

Panasonic 2018, 2019

2026, 2032, 2036, 2075

Philips 2005, 2011, 2

1. 1. 1. 2062

Pioneer 2004, 2012, 2014

2049, 2120, 2121, 2122

2123, 2124, 2125, 2126

Pointer 2093

Portland 2093

Powerpoint 2094

Prosonic 2095

Provision 2089

Raite 2083

RedStar 2091, 2093, 2095

Reoc 2086

Roadstar 2021, 2089

Ronin 2094

Rowa 2082

Rownsonic 2088

Saba 2017, 2044

Sabaki 2086

Saivod 2093

Samsung 2015, 2042, 2063.

2078, 2081

Sansui 2085, 2086, 2093

Sanyo 2045, 2071

ScanMagic 2006

Schaub Lorenz 2093

Schneider 2000

Scientific Labs 2086

Scott 2025, 2092

SEG 2021, 2083, 2086, 2094

Sharp 2002, 2046, 2079

Sigmatek 2090

Silva 2091

Singer 2085, 2086

Skymaster 2058, 2086

Skyworth 2091

Slim Art 2093

SM Electronic 2086

Sony 2009, 2013, 2028

2029, 2030, 2055, 2080

Soundmaster 2086

Soundmax 2086

Spectra 2094

Standard 2086

Star Cluster 2086

Starmedia 2089

Sunkai 2093

Supervision 2086

Synn 2086

Tatung 2035, 2093

TCM 2002

Teac 2067, 2082, 2086

Tec 2091

Technika 2093

Telefunken 2088

Tensai 2093

Tevion 2002, 2086, 2092

Overige informatatie

Problemen oplossen

Vaak worden onjuiste handelingen verward met problemen of storingen. Wanner u denkt dat er iets mis is met het apparaat, controlleren dan eerst de onderstaande punten. Controller ook de andere apparaten en elektrische apparatuur die wordt gebruikt, waarhat het probleem soms daarin verscholen ligt. Wanner het probleem Niet opgelost is nadat u alle onderstaande controles hebtuitgevoerd, dient u contact op te nemen met uw dichtstbijzijnde Pioneer-erkende onafhankelijkereparatiedienst om het reparatiewerk te latent uitvoeren.

• Als het systemeertiet goed werkdt door externe oorzaken zoals staatische elektriciteit, haal dan de stekker even uit het stopcontact. Het apparaat za daarna vaak weeer normala functioneren.

Probleem Oplossing
Het apparaat kan nicht worden aangezet.	·Haal de stekker uit het stopcontact en steek hem er werk in. ·Zorg dat er geen losse eindhoven liguidsprekerkabel gegen het achterpaneel aankomen. Hierdoor kan het systeme zichzelf uitschakelen.
Het system schakelt plotseling uit.	·Zet het systemeeer aan na ongeveer een minuut (gedurende dezeperiode kan het systemeer net worden ingeschakeld). Als het probleem blijft bestaan, neem dan contact op met een Pioneer-erkende onafhankelijk reparatiedienst.
Er is geen geluid als u een functie selecteert.	·Controller of het apparaat correct is aangesloten (zie Aansluitingen oppagea 32). ·Druk op MUTE van de afstandsbediening om het uitgezette geluid waar aan te zetten. ·Druk op SIGNAL SEL om het juiste ingangssignaal te kiezen (zie Het ingangssignaal kiezen op pagea 54).
Er is geen beeld als u een functie selecteert.	·Controller of het apparaat correct is aangesloten (zie Aansluitingen oppagea 32). ·Selecteer het juiste apparaat (gebruik de MULTI CONTROL toetsen). ·De video-ingang die op de TV is gekozen is verkeerd. Raadpleeg dehandleiding van de TV.
Er klinkt geen geluid uit de subwoofer.	·De Dolby Digital of DTS-bron waarnaar u luistert heeft misschien geen LFE-kanaal. ·Zet de LFE ATT (LFE-verzwakking) op pagea 70 op LFEATT 0 of LFEATT 10.
Er klinkt geen geluid uit de surroundluidsprekers of de middenluidspreker. * Alleen voor de HTP-710/HTP-610	·Sluit de luidsprekers juist aan (zie pagina 16 of pagina 20). ·Zie Luidsprekerinstelling op pagina 73 om de luidsprekerinstillingte controeren. ·Zie Kanaalniveauaus op pagina 74 om de luidsprekerniveauaus te controleren.
Er klinkt geen geluid uit de middenluidspreker. * Alleen HTP-SB510
De PHASE CONTROL functie lijkt geen hoorbaar effect te hebben.	• Controller of de instelling voor de luidsprekerafstand correct is voor alle luidsprekers (zie Luidsprekerafstand op pagina 74).
Veel storing bij radio- uitzendingen.	• Sluit de Antennae aan (pagina 42) en stel de positie ervan in voor een opimale ontvangst. • Haal losese kabels weg bij de antennaeaansluitingen en de -draden. • Rol de FM-draadantenne—helemaal UIT, richt hem voor zo goed mogelijkke ontvangst en maar hem vast aan een muur (of sluit een FM- buitenantenne aan). • Schakel de apparatuuruit die storing veroorzaakt of plaats deze UIT de buurt van het systeme (ofplaats de antennes verderweg van de apparatuur die de storing veroorzaakt).
U=kunt geen radiozenders automatisch selecteren.	• Sluit een buitenantenne aan (zie pagina 42).
Storingijdens afspelen van een cassette.	• Zet het cassettedeck verder weg van uw systeme totdat de storing verdwijnt.
De LD- of DVD-speler geven geen geluid, maar andere apparaten wel.	• Zet de SIGNAL SEL op HDMI, C1/O1/O2 (DIGITAL) of A (analoog) overeenkomstig het type verbinding dat gemaakt is (zie pagina 54). • Stel de digitale ingangen correct in (zie pagina 54). • Maak digitale verbindingen (zie pagina 33) en zet de SIGNAL SEL op C1/ O1/O2 (DIGITAL) (zie pagina 54). • Raadpleeg de handleiding van de DVD-speler.
Er is geen geluid of juist ruis hoorbaar wanner bronnen met DTS worden afgespeeld.	• Zet het digitale volumeniveau van de speler op maximum of in de neutrale stand. • Controller of de installingen van de speler juist�zijn en/of de uitvoer van het DTS-signaal is ingeschakeld. Raadpleeg de handleiding van de DVD- speler. • Zet het ingangssignaaltype op C1/O1/O2 (DIGITAL) (zie Het ingangssignaalkiezen op pagina 54).
Gedurende het zoeken tijdens afspelen is ruis hoorbaar bij een DTS- compatibile CD-speler.	• Dit is geen storing, maar zet het volume laag om te voorkomen dat uw luidsprekers een luid lawaai weergeven.
Alles lijkt juist ingesteld, maar het geluid klinkt vremd.	• Controller of de positieve/negativeluidsprekeraansluitingen op het systeme overeenkomen met de desbetreffende aansluitingen op de luidsprekers (zie pagina 16, 20 of 24).
Er lijkt een tijdsverschil te zijnCUSSEN de uittvoer van de luidsprekers en die van de subwoofer.	• Zie Automatische instelling van surroundgeluid (MCACC) op pagina 51 en stel uw systeme opnieuw in waar bij u MCACC gezbruikt (hierdoor wordt de vertraging in de subwoofer automatisch gescompenseerd).

Probleem Oplossing

De afstandsbediening doet het Niet.

• Vervang de batterijen (zie pagina 50).

• Blijf binnen 7 meter, 30^ van de afstandsbedieningssensor (zie pagina 50).

• Verwijder obstakels of ga ergens anders staan of zitten.
• Zorg dat er geen direct Licht valt op de afstandsbedieningssensor op het voorpaneel.

Het display is donker ofuitgeschakeld.

• Druk enkele malen op DIMMER van de afstandsbediening om'erug te keren maar de standardinstelling.

HDMI

Symptom Oplossing

Geen beeld of geluid. • Als het probleem zich blijft voordoen terwijl uw HDMI-apparaatrechtstreeks op uw monitor is aangesloten, dient u de handleiding van hetapparaat of de monitor te raadplegen of contact op te nemen met fabrikant voor verdere hulp.
Geen beeld.	• De videosignalen die via de analoge video-aansluiting binnenkomen worden Niet via de HDMI-aansluiting uitgevoerd. De signalen die via de HDMI-aansluiting binnenkomen worden Niet via de analoge video-aansluiting uitgevoerd. Zorg dat hetzelfde type kabel:tussen de ingang en de uitgang worden gezrukt.• Afhankelijk van de uitgangsstallingen van het bronapparaat kan hetijken dat er een videoformaat worden uitgestuurd dat Niet kan wordenweergeveen. Verander de uitgangsstallingen van de bron of sluit debron aan via de composiet-aansluiting.Dit system is HDCP-compatible. Controller of de apparaten die u aansluit eveneens HDCP-compatible�. Als dat Niet het geval is, sluit u zeaan met behulp van de composiet-video-aansluiting.Afhankelijk van het aangesloten bronapparaat kan hetijken dat het nichtwerkt met dit system (zelfs als het HDCP-compatible is). In dat gevalmaakt u de verbinding:tussen de bron en het system via de composiet-video-aansluiting.Als de videobeelden Niet op uw TV worden weergeveen, probeert u deresolutie, DeepColor of andere instelleningen voor uw apparaat aan te passen.Voor de uitvoer van signalen in DeepColor gezrukt u een HDMI-kabel(hoge-snelheid HDMI®-kabel) om dit system aan te sluiten op eenapparaat of TV met de DeepColor functie.
Het OSD-schem wordt Niet weergeveen.	• Het OSD-schemzal Niet verschijnen als u de verbinding maar de TV hebgemaaakt via de HDMI-uitgang. Gebruik de composiet-aansluitingenwanneer u uw system instelt.

Symptom Oplossing

Geen geluid of het geluid stopt plotseling.

• Wonneer u afzonderlijke aansluitingen voor audio hebt gemaakt, dient u te controlleren of u de analoge/digitale aansluiting(en) hebt toegewezen aan de correspondende HDMI-ingang voor het apparaat.
• Controller de audio-uitgangsinstellenen van het bronnapparaat.
• Controller of de Audio Parameter op HDMI AMP/THRU is ingesteld (zie pagina 70).
• Als het apparaat een DVI-apparaat is, moet u eenAPEe verbinding voor de audio gebruiken.
• HDMI-formaat digitale audio-overdracht heeft meerijd nodig om te worden herkend. Als gevolg hiervan konnen er onderbrekingen in het geluid optreden bij het omschakelen:tussen audioformaten of het beginnen met afspelen.
• Wonneer de component die op de HDMI OUT aansluiting van dit apparaat is aangesloten tijdens weergeven worden in-/uitgeschakeld of wonneer de HDMI-kabel tijdens weergeven worden losgemaakt/aangesloten, kan er ruis ontstaan of worden het geluid onderbroken.

Belangrijke informatie betreffende de HDMI-verbinding

Er zijn gezallen waarin u de HDMI-signalen Niet via dit system kun t leiden (dit is afhankelijk van het apparaat met de HDMI-functie dat u aansluit - raadpleeg de fabrikant voor informatatie over de HDMI-compatibleit).

Als u de HDMI-signalen nicht goed via dit systeem kurz ontvangen (vanaf uw apparaat), dient u de volgende configuratie te proberen tijdens het aansluiten.

Configuratie1

Sluit uw HDMI-geschikt apparatusatrechtstreeks op het beeldscherm aan met behulp van een HDMI-kabel. Gebruik verwolgens de gemakkelijkste aansluiting (digitaal worden aanbevolen) voor het verzenden van audioaar het systeme.Zie de handleiding voor verdere informatie over de audio-aansluitingen.Zet het volume van het beeldscherm in de minimumstand wanner u deze configuratie gebruikt.

Opmerking

• Als uw beeldscherm slechts een HDMI-aansluiting heeft,kest u alleen HDMI-video van het aangesloten apparaat ontvangen.
• Afhankelijk van het apparaat kan de audio-uitgang beperkt+zijn tot het aantal kanalen dat beschikbaar is bij het aangesloten beeldschem (de audio-uitgang is bijvoorbeeld verlaagd tot 2 kanalen voor een beeldschem met audiobeperkingen).
• Als u de ingangsbron wilt omschakelen, moet u de functies op zowel uw system als het beeldschem omschakelen.
• Aangezien het geluid gedempt is op het beeldscherm wanner de HDMI-aansluiting worden gebruikt, moet u telkens het volume op het beeldscherm aanpassen wanner u een andere ingangsbron kiest.

iPodberichten

Symptom Oorzaak Maatregel
iPod/USB Error 1(I/U ERR1)	Er is een probleem met het signaalpad van de iPod waar het systeme.	Schakel het systeme uit en sluit de iPod opnieuw op het systeme aan. Als dat nicht werk, probeert u de iPod te resetten.
iPod/USB Error 2(I/U ERR2)	De softwareversie die met de iPod worden gelebruikt, moet worden bijgewerkt.	Update de software die met de iPod worden gelebruikt (gebruik de{nieuwste iPod-softwareversies, nieuwer dan de iPod-updater 2004-10-20).
	Er is een iPod aangesloten die Niet door dit systeme worden ondersteund.	Sluit een iPod aan die door dit systeme worden ondersteund.
iPod/USB Error 3(I/U ERR3)	Er is geen reactie van de iPod. Update de iPod-software met de{nieuwste versie. Als dat nicht werk, probeert u de iPod te resetten.
No Track Erijken geen tracks in de categorie die in de iPod is geseleeteerd.		Selecteer een andere categorie.

USB-berachten

Symptoom Oorzaak Maatregel
iPod/USB Error 1 (I/U ERR1)	Er is een probleem met het signaalpad van de USB maar het systeme.	Schakel het systeme uit en sluit de USB opnieuw op het systeme aan.
iPod/USB Error 3 (I/U ERR3)	Er is geen reactie van de USB. Schakel het systeme uit en sluit de USB opnieuw op het systeme aan.
iPod/USB Error 4 (I/U ERR4)	De stroomvereisten van het USB- apparatusaat� te hoog voor dit systeme.	Schakel het systeme uit en sluit de USB opnieuw op het systeme aan.

Het systeem resetten

Volg deze stappen om alle instellingen van het systeem terug te stellen op de standard fabrieksinstellen. Gebruik hiervoord bedieningeselementen op het voorpaneel.

1 Zet het systeme in de ruststand (standby).

2 Terwijl u de ST/MONO toets ingedrukt houdt, drukt u op de STANDBY/ON toets en houdt u die ongeveer twee seconden lang ingedrukt.

3 Wonneer RESET? op het display versuschijnt, drukt u op TUNE -.

OK? verschijnt op het display.

4 D r uTUNE -oompte bevestigen.

OK verschijnt op het display om aan te geven dat de fabrieksinstellungen van het systemeerdiersteld.

Technische gegevens

Afstembereik 87,5 MHz tot 108 MHz Antenne-ingang 75Ω, ongebalanceerd

- Ingangs-/uitgangsgedeelte

HDMI-aansluiting:
Ingang 19-pins x3
Uitgang. 19-pins (5 V, 100 mA)
Audio-ingang... Coaxialx1, optisch x2 (digital)
RCA (2-pins) x4 (analoog)
Audio-uitgang . RCA (2-pins) x2 (analoog)
Video-ingang . RCA x3
Video-uitgang. . RCA x2
MCACC-ingang ..Ministekker-aansluiting
iPod-aansluiting.. USB + video (composiet)

Luidsprekergedeelte

Behuizing . Basreflex vloertype Systeem 16 cm 1-wegsystem Luidsprekers. 16 cm conustype x1 Impedantie .4Ω Frequentiebereik 35 Hz tot 1.000 Hz

Diversen

Stroomvoorziening 220 V tot 240 V wisselstroom, 50 Hz/60 Hz
Stroomverbruik 61 W
In ruststand (standby) 0,5 W
Afmetingen 230 mm (B) x 360,5 mm (H) x 422,5 mm (D)
Gewicht (zonder verpakking) 11 kg

- Accessoires

Afstandsbediening 1
Drogecel-batterijen (AAA-formaat IEC R03).2
Videokabel. 1
Optische digitale kabel. 1
iPod-kabel. 1
FM-draadantenne 1
Microfoon (voor Automatische MCACC setup).1
Netsnoeren. 2
Grote antislipkussentjes (voor receive-. subwoofer).4
Garantiebewijs 1
Handleiding (dit document)

S-DV595T luidsprekersystem (HTP-710)

- Voor-/surroundluidsprekers

Behuizing .Gesloten kast, vloertype (magnetisch afgeschermd)
Systeem. 2-wegsysteme
Luidsprekers: Woofer. 7,7 cm conustype Tweeter 2,6 cm halve-koepel type Impedantie 4Ω Frequentiebereik. 62 Hz tot 20 kHz Afmetingen 260 mm B × 1097 mm H × 260 mm D Gewicht 3,8 kg

- Middenluidspreker

Behuizing .Gesloten kast,boekenplanktype (magnetisch afgeschermd)
Systeem. 7,7 cm 1-wegsysteme
Luidsprekers. 7,7 cm conustype
Impedantie 4Ω
Frequentiebereik. 72 Hz tot 20 kHz
Afmetingen 220 mm B × 90 mm H × 100 mm D
Gewicht 0,7 kg

- Accessoires

Luidsprekerkabels 5
Voeten voor luidsprekerstandaards 4
Schroeven 12
Kleine antislipkussentjes (voeten van luidsprekerstandaards) 16

Overige informatie

S-SWR600 luidsprekersystem (HTP-610)

- Voor-/surroundluidsprekers

Behuizing. . . . . . Gesloten kast, boekenplanktype (magnetisch afgeschermd)

Systeem 6,6 cm 1-wegsystem

Luidsprekers 6,6 cm conustype

Impedantie. 4Ω

Frequentiebereik 82 Hz tot 20 kHz
Afmetingen

96 mm (B) x 96 mm (H) x 96 mm (D)

Gewicht 0.5 kg

- Middenluidspreker

Behuizing. . . . . Gesloten kast, boekenplanktype (magnetisch afgeschermd)

Systeem 6,6 cm 1-wegsystem

Luidsprekers 6.6 cm conustype

Impedantie. 8Ω

Frequentiebereik . 82 Hz tot 20 kHz Afmetingen

96 mm (B) x 96 mm (H) x 96 mm (D)

Gewicht 0.5 kg

- Accessoires

Luidsprekerkabels. 5

Schroeven 8

Kleine antislipkussentjes (voor luidsprekers). 18

Beugels 2

Bevestigingsbeugels 6

S-SWR500FS luidsprekersystem (HTP-FS510)

- Voorluidsprekers

Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (magnetisch afgeschermd)

Systeem 2-wegsystem

Luidsprekers: Woofer .5,2 cm conustype x2

Tweeter 2,6 cm halve-koepel type

Impedantie. 4Ω

Frequentiebereik 60 Hz tot 20 kHz
Afmetingen:

Zonder luidsprekerstandaard 77 mm (B) x 395 mm (H) x 55 mm (D)

Met luidsprekerstandaard 126 mm (B) x 462 mm (H) x 126 mm (D)

Gewicht:

Zonder luidsprekerstandaard 1,0 kg

Met luidsprekerstandaard. 1,3 kg

- Accessoires

Luidsprekerkabels 2

Voeten voor luidsprekerstandaards 2

Staven 2

Pakkingen. 2

Schroeven (kort). 8

Schroeven (lang) 4

S-SB510 luidsprekersystem (HTPSB510)

Luidspreker

Behuizing .Gesloten kast Systeem .4 cm x 7 cm 1-wegsystem Luidsprekers. .4 cm x 7 cm conustype x6 Impedantie .4 Ω

Frequen tiebereik . 70 Hz tot 20 kHz Afmetingen:

Zonder luidsprekerstandaard 800 mm (B) × 57 mm (H) × 85 mm (D)

Met luidsprekerstandaard 800 mm (B) x 100 mm of 88 mm (H) x 102 mm (D)

Gewicht: Zonder luidsprekerstandaard 1,8 kg

Met luidsprekerstandaard. 1,9 kg

- Accessoires

Luidsprekerkabel 1

Luidsprekerstandaards 2

Schroeven. 2

Kleine antislipkussentjes (voor luidsprekerstandaard of luidspreker) . . .10

Opmerking

• De technische gegevens gelden bij een netspanning van 230 V.
  Wijzigingen in de technische gegevens en het ontwerp als gezolg van verbeteringen voorbehonden,+zonder voorafgaande kennisgeving.

Het apparatus schoonmaken

• Gebruik een poetsdoek of een droge doek om stof en vuil te verwijderen.
• Wanner het buitenoppervlak sterk verwild is, veeg het dan schoon met een zachte doeck die u in een neutraal reinigingsmiddel, vijf- tot zesmaal verdund in water, heeft gedompeld en goed hebteuitgewrongen. Veeg cervolgens met een droge doeck na. Gebruik geen meubelwas of -reinigers.
• Gebruik nooit witte spiritus, benzine, insectensprays of andere chemische middelen op of in de buurt van dit apparaat, odomat hierdoor het oppervlak worden aangetast.

http://www.pioneer.co.uk http://www.pioneer.fr http://www.pioneer.nl

http://www.pioneer.eu
