GEBRUIKSAANWIJZING XVBD521FSW PIONEER

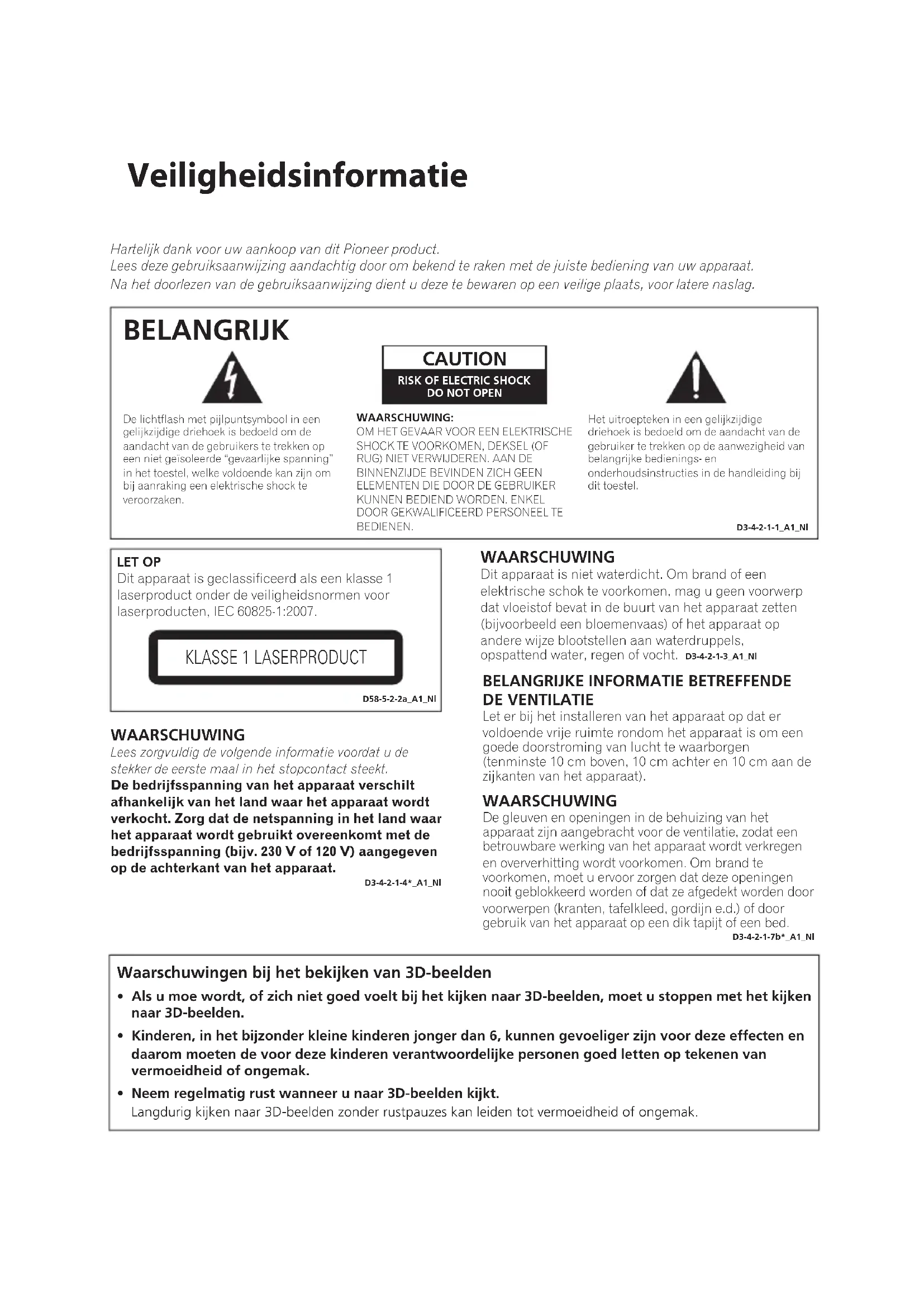

BELANGRIJK D3-4-2-1-1_A1_NlLET OPDit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007. KLASSE 1 LASERPRODUCT D58-5-2-2a_A1_Nl WAARSCHUWING Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht. D3-4-2-1-3_A1_Nl WAARSCHUWING Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.De bedrijfsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat wordt verkocht. Zorg dat de netspanning in het land waar het apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.D3-4-2-1-4*_A1_Nl

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm achter en 10 cm aan de zijkanten van het apparaat). WAARSCHUWING De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.D3-4-2-1-7b*_A1_Nl Waarschuwingen bij het bekijken van 3D-beelden

• Als u moe wordt, of zich niet goed voelt bij het kijken naar 3D-beelden, moet u stoppen met het kijken naar 3D-beelden.

• Kinderen, in het bijzonder kleine kinderen jonger dan 6, kunnen gevoeliger zijn voor deze effecten en daarom moeten de voor deze kinderen verantwoordelijke personen goed letten op tekenen van vermoeidheid of ongemak.

• Neem regelmatig rust wanneer u naar 3D-beelden kijkt. Langdurig kijken naar 3D-beelden zonder rustpauzes kan leiden tot vermoeidheid of ongemak.Gebruiksomgeving Temperatuur en vochtigheidsgraad op de plaats van gebruik: +5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt) Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting). D3-4-2-1-7c*_A1_Nl Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-1a_A1_Nl LET OP De STANDBY/ON schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-2a*_A1_Nl WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A1_Nl Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_A1_Nl WAARSCHUWING NETSNOER Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen. S002*_A1_Nl K058a_A1_Nl

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen. Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu. Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt. Deze symbolen zijn enkel geldig in de landen van de europese unie. Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product. Symbolen voor batterijen Symbool voor toestellenInformatie over draadloze producten in de Europese Unie Hierbij verklaart PIONEER dat dit/deze product(en) voldoen aan de belangrijkste eisen en andere relevante voorzieningen van de EG richtlijnen 1999/5/EC, 2004/108/EC, 2006/95/EC en 2009/125/EC. Uitsluitend geschikt voor gebruik binnenshuis. Verklaring betreende blootstelling aan radiofrequente straling Deze apparatuur moet worden geïnstalleerd en bediend met inachtneming van een minimum afstand van 20 cm tussen de stralingsbron en uw lichaam. WAARSCHUWING Als gevolg van aangebrachte veranderingen of wijzigingen die niet uitdrukkelijk door de voor compliance verantwoordelijke partij zijn goedgekeurd, is gebruik van het apparaat door de gebruiker mogelijk niet langer toegestaan. N.B.:

ONGEOORLOOFDE WIJZIGINGEN AAN DIT

APPARAAT. ALS GEVOLG VAN DERGELIJKE

WIJZIGINGEN IS GEBRUIK VAN HET

• Er zijn bepaalde beperkingen voor het afspelen, de analoge signaaluitvoer e.d. van door AACS (Advanced Access Content System) beschermde inhoud omdat AACS goedgekeurd is als inhoudbeschermingsysteem voor het Blu-ray diskformaat, vergelijkbaar met het gebruik van CSS (Content Scramble System). De werking van dit apparaat en beperkingen op dit apparaat zijn afhankelijk van het tijdstip waarop u het heeft gekocht, omdat die beperkingen door AACS kunnen worden opgelegd en/of gewijzigd na de productie van dit apparaat.

• Bovendien zijn het BD-ROM logo en BD+ naderhand aanvaard als inhoudbeveiligingssystemen voor het Blu- ray diskformaat, wat bepaalde beperkingen evenals afspeelbeperkingen oplegt aan door het BD-ROM logo en/of door BD+ beschermde inhoud. Voor extra informatie over AACS, het bd-rom merkteken, BD+ of dit product, neemt u contact op met een erkend Klantenservicecentrum.

• Veel bd-rom’s/dvd’s zijn gecodeerd met kopieerbeveiliging. Om deze reden mag u uw speler alleen rechtstreeks op uw tv aansluiten en niet op een videorecorder. Aansluiting op een videorecorder kan leiden tot vervormde weergave van schijven met kopieerbeveiliging.

• Dit product bevat copyright- beveiligingstechnologie die wordt beschermd door Amerikaanse patenten en andere rechten op intellectuele eigendom van Rovi Corporation. Ontmantelen en demonteren zijn verboden.

• Geproduceerd onder licentie onder Amerikaans patentnummer. Volgens de copyrightwetten van de Verenigde Staten en van andere landen, kunt u burgerlijk en/of strafrechtelijk aansprakelijk worden gesteld voor het illegaal opnemen, gebruiken, weergeven, verdelen of bewerken van televisieprogramma’s, videobanden, BD- rom’s, dvd’s, cd’s en andere media.Belangrijke informatie over het tv- kleurensysteem Het door deze speler gebruikte tv-kleurensysteem richt zich naar de afgespeelde schijven. Wanneer de speler bijvoorbeeld een volgens het NTSC-kleurensysteem opgenomen schijf afspeelt, wordt het beeld als NTSC-signaal uitgevoerd. Alleen kleurentelevisies die voor meerdere kleurensystemen geschikt zijn, kunnen alle door de speler uitgevoerde signalen verwerken.

• Als uw tv uitsluitend geschikt is voor het PAL-kleurensysteem, worden er vervormde beelden weergegeven wanneer u schijven of video-inhoud gebruikt die in NTSC zijn opgenomen.

• Een kleuren-tv die voor meerdere systemen geschikt is, past het kleurensysteem automatisch aan bij het ingevoerde signaal. Wanneer het kleurensysteem niet automatisch wordt gewijzigd, schakelt u de tv uit en weer aan waardoor een normaal beeld op het beeldscherm verschijnt.

• Ook wanneer volgens het NTSC- kleurensysteem opgenomen schijven door uw tv correct worden weergegeven, is het mogelijk dat dit signaaltype niet correct door uw recorder wordt opgenomen.Inhoudsopgave 1 Voordat u begint 8 Inleiding 8 – Meegeleverde toebehoren 8 – Toebehoren voor luidsprekerboxen (BCS-727) 8 – Toebehoren voor luidsprekerboxen (BCS-323) 8 – Toebehoren voor luidsprekerboxen (BCS-HW929) 9 – Toebehoren voor luidsprekerboxen (BCS-HF828) 9 – Toebehoren voor luidsprekerboxen (BCS-SB626) 9 – Toebehoren voor luidsprekerboxen (BCS-FS525) 10 – Aanbrengen van de batterijen in de afstandsbediening 10 – Software-update 11 – Soorten discs/bestanden die kunnen worden afgespeeld 17 – Handelsmerken en licenties 18 Afstandsbediening 20 Frontpaneel 21 Achterzijde 21 – BCS-727/BCS-323

21 – BCS-HW929/BCS-HF828/BCS-SB626/BCS-

FS525 2 Aansluitingen 22 Luidsprekers monteren 22 – Luidsprekers installeren BCS-727 23 – Wandbevestiging van de speaker voor de BCS-727 24 – Extra gegevens over de speaker voor de BCS-727 24 – Positioneren van het systeem voor de BCS-727 25 – Luidsprekers installeren BCS-323 25 – Wandbevestiging van de speaker voor de BCS-323 26 – Extra gegevens over de speaker voor de BCS-323 26 – Positioneren van het systeem voor de BCS-323 27 – Luidsprekers installeren BCS-HW929 28 – Wandbevestiging van de speaker voor de BCS-HW929 29 – Extra gegevens over de speaker voor de BCS-HW929 29 – Positioneren van het systeem voor de BCS-HW929 30 – Luidsprekers installeren BCS-HF828 32 – Wandbevestiging van de speaker voor de BCS-HF828 33 – Extra gegevens over de speaker voor de BCS-HF828 33 – Positioneren van het systeem voor de BCS-HF828 34 – Luidsprekers installeren BCS-SB626 35 – Wandbevestiging van de speaker voor de BCS-SB626 36 – Extra gegevens over de speaker voor de BCS-SB626 36 – Positioneren van het systeem voor de BCS-SB626 37 – Luidsprekerconguratie voor BCS-FS525 39 – De luidsprekers van BCS-FS525 aan de wand bevestigen 40 – Extra gegevens over de speaker voor de BCS-FS525 40 – Positioneren van het systeem voor de BCS-FS525 41 Aansluiten op uw tv 41 – HDMI-aansluiting 42 – ARC (Audio Return Channel)-functie 42 – Video-aansluiting 43 De antenne aansluiten 43 Op een extern apparaat aansluiten 43 – AUX-aansluiting 44 – PORTABLE IN-aansluiting 44 – OPTICAL IN 1/2-aansluiting 45 – HDMI IN 1/2-aansluiting 45 – Aansluiten van optionele Bluetooth® ADAPTER 46 Aansluiten op uw thuisnetwerk 46 – Aansluiting voor bekabeld netwerk 47 – Draadloze netwerkverbinding 47 – Draadloos netwerk installeren 49 – WPS set-up (Wi-Fi Protected Setup) 51 Een USB-apparaat aansluiten 51 – Over USB-apparatuur 51 – Aansluiten van de USB-apparatuur 3 Aan de slag 55 Afspelen van discs of bestanden 56 – Vooruit en terug zoeken 56 – Afspelen van bepaalde hoofdstukken, muziekstukken of bestanden 56 – Delen van de inhoud overslaan1

56 – Vertraagde weergave 56 – Stapsgewijze vooruit en terug 56 – Meermalen afspelen van een bepaalde passage in een titel of muziekstuk (A-B herhalen) 56 – Meermalen afspelen (Herhaalde weergave) 57 – Afspelen in de gewenste volgorde (Programma-weergave) 57 – Bladwijzers maken 57 – Zoom 58 – Foto’s weergeven als diavoorstelling 58 – Omschakelen van de camerahoek 58 – Omschakelen van de ondertiteling 59 – Omschakelen van de audio 59 – Omschakelen van het CD/SACD weergavedeel 59 – Disc-informatie weergeven 60 – Genieten van BONUSVIEW of BD-LIVE 61 – Afspeelfuncties 62 Gebruik van het TOOLS menu 63 – Afspelen vanaf een speciek tijdstip (Tijdzoekfunctie) 63 – Afspelen van een bepaalde titel, hoofdstuk, muziekstuk of bestand (Zoekfunctie) 63 – Willekeurige weergave van een bepaald gedeelte van een disc, of bepaalde titels of hoofdstukken (muziekstukken/bestanden) 63 – Hervatten van de weergave vanaf een bepaalde positie (hervatten weergave) 5 Afspelen via de Home Media Gallery 64 Over de Home Media Gallery 64 – Over afspelen via het netwerk 66 Een bestand op het netwerk afspelen 66 Afspelen van disc/USB 66 – Weergeven van beeldbestanden 67 Afspelen in de gewenste volgorde (Playlist) 67 – Toevoegen van muziekstukken/bestanden 67 – Afspelen van de Playlist 67 – Wissen van muziekstukken/bestanden uit de Playlist 6 Afspelen van materiaal van het web 68 Geschikt materiaal van het web 68 Afspelen van de gewenste onderdelen 7 Overige bediening 69 Opnemen van een audio-cd op een USB- apparaat 70 iPod/iPhone weergave 70 – Aansluiten van uw TV 71 – Afspelen van uw iPod/iPhone 72 Radio bedienen 72 – Naar de radio luisteren 72 – Radiostations programmeren 72 – Alle opgeslagen stations verwijderen 72 – Slechte FM-ontvangst verbeteren 72 – Informatie over een radiostation bekijken 73 Bluetooth® ADAPTER voor draadloos muziekgenot 73 – Draadloos muziek afspelen 73 – Luister naar muziek op een apparaat voor Bluetooth draadloze technologie 74 Karaoke 75 Geluid 8 Geavanceerde instellingen 76 Wijzigen van de instellingen 76 – Bediening van het begininstellingenscherm 83 – Software bijwerken 84 – Alle instellingen terugstellen op de oorspronkelijke fabrieksinstellingen 85 – Taalcodetabel en land/gebiedscodetabel 9 Verhelpen van storingen 86 – Beeld 87 – Geluid 87 – Afspelen 88 – HDMI-bedieningsfunctie 88 – Netwerk 90 – Overige 10 Aanhangsel 91 Technische gegevens 95 Onderhoud 95 – Omgaan met het apparaat 95 – Opmerkingen over schijven 96 Belangrijke informatie met betrekking tot de netwerkservicesVoordat u begint8 Voordat u begint

Hoofdstuk 1 Voordat u begint Inleiding Meegeleverde toebehoren Videokabel (1)Afstandsbediening (1)Batterijen (2)Fm-antenne (1)iPod houder (1) Netsnoer•Garantiekaart(1)•Handleiding(Ditdocument) Toebehoren voor luidsprekerboxen (BCS-727) Antislipkussentjes (2) Schroeven M4 x 16 (16)(Deze worden gebruikt voor bevestiging aan het voetstuk en de onderste kast.)Schroeven M4 x 12 (8)(Deze worden gebruikt voor bevestiging van de bovenste en onderste kast.) Toebehoren voor luidsprekerboxen (BCS-323) Antislipkussentjes (6)Schroeven M3.5x12 [voor bevestiging] (4)(Deze schroeven worden gebruikt om de luidsprekers aan de houders te bevestigen.) Toebehoren voor luidsprekerboxen (BCS-HW929) Beugel (2) Grote antislipkussentjes (1)Antislipkussentjes (1)• Draadklemmen (4)Voordat u begint 9

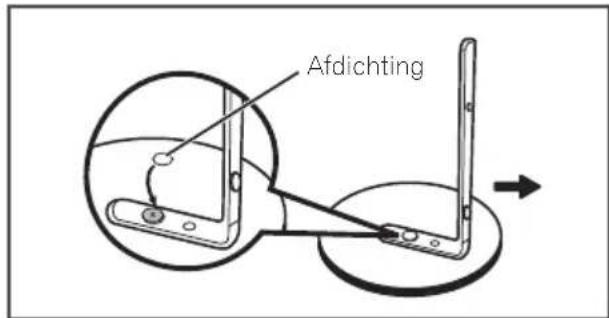

Toebehoren voor luidsprekerboxen (BCS-HF828) Console (2) Arm (2) Beugel (2) Grote antislipkussentjes (1)

• Afdichting (1) Toebehoren voor luidsprekerboxen (BCS-SB626) Voetjes voor luidsprekerconsole (2) Schroeven (2) Kleine antislipkussentjes (1) Toebehoren voor luidsprekerboxen (BCS-FS525) Grote antislipkussentjes (1) Kleine antislipkussentjes (1) Grote staven (2) Kleine staven (2) Grote schroeven (4) Kleine schroeven (8) Voetjes voor luidsprekerconsole (2) WAARSCHUWING Berg kleine onderdelen op buiten het bereik van kinderen en peuters. Raadpleeg onmiddellijk een arts indien kleine onderdelen per ongeluk worden ingeslikt.Voordat u begint10

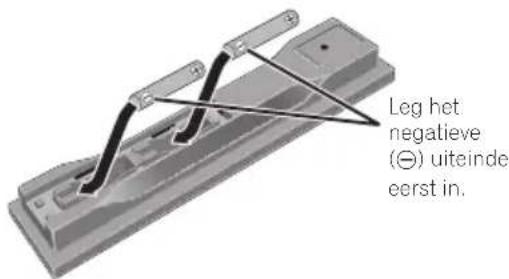

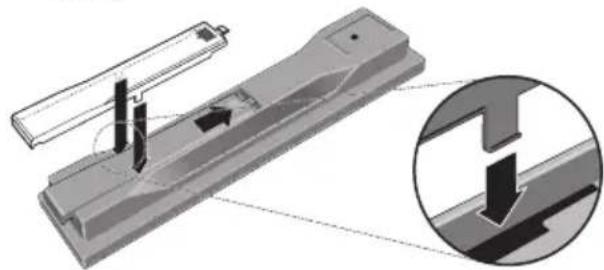

Aanbrengen van de batterijen in de afstandsbediening

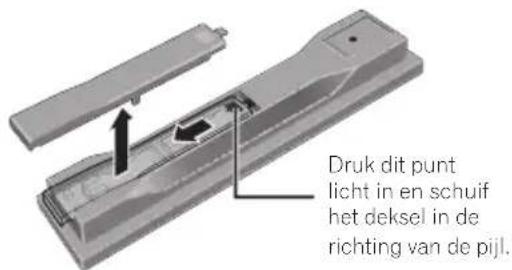

1. Open het achterdeksel.

Druk dit punt licht in en schuif het deksel in de richting van de pijl.

2. Doe de batterijen in het vak

(AAA/R03 x 2). Volg bij het inleggen de

-markeringen binnenin het batterijvak. Leg het negatieve

) uiteinde eerst in.

3. Sluit het achterdeksel.

Druk het stevig dicht (zodat u een klik hoort). De batterijen die met de speler worden meegeleverd zijn bedoeld om de u de werking van het product te laten controleren en gaan daarom misschien niet lang mee. We raden u aan alkali batterijen te gebruiken omdat die langer mee gaan. WAARSCHUWING

• Batterijen mogen niet in direct zonlicht of op een erg warme plaats, zoals in de buurt van een verwarming of in een auto die in de zon staat, gebruikt of opgeborgen worden. Dit kan namelijk resulteren in lekkage, oververhitting, exploderen of in brand vliegen van de batterijen. Bovendien kan dit de levensduur van de batterijen of de prestaties ervan verminderen. Waarschuwing

• Gebruik geen andere dan de voorgeschreven batterijen. Gebruik ook nooit oude en nieuwe batterijen door elkaar.

• Leg de batterijen in de afstandsbediening in de juiste richting, zoals aangegeven door de polariteitstekens (

• Probeer niet om de batterijen te verhitten, open te maken, of in het vuur of in het water te gooien.

• Batterijen kunnen verschillende spanning leveren, ook als ze er hetzelfde uitzien. Gebruik geen verschillende soorten batterijen door elkaar.

• Verwijder de batterijen als u de afstandsbediening langere tijd (een maand of langer) niet zult gebruiken, om schade door eventuele batterijlekkage te voorkomen. Als er batterijvloeistof is gelekt, veegt u de binnenkant van het batterijvak dan zorgvuldig schoon, voordat u nieuwe batterijen plaatst. Als een batterij lek is en de vloeistof komt op uw huid, wast u het er dan grondig af met volop water.

• Bij het inleveren of terugbrengen van gebruikte batterijen dient u altijd de landelijke milieuwetten en voorschriften van plaatselijke instanties op te volgen. Software-update Productinformatie over deze speler kunt u vinden op de Pioneer website. Kijk op onze website voor informatie over updates en serviceberichten betreffende uw Blu-ray Disc Speler. In Europa: http://www.pioneer.eu/ In het V.K.: http://www.pioneer.eu/ http://www.pioneer.co.uk/ In Rusland: http://www.pioneer.eu/ http://www.pioneer-rus.ru/ In Hong Kong: http://www.pioneerhongkong.com.hk/ In Singapore: http://www.pioneer.com.sg/rmwaredownload In Australië: http://www.pioneer.com.au/Voordat u begint 11

Soorten discs/bestanden die kunnen worden afgespeeld Afspeelbare discs Discs die zijn voorzien van een van de volgende beeldmerken op het label, het hoesje of doosje kunnen worden afgespeeld. Waarschuwing

• Alleen correct afgesloten discs kunnen worden afgespeeld. Disc-type Beeldmerk Geschikt formaat BDMV BDAV DVD- Video DVD VR CD-DA DTS-CD DATA- DISC

1. Discs waarop video, afbeeldingen of audiobestanden zijn vastgelegd. Deze speler is niet geschikt voor multisessie-discs of multiborder-opnamen.2 Inclusief dubbellaags discs.3. Deze moeten zijn afgesloten om ze in deze disc-speler te kunnen afspelen.4 DVD-R Authoring-discs voor cursussen e.d. (3,95 of 4,7 GB) kunnen niet worden afgespeeld.5. Inclusief het AVCHD-formaat.6. Inclusief het AVCREC-formaat.7. Versie 1.0 DVD-RW discs kunnen niet worden afgespeeld.8. Inclusief Video CD’s.Voordat u begint12

• "Blu-ray Disc", "Blu-ray" en het "Blu-ray Disc"- logo zijn handelsmerken van de Blu-ray Disc Association.

is een handelsmerk van DVD Format/ Logo Licensing Corporation.

Discs die niet kunnen worden afgespeeld

• DVD-RAM discs Het is mogelijk dat bepaalde andere discs dan de bovengenoemde ook niet kunnen worden afgespeeld. Opmerking

• In sommige gevallen is het mogelijk dat een disc niet wordt afgespeeld, ook als een van de beeldmerken op de voorgaande pagina er op staat vermeld.

• Voor het afspelen van een 8-cm disc legt u die in de binnenste uitsparing middenin de disc-lade. Er is geen adapter nodig. 8-cm BD-ROM discs kunnen niet worden afgespeeld.

Over weergave van zonder toestemming verkregen kopieen Cinavia kennisgeving Dit product maakt gebruik van Cinavia technologie om het gebruik van zonder toestemming verkregen kopieën van bepaalde commercieel geproduceerde films en video’s alsmede de bijbehorende soundtracks te verhinderen of te beperken. Wanneer verboden gebruik van een zonder toestemming verkregen kopie wordt gedetecteerd, zal er een melding verschijnen en zal de weergave of het kopiëren worden onderbroken. Meer informatie over Cinavia technologie kunt u vinden via het Cinavia Online Consumenten Informatiecentrum op http://www.cinavia.com. Als u aanvullende informatie over Cinavia per post wenst te ontvangen, stuurt u dan een briefkaart met uw postadres naar: Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA. Copyright 2004-2010 Verance Corporation. Cinavia™ is een handelsmerk van Verance Corporation. Beschermd onder U.S. Patent 7,369,677 en wereldwijde octrooien, zowel verleend als in aanvraag, onder licentie van Verance Corporation. Alle rechten voorbehouden.

Over audioformaten Deze speler is geschikt voor de volgende audioformaten:

• Lineaire PCM Gefabriceerd onder licentie van Dolby Laboratories. "Dolby" en het symbool double-D zijn handelsmerken van Dolby Laboratories. Geproduceerd in licentie onder VS patent nrs. 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 & andere octrooien in de V.S. en wereldwijd, verleend & aangevraagd. DTS-HD, het Symbool, & DTS-HD en het Symbool samen zijn gedeponeerde handelsmerken & DTS-HD Master Audio | Essential is een handelsmerk van DTS, Inc. Product bevat software. © DTS, Inc. Alle rechten voorbehouden.

Afspelen van Blu-ray discs

• Blu-ray discs (BDMV) die geschikt zijn voor de volgende formaten kunnen worden afgespeeld. – Blu-ray Disc Read-Only (ROM) Formaat Versie 2 – Blu-ray Disc Opneembaar (R) Formaat Versie 2 – Blu-ray Disc Herschrijfbaar (RE) Formaat Versie 3 Deze speler ondersteunt het BD-ROM Profiel 5. "Blu-ray 3D" en het "Blu-ray 3D" logo zijn handelsmerken van de Blu-ray Disc Association.Voordat u begint 13

BONUSVIEW-functies zoals het weergeven van secundaire videobeelden (inzetbeeld) en secundaire geluidssporen kunnen worden gebruikt indien beschikbaar. De gegevens die worden gebruikt voor de BONUSVIEW-functies (de secundaire videobeelden (inzetbeeld) en de secundaire geluidssporen) kunnen worden opgeslagen in het opslagmedium. Zie voor nadere details over de weergave van secundaire video en secundaire geluidssporen de handleiding van de disc. "BONUSVIEW" is een handelsmerk van de Blu- ray Disc Association. BD-LIVE functies, zoals het downloaden van speelfilm-trailers, extra geluidssporen, ondertiteling in andere talen of het spelen van online-videospellen, zijn mogelijk via het Internet. De gegevens die worden gebruikt voor de BD-LIVE functie (filmtrailers, enz.) worden vastgelegd in het opslagmedium. Zie de handleiding van de disc voor nadere details over de BD-LIVE functies. Het "BD-LIVE" beeldmerk is een handelsmerk van de Blu-ray Disc Association. BD-ROM discs bieden de mogelijkheid om met behulp van BD-J (Java) applicaties uw eigen uiterst interactieve titels te creëren, bijvoorbeeld met spelletjes erin gebouwd. Oracle en Java zijn gedeponeerde handelsmerken van Oracle Corporation en/ of geaffilieerde bedrijven. Andere namen zijn mogelijk handelsmerken en eigendom van anderen.

• Blu-ray discs (BDAV) die geschikt zijn voor de volgende formaten kunnen worden afgespeeld. – Blu-ray Disc Opneembaar (R) Formaat Versie 1 – Blu-ray Disc Herschrijfbaar (RE) Formaat Versie 2

Afspelen van DVD’s Dit symbool geeft aan dat het product DVD- RW discs kan afspelen die in de VR-stand (Video Recording formaat) zijn opgenomen. Discs die echter zijn opgenomen met een "eenmaal opnemen toegestaan" kopieerbeveiliging, kunnen alleen worden afgespeeld op CPRM- compatibele apparatuur. AVCHD is een “high-definition” (HD) digitaal videocamera/recorder opnameformaat voor het vastleggen van beelden met hoge definitie op bepaalde media met zeer efficiënte codec- technieken. "AVCHD" en het "AVCHD" logo zijn handelsmerken van Panasonic Corporation en Sony Corporation.

Over regionummers De Blu-ray disc-speler en BD-ROM of DVD- Video discs krijgen alle een regionummer toegewezen, afhankelijk van de regio waarin ze verkocht worden. De regionummers van deze speler zijn:

• BD-ROM: – Modellen voor Europa, Australie en Nieuw Zeeland: B – Modellen voor Rusland: C – Overige: A

• DVD-Video: – Modellen voor Europa: 2 – Modellen voor Australië en Nieuw Zeeland: 4 – Modellen voor Rusland: 5 – Overige: 3 Discs die niet voorzien zijn van deze nummers kunnen niet worden afgespeeld. De volgende discs zijn afspeelbaar in deze speler.Voordat u begint14

• Blu-ray discs: – Modellen voor Europa, Australië en Nieuw Zeeland: B (inclusief B) en ALL – Modellen voor Rusland: C (inclusief C) en ALL – Overige: A (inclusief A) en ALL

• DVD’s: – Modellen voor het V.K. : 2 (inclusief 2) en ALL – Modellen voor Australië en Nieuw Zeeland: 4 (inclusief 4) en ALL – Modellen voor Rusland: 5 (inclusief 5) en ALL – Overige: 3 (inclusief 3) en ALL

Afspelen van CD’s Over kopieerbeveiligde CD’s: Deze speler is ontworpen om te voldoen aan de specificaties van het Audio-CD-formaat. Deze speler is niet geschikt voor het afspelen of andere functies van discs die niet voldoen aan deze specificaties.

DualDiscs afspelen Een DualDisc is een tweezijdige disc: één kant van de disc bevat DVD-materiaal — video, audio enz. — en de andere kant bevat niet-DVD materiaal, zoals digitaal audiomateriaal. De DVD-kant van een DualDisc kan met deze speler worden afgespeeld. De niet-DVD, dus audio-kant van de disc is niet geschikt voor afspelen in deze speler. Het is mogelijk dat bij het plaatsen of uitnemen van een DualDisc de tegenovergestelde kant van de kant die wordt afgespeeld, bekrast wordt. Bekraste discs kunnen wellicht niet meer worden afgespeeld. Voor meer gedetailleerde informatie over de DualDisc-specificatie dient u contact op te nemen met de schijffabrikant of de verkoper van de schijf.

Afspelen van discs die zijn opgenomen met een computer of een Blu-ray/ DVD-recorder

• Discs die zijn opgenomen met een computer kunnen niet altijd goed worden afgespeeld, vanwege de opname-instellingen of het computer-besturingssysteem. Neem uw discs op in een formaat dat afspeelbaar is met deze speler. Raadpleeg voor nadere details uw dealer.

• Het afspelen van discs die zijn opgenomen met een computer of een Blu-ray/DVD- recorder is soms niet mogelijk als de opnamekwaliteit minder is, vanwege de eigenschappen van de disc, krassen of vuil op de disc, vuil op het lensje van het opname-apparaat, enz.

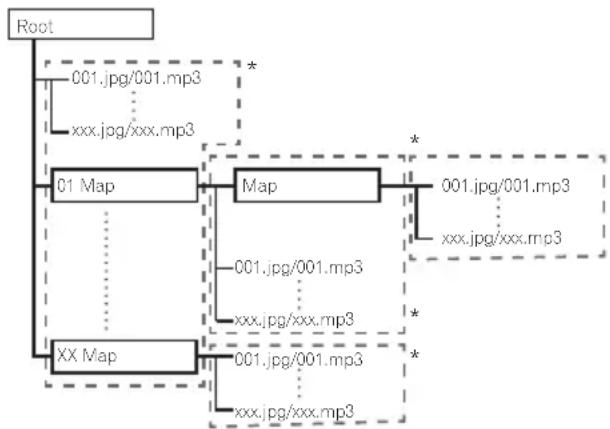

Over video, audio, beeldbestanden en mappen Audio- en beeldbestanden kunnen op dit systeem worden afgespeeld als de mappen op de disk of het USB-apparaat volgens onderstaande omschrijving worden aangemaakt. Voorbeeld mappenstructuur:

• Het aantal mappen en bestanden in een enkele map (inclusief de rootmap) is beperkt tot maximaal 256. Zorg er ook voor dat het aantal mappenlagen beperkt blijft tot maximaal 5. Opmerking

• De namen van bestanden en mappen zoals aangegeven door deze speler kunnen verschillen van de namen zoals die worden aangegeven op een computer.Voordat u begint 15

Afspeelbare bestanden Video, afbeeldingen en audiobestanden die zijn opgenomen op DVD’s, CD’s of USB-apparatuur kunnen worden weergegeven. Waarschuwing

• Alleen DVD’s die zijn opgenomen volgens het ISO 9660 bestandssysteem kunnen worden afgespeeld.

• Sommige bestanden kunnen niet worden afgespeeld.

• Bij sommige bestanden kunnen bepaalde functies tijdens het afspelen niet werken.

• Sommige bestanden kunnen niet worden afgespeeld, ook als ze wel de bestandsextensie hebben van bestanden waarvoor deze speler geschikt is.

• Bestanden die zijn beveiligd met het DRM (Digital Rights Management) systeem kunnen niet worden afgespeeld (uitgezonderd DivX VOD-bestanden).

voor weergave van DivX

een digitaal videoformaat dat is gemaakt door DivX, LLC, een dochteronderneming van Rovi Corporation. Dit toestel is officieel DivX Certified

(DivX-gecertificeerd) voor het afspelen van DivX-video. Bezoek divx.com voor meer informatie en softwareprogramma’s voor het converteren van uw bestanden naar DivX-video. OVER DIVX VIDEO-ON-DEMAND: Dit DivX- Certified

apparaat moet geregistreerd zijn om DivX VOD (video-op- aanvraag) af te spelen. Ga naar het gedeelte over DivX VOD in Menufuncties om de registratiecode te ontvangen. Ga naar vod.divx.com voor meer informatie over hoe u uw registratie kunt voltooien. DivX

en daaraan gerelateerde logo’s zijn handelsmerken van DivX, Inc. en worden gebruikt onder licentie. Opmerking

Certified toestel moet worden geregistreerd om in staat te zijn DivX Video-on- Demand (VOD) videomateriaal weer te geven. Eerst genereert u de DivX VOD registratiecode voor uw toestel en vervolgens voert u die code in tijdens de registratieprocedure. Belangrijk: DivX VOD videomateriaal is beschermd door het DivX DRM (Digital Rights Management) systeem dat zorgt dat afspelen alleen mogelijk is met geregistreerde DivX Certified apparatuur. Als u probeert DivX VOD videomateriaal weer te geven waarvoor uw toestel geen toestemming heeft, verschijnt de foutmelding Authorization Error (geen toestemming) en zal er geen video worden weergegeven. Nadere informatie vindt u op www.divx.com/vod. – De DivX VOD-registratiecode van deze speler is te controleren via HOME MENU

Registration Code (pagina 78). – Het aantal malen dat de video vertoond kan worden is beperkt bij sommige DivX VOD- bestanden. Wanneer dergelijke bestanden worden afgespeeld met deze speler wordt het resterend aantal vertoningen aangegeven. Bestanden waarvoor het resterend aantal vertoningen tot 0 is geslonken, kunnen niet meer worden weergegeven ( daarbij verschijnt de foutmelding This DivX rental has expired

Bestanden waarvoor het aantal vertoningen niet beperkt is, kunnen zo vaak worden weergegeven als u wilt (daarbij verschijnt geen resterend aantal vertoningen).Voordat u begint16

Tabel met afspeelbare bestanden Afspeelbare bestanden (Extensies) Afspeelbare media Bestandsspecificaties BD-R/RE/-R DL/ RE DL/-R LTH,

+R/+RW/+R DL, CD-R/RW USB- apparatuur

Ondersteunde versies: Tot en met DivX

1. Dit toestel ondersteunt FAT16, FAT32 en NTFS bestandssystemen.

2. Een vereiste voor het afspelen van bestanden als DMP. Zie pagina 64 voor details.

• Afhankelijk van de bestandsstructuur en de servercapaciteit is het mogelijk dat bepaalde bestanden niet afgespeeld kunnen worden, ook al staan ze hierboven vermeld in de tabel met afspeelbare bestanden.

• Bestanden met auteursrechtbeveiliging en materiaal opgenomen van digitale uitzendingen (satelliet, kabel of digitaal via de ether) kunnen niet worden afgespeeld via een LAN.

• Bestanden die beveiligd zijn via DRM (Digital Rights Management) kunnen niet worden weergegeven.

• AAVCHD-materiaal kan niet worden afgespeeld via een LAN.Voordat u begint 17

Handelsmerken en licenties De termen HDMI en HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen. Gefabriceerd onder licentie van Dolby Laboratories. “Dolby” en het symbool double-D zijn handelsmerken van Dolby Laboratories. Vervaardigd onder licentie van de volgende Amerikaanse patentnummers: 5.956.674;

verleende en aangevraagde patenten uit de V.S. en elders in de wereld. DTS-HD, het symbool, & DTS-HD en het symbool tezamen zijn geregistreerde handelsmerken, en DTS-HD Master Audio | Essential is een handelsmerk van DTS, Inc. Dit product bevat software. © DTS, Inc. Alle rechten voorbehouden. DLNA

, het DLNA-logo en DLNA CERTIFIED

zijn handelsmerken, servicemerken of certificeringsmerken van Digital Living Network Alliance. Het Wi-Fi CERTIFIED logo is een certificeringsmerk van Wi-Fi Alliance. Het Wi-Fi Protected Setup Mark is een handelsmerk van Wi-Fi Alliance. “x.v.Colour”, en zijn handelsmerken van Sony Corporation. “Gemaakt voor iPod” en “Gemaakt voor iPhone” wil zeggen dat een elektronische accessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod of iPhone en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voor de werking van dit apparaat en voor het voldoen aan de veiligheidsnormen en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod of iPhone invloed kan hebben op de draadloze prestatie. iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen. YouTube™ is een handelsmerk van Google Inc. Picasa™ Web Albums is een handelsmerk van Google Inc. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.Voordat u begint18

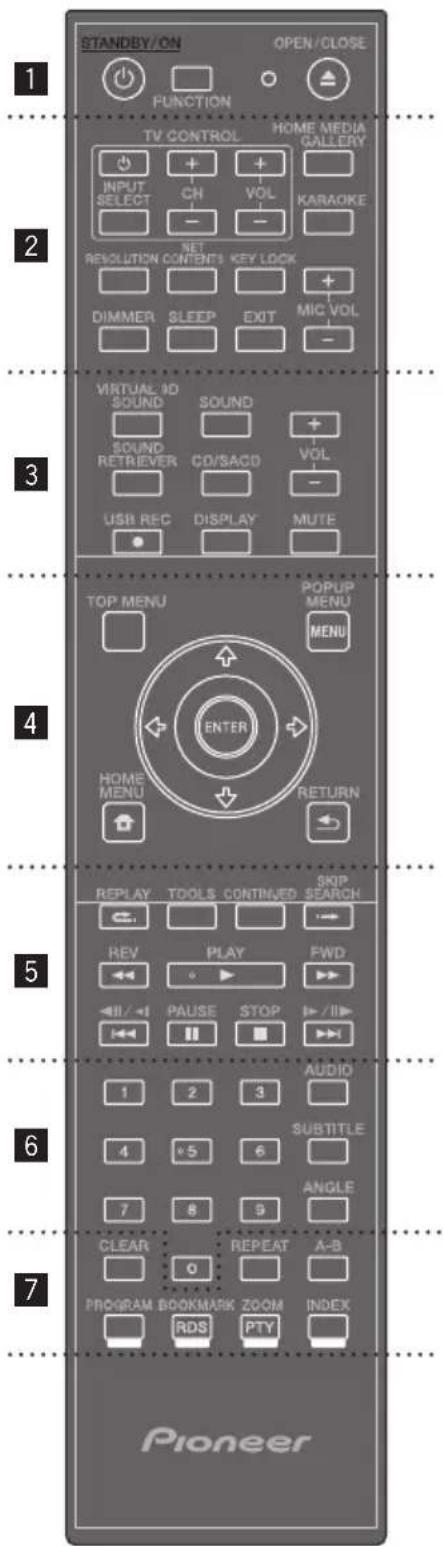

(STANDBY/ON): Druk hierop om de stroom in of uit te schakelen. FUNCTION: Hiermee wijzigt u de invoerbron of functie. Bron wijzigen terwijl u naar het displayvenster op het apparaat kijkt

1. De ingangsbron wijzigt elke keer dat

FUNCTION wordt ingedrukt.

2. Selecteer de gewenste ingangsbron en druk op

Bron wijzigen terwijl u naar de televisiemonitor kijkt

2. De ingangsbron wijzigt elke keer dat

FUNCTION wordt ingedrukt. U kunt tevens de cursor

gebruiken om de ingangsbron te wijzigen.

3. Selecteer de gewenste ingangsbron en druk op

• Het scherm Source Menu kan ook worden getoond via [HOME MENU]

[Source Menu] en door daarna op ENTER te drukken. Met de toets FUNCTION kunt u de ingangsbron voor het [Source Menu] wijzigen. Kies Home Media Gallery om de schijf af te spelen. (blz. 55)

OPEN/CLOSE: Druk op deze toets om de disclade te openen of te sluiten.

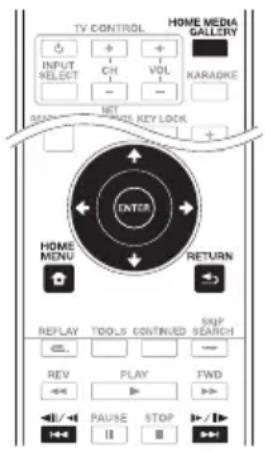

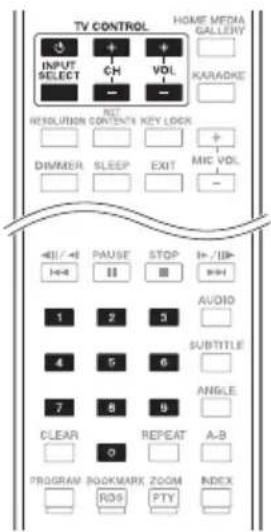

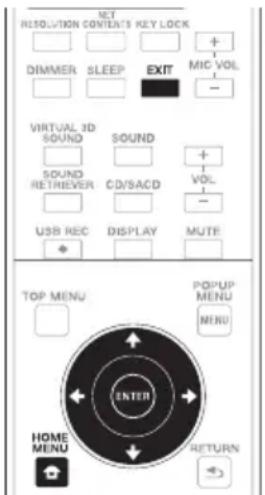

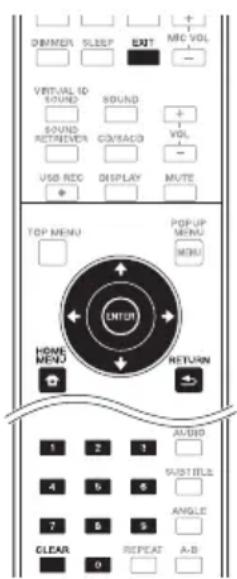

• • • • • • • • • TV Control Buttons: Zie pagina 53. HOME MEDIA GALLERY: Zie pagina 64. KARAOKE: Indrukken om het Karaokeinstellingenscherm weer te geven. RESOLUTION: Stelt de uitgangsresolutie voor HDMI in (Zie pagina 77). NET CONTENTS: Verbetert de beeldkwaliteit van netwerkvideocontent. KEY LOCK: Zie pagina 19. MIC VOLUME: Het volume van de microfoon instellen. DIMMER: Dimt de verlichting van de speler. SLEEP: Hiermee stelt u een bepaalde tijdsduur in waarna het systeem zichzelf automatisch uitschakelt. EXIT: Zie pagina 68.Voordat u begint 19

• • • • • • • • • VIRTUAL 3D SOUND: Wijzigen van de VIRTUAL 3D SOUND-effecten (Zie pagina 75). SOUND: Overschakelen naar Sound Settings (Zie pagina 75). VOL +/– : Hiermee past u het luidsprekervolume aan. SOUND RETRIEVER: Wijzigt de Sound Retriever- instelling (Zie pagina 75). CD/SACD: Zie pagina 59.

USB REC: Een audio opnemen. DISPLAY: Het schermmenu weergeven of afsluiten. MUTE: Hiermee kunt u het systeem dempen.

• • • • • • • • • TOP MENU: Druk hierop om het hoofdmenu van de BD-ROM of DVD-Video te openen. POPUP MENU/MENU: Druk hierop om de BD- ROM of DVD-Video menu’s te openen.

(omhoog/omlaag/links/rechts): Wordt gebruikt om te navigeren door onscreen schermen. ENTER: Bevestigt menukeuze. HOME MENU: Het [Home Menu] weergeven of sluiten. RETURN: Druk op deze toets om naar het vorige scherm terug te keren.

• • • • • • • • • REPLAY: Druk hierop om 10 seconden terug te springen wanneer er tijdens weergave op REPLAY wordt gedrukt. TOOLS: Zie pagina 62. CONTINUED: Hiermee kunt u de weergave voortzetten vanaf een bepaalde plek. SKIP SEARCH: Druk hierop om 30 seconden vooruit te springen wanneer er tijdens weergave op SKIP SEARCH wordt gedrukt.

Stopt afspelen of opnemen.

• • • • • • • • • 0-9 cijfertoetsen: Genummerde opties in een menu of letters in het toetsenblokmenu invoeren. AUDIO: Zie pagina 59. SUBTITLE: Zie pagina 58. ANGLE: Zie pagina 58.

• • • • • • • • • CLEAR: Druk hierop om het ingevoerde cijfer e.d. te wissen. REPEAT: Zie pagina 56. A-B: Zie pagina 56. Kleurentoetsen: gebruik deze om door de BD- ROM-menu's te navigeren. PROGRAM: Legt FM radiostations vast. BOOKMARK (RDS): Een BOOKMARK aanmaken (Zie pagina 57). Als FM TUNER is geselecteerd, wordt de RDS-informatie gewijzigd (Zie pagina 72). ZOOM (PTY): Zoomt in of uit. Als deze toets wordt ingedrukt terwijl de FMtuner is geselecteerd, dan wordt de programmatypewaarde gewijzigd. INDEX: Afspelen van een diapresentatie (zie pagina 58).

Toetsvergrendeling U kunt de toetsen vergrendelen om te voorkomen dat ze per ongeluk worden gebruikt. Via deze functie kunnen daarvoor geschikte televisietoestellen met HDMI ook de toetsvergrendeling van de speler inschakelen. Houd KEYLOCK tenminste 2 seconden ingedrukt.

• Telkens wanneer u deze handeling uitvoert, wordt deze functie in- respectievelijk uitgeschakeld.

• Als u de speler probeert te bedienen terwijl de toetsvergrendeling is ingeschakeld, zal LOCK op het display op het voorpaneel oplichten.Voordat u begint20

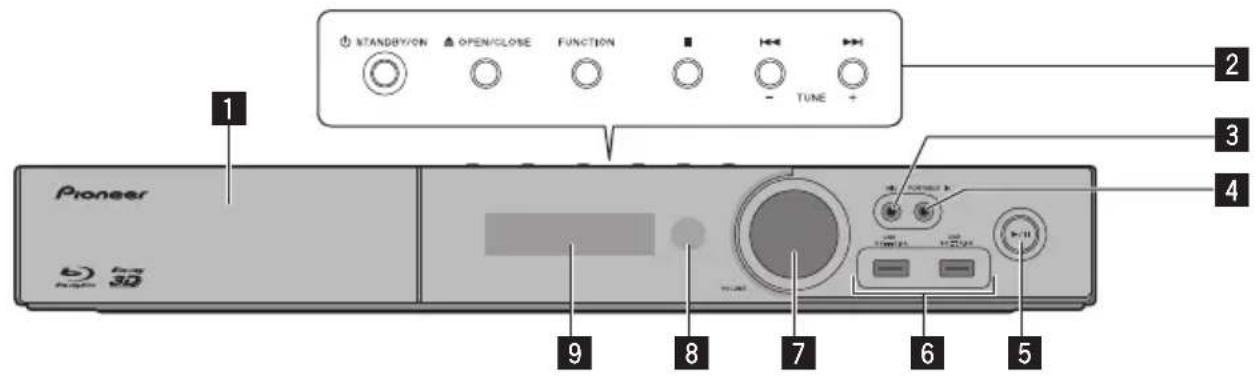

(STANDBY/ON) Schakel het toestel AAN/UIT. Opmerking Als het apparaat niet uitschakelt, houd de toets

(STANDBY/ON) langer dan 5 seconden ingedrukt, zodat het apparaat opnieuw opstart en weer kan worden bediend.

(OPEN/CLOSE) FUNCTION Hiermee wijzigt u de invoerbron of functie. Bron wijzigen terwijl u naar het displayvenster kijkt via de toets op het voorpaneel

1. De ingangsbron wijzigt elke keer dat

FUNCTION wordt ingedrukt.

2. Selecteer de gewenste ingangsbron en druk

Met de toets FUNCTION kunt u de ingangsbron voor het [Source Menu] wijzigen. Kies Home Media Gallery om de schijf af te spelen. (blz. 55)

(Overslaan) – TUNE + (Afstemmen op radiozenders)

Afstandsbedieningssensor Voor de bediening richt u de afstandsbediening op dit punt binnen een afstand van ongeveer 7 meter. De speler kan niet altijd vlot op de afstandsbediening reageren als er dichtbij tl-verlichting brandt. In dat geval kunt u de speler beter iets verder van de tl-verlichting weg zetten.

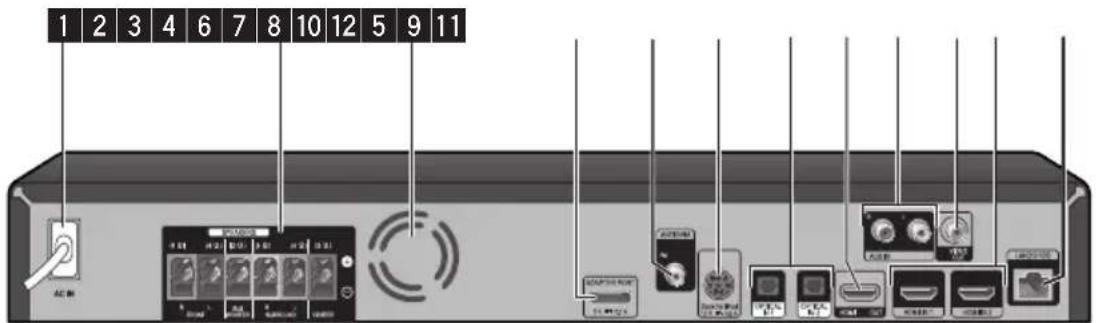

AC IN Steek deze kabel in een stopcontact.

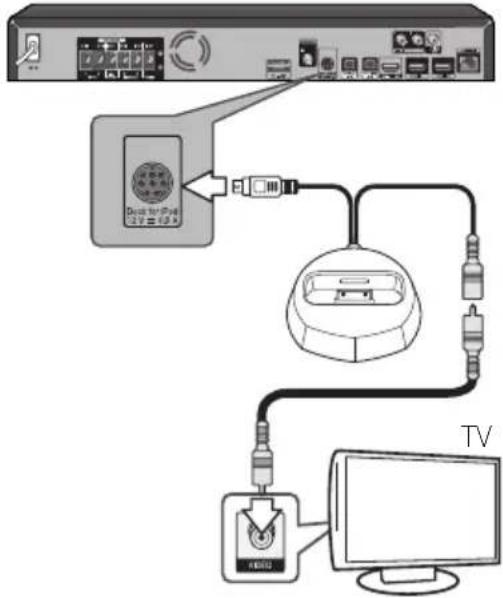

iPod Aansluiten op de meegeleverde iPod- houder.

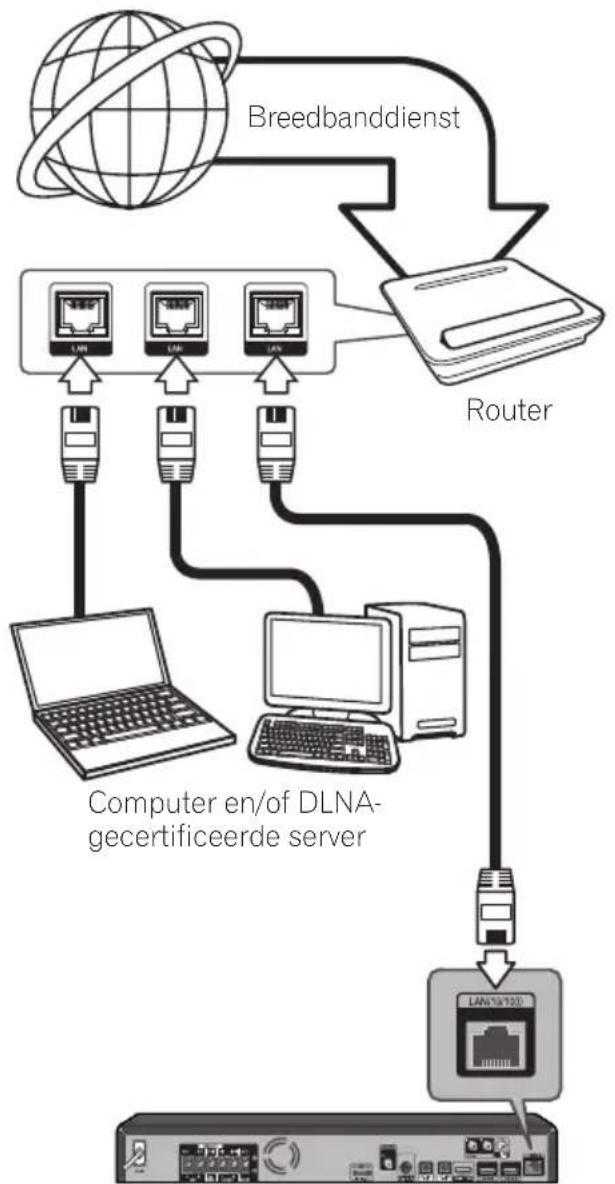

LAN-poortAansluitingen22 Aansluitingen

Hoofdstuk 2 Aansluitingen Luidsprekers monteren Luidsprekers installeren BCS-727 De luidsprekers voorbereiden

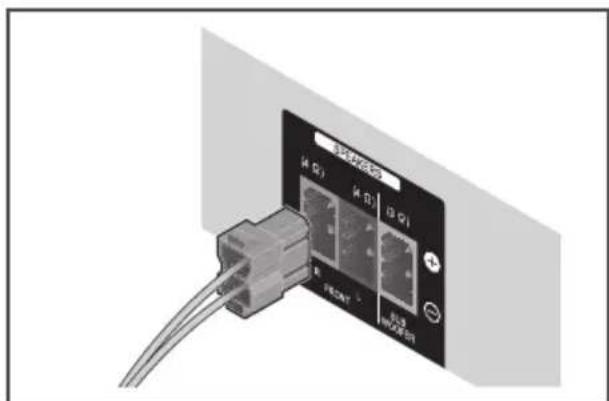

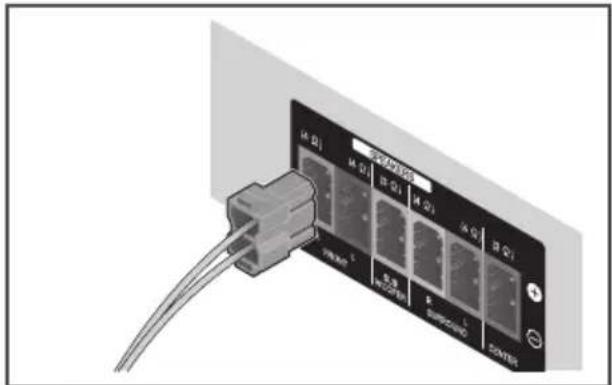

1. Sluit de luidsprekerkabels op de speler aan.

Steek de snoeren die op het apparaat zijn aangesloten in de connector met dezelfde kleur van de luidspreker. Waarschuwing• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.2. Bevestig antislipkussentjes op de onderkant van elke luidspreker.Antislipkussentjes3. Installeer de voor/surroundluidspreker. Zet de onderste kast zodanig op het voetstuk, dat het kabelgat zich aan de achterzijde bevindt. Bevestig het voetstuk met behulp van de vier schroeven (M4 x 16) via de onderzijde aan de onderste kast . Plaats de bovenste kast op de onderste kast.Aansluitingen 23

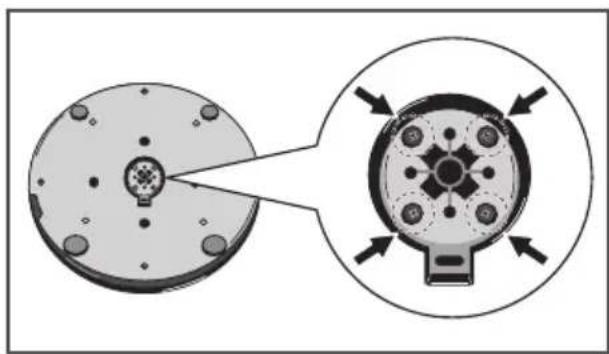

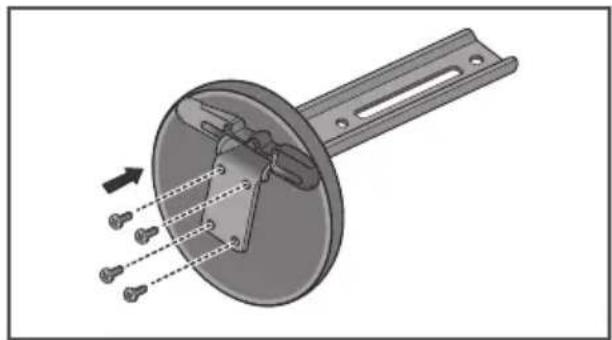

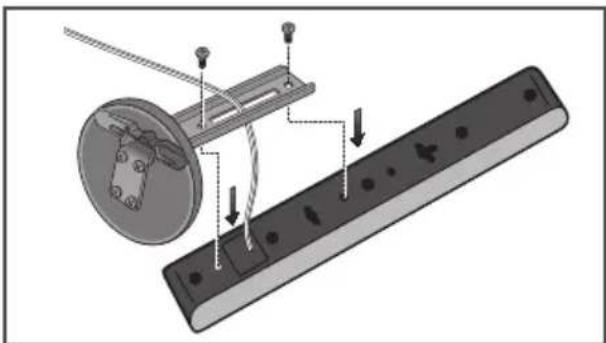

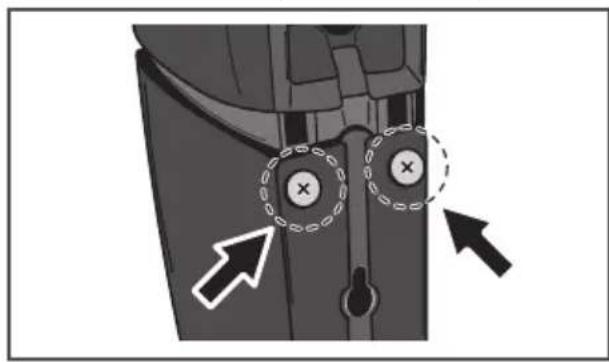

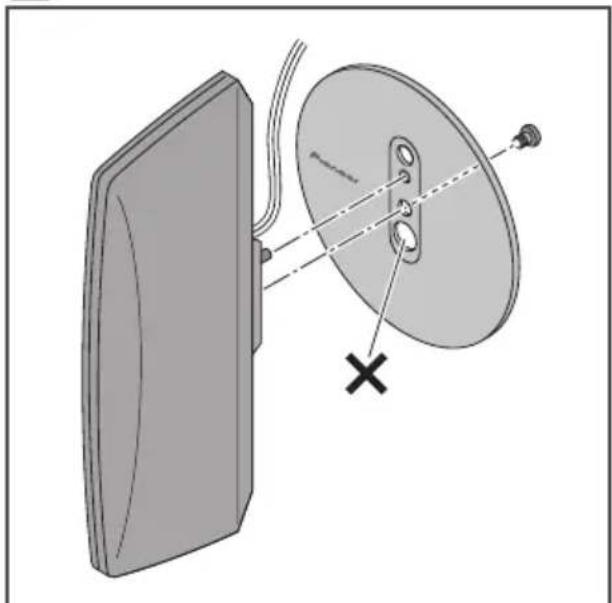

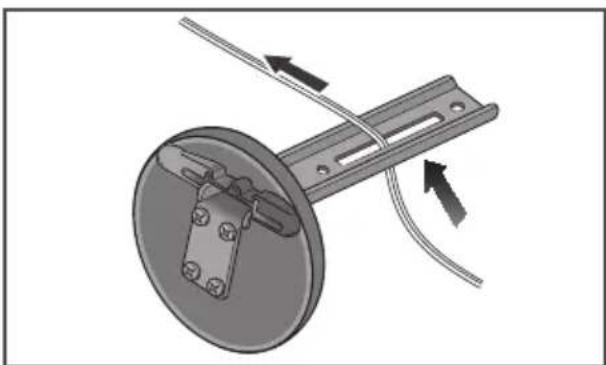

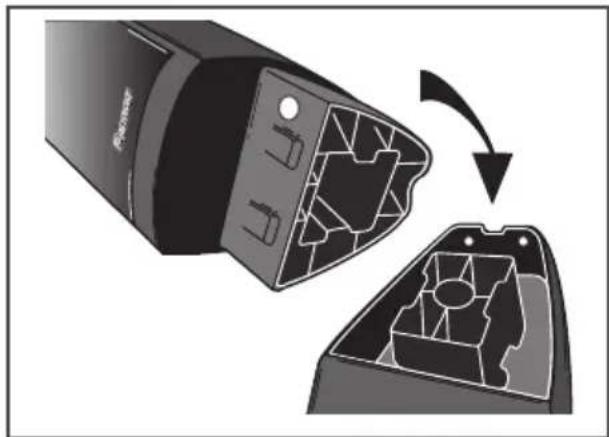

Bevestig de bovenste en de onderste kast met behulp van de twee schroeven (M4 x

12) via de achterzijde van de luidspreker.

• Draai de schroeven niet te strak aan. Doet u dat wel, dan kunnen de schroeven en/of de moeren beschadigd worden. Gebruik een middelgrote handschroevendraaier voor de montage. Gebruik geen elektrische schroevendraaiers of te grote schroevendraaiers die mogelijk te veel druk op de schroeven en de moeren uitoefenen. Zorg ervoor dat er zich tijdens de montage geen vreemde voorwerpen tussen het voetstuk en de onderste kast bevinden. Als de unit wordt gemonteerd terwijl er zich vreemde voorwerpen bevinden tussen het voetstuk en de onderste kast, dan wordt de unit mogelijk niet goed aan elkaar bevestigd, waardoor hij kan kantelen of omvallen.

• Ga niet op de voet van de hoge luidspreker staan om de luidspreker op zijn plaats te duwen of te draaien. De luidspreker kan dan omvallen en beschadigen of letsel veroorzaken. Wees vooral voorzichtig als er kinderen in de buurt zijn.

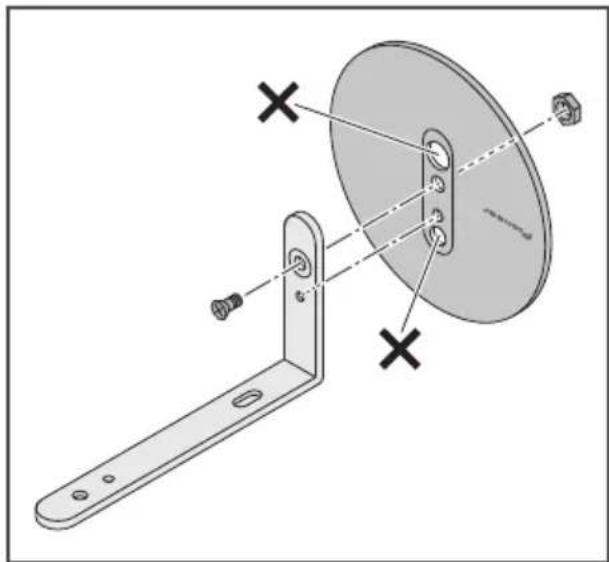

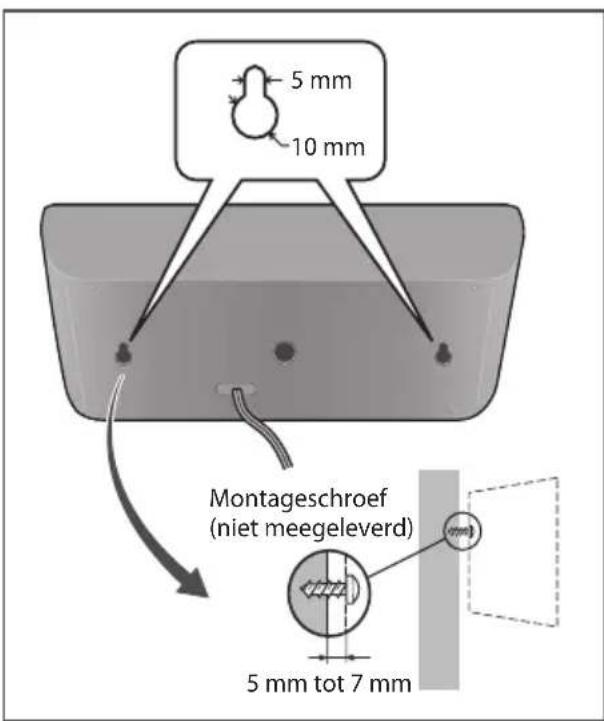

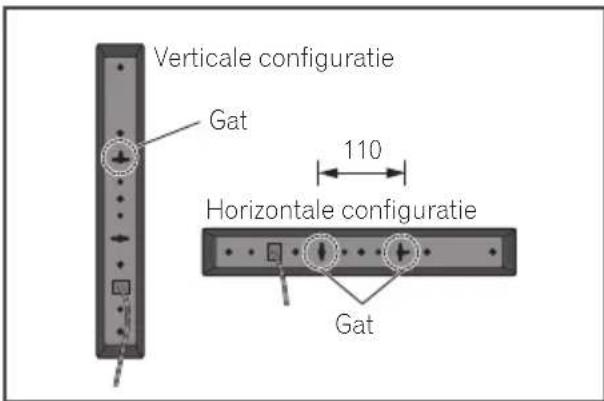

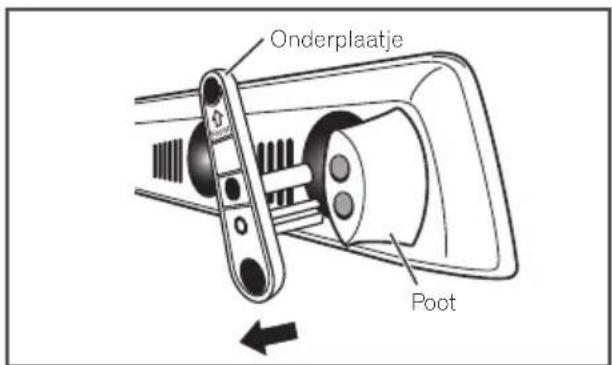

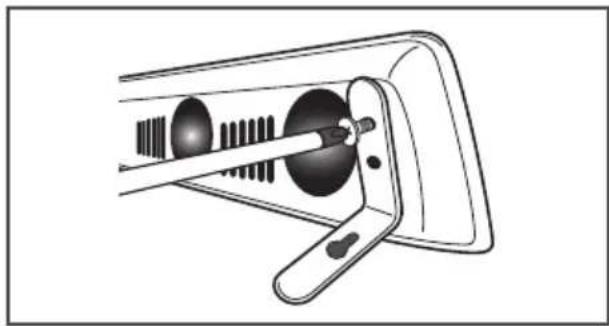

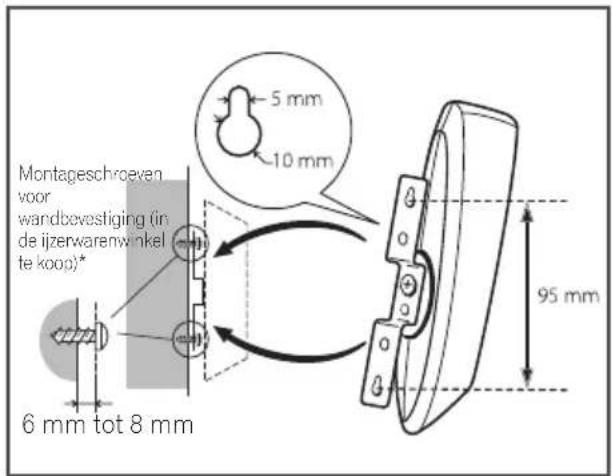

Wandbevestiging van de speaker voor de BCS-727 In de middenluidspreker bevindt zich een montagegat dat kan worden gebruikt om de luidspreker aan de wand te bevestigen. Vóór de montage Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het bouwmateriaal van de wand door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op wanden van triplex, multiplex of een ander zacht materiaal. U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen wandtype geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. Waarschuwing

• Als u niet zeker weet met welk wandmateriaal u te maken hebt en of dit sterk genoeg is, neem dan contact op met een vakman voor advies.

• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie. 5 mm 10 mm 5 mm tot 7 mm Montageschroef (niet meegeleverd)Aansluitingen24

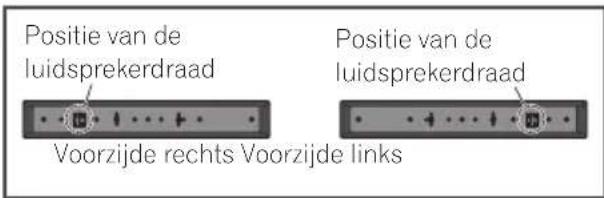

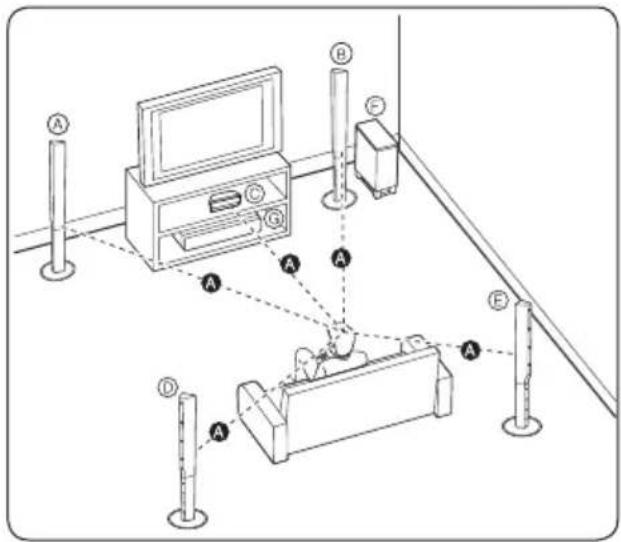

Extra gegevens over de speaker voor de BCS-727 Monter de linker en rechter hoofdluidsprekers op gelijke afstanden van de televisie. Voorzorgsmaatregelen: De middelste luidspreker die bij dit systeem wordt geleverd is magnetisch beschermd. Afhankelijk van de montagesituatie is het echter mogelijk dat er kleurvervorming op het beeldscherm optreedt als een of meer luidsprekers te dicht bij de televisie worden gemonteerd. ISchakel als u dit constateert de stroom van de televisie uit en na 15 tot 30 minuten weer in. Als u het probleem hierdoor niet kunt oplossen, moet de u de luidsprekers op grotere afstand van de televisie hangen. De subwoofer is niet magnetisch afgeschermd en mag dus niet dicht bij een televisie of monitor worden geplaatst. Media die voor magnetisme gevoelig zijn (zoals floppy disks en band- of videocassettes) mogen niet in de buurt van een subwoofer worden bewaard. Bevestig de front/surround-luidsprekers en de subwoofer niet aan de wand of het plafond. Door hun gewicht kunnen ze vallen en verwondingen veroorzaken. Positioneren van het systeem voor de BCS-727 De volgende illustratie toont een voorbeeld van hoe u het systeem opstelt. Bemerk dat de illustraties in deze instructies verschillen van de werkelijke eenheid om dingen goed uit te kunnen leggen. Voor de best mogelijke surround sound dienen alle luidsprekers anders dan de subwoofer gezet te worden op dezelfde afstand van de luisterpositie (

AAAAAA ABBCCDDEEFFGG Luidspreker linksvoor (L) AAAAAAAA BCCDDEEFFGG Luidspreker rechtsvoor (R): Zet de luidsprekers voor aan de kanten van het beeldscherm of scherm en zo op één lijn met het schermoppervlak als mogelijk. AAAAAAAABB CDDEEFFGG Luidspreker midden Plaats de middelste luidspreker onder of voor de monitor of het scherm. AAAAAAAABBCC DEEFFGG Surround luidspreker links (L)/ AAAAAAAABBCCDD EFFGG Surround luidspreker rechts (R): Zet deze luidsprekers achter uw luisterpositie en laat ze ietwat naar binnen wijzen. AAAAAAAABBCCDDEE FGG Subwoofer: De positie van de subwoofer is niet cruciaal, omdat lage basgeluiden niet duidelijk één kant opgaan. Maar het is beter de subwoofer vlakbij de luidsprekers voor te zetten. Draai hem wat naar het midden van de ruimte om de weerkaatsing van de muren te verminderen. AAAAAAAABBCCDDEEFF

Eenheid Waarschuwing

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken.*Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.

• Plaats de centerluidspreker buiten bereik van kinderen. Wanneer een luidspreker valt, kan hij worden beschadigd en lichamelijk letsel en/of materiële schade veroorzaken.

• De luidsprekers bevatten magnetische onderdelen, en daardoor is het mogelijk dat er verkleuring op het televisiescherm (CRT) of op de monitor optreedt. Gebruik de luidsprekers niet in de buurt van het televisiescherm (CRT) of het scherm van de PC-monitor.Aansluitingen 25

Luidsprekers installeren BCS-323 De luidsprekers voorbereiden

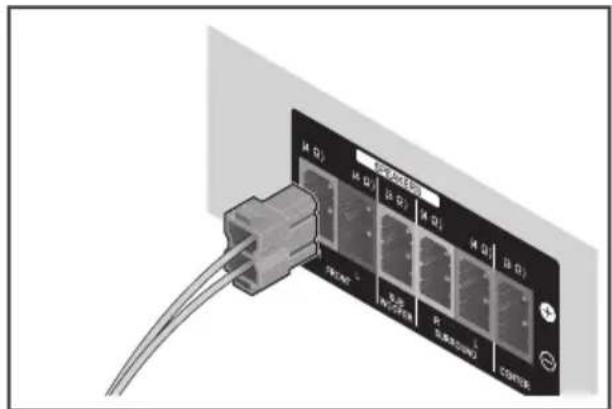

1. Sluit de luidsprekerkabels op de speler aan.

Steek de snoeren die op het apparaat zijn aangesloten in de connector met dezelfde kleur van de luidspreker. Waarschuwing

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.

• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.

• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

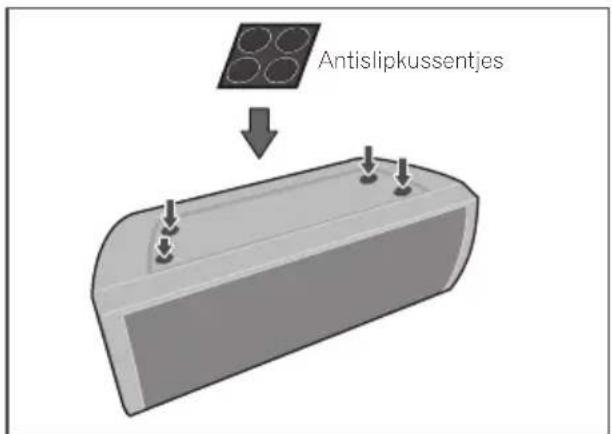

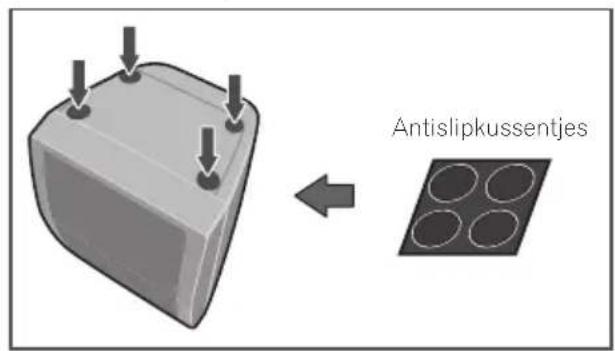

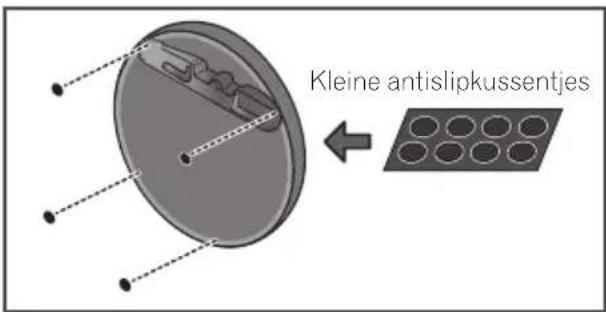

2. Bevestig antislipkussentjes op de onderkant

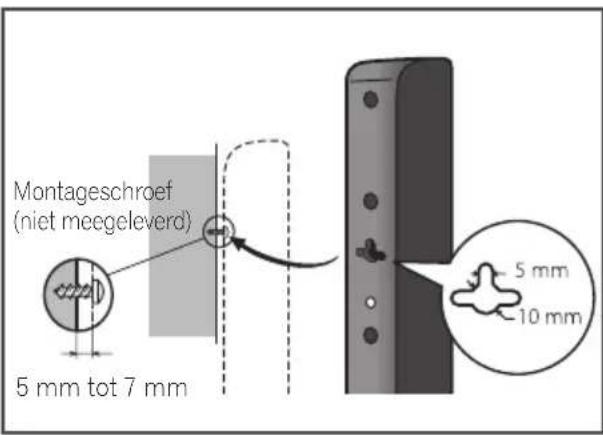

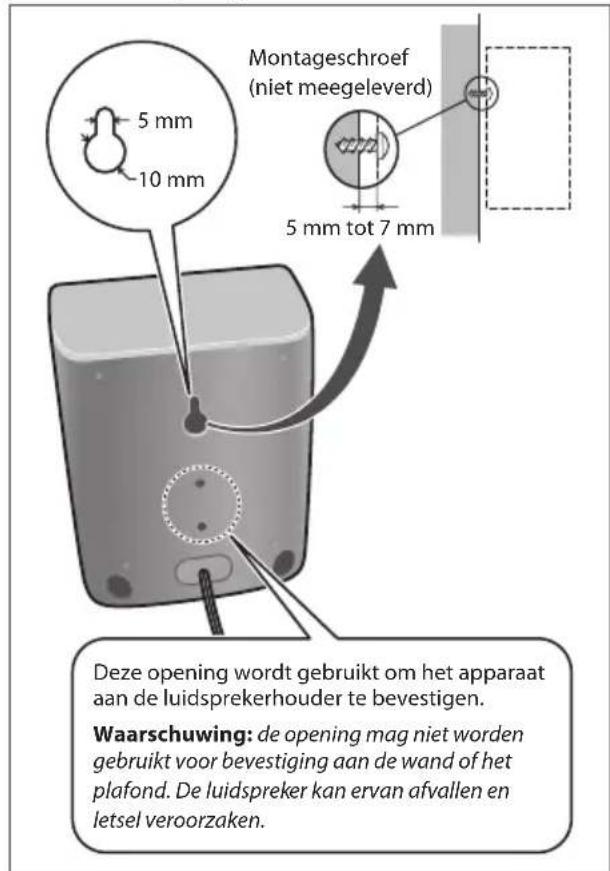

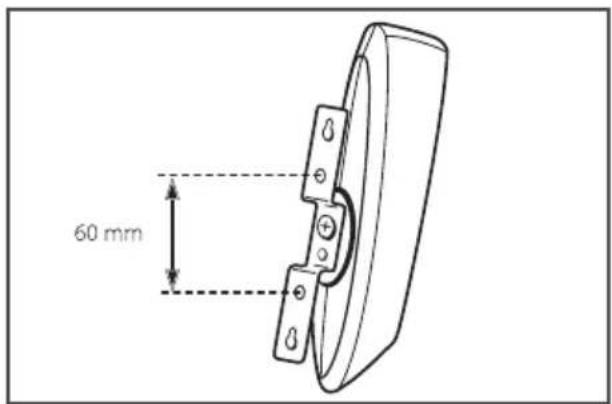

van elke luidspreker. Antislipkussentjes Wandbevestiging van de speaker voor de BCS-323 Alle luidsprekers hebben een montageopening die kan worden gebruikt om de luidspreker aan de wand te bevestigen. Vóór de montage Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het bouwmateriaal van de wand door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op wanden van triplex, multiplex of een ander zacht materiaal. U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen wandtype geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. Waarschuwing

• Als u niet zeker weet met welk wandmateriaal u te maken hebt en of dit sterk genoeg is, neem dan contact op met een vakman voor advies.

• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie. 5 mm 10 mm5 mm tot 7 mmMontageschroef(niet meegeleverd)Deze opening wordt gebruikt om het apparaat aan de luidsprekerhouder te bevestigen.Waarschuwing: de opening mag niet worden gebruikt voor bevestiging aan de wand of het plafond. De luidspreker kan ervan afvallen en letsel veroorzaken.Aansluitingen26

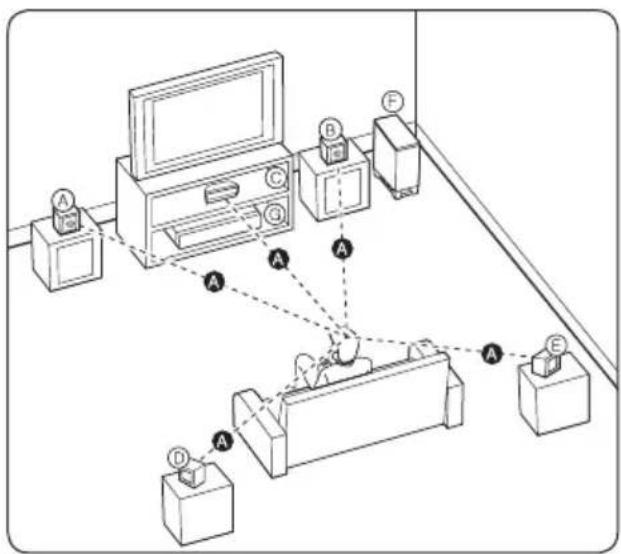

Extra gegevens over de speaker voor de BCS-323 Monter de linker en rechter hoofdluidsprekers op gelijke afstanden van de televisie. Voorzorgsmaatregelen: De middelste luidspreker die bij dit systeem wordt geleverd is magnetisch beschermd. Afhankelijk van de montagesituatie is het echter mogelijk dat er kleurvervorming op het beeldscherm optreedt als een of meer luidsprekers te dicht bij de televisie worden gemonteerd. ISchakel als u dit constateert de stroom van de televisie uit en na 15 tot 30 minuten weer in. Als u het probleem hierdoor niet kunt oplossen, moet de u de luidsprekers op grotere afstand van de televisie hangen. De subwoofer is niet magnetisch afgeschermd en mag dus niet dicht bij een televisie of monitor worden geplaatst. Media die voor magnetisme gevoelig zijn (zoals floppy disks en band- of videocassettes) mogen niet in de buurt van een subwoofer worden bewaard. De subwoofer mag niet aan een wand of plafond worden opgehangen. Door hun gewicht kunnen ze vallen en verwondingen veroorzaken. Positioneren van het systeem voor de BCS-323 De volgende illustratie toont een voorbeeld van hoe u het systeem opstelt. Bemerk dat de illustraties in deze instructies verschillen van de werkelijke eenheid om dingen goed uit te kunnen leggen. Voor de best mogelijke surround sound dienen alle luidsprekers anders dan de subwoofer gezet te worden op dezelfde afstand van de luisterpositie (

AAAAAA ABBCCDDEEFFGG Luidspreker linksvoor (L)/ AAAAAAAA BCCDDEEFFGG Luidspreker rechtsvoor (R): Zet de luidsprekers voor aan de kanten van het beeldscherm of scherm en zo op één lijn met het schermoppervlak als mogelijk. AAAAAAAABB CDDEEFFGG Luidspreker midden: Plaats de middelste luidspreker onder of voor de monitor of het scherm. AAAAAAAABBCC DEEFFGG Surround luidspreker links (L)/ AAAAAAAABBCCDD EFFGG Surround luidspreker rechts (R): Zet deze luidsprekers achter uw luisterpositie en laat ze ietwat naar binnen wijzen. AAAAAAAABBCCDDEE FGG Subwoofer: De positie van de subwoofer is niet cruciaal, omdat lage basgeluiden niet duidelijk één kant opgaan. Maar het is beter de subwoofer vlakbij de luidsprekers voor te zetten. Draai hem wat naar het midden van de ruimte om de weerkaatsing van de muren te verminderen. AAAAAAAABBCCDDEEFF

Eenheid Waarschuwing

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken. *Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.

• Plaats de centerluidspreker buiten bereik van kinderen. Wanneer een luidspreker valt, kan hij worden beschadigd en lichamelijk letsel en/of materiële schade veroorzaken.

• De luidsprekers bevatten magnetische onderdelen, en daardoor is het mogelijk dat er verkleuring op het televisiescherm (CRT) of op de monitor optreedt. Gebruik de luidsprekers niet in de buurt van het televisiescherm (CRT) of het scherm van de PC-monitor.Aansluitingen 27

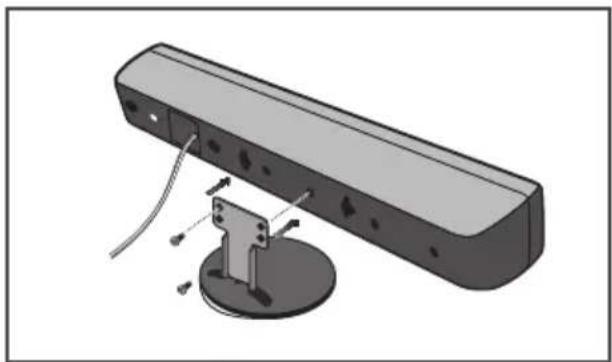

Luidsprekers installeren BCS-HW929 De luidsprekers voorbereiden

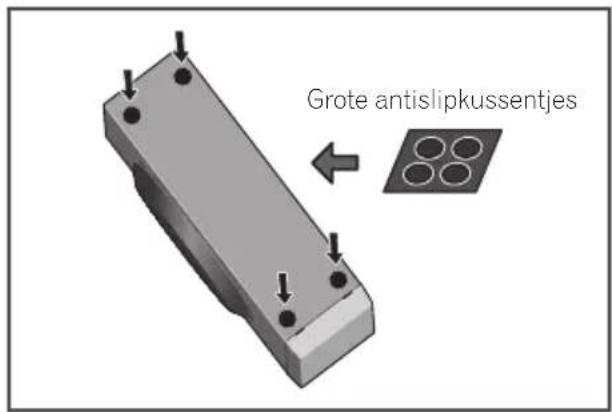

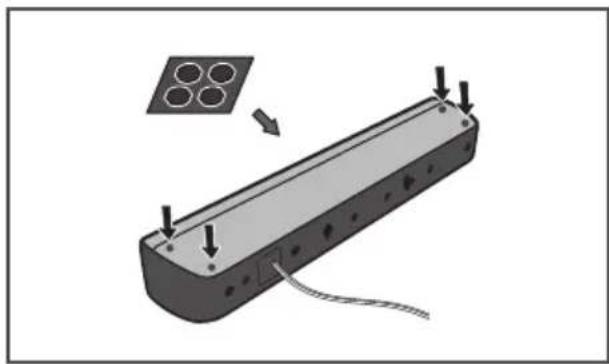

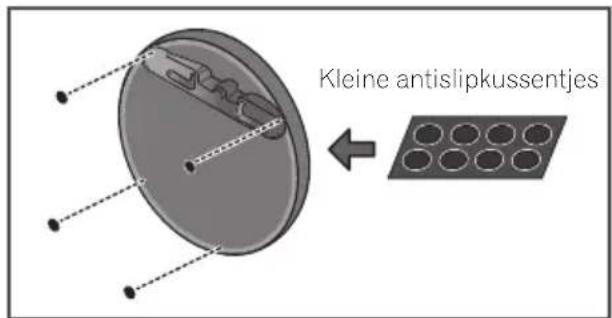

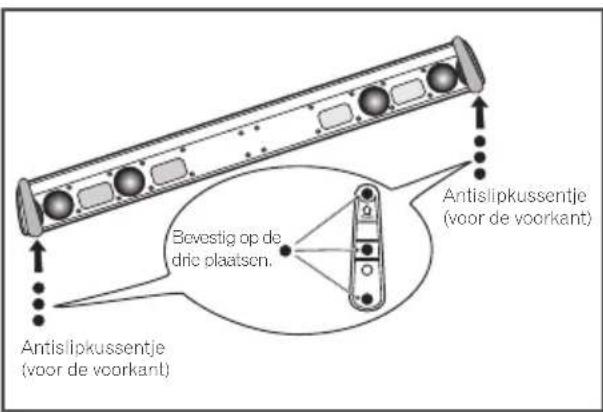

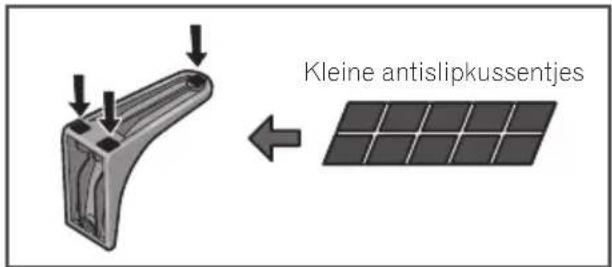

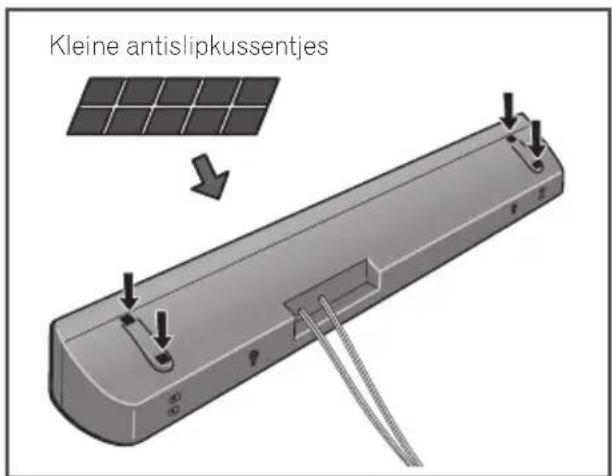

1. Bevestig antislipkussentjes op de onderkant

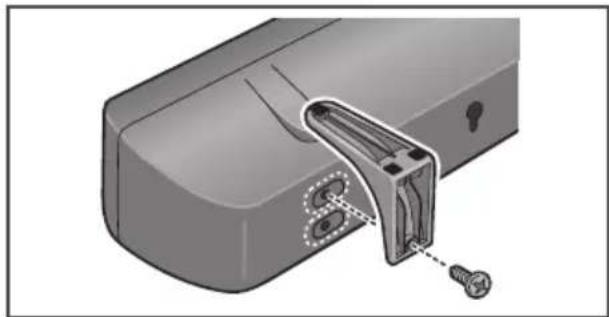

van elke luidsprekervoet. Voor frontluidspreker: Bevestig twee antislipkussentjes met het meegeleverde hechtmiddel op de onderkant (de bodem) van elke luidspreker. Antislipkussentje (voor de voorkant)Bevestig op de drie plaatsen. Antislipkussentje (voor de voorkant) Voor de subwoofer: Zet vier grote antislipkussentjes met de zelfklevende lijmlaag op de onderkant van de subwoofer vast. Grote antislipkussentjes

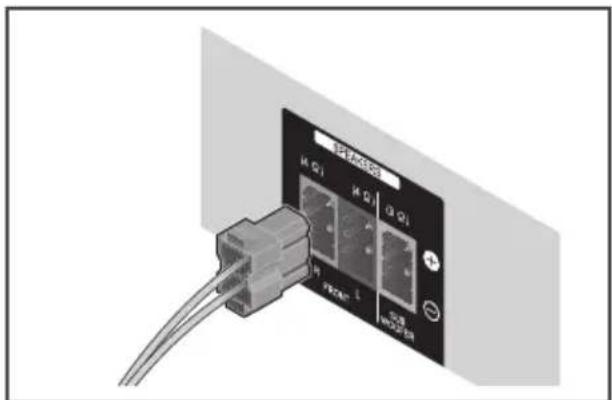

2. Sluit de luidsprekerkabels op de speler aan.

Steek de snoeren die op het apparaat zijn aangesloten in de connector met dezelfde kleur van de luidspreker. Waarschuwing

• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.

• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

• Sluit de luidsprekerkabel van de subwoofer (paars) aan op de oranje ingang van de speler.

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.Aansluitingen28

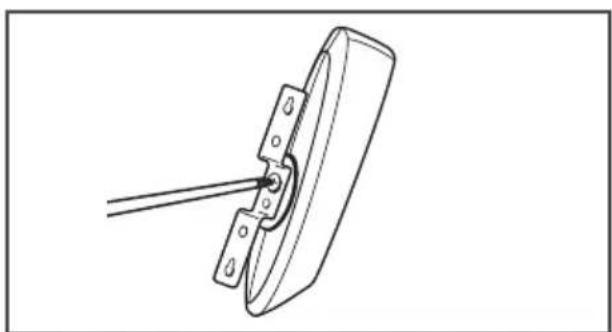

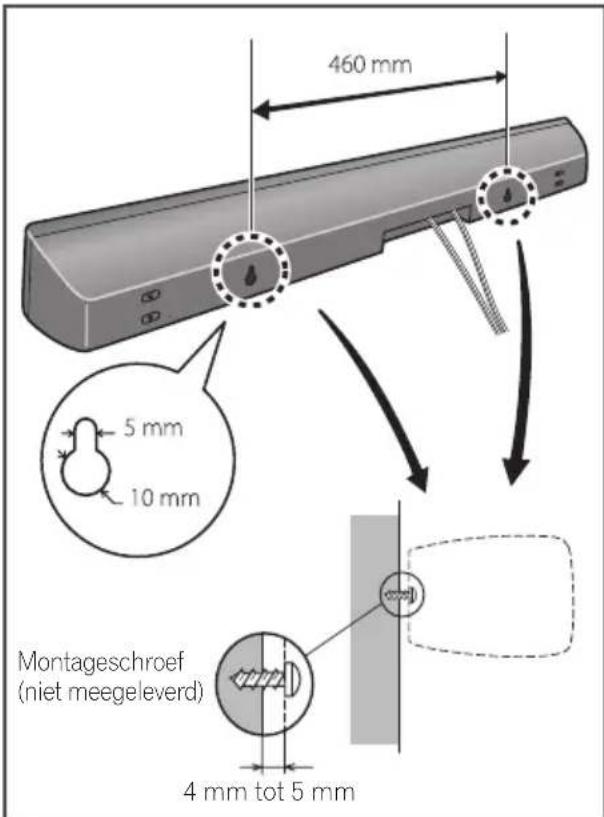

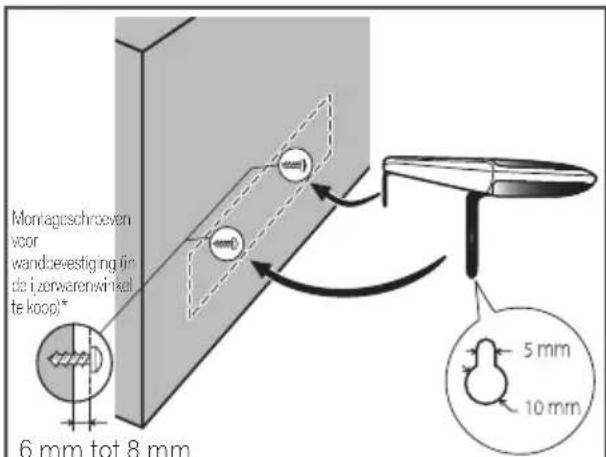

Wandbevestiging van de speaker voor de BCS-HW929 In de middenluidspreker bevindt zich een montagegat dat kan worden gebruikt om de luidspreker aan de wand te bevestigen. Vóór de montage

• Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het bouwmateriaal van de wand door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op wanden van triplex, multiplex of een ander zacht materiaal.

• U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen wandtype geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. Waarschuwing

• Als u niet zeker weet met welk wandmateriaal u te maken hebt en of dit sterk genoeg is, neem dan contact op met een vakman voor advies.

• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie.

1. Verwijder de onderplaatjes.

De onderplaatjes worden op de plaats gehouden met behulp van dubbelzijdig kleefband. Terwijl u de poot op de plaats houdt, drukt u het onderplaatje stevig in de aangegeven richting om het onderplaatje te verwijderen. Wees voorzichtig dat u de voorluidspreker niet beschadigt terwijl u dit doet. Onderplaatje Poot

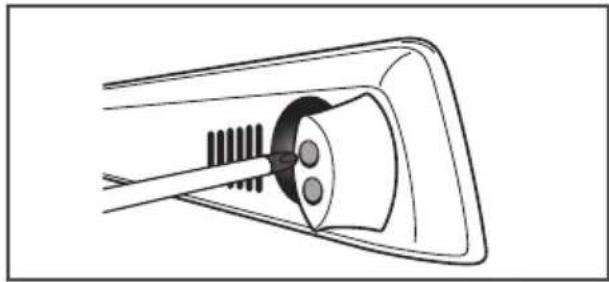

2. Verwijder met een kruiskopschroevendraaier

de twee schroeven waarmee de poten aan de luidspreker is bevestigd.

3. Gebruik de twee schroeven die die bij stap

1 hebt losgeschroefd om de wandbeugels aan de luidspreker te bevestigen.

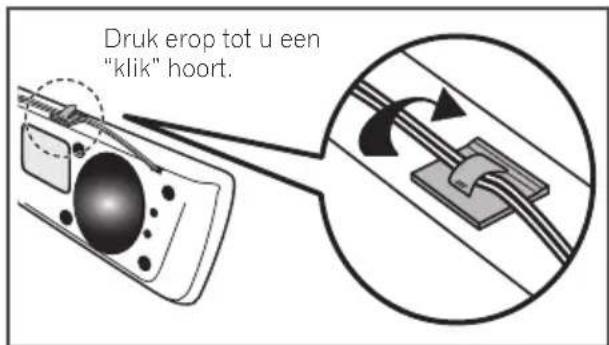

4. Bevestig de meegeleverde draadklemmen

aan de bovenkant van het systeem en zet de kabel daarop vast. Druk erop tot u een “klik” hoort.Aansluitingen 29

5. Bevestig de luidsprekers aan de wand.

Montageschroeven voor wandbevestiging (in de ijzerwarenwinkel te koop)*

• De schroeven voor bevestiging aan de wand worden niet meegeleverd. U moet de hiervoor geschikte schroeven dus zelf kopen. Houd daarbij rekening met het type wand (beton, baksteen, gipsplaat, hout e.d.) en het gewicht van het luidsprekersysteem. Vraag eventueel advies in de winkel. Boor twee passende gaten in de wand op precies 818 mm van elkaar. 6 mm tot 8 mm Extra gegevens over de speaker voor de BCS-HW929 Installeer de luidspreker precies in het midden onder de tv. Voorzorgsmaatregelen: Zorg ervoor dat het uiteinde van de blank gemaakte luidsprekerkabel in elkaar gedraaid en helemaal in de luidsprekerterminal is gestoken. Als namelijk een van de blanke luidsprekerkabeleinden contact maakt met de achterkant van de luidspreker bestaat de kans dat de stroom als veiligheidsmaatregel wordt uitgeschakeld. De luidsprekers en de subwoofer zijn niet magnetisch afgeschermd en mogen dus niet dicht bij een televisie of monitor worden geplaatst. Magnetische opslagmedia (zoals floppy disks en band- of videocassettes) kunt u beter niet in de buurt van de frontluidspreker en de subwoofer neerleggen. Bevestig de subwoofer niet aan de wand of het plafond. Door zijn gewicht kan hij vallen en een ongeval veroorzaken. Positioneren van het systeem voor de BCS-HW929

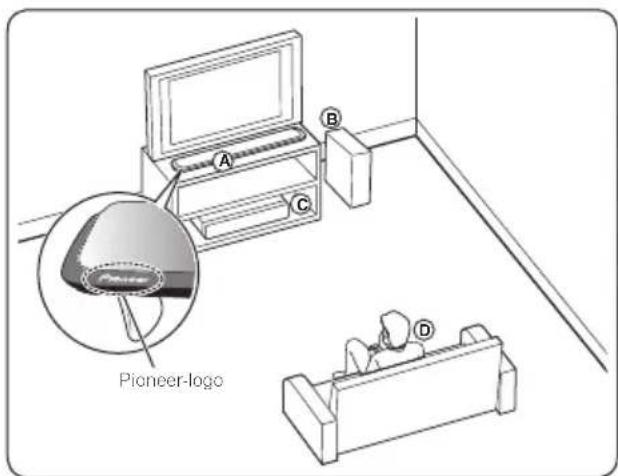

Pioneer-logo AAAAAA ABBCCDDEEFFGG Frontluidspreker De voorluidspreker moet zodanig worden geïnstalleerd dat deze het geluid via het televisiescherm reflecteert, zodat het karakteristieke Sound Wing geluidsbeeld wordt verkregen. Wanneer de luidspreker wordt geïnstalleerd, draait u deze zodanig dat de bovenrand van de voorluidspreker naar boven is gericht, waarna u het apparaat dichter naar het televisiescherm toebrengt zodat het Pioneer- logo in de stand is aangegeven in de afbeelding. AAAAAAAA BCCDDEEFFGG Subwoofer: De plaats van de subwoofer luistert niet zo nauw omdat lage tonen nauwelijks richtinggevoelig zijn. U kunt de subwoofer het best in de buurt van de frontluidspreker plaatsen. Plaats de subwoofer min of meer naar het midden van de kamer gericht om geluidsweerkaatsing tegen de wanden van de kamer te voorkomen. AAAAAAAABB CDDEEFFGG Eenheid AAAAAAAABBCC DEEFFGG Luisterpositie Waarschuwing

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken.*Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.

• De luidsprekers bevatten magnetische onderdelen, en daardoor is het mogelijk dat er verkleuring op het televisiescherm (CRT) of op de monitor optreedt. Gebruik de luidsprekers niet in de buurt van het televisiescherm (CRT) of het scherm van de PC-monitor.

• Ga niet op de luidspreker staan en hang deze niet aan een ander voorwerp, want de luidspreker kan vallen of beschadigd raken. Wees vooral voorzichtig met kinderen en let op dat deze zich niet aan het apparaat vasthouden of erop leunen.Aansluitingen30

Luidsprekers installeren BCS-HF828 De luidsprekers voorbereiden Voor de subwoofer: Zet vier grote antislipkussentjes met de meegeleverde lijm op de onderkant van de subwoofer vast. Grote antislipkussentjes Voor frontluidsprekers: De luidsprekerconsoles in elkaar zetten en de frontluidsprekers vast zetten. Voor horizontale installatie: Waarschuwing

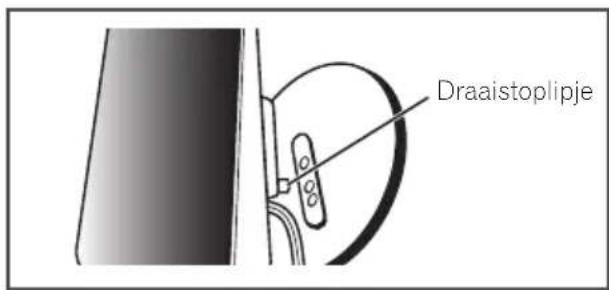

1. Plaats het lipje dat de draaiing beperkt

tegenover de opening in de voet. Draaistoplipje

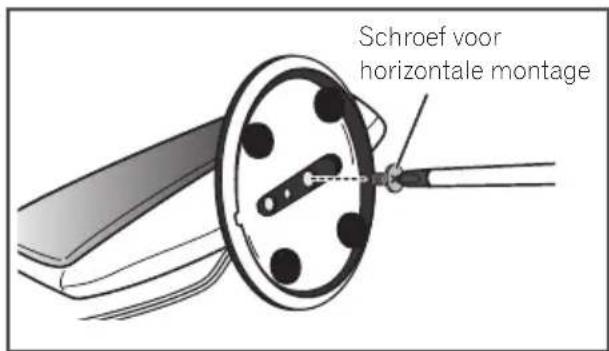

2. Zet de luidspreker op de voet vast met

de horizontale montageschroef aan de achterkant van de voet. Schroef voor horizontale montage Voor verticale installatie WaarschuwingAansluitingen 31

de opening in de voet.

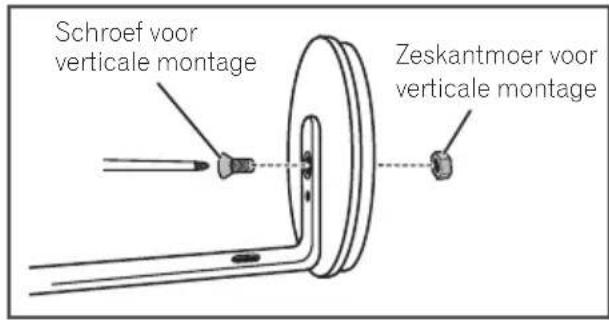

2. Bevestig de verticale montagesteun met de

verticale montagebout en de zeskantmoer aan de voet. Zorg ervoor dat de zeskantmoer in de zeskantgroef in de bodem van de voet past. Schroef voor verticale montage Zeskantmoer voor verticale montage

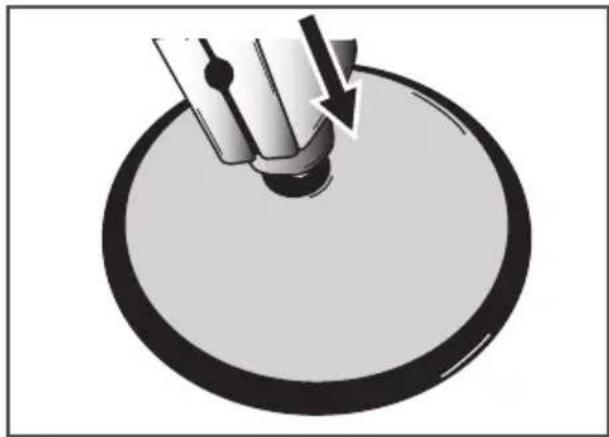

3. Bevestig de schroefafdichting op de

schroefkop. Afdichting

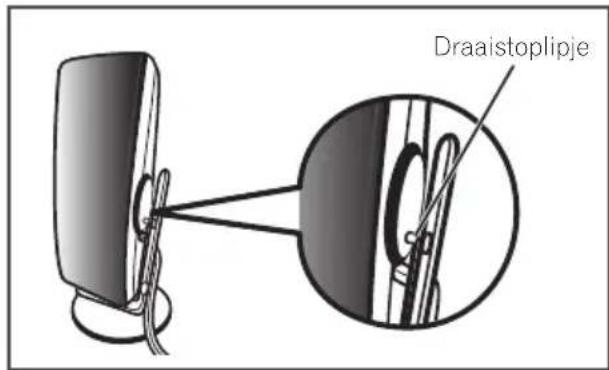

4. Plaats het lipje dat de draaiing beperkt

tegenover de opening in de verticale steun. Draaistoplipje

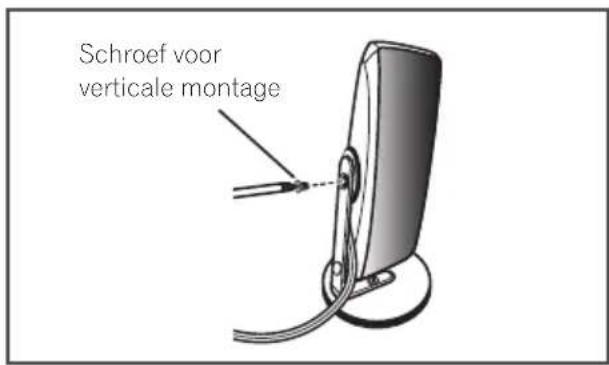

5. Bevestig de luidspreker met de verticale

montageschroef aan de verticale steun. Schroef voor verticale montage

6. Sluit de luidsprekerkabels op de speler aan.

Steek de snoeren die op het apparaat zijn aangesloten in de connector met dezelfde kleur van de luidspreker. Waarschuwing

• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.

• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

• Sluit de luidsprekerkabel van de subwoofer (paars) aan op de oranje ingang van de speler.

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.Aansluitingen32

Wandbevestiging van de speaker voor de BCS-HF828 Vóór de montage

• Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het wandmateriaal door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op een wand van triplex, zachte houtvezelplaat of een ander zwak materiaal.

• U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen type wand geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. Waarschuwing

• Als u niet zeker bent van de eigenschappen en de sterkte van de wand, neem dan contact op met een vakman voor advies.

• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie.

1. Gebruik de verticale montageschroef om

de universele montagebeugel aan het luidsprekersysteem te bevestigen.

2. Bevestig het systeem aan de wand.

Montageschroeven voor wandbevestiging (in de ijzerwarenwinkel te koop)* 6 mm tot 8 mm

• U moet de hiervoor geschikte schroeven dus zelf kopen. Houd daarbij rekening met het type wand (beton, baksteen, gipsplaat, hout e.d.) en het gewicht van het luidsprekersysteem. Vraag eventueel advies in de winkel. Boor twee passende gaten in de wand op precies 95 mm van elkaar. Montage van de unit op de luidsprekerconsole Gebruik de beugel voor toebehoren als u de unit op een luidsprekerconsole of een andere dan de meegeleverde voet wilt monteren. Gebruik M5-schroeven voor de installatie. U moet zelf voor de bevestigingsschroeven zorgen. Volg de instructies die bij de door u gekozen luidsprekerconsole of luidsprekervoet zijn geleverd.Aansluitingen 33

Extra gegevens over de speaker voor de BCS-HF828 Monteer de linker en rechter hoofdluidsprekers op gelijke afstanden van de televisie. Voorzorgsmaatregelen: Zorg ervoor dat het uiteinde van de blank gemaakte luidsprekerkabel in elkaar gedraaid en helemaal in de luidsprekerterminal is gestoken. Als namelijk een van de blanke luidsprekerkabeleinden contact maakt met de achterkant van de luidspreker bestaat de kans dat de stroom als veiligheidsmaatregel wordt uitgeschakeld. De frontluidsprekers en de subwoofer zijn niet magnetisch afgeschermd en mogen dus niet dicht bij een televisie of monitor worden geplaatst. Magnetische opslagmedia (zoals floppy disks en band- of videocassettes) kunt u beter niet in de buurt van de frontluidspreker en de subwoofer neerleggen. Bevestig de subwoofer niet aan de wand of het plafond. Door zijn gewicht kan hij vallen en een ongeval veroorzaken. Positioneren van het systeem voor de BCS-HF828 De volgende afbeelding toont een voorbeeld van de opstelling van een systeem. U moet er rekening mee houden dat de afbeeldingen in deze handleiding omwille van de duidelijkheid kunnen afwijken van de werkelijke uitvoering van de apparaten. U bereikt de best mogelijke surround-sound door alle luidsprekers – met uitzondering van de subwoofer – op dezelfde afstand van uw luisterpositie (

AAAAAAABBCCDDEEFFGG ) te plaatsen.

AAAAAA ABBCCDDEEFFGG Frontluidspreker linkerzijde (L)/ AAAAAAAA BCCDDEEFFGG Frontluidspreker rechterzijde (R): Kan verticaal of horizontaal worden gemonteerd. AAAAAAAABB CDDEEFFGG Subwoofer: De plaats van de subwoofer luistert niet zo nauw omdat lage tonen nauwelijks richtinggevoelig zijn. U kunt de subwoofer het best in de buurt van de frontluidsprekers plaatsen. Plaats de subwoofer min of meer naar het midden van de kamer gericht om geluidsweerkaatsing tegen de wanden van de kamer te voorkomen. AAAAAAAABBCC DEEFFGG Hoofdapparaat AAAAAAAABBCCDD EFFGG Luisterpositie Waarschuwing

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken.*Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.

• De luidsprekers bevatten magnetische onderdelen, en daardoor is het mogelijk dat er verkleuring op het televisiescherm (CRT) of op de monitor optreedt. Gebruik de luidsprekers niet in de buurt van het televisiescherm (CRT) of het scherm van de PC-monitor.Aansluitingen34

Luidsprekers installeren BCS-SB626 De luidsprekers voorbereiden Voor de subwoofer: Zet vier grote antislipkussentjes met de meegeleverde lijm op de onderkant van de subwoofer vast. Grote antislipkussentjes Voor frontluidspreker: De luidsprekerconsoles in elkaar zetten en de frontluidspreker vast zetten.

1. Bevestig de vier antislipkussentjes met de

meegeleverde lijm op de onderkant (de bodem) van elke luidsprekerconsole Kleine antislipkussentjes Als u besluit de luidsprekerconsoles niet te gebruiken, gebruik dan de meegeleverde lijm om de vier kussentjes onder de voet van de luidspreker vast te zetten. Kleine antislipkussentjes

2. Bevestig de luidsprekervoeten aan de

luidspreker Bevestig de rechter en de linker luidsprekervoet aan de achterkant van de luidspreker. U kunt de hoogte van de luidsprekerconsoles op twee verschillende hoogten instellen. Kies de hoogte van uw voorkeur en zet deze in de gewenste stand vast. Waarschuwing

• Draai de schroeven niet te vast aan.

• Als u de schroeven te vast aandraait, kunt u de schroefdraad beschadigen en onbruikbaar maken. Gebruik voor de montage een gewone schroevendraaier van gemiddelde grootte.

• Gebruik geen motorisch aangedreven of te zware schroevendraaier die veel kracht op de schroeven zet.

• Let goed op dat er tijdens het montagewerk geen verkeerde materialen aan de console of de luidspreker blijven plakken.

• Als u een luidspreker monteert terwijl er per ongeluk verkeerde materialen tussen de console en de luidspreker blijven plakken, zit het geheel niet goed vast en kan het omvallen.

3. Sluit de luidsprekerkabels op de speler aan.

Steek de snoeren die op het apparaat zijn aangesloten in de connector met dezelfde kleur van de luidspreker.Aansluitingen 35

• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.

• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

• Sluit de luidsprekerkabel van de subwoofer (paars) aan op de oranje ingang van de speler.

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt. Wandbevestiging van de speaker voor de BCS-SB626 De luidsprekers zijn voorzien van montageopeningen waarmee u ze aan de wand kunt bevestigen. Vóór de montage

• Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het wandmateriaal door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op een wand van triplex, zachte houtvezelplaat of een ander zwak materiaal.

• U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen type wand geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. Waarschuwing

• Als u niet zeker bent van de eigenschappen en de sterkte van de wand, neem dan contact op met een vakman voor advies.

• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie.

• Wanneer u een luidspreker op een wand monteert, hang hem dan zo op dat hij parallel aan de vloer hangt.

• Wanneer u een luidspreker op een wand monteert, kunt u de als accessoiremeegeleverde consoles beter weglaten. 4 mm tot 5 mm Montageschroef (niet meegeleverd)Aansluitingen36

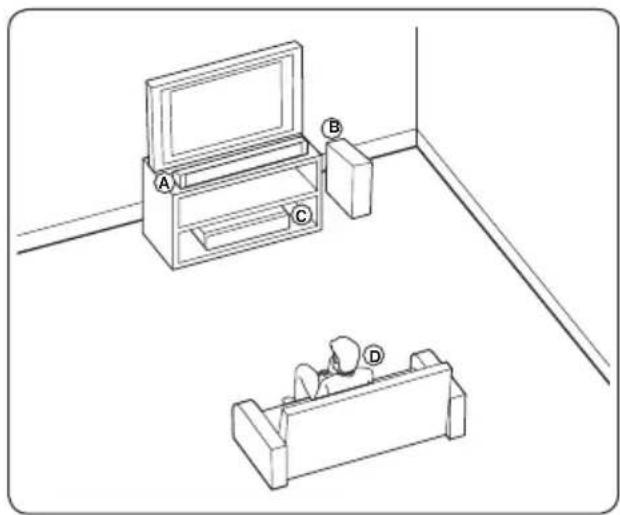

Extra gegevens over de speaker voor de BCS-SB626 Installeer de luidspreker onder de tv, precies in het midden. Voorzorgsmaatregelen: Zet de luidspreker niet op de tv zelf. Zorg ervoor dat het uiteinde van de blank gemaakte luidsprekerkabel in elkaar gedraaid en helemaal in de luidsprekerterminal is gestoken. Als namelijk een van de blanke luidsprekerkabeleinden contact maakt met de achterkant van de luidspreker bestaat de kans dat de stroom als veiligheidsmaatregel wordt uitgeschakeld. De luidsprekers en de subwoofer zijn niet magnetisch afgeschermd en mogen dus niet dicht bij een televisie of monitor worden geplaatst. Magnetische opslagmedia (zoals floppy disks en band- of videocassettes) kunt u beter niet in de buurt van de frontluidspreker en de subwoofer neerleggen. Bevestig de subwoofer niet aan de wand of het plafond. Door zijn gewicht kan hij vallen en een ongeval veroorzaken. Positioneren van het systeem voor de BCS-SB626

AAAAAA ABBCCDDEEFFGG Frontluidspreker AAAAAAAA BCCDDEEFFGG Subwoofer: De plaats van de subwoofer luistert niet zo nauw omdat lage tonen nauwelijks richtinggevoelig zijn. U kunt de subwoofer het best in de buurt van de frontluidspreker plaatsen. Plaats de subwoofer min of meer naar het midden van de kamer gericht om geluidsweerkaatsing tegen de wanden van de kamer te voorkomen. AAAAAAAABB CDDEEFFGG Hoofdapparaat AAAAAAAABBCC DEEFFGG Luisterpositie Waarschuwing

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken.*Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.

• De luidsprekers bevatten magnetische onderdelen, en daardoor is het mogelijk dat er verkleuring op het televisiescherm (CRT) of op de monitor optreedt. Gebruik de luidsprekers niet in de buurt van het televisiescherm (CRT) of het scherm van de PC-monitor.Aansluitingen 37

Luidsprekerconguratie voor BCS-FS525 De luidsprekers voorbereiden Voor de subwoofer: Zet vier grote antislipkussentjes met de meegeleverde lijm op de onderkant van de subwoofer vast. Grote antislipkussentjes Voor frontluidsprekers: De luidsprekerconsoles in elkaar zetten en de frontluidsprekers vast zetten. Voor verticale installatie

1. Gebruik de meegeleverde lijm om vier

kussentjes aan de onderkant van de luidsprekerconsole te bevestigen. Kleine antislipkussentjes

2. Steek de lange beugel in de openingen van

achter de consolevoet en zet deze met de vier bijbehorende schroeven vast..

3. Leid de luidsprekerdraad door de opening

4. Zet de luidspreker en de beugel met

twee schroeven vast. Zorg ervoor dat de luidsprekerkabel niet tussen de luidspreker en beugel beklemd raakt. Voor horizontale installatie

1. Gebruik de meegeleverde lijm om vier

kussentjes aan de onderkant van de luidsprekerconsole te bevestigen. Kleine antislipkussentjes

2. Steek de korte beugel in de openingen

achter de console en zet deze met de vier bijbehorende schroeven vast.Aansluitingen38

3. Zet de luidspreker en de beugel met

twee schroeven vast. Zorg ervoor dat de luidsprekerkabel niet tussen de luidspreker en beugel beklemd raakt. U kunt de hoogte van de luidsprekerconsoles op twee verschillende hoogten instellen. Kies de hoogte van uw voorkeur en zet deze in de gewenste stand vast.

4. Sluit de luidsprekerkabels op de speler aan.

Steek de snoeren die op het apparaat zijn aangesloten in de connector met dezelfde kleur van de luidspreker. Voor directe installatie Zet de vier antislipkussentjes met de meegeleverde lijm op de voet van de frontluidsprekers vast. Waarschuwing

• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.

• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

• Sluit de luidsprekerkabel van de subwoofer (paars) aan op de oranje ingang van de speler.

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.Aansluitingen 39

De luidsprekers van BCS-FS525 aan de wand bevestigen Vóór de montage

• Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het wandmateriaal door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op een wand van triplex, zachte houtvezelplaat of een ander zwak materiaal.

• U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen type wand geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. Waarschuwing

• Als u niet zeker bent van de eigenschappen en de sterkte van de wand, neem dan contact op met een vakman voor advies.

• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie. De luidsprekers bevestigen U kunt de frontluidspreker verticaal of horizontaal aan de wand bevestigen. Om de frontluidspreker verticaal op te hangen moet u één gat boren, om hem horizontaal op te hangen twee. Op de onderstaande afbeelding ziet u de rechter frontluidspreker. Verticale configuratie Horizontale configuratie Gat Gat

Als de luidspreker horizontaal wordt bevestigd, moet de luidspreker zodanig worden opgesteld, dat de draad aan de achterzijde van de luidspreker zich aan de buitenzijde aan het einde van het oppervlak bevindt, het verst verwijderd van de andere luidspreker. Positie van de luidsprekerdraad Positie van de luidsprekerdraad Voorzijde rechts Voorzijde links 5 mm tot 7 mm Montageschroef (niet meegeleverd)Aansluitingen40

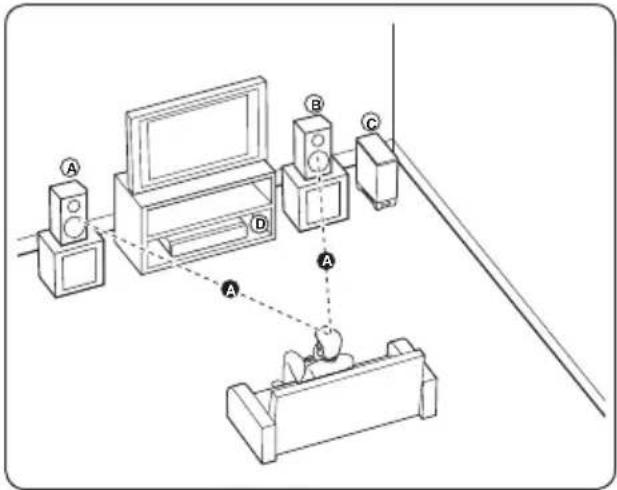

Extra gegevens over de speaker voor de BCS-FS525 Monteer de linker en rechter hoofdluidsprekers op gelijke afstanden van de televisie. Voorzorgsmaatregelen: Zorg ervoor dat het uiteinde van de blank gemaakte luidsprekerkabel in elkaar gedraaid en helemaal in de luidsprekerterminal is gestoken. Als namelijk een van de blanke luidsprekerkabeleinden contact maakt met de achterkant van de luidspreker bestaat de kans dat de stroom als veiligheidsmaatregel wordt uitgeschakeld. De frontluidsprekers en de subwoofer zijn is niet magnetisch afgeschermd en mogen dus niet dicht bij een tv of monitor worden geplaatst. Media die voor magnetisme gevoelig zijn (zoals floppy disks en band- of videocassettes) mogen niet in de buurt van de frontluidsprekers en de subwoofer worden geplaatst. Bevestig de subwoofer niet aan de wand of het plafond. Door zijn gewicht kan hij vallen en een ongeval veroorzaken. Positioneren van het systeem voor de BCS-FS525 De volgende afbeelding toont een voorbeeld van de opstelling van het systeem. U moet er rekening mee houden dat de afbeeldingen in deze handleiding omwille van de duidelijkheid kunnen afwijken van de werkelijke uitvoering van de apparaten. U bereikt de best mogelijke surround-sound door alle luidsprekers – met uitzondering van de subwoofer – op dezelfde afstand van uw luisterpositie (

AAAAAAABBCCDDEEFFGG ) te plaatsen.

AAAAAA ABBCCDDEEFFGG Frontluidspreker linkerzijde (L)/ AAAAAAAA BCCDDEEFFGG Frontluidspreker rechterzijde (R): Plaats de frontluidsprekers links en rechts van de tv of de monitor en op dezelfde lijn als het beeldscherm. AAAAAAAABB CDDEEFFGG Subwoofer: De plaats van de subwoofer luistert niet zo nauw omdat lage tonen nauwelijks richtinggevoelig zijn. U kunt de subwoofer het best in de buurt van de frontluidsprekers plaatsen. Plaats de subwoofer min of meer naar het midden van de kamer gericht om geluidsreflecties tegen de wanden te voorkomen. AAAAAAAABBCC DEEFFGG Hoofdapparaat Waarschuwing

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken.*Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.

• De luidsprekers bevatten magnetische onderdelen, en daardoor is het mogelijk dat er verkleuring op het televisiescherm (CRT) of op de monitor optreedt. Gebruik de luidsprekers niet in de buurt van het televisiescherm (CRT) of het scherm van de PC-monitor.Aansluitingen 41

Aansluiten op uw tv Maak een van de volgende aansluitingen, afhankelijk van de mogelijkheden van uw tv.

• HDMI-aansluiting (pagina 41)

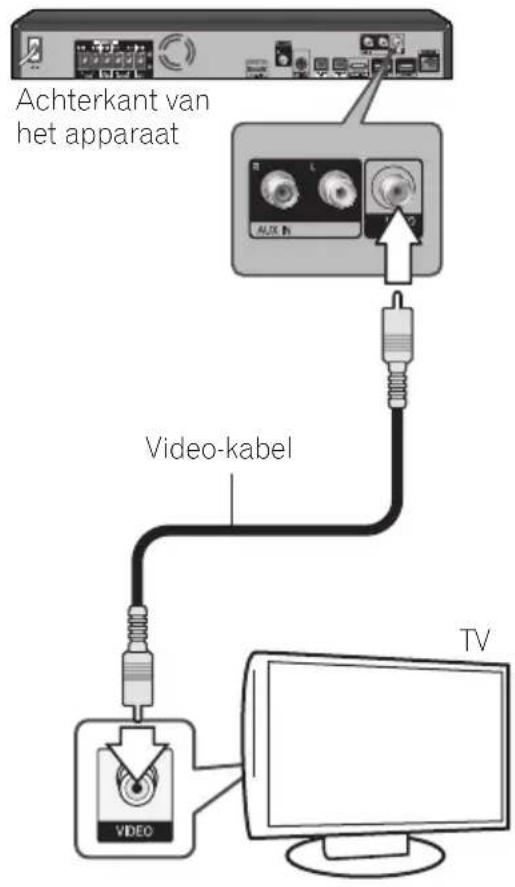

• Video-aansluiting (pagina 42) Opmerking
• U kunt de speler op verschillende manieren aansluiten, afhankelijk van de tv en andere apparatuur die u wilt aansluiten. Kies één van de aansluitmogelijkheden die in deze handleiding beschreven zijn.• Kijk in de handleiding van uw tv of de andere aangesloten apparaten om de beste verbinding te maken.• Zorg ervoor dat de speler rechtstreeks is aangesloten op de tv. Stem de tv af op het juiste video-ingangskanaal.• Sluit de speler niet aan via uw videorecorder. Het dvd-videobeeld kan door het veiligheidssysteem vervormd zijn. HDMI-aansluiting Als u een HDMI-TV of -monitor heeft, dan kunt u deze via een HDMI-kabel (High Speed HDMI

/™-kabel) op deze speler aansluiten. Sluit het HDMI-aansluitpunt van de speler aan op het HDMI-aansluitpunt van een met HDMI compatibele televisie of monitor. Achterkant van het apparaat

HDMI kabel Stel voor de tv-bron de optie HDMI in (raadpleeg hiervoor de gebruikershandleiding bij de tv). Waarschuwing Door enkel de speler en de televisie via de HDMI-kabel aan te sluiten, verkrijgt u geen geluid uit het apparaat. U moet tevens de optische kabel (pagina 44) of de analoge audiokabel (pagina 43) aansluiten. Bij aansluiting op een DVI-apparaat

Het is niet mogelijk om DVI-apparaten (zoals bijvoorbeeld computerbeeldschermen) aan te sluiten die niet geschikt zijn voor HDCP. HDCP is een specificatie voor de bescherming van audiovisueel materiaal via de DVI/HDMI-interface.

• Dan worden er geen audiosignalen doorgegeven. Maak de aansluiting met een audiokabel enz.

• Deze speler is ontworpen voor aansluiting op HDMI-geschikte apparatuur. Bij aansluiting van een DVI-apparaat is het mogelijk dat dit niet goed werkt, afhankelijk van het DVI- apparaat in kwestie.Aansluitingen42

ARC (Audio Return Channel)- functie Met behulp van de ARC-functie kan een tv met HDMI het audiosignaal van de tv naar de HDMI-uitgang van deze speler sturen. U gebruikt deze functie als volgt: - Uw TV dient de ARC-functie te ondersteunen. - De instelmethode van ARC is afhankelijk van de tv. Zie de handleiding van uw tv voor meer informatie over de ARC-functie. - U moet een HDMI-kabel gebruiken (High Speed HDMI

/™-kabel). - U moet de HDMI-uitgang van deze speler aansluiten op de HDMI-ingang van een tv die de ARC-functie ondersteunt. - U kunt slechts één Home Theater aansluiten op een tv die voor ARC geschikt is. - De ARC-functie garandeert niet dat deze functie onder alle omstandigheden werkt, zelfs als u aan de bovenstaande voorwaarden hebt voldaan. - Als u de ARC-functie gebruikt, werkt CEC (Consumer Electronics Control) waarschijnlijk ook. Als u de CEC- mogelijkheid niet wilt gebruiken, kunt u deze uitschakelen door [Control: O]

te stellen. In dat geval moet u de tv en deze speler door middel van een optische kabel met elkaar verbinden om het audiosignaal naar deze speler te sturen. - Bij gebruik van de CEC-functie moet het apparaat zijn ingeschakeld. - CEC functioneert niet in stand-by. Video-aansluiting Gebruik een videokabel om de uitgang VIDEO OUT op de speler aan te sluiten op de video- ingang op de tv. U kunt het geluid via de luidsprekers van het systeem weergeven. Achterkant van het apparaat

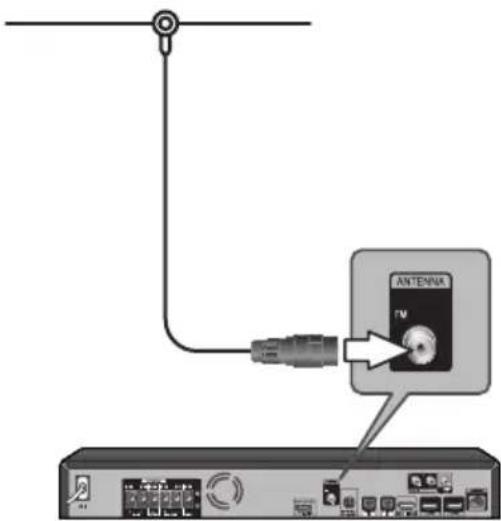

De antenne aansluiten Sluit voor de ontvangst van radio-uitzendingen de meegeleverde antenne aan. Achterkant van het apparaat Opmerking

• Nadat u de FM-draadantenne hebt aangesloten, kunt u deze het best zoveel mogelijk horizontaal bevestigen. Trek de FM-antenne over de volle lengte uit. Op een extern apparaat aansluiten AUX-aansluiting U kunt het geluid van een externe component via de luidsprekers van dit systeem weergeven. Sluit de analoge audio-uitgangen van de component aan op de AUX L/R-ingangen van het hoofdapparaat. Selecteer vervolgens de optie [AUX] door achtereenvolgens op FUNCTION

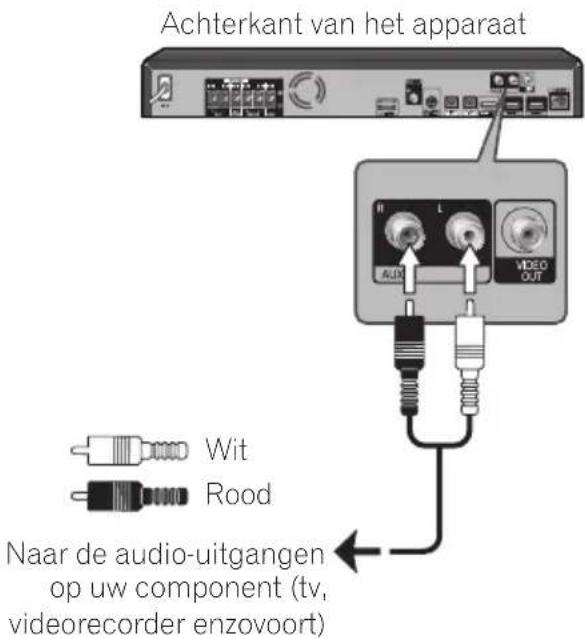

ENTER te drukken. Naar de audio-uitgangen op uw component (tv, videorecorder enzovoort) Achterkant van het apparaat Wit RoodAansluitingen44

PORTABLE IN-aansluiting U kunt het geluid van uw draagbare audiospeler via de luidsprekers van dit systeem weergeven. Sluit de hoofdtelefoonaansluiting (of de uitgang line out ) van de draagbare audiospeler aan op de PORTABLE IN-aansluiting van dit apparaat. Selecteer vervolgens de optie [Portable In] door

ENTER te drukken. MP3-speler enzovoort... Opmerking

• Houd de bovenzijde van het apparaat met uw hand vast zodat het niet verschuift als op het PORTABLE IN-aansluitpunt wordt aangesloten. OPTICAL IN 1/2-aansluiting U kunt het geluid van een component met een digitale optische verbinding via de luidsprekers van dit systeem weergeven. Sluit het optische uitgangsaansluitpunt van uw component aan op het aansluitpunt OPTICAL

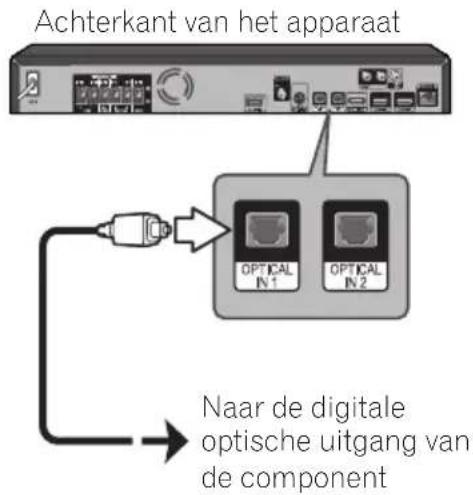

van het apparaat. Selecteer vervolgens de optie [Optical IN 1/2] door op FUNCTION

ENTER te drukken. Naar de digitale optische uitgang van de component Achterkant van het apparaatAansluitingen 45

HDMI IN 1/2-aansluiting U kunt het beeld en het geluid van uw component via deze aansluiting weergeven. Sluit de HDMI OUT-uitgang van uw component aan op de HDMI IN 1 - of

-ingang op dit apparaat. Selecteer vervolgens de optie [HDMI IN 1/2] door achtereenvolgens op FUNCTION

ENTER te drukken. Naar de HDMIUitgang van de component (settop box, digitale satellietontvanger, videogameapparaat e.d.). Achterkant van het apparaat Opmerking

• U kunt de videoresolutie niet wijzigen in de modus HDMI IN 1/2. Wijzig de videoresolutie van de aangesloten component.

• Als er sprake is van een abnormaal uitvoersignaal wanneer uw computer is aangesloten op de HDMI IN 1/2-aansluiting, dan wijzigt u de resolutie van uw computer naar 576p, 720p, 1080i of 1080p.

• Het videosignaal van de HDMI-ingang kan niet worden uitgestuurd via de component of composiet-video-uitgangen.

• Mogelijk kunnen geen 3D-beelden worden weergegeven afhankelijk van het soort 3D-uitgangssignaal van het aangesloten apparaat. Aansluiten van optionele Bluetooth® ADAPTER Wanneer de Bluetooth ADAPTER (Pioneer- modelnr. AS-BT100 of AS-BT200) is aangesloten op deze eenheid, kan een product dat is voorzien van Bluetooth draadloze technologie (mobiele telefoon, digitale muziekspeler, enz.) worden gebruikt om draadloos muziek te beluisteren. Sluit een Bluetooth ADAPTER aan op het ADAPTER PORT -aansluitpunt van het achterpaneel. *Zie Gebruik van Bluetooth ADAPTER en een apparaat dat is voorzien van Bluetooth draadloze technologie op bladzijde 73 voor instructies over het afspelen van Bluetooth draadloze technologie-apparatuur. Bluetooth

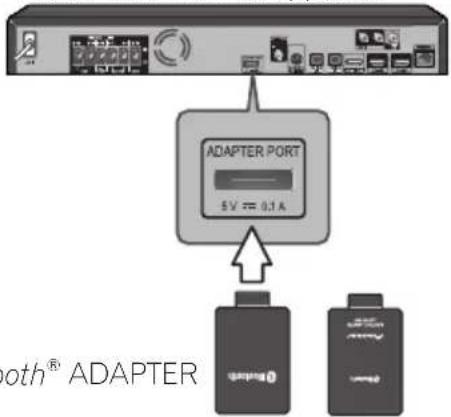

ADAPTER Achterkant van het apparaat Note

Aansluiten op uw thuisnetwerk Via de LAN-poort op de achterzijde van de speler of de ingebouwde draadloze module kunt u deze speler op een LAN (Local Area Network) aansluiten. Door het apparaat op een breedband thuisnetwerk aan te sluiten, hebt u toegang tot diensten als BD-Live interactiviteit en online diensten. Aansluiting voor bekabeld netwerk Door gebruik te maken van een bekabeld netwerk bereikt u de beste prestaties, omdat de aangesloten apparaten rechtstreeks met het netwerk in verbinding staan en niet vatbaar zijn voor radiofrequente storing. Zie voor nadere instructies de documentatie van uw netwerkapparaat. Gebruik een in de handel verkrijgbare LAN- of Ethernet-kabel om de LAN-poort van de speler aan te sluiten op de bijbehorende poort op uw modem of router. Opmerking

• Wanneer u de LAN-kabel aansluit of loskoppelt, houdt u de kabelstekker vast. Wanneer u de LAN- kabel loskoppelt, trek dan niet aan de kabel. Houdt de stekker vast en druk tegelijkertijd de vergrendeling omlaag.

• Sluit geen modulaire telefoonkabel op de LAN- poort aan.

• Aangezien er verschillende aansluitconfiguraties zijn, kunt u het beste de specificaties van uw telefoonmaatschappij of internetprovider volgen.

• Als u toegang wilt krijgen tot bestanden op pc’s of DLNA-servers moet de speler daarmee verbinding kunnen maken via een router binnen hetzelfde LAN (Local Area Network). Achterkant van het apparaat Router Breedbanddienst Computer en/of DLNA- gecertificeerde serverAansluitingen 47

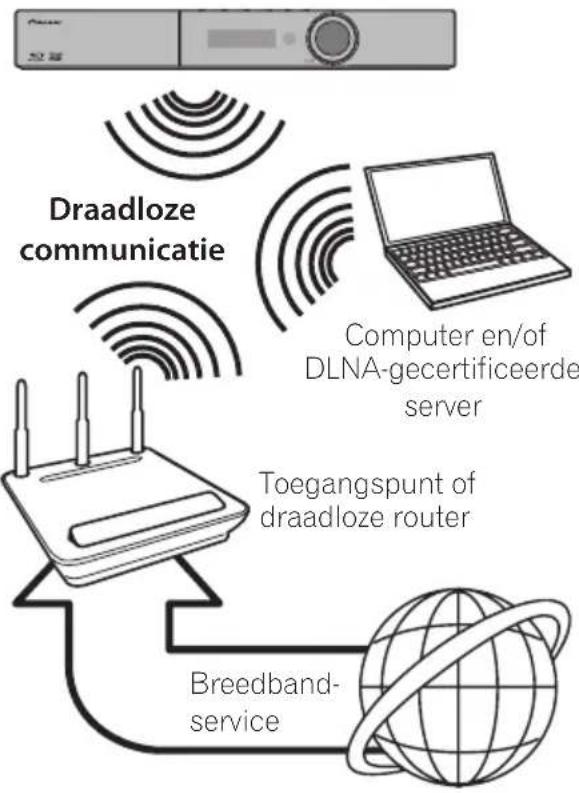

Draadloze netwerkverbinding Deze verbindingsmogelijkheid maakt gebruik van een toegangspunt of een draadloze router. De netwerkconfiguratie en de aansluitmethode kunnen verschillen, afhankelijk van de gebruikte apparatuur en de netwerkomgeving. Deze speler is uitgerust met een IEEE 802.11n (enkele band 2,4 GHz-band) draadloze module, die tevens de 802.11b/g-standaard ondersteunt. Voor de beste draadloze werking wordt een IEEE 802.11n gecertificeerd Wi-Fi-netwerk geadviseerd (toegangspunt of draadloze router). Draadloze communicatie Computer en/of DLNA-gecertificeerde server Toegangspunt of draadloze router Breedband- service Raadpleeg de installatie-instructies die u bij het toegangspunt of de draadloze router hebt ontvangen voor meer informatie over de aansluittechniek en de netwerkinstellingen. De beste optie voor betrouwbare resultaten is een rechtstreekse kabelverbinding van de speler met de router of een kabel/DSM- modem. Als u voor een draadloze verbinding kiest, moet u er rekening mee houden dat de prestaties van uw installatie soms door andere elektronische apparaten in huis of in de buurt kunnen worden gestoord. Draadloos netwerk installeren Voor aansluiting op een draadloos netwerk moet de speler op netwerkcommunicatie worden afgesteld. Deze aanpassing kan in het menu [Setup] worden uitgevoerd. Pas de [NETWORK] -instelling als volgt aan. Voordat u de speler op een netwerk aansluit, moet u het toegangspunt of de draadloze router instellen. Voorbereiding Voordat u het draadloze netwerk in gebruik kunt nemen moet u: - het draadloze thuisnetwerk aansluiten op een breedband-internetverbinding. - het toegangspunt of de draadloze router instellen. - de netwerknaam (SSID) en de beveiligingscode van het netwerk kennen.

[Yes] en druk op ENTER om verder te gaan. Door de nieuwe aansluitingsinstellingen worden de huidige netwerkinstellingen teruggesteld.

toegangspunten of draadloze routers binnen bereik, en toont deze in een lijst. Gebruik

om een toegangspunt of draadloze router op de lijst te selecteren, en druk daarna op ENTER

Als uw toegangspunt of draadloze router van een beveiliging zijn voorzien, controleert u of de WEP- of WPA-sleutel die in de speler is opgegeven overeenkomt met de informatie van de router. U moet eventueel een beveiligingscode invoeren.Aansluitingen48

6. De beveiligingscode invoeren.

het onderdeel voor de beveiligingscode en druk op ENTER om het softwaretoetsenbord te starten.

om tekens en onderdelen te selecteren, en druk daarna op ENTER voor de invoering.

om over te schakelen naar tekens met kleine letter, hoofdletter of symbolen.

Beëindig de invoering van de beveiligingscode door [Enter] via

te selecteren en druk op ENTER

ENTER . Als de aansluiting slaagt, dan verschijnt Connection Success en is het IP verkregen.

[Wireless Setting] wordt beëindigd wanneer u op ENTER drukt. Opmerking

Een WEP-beveiligingmodus heeft meestal 4 sleutels beschikbaar voor een toegangspunt of draadloze router. Als uw toegangspunt of draadloze router gebruik maakt van WEPbeveiliging, voert u de beveiligingscode van sleutel 'Nr. 1' in om verbinding te maken met uw thuisnetwerk.

Een toegangspunt is een apparaat waarmee u draadloos verbinding kunt maken met uw thuisnetwerk. [Scan] – De speler scant alle beschikbare toegangspunten of draadloze routers binnen bereik, en toont deze in een lijst. [Manual] – Het is mogelijk dat uw toegangspunt geen netwerknaam (SSID) uitzendt. Controleer de instellingen van uw router met behulp van uw computer en stel uw router in voor het uitzenden van de SSID of geef handmatig de naam van het toegangspunt (SSID) in het veld [Manueel] op. [Auto] – Als uw toegangspunt of draadloze router de drukknopconfiguratiemethode ondersteunt, selecteert u deze optie en drukt u binnen 120 tellen op de knop op uw toegangspunt of draadloze router. In dit geval hoeft u de naam van het toegangspunt (SSID) en de beveiligingscode van het toegangspunt of de draadloze router niet te kennen. Opmerking

Als er zich geen DHCP-server op het netwerk bevindt en u het IP-adres handmatig wilt instellen, raadpleeg dan "Instellen van het IP- adres". (Blz. 80)Aansluitingen 49

WPS set-up (Wi-Fi Protected Setup) Instelling voor de WPS-aansluiting WPS is de afkorting van Wi-Fi Protected Setup. Dit is een standaard die door de Wi-Fi Alliance bedrijfsgroep is vastgesteld voor een functie, waarmee instellingen voor de onderlinge verbinding van met WPS compatibele draadloze LAN-apparatuur en codering via eenvoudige bediening kunnen worden gedaan. Dit systeem ondersteunt configuratie voor druktoetsen en pincode. PBC (Push Button Conguration) De instellingen voor de verbinding worden automatisch gedaan door enkel de WPS-toetsen van het LAN-apparaat dat met WPS compatibel is in te drukken. Dit is de eenvoudigste manier om de instellingen te doen, welke mogelijk is als het LAN-apparaat dat met WPS compatibel is een WPS-toets heeft. Pincode-invoer De instellingen voor de verbinding worden gedaan door invoer van een achtcijferige pincode die op het hoofddisplay wordt getoond, in het door u geselecteerde toegangspunt. Volg de instructies die worden getoond in Connecting using PIN code configuration aan de rechterzijde. Stel [Initial Setup]

[Interface] in op [Wireless] bij de uitvoering van de draadloze instellingen.

1. Druk op HOME MENU.

Het scherm HOME MENU verschijnt.

2. Gebruik de cursortoetsen om [Initial

Setup] te kiezen en druk op ENTER. Het scherm Initial Setup verschijnt.

[Next Screen] en druk op ENTER. Een bevestigingscherm verschijnt.

/ om te bevestigen, en druk daarna op ENTER. Het scherm Wireless Setting verschijnt.

om Auto te selecteren, en druk daarna op ENTER. Het scherm WPS (Wi-Fi Protected Setup) verschijnt.

om te wisselen tussen de schermen [

PIN]. Ga naar stap 7 voor verbinding via PBC. Ga naar stap 8 voor aansluiting via pincode.

7. Bij aansluiting via de PBC (Push

Button), gebruikt u / op het [

PBC]- scherm om NEXT te selecteren, en druk daarna op ENTER. Druk daarna binnen 120 seconden op de WPS-toets van het toegangspunt.

8. Bij verbinding via een pincode bevestigt

u de pincode op het [

PIN]-scherm. Gebruik de cursor / tom NEXT te selecteren, en druk daarna op ENTER.

9. Voer de pincode die u hierboven in stap

8 heeft bevestigd in het toegangspunt in. De methode voor de invoer van de pincode kan per LAN-apparaat verschillen. Raadpleeg de bedieningsinstructies bij uw LAN-apparaat voor meer gegevens hierover. Belangrijke informatie over netwerkverbindingen:

• Problemen bij het tot stand brengen van een netwerkverbinding kunt u vaak oplossen door de router of de modem te resetten. Nadat u de speler op het thuisnetwerk hebt aangesloten, schakelt u de stroom even uit of maakt u de stroomkabel van de router van het thuisnetwerk of de kabelmodem los. Vervolgens schakelt u de stroom weer in en/of sluit u de stroomkabel weer aan.

• Uw internetleverancier (ISP) kan contractueel bepalen hoeveel voor internet geschikte apparaten u op één internetaansluiting mag aansluiten. Neem voor meer informatie contact op met uw internetleverancier.

• Pioneer is niet verantwoordelijk voor storingen in de speler en/of de internetverbinding ten gevolge van communicatiefouten/ storingen die verband houden met uw breedbandinternetaansluiting of andere aangesloten apparatuur.Aansluitingen50

• De functies van BD-ROM schijven die via een internetverbinding beschikbaar zijn, worden niet door ons ontwikkeld of geleverd en wij zijn dan ook niet verantwoordelijk voor de functionaliteit of beschikbaarheid ervan. Bepaalde aan schijven gerelateerde inhoud die via een internetaansluiting beschikbaar kan komen, is mogelijk niet voor deze speler geschikt. Als u vragen hebt over dergelijk materiaal, neem dan contact op met de producent van de schijf.

• Bepaald internetmateriaal kan een internetverbinding met een grotere bandbreedte vereisen.

• Zelfs als de speler op de juiste wijze is aangesloten en geconfigureerd, is het mogelijk dat bepaald internetmateriaal niet op de juiste wijze werkt door internetopstoppingen, de kwaliteit of de bandbreedte van uw internetverbinding of problemen bij de leverancier van het materiaal.

• Het is mogelijk dat een aantal functies van de internetverbinding niet beschikbaar is wegens bepaalde beperkingen die door de leverancier van uw breedband-internetverbinding (ISP) zijn ingesteld.

• Alle kosten, inclusief de kosten van telefoonverbindingen die door uw internetprovider aan u in rekening worden gebracht, komen voor uw rekening.

• Voor een kabelaansluiting op deze speler is een 10 Base-T of 100 Base-TX LAN-poort nodig. Als uw internetleverancier een dergelijke aansluiting niet toestaat, kunt u de speler niet aansluiten.

• Voor het gebruik van een xDSL-service moet u een router aansluiten.

• Voor het gebruik van xDSL-diensten is een xDSL-modem vereist en voor het gebruik van kabelmodemdiensten is een kabelmodem vereist. Afhankelijk van de toegangsmethode van, en de abonnementsovereenkomst met, uw internetleverancier is het mogelijk dat u de internetverbindingsfunctie van deze speler niet kunt gebruiken of dat uw internetleverancier beperkingen heeft gesteld aan het aantal apparaten dat u gelijktijdig kunt aansluiten. (Als uw serviceprovider het abonnement heeft beperkt tot één apparaat, is het mogelijk dat u met deze speler geen verbinding met internet kunt maken als u al een computer op internet hebt aangesloten.)

• Mogelijk is het gebruik van een router niet of slechts onder beperkende voorwaarden toegestaan, afhankelijk van het beleid van uw internetleverancier en de door deze bedongen beperkingen. Neem voor meer informatie rechtstreeks contact op met uw internetleverancier.

• Draadloze netwerken gebruiken een radiofrequentie van 2,4 GHz die ook door andere huishoudelijke apparaten zoals mobiele telefoons, Bluetooth

-apparaten en magnetrons worden gebruikt en daardoor kunnen worden gestoord.

• Schakel alle niet gebruikte netwerkapparaten in uw thuisnetwerk (LAN) uit. Sommige apparaten kunnen netwerkverkeer veroorzaken.

• Plaats de speler zo dicht mogelijk bij het toegangspunt voor een betere ontvangst.

• Soms kunt u ook een betere ontvangst bereiken door het toegangspunt of de draadloze router ten minste 45 cm boven de vloer te plaatsen..

• U kunt ook proberen de stand van de speler te veranderen en ervoor te zorgen dat niets zich tussen de speler en het toegangspunt bevindt.

• De ontvangstkwaliteit via een draadloze verbinding is afhankelijk van allerlei factoren zoals het type toegangspunt, de afstand tussen de speler en het toegangspunt en de plaats van de speler.

• Stel uw toegangspunt of draadloze router in op de infrastructuurmodus. De ad- hocmodus wordt niet ondersteund.Aansluitingen 51

Een USB-apparaat aansluiten Over USB-apparatuur De USB-apparatuur die op de speler kan worden aangesloten, wordt hieronder vermeld.

• USB 2.0-compatibele geheugenapparaten

• FAT16 of FAT32 bestandssysteem, minimaal 1 GB capaciteit (2 GB of meer is aanbevolen) Opmerking

• Apparaten of media die zijn geformatteerd met een ander bestandssysteem dan de bovengenoemde kunnen niet worden gebruikt.

• USB-apparatuur wordt mogelijk niet herkend als deze is opgedeeld in meerdere partities.

• Het is mogelijk dat sommige USB-apparatuur niet werkt met deze speler.

• De werking van USB-apparatuur kan niet worden gegarandeerd. Aansluiten van de USB- apparatuur Waarschuwing

• Schakel altijd eerst de speler uit voordat u USB- apparatuur aansluit of loskoppelt.

• Gebruik alleen lege USB-apparatuur (waarop nog niets is opgeslagen).

• Bij gebruik van een externe harde schijf als externe opslag moet u de harde schijf eerst inschakelen voor u de speler aan zet.

• Als de USB-apparatuur schrijfbeveiligd is, dient u die schrijfbeveiliging op te heffen.

• Houd bij het aansluiten van de USB-kabel de stekker vast in de juiste richting voor de aansluiting in kwestie en steek de stekker rustig en horizontaal naar binnen.

• Als er aan de stekker wordt getrokken of er iets tegenaan drukt, kan dat een goed contact belemmeren en kan het onmogelijk zijn gegevens naar de USB-apparatuur te schrijven.

• Wanneer er USB-apparatuur is aangesloten en de speler aan staat, mag u in geen geval de stekker uit het stopcontact halen.

• De USB-poort van het toestel kan niet worden aangesloten op de computer. Het toestel kan niet gebruikt worden als opslagtoestel.

• Als meer dan één USB-apparaat is aangesloten, is het mogelijk dat het nummer dat voor het USB- apparaat wordt getoond verschilt afhankelijk van het soort apparaat dat wordt aangesloten of van de omstandigheden. Om het nummer voor het USB- apparaat te bevestigen gaat u naar [HOME MENU]

De speler kan in een USB-apparaat opgeslagen films, muziek en fotobestanden afspelen.

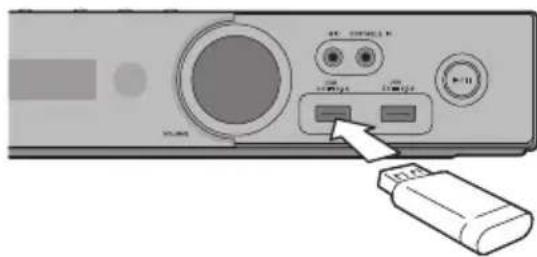

1. Plaats een USB-apparaat in de USB-poort

zodat het goed vast zit. Opmerking

• Hat is mogelijk dat apparaten niet werken als ze zijn aangesloten op de USB-poort via een geheugenkaartlezer of een USB-verdeelstekker (hub).

• Gebruik een USB-kabel van maximaal 2 meter lang.

• Houd de bovenzijde van het apparaat met uw hand vast zodat het niet verschuift als op een USB- aansluitpunt wordt aangesloten.Aan de slag52 Aan de slag

Hoofdstuk 3 Aan de slag Instellingen via het Setup Navigator menu U moet deze instellingen maken wanneer u de speler gebruikt in de volgende situaties.• Wanneer u de speler voor het eerst gaat gebruiken.• Na een Initial Setup formattering.• Na het updaten van de software van de speler. Waarschuwing• Voor u de stroom inschakelt, moet u eerst controleren of alle aansluitingen tussen de speler en de andere apparatuur in orde zijn. Schakel ook eerst de stroom in voor de apparaten die zijn aangesloten op de speler, voor u de speler zelf inschakelt.• Bij gebruik van een Pioneer Flat Screen TV of een projectie-TV die geschikt is voor de Control-functie, zet u op het aangesloten apparaat de Control-functie aan voor u de speler inschakelt. Opmerking• Wanneer er een Pioneer Flat Screen TV of een projectie-TV die geschikt is voor de Control-functie is aangesloten op de speler via een HDMI-kabel, wordt de speler automatisch ingesteld op de optimale beeldkwaliteit voor de aangesloten apparatuur.1. Schakel uw TV-toestel in en kies het ingangskanaal.Zie voor details over de bediening van uw TV-toestel de daarbij geleverde handleiding. 2. Schakel de speler in.Druk op

STANDBY/ON Controleer of het Setup Navigator menu op het scherm verschijnt.

Als het Setup Navigator menu niet verschijnt

Druk op HOME MENU om het Home Menu te laten verschijnen, selecteer Initial Setup Setup Navigator Start, en druk dan op ENTER.3. Start Setup Navigator.Druk op ENTER

Setup Navigator zal nu opstarten.4. Kies de taal voor de aanduidingen op het scherm.Gebruik / om de instelling te kiezen en druk dan op ENTER Als u een Pioneer Flat Screen TV die geschikt is voor de HDMI-bedieningsfunctie hebt aangesloten op de HDMI OUT aansluiting van deze speler, zullen de taalinstellingen worden overgenomen van de Pioneer Flat Screen TV voordat het de Setup Navigator opstart.5. Selecteer de juiste uitgangsresolutie voor de aangesloten TV.Gebruik om de instelling te kiezen en druk dan op ENTER

6. Selecteer de juiste beeldverhouding voor de aangesloten TV.Gebruik / om de instelling te kiezen en druk dan op ENTER

7. Sluit het Setup Navigator menu.Druk op ENTER

De Setup Navigator wordt afgesloten en de instellingen worden opgeslagen.

Druk op RETURN als u terug wilt naar het vorige scherm.Aan de slag 53

Bediening van de TV met de afstandsbediening van de speler Door de merkencode voor uw merk TV-toestel te kiezen op de afstandsbediening van de speler, zult u het TV-toestel kunnen bedienen met de afstandsbediening van de speler. Waarschuwing

• Bij sommige modellen is het mogelijk dat u de TV niet kunt bedienen met de afstandsbediening van de speler, ook al staat het merk van de TV wel vermeld in de merkencodelijst.

• De instelling kan na het vervangen van de batterijen terugkeren naar de fabrieksinstelling. Als dit zich voordoet, moet u de juiste code opnieuw instellen.

1. Voer de 2-cijferige merkencode in.

Gebruik de cijfertoetsen (0 t/m 9) om het codenummer in te voeren terwijl u

ingedrukt houdt. Opmerking

Als u zich vergist bij het invoeren van de code, laat u de TV CONTROL

Als er meerdere codes zijn voor een bepaald merk, probeert u ze dan één voor één in de aangegeven volgorde, totdat u de TV goed kunt bedienen.

2. Controleer of u de TV goed kunt

– Druk hierop om de TV in of uit te schakelen.

NPUT SELECT – Druk hierop om de ingangskeuze van de TV om te schakelen. CH +/– – Druk hierop om een TV-kanaal te kiezen. VOL +/– – Druk hierop om het volume in te stellen.Aan de slag54

Lijst met TV voorkeuzecodes Merken codes PIONEER 00, 31, 32, 07, 36, 42, 51, 22 ACURA

Hoofdstuk 4 Afspelen Afspelen van discs of bestanden In dit hoofdstuk worden de voornaamste functies van de speler beschreven.Voor de soorten discs en bestanden die kunnen worden afgespeeld, zie pagina 11. Video, afbeeldingen en audiobestanden die op disc zijn opgenomen worden afgespeeld via de Home Media Gallery (pagina 64).1. Druk op STANDBY/ON om het toestel in te schakelen.Schakel eerst uw TV-toestel in en kies het ingangskanaal.2. Druk op OPEN/CLOSE om de disclade te openen en de disc in het toestel te doen. Opmerking

Plaats de disc met de bedrukte label-kant boven.

Het lezen van de disc kan soms wel enkele tientallen seconden duren. Wanneer de disc is gelezen, wordt het type disc aangegeven op display op het voorpaneel van de speler.

Wanneer er een BD met door een BD-recorder ingestelde gebruiksbeperkingen in het toestel wordt gedaan, zal het invoerscherm voor de PIN-code verschijnen. Voer in een dergelijk geval uw PIN-code in.3. Druk op PLAY om het afspelen van de disc te starten.

Om te pauzeren, drukt u tijdens het afspelen op

Om te stoppen, drukt u tijdens het afspelen op

Bij sommige discs zal het afspelen automatisch beginnen zodra de disclade wordt gesloten.

DVD-Videodiscs zijn voorzien van kinderslotfuncties. Om het kinderslot te ontgrendelen, voert u het wachtwoord in dat in de instellingen van de speler is vastgelegd. Zie pagina 82 voor verdere informatie.

Als het discmenu verschijnt Bij sommige discs verschijnt het discmenu automatisch zodra het afspelen van de disc begint. De inhoud van het discmenu en de bedieningsmethode kunnen per disc verschillend zijn.

Hervatten van de weergave bij het punt waar u was gestopt (hervattingsweergave)

Wanneer u tijdens afspelen op

STOP drukt, wordt het punt waar de weergave stopt in het geheugen opgeslagen. Wanneer u daarna op

PLAY drukt, wordt de weergave vanaf dat punt hervat.

Om de hervattingsweergave uit te schakelen, drukt u op

STOP terwijl de weergave is gestopt. Opmerking

De hervattingsweergave wordt automatisch uitgeschakeld in de volgende gevallen: – Wanneer de disclade wordt geopend. – Als het bestandenlijstvenster wordt omgeschakeld. – Als de stroom wordt uitgeschakeld. (Bij Blu-ray discs en DVD’s zal dit de hervattingsweergave niet annuleren.)

Zie Hervatten van de weergave vanaf een bepaalde positie (hervatten weergave) op pagina 63 wanneer u de weergave wilt hervatten vanaf een een bepaalde positie die u de volgende keer opgeeft.

De hervattingsweergave is niet te gebruiken voor sommige discs.

Afspelen van schijf/bestand tijdens het zoeken naar andere functies

OPEN/CLOSE om de disclade te openen en de disc in het toestel te doen.2. Druk op HOME MEDIA GALLERY om de Home Media Gallery te openen.3. Selecteer het schijftype (BDMV/BDAV/DVD enz.).Afspelen56

Vooruit en terug zoeken

Druk tijdens het afspelen op

De zoeksnelheid verandert bij elke druk op de toets. De snelheid is afhankelijk van de disc of het bestand (de snelheid wordt op het TV-scherm getoond).

Terugkeren naar de normale weergave

P L AY. Afspelen van bepaalde hoofdstukken, muziekstukken of bestanden

Voer tijdens het afspelen het nummer van het gewenste hoofdstuk/ muziekstuk/bestand in.

Gebruik de cijfertoetsen (0 t/m 9) om het nummer in te voeren en druk dan op ENTER

Druk op CLEAR om de ingevoerde waarden te wissen. Delen van de inhoud overslaan

Druk tijdens afspelen op

drukt, springt de weergave direct door naar het begin van het volgende hoofdstuk/muziekstuk/ bestand.

drukt terwijl er een video- of audiobestand wordt afgespeeld, springt de weergave terug naar het begin van het huidige hoofdstuk/muziekstuk/ bestand. Druk tweemaal om terug te keren naar het begin van het voorgaande hoofdstuk/muziekstuk/bestand.

drukt terwijl er een beeldbestand wordt weergegeven, keert de weergave terug naar het vorige bestand. Vertraagde weergave

Houd terwijl het afspelen is gepauzeerd

De snelheid wordt omgeschakeld bij elke druk op de toets (de snelheid wordt op het TV-scherm getoond).

Terugkeren naar de normale weergave

P L AY. Stapsgewijze vooruit en terug

Met het afspelen gepauzeerd, drukt u op

Het beeld gaat dan een stapje vooruit of terug bij elke druk op de toets.

Terugkeren naar de normale weergave

P L AY. Meermalen afspelen van een bepaalde passage in een titel of muziekstuk (A-B herhalen) Ga als volgt te werk als u een bepaalde passage in een titel of muziekstuk wilt herhalen. 1 Druk tijdens weergave op A-B op het gewenste beginpunt.

verschijnt op het televisiescherm.

2. Druk tijdens weergave op A-B op het

Het herhalen van het stukje A-B begint.

Uitschakelen van het A-B herhalen

Druk tijdens het A-B herhalen op A-B

Het A-B herhalen wordt uitgeschakeld in de volgende gevallen: – Wanneer u gaat zoeken buiten de herhaalde passage. – Wanneer u een andere herhaalfunctie of willekeurige weergave start. Meermalen afspelen (Herhaalde weergave) Ga als volgt te werk om de weergegeven disc, titel, hoofdstuk, muziekstuk of bestand meermalen af te spelen.

Druk tijdens het afspelen op REPEAT.

Met elke druk op REPEAT zal het soort herhaalde weergave als volgt veranderen.

Huidige titel DVD Huidige hoofdstuk

Alle titels CD/videobestand/audiobestand/ beeldbestand Huidige muziekstuk/bestandd

Alle muziekstukken/alle bestanden in een mapAfspelen 57

Uitschakelen van de herhaalde weergave

Druk tijdens herhaalde weergave een paar keer op REPEAT

De herhaalfunctie wordt uitgeschakeld in de volgende gevallen: – Wanneer u gaat zoeken buiten de herhaalde passage. – Wanneer u een andere herhaalfunctie of willekeurige weergave start. Afspelen in de gewenste volgorde (Programma-weergave) 1 Druk tijdens het afspelen op PROGRAM.

Het programmascherm verschijnt.

2. Selecteer het programmanummer.

Gebruik / om de instelling te kiezen en druk dan op ENTER

Gebruik / om de instelling te kiezen en druk dan op .

4. Selecteer het hoofdstuk dat u wilt

afspelen. Gebruik / om de instelling te kiezen en druk dan op ENTER

Het afspelen begint.

Bewerken van het programma

1. Selecteer het programmanummer dat

u wilt bewerken en druk vervolgens op ENTER.

2. Selecteer een titel/hoofdstuk en druk

Wissen van een programma

Selecteer het programmanummer dat u wilt wissen en druk vervolgens op CLEAR.

Wanneer u CD’s gebruikt voor de programma-weergave, voert u bij stap 3 het muziekstuknummer in.

Deze functie werkt niet met BD’s (Blu-ray discs). Bladwijzers maken U kunt bladwijzers maken voor de spelende video zodat u de scène later makkelijk opnieuw kunt afspelen.

Druk tijdens het afspelen op BOOKMARK.

De bladwijzer wordt nu gemaakt.

Het maximale aantal bladwijzers is 12.

Afspelen van een scène met een bladwijzer

1. Houd BOOKMARK een paar seconden

De lijst met bladwijzers wordt getoond.

2. Selecteer de bladwijzer die u wilt afspelen.

om de instelling te kiezen en druk dan op ENTER

Selecteer de bladwijzer die u wilt wissen en druk vervolgens op CLEAR.

Bij sommige discs kunnen geen bladwijzers worden gemaakt.

Bladwijzers worden in de volgende gevallen geannuleerd: – Wanneer de speler uit wordt gezet. – Wanneer de disclade wordt geopend. Zoom

Druk tijdens het afspelen op ZOOM.

Met elke druk op ZOOM zal de zoominstelling als volgt veranderen. Zoom 2x

Normaal (geen aanduiding) Opmerking

Deze functie werkt niet met bepaalde discs.Afspelen58

Foto’s weergeven als diavoorstelling Deze functie geeft de foto’s automatisch één voor één weer.

Druk tijdens het afspelen op INDEX.

De miniatuurweergaven van de beeldbestanden worden nu getoond. Er kunnen er maximaal 12 tegelijk worden getoond.

Als u één van de afbeeldingen selecteert en op ENTER drukt, zal de diavertoning beginnen vanaf het geselecteerde beeld.

Foto’s draaien/spiegelen Wanneer er een diavoorstelling wordt weergegeven, of als deze gepauzeerd is, zal het scherm als volgt veranderen wanneer de

-toetsen worden gebruikt. -toets: 90° met de klok mee draaien -toets: 90° tegen de klok in draaien -toets: Horizontaal spiegelen -toets: Verticaal spiegelen Omschakelen van de camerahoek Bij BD-ROM en DVD-Video-discs die vanuit meerdere camerahoeken zijn opgenomen, kunt u tijdens afspelen het camerastandpunt omschakelen.

Druk tijdens het afspelen op ANGLE.

Het huidige camerastandpunt en het totale aantal opgenomen camerastandpunten wordt getoond op het TV-scherm. Om het camerastandpunt om te schakelen, drukt u nogmaals op ANGLE

Het camerastandpunt is ook om te schakelen door Angle te selecteren in het TOOLS menu.

Als het camerastandpunt niet wordt omgeschakeld wanneer u op ANGLE drukt, kunt u proberen om te schakelen via het menuscherm van de disc. Omschakelen van de ondertiteling Bij discs en bestanden waarvoor meerdere ondertitels zijn opgenomen, kunt u tijdens het afspelen de ondertiteling omschakelen. Waarschuwing

De ondertiteling kan niet worden omgeschakeld voor discs die zijn opgenomen met een DVD- of Blu-ray recorder. Zie tevens de handleiding van het apparaat dat u gebruikt voor het opnemen.

Druk tijdens het afspelen op SUBTITLE.

De huidige ondertiteling en het totale aantal opgenomen ondertitels wordt getoond op het TV-scherm. Om de ondertiteling om te schakelen, drukt u nogmaals op SUBTITLE

De ondertiteling is ook om te schakelen door Subtitle te selecteren in het TOOLS menu.

Als de ondertiteling niet wordt omgeschakeld wanneer u op SUBTITLE drukt, kunt u proberen om te schakelen via het menuscherm van de disc.

Uitschakelen van de ondertiteling

Druk een paar keer op SUBTITLE of selecteer Subtitle van het TOOLS menu om de instelling uit (OFF) te schakelen.

Over de weergave van externe ondertitelingsbestanden tijdens het afspelen van DivX-mediabestanden Naast de ondertitels die zijn opgenomen in DivX-mediabestanden, kan deze speler ook externe ondertitelingsbestanden weergeven. Als een bestand dezelfde naam heeft als een DivX-mediabestand, afgezien van de extensie, en die extensie is er een uit de onderstaande lijst, dan wordt dat bestand behandeld als extern ondertitelingsbestand. Overigens moeten de DivX-mediabestanden en de externe ondertitelingsbestanden zich wel in dezelfde map bevinden. Er kan slechts één extern ondertitelingsbestand tegelijk worden weergegeven met deze speler. Gebruik een computer o.i.d. om alle externe ondertitelingsbestanden die u niet wilt laten weergeven van de disc te verwijderen. Opmerking

Afhankelijk van het bestand kunnen de externe ondertitels niet altijd goed worden weergegeven.Afspelen 59

Omschakelen van de audio Bij discs en bestanden waarvoor meerdere audiosignalen/kanalen zijn opgenomen, kunt u tijdens het afspelen het audiosignaal/kanaal omschakelen.

Druk tijdens het afspelen op AUDIO.

De huidige audio en het totale aantal opgenomen audiosignalen/kanalen wordt getoond op het TV-scherm. Om de audio om te schakelen, drukt u nogmaals op AUDIO

De audio is ook om te schakelen door Audio te selecteren in het TOOLS menu.

Als de audio niet wordt omgeschakeld wanneer u op AUDIO drukt, schakelt u dan om via het menuscherm van de disc zelf. Omschakelen van het CD/ SACD weergavedeel

1. Selecteer het gedeelte dat u wilt

afspelen. Druk op CD/SACD terwijl het toestel gestopt is. Het af te spelen gedeelte zoals aangegeven op het display op het voorpaneel verandert met elke druk op de toets. [CD AREA]

(terug naar het begin)

Druk tijdens het afspelen twee keer op

STOP om de doorlopende weergave te annuleren voor u het af te spelen gedeelte selecteert.

OPEN/CLOSE -toets. Wanneer de disc is geladen, zal het af te spelen gedeelte worden omgeschakeld. Disc-informatie weergeven

Druk op DISPLAY. De disc-informatie verschijnt op het TV-scherm. Druk nog eens op DISPLAY om de weergave van de informatie weer uit te schakelen. De getoonde informatie verschilt tijdens afspelen en in de stopstand.Afspelen60

Genieten van BONUSVIEW of BD-LIVE Deze speler is geschikt voor BD-Video BONUS VIEW en BD-LIVE. Bij gebruik van voor BONUSVIEW geschikte BD-Video’s kunt u profiteren van functies als secundaire video (beeld-in-beeld/inzetbeeld) (pagina 62) en secundaire audio (pagina 62). Bij BD-Video’s die geschikt zijn voor BD-LIVE kunnen speciale videobeelden en andere gegevens worden gedownload van het internet. Gegevens die zijn opgenomen op BD Video en gedownload via BD-LIVE worden opgeslagen op het USB-geheugenapparaat (extern geheugen). Om deze functies te kunnen gebruiken, moet u een USB-geheugenapparaat (min. 1 GB capaciteit, 2 GB of meer aanbevolen) met ondersteuning voor USB 2.0 High Speed (480 Mbits/s) verbinden met de USB-poort.

• Wanneer u een USB-geheugenapparaat aansluit of loskoppelt, moet u eerst de speler uitschakelen.

• Om gegevens op te roepen uit het USB- geheugenapparaat, moet u eerst de disc die werd gebruikt om de gegevens te downloaden in het toestel doen (bij een andere disc kunnen de gegevens op het USB-geheugen niet worden weergegeven).

• Als er een USB-geheugenapparaat met andere (eerder opgenomen) gegevens wordt gebruikt, is het mogelijk dat beeld en geluid niet goed kunnen worden weergegeven.

• Koppel het USB-geheugenapparaat niet los terwijl de weergave bezig is.

• Het kan even duren voor de gegevens geladen zijn (lezen/schrijven). Waarschuwing

• Als er niet genoeg ruimte is op het USB- geheugenapparaat, is het mogelijk dat de BONUSVIEW en BD-LIVE functies niet gebruikt kunnen worden. Raadpleeg in een dergelijk geval bladzijde Wissen van gegevens die zijn toegevoegd aan Blu-ray discs en applicatiegegevens op pagina 81 om de "Virtual Package" gegevens en de BD-LIVE gegevens te wissen van het USB- geheugenapparaat. Opmerking

• De werking van USB-geheugenapparaten kan niet worden gegarandeerd.

• De weergave van BD-LIVE gegevens hangt mede af van de disc in kwestie. Raadpleeg voor details de documentatie bij de disc.

• Om te kunnen profiteren van de BD-LIVE functie, zijn een netwerkverbinding en de juiste instellingen vereist (bladzijden 46 en 80).

• BD-LIVE is een functie die verbinding met het internet biedt. Discs met ondersteuning voor de BD-LIVE functie kunnen ID-codes versturen die deze speler en de disc identificeren bij de provider van het over te brengen materiaal.Afspelen 61

Afspeelfuncties Welke afspeelfuncties u kunt gebruiken, hangt af van de afgespeelde disc of het bestand. In bepaalde gevallen zullen sommige functies niet werken. Controleer welke functies beschikbaar zijn in de onderstaande tabel. Functie

Disc/bestandstype BD- ROM BD-R /-RE DVD- Video DVD-R /-RW (VR- formaat) AVCREC AVCHD Video- bestand Beeld- bestand Audio- bestand Audio-

Vooruit en terug zoeken

Afspelen van bepaalde titels, hoofdstukken of muziekstukken

Delen van de inhoud overslaan

Stapsgewijs vooruit en terug

Informatie over discs

1. Het is mogelijk dat sommige functies niet werken voor bepaalde discs of bestanden, ook al staat er wel een [

2. Bij sommige discs wordt de normale weergave automatisch hervat wanneer er een ander hoofdstuk wordt

3. Er klinkt geen geluid tijdens het vooruit of terug zoeken.

4. Er klinkt wel geluid tijdens het vooruit of terug zoeken.

5. •Erisgeengeluidtijdensvertraagdeweergave.

• Hetisnietmogelijkomdesnelheidteveranderentijdensvertraagdeweergaveachteruit.

6. Vertraagde weergave achteruit is niet mogelijk.

7. Beeld-voor-beeld weergave achteruit is niet mogelijk.

8. Het teken voor het camerastandpunt

Angle Mark verschijnt bij scènes die uit verschillende hoeken zijn opgenomen, mits

staat ingesteld op (pagina 78).

9. •Hoeveelenwatvoorondertitelserzijnopgenomenverschiltperdiscenperbestand.

• Insommigegevallenkandeondertitelingdirectwordenomgeschakeldofkanhetschermvooromschakelen van het discmenu direct verschijnen, zonder dat eerst de huidige ondertiteling of het totaal aantal ondertitels op de disc wordt aangegeven.

10. Hoeveel en wat voor audiosignaalstromen er zijn opgenomen verschilt per disc en per bestand.Afspelen62

Gebruik van het TOOLS menu Er kunnen verschillende functies worden verricht, afhankelijk van de bedieningsstand van de speler.

1. Laat het TOOLS-menu verschijnen.

Druk tijdens het afspelen op TOOLS

2. Selecteer het onderdeel en stel het in.

Gebruik / om de instelling te kiezen en druk dan op ENTER

De onderdelen die niet gewijzigd kunnen worden, staan grijs aangegeven. Welke onderdelen u kunt kiezen is afhankelijk van de werkingsstand van de speler.

De instelling van het gekozen onderdeel wijzigen Gebruik / om de wijziging te maken.

Sluiten van het TOOLS-menu Druk op TOOLS

Lijst van onderdelen in het TOOLS-menu Onderdeel Beschrijving Title Toont de titelinformatie voor de spelende disc en het totale aantal titels op de disc. U kunt hier ook de titel die u wilt afspelen selecteren. (Zie de volgende beschrijving.) Chapter (muziekstuk/ bestand)

Toont de informatie voor het spelende hoofdstuk (muziekstuk/bestand) en het totale aantal hoofdstukken op de disc. U kunt hier ook het hoofdstuk (muziekstuk/bestand) dat u wilt afspelen selecteren. (Zie de volgende beschrijving.) Time Toont de verstreken of resterende speeltijd. U kunt hier ook het tijdstip invoeren van waar u het afspelen wilt laten beginnen. (Zie de volgende beschrijving.) Mode Schakelt de afspeelfunctie om (pagina 63). Audio Schakel de audio om. Angle Omschakelen van het camerastandpunt bij BD-ROM/DVD- Videodiscs. Subtitle Omschakelen van de taal voor de ondertiteling. Onderdeel Beschrijving Code Page Schakel de codepagina voor de ondertiteling om. Secondary video

Omschakelen van de secundaire videobeelden (inzetbeeld) bij BD- ROM-discs. Secondary audio

Omschakelen van het secundaire audiosignaal van de BD-ROM. Bitrate Toont de bitsnelheid van de audio/ video/secundaire video/secundaire audio. Still off Uitschakelen van beeld zonder geluid op een BD-ROM. Ins Search 30 Seconden vooruit springen. Ins Replay 10 Seconden terugspringen. Slide Show Omschakelen van de afspeelsnelheid bij weergave van een diavertoning. Transition Veranderen van de stijl van een diavertoning terwijl deze bezig is.

1. Eén van deze soorten informatie wordt getoond,

afhankelijk van het type disc.

2. De secundaire videomarkering verschijnt bij

scènes waarvoor secundaire videosignalen zijn opgenomen, mits PIP Mark staat ingesteld op

3. De secundaire geluidsspoormarkering verschijnt

bij scènes waarvoor secundaire geluidssporen zijn opgenomen, mits Secondary Audio Mark staat ingesteld op

Welke onderdelen geselecteerd kunnen worden, hangt af van het soort disc.

Hoeveel en wat voor secundaire audiosignaalstromen er zijn opgenomen verschilt per disc en per bestand.

In sommige gevallen kan de secundaire audio/ video direct worden omgeschakeld of kan het scherm voor omschakelen via het discmenu direct verschijnen, zonder dat eerst de huidige secundaire audio/video of het totaal aantal secundaire audio/videostromen op de disc wordt aangegeven.Afspelen 63

Afspelen vanaf een speciek tijdstip (Tijdzoekfunctie)

Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Voer het gewenste tijdstip in.

Gebruik de cijfertoetsen (0 t/m 9) om het gewenste tijdstip in te voeren.

Om af te spelen vanaf 45 minuten, kiest u

, en dan drukt u op ENTER

Om af te spelen vanaf 1 uur 20 minuten, kiest u

Druk op CLEAR om de ingevoerde waarden te wissen.

3. Beginnen met afspelen vanaf het

gekozen tijdstip. Druk op ENTER

Afspelen van een bepaalde titel, hoofdstuk, muziekstuk of bestand (Zoekfunctie)

1. Kies voor Title of het hoofdstuk

(muziekstuk/bestand). Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Voer het nummer van de titel of het

hoofdstuk (muziekstuk/bestand) in. Gebruik de cijfertoetsen (0 t/m 9) of / om het gewenste nummer in te voeren.

Om te zoeken naar titel 32, kiest u

en dan drukt u op ENTER

Druk op CLEAR om de ingevoerde waarden te wissen.

3. Beginnen met afspelen vanaf een

bepaalde titel, hoofdstuk of muziekstuk. Druk op ENTER

Willekeurige weergave van een bepaald gedeelte van een disc, of bepaalde titels of hoofdstukken (muziekstukken/bestanden) U kunt kiezen uit twee soorten willekeurige weergave.

Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Schakelt de afspeelfunctie om.

Gebruik / om de instelling te kiezen en druk dan op ENTER

Willekeurige weergave Het opgegeven gedeelte van de disc, of de opgegeven titels of hoofdstukken (muziekstukken/bestanden) worden in willekeurige volgorde weergegeven. Hetzelfde stuk kan twee keer achter elkaar worden weergegeven.

Willekeurige weergave (Shuffle) Het opgegeven gedeelte van de disc, of de opgegeven titels of hoofdstukken (muziekstukken/bestanden) worden in willekeurige volgorde weergegeven. Elk stuk wordt maar een keer weergegeven. Hervatten van de weergave vanaf een bepaalde positie (hervatten weergave) Deze functie stelt u in staat de weergave de volgende keer voort te zetten vanaf een door u opgegeven positie, ook wanneer het toestel wordt uitgeschakeld.

Druk tijdens het afspelen op CONTINUED op de plek waar u later de weergave wilt hervatten. De verstreken speeltijd op de opgegeven positie wordt getoond op het TV-scherm.

PLAY om de titel te laten weergaven waarvoor u de hervattingsfunctie heeft ingesteld. De bevestiging voor het hervatten van de weergave zal verschijnen.

om Ja te kiezen en druk dan op ENTER. De weergave begint vanaf de opgegeven positie. Opmerking

De instelling voor het hervatten van de weergave wordt geannuleerd wanneer er op

OPEN/CLOSE wordt gedrukt.

De weergave kan mogelijk niet correct worden hervat bij sommige discs.Afspelen via de Home Media Gallery64 Afspelen via de Home Media Gallery

Hoofdstuk 5 Afspelen via de Home Media Gallery Over de Home Media Gallery De Home Media Gallery-functie van dit toestel geeft u een lijst met signaalbronnen om van af te spelen. In dit hoofdstuk worden de instellingen en afspeelprocedures beschreven die vereist zijn voor gebruik van deze functies. Wanneer u bestanden van uw computer of elders op uw netwerk wilt afspelen, kunt u het beste ook de handleiding van uw netwerkapparatuur raadplegen.De signaalbronnen waarvan kan worden afgespeeld via de Home Media Gallery staan hieronder vermeld.• BD-R/RE (BDAV-formaat) discs• DVD-R/-RW (VR-formaat) discs• Audio-CD’s (CD-DA, SACD en DTS-CD’s)• DVD’s/CD’s waarop alleen gegevensbestanden van video-, beeld- of audiobestanden e.d. zijn opgenomen• USB-apparaat• Bestanden op netwerkservers (op PC’s of andere apparatuur die via de LAN-aansluiting met de speler is verbonden) Opmerking• Met de Home Media Gallery kunt u bestanden afspelen op mediaservers die op dezelfde LAN (Local Area Network) zijn aangesloten als de speler.• De volgende bestanden kunnen worden afgespeeld via de Home Media Gallery: – PC’s die onder Microsoft Windows Vista of XP draaien met Windows Media Player 11 geïnstalleerd – PC’s die onder Microsoft Windows 7 draaien met Windows Media Player 12 geïnstalleerd – DLNA-compatibele digitale mediaservers (op PC’s of andere apparatuur) Bestanden opgeslagen op een PC of DMS (Digitale Media Server) zoals hierboven beschreven kunnen alleen worden afgespeeld door een Digitale Media Player (DMP). De speler biedt ondersteuning voor het gebruik van dergelijke DMP-apparatuur.• Om audiobestanden af te spelen die op apparaten in een netwerk zijn opgeslagen moet u de DHCP-serverfunctie van de router inschakelen. Als de router niet is uitgerust met een ingebouwde DHCP-serverfunctie moet u de netwerkinstellingen handmatig maken. Anders zult u geen audiobestanden kunnen afspelen die op apparaten in het netwerk zijn opgeslagen. Zie pagina 80. Over afspelen via het netwerk De netwerkweergavefunctie van dit toestel maakt gebruikt van de volgende technologieën: Windows Media PlayerZie Windows Media Player 11/Windows Media Player 12 hierboven voor meer over dit onderwerp. DLNADLNA CERTIFIED AudiospelerDe Digital Living Network Alliance (DLNA) is een wereldwijde organisatie van fabrikanten van consumentenelektronica, computerapparatuur en mobiele apparaten. Digital Living biedt consumenten een gemakkelijke uitwisseling van digitale media via een bedraad of draadloos thuisnetwerk.Afspelen via de Home Media Gallery 65

Het DLNA-certificatielogo maakt het gemakkelijk om producten te vinden die voldoen aan de DLNA Interoperability Guidelines. Dit toestel voldoet aan de DLNA Interoperability Guidelines v1.5. Wanneer een PC met DLNA-serversoftware of een ander DLNA-compatibel apparaat op deze speler wordt aangesloten, kunnen er bepaalde wijzigingen in de software-instellingen of in de instellingen op het andere apparaat vereist zijn. Raadpleeg de handleiding van de software of het betreffende apparaat voor verdere informatie. DLNA

, het DLNA-logo en DLNA CERTIFIED

zijn handelsmerken, servicemerken of certificatiemerken van Digital Living Network Alliance.

Content die via een netwerk kan worden afgespeeld

• Sommige bestanden worden mogelijk niet juist afgespeeld, ook wanneer ze in een compatibel formaat zijn gecodeerd.

• Sommige functies worden wellicht niet ondersteund, afhankelijk van het servertype of de versie die wordt gebruikt.

• De ondersteunde bestandsformaten variëren per server. Bestanden niet die door uw server worden ondersteund, worden niet op dit apparaat weergegeven. Neem contact op met de fabrikant van uw server voor verdere informatie.

Beperking van aansprakelijkheid voor materiaal van derden Toegang tot materiaal ("content") van derden vereist een internetverbinding met hoge snelheid en mogelijk ook een accountregistratie en een betaald abonnement. Diensten met materiaal van derden kunnen op elk moment zonder kennisgeving worden gewijzigd, opgeschort, onderbroken of geannuleerd en Pioneer wijst elke aansprakelijkheid in verband met dergelijke gebeurtenissen van de hand. Pioneer maakt geen aanspraken en geeft geen garanties dat diensten voortdurend zullen worden geleverd of een bepaalde tijd lang beschikbaar zullen zijn en elke garantie met een dergelijke strekking, uitdrukkelijk of impliciet, wordt van de hand gewezen.

Over de eigenschappen van afspelen via een netwerk

• Het afspelen kan stoppen wanneer de PC wordt uitgeschakeld of als er mediabestanden die op de PC zijn opgeslagen worden gewist tijdens het afspelen.

• Als er problemen zijn binnen de netwerkomgeving (veel dataverkeer enz.), bestaat de kans dat er content niet wordt weergegeven of niet juist wordt afgespeeld (het afspelen wordt onderbroken of stopt). Voor optimale prestaties wordt een 10BASE- T/100BASE-TX verbinding tussen de speler en de PC aanbevolen.

• Als er meerdere clients gelijktijdig afspelen, wat mogelijk is, kan het afspelen onderbroken worden of stoppen.

• Afhankelijk van de beveiligingssoftware die op de aangesloten PC is geïnstalleerd en de instellingen van de betreffende software, kan een netwerkverbinding geblokkeerd worden. Pioneer kan niet aansprakelijk worden gesteld voor een foutieve werking van de speler en/ of de Home Media Gallery-functies als gevolg van communicatiefouten/defecten in de netwerkverbinding en/of de PC of andere aangesloten apparatuur. Neem contact op met de fabrikant van uw PC of de internet service provider. Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc. Microsoft

zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.Afspelen via de Home Media Gallery66

Een bestand op het netwerk afspelen

1. Druk op HOME MEDIA GALLERY om de

Home Media Gallery te openen. U kunt de Home Media Gallery ook openen door [Home Media Gallery] te kiezen in het Home Menu en dan op ENTER te drukken.

2. Selecteer de server die het bestand

bevat dat u wilt afspelen.

3. Selecteer het bestand dat u wilt afspelen.

Gebruik / om de instelling te kiezen en druk dan op ENTER

Home Media Gallery beëindigen. Druk op

• Als u de servers niet op het scherm Home Media Gallery kunt weergeven, selecteer dan [DLNA Search] en druk op ENTER

Afspelen van disc/USB

1. Druk op HOME MEDIA GALLERY om de

Home Media Gallery te openen. U kunt de Home Media Gallery ook openen door Home Media Gallery te kiezen in het Home Menu en dan op ENTER te drukken.

2. Kies Disc of USB.

Gebruik / om de instelling te kiezen en druk dan op ENTER

Gebruik / om de instelling te kiezen en druk dan op ENTER

Deze stap geldt niet voor discs die zijn opgenomen in het BDAV/VR/AVREC- formaat.

Om bestanden in AVCHD-formaat af te kunnen spelen van USB-apparatuur, moet u een map met de naam “AVCHD” aanmaken op het USB-apparaat en dan de “BDMV”- map met de af te spelen bestanden naar de “AVCHD”-map kopiëren.

4. Selecteer de titel/het muziekstuk of het

bestand dat u wilt afspelen. Gebruik / om de instelling te kiezen en druk dan op ENTER

De weergave begint vanaf de geselecteerde titel/muziekstuk of bestand.

Als het bestand dat u wilt hebben niet in deze map staat, moet u eerst de map met dat bestand selecteren. Weergeven van beeldbestanden

Over de diavertoning Een doorlopende serievertoning van de bestanden op de disc of in de map, die steeds automatisch het volgende bestand toont. Opmerking

• Bij afspelen van een audio-CD (CD-DA/SACD/DTS-CD) verschijnt het Now Playing scherm.• Sommige BD-R/-RE discs zijn voorzien van een afspeelbeveiliging. Om de beveiliging uit te schakelen, voert u het wachtwoord in dat voor de disc is ingesteld.• Het kan enkele seconden duren voordat het afspelen begint. Dit is normaal.• Het is mogelijk dat sommige bestanden niet goed worden weergegeven.• Het aantal keer dat een bestand bekeken of vertoond kan worden, kan beperkt zijn.• Afhankelijk van de aangesloten apparatuur en de gebruiksomstandigheden, kan het even duren voor de weergave begint en voor het beeld wordt overgeschakeld.Afspelen via de Home Media Gallery 67

Afspelen in de gewenste volgorde (Playlist) De discs waarvan u muziekstukken en bestanden aan de Playlist kunt toevoegen, staan hieronder vermeld.

• DVD’s/CD’s/USB-apparatuur waarop audiobestanden zijn opgenomen Toevoegen van muziekstukken/bestanden Ga als volgt te werk om muziekstukken en bestanden toe te voegen en zo een Playlist samen te stellen.

1. Druk op HOME MEDIA GALLERY om de

Home Media Gallery te openen. U kunt de Home Media Gallery ook openen door Home Media Gallery te kiezen in het Home Menu en dan op ENTER te drukken.

2. Kies Disc of USB.

Plaats allereerst de betreffende disc. Gebruik / om de instelling te kiezen en druk dan op ENTER

3. Selecteer het muziekstuk/bestand dat u

wilt toevoegen. Gebruik om uw keuze te maken.

4. Druk op POP UP MENU voor weergave

van het POP UP MENU menu.

5. Selecteer Add to Playlist om een

onderdeel toe te voegen aan de Playlist. Gebruik / om de instelling te kiezen en druk dan op ENTER

Het muziekstuk of bestand gekozen in stap 3 wordt aan de Playlist toegevoegd.

Om nog meer muziekstukken of bestanden toe te voegen, herhaalt u de stappen 3 t/m 5. Afspelen van de Playlist

1. Druk op HOME MEDIA GALLERY om de

Home Media Gallery te openen. U kunt de Home Media Gallery ook openen door Home Media Gallery te kiezen in het Home Menu en dan op ENTER te drukken.

2. Selecteer Playlist.

Gebruik / om de instelling te kiezen en druk dan op ENTER

3. Selecteer het muziekstuk/bestand dat u

wilt afspelen. Gebruik / om de instelling te kiezen en druk dan op ENTER

Het afspelen begint bij het gekozen muziekstuk/bestand en gaat door totdat het eind van de lijst is bereikt. Gebruik

om het voorgaande of volgende muziekstuk/ bestand af te spelen. Het Now Playing scherm verschijnt. Wissen van muziekstukken/ bestanden uit de Playlist

1. Kies het muziekstuk/bestand dat u wilt

wissen en druk op POP UP MENU om het POP UP MENU menu te openen.

/ om Remove from Playlist te selecteren, en druk daarna op ENTER.Afspelen van materiaal van het web68

Afspelen van materiaal van het web

Hoofdstuk 6 Afspelen van materiaal van het web Met deze speler kunt u zogenaamd "streaming" materiaal van het web afspelen. Geschikt materiaal van het web

• YouTube (MPEG4 AVC H.264)

• Picasa Opmerking Over YouTube• U kunt YouTube video’s met de volgende afmetingen weer laten geven. – Standaard kwaliteit (400 x 226 pixels, 200 kbps) – Gemiddelde kwaliteit (480 x 360 pixels, 512 kbps) – Hoge kwaliteit (854 x 480 pixels, 900 kbps) – HD (720p) (1280 x 720 pixels, 2 Mbps) – HD (1080p) (1920 x 1080 pixels, 4 Mbps)• Deze speler ondersteunt de YouTube Leanback dienst. Momenteel is de YouTube Leanback dienst alleen nog in het Engels beschikbaar. Raadpleeg de YouTube Help op http://www.google.com/support/youtube/ voor meer informatie.• YouTube video’s voor mobiele telefoons kunnen niet worden weergegeven.• Sommige YouTube video’s kunnen niet worden weergegeven.Over Picasa• Picasa is alleen beschikbaar in het Engels. Raadpleeg de instructies op http://picasa.google.com/support/ voor details. – U moet uzelf registreren met een gebruikersnaam en wachtwoord voor u gebruik kunt maken van Picasa Web Albums. – Wanneer u voor het eerst vanaf deze speler Picasa probeert te openen, moet u het New User (nieuwe gebruiker) pictogram selecteren en uw geregistreerde gebruikersnaam en wachtwoord invoeren.• Afhankelijk van de omstandigheden van de internetverbinding is het mogelijk dat materiaal van het internet niet correct kan worden weergegeven.• Om materiaal van het internet te kunnen openen heeft deze speler een breedband internetverbinding nodig. U heeft een contract met een internet service provider nodig voor een breedband internetverbinding.• Toegang tot materiaal (“content”) van derden vereist een internetverbinding met hoge snelheid en mogelijk ook een accountregistratie en een betaald abonnement. Diensten met materiaal van derden kunnen op elk moment zonder kennisgeving worden gewijzigd, opgeschort, onderbroken of geannuleerd en Pioneer wijst elke aansprakelijkheid in verband met dergelijke gebeurtenissen van de hand. Pioneer maakt geen aanspraken en geeft geen garanties dat diensten voortdurend zullen worden geleverd of een bepaalde tijd lang beschikbaar zullen zijn en elke garantie met een dergelijke strekking, uitdrukkelijk of impliciet, wordt van de hand gewezen.• Deze functie kan niet worden gebruikt wanneer er tegelijkertijd een disc wordt afgespeeld. Afspelen van de gewenste onderdelen Waarschuwing U moet eerst de speler correct verbinden met het internet. Zie Aansluiten op uw thuisnetwerk op pagina 46 voor details.

1. Open het keuzescherm.

Het keuzescherm kunt u openen door

HOME MENU te drukken en dan achtereenvolgens Web Contents

2. Selecteer het type web contents.

Gebruik / om de instelling te kiezen en druk dan op ENTER

/ om het gewenste onderdeel te selecteren en druk dan op ENTER. Druk op EXIT om de weergave te stoppen. De video stopt met spelen en het Home Menuscherm zal weer verschijnen.Overige bediening 69

Hoofdstuk 7 Overige bediening Opnemen van een audio-cd op een USB- apparaat Via deze speler kan een audio-cd op een USB- apparaat worden opgenomen.

1. Sluit een USB-apparaat aan op de USB-

poort van het voorpaneel. Opmerking

Sluit slechts één USB-apparaat aan.

2. Open de disklade en plaats een audio-

cd in de lade. Press

OPEN/CLOSE drukt, wordt de weergave automatisch gestart.

Als de weergave niet automatisch start, druk dan op

PLAY van de afstandsbediening of

(Afspelen/ Pauzeren) van het apparaat om de weergave te starten.

4. Druk tijdens de cd-weergave op USB

REC. [CD RIP] verschijnt.

5. Selecteer het nummer of tracknummer

dat u wilt opnemen. Als u alle nummers op de cd opneemt, gebruik dan

selecteren en druk daarna op ENTER

om het tracknummer te selecteren wanneer u een track kiest om op te nemen en druk op ENTER

Als u meer dan één track wilt opnemen, herhaal dan de stappen voor stap 5.

Als u een geselecteerde track wilt wissen, gebruik dan

selecteren en druk op ENTER

6. Stel de opnamesnelheid in.

De opnamesnelheid wordt elke keer gewijzigd wanneer ENTER wordt ingedrukt. De opnamesnelheid wordt zoals hieronder aangegeven gewijzigd. Normal: opname loopt terwijl u muziek beluistert. Fast: opname is ongeveer 4 x zo snel. U kunt geen muziek beluisteren.

8. Verlaat de display van de cd-opname.

[Cancel] te selecteren en druk daarna op ENTER nadat de opname is voltooid. Opmerking

• Gebruik de cursor / / / om [Bitrate] selecteren en druk daarna op ENTER om de Bitrate-instelling te wijzigen. De ingestelde snelheid wordt elke keer gewijzigd wanneer [Bitrate] wordt ingedrukt. De ingestelde waarde kan uit de hieronder aangegeven waarden worden gekozen. [64kbps]

[320kbps]• Zodra de opname start wordt er een map op het USB-apparaat aangemaakt. Er kunnen maximaal 100 mappen worden aangemaakt.Overige bediening70

iPod/iPhone weergave Door enkel uw iPod/iPhone op dit apparaat aan te sluiten, kunt u genieten van topkwaliteit geluid van uw iPod/iPhone. Met dit systeem kunt u ook beelden bekijken. Het afspelen en de volume-instelling voor de muziek en de beelden van de iPod/iPhone kan op dit apparaat of op de iPod/iPhone zelf worden geregeld. De ondersteunde iPod- en iPhone-modellen: – iPod touch (4de/3de/2de/1ste generatie) – iPod classic – iPod nano (6de/5de/4de/3de/2de generatie) – iPhone 4S/4/3GS/3G

• De iPod nano 6G kan geen video afspelen maar kan wel een diavoorstelling tonen.

• Dit systeem is ontworpen en getest voor de softwareversie van de iPod/iPhone aangegeven op de website van Pioneer

• Wanneer een andere softwareversie op uw iPod/iPhone is geïnstalleerd dan aangegeven op de website van Pioneer, is het mogelijk dat de apparatuur niet compatibel is met dit systeem.

• Wanneer u een iPod/iPhone hebt die niet door dit apparaat wordt ondersteund, kunt u een los verkrijgbare kabel gebruiken om de iPod/iPhone met de PORTABLE IN aansluiting van dit apparaat te verbinden.

• Schakel dit apparaat uit en stel het volume in op het minimum voordat u de iPod aansluit.

1. Sluit de houder zodanig aan dat de

zich aan de onderkant bevindt. Plaats uw iPod in de houder. Sluit de iPod stevig aan. Als u dit apparaat inschakelt, wordt uw iPod automatisch ingeschakeld en opgeladen.

2. Aansluiting op de televisie.

Om beelden via iPod/iPhone op de televisie weer te geven, moet de VIDEO OUT van de iPodhouder op het aansluitpunt van de video- ingang op uw televisie worden aangesloten. Voor de aansluiting heeft u de bij dit systeem meegeleverde videokabel nodig. Als u de bij dit systeem meegeleverde videokabel reeds gebruikt voor de aansluiting van dit systeem en de televisie, kunt u een in de handel verkrijgbare videokabel gebruiken. Opmerking

• Bij sommige iPod’s kan de instelling voor de TV- uitgang worden veranderd terwijl de apparatuur is aangesloten.

• Wanneer de iPod/iPhone losgekoppeld wordt van dit apparaat, wordt de instelling voor de TV-uitgang van de iPod/iPhone in de oorspronkelijke toestand teruggezet.

• Het is echter mogelijk dat bij sommige modellen of softwareversies bepaalde functies niet beschikbaar zijn.

• iPod/iPhone is gelicentieerd voor reproductie van materiaal waarop geen auteursrechten rusten of materiaal waarvoor de gebruiker het recht heeft om dit te reproduceren.

• Voorzieningen zoals de equalizer kunnen niet met dit systeem worden bediend en wij raden u aan de equalizer uit te schakelen voordat u de aansluitingen maakt.

• Pioneer kan onder geen enkele omstandigheid aansprakelijk worden gesteld voor direct of indirect verlies als gevolg van beschadiging of verlies van opgenomen materiaal dat het resultaat is van een defect van de iPod/iPhone.

• Raadpleeg de gebruiksaanwijzing van de iPod/ iPhone voor instructies over het gebruik van de iPod/iPhone. Achterkant van het apparaat TVOverige bediening 71

Afspelen van uw iPod/iPhone Waarschuwing

• Wanneer uw iPod/iPhone op dit apparaat is aangesloten en u de iPod/iPhone rechtstreeks wilt bedienen, moet u de iPod/iPhone met uw andere hand goed vasthouden om een defect als gevolg van een verkeerd contact te voorkomen.

1. Sluit uw iPod/iPhone aan.

Zie Aansluiten van uw iPod/iPhone op pagina 70 om uw iPod/iPhone aan te sluiten.

2. Druk op FUNCTION om iPod als de

ingangsbron te selecteren en druk op ENTER. Toets Functie

PAUSE Hiermee pauzeert u het afspelen.

STOP Hiermee pauzeert u het afspelen.

PREV Druk hierop om naar het begin van het huidige bestand te springen en vervolgens naar eerdere bestanden.

NEXT Druk hierop om naar het volgende bestand te springen.

Indrukken om snel achteruit scannen te starten.

Indrukken om snel vooruit scannen te starten. MENU Deze toets wordt gebruikt voor toegang tot het iPod/iPhone menu. / /ENTER Deze toets wordt gebruikt voor de bediening van het iPod/iPhone menu. Belangrijk

• Als dit apparaat uw iPod/iPhone niet kan weergeven, voer dan de volgende controles uit: – Controleer of de iPod/iPhone door dit apparaat wordt ondersteund. – Sluit de iPod/iPhone opnieuw op het apparaat aan. Als dit niet werkt, kunt u proberen of het resetten van de iPod/ iPhone het probleem verhelpt. – Controleer of de software van de iPod/iPhone door dit apparaat wordt ondersteund.

• Controleer de volgende punten als de iPod/ iPhone niet bediend kan worden: – Is de iPod/iPhone correct aangesloten? Sluit de iPod/iPhone opnieuw op het apparaat aan. – Is de iPod/iPhone onvoorzien gestopt? Probeer de iPod/iPhone te resetten en sluit deze opnieuw op het apparaat aan. Opmerking

• Wanneer de ingangsfunctie wordt overgeschakeld van de iPod naar een andere functie, zal de iPod/ iPhone weergave tijdelijk worden gestopt.Overige bediening72

Radio bedienen Zorg dat zowel de FM antennes aangesloten zijn. (Zie pagina 43) Naar de radio luisteren

FUNCTION totdat FM in de display verschijnt en druk daarna op ENTER

De radiotuner stemt nu af op het radiostation waarop u het laatst hebt afgestemd.

2. Scannen start als toets

Druk een paar keer kort achter elkaar op

Druk herhaaldelijk op TUNE

op het voorpaneel van de speler.

3. U kunt het volume aanpassen door de knop

VOLUME op het frontpaneel te verdraaien of door op de afstandsbediening een paar keer

VOL – te drukken. Radiostations programmeren U kunt 50 FM- stations vooraf programmeren. Zet het volume zo laag mogelijk (uit) voordat u gaat afstemmen.

FUNCTION totdat FM in de display verschijnt en druk daarna op ENTER

De radiotuner stemt nu af op het radiostation waarop u het laatst hebt afgestemd.

2. Selecteer de gewenste frequentie door op

PROGRAM Op het beeldscherm knippert nu een voorgeprogrammeerde stationsfrequentie.

/ om de gewenste voorgeprogrammeerde frequentie te selecteren.

Het radiostation wordt opgeslagen.

6. Herhaal stap 2 t/m 5 om andere stations op

7. U kunt het opgeslagen station selecteren

door op / te drukken. Alle opgeslagen stations verwijderen

verschijnt op het displayvenster.

STOP om alle opgeslagen stations te wissen. Slechte FM-ontvangst verbeteren Druk op AUDIO op de afstandsbediening. Hierdoor wordt de tuner van stereo naar mono gewijzigd en wordt normaliter ontvangst verbeterd. Informatie over een radiostation bekijken De FM tuner wordt geleverd werd met RDS (Radio Data System). Dit toont informatie over het radiostation waarnaar geluisterd wordt. Door herhaaldelijk op BOOKMARK (RDS) om te bladeren door de verschillende gegevenstypes :

(Programmaservice naam) De naam van het kanaal wordt op het scherm getoond. PTY (Herkenning programmatype) Het programmatype (bijv. Jazz of Nieuws) wordt op het scherm getoond.

(Radiotekst) Een tekstbericht met speciale informatie van het station dat uitzendt, wordt getoond. Deze tekst kan rollen over het scherm.. Door op BOOKMARK (RDS) te drukken kunt u volgens programmatype naar radiostations zoeken. Op het display kunt u het laatst gekozen programmatype (PTY) aflezen. Door eenmaal of meerdere malen op ZOOM (PTY)

drukken kunt u uw favoriete programmatype kiezen. Druk op /. De tuner zoekt automatisch naar het gewenste programmatype. Het zoeken stopt zodra een station gevonden is.Overige bediening 73

Bluetooth® ADAPTER voor draadloos muziekgenot

• Apparaat met Bluetooth draadloze technologie: mobiele telefoon

• Apparaat met Bluetooth draadloze technologie: Digitale muziekspeler

• Apparaat zonder Bluetooth draadloze technologie: Digitale muziekspeler + Bluetooth audiozender (commercieel verkrijgbaar) Draadloos muziek afspelen Wanneer de Bluetooth ADAPTER (Pioneer- modelnr. AS-BT100 of AS-BT200) is aangesloten op deze eenheid, kan een product dat is voorzien van Bluetooth draadloze technologie (mobiele telefoon, digitale muziekspeler, enz.) worden gebruikt om draadloos muziek te beluisteren. Door gebruik te maken van een commercieel verkrijgbare zender die Bluetooth draadloze technologie ondersteunt, kunt u muziek beluisteren op een apparaat dat niet is voorzien van Bluetooth draadloze technologie. Het AS-BT100 en AS-BT200 model ondersteunt SCMS-T inhoudbescherming, zodat muziek kan worden afgespeeld op apparaten die zijn voorzien van SCMS-T type Bluetooth draadloze technologie.

• Sommige functies zijn bij de AS-BT100 niet op dit apparaat beschikbaar.

• Het apparaat dat is voorzien van Bluetooth draadloze technologie dient A2DP-profielen te ondersteunen. Opmerking
• Pioneer garandeert niet de juiste aansluiting en functies van dit apparaat met alle apparatuur die is voorzien van Bluetooth draadloze technologie.• Na het inschakelen duurt het ongeveer één minuut voordat het opstarten volledig is voltooid. Luister naar muziek op een apparaat voor Bluetooth draadloze technologie Paren van dit systeem met een apparaat voor Bluetooth draadloze technologie (Eerste registratie) Zorg er voorafgaande aan het paren voor, dat de Bluetooth-functie op uw apparaat voor Bluetooth draadloze technologie is ingeschakeld. Raadpleeg de gebruikershandleiding van uw apparaat voor Bluetooth draadloze technologie voor meer gegevens. De paringprocedure hoeft slechts eenmaal te worden uitgevoerd, en is daarna niet meer nodig.

1. Druk op FUNCTION en wijzig de ingang

naar BLUETOOTH en druk op ENTER. Nadat [BLUETOOTH] in de display van het apparaat verschijnt, wordt [READY] getoond.

2. Bedien het apparaat voor de Bluetooth

draadloze technologie en voer de paring uit. Als een apparaat voor Bluetooth draadloze technologie dit systeem zoekt, dan wordt bij sommige apparatuur voor Bluetooth draadloze technologie een lijst met ondersteunde apparaten op het displaygedeelte weergegeven. Dit systeem wordt weergegeven als Bluetooth ADAPTER [AS-BT100]

Pincode: 0000 Dit apparaat kan uitsluitend met de pincode 0000 worden ingesteld.

4. Als de paring van dit systeem met een

apparaat voor Bluetooth draadloze technologie is geslaagd, verschijnt [SINK] op de display van het systeem. Opmerking

De paringsmethode kan afhankelijk van het soort apparaat voor Bluetooth draadloze technologie verschillen.

5. Muziek weergeven met gebruik van

het apparaat voor Bluetooth draadloze technologie. Raadpleeg de gebruikershandleiding van uw apparaat voor Bluetooth draadloze technologie voor informatie over muziekweergave.Overige bediening74

• Dit apparaat ondersteunt geen AVRCP.

• Dit apparaat ondersteunt geen Mono Headset Profile (handsfree profile).

• Een apparaat voor Bluetooth draadloze technologie kan niet via dit systeem worden bediend.

• Dit apparaat kan niet worden gebruikt voor het beluisteren van one-seg sound op een apparaat voor Bluetooth draadloze technologie. Door SCMS-T beschermde muziekcontent kan niet worden beluisterd.

• Alleen apparatuur voor Bluetooth draadloze technologie kan met dit systeem worden gepaard, paring voor meerdere apparaten is niet mogelijk.

• Afhankelijk van het apparaat voor Bluetooth draadloze technologie is het mogelijk dat u de Bluetoothfunctie niet kunt gebruiken.

• Als u niet via Bluetooth ben verbonden, dan verschijnt [READY] in de display.

• Als er geen Bluetooth adapter is aangesloten, verschijnt [NO DEV] op de display van de speler.

• Overige elektromagnetische golven kunnen tijdens de verbinding storingen veroorzaken, waardoor het geluid wegvalt.

• Als er door medische apparatuur, magnetronstraling, draadloze LAN-routers enz. op dezelfde frequentie een storing wordt veroorzaakt, dan wordt de Bluetoothverbinding verbroken.

• Ook als de afstand tussen het apparaat voor Bluetooth draadloze technologie en dit systeem kleiner is dan 10 meter, dan kunt u geen verbinding maken met het apparaat voor Bluetooth draadloze technologie als er zich tussen de apparatuur obstakels bevinden.

• Als er zich een obstakel bevindt tussen het apparaat voor Bluetooth draadloze technologie en dit systeem waardoor de communicatie wordt verstoord, dan wordt de Bluetoothverbinding verbroken.

• Als het apparaat voor Bluetooth draadloze technologie en uw systeem van elkaar worden verwijderd, dan wordt de geluidskwaliteit minder, en als ze buiten het bereik van de bediening voor de Bluetoothverbinding vallen, dan wordt de verbinding verbroken.

• Als de stroom op het apparaat uitvalt, of als het apparaat voor Bluetooth draadloze technologie meer dan 10 meter van uw systeem wordt verwijderd, dan wordt de Bluetoothverbinding verbroken. Karaoke

1. Druk op KARAOKE op de

afstandsbediening. Karaoke Setup onder Initial Setup verschijnt op het TV-scherm.

3. Stel het volume van de microfoon bij.

druk op ENTER . Gebruik / om het volume van de microfoon in te stellen. Druk op RETURN om af te sluiten.

4. Stel de resonantie van de microfoon in.

druk op ENTER . Gebruik cursor / om de resonantie van de microfoon in te stellen. Press RETURN to finish.

• Karaoke kan alleen met diskweergave of USB- weergave worden gebruikt.

• Afhankelijk van het nummer werkt Vocal Cancel mogelijk niet.

• Houd de bovenzijde van het apparaat met uw hand vast zodat het niet verschuift als op een MIC- aansluitpunt wordt aangesloten.

• Het volume van de microfoon kan ook via de toets MIC VOL +/– op de afstandsbediening worden ingesteld.

• Als u Vocal Cancel inschakelt, wordt de geluidsinstelling uitgeschakeld. Als u de geluidsinstelling inschakelt wanneer Vocal Cancel aanstaat, dan wordt Vocal Cancel uitgeschakeld.Overige bediening 75

Geluid Druk op SOUND van de afstandsbediening om het menu voor het selecteren van geluiden op het televisiescherm te selecteren. Gebruik de cursortoets om een selectie te maken en druk daarna op ENTER

Druk op SOUND om het Sound Menu te verlaten. Opmerking

• Als HDMI IN 1 of HDMI IN 2 zijn geselecteerd, kan het Sound Menu niet worden afgespeeld. Schakel over naar een andere ingangsbron en schakel dan het geluid in.

• Als HDMI IN 1 of HDMI IN 2 is geselecteerd, dan werken de functies

• Als schijf/bestand tijdelijk is stopgezet, kan het SOUND-menu niet worden weergegeven. Schakel SOUND in als schijf/bestand wordt afgespeeld. Instelling Opties Beschrijving Sound Retriever Off Een WMA- of MP3-bestand wordt met hoge geluidskwaliteit afgespeeld. Dit geldt alleen voor bestanden met de extensie “.wma” of “.mp3”. Het effect hangt af van het bestand. Probeer diverse instellingen uit en kies de instelling die het beste effect geeft. Low High Equalizer Voeg een aantal verschillende effecten toe aan het weergegeven geluid. Selecteer een modus die bij uw persoonlijke voorkeuren past. Off News Deze modus is geschikt voor het nieuws. Gaming Deze modus is geschikt voor videogames. Movie Deze modus is geschikt voor films. Music Deze modus is geschikt voor muziek. Surround Off Virtual 3D Min Effect is minimaal Virtueel 3D-geluid: heeft het effect van het creëren van een ruimtelijk 3D-geluid. Virtual 3D Mid Effect is gemiddeld Virtual 3D Max Effect is maximaal 5 Speaker Mode1 (BCS-727/BCS-323) Het geluid van de voorluidsprekers wordt ook door de achterluidsprekers weergegeven. Deze modus geldt voor zowel tweekanaals geluidsbron als 5.1-kanaals geluidsbron. 5 Speaker Mode2 (BCS-727/BCS-323) Hetzelfde geluid wordt vanuit de 5 luidsprekers behalve de subwoofer weergegeven. Deze modus geldt voor zowel tweekanaals geluidsbron als 5.1-kanaals geluidsbron. Dolby PL II Movie (BCS-727/BCS-323) Met Dolby Pro Logic II kunt u een stereobron op 5.1-kanaal afspelen. Deze modus geldt voor tweekanaals audiobron. Dolby PL II Music (BCS-727/BCS-323) Sound Wing Mode (Alleen BCS-HF828) Off Met HVT-luidsprekers verkrijgt u een geluid met een groter bereik.

Audio Sync Pas de vertraging tussen beeld en geluid aan. Gebruik / voor de aanpassing.Geavanceerde instellingen76 Geavanceerde instellingen

Hoofdstuk 8 Geavanceerde instellingen Wijzigen van de instellingen Bediening van het begininstellingenscherm

1. Zorg dat het afspelen gestopt is en laat het Home Menu scherm verschijnen.Druk op HOME MENU

2. Kies de Initial Setup en stel deze in.Gebruik / om de instelling te kiezen en druk dan op ENTER

3. Selecteer een onderdeel en wijzig de instelling.Gebruik / / / om de instelling te kiezen en druk dan op ENTER

Sluiten van het begininstellingenschermDruk op HOME MENU of RETURN Opmerking• Welke onderdelen u kunt kiezen is afhankelijk van de werkingsstand van de speler.• Onder Opties worden de oorspronkelijke fabrieksinstellingen vetgedrukt aangegeven.Instelling Opties BeschrijvingDisplay Setting TV Screen 16:9 Full Kies deze stand wanneer het toestel is aangesloten op een (16:9) breedbeeld-TV. 16:9 NormalKies deze stand wanneer het toestel is aangesloten op een (16:9) breedbeeld- TV. 4:3 beelden worden weergegeven met verticale zwarte balken aan weerszijden.4:3 Pan&Scan Kies hiervoor wanneer u 16:9 (breedbeeld) video wilt laten weergeven op 4:3 (conventionele) TV. De video vult het 4:3 scherm, maar de linker- en rechterkanten van het beeld vallen buiten het scherm. (Deze functie werkt als de disc bedoeld en gelabeld is voor 4:3PS weergave.)4:3 Letterbox Kies hiervoor wanneer u 16:9 (breedbeeld) video wilt laten weergeven op 4:3 (conventionele) TV. De video wordt volledig weergegeven op het scherm, met zwarte balken boven en onder op het scherm.Video Adjust De kwaliteit van het weergegeven beeld kan worden aangepast aan de gebruikte TV (pagina 80).Sharpness High Kies het gewenste scherpteniveau.Middle Low Video ModeStandardKies de gewenste video-uitgangsfunctie.VividCinemaCustom•CTI(ColorTransientImprovement):Geeftbeeldenmetduidelijkekleurcontouren.Noise Reduction Kies het gewenste niveau voor de ruisonderdrukking.

Net Contents Mode Selecteer dit om gecomprimeerde videobestanden op het netwerk, een disk of een USB-apparaat automatisch te corrigeren en met een natuurlijkere beeldkwaliteit af te spelen. OnGeavanceerde instellingen 77

Geavanceerde instellingen

Instelling Opties Beschrijving Audio Output DRC (Regeling dynamisch bereik) Off Kies hiervoor om audiosignalen te produceren zonder gebruik te maken van de DRC-functie. On Kies hiervoor om het verschil tussen de hardste en zachtste geluiden (het dynamisch bereik) te verkleinen voor weergave bij een gemiddeld volume. Gebruik deze instelling wanneer u de gesproken tekst moeilijk kunt volgen of wanneer u ’s nachts bijvoorbeeld naar een film wilt kijken en het volume lager wilt zetten. Auto Kies hiervoor om de DRC automatisch aan/uit te zetten aan de hand van het audiosignaal van de disc. Dit heeft alleen invloed op Dolby TrueHD-signalen.

• ThisaffectssuchaudiosignalsasDolbyDigital,DolbyTrueHD,andDolbyDigitalPlus.

• Dependingonthedisc,theeffectmaybeweak. Speaker Setup Pas de Trim (uitgangsniveau) en Delay (afstand van de kijkers) van de luidsprekers aan. Zie "Aanpassen van de luidsprekerinstellingen" voor meer gegevens (blz. 80). Test Tone Laat een testtoon uit de luidsprekers horen. HDMI Color Space RGB Kies deze stand om de videosignalen weer te geven als RGB-signalen. Kies hiervoor als de kleuren te bleek zijn en het zwart te licht. YCbCr Kies deze stand om de videosignalen weer te geven als YCbCr 4:4:4 signalen. YCbCr 422 Kies deze stand om de videosignalen weer te geven als YCbCr 4:2:2 signalen. Full RGB Kies deze stand om de videosignalen weer te geven als RGB-signalen. Kies deze instelling als de kleuren te intens lijken en donkere partijen dichtlopen in egaal zwarte vlakken. Resolution Auto Kies deze instelling om de resolutie van de videosignalen die worden geproduceerd via de HDMI OUT aansluiting automatisch te laten bepalen. 480I/576I Laat de videosignalen door de HDMI OUT aansluiting produceren met de geselecteerde resolutie. De resolutie kan worden gewijzigd door op RESOLUTION te drukken, maar Auto kan niet worden geselecteerd. 480P/576P 720P 1080I 1080P HDMI Audio Out Bitstream Kies hiervoor om HDMI-audiosignalen direct te produceren. PCM Kies hiervoor om HDMI-audiosignalen om te zetten naar 2-kanaals audiosignalen. Re encode Wanneer er een BD met secundaire audio en interactieve audio wordt afgespeeld, worden de twee audiosignalen gemengd en omgezet naar DTS audio voor weergave. Off Kies hiervoor wanneer u niet wilt dat audiosignalen worden geproduceerd via de HDMI-uitgangsaansluiting. Control

Kies deze stand om de speler te bedienen met de afstandsbediening van een AV-apparaat dat is aangesloten met een HDMI-kabel. Zie tevens pagina 41. Off Kies deze stand als u de speler niet wilt bedienen met de afstandsbediening van een AV-apparaat dat is aangesloten met een HDMI-kabel. HDMI Deep Color 30bits Kies deze instelling wanneer u videosignalen met 30 bits kleurdiepte wilt laten produceren. 36bits Kies deze instelling wanneer u videosignalen met 36 bits kleurdiepte wilt laten produceren.

Kies deze instelling wanneer u videosignalen met 24 bits kleurdiepte wilt laten produceren. HDMI 1080P 24Hz

Kies deze instelling wanneer Resolutie is ingesteld op Auto of 1080P en er 1080p/24 videosignalen worden gestuurd naar een TV die geschikt is voor 1080p/24 signalen. Off Kies deze instelling wanneer Resolutie is ingesteld op 1080P en er 1080p/60 videosignalen worden gestuurd naar een TV die geschikt is voor 1080p/60 signalen. HDMI 3D Auto Bij 3D-discs kan de disc worden afgespeeld met 3D-weergave. Off Er worden geen 3D-beelden weergegeven. 3D Notice Yes Hiermee stelt u in of de 3D-kennisgeving wel of niet moet worden getoond wanneer er 3D-beelden worden weergegeven. NoGeavanceerde instellingen78

Geavanceerde instellingen

Instelling Opties Beschrijving Network IP Setting Kies deze instelling om het IP-adres van de speler en de DNS-server in te stellen (pagina 80). Proxy Server Stel alleen een proxy-server in als uw Internet-provider dat vereist (pagina 81). Information Toont de waarden voor het MAC-adres, IP-adres, subnetmasker, standaard gateway, DNS-server (primair) en DNS-server (secundair). Connection Test Kies dit item om de netwerkverbinding te testen (pagina 81). Internet Connection Enable Kies deze instelling wanneer u verbinding wilt maken met het internet. Disable Kies deze instelling wanneer u geen verbinding wilt maken met het internet. BD-Live Connection Permitted Alle discs mogen verbinding maken met BD-LIVE. Partial Permitted Alleen discs die gegarandeerd veilig zijn mogen verbinding maken met BD-LIVE. Prohibited Geen enkele disc mag verbinding maken met BD-LIVE. DLNA Enable Kies deze instelling wanneer u verbinding wilt maken met een DLNA-server. Disable Kies deze instelling wanneer u geen verbinding wilt maken met een DLNA-server. Interface Ethernet Selecteren als een LAN-kabel wordt gebruikt voor aansluiting op het netwerk. Wireless Selecteren voor draadloze verbinding met het netwerk. Wireless Setting Voer de instellingen uit voor een draadloze netwerkverbinding (blz. 47). Language OSD beschikbare talen Hier kunt u uit de talenlijst de gewenste taal voor de beeldschermaanduidingen kiezen. Audio

• Bij sommige discs is het mogelijk dat er niet kan worden overgeschakeld naar de gekozen taal. beschikbare talen Kies uit de talenlijst de gewenste taal om dialogen en commentaar in te horen voor zowel BD-ROM als DVD-Video-discs. Als er een taal is gekozen die niet op de BD/DVD voorkomt, wordt er automatisch een van de wel aanwezige talen gekozen en weergegeven. Subtitle

• Bij sommige discs is het mogelijk dat er niet kan worden overgeschakeld naar de gekozen taal. beschikbare talen Kies uit de talenlijst de gewenste taal om de ondertiteling in weer te geven voor zowel BD-ROM als DVD-Video-discs. Als er een taal is gekozen die niet op de BD/DVD voorkomt, wordt er automatisch een van de wel aanwezige talen gekozen en weergegeven. Menu

• Bij sommige discs is het mogelijk dat er niet kan worden overgeschakeld naar de gekozen taal. beschikbare talen Kies uit de talenlijst de gewenste taal om de menu’s in weer te geven voor zowel BD-ROM als DVD-Video-discs. Als er een taal is gekozen die niet op de BD/DVD voorkomt, wordt er automatisch een van de wel aanwezige talen gekozen en weergegeven. Playback Angle Mark

Kies deze instelling om het teken dat aangeeft dat er meerdere camerastandpunten beschikbaar zijn weer te laten geven op het TV-scherm (pagina 58). Off Kies deze instelling om het teken dat aangeeft dat er meerdere camerastandpunten beschikbaar zijn niet weer te laten geven op het TV-scherm. PIP Mark

Kies deze instelling om het teken dat aangeeft dat er een inzetbeeld (PIP) beschikbaar is weer te laten geven op het TV-scherm. Off Kies deze instelling om het teken dat aangeeft dat er een inzetbeeld (PIP) beschikbaar is niet weer te laten geven op het TV-scherm. Secondary Audio Mark

Kies deze instelling om het teken dat aangeeft dat er secundaire audiosignalen beschikbaar zijn weer te laten geven op het TV-scherm (pagina 62). Off Kies deze instelling om het teken dat aangeeft dat er secundaire audiosignalen beschikbaar zijn niet weer te laten geven op het TV-scherm. DivX(R) VOD DRM Registration Code Toont de registratiecode van de speler die vereist is voor het afspelen van DivX VOD-bestanden (pagina 15). Internet Setting Permitted Materiaal van het internet kan worden gebruikt zonder het wachtwoord in te voeren. Partial Permitted Het wachtwoord moet worden ingevoerd voor materiaal van het web gebruikt kan worden. Prohibited Er kan geen materiaal van het web gebruikt worden. Disc Auto Playback

Discs worden automatisch afgespeeld zodra ze in het toestel gedaan worden. Off Een disc die in het toestel gedaan wordt, begint niet automatisch te spelen. Last Memory

Kies deze instelling om het punt waar u het afspelen heeft gestopt op te slaan, ook wanneer de disclade wordt geopend of het toestel uit (standby) wordt gezet. Off Kies hiervoor wanneer u alleen de standaard hervattingsfunctie wilt gebruiken (pagina 63). PBC (Play Back Control)

Kies deze instelling om Video-CD’s (Ver. 2.0) met PBC af te spelen via het discmenu. Off Kies hiervoor om Video-CD’s (Ver. 2.0) met PBC niet af te spelen via het discmenu.Geavanceerde instellingen 79

Geavanceerde instellingen

Instelling Opties Beschrijving Setup Navigator Maak de instellingen via het Setup Navigator menu. Zie pagina 52 voor verdere informatie. Security Change Password Registreer (wijzig) het wachtwoord voor de kinderslot-instellingen of voor het ontgrendelen om een kinderslot-beveiligde DVD-Video af te spelen (pagina 82). Parental Control Wijzig het kinderslot-niveau van de speler (pagina 82). Country Code Wijzig de land/gebiedscode (pagina 82). Options Screen Saver Off De schermbeveiliging wordt niet ingeschakeld. 1 min De schermbeveiliging wordt ingeschakeld als er meer dan één/twee/drie minuten geen handeling wordt verricht. Bedienen van de afstandsbediening kan de schermbeveiliging uitschakelen. 2 min 3 min Auto Power Off Off Kies deze stand als u de stroom niet automatisch wilt laten uitschakelen. Dit is de standaardinstelling voor modellen die niet voor Europa bestemd zijn. 10 min De stroom wordt automatisch uitgeschakeld als er meer dan 10/20/30 minuten geen handeling wordt verricht. De standaardinstelling voor modellen voor Europa is 30 minuten. 20 min 30 min Quick Start On Kies deze instelling om de tijd die nodig is om op te starten korter te maken.

Kies deze instelling om het toestel normaal op te laten starten. Update Disc Kies de manier waarop de software bijgewerkt moet worden. (pagina 83) USB Storage Network Load Default Laat de instellingen terugzetten op de fabrieksinstellingen. System Information Controleer het systeemversienummer. Disc Auto Update

Toont het software-updatescherm wanneer de disc met het updatebestand voor de speler wordt geladen. Off Het software-updatescherm moet met de hand worden geopend. (pagina 83) BUDA BUDA Information Tonen en instellen van de BUDA-gegevens op de aangesloten USB apparatuur. BUDA Setup Karaoke Setup Karaoke Switch

Selecteren als Karaoke niet wordt gebruikt. On Selecteren als Karaoke wordt gebruikt. Microphone Setup Mic Volume Selecteren om het volume van uw microfoon af te stellen. Gebruik / voor aanpassing van het MIC-geluid op het aanpassingenscherm. Mic Echo Selecteren om het niveau van de resonantie van de microfoon aan te passen. Gebruik / voor aanpassing van het MIC-geluid op het aanpassingenscherm. Vocal Cancel

Selecteren als u Vocal Cancel wilt uitschakelen. On Selecteren als u Vocal Cancel wilt inschakelen.Geavanceerde instellingen80

Geavanceerde instellingen

Instellen van de video

1. Kies en maak de instelling voor Display

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Selecteer een onderdeel en wijzig de

instelling. Gebruik / om het gewenste item te selecteren en gebruik vervolgens

om de instelling te wijzigen. Druk op RETURN om het instelscherm te sluiten wanneer u klaar bent. Onderdeel Beschrijving Brightness Kies deze instelling om de helderheid van het TV-scherm te regelen. Contrast Kies deze instelling om het contrast van het TV-scherm te regelen. Hue Kies deze instelling om de kleurbalans (tussen rood en groen) van het TVscherm te regelen. Saturation Kies deze instelling om de kleurverzadiging van het TV-scherm te regelen.

De luidsprekerinstellingen aanpassen

1. Kies en maak de instelling voor Audio

Next Screen. Gebruik / / / om de instelling te kiezen en druk dan op ENTER

2. Er verschijnt een foto van luidsprekers

op het scherm. Selecteer de speaker met de cursor en druk op ENTER.

/ om Trim of Delay te kiezen en druk op ENTER.

4. Gebruik de cursor

/ om de instelling aan te passen, en druk daarna op ENTER.

Stel de luidsprekerinstellingen in terwijl u naar een geluid luistert.

1. Kies en maak de instelling voor Audio

Next Screen. Gebruik / / / om de instelling te kiezen en druk dan op ENTER

2. Een testtoon wordt weergegeven. De

luidsprekers worden automatisch ingeschakeld.

3. Er verschijnt een afbeelding van

luidsprekers op het scherm. Druk op ENTER als de luidspreker die u wilt instellen is geselecteerd.

/ om Trim of Delay te selecteren, en druk daarna op ENTER. 5 Gebruik / om de instelling aan te passen, en druk daarna op ENTER. *1ms = 30 cm

Instellen van het IP-adres

1. Kies en maak de instelling voor

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Stel het IP-adres in.

Druk op / / / om het IP-adres van de speler of de DNS-server in te stellen en druk dan op ENTER

– Het IP-adres van de speler wordt automatisch verkregen. Kies deze stand bij gebruik van een breedband-router of een breedband-modem met een DHCP (Dynamic Host Configuration Protocol) serverfunctie. Het IP-adres van deze speler wordt dan automatisch toegewezen via de DHCP-server.

– Het IP-adres van de speler moet handmatig worden ingesteld. Voer met de cijfertoetsen (van 0 t/m 9) het IP-adres, het subnet-masker en de defaultgateway in. Opmerking

Zie voor nadere informatie over de functies van de DHCP-server de gebruiksaanwijzingen van uw netwerk-apparatuur.

Voor handmatig invoeren van het IP-adres kan het nodig zijn om uw Internet-provider of uw netwerkbeheerder te raadplegen.Geavanceerde instellingen 81

Geavanceerde instellingen

Instellen van de proxy-server Stel alleen een proxy-server in als uw Internet- provider dat voorschrijft.

1. Kies en maak de instelling voor Network

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Kies en maak de instelling voor Use of

Not use onder Proxy Server. Gebruik / om de instelling te kiezen en druk dan op .

Use – Kies deze stand wanneer u een proxy-server gebruikt.

Not use – Kies deze stand wanneer u geen proxyserver gebruikt. Als u hebt gekozen voor Use , kunt u doorgaan met stap 3.

3. Kies en maak de instelling voor Server

Select Method. Gebruik / om de instelling te kiezen en druk dan op .

IP Address – Voer het IP-adres in.

4. IP-adres of server-naam invoeren.

Gebruik de cijfertoetsen (van 0 t/m 9) om de getallen in te voeren als u hebt gekozen voor het IP-adres in stap 3. Gebruik / om de cursor te verplaatsen. Wanneer Server Name wordt geselecteerd bij stap 3, kunt u de cijfertoetsen (0 t/m 9) gebruiken om het softwaretoetsenbord te openen. Gebruik nu / / / om tekens en items te selecteren en druk vervolgens op ENTER om deze in te voeren.

5. Ingang Port Number.

Druk op en gebruik de cijfertoetsen (0 t/m 9) om het getal in te voeren.

6. Druk op ENTER om uw keuze vast te

Aangeven van de netwerkinstellingen

Kies en maak de instelling voor Network

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

De instellingen voor het MAC-adres, IP- adres, subnetmasker, de default gateway en de DNS-server (primaire en secundaire) worden getoond. Wanneer Auto Set IP Address staat ingesteld op On, worden de automatisch verkregen waarden getoond. Opmerking

[0.0.0.0] wordt getoond wanneer er nog geen IP-adres is ingesteld.

Testen van de netwerkverbinding

Kies en maak de instelling voor Network

Start. Gebruik / om de instelling te kiezen en druk dan op ENTER

[Network is OK.] zal verschijnen wanneer de test klaar is Als er enige andere mededeling verschijnt, moet u de aansluitingen en/of de instellingen controleren (pagina’s 46 en 80).

Overschakelen op een andere taal bij de taalinstelling

1. Kies de Language en stel deze in.

Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Kies en maak de instelling voor OSD,

Audio, Subtitle of Menu. Gebruik / om de instelling te kiezen en druk dan op ENTER

3. Selecteer de gewenste taal en stel deze

in. Gebruik / om de instelling te kiezen en druk dan op ENTER

Als er een taal is gekozen die niet op de BD/DVD voorkomt, wordt er automatisch een van de wel aanwezige talen gekozen en weergegeven.

Wissen van gegevens die zijn toegevoegd aan Blu-ray discs en applicatiegegevens Ga als volgt te werk voor het wissen van gegevens die zijn toegevoegd aan Blu-ray discs (gegevens verkregen door downloaden met BD-LIVE en gegevens gebruikt door de BONUSVIEW-functie) en applicatiegegevens. Waarschuwing

Het wissen van de gegevens kan enige tijd vergen.

Haal in geen geval de stekker uit het stopcontact terwijl de gegevens gewist worden.

1. Kies en maak de instelling voor BUDA

BUDA Setup. Gebruik / om de instelling te kiezen en druk dan op ENTER

Druk op ENTER .Geavanceerde instellingen82

Geavanceerde instellingen

Registreren of wijzigen van uw wachtwoord Ga als volgt te werk voor het registreren of wijzigen van het wachtwoord dat vereist is voor de kinderslot-instellingen. Over het standaard wachtwoord van dit toestel Het standaard wachtwoord is [0000]

Dit toestel kan om een wachtwoord vragen wanneer u het wachtwoord wilt veranderen.

Als u dit toestel reset, wordt ook uw wachtwoord teruggezet op de standaardinstelling.

1. Kies en maak de instelling voor Security

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Voer uw wachtwoord in.

Gebruik de cijfertoetsen (0 t/m 9) om het getal in te voeren en druk dan op ENTER

het vast te leggen. Gebruik / om de cursor te verplaatsen.

3. Voer opnieuw uw wachtwoord in.

Gebruik de cijfertoetsen (0 t/m 9) om het getal in te voeren en druk dan op ENTER

het vast te leggen. Gebruik / om de cursor te verplaatsen.

Om uw wachtwoord te wijzigen, voert u eerst het eerder gekozen wachtwoord in en daarna uw nieuwe wachtwoord. Opmerking

Het is aan te raden uw wachtwoord op een veilige plaats te noteren.

Als u het wachtwoord vergeet, zet u eerst de speler terug op de fabrieksinstelling en dan registreert u opnieuw uw wachtwoord (pagina 84).

Wijzigen van het kinderslotniveau voor het bekijken van DVD’s/BD-ROM’s Sommige DVD-Video discs die gewelddadige scènes e.d. bevatten, zijn beveiligd met kinderslotniveaus (controleer de vermelding op de verpakking van de disc e.d.). Om het bekijken van dergelijke discs verder te beperken, stelt u het kinderslotniveau van de speler lager in dan dat van de discs.

1. Kies en maak de instelling voor Security

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Voer uw wachtwoord in.

Gebruik de cijfertoetsen (0 t/m 9) om het getal in te voeren en druk dan op ENTER

het vast te leggen. Gebruik / om de cursor te verplaatsen.

3. Kies een ander niveau.

Gebruik / om de instelling te wijzigen en druk dan op ENTER om die vast te leggen. Opmerking

Het niveau kan worden ingesteld op Off of van Level1 tot Level8. Bij instellen op Off is er geen afspeelbeperking.

Wijzigen van de land/gebiedscode

1. Kies en maak de instelling voor Security

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

2. Voer uw wachtwoord in.

Gebruik de cijfertoetsen (0 t/m 9) om het getal in te voeren en druk dan op ENTER

het vast te leggen. Gebruik / om de cursor te verplaatsen.

3. Wijzig de land/gebiedscode.

Gebruik / om de instelling te wijzigen en druk dan op ENTER om die vast te leggen. Zie pagina 85.Geavanceerde instellingen 83

Geavanceerde instellingen

Software bijwerken De software van de speler kan worden bijgewerkt via één van de onderstaande methodes.

• Gebruiken van een USB-geheugenapparaat. Productinformatie over deze speler kunt u vinden op de Pioneer website. Controleer de website vermeld op pagina 10 voor informatie over updates en serviceberichten voor uw Blu- ray disc speler. Waarschuwing

• Het netsnoer en de USB-flashdrive/schijf mogen niet tijdens het updaten van de software worden verwijderd. Ook mag het apparaat niet opnieuw worden opgestart door de

STANDBY/ON-toets 5 seconden of langer in te drukken. Anders wordt de updateprocedure onderbroken en kan er een storing in het apparaat optreden.

• Het bijwerken van de software bestaat uit twee delen: downloaden en updaten. Beide processen kunnen enige tijd vergen.

• Tijdens het bijwerken van de software zijn andere bedieningsfuncties non-actief. Wanneer het bijwerken gestart is, kunt u het niet meer annuleren.

Updaten via het internet Opmerking

Afhankelijk van uw Internetverbinding kan het downloaden soms nogal lang duren.

zijn handelingen die door de gebruiker verricht moeten worden (deze dienen voor het downloaden van de software vanaf het Internet).

zijn handelingen die (automatisch) door de speler verricht worden (deze dienen voor het updaten van de software).

1. Maak verbinding met het Internet.

2. Zorg dat het afspelen gestopt is en laat

het Home Menu scherm verschijnen. Druk op HOME MENU

Gebruik / om de instelling te kiezen en druk dan op ENTER

4. Kies en maak de instelling voor Options

Start. Gebruik / om de instelling te kiezen en druk dan op ENTER

5. Kies de Start en stel deze in.

6. Het downloaden van de software

begint. De voortgang van het downloaden wordt op het scherm getoond.

Afhankelijk van uw Internetverbinding kan het downloaden soms geruime tijd vergen.

7. Het bijwerken begint.

Het bijwerken van de software kan enige tijd vergen.

8. Het bijwerken is voltooid.

Dit toestel zal automatisch opnieuw opstarten.Geavanceerde instellingen84

Geavanceerde instellingen

Updaten via een USBgeheugenapparaat/disc Opmerking

Wanneer er op de Pioneer website een updatebestand beschikbaar is, kunt u dit met uw computer downloaden naar een USB-geheugenapparaat of disc. Lees eerst zorgvuldig de instructies voor het downloaden van updatebestanden op de Pioneer website.

Sla het updatebestand op in de rootmap van het USB-geheugenapparaat of van de disc. Sla het bestand niet in een andere map op.

Plaats geen andere bestanden dan het updatebestand op het USB-geheugenapparaat of op de disc.

Om de update uit te voeren met een disc, moet u een CD-R of CD-RW disc gebruiken.

De speler biedt ondersteuning voor USBgeheugenapparatuur die geformatteerd is met een FAT32/16 bestandssysteem. Als u het USB-geheugenapparaat op uw computer formatteert, gebruik dan de onderstaande instellingen. – Bestandssysteem: FAT32 – Afmetingen allocatie-eenheden: Standaard afmetingen allocatie-eenheden

Sla alleen het meest recente updatebestand op uw USB-geheugenapparaat of disc op.

Gebruik geen USB-verlengkabel om uw USB- geheugenapparaat aan te sluiten op de speler. Gebruik van een USB-verlengkabel kan ervoor zorgen dat de speler niet meer correct werkt.

betreffen hendelingen die door de gebruiker moeten worden uitgevoerd.

zijn handelingen die (automatisch) door de speler verricht worden (deze dienen voor het updaten van de software).

1. Sluit het USB-geheugenapparaat aan

of doe de disc met het updatebestand in het toestel.

2. Zorg dat het afspelen gestopt is en laat

het Home Menu scherm verschijnen. Druk op HOME MENU

Gebruik / om de instelling te kiezen en druk dan op ENTER

4. Kies en maak de instelling voor Options

Start. Gebruik / om de instelling te kiezen en druk dan op ENTER

5. Kies de Yes en stel deze in.

Gebruik / / / om Yes te selecteren en druk hierna op ENTER

6. Het bijwerken begint.

Het bijwerken van de software kan enige tijd vergen.

7. Het bijwerken is voltooid.

Alle instellingen terugstellen op de oorspronkelijke fabrieksinstellingen

1. Controleer of de speler staat

2. Zorg dat het afspelen gestopt is en laat

het Home Menu scherm verschijnen. Druk op HOME MENU

instellingen. Gebruik / om de instelling te kiezen en druk dan op ENTER

4. Kies en maak de instelling voor Options

Next Screen. Gebruik / om de instelling te kiezen en druk dan op ENTER

5. Kies de OK en stel deze in.

Gebruik / om de instelling te kiezen en druk dan op ENTER

STANDBY/ON om het apparaat uit te schakelen.

STANDBY/ON om het apparaat in te schakelen. Opmerking

Nadat u alle instellingen hebt teruggesteld op de fabrieksinstellingen, gebruikt u de Setup Navigator om de speler terug te stellen (pagina 52).Geavanceerde instellingen 85

Geavanceerde instellingen

Land/gebiedscodetabel Naam land/gebied, land/gebiedscode, invoercode Anguilla, ai, 0109Antigua en Barbuda, ag, 0107Argentinië, ar, 0118Armenië, am, 0113Australië, au, 0121Oostenrijk, at, 0120Azerbeidzjan, az, 0126Bahama’s, bs, 0219Barbados, bb, 0202Wit-Rusland, by, 0225België, be, 0205Belize, bz, 0226Bermuda, bm, 0213Brazilië, br, 0218Bulgarije, bg, 0207Canada, ca, 0301Kaaimaneilanden, ky, 1125Chili, cl, 0312China, cn, 0314Colombia, co, 0315Kroatië, hr, 0818Cyprus, cy, 0325Tsjechische Republiek, cz, 0326Denemarken, dk, 0411Dominica, dm, 0413Dominicaanse Republiek, do,

Oekraïne, ua, 2101Groot-Brittannië, gb, 0702Verenigde Staten van Amerika, us, 2119Uruguay, uy, 2125Oezbekistan, uz, 2126Venezuela, ve, 2205Virgineilanden, Britse, vg, 2207Geavanceerde instellingen86

Geavanceerde instellingen

Hoofdstuk 9 Verhelpen van storingen Verkeerde bediening kan vaak de oorzaak zijn van een schijnbare storing of foutieve werking. Wanneer u denkt dat er iets mis is met dit toestel, controleert u eerst de onderstaande punten. Soms ligt de oorzaak van het probleem bij een ander apparaat. Controleer daarom ook de andere componenten en elektrische apparatuur die gebruikt wordt. Als u het probleem aan de hand van de gegeven maatregelen niet kunt verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiele Pioneer servicecentrum of met uw vakhandelaar om het apparaat te laten repareren. Beeld Probleem Controle OplossingEr verschijnt geen beeld of er is iets ernstig mis met het beeld.Is de videokabel naar behoren aangesloten?

Sluit elke kabel naar behoren aan overeenkomstig de aan te sluiten apparaten (pagina 41).

Koppel de kabel los (audio/videokabel of HDMI-kabel) en sluit deze vervolgens weer stevig en volledig aan.Is de videokabel misschien beschadigd?Als de kabel beschadigd is, vervangt u die door een nieuwe.Is de ingang op de aangesloten televisie juist ingesteld?Lees de handleiding van de aangesloten apparatuur en schakel over naar de juiste ingang.Is de video-uitgangsresolutie juist ingesteld?Druk op RESOLUTION om de video-uitgangsresolutie te kiezen voor de HDMI OUT-aansluiting (pagina 18).

Is de speler aangesloten met een ander soort HDMI-kabel dan een High Speed HDMI

-kabel (dus een Standard HDMI

Gebruikt u een HDMI-kabel met ingebouwde equalizer?1080p of Deep Color videosignalen kunnen niet altijd goed worden weergegeven, afhankelijk van de gebruikte HDMI-kabel of de instellingen van de speler. Als u videosignalen wilt weergeven met 1080p of Deep Color, sluit u het TV-toestel aan met een High Speed HDMI

-kabel zonder ingebouwde equalizer, en stelt u de speler terug via Setup Navigator (pagina 52).Is er een DVI-apparaat aangesloten?Het beeld kan soms niet juist worden weergegeven als er een DVI-apparaat is aangesloten.Staat Color Space juist ingesteld?Verander de Color Space instelling (pagina 77).Er verschijnt geen beeld of het is geen high definition beeld bij afspelen van Blu-ray discs.Bij sommige discs kunnende videosignalen mogelijk niet geproduceerd worden via de VIDEO-uitgang. In dat geval maakt u de aansluiting met een HDMI-kabel (pagina 41).

Er is storing in beeld tijdens afspelen.

Het beeld is te donker.

Deze speler ondersteunt Rovi analoge kopieerbeveligingstechnologie. Bij sommige TV-toestellen (zoals die met een ingebouwde videorecorder) kan het beeld niet juist worden weergegeven bij afspelen van een kopieerbeveiligde DVD-titel. Dit is geen storing.

Als de speler op de TV is aangesloten via een DVD-recorder/videorecorder e.d., kan het beeld niet juist worden weergegeven vanwege analoge kopieerbeveiliging. Sluit de speler rechtstreeks op uw TV aan.

Het beeld is uitgerekt.

De randen van het beeld zijn afgesneden.

De beeldverhouding kan niet worden omgeschakeld.Staat de beeldverhouding van het TV-toestel juist ingesteld?Lees de handleiding van het TV-toestel en stel de TV-beeldverhouding juist in.Staat TV Screen juist ingesteld? Verricht de TV Screen zorgvuldig (pagina 76).Als er videosignalen worden uitgestuurd met een resolutie van 1080/50i, 1080/50p, 720/50p, 1080/24p, 1080/60i, 1080/60p of 720/60p via de HDMI OUT-aansluiting, kunnen de beelden worden weergegeven met een beeldverhouding van 16:9, ook al staat het onderdeel TV Screen ingesteld op 4:3 Pan&Scan (pagina 76).De beeldweergave hapert of stopt.De beeldweergave kan onderbroken worden wanneer de resolutie van het opgenomen videosignaal omschakelt. Druk op RESOLUTION om een andere instelling te kiezen dan Auto (pagina 77).Bij het afspelen van een 3D-schijf worden geen 3D-beelden weergegeven.

Gebruik een HDMI-kabel (High Speed HDMI /™-kabel) om de speler op uw tv aan te sluiten.

Het is mogelijk dat uw televisie het 'HDMI 3D mandatory format' niet ondersteunt.Verhelpen van storingen 87

Verhelpen van storingen

Er klinkt geen geluid.

Het geluid wordt niet goed weergegeven.

Wordt de disc afgespeeld met vertraagde weergave?

Wordt de disc snel doorzocht in voorwaartse of achterwaartse richting? Er zal geen geluid klinken tijdens vertraagde weergave of snel vooruit- of terugzoeken. Zijn de audiokabels goed aangesloten?

Sluit elke kabel naar behoren aan overeenkomstig de aan te sluiten apparaten (pagina 41).

Steek de stekker stevig helemaal in de aansluitbus. Is de audiokabel misschien beschadigd? Als de kabel beschadigd is, vervangt u die door een nieuwe. Staat Audio Output juist ingesteld? Stel Audio Output correct in aan de hand van de aangesloten apparatuur (pagina 77). Zijn de aangesloten apparaten juist ingesteld? Lees de handleiding van de aangesloten apparatuur en controleer de instellingen voor ingangskeuze, geluidssterkte, de luidsprekerinstellingen enz. Er wordt geen meerkanaals-geluid weergegeven. Is er gekozen voor meerkanaals- geluidsweergave? Gebruik het menuscherm of de AUDIO -instelling om de geluidsweergave van de disc over te schakelen naar meerkanaals-geluid. Er komt geen geluid uit de surround- of middenluidspreker.

Controleer of de luidsprekers op de juiste wijze zijn aangesloten.

Controleer de volume-instelling in de Speaker Setup voor het Audio Menu (pagina 77). Er komt geen geluid uit de subwoofer. Als het audiosignaal dat wordt afgespeeld geen bascomponent heeft, dan komt er geen geluid uit de subwoofer. Controleer de volume-instelling in de Speaker Setup voor het Audio Menu (pagina 77). Teveel ruis tijdens de radio-ontvangst.

Sluit een antenne aan en zet deze op de beste ontvangstpositie.

Plaats een FM-antenne buitenshuis.

Schakel de elektrische apparatuur uit die het geruis mogelijk veroorzaakt of verwijder deze apparatuur van dit systeem. Afspelen Probleem Controle Oplossing

De disc wordt niet afgespeeld.

De disclade gaat automatisch open. Is de disc wel van een type waarvoor deze speler geschikt is? Controleer of de disc van een type is dat in deze speler kan worden afgespeeld (pagina 11). Is het bestand van een type waarvoor deze speler geschikt is?

Controleer of het bestand van een type is dat in deze speler kan worden afgespeeld (pagina 15).

Controleer of het bestand niet beschadigd is. Zijn er krassen op de disc? Discs met krassen kunnen niet altijd goed worden afgespeeld. Is de disc vuil? Maak de disc schoon (pagina 95). Is er wellicht een etiket of sticker op de disc geplakt? Misschien is de disc krom en niet afspeelbaar. Is de disc goed in de lade gelegd?

Plaats de disc met de bedrukte label-kant boven.

Leg de disc precies midden in de uitsparing van de disclade. Is het regionummer wel juist? Zie pagina 13 voor de regionummers van discs die kunnen worden afgespeeld in deze speler. Het beeld bevriest en de toetsen op het voorpaneel en de afstandsbediening werken niet meer.

STOP om het afspelen even te stoppen en start dan het afspelen opnieuw.

Als het stoppen van de weergave niet lukt, drukt u op

STANDBY/ON op het voorpaneel van de speler om de stroom uit te schakelen en dan schakelt u de stroom weer in.

Druk langer dan 5 seconden op

STANDBY/ON van de speler. Het apparaat wordt weer opgestart en kan weer worden bediend. De ondertiteling kan niet omgeschakeld worden. De ondertiteling kan niet worden omgeschakeld voor discs die zijn opgenomen met een DVD- of Blu-ray recorder. Nadat er een disc is geplaatst, blijft de aanduiding Loading verlicht en begint het afspelen niet. Zijn er misschien te veel bestanden opgenomen op de disc? Wanneer er een disc met opgenomen bestanden wordt geplaatst, kan het laden en lezen van de disc wel eens minutenlang duren, afhankelijk van het aantal bestanden op de disc.

) wordt aangegeven in bestandsnamen e.d. Bepaalde letters en symbolen die de speler niet kan aangeven, verschijnen als (

op het display. Er verschijnt een waarschuwing voor onvoldoende geheugen tijdens het afspelen van een BD-ROM disc.

Sluit een USB-apparaat aan (pagina 51).

Wis de gegevens die zijn opgeslagen op het aangesloten USB- apparaat uit BUDA Setup (pagina 81).Verhelpen van storingen88

Verhelpen van storingen

HDMI-bedieningsfunctie Probleem Controle Oplossing De HDMI- bedieningsfunctie werkt niet. Is de HDMI-kabel correct aangesloten? Sluit de Flat Screen TV aan op het HDMI OUT -aansluitpunt (pagina 41) om de Control-functie te kunnen gebruiken. Is de HDMI-kabel die u gebruikt wel een High Speed HDMI

kabel? Gebruik een High Speed HDMI

-kabel. De HDMI-bedieningsfunctie werkt mogelijk niet naar behoren als er een ander soort HDMI-kabel dan een High Speed HDMI

-kabel wordt gebruikt. Is uw deze speler aangesloten op de TV met een HDMI-kabel voor beeldweergave? Als er videosignalen worden weergegeven via een andere aansluiting dan de HDMI OUT -aansluiting, zullen de HDMI-bedieningsfuncties niet werken. Maakt de aansluiting op de TV met een HDMI-kabel (pagina 41). Is het aangesloten apparaat wel geschikt voor de HDMI- bedieningsfunctie?

De HDMI-bedieningsfunctie zal niet werken met apparaten van andere merken die niet geschikt zijn voor de HDMI-bedieningsfunctie, ook al zijn die aangesloten met een HDMI-kabel.

De HDMI-bedieningsfunctie werkt niet als er apparaten die niet geschikt zijn voor de HDMI-bedieningsfunctie zijn aangesloten tussen een apparaat dat geschikt is voor de HDMI-bedieningsfunctie en de speler.

Ook wanneer u een Pioneer product aansluit dat geschikt is voor de HDMI-bedieningsfunctie, is het toch mogelijk dat bepaalde functies soms niet werken. Zie tevens de handleiding van het apparaat dat u aansluit. Staat de HDMI- bedieningsfunctie ingesteld op Aan op het aangesloten apparaat? Schakel de HDMI-bedieningsfunctie in op het aangesloten apparaat. De HDMI-bedieningsfunctie werkt alleen wanneer het onderdeel HDMI-bedieningsfunctie is ingeschakeld voor alle apparaten die zijn aangesloten op de HDMI OUT -aansluiting. Wanneer alle aansluitingen en instellingen voor alle apparaten zijn gemaakt, controleert u of de beelden van de speler goed worden weergegeven op uw Flat Screen TV. (Verricht deze controle tevens na het vervangen van aangesloten apparaten en/of het opnieuw aansluiten van HDMI-kabels.) Als het beeld van de speler niet wordt weergegeven op uw Flat Screen TV, is het mogelijk dat de HDMI-bedieningsfunctie niet goed werkt. Zie tevens de handleiding van het apparaat dat u aansluit. Netwerk Probleem Controle Oplossing

De functie BD-LIVE (Internet-aansluiting) is niet te gebruiken.

De mededeling "No valid id file found!" verschijnt wanneer u probeert de software bij te werken. Verricht de Connection Test (pagina 81). Als nu de mededeling "Networks is OK." wordt aangegeven, controleert u de instellingen voor de proxy-server (pagina 81). Het kan ook zijn dat er een probleem is met uw Internetverbinding. Raadpleeg uw Internetprovider. Het bijwerken van de software verloopt erg traag. Afhankelijk van uw Internetverbinding en enkele andere factoren, kan het bijwerken van de software wel enige tijd vergen. Er verschijnt er een andere mededeling dan "Networks is OK." wanneer de Connection Test wordt uitgevoerd. Verschijnt de melding "Network is FAILED"?

Controleer of deze speler en uw ethernet-hub (of router met hubfuncties) juist zijn aangesloten.

Als het IP-adres wordt verkregen via de DHCP-serverfunctie, controleer dan of de instelling juist is onder de Information (pagina 78). Zie voor nadere details over de DHCP-serverfunctie de gebruiksaanwijzing van uw ethernet-hub (of router met hubfuncties).

Stel het IP-adres handmatig in.

Controleer de werking en de instellingen van de DHCP-serverfunctie van uw ethernet-hub (of router met hubfuncties). Zie voor nadere details over de DHCP-serverfunctie de gebruiksaanwijzing van uw ethernet-hub (of router met hubfuncties).

Als het IP-adres van deze speler handmatig was ingesteld, stelt u dan het IP-adres van deze speler of andere componenten opnieuw in. Werkt uw ethernet-hub (of router met hubfuncties) wel goed?

Controleer de werking en de instellingen van uw ethernet-hub (of router met hubfuncties). Zie voor details de gebruiksaanwijzing van uw ethernet-hub (of router met hubfuncties).

Herstart uw ethernet-hub (of router met hubfuncties).Verhelpen van storingen 89

Verhelpen van storingen

Probleem Controle Oplossing Geen toegang mogelijk tot het apparaat of PC die via het netwerk is aangesloten. Er is internet-beveiligingssoftware geïnstalleerd in het aangesloten apparaat. Er zijn gevallen waarbij geen toegang mogelijk is tot een apparaat met internet-beveiligingssoftware. Het audio-apparaat in het netwerk dat uitgeschakeld is, wordt ingeschakeld. Schakel het audio-apparaat in het netwerk in voordat u dit apparaat inschakelt. Het apparaat aangesloten op het netwerk is niet juist ingesteld. Als de client automatisch geautoriseerd wordt, moet u de corresponderende informatie opnieuw invoeren. Controleer of de verbindingsstatus op “Do not authorize” is ingesteld. Er zijn geen afspeelbare audiobestanden op het apparaat aangesloten op het netwerk. Controleer de audiobestanden opgeslagen op het apparaat aangesloten op het netwerk. Het afspelen begint niet. De apparatuur is losgekoppeld van dit apparaat of de stroomvoorziening. Controleer of de apparatuur correct op dit apparaat en de stroomvoorziening is aangesloten. De PC werkt niet naar behoren. Het corresponderende IP-adres is niet juist ingesteld. Schakel de ingebouwde DHCP-serverfunctie van de router in of maak de netwerkinstellingen handmatig overeenkomstig uw netwerkomgeving. Het IP-adres wordt nu automatisch geconfigureerd. De automatische configuratie zal even duren. Even wachten a.u.b. De audiobestanden die op de apparaten in het netwerk zijn opgeslagen, zoals een PC, kunnen niet worden afgespeeld. Windows Media Player 11 of Windows Media Player 12 is niet op de PC geïnstalleerd. Installeer Windows Media Player 11 of Windows Media Player 12 op de PC. De audiobestanden zijn in een ander formaat dan MP3, WAV (alleen LPCM), MPEG-4 AAC, FLAC of WMA opgenomen. Speel audiobestanden af die zijn opgenomen in MP3, WAV (alleen LPCM), MPEG-4 AAC, FLAC of WMA. Het is mogelijk dat sommige audiobestanden die in deze formaten zijn opgenomen toch niet met het apparaat kunnen worden afgespeeld. Audiobestanden opgenomen in MPEG-4 AAC of FLAC worden afgespeeld op Windows Media Player 11 of Windows Media Player 12. Audiobestanden opgenomen in MPEG-4 AAC of FLAC kunnen niet worden afgespeeld op Windows Media Player 11 of Windows Media Player 12. Probeer een andere server te gebruiken. Zie de handleiding die bij uw server wordt geleverd. Het apparaat aangesloten op het netwerk wordt niet juist bediend. Controleer of het apparaat wellicht beïnvloed wordt door speciale omstandigheden of in de slaapmodus staat. Indien nodig, kunt u proberen om het apparaat opnieuw op te starten. Het apparaat aangesloten op het netwerk geeft geen toestemming voor het uitwisselen van bestanden. Probeer de instellingen te veranderen voor het apparaat aangesloten op het netwerk. De map opgeslagen op het apparaat aangesloten op het netwerk is verwijderd of beschadigd. Controleer de map opgeslagen op het apparaat aangesloten op het netwerk. De netwerkverbindingen kunnen beperkt zijn door de netwerkinstellingen van de computer, de beveiligingsinstellingen enz. Controleer de netwerkinstellingen van de computer, de beveiligingsinstellingen enz. Geen toegang mogelijk tot Windows Media Player 11 of Windows Media Player

In geval van Windows Media Player 11: U bent op het moment op het domein ingelogd via uw PC met Windows XP of Windows Vista geïnstalleerd. In geval van Windows Media Player 12: U bent op het moment op het domein ingelogd via uw PC met Windows 7 geïnstalleerd. In plaats van inloggen op het domein, moet u op de lokale apparatuur inloggen. De audioweergave wordt plotseling gestopt of er zijn storingen. Het audiobestand dat wordt afgespeeld is niet opgenomen in een formaat dat dit apparaat kan afspelen.

Controleer of het audiobestand is opgenomen in een formaat dat door dit apparaat wordt ondersteund.

Controleer of de map beschadigd is of de gegevens verminkt. Zelfs audiobestanden die dit apparaat zou moeten kunnen afspelen, kunnen soms niet worden afgespeeld of worden niet op het display aangegeven. De LAN-kabel is niet goed aangesloten. Sluit de LAN-kabel correct aan. Er is veel dataverkeer op het netwerk terwijl er tevens verbinding is met internet op hetzelfde netwerk. Gebruik 100BASE-TX voor toegang tot de apparaten in het netwerk.Verhelpen van storingen90

Verhelpen van storingen

Probleem Controle Oplossing Er is een verbinding die via een draadloos LAN op hetzelfde netwerk loopt.

Er kan een tekort aan bandbreedte op de 2,4 GHz band zijn die gebruikt wordt door het draadloos LAN. Maak bedrade LANverbindingen die niet via een draadloos LAN lopen.

Plaats het apparaat uit de buurt van apparatuur die elektromagnetische straling uitzendt op de 2,4 GHz band (magnetrons, spelconsoles enz.). Als het probleem hierdoor niet wordt verholpen, moet u de apparatuur die elektromagnetische straling uitzendt uitschakelen. Overige Probleem Controle Oplossing Het toestel gaat niet aan. Is het netsnoer correct aangesloten?

Doe de stekker goed in het stopcontact.

Haal de stekker uit het stopcontact, wacht een aantal seconden en doe de stekker dan weer terug in het stopcontact. Het apparaat wordt zonder waarschuwing uitgeschakeld (OFF). Auto Power O is ingesteld. De display gaat in 1 minuten over op de screen saver-modus en wordt binnen ongeveer 30 minuten uitgeschakeld. De speler wordt automatisch uitgeschakeld. Staat het onderdeel Control ingesteld op

De speler kan tegelijk worden uitgeschakeld met het TV-toestel dat is aangesloten op de HDMI OUT -aansluiting. Als u niet wilt dat de speler tegelijk met de aangesloten TV wordt uitgeschakeld, stelt u Control

(pagina 77). De speler wordt automatisch ingeschakeld. Staat het onderdeel Control ingesteld op

De speler kan tegelijk worden ingeschakeld met het TV-toestel dat is aangesloten op de HDMI OUT -aansluiting. Als u niet wilt dat de speler tegelijk met de aangesloten TV wordt ingeschakeld, stelt u Control in op

(pagina 77). Kan niet via de afstandsbediening worden bediend. Gebruikt u de afstandsbediening niet op te grote afstand van de speler? Gebruik de afstandsbediening binnen 7 meter van de afstandsbedieningssensor. Kunnen de batterijen leeg zijn? Vervang de batterijen (pagina 10). De gemaakte instellingen zijn gewist.

Hebt u wellicht de stekker uit het stopcontact getrokken terwijl de speler nog aan stond?

Is er een stroomonderbreking geweest? Druk altijd op

STANDBY/ON van het voorpaneel van de speler of op

STANDBY/ON van de afstandsbediening, controleer of met POWER OFF de display op het voorpaneel is uitgeschakeld en wacht langer dan 10 seconden alvorens het netsnoer te verwijderen. Let ook vooral goed op als het netsnoer van de speler is aangesloten op de netstroomuitgang van een ander apparaat, want de speler zal dan tegelijk met het andere apparaat worden uitgeschakeld. Een USB-apparaat (externe opslag) werkt niet correct met deze speler. Is het USB-apparaat correct aangesloten?

Schakel de speler eenmaal uit en zet hem dan weer aan.

Schakel de speler eenmaal uit en sluit dan het apparaat voor externe opslag opnieuw aan (pagina 51). Is het USB-apparaat aangesloten via een verlengkabel? Gebruik geen verlengkabel. De speler werkt hier mogelijk niet correct mee. Is het apparaat voor externe opslag aangesloten op

USB -poort via een geheugenkaartlezer of een USB-verdeelhub? Externe opslagapparaten kunnen werken mogelijk niet correct als ze zijn aangesloten op de USB -poort via een geheugenkaartlezer of een USB-verdeelhub. Bevat het externe opslagapparaat verscheidene partities? Externe opslagapparaten kunnen niet herkend worden als ze zijn opgedeeld in meerdere partities. Sommige externe opslagapparaten werken mogelijk helemaal niet. Is het apparaat voor externe opslag schrijfbeveiligd? Schakel de speler eenmaal uit en schakel de schrijfbeveiliging uit. Is het externe opslagapparaat geformatteerd met bestandssysteem FAT16 of FAT32? Alleen externe opslagapparaten die werken met het FAT16 of FAT32 bestandssysteem kunnen worden gebruikt. Schakel de speler eenmaal uit en zet hem dan weer aan. Het displayvenster is donker Druk op DIMMER van de afstandsbediening en selecteer de gewenste helderheid voor de display.Aanhangsel 91

Hoofdstuk 10 Aanhangsel Technische gegevens Algemeen BCS-727/BCS-323 Stroomvereisten AC 110 V tot 240 V, 50 Hz/60 Hz Opgenomen vermogen 190 W (in standby-modus: minder dan 0,5 W) Afmetingen (B x H x D) Circa 430 mm x 345 mm x 62 mm Netto gewicht (circa) 3,4 kg Gebruikstemperatuur 5 °C tot 35 °C Relatieve vochtigheid 5 % tot 85 % Algemeen BCS-HW929/BCS-HF828/BCS-SB626/BCS-FS525 Stroomvereisten AC 110 V tot 240 V, 50 Hz/60 Hz Opgenomen vermogen 105 W (in standby-modus: minder dan 0,5 W) Afmetingen (B x H x D) Circa 430 mm x 345 mm x 62 mm Netto gewicht (circa) 3,3 kg Gebruikstemperatuur 5 °C tot 35 °C Relatieve vochtigheid 5 % tot 85 % Ingangen/uitgangen VIDEO OUT 1,0 V (p-p), 75 ohm, sync negatief, RCA-aansluiting x 1 HDMI IN/OUT (video/audio) 19 pins (HDMI

Versterker BCS-727/BCS-323 Uitgangsvermogen (RMS) THD 30 % Totaal 1100 W Voorzijde 150 W × 2 (4 ohm) Centre 250 W (3 ohm) Achter 150 W × 2 (4 ohm) Sub-Woofer 250 W (3 ohm) Versterker BCS-HW929/BCS-HF828/BCS-SB626/BCS-FS525 Uitgangsvermogen (RMS) THD 30 % Totaal 550 W Voorzijde 150 W × 2 (4 ohm) Sub-Woofer 250 W (3 ohm) Systeem Laser Halfgeleiderlaser Golflengte Standaard PAL/NTSC-kleuren-tv LAN-poort Ethernet-aansluiting x 1, 10BASE-T/100BASE-TX Draadloos LAN (ingebouwde antenne): Geïntegreerde IEEE 802.11n (2,4 GHz band) voor draadloze toegang tot het netwerk, compatibel met 802.11b/g Wi-Finetwerken. USB-busvoeding DC 5 V 500 mA Luidsprekers BCS-727 S-BD421

• Middenluidspreker Type eenweg Afmetingen (B x H x D) 230 mm x 80 mm x 90 mm Gewogen impedantie 3 ohm Netto gewicht 0,7 kg

• Subwoofer Type eenweg Afmetingen (B x H x D) 130,.5 mm x 420 mm x 375

• Subwoofer Type eenweg Afmetingen (B x H x D) 130,5 mm x 420 mm x 375 mm Gewogen impedantie 3 ohm Netto gewicht 4,4 kg Luidsprekers BCS-HF828 S-BD821HF

• Front-luidspreker (links/rechts) Type tweeweg Afmetingen (B x H x D) 207 mm x 100 mm x 100 mm (in de lengte opgesteld) 100 mm x 225 mm x 100 mm (opzij opgesteld) Gewogen impedantie 4 ohm Netto gewicht 0,4 kg

• Subwoofer Type eenweg Afmetingen (B x H x D) 130,5 mm x 420 mm x 375 mm Gewogen impedantie 3 ohm Netto gewicht 4,4 kg Luidsprekers BCS-FS525 S-BD521FS

• Front speaker (Left/Right) Type eenweg Afmetingen (B x H x D) 380 mm x 97 mm/ 87 mm x 110 mm (in de lengte opgesteld) 110 mm x 412 mm x 110 mm (opzij opgesteld) Gewogen impedantie 4 ohm Netto gewicht 0,9 kg

• Subwoofer Type eenweg Afmetingen (B x H x D) 130,5 mm x 420 mm x 375 mm Gewogen impedantie 3 ohm Netto gewicht 4,4 kg

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.Aanhangsel 95

Onderhoud Omgaan met het apparaat Het apparaat verzenden Bewaar de originele verzenddoos en verpakkingsmaterialen. Als u het apparaat moet verzenden, kunt u het apparaat voor een maximale bescherming weer inpakken zoals het oorspronkelijk in de fabriek is gedaan. Houd het oppervlak van de behuizing schoon

• Gebruik geen vluchtige stoffen, zoals insecticiden, in de buurt van het apparaat.

• Als u druk uitoefent wanneer u het apparaat afneemt, kan het oppervlak beschadigd raken.

• Zorg dat de behuizing niet langdurig in aanraking komt met rubberen of plastic producten. Het apparaat reinigen Gebruik een zachte, droge doek om het apparaat te reinigen. Als de oppervlakken extreem vuil zijn, gebruikt u een zachte doek met een milde zeepoplossing. Gebruik geen sterke oplosmiddelen als alcohol, benzine of thinner. Deze producten kunnen het oppervlak van het apparaat beschadigen. Het apparaat onderhouden Het apparaat is een high-tech, precisie- apparaat. Wanneer de optische lens of onderdelen van het schijfstation vuil of versleten zijn, kan dit ten koste gaan van de beeldkwaliteit. Voor meer informatie kunt u contact opnemen met een geautoriseerd servicecentrum bij u in de buurt. Opmerkingen over schijven Omgaan met schijven Raak de afspeelzijde van de schijf niet aan. Houd de schijf aan de randen vast zodat u geen vingerafdrukken op het oppervlak maakt. Plak nooit papier of plakband op de schijf. Schijven opbergen Berg de schijf na het spelen op in het bijbehorende doosje. Stel de schijf niet bloot aan direct zonlicht, of hittebronnen en laat de schijf nooit liggen in een in de zon geparkeerde auto. Schijven reinigen Vingerafdrukken en stof op de schijf kunnen zorgen voor een slechte beeldkwaliteit en geluidsstoringen. Reinig de schijf voordat u deze afspeelt, met een schone doek. Wrijf de schijf voorzichtig vanuit het midden schoon. Gebruik geen sterke oplosmiddelen, zoals alcohol, benzine, thinner, commercieel verkrijgbaar reinigingsmiddelen of anti- statische spray die is bedoeld voor oudere vinyl platen.Aanhangsel96

Belangrijke informatie met betrekking tot de netwerkservices Voor alle informatie, gegevens, documenten, communicaties, downloads, bestanden, teksten, afbeeldingen, foto's, grafische voorstellingen, video's, webcasts, publicaties, hulpprogramma's, bronnen, software, code, programma's, applets, widgets, toepassingen, producten en andere inhoud ('Inhoud') en alle services en aanbiedingen ('Services') die via een derde partij (elk een 'Serviceprovider') wordt geleverd of beschikbaar wordt gesteld, geldt dat de Serviceprovider hier volledig verantwoordelijk voor is. De beschikbaarheid van en toegang tot de Inhoud en Services die via het PIONEER- apparaat door de Serviceprovider worden verschaft kunnen op elk gewenst moment zonder voorafgaande kennisgeving worden gewijzigd, inclusief, maar niet beperkt tot opschorting, verwijdering, beëindiging van alle of een deel van de Inhoud of Services. Als u vragen of problemen hebt met betrekking tot de Inhoud of Diensten, raadpleegt u de website van de Serviceprovider voor de meest actuele informatie. PIONEER is niet verantwoordelijk of aansprakelijk voor de klantenservice met betrekking tot de Inhoud en Diensten. Alle vragen of serviceverzoeken met betrekking tot de Inhoud of Diensten moeten rechtstreeks worden gericht aan de desbetreffende Inhoud en Dienstenproviders. PIONEER is niet verantwoordelijk voor de Inhoud of Diensten die door de Serviceprovider wordt verstrekt of voor de wijzigingen, verwijdering of beëindiging van dergelijke Inhoud of Diensten en biedt geen garantie ten aanzien van de beschikbaarheid of toegankelijkheid van dergelijke Inhoud of Diensten. © 2012 PIONEER CORPORATION. Alle rechten voorbehouden.Información de seguridad Le damos las gracias por la adquisición de este producto Pioneer. Lea a fondo estas instrucciones de utilización para que aprenda a utilizar correctamente su modelo. Después de haber terminado de leer estas instrucciones, guárdelas en un lugar seguro para, en caso de ser necesario, consultarlas en el futuro. El punto exclamativo dentro un triángulo equilátero convenido para avisar el usuário de la presencia de importantes instrucciones sobre el funcionamiento y la manutención en la libreta que acompaña el aparato.La luz intermitente con el símbolo de punta de flecha dentro un triángulo equilátero. Está convenido para avisar el usuario de la presencia de “voltaje peligrosa” no aislada dentro el producto que podría constituir un peligro de choque eléctrico para las personas.ATENCIÓN:PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA. CAUTION
