Producttype	Home cinema audiosysteem (luidsprekerkit)
Merk	PIONEER
Model	HTP-SL100
Configuratie	Satellietluidsprekers (2 voor, 1 midden, 2 surround) + passieve subwoofer
Type satellietluidspreker	Gesloten boekenplank met magnetische afscherming
Type subwoofer	Passief, 16 cm conus
Impedantie satelliet	8 Ω
Impedantie subwoofer	4 Ω
Frequentiebereik satelliet	100 Hz – 20 kHz
Frequentiebereik subwoofer	35 Hz – 2,0 kHz
Gevoeligheid satelliet	81 dB
Gevoeligheid subwoofer	78 dB
Maximaal toelaatbaar vermogen	100 W (per luidspreker)
Afmetingen satelliet (B x H x D)	86,5 x 206 x 85,5 mm
Afmetingen subwoofer (horizontaal)	435 x 121 x 360 mm
Afmetingen subwoofer (verticaal)	108,5 x 435 x 360 mm
Gewicht satelliet	0,7 kg (elk)
Gewicht subwoofer	4,5 kg
Meegeleverde accessoires	Luidsprekerkabels, antislip pads, garantiekaart (Europees model), gebruikershandleiding
Versterkercompatibiliteit	Luidsprekeruitgang 8 Ω voor satellieten, 4 Ω voor subwoofer
Speciale technologieën	Phase Control, automatische beveiliging
Muurbevestiging	Mogelijk voor satellieten (schroeven niet meegeleverd, bevestigingsgat)
Onderhoud	Droge doek; vermijd thinner, benzine, insecticide
Veiligheid	Niet gebruiken bij langdurige vervorming; installeren op stabiel oppervlak; magnetische kaarten uit de buurt van de subwoofer houden
Milieuconformiteit	AEEA – gescheiden recycling verplicht in de EU

Veelgestelde vragen - HTP-SL100 PIONEER

Hoe installeer ik de subwoofer in verticale positie?

Om de subwoofer S-SLW500 in verticale positie te installeren, verwijder eerst de voetjes met een kruiskopschroevendraaier, breng vervolgens de meegeleverde afdekplaatjes aan om de schroefgaten te verbergen. Bevestig daarna de antislip pads op de vier hoeken van het montageoppervlak. Let op: leg het apparaat op zijn zijkant op een doek om krassen te voorkomen.

Hoe bevestig ik de satellietluidsprekers aan de muur?

De satellietluidsprekers (S-SL100-LR en S-SL100CR) hebben een bevestigingsgat. Gebruik geschikte schroeven (niet meegeleverd) met een diameter van 6 tot 8 mm, een kop van 5 mm en een lengte van 10 mm. Zorg ervoor dat de muur sterk genoeg is om het gewicht van de luidspreker (0,7 kg) te dragen. Bij twijfel raden we aan een professional te raadplegen.

Wat te doen als de luidsprekers plotseling stoppen met werken?

Dit kan komen door de zelfbeschermingsfunctie: als het signaal te sterk is, schakelen de luidsprekers tijdelijk uit. Verlaag het volume van de versterker en wacht een paar seconden tot de beveiliging automatisch wordt uitgeschakeld.

Hoe maak ik de luidsprekers schoon?

Gebruik een droge doek om de behuizing af te vegen. Indien nodig, dompel een doek in een verdund neutraal reinigingsmiddel (5 tot 6 delen water) en wring het goed uit voordat u wrijft. Gebruik nooit thinner, benzine, insecticide of andere chemicaliën, omdat dit het oppervlak beschadigt.

Kan ik deze luidsprekers gebruiken met een CRT-televisie?

Ja, de satellieten zijn magnetisch afgeschermd voor gebruik nabij een CRT-televisie. Als er kleurvervorming optreedt, schakel de televisie dan 15 tot 30 minuten uit om de zelfontmagnetisering te activeren. Als het probleem aanhoudt, plaats de luidsprekers dan verder van het scherm.

Wat is de impedantie van de luidsprekers?

De satellietluidsprekers (S-SL100-LR/S-SL100CR) hebben een impedantie van 8 Ω. De subwoofer (S-SLW500) heeft een impedantie van 4 Ω. Zorg ervoor dat u ze aansluit op een versterker die geschikt is voor deze impedanties.

Welke kabels worden meegeleverd en hoe sluit ik de luidsprekers aan?

De luidsprekerkabels worden meegeleverd: 4 m voor elke satelliet (2 voor het voorpaar, 1 voor de center, 2 van 10 m voor de surround) en 3 m voor de subwoofer. Sluit de draad met de gekleurde markering aan op de rode (+) aansluiting en de andere op de zwarte (−). Druk het veerlipje in, steek de draad erin en laat los.

Waar moet ik de surroundluidsprekers plaatsen?

Plaats de surroundluidsprekers aan de zijkanten of iets achter de luisterpositie, op oorhoogte of iets erboven. Optionele stands kunnen worden gebruikt. Vermijd ze te ver van de luisteraar te plaatsen om het surroundeffect niet te verminderen.

Kan de subwoofer dicht bij de televisie worden geplaatst?

Nee, de subwoofer is niet magnetisch afgeschermd. Het kan kleurvervorming op het televisiescherm veroorzaken. Houd het op minstens 10 cm afstand van de televisie en plaats geen magnetische voorwerpen in de buurt.

Hoe pas ik het basniveau aan?

De intensiteit van de subwoofer kan worden aangepast door de afstand tot de muur te veranderen. Stel voor een gebalanceerd geluid de versterker (receiver) in op 'kleine luidsprekers' en de crossover-frequentie op 200 Hz.

GEBRUIKSAANWIJZING HTP-SL100 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

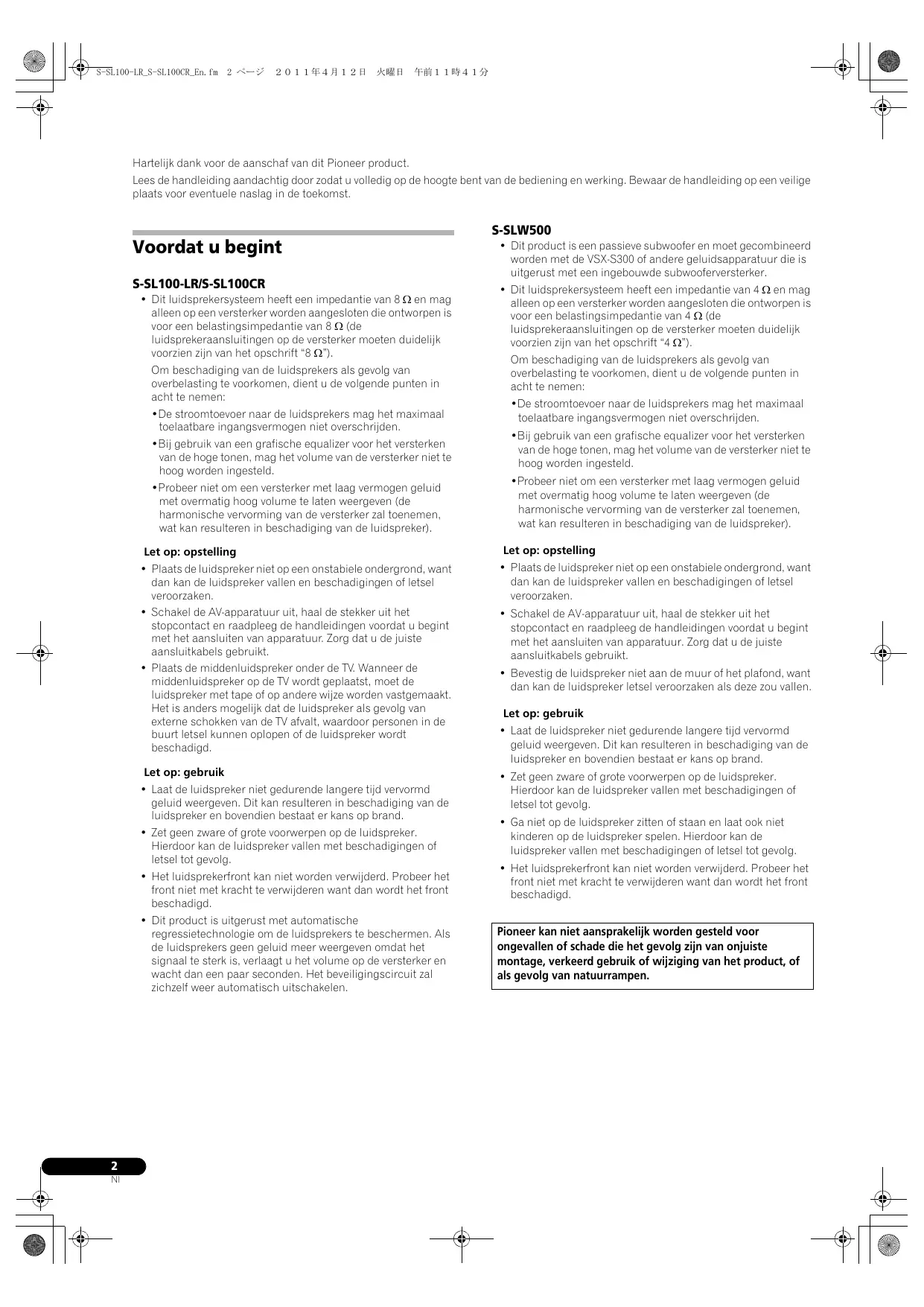

Voordat u begint

S-SL100-LR/S-SL100CR

- Dit luidsprekersysteem heeft een impedantie van 8 Ω en mag alleen op een versterker worden aangesloten die ontworpen is voor een belastingsimpedantie van 8 Ω (de luidsprekeraansluitingen op de versterker moeten duidelijk voorzien zijn van het opschrift "8 Ω").

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.
• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.
• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Plaats de luidspreker niet op een onstabiele ondergrond, want dan kan de luidspreker vallen en beschadigingen of letsel veroorzaken.
• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.
• Plaats de middenluidspreker onder de TV. Wanneer de middenluidspreker op de TV wordt geplaatst, moet de luidspreker met tape of op andere wijze worden vastgemaakt. Het is anders mogelijk dat de luidspreker als gevolg van externe schokken van de TV afvalt, waardoor personen in de buurt letsel kunnen oplopen of de luidspreker wordt beschadigd.

Let op: gebruik

• Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.
• Zet geen zware of grote voorwerpen op de luidspreker. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gevolg.
• Het luidsprekerfront kan niet worden verwijderd. Probeer het front niet met kracht te verwijderen want dan wordt het front beschadigd.
• Dit product is uitgerust met automatische regressietechnologie om de luidsprekers te beschermen. Als de luidsprekers geen geluid meer weergeven omdat het signaal te sterk is, verlaagt u het volume op de versterker en wacht dan een paar seconden. Het beveiligingscircuit zal zichzelf weer automatisch uitschakelen.

S-SLW500

• Dit product is een passieve subwoofer en moet gecombineerd worden met de VSX-S300 of andere geluidsapparatuur die is uitgerust met een ingebouwde subwooferversterker.
• Dit luidsprekersysteem heeft een impedantie van 4 Ω en mag alleen op een versterker worden aangesloten die ontworpen is voor een belastingsimpedantie van 4 Ω (de luidsprekeraansluitingen op de versterker moeten duidelijk voorzien zijn van het opschrift "4 Ω").
  Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:
• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.
• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.
• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Plaats de luidspreker niet op een onstabiele ondergrond, want dan kan de luidspreker vallen en beschadigingen of letsel veroorzaken.
• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.
• Bevestig de luidspreker niet aan de muur of het plafond, want dan kan de luidspreker letsel veroorzaken als deze zou vallen.

Let op: gebruik

• Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.
• Zet geen zware of grote voorwerpen op de luidspreker. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gevolg.
• Ga niet op de luidspreker zitten of staan en laat ook niet kinderen op de luidspreker spelen. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gevolg.
• Het luidsprekerfront kan niet worden verwijderd. Probeer het front niet met kracht te verwijderen want dan wordt het front beschadigd.

Pioneer kan niet aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen.

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze kunnen de afwerking aantasten.

Inhoud van de doos

S-SL100-LR

• Luidsprekersnoer (4 m) x 2
• Antislipkussentjes x 8
• Garantiebewijs x 1 (alleen Europese model)
• Handleiding (dit document)

S-SL100CR

• Luidsprekersnoer (4 m) x 1
• Luidsprekersnoer (10 m) x 2
• Antislipkussentjes x 12
• Garantiebewijs x 1 (alleen Europese model)
• Handleiding (dit document)

S-SLW500

• Luidsprekersnoer (3 m) x 1
• Antislipkussentjes x 4
• Afdichting x 4
• Garantiebewijs x 1 (alleen Europese model)

Installatie

S-SL100-LR/S-SL100CR

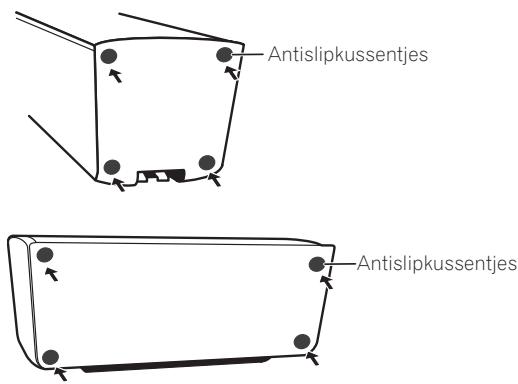

Aanbrengen van de antislipkussentjes

Afhankelijk van de installatieplaats kunt u de bijgeleverde antislipkussentjes gebruiken.

LET OP

Leg het apparaat op de zijkant op een zachte doek of ander materiaal om krassen te voorkomen.

Antislipkussentjes Antislipkussentjes

S-SLW500

Installatie van de subwoofer

De subwoofer kan verticaal of horizontaal worden opgesteld. Bij het verlaten van de fabriek is het apparaat gereedgemaakt voor de horizontale opstelling.

Voor de verticale installatie

1 De voetjes zijn met kruiskopschroeven bevestigd; gebruik een kruiskopschroevendraaier om de schroeven te verwijderen.
2 Breng de bijgeleverde afdichtingen aan op de plaats waar de voetjes waren om de schroefgaten af te dekken.
3 Breng de vier antislipkussentjes aan op de vier hoeken van de kant waarop de subwoofer wordt geplaatst. Houd er rekening mee dat de antislipkussentjes niet op iedere ondergrond effectief zijn, dus vermijd het gebruik op erg gladde plaatsen.

Stap 1 Voetje

Step 2 Afdichting

Step 3 Antislipkussentjes

LET OP

- U moet de bovenstaande werkzaamheden niet uitvoeren terwijl het apparaat schuin wordt gehouden. Leg het apparaat op de zijkant op een zachte doek of ander materiaal om krassen te voorkomen.

Installatieplaats

50° tot 60°

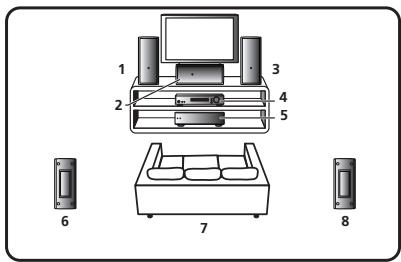

Installatievoorbeeld: Horizontale opstelling

1 2 3 4 5 6 7 8

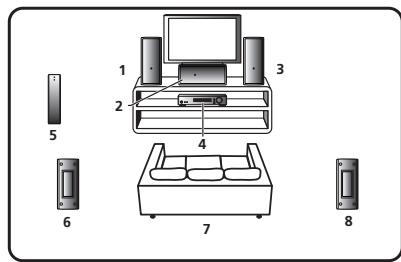

Installatievoorbeeld: Verticale opstelling

1 2 3 4 5 6 7 8

1 Linker voorluidspreker
2 Middenluidspreker
3 Rechter voorluidspreker
4 Receiver
5 Subwoofer
6 Linker surroundluidspreker
7 Luisterplaats
8 Rechter surroundluidspreker

S-SL100-LR/S-SL100CR

• De linker en rechter voorluidspreker moeten ongeveer 1,8 tot 2,7 meter uit elkaar staan. De luidsprekers moeten op gelijke afstand van de televisie staan en op gelijke hoogte van de vloer.
• Er zijn luidsprekerstandaards los verkrijgbaar waarmee u de surroundluidsprekers zo gunstig mogelijk kunt opstellen op oorhoogte of een weinig hoger.
• Het surroundeffect is zwak als de surroundluidsprekers zich op erg grote afstand van de luisterplaats bevinden.
• De luidsprekers in dit systeem zijn ontworpen voor gebruik dichtbij een beeldbuistelevisie of kleurenmonitor. Als er echter kleurvervorming optreedt als gevolg van de opstelling, schakel dan de beeldbuistelevisie of kleurenmonitor 15 tot 30 minuten uit en schakel de apparatuur daarna weer in. De zelf-degaussing functie die in de beeldbuistelevisie of kleurenmonitor is ingebouwd, zou een eventueel effect van de luidsprekers op het beeld moeten verminderen. Als kleurvervorming een probleem blijft vormen, moet u de luidsprekers verder van het scherm vandaan plaatsen. Als magneten of apparaten die een magnetisch veld opwekken in de buurt staan, kan interactie met het luidsprekersysteem kleurvervorming veroorzaken in een beeldbuistelevisie of kleurenmonitor.

S-SLW500

• De subwoofer geeft zeer lage geluiden in mono weer, gebruikmakend van het feit dat het menselijk gehoor weinig richtingsgevoeligheid heeft voor geluiden van lage frequentie. Dit betekent dat de subwoofer op veel verschillende plaatsen kan worden opgesteld, maar als de subwoofer te ver weg staat, is het mogelijk dat de geluiden van de subwoofer en de andere luidsprekers onsamenhangend overkomen. De intensiteit van het geluid van de subwoofer kan worden aangepast door de afstand tot de muur te veranderen.
• De subwoofer is niet magnetisch afgeschermd en mag daarom niet in de buurt van een TV of monitor worden geplaatst, aangezien de interactie van magnetische materialen vervorming van de kleuren op het scherm kan veroorzaken. Voorwerpen die gemakkelijk beïnvloed worden door magnetische velden (magnetische mediakaarten, polshorloges, videocassettes enz.) mogen niet in de buurt van de subwoofer worden gelegd.

LET OP

• Wanneer het luidsprekersysteem in een TV-rek of AV-rek wordt geinstalleerd, is het mogelijk dat het rek of de andere geluidsapparatuur gaat trillen als gevolg van de trillingen die door de luidspreker worden opgewekt. Let op dat de planken in het rek of de andere apparatuur niet verschuift door de trillingen van de luidspreker.
• Plaats geen disc-spelers (DVD- of CD-spelers) op de subwoofer want dan is het mogelijk dat er geluid wordt overgeslagen als gevolg van de trillingen.
• Zorg ervoor dat er minimaal 10 cm vrije ruimte tussen de achterkant van het apparaat en een eventuele muur is; bij een verticale opstelling moet tevens minimaal 10 cm vrije ruimte tussen de linker zijkant en een eventuele muur zijn. Als er niet voldoende vrije ruimte is, kan de prestatie van het apparaat afnemen of kan het apparaat defect raken.
• Aangezien het luidsprekersysteem erg zwaar is, is opstelling op een onstabiele plaats erg gevaarlijk en moet u dit ook vermijden. Wanneer de luidspreker valt, kan deze beschadigingen of letsel veroorzaken.

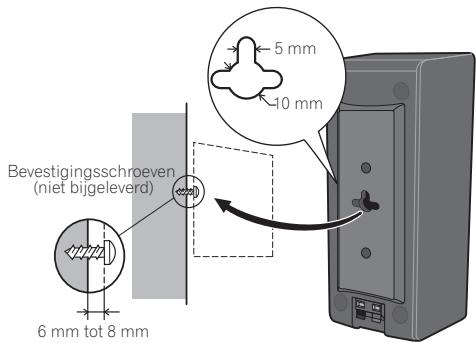

De luidsprekers aan de muur bevestigen (S-SL100-LR/S-SL100CR)

De voor-, midden- en surroundluidsprekers hebben een montagegat dat gebruikt kan worden om de luidspreker aan de muur te bevestigen.

Alvorens te bevestigen

• Houd er rekening mee dat het luidsprekersysteem zwaar is en dat de schroeven door het gewicht van de luidspreker los kunnen gaan zitten, of dat het materiaal van de muur niet geschikt is om het gewicht van de luidspreker te dragen, waardoor de luidspreker valt. Controleer of de muur waaraan u de luidspreker wilt bevestigen, sterk genoeg is om het gewicht van de luidspreker te dragen. Bevestig de luidspreker niet aan een triplexwand of een andere dergelijke muur.
• Bevestigingsschroeven zijn niet bijgeleverd. Gebruik schroeven die geschikt zijn voor het materiaal van de muur en die het gewicht van de luidspreker kunnen dragen.

LET OP

• Als u niet zeker bent van de eigenschappen en de sterkte van de muur, roep dan de hulp van een vakman in.
• Pioneer kan niet aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van een verkeerde bevestiging.

Bevestigingsschroeven (niet bijgeleverd) 6 mm tot 8 mm 5 mm 10 mm

LET OP

- Bevestig dit product niet aan een muur en hang het niet aan het plafond. Als het product valt, kan dit resulteren in letsel.

Aansluitingen

Aansluiten van het snoer

1 Bevestig een uiteinde van het bijgeleverde luidsprekersnoer aan de achterkant van de luidspreker.

- Verbind de draad met de gekleurde markering met de rode (+) aansluiting; verbind de niet gemarkeerde draad met de (−) aansluiting. Druk op de lipje van de veerklem en steek de draad naar binnen, zoals hieronder is aangegeven. Laat het lipje los om de draad vast te zetten.

Zwart (–) Rood (+) Rood gekleurde markering

2 Sluit het andere uiteinde van het snoer aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

LET OP

• Op de luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekersnoeren, moet u de stekker uit het stopcontact halen voordat u niet-geïsoleerde onderdelen aanraakt.
• Nadat u de snoeren hebt aangesloten, trekt u lichtjes aan de snoeren om te controleren of deze stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de receiver betekenen. Het is mogelijk dat de receiver dan niet meer werkt en deze kan zelfs worden beschadigd.
• Als een luidsprekerpaar met de receiver is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, -) is aangesloten, zal er geen normaal stereo-effect worden verkregen.

Gebruik (S-SL100-LR/S-SL100CR)

Aangezien de S-SL100-LR/S-SL100CR zijn ontworpen als compacte satellietluidsprekers, verdient het aanbeveling deze luidsprekers in combinatie met een subwoofer te gebruiken om een volwaardige basweergave te verkrijgen. In dit geval zet u de luidsprekerinstelling van de versterker (receiver) op "klein" en de wisselfrequentie op 200 Hz.

Technische gegevens

S-SL100-LR/S-SL100CR

Behuizing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gesloten-kast, boekenplanktype

(magnetisch afgeschermd)

Luidsprekersysteem 10 cm x 7 cm, breedband

Impedantie 8 Ω

Frequentiebereik....100 Hz tot 20 kHz

Gevoeligheid 81 dB

Maximaal ingangsvermogen.... 100 W

Buitenafmetingen. . . . . . . . 86,5 (B) mm x 206 (H) mm x 85,5 (D) mm

Gewicht 0,7 kg

Bijgeleverde accessoires (S-SL100-LR)

Luidsprekersnoer (4 m) 2

Garantiebewijs (alleen Europese model) 1

Handleiding (dit document)

Bijgeleverde accessoires (S-SL100CR)

Luidsprekersnoer (4 m) 1

Luidsprekersnoer (10 m) 2

Antislipkussentjes 12

Garantiebewijs (alleen Europese model) .....1

Handleiding (dit document)

S-SLW500

Behuizing Basreflex, boekenplanktype

Luidsprekersysteem....16 cm conus

Impedantie 4 Ω

Frequentiebereik. 35 Hz tot 2,0 kHz

Gevoeligheid....78 dB

Maximaal ingangsvermogen.... 100 W

Buitenafmetingen

Horizontale opstelling . . . . 435 (B) mm x 121 (H) mm x 360 (D) mm

Verticale opstelling..... 108,5 (B) mm x 435 (H) mm x 360 (D) mm

Gewicht 4,5 kg

Bijgeleverde accessoires

Luidsprekersnoer (3 m) 1

Garantiebewijs (alleen Europese model) 1

Opmerking

• De S-SL100-LR wordt geleverd met twee luidsprekersystemen per doos.
• De S-SL100CR wordt geleverd met drie luidsprekersystemen per doos.
• Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.

is een handelsmerk dat op een product staat dat is st met Pioneer's Phase Control technologie. Met deze logie is een hoogwaardige geluidsweergave via elke ment mogelijk door verbetering van de totale fase- sing.

Alle rechten voorbehouden.

Voor het Europese model

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.
