Monarch 82ED-S - Dalekohledy NIKON - Bezplatný návod k obsluze

Značka	Nikon
Model	Monarch 82ED-S
Typ produktu	Pozorovací dalekohled (monokulár)
Průměr objektivu	82 mm
Minimální zaostřovací vzdálenost	5,0 m
Průměr závitu pro filtr	86 mm (P=1,0)
Délka (bez krytek)	325 mm
Délka (s vysunutou sluneční clonou)	355 mm
Výška × Šířka	124 × 103 mm
Hmotnost (bez krytek)	1 650 g
Voděodolnost dalekohledu	Ano, do hloubky 1 m po dobu 10 minut, plněný dusíkem
Voděodolnost samotného okuláru	Není voděodolný (stává se voděodolným po nasazení na dalekohled)
Typ uchycení okuláru	Bajonet Type 1 (řada MEP)
Zaostřování	Ruční zaostřováním kroužkem
Upevnění na stativ	Integrovaný držák stativu, závit 1/4"
Sluneční clona	Výsuvná, ruční vysouvání
Dodávané příslušenství	Krytka objektivu, krytka upevnění, návod k použití, krytka okuláru, krytka uchycení okuláru, pouzdro na okulár (podle verze)
Údržba a čištění	Odprášení jemným štětcem, čištění čoček bezvodým alkoholem nebo optickým čisticím prostředkem, měkký hadřík
Bezpečnostní doporučení	Nedívejte se na slunce, nepoužívejte při chůzi, skladujte na stabilním místě, uchovávejte mimo dosah dětí

Často kladené otázky - Monarch 82ED-S NIKON

Jaké příslušenství je dodáváno s dalekohledem Monarch 82ED-S?

Dalekohled je dodáván s krytkou objektivu, krytkou upevnění, návodem k použití. Pokud zakoupíte sadu s okulárem, okulár je dodáván s vlastní krytkou, krytkou upevnění a pouzdrem na okulár. Některé modely okulárů obsahují kroužek pro digiskopii.

Jak nasadit a sejmout okulár?

Zarovnejte montážní značky těla a okuláru, vložte okulár a otáčejte jím proti směru hodinových ručiček a tlačte, dokud neuslyšíte cvaknutí. Pro sejmutí stiskněte tlačítko uvolnění a otáčejte ve směru hodinových ručiček.

Je dalekohled voděodolný?

Ano, samotný dalekohled je voděodolný díky plnění dusíkem. Odolá ponoření do hloubky 1 metru po dobu 10 minut. Samotný okulár není voděodolný, ale stává se jím po nasazení na dalekohled.

Jaký typ stativu použít?

Použijte velmi stabilní stativ se šroubem 1/4". Dalekohled má integrovaný držák stativu s otvorem pro šroub 1/4" (0,6 mm). U lomených modelů umožňuje dodatečné upevnění zablokovat úhel.

Jak čistit čočky?

Nejprve odprašte jemným ne mastným štětcem, poté odstraňte skvrny optickým papírem nebo měkkým hadříkem mírně navlhčeným bezvodým alkoholem (etanol) nebo komerčním optickým čisticím prostředkem. Nepoužívejte organická rozpouštědla.

Mohu používat dalekohled s brýlemi?

Ano, pro pozorování s brýlemi nechte očnici v zasunuté poloze. Pro pozorování pouhým okem otáčejte částí okuláru proti směru hodinových ručiček, abyste očnici vysunuli.

Jak zaostřit?

Otáčejte zaostřovacím kroužkem. Pro vzdálené objekty otáčejte ve směru šipky (obvykle ve směru hodinových ručiček). Pro blízké objekty otáčejte opačným směrem.

Které okuláry jsou kompatibilní s dalekohledem Monarch 82ED-S?

Dalekohled používá bajonetové uchycení Type 1. Kompatibilní jsou pouze okuláry řady MEP pro pozorovací dalekohledy Nikon: MEP-38W, MEP-20-60, MEP-30-60W.

Jak používat sluneční clonu?

Sluneční clona je výsuvného typu. Pro vysunutí nejprve sejměte krytku objektivu, poté vytáhněte clonu dopředu. Zasunete ji zatlačením zpět. Vysouvejte nebo zasouvejte ji pouze po sejmutí krytky objektivu.

Jaká jsou důležitá bezpečnostní opatření?

Nikdy se nedívejte přímo na slunce nebo intenzivní světlo skrz dalekohled. Nepoužívejte přístroj při chůzi. Nenechávejte dalekohled na nestabilním místě nebo v blízkosti zdroje tepla. Uchovávejte malé díly mimo dosah dětí.

NÁVOD K OBSLUZE Monarch 82ED-S NIKON

Bezpečnostní a provozní opatření 284

Dodávané součásti....286

Volitelné příslušenství......287

Názvosloví....288

Nasazení na stativ....290

Odpojení krytky čočky objektivu/vysunutí sluneční clony....290

Nasazení a odpojení okuláru....291

Zaostřování....292

Otáčení tubusem objektivu (pouze úhlové modely) 293

Nasazování pouzdra....294

Informace o objektivu okuláru 296

Skladování a čištění 297

Vodotěsné modely....298

Specifikace výrobku 299

Specifikace objektivu okuláru....300

Schéma systému....301

Děkujeme za Váš nákup.

• Před používáním tohoto výrobku si pečlivě přečtěte tuto příručku uživatele a dodržujte pokyny pro správné používání výrobku.
• Po přečtení uschovejte tuto příručku uživatele na snadno dostupném místě, například v blízkosti výrobku.
• Tato příručka uživatele obsahuje informace o „Monokulárním dalekohledu MONARCH“ a „Exkluzivním objektivu okuláru řady MEP“.
• Specifikace a design podléhají změnám bez upozornění.
• Žádná reprodukce této příručky, at kompletní nebo částečná (s výjimkou citací v odborných článcích a pojednáních), není možná bez písemného oprávnění společnosti NIKON VISION CO., LTD.

Bezpečnostní a provozní opatření

Za účelem zajištění bezpečného používání tohoto výrobku si před jeho použitím pečlivě přečtěte tuto příručku uživatele a ujistěte se, že rozumíte uvedeným informacím.

Tato příručka uživatele obsahuje pokyny, které byste měli dodržovat, abyste zajistili bezpečné používání výrobku a předešli poranění osob a poškození majetku. Před použitím výrobku se ujistěte, že jste uvedené informace řádně pochopili.

	Tento symbol vás varuje před jakýmkoliv nesprávným používáním v důsledku nedodržování zde uvedených pokynů, které by mohlo mít za následek smrt nebo vážná poranění.
	Tento symbol vás varuje před jakýmkoliv nesprávným používáním v důsledku nedodržování zde uvedených pokynů, které by mohlo mít za následek vážná poranění nebo hmotnou škodu.

⚠️ VAROVÁNÍ

- Monokulárním dalekohledem se nikdy nedívejte přímo do slunce nebo do intenzivního světla.

⚠ UPOZORNĚNÍ

• Výrobek chraňte před deštěm, vodou, potřísněním kapalinami, pískem a bahnem. Zaostřovací kroužek nepoužívejte, pokud výrobek mokrý od deště.
  • Výrobek nerozebírejte.

• Nehoupejte výrobkem na řemínku pouzdra. Může to vést k zasažení jiných osob a způsobit zranění.

• Dávejte pozor, abyste si při otáčení clonou objektivu nebo při nasazování nebo odpojování těla nepřiskřípli prsty.

• Výrobek nepokládejte na místa, kde ho nelze zajistit ve stabilní poloze. Může to vést k převržení nebo spadnutí výrobku a způsobit zranění.
• Výrobek nepoužívejte za chůze. Mohli byste narazit do jiné osoby nebo předmětu, spadnout a způsobit si zranění.
  • Výrobek nenechávejte při teplých slunečných dnech v autě nebo v blízkosti topných zařízení.
• Vystavíte-li výrobek náhlým změnám teploty, např. vstoupíte-li ze zimy do vytopené místnosti, povrch čočky se může zamlžit.
• Obal, balicí materiály a dodané součásti uchovávejte mimo dosah dětí.
• Dávejte pozor, aby děti omylem nespolkly malé části. Pokud se to stane, okamžitě kontaktujte lékaře.
• Při dlouhodobém používání gumové očnice mohou některé osoby trpět podrážděním pokožky. V případě jakýchkoliv příznaků okamžitě kontaktujte lékaře.
• Při přenášení vložte výrobek do přenosného pouzdra a zajistěte přezku.

Dodávané součásti

■ Monokulární dalekohled

- Krytka objektivu ×1 • Montážní krytka ×1 • Příručka uživatele (tato brožura)

■ Objektiv okuláru

- Krytka okuláru ×1 • Montážní krytka ×1 - Pouzdro objektivu okuláru × 1 (Je součástí, pouze pokud jste zakoupili samostatný objektiv okuláru. V případě zakoupení sady není součástí.)

Následující součásti jsou dodávány pouze s modelem MEP-30-60W.

• Prstencový nástavec DS (digiscoping) ×1
• Krytka okuláru pro prstencový nástavec DS (digiscoping) ×1
  * Pokud jste zakoupili samostatný monokulární dalekohled, nejsou pouzdro, objektiv okuláru a dodávané příslušenství objektivu okuláru součástí dodávky.

Krytka objektivu monokulárního dalekohledu a krytka okuláru objektivu okuláru mají otvor (proti ztrátě), kterým prochází lanko zajišťující krytku, aby se neztratila. Použijte otvor podle potřeby.

Otvor proti ztrátě

Volitelné příslušenství

• Pouzdro (s řemínkem)*
  * Je dodáváno, pokud jste zakoupili sadu monokulárního dalekohledu s okulárem.

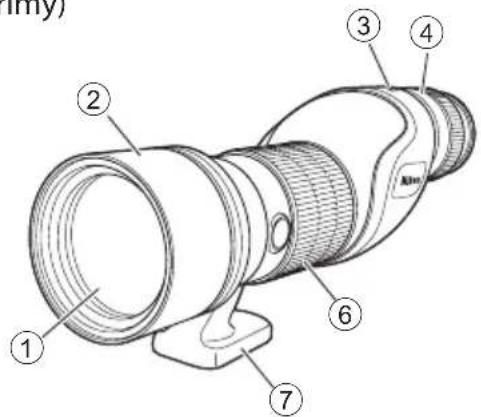

Názvosloví

(Přímý)

1 2 3 4 6 7 Alon

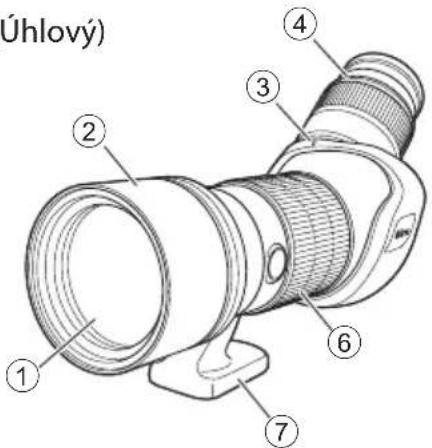

(Úhlový)

Úhlový) ① ② ③ ④ ⑥ ⑦

① Čočka objektivu
② Sluneční clona objektivu (kluzná)
③ Značka pro nasazení objektivu okuláru
④ Okulár
⑤ Uvolňovací tlačítko objektivu okuláru

⑥ Zaostřovací kroužek
⑦ Patice k upevnění na stativ
⑧ Svorka (pouze úhlový typ)
⑨ Otvor se závitem pro stativ (1/4") (1 otvor)
⑩ Otvor pro kolíky video (2 otvory)

Nikon 9 10

* Toto schéma zobrazuje připojený okulár.

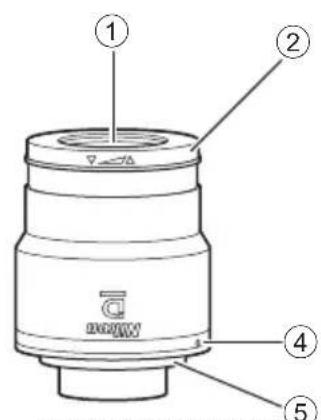

Názvosloví (okulár)

① Okulár
② Gumová očnice
③ Zoomovací kroužek
④ Značka pro nasazení objektivu okuláru

⑤ Patice pro nasazení okuláru
⑥ Prstencový nástavec TS
⑦ Prstencový nástavec DS

② ⑦

* Objektiv okuláru monokulárního dalekohledu MONARCH používá „Bajonetové upevnění typu 1“. Nelze použít jiné objektivy okulárů, než objektivy řady MEP pro monokulární dalekohledy Nikon.

Nasazení na stativ

1) Monokulární dalekohled nasad'te na stativ.

- Šrouby stativu zašroubujte do otvorů se závity pro stativ, abyste monokulární dalekohled v poloze pevně zajistili. - Používejte velký, vysoce stabilní stativ.

2) (Pouze úhlový typ) Abyste monokulární dalekohled v poloze zajistili, přišroubujte svorku ve směru hodinových ručiček (①).

Odpojení krytky čočky objektivu/vysunutí sluneční clony

Cz

Sluneční clonu objektivu vysunujte nebo zasunujte, pouze když je krytka objektivu sejmutá.

- Když výrobek prénášite nebo ho nepouživáte, nasad'te krytku čočky objektivu.

Nasazení a odpojení okuláru

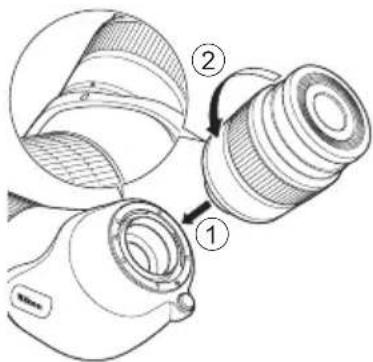

Nasazení

Zarovnejte značky pro nasazení okuláru a dalekohledu, zasuňte objektiv (①) a otáčejte proti směru hodinových ručiček a zároveň přitlačujte, dokud se neozve cvaknutí (②).

Poznámka: Okulár se bude otáčet, pouze když bude dostatečně přitlačován.

- Aby se zabránilo znečištění, např. vodními kapkami, je okulár vybaven gumovým kroužkem. I přes mírný odpor okulár pevně zasunujte, do-kud nebude zajištěn.

Poznámka: Při nasazování pouzdra na dalekohled dodržujte ná- sledující zásady.

- Když je nasazen objektiv okuláru, zabraňte zachycení lemu pouzdra na kontaktní ploše patice pro nasazení okuláru.

Kontaktní plocha patice pro nasazení okuláru

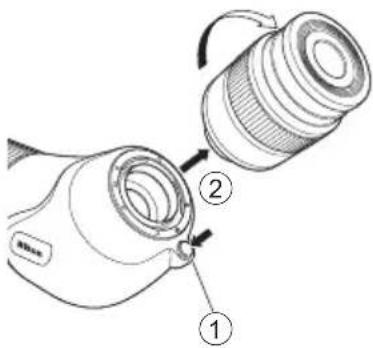

Stiskněte a podržte uvolňovací tlačítko objektivu okuláru (①) a otočením ve směru hodinových ručiček odpojte objektiv okuláru (②).

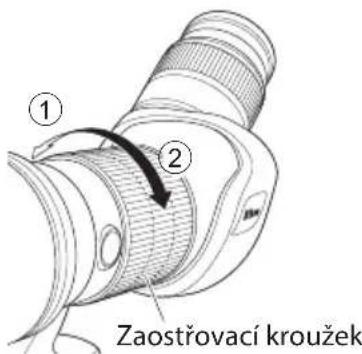

Ostření se provádí zaostřovacím kroužkem.

Chcete-li zaostřit na vzdálené předměty, otáčejte zaostřovacím kroužkem ve směru (①). Chcete-li zaostřit na blízké předměty, otáčejte jím ve směru (②).

① ② Zaostřovací kroužek

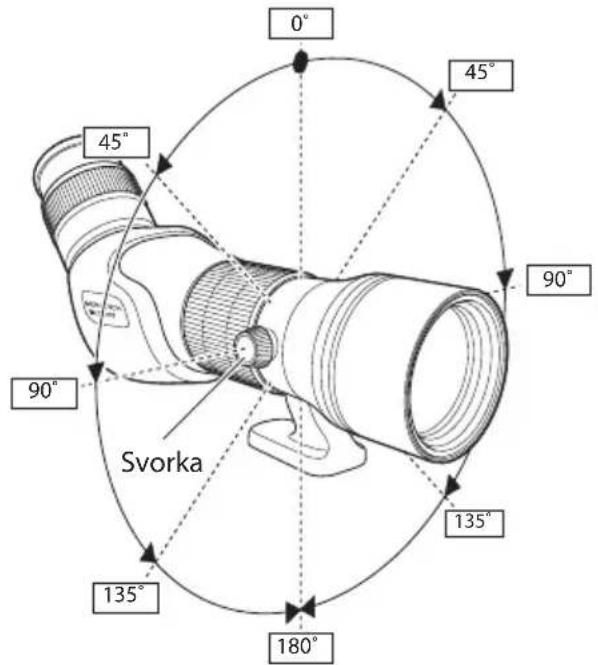

Otáčení tubusem objektivu (pouze úhlové modely)

Po uvolnění svorky jejím otočením proti směru hodinových ručiček budete moci otáčet tubusem objektivu.

0° 45° 90° 90° Svorka 135° 135° 180°

• Při každém otočení tubusu objektivu o 45° se ozve cvaknutí.
• Pro zajištění tubusu objektivu v jakémkoli úhlu svorku zašroubujte.

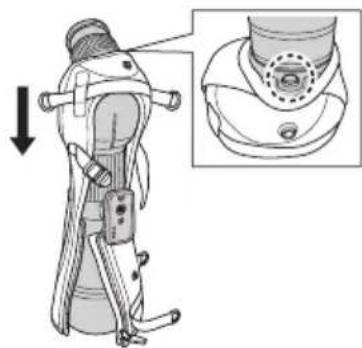

Nasazování pouzdra

Kryt objektivu Kryt okuláru Řemínek Pouzdro

Nasazení

1) Postavte monokulární dalekohled objektivem dolů na rovnou plochu a nasadte pouzdro ze strany okuláru.

• Před provedením tohoto postupu nasadte na objektiv krytku, aby se zabránilo poškození monokulárního dalekohledu.
• Pouzdro nasad'te tak, aby nebylo zakryto uvolňovací tlačítko objektivu okuláru.

2) ① Zapněte zip a ② utáhněte pásek.

- Kryt okuláru má horní a spodní část. Nasad'te jej tak, aby se delší výstupek nacházel dole.

4) Připevněte popruh na čtyřech místech.

Přímý typ Úhlový typ

Informace o objektivu okuláru

■ Při pozorování

Při pozorování pouhým okem: Používejte otáčením okuláru proti směru hodinových ručiček, čímž jej vysunete.

Při pozorování s brýlemi: Používejte se zasunutou očnicí.

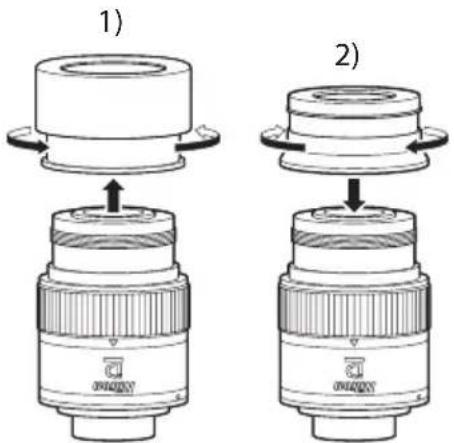

■ Při snímání v průběhu digiscoping

Očnici zcela zasuňte otáčením okuláru proti směru hodinových ručiček, dokud neuvidíte bronzový ukazatel. 1)

1) Otočením proti směru hodinových ručiček sejměte prstencový nástavec TS (Turn Slide – rotační, výsuvný).
2) Otočením ve směru hodinových ručiček nasad'te prstencový nástavec DS (Digital Scoping).
- Pevně připojte otočením až na doraz.

1) 2)

Skladování a čištění

• Výrobek nemyjte studenou ani horkou vodou.
- Nečistoty z výrobku (kromě čočky) jemně otřete měkkou, čistou utěrkou. Nepoužívejte organická rozpouštědla, jako je benzen nebo ředidlo, ani jiné čisticí roztoky, které organická rozpouštědla obsahují.
- Na odstranění prachu z povrchu čočky používejte měkký nemastný štěteček.
- Skvrny a šmouhy jako otisky prstů apod. odstraňte z povrchu čočky jemným otíráním čisticím papírkem nebo měkkou čisticí utěrkou navlhčenou v malém množství bezvodého alkoholu (ethanolu) nebo v komerčně dostupném čisticím prostředku pro čočky.

Vodotěsné modely

■ Monokulární dalekohled

• Tento monokulární dalekohled je plněný dusíkem, což zajišťuje jeho voděodolnost. Lze jej bezpečně používat v prostředí o vysoké vlhkosti, ve větru a dešti. Je odolný vůči zamlžení a vzniku plísní.
• Při používání je ovšem třeba dodržovat následující zásady.
• Nepoužívejte tento výrobek pod vodou ani jej nečistěte pod silně tekoucí vodou.
• Před seřizováním pohyblivých částí je nutné jakoukoli vlhkost z těla otrít.
• Abyste zachovali voděodolnost monokulárního dalekohledu, doporučuje společnost Nikon Vision pravidelnou údržbu u autorizovaného prodejce.

■ Objektiv okuláru

• Objektiv tohoto přístroje není vodotěsný. Výměnu objektivu provádějte pokud možno v prostředí bez vlhkosti.
• Ačkoli je objektiv okuláru zkonstruován jako vodotěsný při nasazení na monokulárním dalekohledu, nelze jej používat pod vodou.

Specifikace výrobku

	82ED-S 82ED-A 60ED-S 60ED-A
Průměr objektivu (mm) 82 82 60 60
Nejkratší zaostřovací vzdálenost (m/stopa)	5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Velikost nástavce filtru (mm) 86 (P=1,0)	86 (P=1,0) 67 (P=0,75) 67 (P=0,75)
Délka (mm/palce)*1	325(355*2)/12,8(14,0*2) 33	4(364 *2)/13,1(14,3*2) 26	2(285 *2)/10,3(11,2*2) 27	0(293 *2)/10,6(11,5*2)
Výška × šířka (mm/palce)*1	124×103/4,9×4,1 112×108/4,4×4,3 124×93/4,9×3,7 110×98/4,3×3,9
Hmotnost (g/unce)*1	1 650/58,2	1 640/57,8	1 260/44,4	1 250/44,1
Vodotěsnost	Monokulární dalekohled: Vodotěsný a odolný proti zamlžení (až do 1 m (3,3 stopa) po dobu 10 min., du-síková náplň)*3

*1 Bez krytek
*2 Když je clona plně vysunuta.
*3 Pokud se tento výrobek ponoří do vody nebo do ní upadne do max. hloubky 1 m (3,3 stopa) po dobu 10 minut, nedojde k žádnému poškození optického systému. NENÍ určen pro použití pod vodou.
Poznámka: Výše uvedené specifikace nezahrnují okuláry.

Specifikace objektivu okuláru

Model	MEP-38W		MEP-20-60		MEP-30-60W
Průměr monokulárního dalekohledu MONARCH (mm)	82 60 82	60 82 60
Zvětšení (×) 38 30 20-60 16-48 30-60 24-48
Zorné pole (skutečné/stupeň) (°) 2,0 2,5 2,1 – 1,0			*3	2,6 – 1,2*3	2,0 – 1,2*3	2,5 – 1,5*3
Zorné pole (zdánlivé/stupeň) (°)*1	66,4 40,4 – 54,3		*3		55,3 – 65,6*3
Zorné pole ve vzdálenosti 1 000 m/yardech (m)(stopa)	35105	44132	37 – 17*3111 – 51*3	45 – 21*3135 – 63*3	35 – 21*3105 – 63*3	44 – 26*3132 – 78*3
Výstupní pupila (mm) 2,2 2,0 4,1 – 1,4			*3	3,8 – 1,3*3	2,7 – 1,4*3	2,5 – 1,3*3
Relativní světlost	4,8 4,0	16,8 – 2,0	*3	14,4 – 1,7*3	7,3 – 2,0*3	6,3 – 1,6*3
Oční reliéf (mm)	18,5 16,1 – 15,3		*3		15,2 – 14,2*3
Délka (mm/palce)*2	73/2,9		89/3,5		91/3,6 (s nástavcem DS)*492/3,6 (s nástavcem TS)*5
Vnější průměr (mm/palce)*2	61/2,4		62/2,4		62/2,4
Hmotnost (g/unce)*2	270/9,5 350/12,3				370/13,1 (s nástavcem DS)*4400/14,1 (s nástavcem TS)*5
Vodotěsnost	Okulár: není vodotěsnýPři nasazeném monokulárním dalekohledu: vodotěsnost (ekvivalent vody do 5 mm (0,2 palce) za min. po dobu 30 minut)*6

*1 Vypočítáno podle normy ISO14132-1:2002

*2 Bez krytek

*3 Konstrukční referenční hodnota při nejvyšším zvětšení

*5 S nasazeným prstencovým nástavcem TS (Turn Slide – rotační, výsuvný)

*6 U tohoto výrobku nedojde k žádnému poškození optického systému, pokud bude vystaven ekvivalentu vody do 5 mm (0,2 palce) srážek za minutu po dobu 30 minut. NENÍ určen pro použití pod vodou.

Poznámka: Protože byly hodnoty uvedené v těchto schématech konstrukční hodnoty zaokrouhlené nahoru nebo dolů, číselný výpočet nemusí přesně odpovídat.

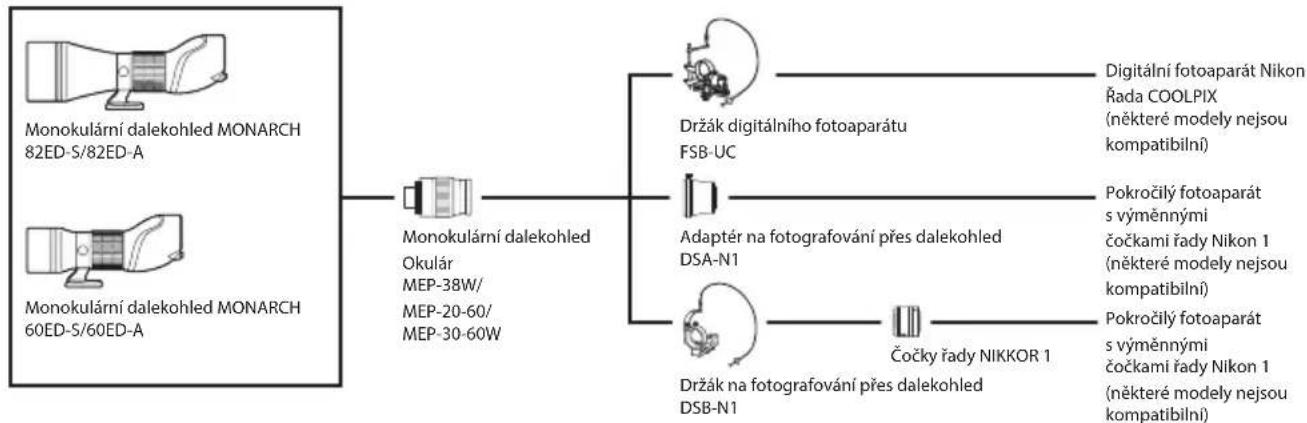

Schéma systému

Výše uvedené schéma je platné od května 2016. Další informace a podrobnosti o kompatibilních modelech najdete na webové stránce společnosti Nikon.
