HT-HBC-500 - Řezný nástroj Hillvert - Bezplatný návod k obsluze

Typ produktu	Křovinořez (plotostřih)
Značka	Hillvert
Model	HT-HBC-500
Rozměry (D x Š x V)	1245 x 450 x 980 mm
Hmotnost	14,1 kg
Typ motoru	Dvoudobý motor, vzduchem chlazený, jednoválcový (1E44F)
Výkon motoru	1,6 kW
Zdvihový objem	51,7 cm³
Maximální otáčky	8120 ot./min
Volnoběžné otáčky	2990 ot./min
Objem palivové nádrže	1,2 L
Typ paliva	Benzín ≤10E, směs 40:1 s olejem 2T
Typ oleje	Olej 2T FC/FD
Převodový tuk	Na bázi lithia
Hladina akustického výkonu (LwA)	114 dB
Délka startovacího lanka	850 mm
Šířka řezu	255/430 mm
Průměr kola	300 mm
Pohon	Benzín (spalovací motor)
Hlavní funkce	Stříhání křovin a vysoké trávy
Údržba a čištění	Čistit vzduchový filtr, kontrolovat zapalovací svíčku, vypustit palivo při dlouhodobém skladování
Bezpečnost	Nosit ochranné pomůcky (brýle, rukavice, přilba, chrániče sluchu), bezpečná vzdálenost >15 m
Náhradní díly a opravitelnost	Opravy pouze autorizovaným servisem, používat originální díly

Často kladené otázky - HT-HBC-500 Hillvert

Jak spustit křovinořez Hillvert HT-HBC-500?

Několikrát stiskněte ruční palivové čerpadlo. Přepněte spínač do polohy ON. Zavřete páčku sytiče. Táhněte za startovací lanko. Po několika sekundách otevřete páčku sytiče a nastavte otáčky plynovou spouští.

Jaký typ paliva použít?

Použijte směs bezolovnatého benzínu ≤10E a oleje 2T FC/FD v poměru 40:1. Nepoužívejte jiné oleje.

Jak udržovat vzduchový filtr?

Sejměte kryt a filtrační houbu. Vyčistěte filtr v teplé mýdlové vodě, opláchněte a zcela vysušte. Nikdy nespouštějte motor bez filtru.

Kdy je třeba vyměnit zapalovací svíčku?

Kontrolujte svíčku každých 24 hodin provozu. Po 24 hodinách ji vyčistěte a po 36 hodinách vyměňte. Vzdálenost elektrod musí být 0,6 až 0,7 mm.

Jaké ochranné pomůcky jsou nutné?

Noste bezpečnostní brýle, chrániče sluchu, rukavice, uzavřenou obuv, přilbu a dlouhé oblečení, abyste zabránili odletujícím částicím.

Co dělat, když motor nenastartuje?

Zkontrolujte hladinu paliva, vyjměte a znovu nasaďte nůž nebo nylonovou hlavu. Ujistěte se, že svíčka a konektory jsou řádně upevněny.

Jak skladovat spotřebič po delší dobu?

Vypusťte palivovou nádrž, abyste předešli problémům se startováním. Uložte spotřebič na suchém místě, chráněném před vlhkostí a rzí.

Jaká je maximální šířka řezu?

Šířka řezu je 255 mm s nožem a 430 mm s nylonovou hlavou.

Jak namontovat nůž?

Přidržte spodní přírubu, odšroubujte matici a sejměte horní přírubu. Nasaďte nůž, disk a horní přírubu, poté matici utáhněte proti směru hodinových ručiček.

Je možné opravit spotřebič svépomocí?

Opravy musí provádět autorizovaný servis výrobce. Neopravujte sami, abyste zajistili bezpečnost.

NÁVOD K OBSLUZE HT-HBC-500 Hillvert

Popis paramétru	Hodnota paramétru
Název výrobku	Benzinový křovinořez
Model	HT-HBC-500
Rozměry [šiřka x hloubka x výška; mm]	1245 x 450 x 980
Hmotnost [kg]	14,1
Druh motoru (model)	Dvoutaktné motor chlazený vzduchem 1-válcový (1E44F)
Výkon motoru [kW]	1,6
Zdvihový objem [cm³]	51,7
Maximálné prípustné otáčky motoru [ot./min.]	8120
Rychlost otáčení motoru na volnoběh	2990
Objem palivové nádrěve [I]	1,2
Druh paliva	Benzin ≤E10 (Poměr směsi paliva - Benzin 40:1 Olej)
Spotěba energia [g/kWh]	620
Druh oleje	Dvoutaktné olej FC/FD
Mazivo na prévodovku	lithiové
Hladina akustického výkonu Lwa [dB]	114
Délka startovacího lanka	850
Šiřka Žeu [mm]	255/430
Rozměr kola [mm]	300

1. Vseobecný popis

UčelemPokynu je pomoc pri bezpečnéma spolehlivém používání. Vyrobek je navržený a vyrobený prísně podle technickychPokynu pomoci nejnovějsích technologii a komponentú a pri zachovánínejvyších standardú kvality.

PRED ZAHAJENIM PRACE SI DUKLADNE PROSTUDUJTE TYTO POKNY.

CZ

Pro zajišteni dlouhodobého a spolehlivého provozu zařizení dbeje t na jeho rádnou obsluhu a udrzbu podle doporučeni uvedenych v těchto pokynech. Technické udaje a specifikace uvedené v těchto pokynech k obsslze jsou aktuálné. Vyrobce si vyhrazuje pravo provadět změny souvisejíci se zvyşéním kvality. S ohledem na technickýPokrok a omezení hluku je zařizení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisi hluku omezeno na co nejnižsí úroven.

Vysvětlení symbolů

CE	Výrobek splůuje požadavky príslušných bezpečnostnéch norem.
	Před použitím sesezname s pokу.
	Recyklovatelné výrobek.
	UPOZORNÉNÍ! nebo VAROVÁNÍ! nebo NEZAPOMÉNE! popisujácí danou situaci (věobecná výstraße značka).
	Používejte ochranu sluchu. Expoice hluku mûže vész ke ztrátě sluchu.
	Používejte ochranné brýle.
	Používejte ochranné rukavice.
	Používejte ochranu nohou. Prístroj nepoužívejte, když jste naboso, v sandálech nebo v obuvi s otevřenou nohou. Riziko zraněné chodidel!
	Používejte ochranu hlavy.
	Používejte ochrany oděv.
	UPOZORNÉNÍ! Nebezpećí požáru – hořlavé materiály!

CZ

	Varoványí prěd nebezpečím otravy toxickými látkami!
	Upozorněnéí! Horký povrch mûže způsobit popáleniny! Během provozu se chasti motoru nahřívaji, nedotýkejte se jich.
	Nepoužívejte zařízení v blízkosti jiních osob. Udržujte vzdálenost min. 15 m.
	Neuchovávejte ani nepoužívejte zařízení blízko zdrojů ohné. Kouření v okolí zařízení je zakázán!
	Nebezpečí zasažení nežádoucím prědměty v pracovní oblasti zařízení.
	Chraťte zařízení prěd dešém a navlhnutím.

POZOR!

llustrace použité v těchtoPokynech k obsluze slouží pouze k náhledu a v některych detailech se mohou lišit od skutečného vzhledu vyrobku.

OrigináníPokyny tvoří německa verze. Ostatné jazykové verze jsou preklady z německého jazyka.

2. Bezpečné používání

UPOZORNENI!

Prostudujte si vsechna varovani tykajci se bezpecnosti a vsechny pouny. Nedodrozovani varovani a pounu muze zpusobit tezké zraneni nebo smrt.

Vyrazy „zařizení“ nebo „produk“ použité u varováni a v pokynech se tykaj Benzinový krovinóře.

2.1. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Neporádek nebo nedostatečné osvětlení můze věst k nepodám a urazúm. Pri používani zařizení predcházejte nebezpečnám situacím, pozorujte, co se děje, a chovejte se Rozumné.
b) Nepoužívejte zařizení v prostředí s nebezpečím vybuchu.
c) V pripadé pochybností, zda zařizení funguje správně, kontaktujte servis vyrobce.
d) Opravy zařizení smí provadět vyhradné servis vyrobce. Vyrobek nikdy neopravujte sami!
e) Pri vzniceni nebo pozaru pouzivejte na haseni zaizeni pod napetim vyhradne praskov nebo snehové hasici priestroje (CO2).
f) Zařízení používejte pouze v dostatečné větránych prostorech.
g) Pri praci se zařizením vzníká prach a ulomky, proto zajistěte ochranu zdraví pritomných osob.
h) Pravidelné kontrolujte stav nalepek s informacemi tykajíci mi se bezpečnosti. Jsou-li nalepy necitelné, vyměnte je.
i) Pokyny k použivani si uložte pro pozdějsi použití. Pokud má byt zařizení prědáno třetím osobám, predejte současné sím rovněžPokyny k použivání.
j) Casti baleni a drobné montázní prvky ukladeje tme mimo dosah deti.
k) Zařízení uložte mimo dosah dětí a zviřat.

Pamatujte!

Pri provozu zařizení zajistěte bezpečnost detí a nepovolanych osob.

2.2. Osobní bezpečnost

a) Obluha zařizení v pripadě unavy, nemoci, konzumace alkoholu, omamnych latek nebo léků, které do značné míry omezují schopnosti pracovníka obsluhujicího zařizení, je zakázána.
b) Zařizení mohou obshluhovat pouze osoby fyzicky zpúsobilé, schopné zvládnout jeho obsluhu a príslušné poucené, které se seznámily s temitoPokyny a byly proškoleny o bezpečnosti a ochraně zdraví pri práci.
c) Stroj není určeny k tomu, aby byl používan osobami (včetné děti) se sníženými psychickými, smyslovými a mentalnímí funkéri nebo osobami bez príslušněch zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovedné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsluze stroje.

CZ

d) Pri používání zařizení dávejte pozor a Šridte se zdravým Rozumem. Chvile nepozornosti pri prácí může věst k závažnému zraněni.
e) Používejte prostředky osobní ochrany požadované prí práci se zařizením uvedeně v bodu 1 vysvětlení symbolů. Používání vchodněch a atestovaněch prostředků osobní ochrany snížuje riziko úrazu.
f) Pro zabràněni náhodnému uvedeni zařizení do provozu zkontrolujte préd prípojením ke zdroji napajeni, zda je prepinač v poloze „vypnuto".
g) Nepreceuje své moznosti. Po celou dobu prace udrzujte rovnovahu. Ta umoznjue lepsi kontrlu nad zafrzenim v neocekavanych situacich.
h) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblívych Časti. Volné oděv, šperky nebo dlouhé vlasy mohou byt pohyblívymi Častmi zachyceny a vtaženy.
i) Doporučuje se používat ochranu zraku, sluchu a dýchacích cest.
j) Zařizení není hračka. Zabraťe dětem, aby si se zařizením hrály.
k) Nestrkejte ruce ani predmety do zapnutého zaízeni!

2.3. Bezpečné používání zařizení

a) Zařizení nepoužívejte, nefunguje-li prepínac ON/OFF (nezapíná ani nevypíná zařizení). Zařizení, která nemohou byt kontrolována pomoci prepínace, jsou nebezpečná, nesměji se používat a musejí byt opravena.
b) Nepoužívané zařizení uložte mimo dosah děti a osob neznajćich zařizení nebotytoPokyny k obsluze. Zařizení jsou nebezpečná v rukou nezkušenych uživatelú.
c) Zařízení udržujte v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblíve Časti (praskliny Časti nebo veskérié jiné podminky, které mohou mit vliv na bezpečné chod zařízení). V pripadě poškození predejte zařízení do opravy jestě prěd jeho použitím.
d) Zařizení chrante prěd detmi.
e) Opravu a udrzbu zaizeni musi provadet kvalifikovani pracovnici pomoci vyhradne originánnich nahradnich dlú. Bude tak zajisteno bezpečné použivání.
f) Aby byla zajistena provozní integrita jegnotky tak, jak byla navržena, neodstrañujte kryty instalované vyrobcem ani šrouby.
g) Zabraţe situacim, kdy se zařizení pri práci zastaví vlivem velkého zatízení. Mûže to zpúsobit prehrátí součástí pohonu a v dusledku toho poskození zařizení.
h) Nedotykejte se枣庄i pohybliveho prislusenstv, nebylo-li zaizeni odpojeno od napajeni.
i) Zapnute zařizení neponechávejte bez dozoru.
j) Zařízení pravidelné Čistěte, aby nedoslo k trvalému usazováni nečistot.

CZ

k) Hodnota emise vibraci se mufe ménit podle pouzivani zairenen vjinych okolnich podminkach.
I) Zařizení není hračka. Čistěné a udržbu nesměji provádet děti bez dozoru dostpělé osoby.
m) Je zakázáno zasahovat do konstrukce zařizení a povádet zmeny jeho parametrů nebo konstrukce.
n) Zařizení nepoužívejte ani neukládejte v blízkosti zdrojů ohné a tepla.
o) Vyvarujte se používání zařizení v mokró nebo príliš vysoké tráve a křoví.
p) Nepoužívejte zařízení v uzavřených prostorách a budovách!
q) Nepoužívejte zařizení na kluzkém povrchu, v noci, v mlze, během bourky, silného větru nebo jiních těžkých povětrnostních podminek, které znemožnují jasné zorné pole nebo udrženi rovnováhy.
r) Pred zahajenim prace se ujistete, ze se kolem vas nenachazeji jiné osoby, zvi rata nebo predmety, které by se mohly stat prekazkou behem prace.
s) Před zahájením jakékoliv práce se ujistěte, zda bylo zařizení správně složeno a není nijak poškozeno. Nepoužívejte zařizení, které má viditelné známky používání.
t) Nekteré šrouby se mohou uvolnit v dusledku vibraci vznikajćich pri práci se zařizením. Pred každým použitím zkontrolujte jejich stav a dotáhněte je.
u) Zařízení není určeno pro šežání jin'ych materialú než jsou křoviny.
v) Pro zahajeni prace na jinem miste nejdriv vypnete zaizeni a teprve pote jej preneste na misto urceni, davejte pozor na ostri.
w) Neprovádejte Žádné upravy,Pokud motor stale běží.
x) Pokud zařizení během provozu narazi na prekážku, okamžitě jej vypněte.
y) Pokud dojde k ohnuti cepele, nepokousejte se ji sami narovnat.
z) Během práce delejte pravidné prestávky. Dlouhodobé vystavení hluku a vyfukovém plynám muže poškodit vaše zdraví.
aa) Doporučujeme zařizení používat pouze tehdy, kdy jej potřebujete, a během prěstávky jej vypínat, aby nedocházelo k riziku poskození sluchu nebo dychacích cest.
bb) Nepoužívejte zařizení ve vlhkých prostorach, které by bránily pohybu kol.
cc) Během práce se zařízením je zakázáno běhat.
dd) Dbejte zvyşene opatrnosti během změny sméru práce.
ee) Nedoporučuje se pracovat s pristrojem na velmi strmych svazich. Mûze to zpúsobit ztratu kontroly nad zařizením.

UPOZORNÉNÍ TÍKAJICI SE PRACE S HORLAVYM MATERIALEM:

1. Motor zařizení je navržen pro práci se směsným palivem – bezolovnatý nebo olovnatý benzin) + dvoutaktní olej v poměru 40:1. Michání benzinu a olejů jiních než doporučenych může poskodit těsněné, hadice a nádrze.

2. Je zakázán o uchovávat zásoby paliva blízko zdrojú ohne a tepla (jako napr. bojler, kamna), elektrickych vybojú a jisker ze svařování, které mohou vznítit palivo. Je zakázán kouřit cigarety blízko palivovych nádrží.

3. Před doplněním hladiny paliva se ujistěte, ze je motor vypnutý a ochlazený a v mistě tankování se nenacházeji zádné zdroje ohné.

4. Pokuste se nerozlévat palivo. Pokud k tomu DOJde, dukladne vytrete rozlité palivo z podlavy pomociSucheho hadriku.
5. Po ukončeni tankovani dūkladné dotáhněte uzáver na nádrži.
6. Pro spustěné zařizení po tankování jej prěsunte alespón 3 m od mást tankování.
7. Před prepravou zařízení vypráždněte palivovou nádrž.

Přestože zařizení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použiti dalsich bezpečnostních prvků chránících uživatele, existujé i nadále malé riziko urazu āci zraněné pri práci se zařizením. Doporučujeme, abyste pri použivánís vyrobkem nakládali opatrné a Rozumné.

3. Zásady používání

Zařízení je určeno pro prořězávání křovin.

Odpovednost za veškeré škody zpúsobene v dusledku použivání, které je vrozporu určením zařizení, nese uživotel.

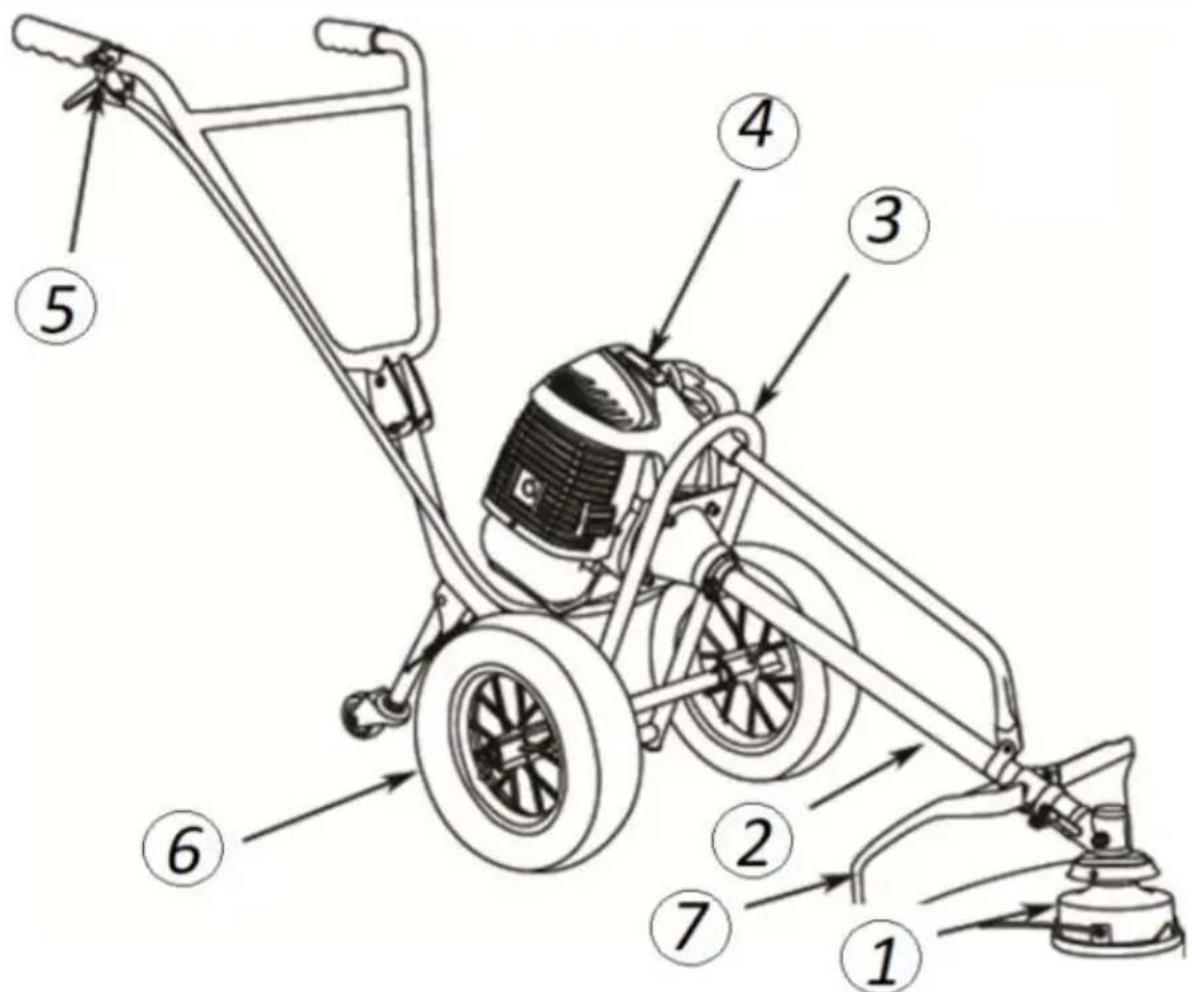

3.1. Popis zařízení

1-hlavice nylonová
2-hridel
3-ram
4-motor
5-páčka plynu
6-kolečko
7-kryt

3.2. Príprava k provozu

UMISTENI ZARIZENI

Zařizení používejte v dostatečné vzdálenosti od horkych ploch. Zařizení vždy používejte na rovném, pevném, Čistém a suchém ohnivzdorném povrchu, mimo dosah děti a osob se snízenými psychickými, smyslovými a duševními funkcem. Uživotel by měl během používání zařizení nosit ochranný odeť, zejměna dlouhé kalhoty, a ochrannou obuv.

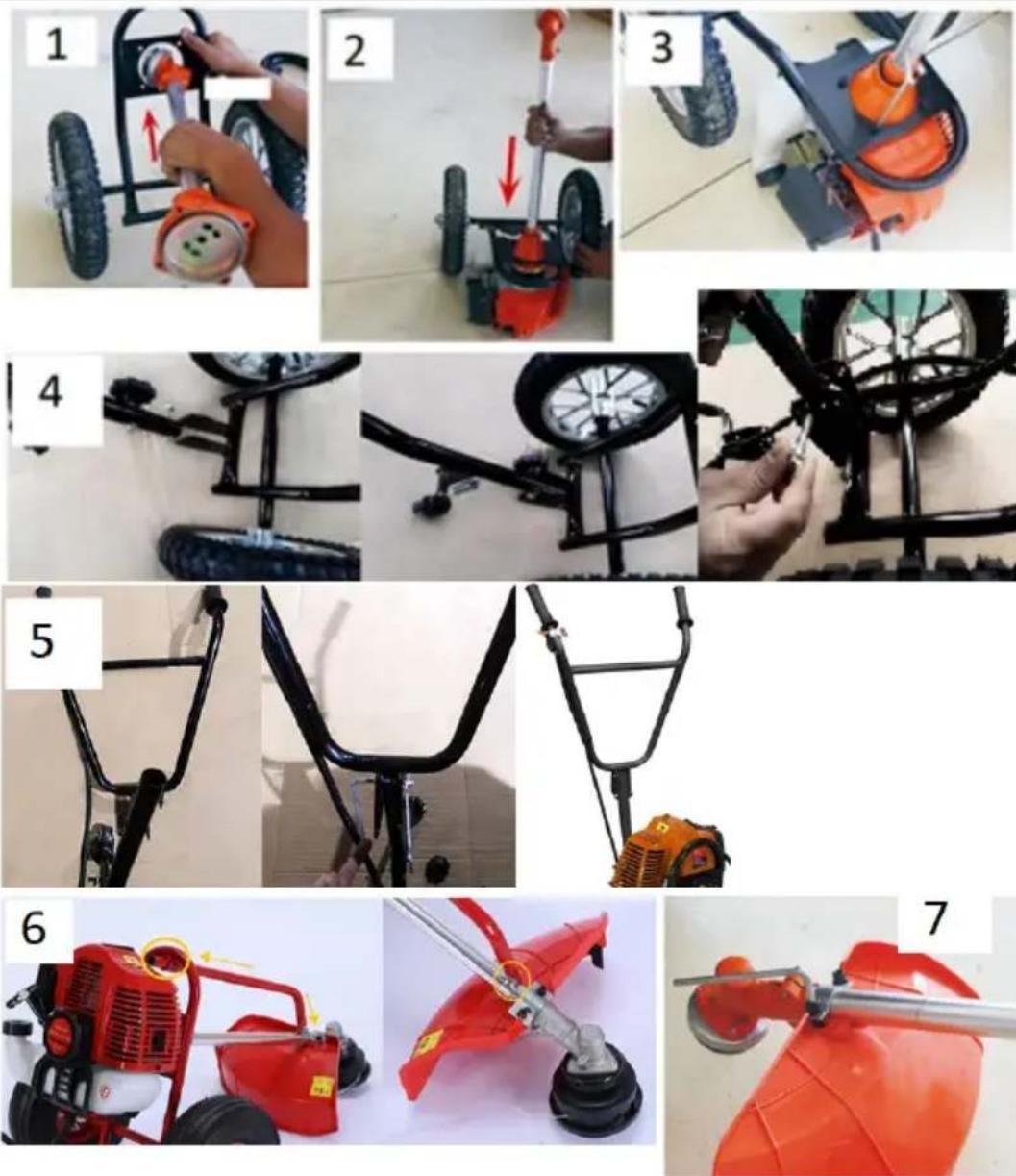

3.3. Montáž zařizení

1. Umistěte hřídel v otvoru v základné.
2. Spojte hridel's motorem.
3. Pripevnete pomoci 4 sroubu.
4. Odśroubujte dva zabezpečujíci šrouby z páky a použijte je k pripojení páky k základné.
5. Pripojte pačku k páce.
6. Našroubujte zajistovaci tyc.
7. Našroubujte kryt.

MONTAZ NYLONOV HAVICE

1. Pridržte spodni prírušroubovákem a poté pomoci nástrčkového klice odśroubujtematici otácením ve směru hodinovych ručicek. Sejměte horní prírubu.
2. Zatímco stále držíte prírubu, umistěte nylonovou hlavu na hřídel a otočte proti směru hodinovych ručíček.

MONTAZ CEPELE:

1. Zatímco držíte spodní prírubu, odśroubujte matici a sejměte horní prírubu.
2. Umistete cepel, kotouc a horni prirubu na trn a pote prisroubujte matici otacenim ve smeru proti hodinovym ručickám.

3.4. Práce se zařizením

3.4.1. PRÉD ZAHÁJENÍM PRÁCÉ:

1. Zaujměte stabilní polohu na rovném povrchu bez prěkážek. Zařizení nepoužívejte,Pokud stojité napr. na Žebríku.
2. Zařizení vždy pevně držte oběma rukama pomocić celych dlani.
3. Je zakázáno používat zařizení, pokud mate ruce vytažné préd sebe nebo je držítě nad liníramen.
4. Doporučuje se, aby v bezpečné vzdálenosti (nad 15 m) byly osoby informované o uživateli zařizení. Takto bude zajišťena pomoc v prípadě potřeby.

CZ

1. Během používání zařizení může dojít k zasaženi látky, ktera zpúsobi zpětný ráz zařizení a tím i uživatele. Proto je velmi duležité zařizení pevně držet v rukou. Minimalizuje to riziko ztráty kontroly nad zařizením.

2. Doporučujeme pracovat na nejvyšich otáčkach. Umožnjuje to rychle a efektivné plinitukoly a vyporadat se s prekázkami v podobě nečekaních materialů.

3. Pred zapnutim zařizení se ujistěte, zda spínač funguje správně a zda jsou konektory a zapalovací svicka stabilné namontovány. Po zapnutí motoru prěd zahájením práce chvili počkeje a ujistěte se, ze nedoslo kžádné poruše.

4. Pro bezpečnost používání prěd každým použitím opláchněte rukojet, aby nedoslo k vyklouznuti zařizení z rukou vlivem ušpiněné.

5. Zajistěte, aby se v blízkosti pracoviště nenacházela zhádná zvírata nebo jiné osoby a nežádouci prědměty.

6. Během startováni motoru要去 neohy v dostatečné vzdálenosti od Čepele!

3.4.2. POUZIVÁNÍ ZARÍZENÍ:

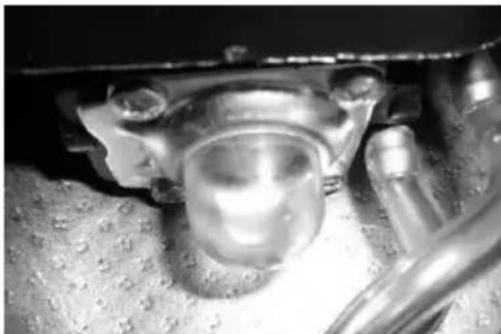

1. Několíkrát stisknéte ručné pumpicku pro karburátor.

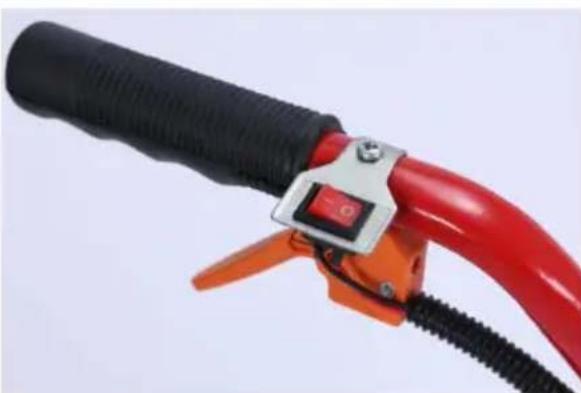

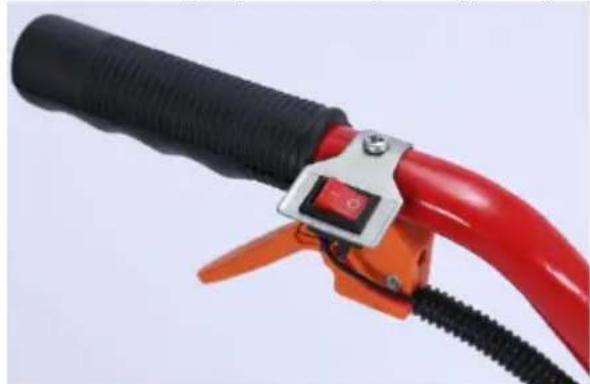

1. Presunte prepinae do polohy ON (zapnute zarizeni).

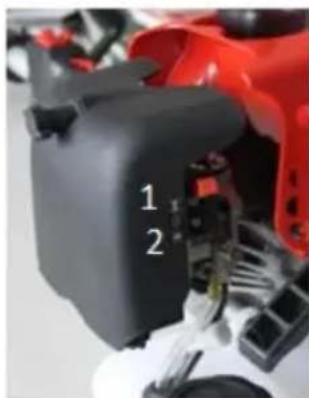

1. Přesunte páčku sytice do zaměcené polohy (vypnuté zařizení).

1-uzavrenapozice
2-otevrenapozice

1. Prudce zatahnete za startovaci lanko.
2. Chvili počkejte a poté présunte páčku sytiče do otevřné polohy (zapnuté zařizení).

1. Pomoci packy plynu nastavte rychlost otacek motoru.

UPOZORNENI: Zastaveni cepele bude trvat jeste nekolik sekund po vypnuti motoru.

3.5. Čistěnéá udžržba

a) Zařizení uchovávejte na suchém a chladném mistě chráněném prěd vlhkosti a prížím slunečním zářením.
b) Na zarizeni nestrikeje vodu ani ho nevkladeje do vody.
c) Zařizení pravidelné kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
d) K Čistěné nepoužívejte ostré a/nebo kovové prédměty (např. drátěné kartáčé nebo kovové pomůcky), které mohou poskodit povrch materialú, z nehož je zařizení vyrobeno.
e) Préd pristoupením k Údržbě zařizení se ujistěte, ze je motor vypnutý a ochlazený.
f) Pro Čišění používejte vyhradné nehořlavé látky.

g) Pokud prace probihaji v prašném prostředí, měla by byt udržba zařizení prováde načastěji, než je uvedeno v tabulce níze.
h) Pokud uživotel něma dovednosti, znalosti a nastroje potřebné k provaděné udžby, měl by za tíms to učelem odevzdat zařizení do servisu.

Schéma údržby
	Po 12 hodinách používání	Po 24 hodinách používání	Po 36 hodinách používání
Vzduchový filtr	Vyčistit.	Vyčistit.	Vyměnit.
Zapalovác svíčka	Zkontrolovat.	Vyčistit.	Vyměnit.

3.5.2. CISTENI ZAPALOVACI SVICKY:

1. Po ochlazení motoru vyjměte zapalovací svíčku pomoci nástrčkového klice.
2. Vycistete svicku pomoci drateneho kartace.
3. Pomoci sparove merynastavte mezeru zapalovacich svicek v rozsahu 0,6-0,7 mm.
4. Opět namontujte svíčku - ručné.
5. Dotáhněte pomoci nástrčkového kliče.

3.5.3. CISTENI VZDUCHOVÉHO FILTRU:

1. Sejměte kryt a houbu z filtru.
2. Nasad'te kryt tak, aby do nadrze spadly nezadouci predmety.
3. Vycistete vzduchovy filtr v teplé vode pomoci mydla.
4. Vyplachněte.
5. Nechte filtr dukladne vyschnout.

UPOZORNENI: Nelze nastartovat motor bez namontovaného filtru.

3.5.4. SKLADOVÁNÍ:

Staré palivo je jegnou z hlavnich pricin problemù se startováním motoru, proto vyprázdněte palivovou nádrž, pokud zařizení nebudete delsí dobu používat. Zařizení uchovávejte uvnitř v mistnosti a chraťe prěd rzi.

3.6. Rešeni problémů

Problém	Činnost
Motor nelze zprovoznit	Demontovat a opětovné namontovat Čepel a hlavici. Zkontrolovat hladinu paliva.
Výkon klesá	Naostřit/vyměnit Čepel.
Zařízení je velmi horké	Vypnout. Vyčkat delší dobu, aby se zařízení zcela ochladilo.

LIKVIDACE OPOTRREBOVANYCH ZARIZENI:

Po skončeniživotnosti toto zařizení nelikvidujte s normálním komunálím odpadem, ale odevzdejte ho do sběrného dvora za učelem recyklace elektrickych a elektronickych zařizení. Informuje o tom symbol umistěné na vyrobku, v pokynech k obsluze nebo na obalu. Plasty použité v zařizení jsou vchodné pro opakované použití v souladu s jejich označením. Díky opakovanému použítí, vyuzítí materialú nebo jiným formám vyuzívání opotřebovaných zařizení prispíváte k ochraně našehoživotního prostředí.

Informace o prislušném sběrném dvoře pro likvidaci opotřebovanych zařizení vám poskytne organ mistríní smosprüvy.

Popis parameter	Hodnota parameter
Názov produktu	Ručný krovinorez
Model	HT-HBC-500
Rozmery [šírka x híbka x výška; mm]	1245 x 450 x 980
Hmotnost' [kg]	14,1
Typ motora (model)	Vzduchom chladený 2-taktný motor, 1 valec (1E44F)
Výkon motora [W].	1,6
Objem vytlaku [cm3]	51,7
Maximálna rychlost' motora [ot./min]	8120
Voǐnobězné otáčky motora [ot./min]	2990
Objem palivovej nádrže [L]	1,2
Druh paliva	Benzín ≤E10 (zmes paliva - Benzín 40:1 olej)
Spiteba energia [g/kWh]	620
Typ oleja	Olej pre dvojtaktné motory FC/FD
Mazivo do prevodovky	Lítium
Hladina akustického výkonu Lwa [dB]	114
Počiatočná dlžka kábla [mm]	850
Šírka rezu [mm]	255/430
Veťkost' kolies [mm]	300

1. Vseobecný popis

Návod na obsluhu je určený na pomoc pri bezpečnom a spol'ahlivom používaní. Produkt je navrhnutý a vyrobený presne podla technickych špecifikácí s použitím majnovších technologiá a komponentov a pri dodržani majvyších šandardov kvality.

PROSÍM, POZORNE ČITAJTE
A PRED OBSLUHOU POCHOPTE TENTO NÁVOD NA
POUŽÍVANIE,

Aby ste zabezpecili dlhu a spo'ahlivu prevadzku Jednotky, uistite sa, ze ju obsluhujete a udrziavate spravyne v sulade s pouynmi v toto nadvode na obsluhu. Technické udaje a

SK

2. Bezpečnost pri použivaní

POZOR!

Precitajte si vsetky bezpečnostné upozornenia a vsetky pokyny. Nedodrozanie upozorneni a pokynov moze mat za nasledok važne zranenie alebo dokonca smrt.

Pojem „jednotka" alebo „produkt" vo varovaniach a v popise pokynov sa vztahuje na ručné krovinorez.

2.1. Bezpečnost' na pracovisku

2.2. Osobná bezpečnost'

q) Ne prévátzkujte jegnotku na klzkom teréne, v noci, poças hmly, burok, silného vetra alebo inych tázkích poveternostních podmienok, ktoré bránia dobrému vyhl'adu a rovnováhe.

s) P red uvedenim do prevadzky sa uistite, ze je Jednotka spravne zmontovaná a ci nie je poškodená.

Pred každým použitím skontrolujte ich stav a dotiahnite.

1. Vložte valček do otvoru v základni.
2. Pripoje valek motoru.
3. Dotiahnite 4 skrutkami.
4. Odskrutkujte dve zaistovacie skrutky z páky a pomocou nich pripojte páku k základni.
5. Pripojte rukovat' k páke.
6. Naskrutkujte bezpečnostné tych.
7. Priskrutkujte kryt.

3.4. Práca s Jednotkou

3.4.1. PRED ZACANIM:

Po năstartovani motora pred začatim práce chvil'u počkajte, aby ste sa uistili,Že nedoslo k poruche.

1. Stlache niedol'kokrát manualse palivové cerpadlo.

1. Otočte spínač do polohy ON (zapnuté).

1. Posunte saciu paku do zatvorenej (vypnute) polohy.

-1-zatvorenápoloha

-2 -otvorená poloha

1. Rychlo potiahnite šartovacie lanko.

2. Chvilu počajte, potom posuñte páčku sania do otvorenej (zapnuté) polohy.

1. Nastavte otáčky motora pomocou rukováte akcelératóra.

UPOZORNENIE: Po vypnuti motora bude trvatNiekol'ko sekund, kym sa cepel' zastav.

3.5. Čistenie a udrzba

e) Pred vykonaním Údržby sa uistite,Že je motor vypnutý a vychladnutý.

UPOZORNENIE: Nešartujte motor bez nainstalovaného filtra.

3.5.4. SKLADOVANIE:

Staré palivo je jegnou z hlavnych pricin problemov so šartovaním motora, preto vyprázdnite palivovú nádrž, ak sa jegnotka nebude dlhší ās používat.
