HT-HBC-500 - Leikkuutyökalu Hillvert - Ilmainen käyttöohje ja opas

Tuotetyyppi	Raivaussaha (pensasleikkuri)
Merkki	Hillvert
Malli	HT-HBC-500
Mitat (P x L x K)	1245 x 450 x 980 mm
Paino	14,1 kg
Moottorityyppi	Kaksitahtimoottori, ilmajäähdytteinen, yksisylinterinen (1E44F)
Moottorin teho	1,6 kW
Iskutilavuus	51,7 cm³
Maksimikierrosnopeus	8120 r/min
Tyhjiökierrosnopeus	2990 r/min
Polttoainesäiliön tilavuus	1,2 l
Polttoainetyyppi	Bensiini ≤10E, seossuhde 40:1 2-tahtiöljyn kanssa
Öljytyyppi	2-tahtiöljy FC/FD
Vaihteiston rasva	Litiumpohjainen
Äänen tehotaso (LwA)	114 dB
Syöttököyden pituus	850 mm
Leikkuuleveys	255/430 mm
Pyörän halkaisija	300 mm
Käyttövoima	Bensiini (polttomoottori)
Keskeiset toiminnot	Pensaiden ja korkean ruohon leikkaus
Huolto ja puhdistus	Puhdista ilmansuodatin, tarkista sytytystulppa, tyhjennä polttoaine pitkäaikaista varastointia varten
Turvallisuus	Käytä suojavarusteita (suojalasit, käsineet, kypärä, kuulosuojaimet), turvaetäisyys >15 m
Varaosat ja korjattavuus	Vain huoltopalvelun tekemät korjaukset, käytä alkuperäisiä osia

Usein kysytyt kysymykset - HT-HBC-500 Hillvert

Kuinka käynnistää Hillvert HT-HBC-500 raivaussaha?

Paina polttoainepumppua useita kertoja. Aseta kytkin ON-asentoon. Sulje kaasuvipu. Vedä syöttököydestä. Muutaman sekunnin kuluttua avaa kaasuvipu ja säädä kierrosnopeutta kaasuliipasimella.

Millaista polttoainetta tulisi käyttää?

Käytä lyijytöntä bensiiniä ≤10E ja 2-tahtiöljyä FC/FD seossuhteessa 40:1. Älä käytä muita öljyjä.

Kuinka huoltaa ilmansuodatin?

Poista kansi ja suodatinsien. Puhdista suodatin lämpimällä saippuavedellä, huuhtele ja kuivaa täysin. Älä koskaan käynnistä moottoria ilman suodatinta.

Milloin sytytystulppa on vaihdettava?

Tarkista tulppa 24 käyttötunnin välein. Puhdista se 24 tunnin jälkeen ja vaihda 36 tunnin jälkeen. Elektrodien välinen etäisyys tulee olla 0,6–0,7 mm.

Mitä suojavarusteita tarvitaan?

Käytä suojalaseja, kuulosuojaimia, käsineitä, umpinaisia kenkiä, kypärää ja pitkiä vaatteita roiskeiden välttämiseksi.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista polttoainetaso, irrota ja aseta takaisin terä tai nylonpää. Varmista, että sytytystulppa ja liittimet ovat kunnolla kiinni.

Kuinka säilyttää laitetta pitkäaikaisesti?

Tyhjennä polttoainesäiliö käynnistysongelmien välttämiseksi. Säilytä laite kuivassa paikassa, suojassa kosteudelta ja ruosteelta.

Mikä on suurin leikkuuleveys?

Leikkuuleveys on 255 mm terällä ja 430 mm nylonpäällä.

Kuinka asentaa terä?

Pidä alalaippa paikallaan, kierrä mutteri irti ja poista ylälaippa. Aseta terä, levy ja ylälaippa, kierrä mutteri kiinni vastapäivään.

Onko mahdollista korjata laite itse?

Korjaukset tulee teettää valmistajan huoltopalvelulla. Älä tee korjauksia itse turvallisuuden varmistamiseksi.

KÄYTTÖOHJE HT-HBC-500 Hillvert

Kuvaus parametri	Arvo parametri
Tuotteen nimi	Käsikäytöinen pensasleikkuri
Malli	HT-HBC-500
Mitat [leveys x syvyys x korkeus; mm]	1245x450x980
Paino [kg]	14,1
Moottorityyppi (malli)	IImajäähdytkeiten 2-tahtimoottori, 1 sylinteri (1E44F)
Moottorin teho [W].	1,6
Siirtymätilavuus [cm3]	51,7
Moottorin suurin nopeus [rpm]	8120
Moottorin joutokäyntinopeus [rpm]	2990
Poltoainesäiliön tilavuus [L]	1,2
Poltoainetyppi	Bensiini ≤E10 (Fuelmix - Bensiini 40:1 öljy)
Energiankulutus [g/kWh]	620
Öljyn typpi	Kaksitahti FC/FD öljy
Vaihteison rasva	Lithium
Äänen tehotaso Lwa [dB]	114
Käynistyskaapelin pituus [mm]	850
Leikkuuleveys [mm]	255/430
Pyörän koko [mm]	300

1. Yleiskuvaus

Ohje on tarkoitetu turvallisen ja luotettavan käytön avuksi. Tuote on suunnitelu ja valmistetu tarkkojen teknisten ohjeiden mukaisesti, käyttaen viimeisintä teknolegiaa ja componentteja sekä noudattaen korkeimpia lautustandardeja.

LUE HUOLELLISESTI
JA YMMÄRRÄ TÄMÄ KÄYTTÖOHJE ENNEN KÄYTTÖA,

FI

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätontä huolehtia. sen oikeasta käytösta ja huollosta tämän käyttoohjeen sisältmien ohjeiden mukaisesti. Tämän ohjeen sisältmät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidattä oikeuden laadun parantamiseen liittyviin muutokiin. Tekniikan kehityksen ja melun vähentämismahdollisuudet huomioiden laite on suunniteltu ja rakennettyten siten, etta melupäastöista aiheutuva riski on rajoitetti alimmalle tasolle.

Symbolien selitykset

CE	Tuote täytää sitä koskevien turvallisuusstanddien vaatimukset.
	Lue ohje ennen käytöä.
	Tuote on kierrätettävä.
	VAROITUS! tai VAROITUS! tai MUISTUTUS! kuvaamaan tilannetta. (yleinen varoitusmerkki)
	Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
	Käytä suojalaseja.
	Käytä suojakäsineitä
	Käytä turvajalkineita. Älä käytä laitetta avojaloin, sandaaleissa tai muissa jalkineita paljastavissa jalkineissa. Jalkojen loukkaantumisen vaara!
	Käytä suojaavia päähineitä.
	Käytä suojapukua.
	HUOMIO! Tulipalon vaara - helposti syttyvät materiaaalit!

FI

	Varoitus myrkyllisten aineiden aiheuttamasta myrkytysvaarasta!
	Huomio! Kuuma pinta voi aiheuttaa palovammoja. Moottorin osat kuumenevat erittäin kuumiki käytön aikana,alandoskosne niihin.
	Älä käytä laitetta sivullisten lahellä. Pidä minuutin etäisyys. 15 m.
	Älä sältyä taita käytä laitetta tulenlähteiden lahellä.Tupakointi on kielletty lahistöllä!
	Työalueella olevien vieraiden esineiden osumisvaara.
	Suojaa laitetta sateelta ja kosteudelta.

Tämän käytöohjeen kuvat ovat viitteellisia ja joissakin yksityiskohdissa ne voivat poiketa tuotteen todellisesta ulkonnaÖstä.

HUOMIO!

Alkuperäinen käyttoohje on käyttoohjeen saksankielinen versio. Muut kieliversiot ovat kaannöksiä saksan kielesta.

2. Kayttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten noudattamatta jattaminen voi johtaavakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeiden kuvaufsessa oleva termi "yksikkö" tai "tuote" viittaa Kaskayttöinen pensasleikkuri.

2.1. Turvallisus työpaikalla

a) Pidä työpaikalla järjestys ja hyvä valaistus. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Toimi ennakoivasti, katso mitä olet tekemässä ja käytä tervettä järkeä laitteen käytön aikana.
b) Älä käytä laitetta räjähdysvaarallisilla alueilla.
c) Jos sinulla on epäilyksiä, toimiiko laite oikein, ota yhteys valmistajan huoltoon.
d) Tuotteen saa korjata vain valmistajan huoltopalvelu. Omatoimisia korjauksia eisaa tehdä!
e) Jos tulipalo sytty, sommuta se tauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu kaytettavaki jannitteisten sahkolaitteiden sommuttamiseen).
f) Käytä laitetta hyvin ilmastoidussa tilassa.
g) Juokseva yksikkö voi tuottaa polyä ja halkaisijaa, suojella sivullisia kaikilta haitoilta.
h) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat eivät ole luettavissa, ne on vaihdettava.
i) Säilytä käyttoohje myöhempää käytöä varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttoohje on luovutettava tuotteen mukana.
j) Pakkauksen osat ja pienet asennusosat pitää sailyttälasten ulottumattomissa.
k) Pidä laite poissa lasten ja eläinten ulottuvilta.

Huomaa! Lapsed ja sivulliset henkilot on suojattava laitteen kayton aikana.

2.2. Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttaa vasyneena, sairaana, alkoholin, huumeiden tai laakkeiden vaikutuksen alaisena, jotka rajoittavat merkittävsti kykyä käyttaa tuotetta.
b) Laitetta voivat käyttaa henkilöt, jotka ovat fyysisesti hyväkuntoisia, pystyvat käyttemaan sitä ja jotka ovat asianmukaisesti koulutettuja ja jotka ovat lukeneet tämän käyttoohjeen ja jotka on koulutettu tyoturvallisuuteen ja -terveyteen.
c) Konetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettväksi, joilla on alentuneet psyykkiset, sensoriset ja henkitet toiminnot tai joilla ei ole riittävää kokemusta ja/tai tietoa, jos he eivät ole heidän turvallisuustaa n vastaavan henkilön valvonnassa tai he eivät ole saaneet ohjeita, kuinka konetta on käytettävää.

d) Noudata varovaisuutta ja maalaisjärkeä kayttäessäti tālaitetta. Hetkellinen epätarkkaavaisuus voi johtaa vakaviin vammoihin.
e) Käytä koneen käytön edellyttämiä henkilönsuojaimia, jotka on märitetly symbolien selityksen kohdassa 1. Asianmukaisten, sertifioitujen henkilönsuojainten käytto vähentäa loukkaantumisriskä.
f) España tahaton käynistäminen varmistamalla, etta kytkin on.POIS paalta-asennossa ennen kuin liitat laitteen virtalähteeseen.
g) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
h) Älä käytä valjiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Valjät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
i) Silmien, korvien ja hengitysteiden suojaus on suositeltavaa.
j) Laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
k) Äla laita kasiäsi tai mitään esineitta käynnissä olevan laitteen sisään!

2.3. Laitteen turvallinen käytto

a) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke paälle eikä.POIS paälta). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitta ei saa käyttaa ja ne pitäa korjata.
b) Kun tuotetta ei käytetä, se tulee sailyttä paikassa, johon lapsilla ja sellaisila henkilöillä ei ole paäsyä, jotka eivat tunne laitetta tai tata käyttoohjetta. Laite on vaarallinen kokemattomien käytäjien käsissä.
c) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttoä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttoä.
d) Laite on pidettäva poissa lasten ulottuvilta.
e) Tuotteen korjauksen ja huollon saa suorittaa vain pateva henkilö kayttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen kayton.
f) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistetu.
g) Välttettä tilanteita, joissa laite pysahtyy suuren kuormituksen vaikutuksesta kayton aikana. Se voi aiheuttaa kayttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
h) Liikkuviin osiin tai varusteisiin ei saa koskea, jos laitetta ei ole irrotetu virtalähteestä.
i) Paalle kytkettya laitetta ei saa jattaalman valvontaa.

FI

j) Laite on puhdistettava sännöllisesti, jottei epäpuhtauksia päästetä kerrostumaan pysvästi.
k) Tärinäpaëstön arvo voi muuttua, kun laitetta käytetaan erilaisissa ympäristöolosuhteissa.
I) Laite ei ole leikkikalu. Lapset eivat saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
m) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteenu muttamiseksi on kielletty.
n) Pidä tuote etäällä syttymis- ja lammonlähteista.
o) Välta työskentelemästä marän tai erittäin korkean ruohon ja pensaiden kanssa.
p) Älä käytä laitetta suljetuissa tiloissa tai rakennuksissa!
q) Älä käytä laitetta liukkaalla maalla, yöllä, sumussa, ukkosmyrskyssä, voimakkaassa tuulessa tai muissa vaikeissa säälosuhteissa, jotka estävät selkeän nän ja tasapainon.
r) Ennen kuin aloitat työn, varmista, etta lahellä ei ole sivullisia, elaimiä tai esineita, jotka voisivat olla esteitta kayton aikana.
s) Varmista ennen käytöä, etta laite on koottu oikein ja etta se on ehja.
Alä käytä laitetta, jossa on nakyviä käytön jalkia.
t) Jotkut ruuvit voivat lovysta koneen kayton aikana aiheuttaman tarin an seurauksena. Tarkista niiden kunto ja kiristne ennen jokaista kaytttoa.
u) Konetta ei ole suunniteltu leikkaamaan muuta materiaalia kuin harjaa.
v) Jos haluat aloittaa tyoskentelyn toisessa paikassa, sommuta ensin laite ja siirra se sitten maarpanpäähansä kiinnittäen erityista huomiota teraan.
w) Älä tee mitään saatöjä moottorin kaydessä.
x) Jos kone kohtaa kayton aikana esteem, sammuta se valittomasti.
y) Jos terä juuttuu, alä suorista sitä käsin!
z) Pidä saannöllisiä taukoja kayton aikana. Pitkäikainen altistuminen melulle ja pakokaasuille voi vahingoittaa terveyttäsi.
aa) On suositeltavaa käyttaa konetta vain tarvittaessa ja sammuttaa se taukogen ajaksi kuulo-tai hengitystievaurioriden vähentämiseksi.
bb) Älä käytä laitetta marissä tiloissa, koska ne voivat estaa pyörien liikkumisen.
cc) Älä käytä laitetta käytön aikana.

dd) Ole äärmmäisen varovainen, kun muutat toimintasuuntaa.
ee) Ei ole suositeltavaa kayttä laitetta erittain jyrkillä teillä. Jos teet niin, saatat menettä laitteen hallinnan.

SYTTYVIEN MATERIALAIEN KASITTELYA KOSKEVAT VAROITUKSET:

1. Yksikön moottori on suunniteltu toimimaan sekapolttoaineella: bensiini (lyijytön tai lyijytön) + kaksitahtiöly suhtessa 40:1.
   Muiden kuin suositeltujen bensiinin ja öljyjen sekoittaminen voi vaurioittaa tiivisteita, letkuja ja sailiöita.
2. Äla säilytä polittoainevarastoja lahellä tulen ja lammön lahteita (kuten kattila, uuni), sahköpurkauksia tai hitsauskipinöita, jotka voivat sytyttä polittoaineen. Polttoainesäiliöiden lahellä tupakointi on kielletty.
3. Varmista ennen tankkausta, etta moottori on sammutetu ja jäahtynyt eikä tankkausalueen lähellä ole tulenlähteita.
4. Älä läikytä polttoainetta. Jos nän tapahtuu, pyyhi läikkynyt polttoaine perusteellisesti pois maasta kuivalla rievulla.
5. Kun olet lopettanut tankkauksen, sulje sallion korkki varovasti.
6. Käynnistä kone tankkauksen jälleen siirtämällä se vähintään 3 metrin paahän tankkauspaikasta.
7. Tyhjennä polttoainesäiliö, kun kuljetat yksikköä.

Siitä huolimatta, etta laite on suunniteltu siten, etta se olisi turvallinen, etta siinä olisi riittävat suojat, ja kayttäjan lisäturvaelementtien kaytösta huolimatta, on edelleen olemassa pieni onnettomus- tai loukkaantumisriski laitteen kayton aikana. Sitä kaytettäessä on suositeltavaa noudattaa varovaisuutta ja tervettä harkintaa.

3. Kayttösaannot

Laite on suunniteltu kaupalliseen käyttoön.

Käytträjällä on vastuu kaikista vahingoista, jotka aiheutuvat käytötarkoituksen vastaisesta käytösta.

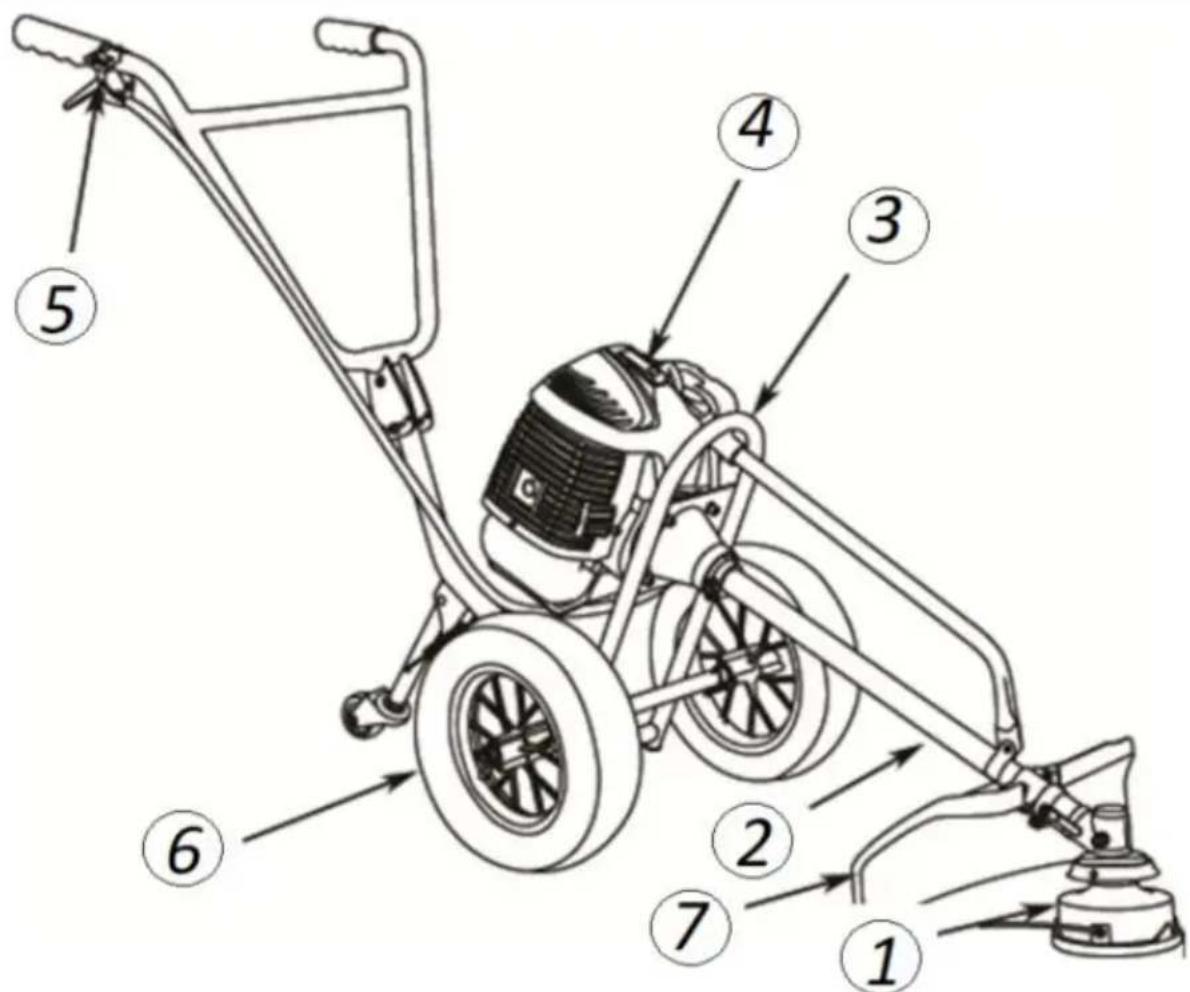

3.1. Kuvaus

1 - nailonpää
2 - rulla
3 - kehys
4 - moottori
5 - kaasupolkimen kahva
6- pyorä
7-kotelo

3.2. Käyttoön valmistelu

Laitteen sijoittaminen

Laite on pidettäva etäällä kuumista pinnoista. Laitetta pitäa aina käyttaa tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla pinnalla sekälasten ja henkilöiden ulottumattomissa, joiden psyykkiset, sensoriset ja henkiset toiminnot ovat rajoittuneita. Käytäjan tulee käyttaa laitetta käyttaessän suojavaatetusta, ensisijaisesti pitkä housuja ja turvakenkia.

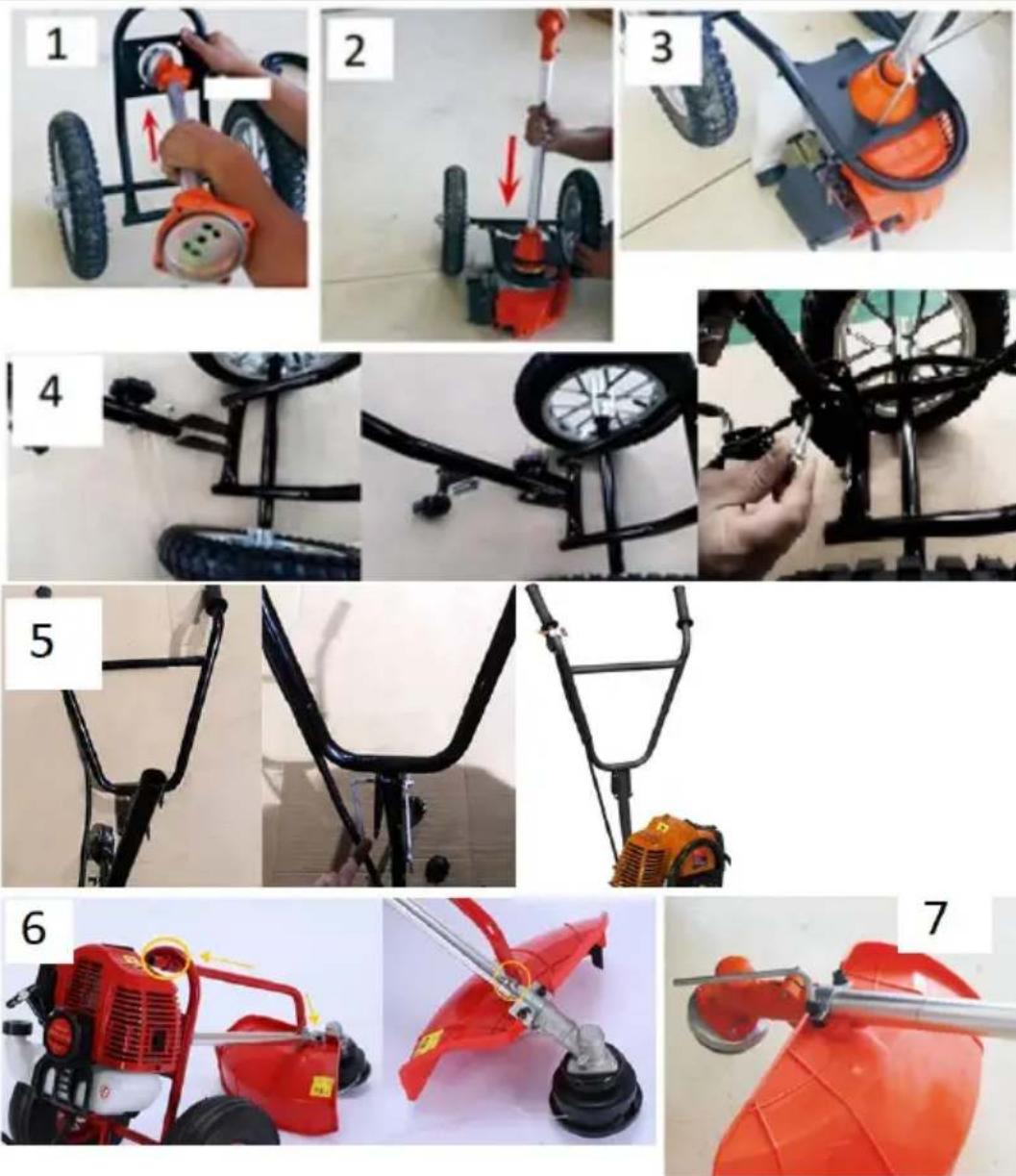

3.3. Laitteen asennus

1. Aseta rulla alustassa olevaan uraan.
2. Liitä rulla moottoriin.
3. Kiristä 4 ruuvilla.
4. Irrota kaksi kiinnitysruuvia vivusta ja yhdistä niiden avulla vipu alustaan.
5. Liitä kahva vipuun.
6. Ruuvaa turvatanko kiinni.
7. Ruuvaa kansi kiinni.

NYLON PÄAN ASENNUS

FI

1. Pidä kiinni alalaipasta ruuvimeisselillä ja lóysää sitten mutteria hylsyavaimella kaantamälla sitä myotapäivään.

Irrota ylalaippa.

1. Pida edelleen kiinni laipasta, aseta nylonpää aktelille ja kirista käantämällä vastapäivään.

TERÄN ASENNUS:

1. Pidä kiinni alalaipasta, lóysää mutteria ja irrota ylääippa.
2. Aseta terä, kiekko ja yläläppa karan pälle ja kiristä sitten mutteri kiertämälla vastapäivään.

3.4. Laitteen käytto

3.4.1. ENNEN ALOITTAMISTA:

FI

1. Ole vakaa asento tasaisella alustalla ilman esteita. Älä käytä laitetta seisoessasi esimerkiksi tikkailla.
2. Pidä yksikköä aina lujasti molemmin käsin koko kammenelläsi.
3. Älä työskentele yksikon kanssa käsivarret ojennetuina edessäsi tai hartioiden korkeuden yläpuolella.
4. On suositeltavaa, etta turvallisella etaisyydella (yli 15 m) on ihmisia, jotka ovat tietoisia lasnaloostasi.

Näin varmistetaan, etta apua voidaan saada tarvittaessa.

1. Kun kaytät laitetta, saatat osua materiaaliin, joka aiheuttaa laitteen ja kayttäjan rekyylin. Siksi on tärkeä pitäa laitetta tukevasti ja tukevasti käsissäsi. Tämä minimoi yksikon hallinnan menettämisen riskin.
2. On suositeltavaa työskennellä suurimmalla nopeudella. Sen avulla voit suorittaa tehtäviä nopeasti ja tehokkaasti ja käsitetlä esteitä, kuten odottamattomia materiaialeja.
3. Ennen kuin käynnistät koneen, tarkista, että kytkin toimii kunnolla, että liittimet ja sytytystulpat ovat kunnolla kiinni.

Kun olet käynnistányt moottorin, odota hetki ennen työn aloittamista varmistaaksesi, ettei toimintahäiriöitä ole ilmennyt.

1. Pese kahva ennen jokaista käytökertaa turvallisen käytön vuoksi, jotta laite ei pääse liukumaan käsistäsi jaämien alta.
2. Varmista, ettei työalueen lahellä ole eläimiä, sivullisia tai ei-toivottuja esineitä.
3. Pidä jalat loitolla terästa käynnistäessämi moottorin!

3.4.2. LAITTEEN KÄYTTO:

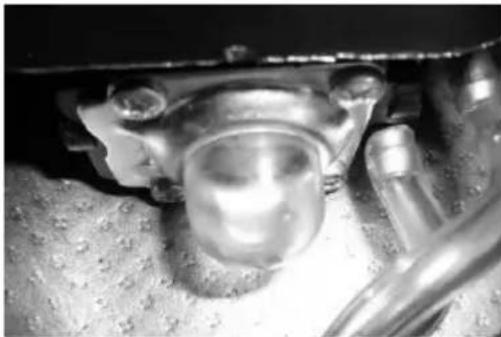

1. Paina manuaalista polttoainepumpppua useita kertoja.

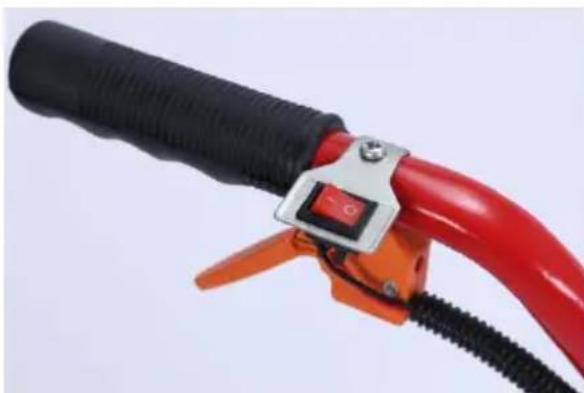

1. Kännä kytkin ON-asentoon (yksikkö paällä).

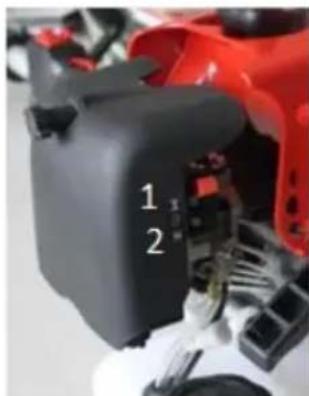

1. Siirra imuvipu suljettuin (pois) asentoon.

-1-suljettu asento
-2 -avoin asento

1. Vedä nopeasti käynnistysnarusta.
2. Odota hetki ja siirä sitten imuvipu auki (päällä) -asentoon.

1. Säädä moottorin nopeutta kaasupolkimen kahvalla.

VAROITUS: Terän pysähtyminenkestävielä mutantan sekunnin, kun moottori on sammutetu.

3.5. Puhdistaminen ja huolto

a) Laite on sailytettäva kuvassa ja villeässä paikassa suojassa koseudelta ja suoralta auringonvalolta.
b) Laitteen ruiskuttaminen yedellä tai upottaminen yeteen on kielletty.
c) Tuote on tarkastettava säännöllisesti sen tekisen kunnon ja kaikkien vaurioiden suhteen.
d) Puhdistamiseen ei saa kayttä teraviä ja/tai metalliesineita (esim. terasharjaa tai metallilastaa), koska ne voivat vahingoittaa materiaalin pintaa, josta laite on valmistetty.
e) Varmista,etta moottori on sammutetti ja jäahtynyt ennen hueltoa.
f) Käytä puhdistukseen vain palamattomia tuotteita.
g) Jos konetta käytetään polyisessä ympäristössä, sitä tulee huoltaa useammin kuin alla olevassa taulukossa on ilmoitettu.
h) Jos sinulla ei ole kykyä, tietao ja tvökaluja huoltaa, huollata kone.

3.5.1. KUNNOSSAPITOAOIKAULAU

Kunnossapitoaikataulu
	12 tunnin käytön jälleen	24 tunnin käytön jälleen	36 tunnin käytön jälleen
Illmansuodatin	Puhdas	Puhdas	Korvata
Sytytystulppa	Tarkistaa	Puhdas	Korvata

3.5.2. Sytytystulppien PUHDISTUS:

1. Kun moottori on jäahtynyt, irrota sytytystulppa hylsyavaimella.
2. Puhdista sytytystulppa terasharjalla.
3. Käytä rakotulkkia asettaaksesi kipinävän vällle 0,6-0,7 mm.
4. Asenna sytytystulppa takaisin kasin.
5. Kiristä hylsyavaimella.

3.5.3. ILMANSUODATTIMEN PUHDISTUS:

1. Irrota kansi ja sieni suodattimesta.
2. Aseta kansi takaisin, jotta ei-toivottuja esineita putoaa sailiöön.
3. Puhdista ilmansuodatin lampimalla saippuavedellä.
4. Huuhtele.
5. Anna suodattimen kuivua perusteellisesti.

VAROITUS: Älä käynnistä moottoria ilman suodatinta.

3.5.4. SÄIYLTYS

Vanha polttoaine on yksi tärkeimmista moottorin käynnistysongelmien syista, jotentyhjennä polttoainesäiliö, jos yksikköä ei käytetä pitkään aikaan.

Säilytä yksikköä sisätiloissa ja suojaa se ruosteelta.

3.6. Ongelmien ratkaiseminen

Ongelma	Toiminta
Moottori ei käynnisty	Irrota ja asenna terä ja pää takaisin. Tarkista poltoaineen määrä.
Tehokkuus laskee	Teroita/VAIHDA leikkuuelementti.
Yksikkö on erittäin kuuma	Kytke pois päältä. Anna laitteen jäähtyä kokonaan.

KAYTETTYJEN LAITTEIDEN HAVITTÄMINEN.

Kun käyttoaika on paattynyt, tata tuotetta ei saa havittä ravallisen kotitalousjätteen mukana, vaan se pitä toimittaa kierratystä varten sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Siitä ilmoittaa tuotteessa, käyttohjeessa tai pakkauksessa oleva symboli. Laitteessa käytetyt muovit voidaan käyttaa uudelleen niiden merkintöjen mukaisesti. Uudelleenkäytön, materiaalien käytön tai käytetyjen laitteiden muun käyttomuodon ansiosta annat merkittävän panoksesi ympäristomme suojeluun.

Paikallinen hallinto antaa sinulle tietoja käytettyjen yksiköiden asianmukaisesta havityspisteestä.

Technische Gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Handgeduwde bosmaaier
Model	HT-HBC-500
Afmetingen [breedte x diepte x hoogte; mm]	1245x450x980
Gewicht [kg]	14,1
Motortype (model)	Luchtgekoelde 2-taktmotor, 1 cilinder (1E44F)
Motorvermogen [W].	1,6
Verplaatsingsvolume [cm3]	51,7
Maximaal motortoerental [rpm]	8120
Stationair toerental [tpm]	2990
Inhoud brandstoftank [L]	1,2
Brandstoftype	Benzine ≤E10 (Brandstofmix - Benzine 40:1 Olie)
Energieverbruik [g/kWh]	620
Olie soort	Tweetakt FC/FD-olie
Versnellingsbakvet	Lithium
Geluidsvermogensniveau Lwa [dB]	114
Startkabellengthe [mm]	850
Snijbreedte [mm]	255/430
Wielmaat [mm]	300
