NÁVOD K OBSLUZE SCA 16 FESTOOL

Prohlášení o shodě EU. Prohlašujeme s veške- rou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní doku- menty:

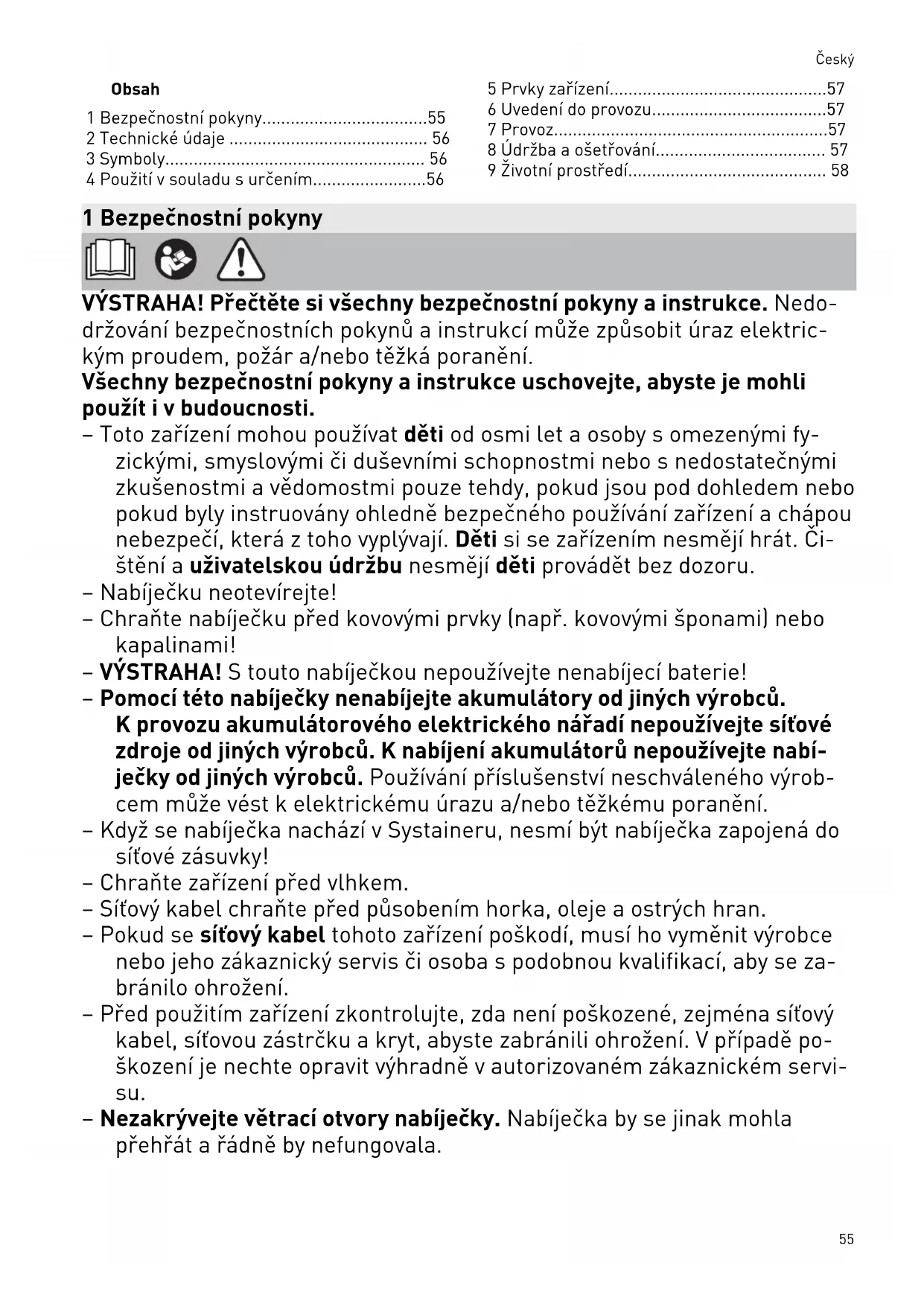

54Obsah 1 Bezpečnostní pokyny...................................55 2 Technické údaje

• 3 Symboly p. 56
• 4 Použití v souladu s určením p. 56
• 5 Prvky zařízení p. 57
• 6 Uvedení do provozu p. 57
• 7 Provoz p. 57
• 8 Údržba a ošetřování p. 57
• 9 Životní prostředí 1 Bezpečnostní pokyny VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedo držování bezpečnostních pokynů a instrukcí může způsobit úraz elektric kým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti. – Toto zařízení mohou používat děti od osmi let a osoby s omezenými fy zickými, smyslovými či duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud jsou pod dohledem nebo pokud byly instruovány ohledně bezpečného používání zařízení a chápou nebezpečí, která z toho vyplývají. Děti si se zařízením nesmějí hrát. Či štění a uživatelskou údržbu nesmějí děti provádět bez dozoru. – Nabíječku neotevírejte! – Chraňte nabíječku před kovovými prvky (např. kovovými šponami) nebo kapalinami! – VÝSTRAHA! S touto nabíječkou nepoužívejte nenabíjecí baterie! – Pomocí této nabíječky nenabíjejte akumulátory od jiných výrobců. K provozu akumulátorového elektrického nářadí nepoužívejte síťové zdroje od jiných výrobců. K nabíjení akumulátorů nepoužívejte nabí ječky od jiných výrobců. Používání příslušenství neschváleného výrob cem může vést k elektrickému úrazu a/nebo těžkému poranění. – Když se nabíječka nachází v Systaineru, nesmí být nabíječka zapojená do síťové zásuvky! – Chraňte zařízení před vlhkem. – Síťový kabel chraňte před působením horka, oleje a ostrých hran. – Pokud se síťový kabel tohoto zařízení poškodí, musí ho vyměnit výrobce nebo jeho zákaznický servis či osoba s podobnou kvalifikací, aby se za bránilo ohrožení. – Před použitím zařízení zkontrolujte, zda není poškozené, zejména síťový kabel, síťovou zástrčku a kryt, abyste zabránili ohrožení. V případě po škození je nechte opravit výhradně v autorizovaném zákaznickém servi su. – Nezakrývejte větrací otvory nabíječky. Nabíječka by se jinak mohla přehřát a řádně by nefungovala. Český 55– Při poškození a nesprávném používání akumulátoru mohou unikat vý pary. Výpary mohou podráždit dýchací cesty. Zajistěte přívod čerstvého vzduchu a v případě obtíží vyhledejte lékaře. 2 Technické údaje Nabíječka SCA 16 TCL 6 TCL 6 DUO Síťové napětí (vstupní) 220 – 240 V~ 220 – 240 V~ 220 – 240 V~ Síťová frekvence 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz Nabíjecí napětí (výstup ní) 10,8 – 18 V 10,8 – 18 V výstup 1: 10,8 – 18 V výstup 2: 10,8 – 18 V Nabíjecí proud max. 16 A max. 6 A výstup 1: max. 6 A výstup 2: max. 6 A Doby nabíjení akumulátorů BP a BPC, cca 4,2 Ah 76 min 76 min 76 min 3,0 Ah* / 3,1 Ah* 33 min 33 min 33 min 4,0 Ah* 32 min 32 min 32 min 5,0 Ah* / 5,2 Ah* 33 min 45 min 45 min 6,2 Ah* 32 min 53 min 53 min Přípustný rozsah nabíje cí teploty akumulátoru −5 °C až +55 °C Sledování teploty pomocí odporu NTC 3 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k použití, bezpeč nostní pokyny! Přečtěte si návod k použití, bezpeč nostní pokyny! Vhodné pouze pro použití ve vnitřním prostředí p. 58

Pojistka s údajem hodnoty proudu Bezpečnostní transformátory Třída ochrany II Nevyhazujte do domovního odpadu. Nevyhazujte do domovního odpadu. Instruktážní návod 4 Použití v souladu s určením Nabíječky jsou vhodné – pouze pro použití ve vnitřním prostředí – pro nabíjení lithium-iontových akumulátorů Festool BP, BPS a BPC s následujícími jmenovitými napětími a kapacitami: 10,8 V (3S1P) 1,3 Ah, 1,5 Ah, 2,5 Ah* 10,8 V (3S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah 14,4 V (4S1P) 1,3 Ah, 1,5 Ah 14,4 V (4S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah, 5,2 Ah* 18,0 V (5S1P) 1,3 Ah, 1,5 Ah, 2,6 Ah, 3,0 Ah*, 3,1 Ah*, 4,0 Ah* 18,0 V (5S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah, 5,0 Ah*, 5,2 Ah*, 6,2 Ah*, 8,0 Ah*

• Akumulátory umožňující rychlonabíjení. Český 56Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel. 5 Prvky zařízení [1-1] Nabíjecí otvor [1-2] Akumulátor [1-3] Ukazatel zbývající doby nabíjení (pouze SCA 16) [1-4] Ukazatel stavu nabití [1-5] Navíjení síťového kabelu [1-6] Větrací otvory (pouze SCA 16) [2] Upevnění nabíječky na stěnu Uvedené obrázky se nacházejí na začátku návo du k použití. 6 Uvedení do provozu VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frek vence! Nebezpečí úrazu ► Síťové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku. ► V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V  / 60 Hz.

6.1 Spuštění nabíjení

VÝSTRAHA! Před uvedením do provozu úplně odviňte síťový kabel z prohlubně [1-5]. ► Zapojte síťovou zástrčku nabíječky do zá suvky. ► Zasuňte akumulátor [1-2] do nabíjecího ot voru [1-1]

6.2 Upevnění na stěnu

Po uvedení nabíječky do provozu se LED ukaza tele stavu nabití [1-4] rozsvítí žlutě. Vlastní kontrola SCA 16 Než se LED ukazatele stavu nabití rozsvítí žlutě, rozsvítí se cca na 1 s všechny LED [1-3] a [1-4] zapne se ventilátor [1-6]. Provozní stavy nabíječky: Žlutá LED – svítí trvale Nabíječka je připravená k provozu. Zelená LED – bliká Akumulátor se nabíjí. LED zelená – svítí trvale – READY Akumulátor je nabitý na více než 80 % a připra vený k použití. Na pozadí se akumulátor dále nabíjí až na 100 %. READY LED červená – bliká Indikace obecné chyby, např. nedokonalý kontakt, zkrat, vadný akumulátor. LED červená – svítí trvale Teplota akumulátoru překročila přípust né mezní hodnoty. Po dosažení přípustné teplo ty se nabíječka automaticky přepne na nabíjení. Zbývající doba nabíjení (pouze SCA 16) Ukazatel předpokládané zbývající doby nabíjení: > 45 min30 mi 15 min 5 min ► Vložte akumulátor. Ukazatel stavu [1-4] nabití několikrát zabliká. Předpokládaná zbývající doba nabíjení je indiko vána blikáním příslušné LED [1-3].

Při nepřetržitém nabíjení resp. více po sobě ná sledujících nabíjecích cyklech se nabíječka mů že zahřát. Je to neškodné a neznamená to tech nickou závadu. Při uchovávání v nabíječce zůstanou akumulá tory vždy zcela nabité. Akumulátory nabíjejte pouze v dobře větraném prostředí. AIRSTREAM (pouze SCA 16) Nabíječka SCA 16 je vybavená ventilátorem a aktivně tak podporuje chlazení akumulátorů BP 18...AS/I. 8 Údržba a ošetřování Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby Používejte jen originální náhradní dí ly Festool! Obj. č. na: www.fe stool.cz/sluzby EKAT

8.1 Dodržujte následující pokyny:

– Aby nedošlo k poškození, vyčistěte nabíječ ku měkkým a suchým hadrem. Nepoužívej te rozpouštědla. – Připojovací kontakty nabíječky udržujte či sté. Český 57– Větrací otvory [1-6] na nabíječce SCA 16 musí být volné. 9 Životní prostředí Nářadí nevyhazujte do domovního odpa du! Nářadí, příslušenství a obaly ode vzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace o sběrných místech pro řádnou likvi daci najdete na www.festool.cz/recycling . Informace k REACH: www.festool.cz/reach Český 58Spis treści 1 Uwagi dotyczące bezpieczeństwa...............59 2 Dane techniczne
