GEBRUIKSAANWIJZING SCA 16 FESTOOL

EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

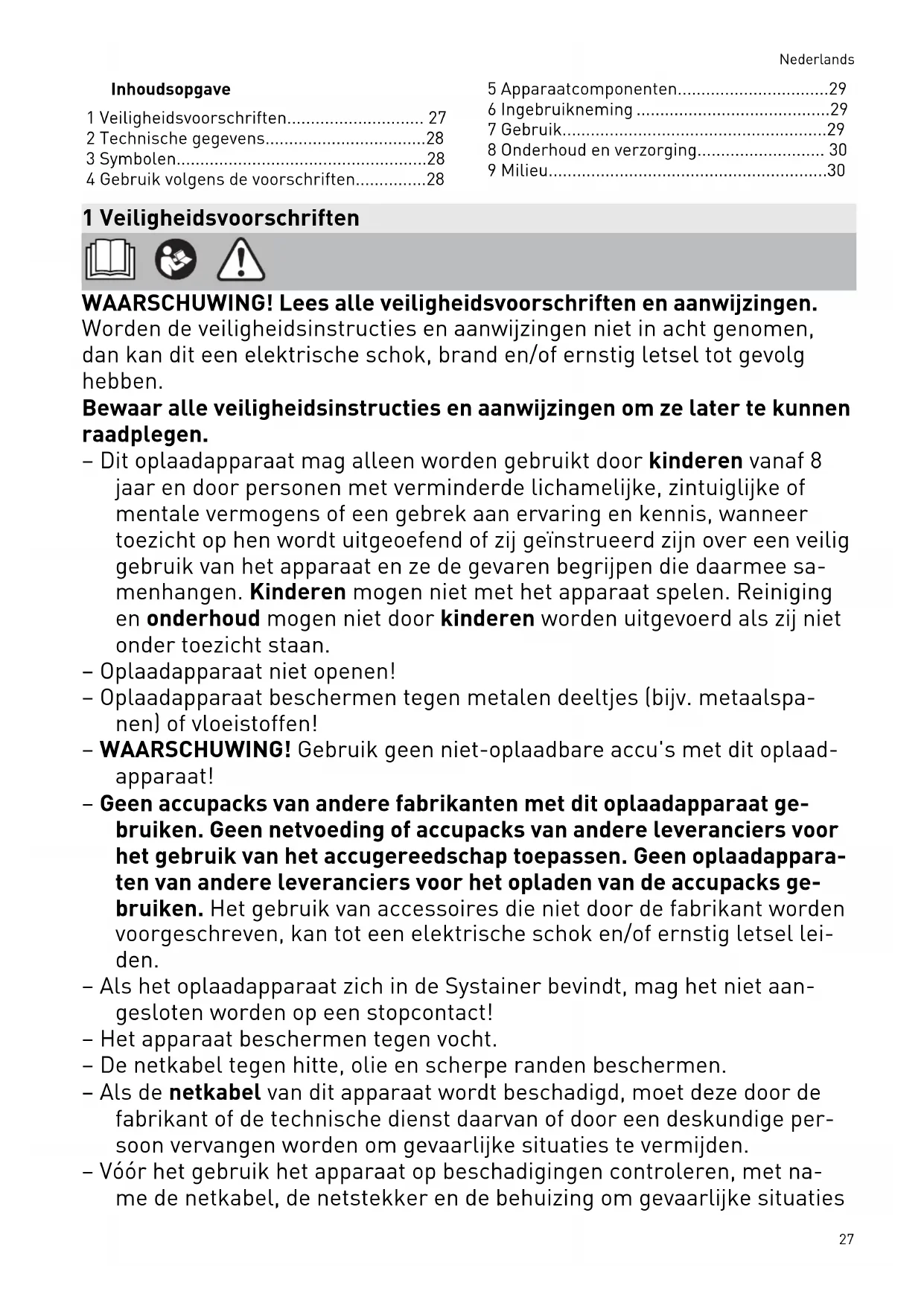

7 Gebruik........................................................29 8 Onderhoud en verzorging........................... 30 9 Milieu...........................................................30 1 Veiligheidsvoorschriften WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen. – Dit oplaadapparaat mag alleen worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, wanneer toezicht op hen wordt uitgeoefend of zij geïnstrueerd zijn over een veilig gebruik van het apparaat en ze de gevaren begrijpen die daarmee sa menhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd als zij niet onder toezicht staan. – Oplaadapparaat niet openen! – Oplaadapparaat beschermen tegen metalen deeltjes (bijv. metaalspa nen) of vloeistoffen! – WAARSCHUWING! Gebruik geen niet-oplaadbare accu's met dit oplaad apparaat! – Geen accupacks van andere fabrikanten met dit oplaadapparaat ge bruiken. Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaadappara ten van andere leveranciers voor het opladen van de accupacks ge bruiken. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel lei den. – Als het oplaadapparaat zich in de Systainer bevindt, mag het niet aan gesloten worden op een stopcontact! – Het apparaat beschermen tegen vocht. – De netkabel tegen hitte, olie en scherpe randen beschermen. – Als de netkabel van dit apparaat wordt beschadigd, moet deze door de fabrikant of de technische dienst daarvan of door een deskundige per soon vervangen worden om gevaarlijke situaties te vermijden. – Vóór het gebruik het apparaat op beschadigingen controleren, met na me de netkabel, de netstekker en de behuizing om gevaarlijke situaties Nederlands 27te vermijden. Bij beschadiging uitsluitend door een geautoriseerde on derhoudswerkplaats laten repareren. – Ventilatiesleuven van het oplaadapparaat niet afdekken. Het oplaad apparaat kan anders oververhit raken en niet meer goed functioneren. – Bij beschadiging en ondeskundig gebruik van het accupack kunnen dampen vrijkomen. De dampen kunnen de luchtwegen irriteren. Venti leer de ruimte en consulteer bij klachten een arts. 2 Technische gegevens Oplaadapparaat SCA 16 TCL 6 TCL 6 DUO Netspanning (ingang) 220 - 240 V~ 220 - 240 V~ 220 - 240 V~ Netfrequentie 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz Laadspanning (uitgang) 10,8 - 18 V 10,8 - 18 V Uitgang 1: 10,8 - 18 V Uitgang 2: 10,8 - 18 V laadstroom max. 16 A max. 6 A Uitgang 1: max. 6 A Uitgang 2: max. 6 A Laadtijden voor BP- en BPC-accu's, ca. 4,2 Ah 76 min 76 min 76 min 3,0 Ah* / 3,1 Ah* 33 min 33 min 33 min 4,0 Ah* 32 min 32 min 32 min 5,0 Ah* / 5,2 Ah* 33 min 45 min 45 min 6,2 Ah* 32 min 53 min 53 min Toegestaan laadtempe ratuurbereik van de ac

-5 °C tot +55 °C Temperatuurbewaking m.b.v. NTC-weerstand 3 Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en veilig heidsvoorschriften! Lees de gebruiksaanwijzing en veilig heidsvoorschriften! Alleen voor binnengebruik

Zekering met opgave van de stroom waarde Veiligheidstransformatoren Beveiligingsklasse II Niet met het huisvuil meegeven. Niet met het huisvuil meegeven. Handelingsinstructie 4 Gebruik volgens de voorschriften Oplaadapparaten geschikt – alleen voor binnengebruik. – voor het opladen van de Festool Li-ion-ac cu's BP, BPS en BPC met volgende nomi nale spanningen en capaciteiten: Nederlands 2810,8 V (3S1P) 1,3 Ah, 1,5 Ah, 2,5 Ah* 10,8 V (3S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah 14,4 V (4S1P) 1,3 Ah, 1,5 Ah 14,4 V (4S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah, 5,2 Ah* 18,0 V (5S1P) 1,3 Ah, 1,5 Ah, 2,6 Ah, 3,0 Ah*, 3,1 Ah*, 4,0 Ah* 18,0 V (5S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah, 5,0 Ah*, 5,2 Ah*, 6,2 Ah*, 8,0 Ah*

• snelopladende accu's De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats vindt. 5 Apparaatcomponenten [1-1] Laadschacht [1-2] Accu [1-3] Restlaadtijdindicatie (alleen SCA 16) [1-4] Laadstatusindicatie [1-5] Opwikkeling netkabel [1-6] Ventilatieopeningen (alleen SCA 16) [2] Wandbevestiging oplaadapparaat De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. 6 Ingebruikneming WAARSCHUWING Ontoelaatbare spanning of frequentie! Risico van ongevallen ► De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen. ► In Noord-Amerika mogen alleen Festool- machines met een spanningsopgave van 120 V / 60 Hz worden gebruikt.

6.1 Laadproces starten

WAARSCHUWING! Vóór de inbedrijfstelling de netkabel volledig van de uitsparing [1-5] afwik kelen. ► Netstekker van het oplaadapparaat in het stopcontact steken. ► Accupack [1-2] in de laadschacht [1-1] schuiven.

Zie afbeelding [2]. 7 Gebruik

7.1 Betekenis van de LED's

Na de inbedrijfstelling van het oplaadapparaat schakelt de LED van de laadstatusindicatie [1-4] over naar geel. Zelfcheck SCA 16 Voordat de LED van de laatstatusindicatie naar geel overschakelt, schakelen alle LED's [1-3]

[1-4] alsmede de ventilator [1-6] 1 sec. lang in. Bedrijfsstatussen van het oplaadapparaat: LED geel - continulicht Oplaadapparaat is gebruiksklaar. LED groen - knipperen De accu wordt opgeladen. LED groen - continulicht - GEREED De accu is > 80% opgeladen en klaar voor ge bruik. Op de achtergrond wordt de accu verder opgeladen tot 100%. READY LED rood - knipperen Algemene foutindicatie, bijv. geen volle dig contact, kortsluiting, accu defect, etc. LED rood - continulicht Accutemperatuur ligt buiten de toelaat bare grenswaarden. Zodra de toegestane tem peratuur is bereikt, schakelt het oplaadappa raat automatisch over op opladen. Restlaadtijd (alleen SCA 16) Indicatie van de te verwachten restlaad tijd: > 45 min30 mi 15 min 5 min ► Accu opschuiven. Laadstatusindicatie [1-4] knippert meerdere keren. Te verwachten restlaadtijd wordt door het knip peren van de corresponderende LED [1-3] aan gegeven.

Bij continue of meerdere keren op elkaar vol gende laadcycli kan het oplaadapparaat warm worden. Dat is echter in orde en wijst niet op een technisch defect. Bij bewaring in het oplaadapparaat blijven ac cupacks altijd volledig opgeladen. Accupacks alleen in een goed geventileerde omgeving opladen. AIRSTREAM (alleen SCA 16) Het oplaadapparaat SCA 16 is met een ventila tor uitgerust en ondersteunt zo actief de afkoe ling van de BP 18...AS/I-accu's. Nederlands 298 Onderhoud en verzorging Klantenservice en reparatie alleen door fabrikant of door servicewerk plaatsen. Adres bij u in de buurt op: www.festool.nl/service Alleen originele Festool-reserveon derdelen gebruiken! Bestelnr. op: www.festool.nl/service EKAT

8.1 Neem de volgende aanwijzingen in acht:

– Om schade te verhinderen het oplaadappa raat met een droge zachte doek reinigen. Geen oplosmiddelen gebruiken. – De aansluitcontacten op het oplaadappa raat schoonhouden. – De ventilatiesleuven [1-6] op het oplaadap paraat SCA 16 vrijhouden. 9 Milieu Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd. Informatie over de inzamelpunten voor een cor recte verwijdering is onder www.festool.nl/ recycling in te zien. Informatie voor REACH: www.festool.nl/reach Nederlands 30Innehållsförteckning 1 Säkerhetsanvisningar................................. 31 2 Tekniska data
