KÄYTTÖOHJE SCA 16 FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

4 Määräystenmukainen käyttö...................... 36 5 Laitteen osat

• 6 Käyttöönotto p. 37
• 7 Käyttö p. 37
• 8 Huolto ja hoito p. 37

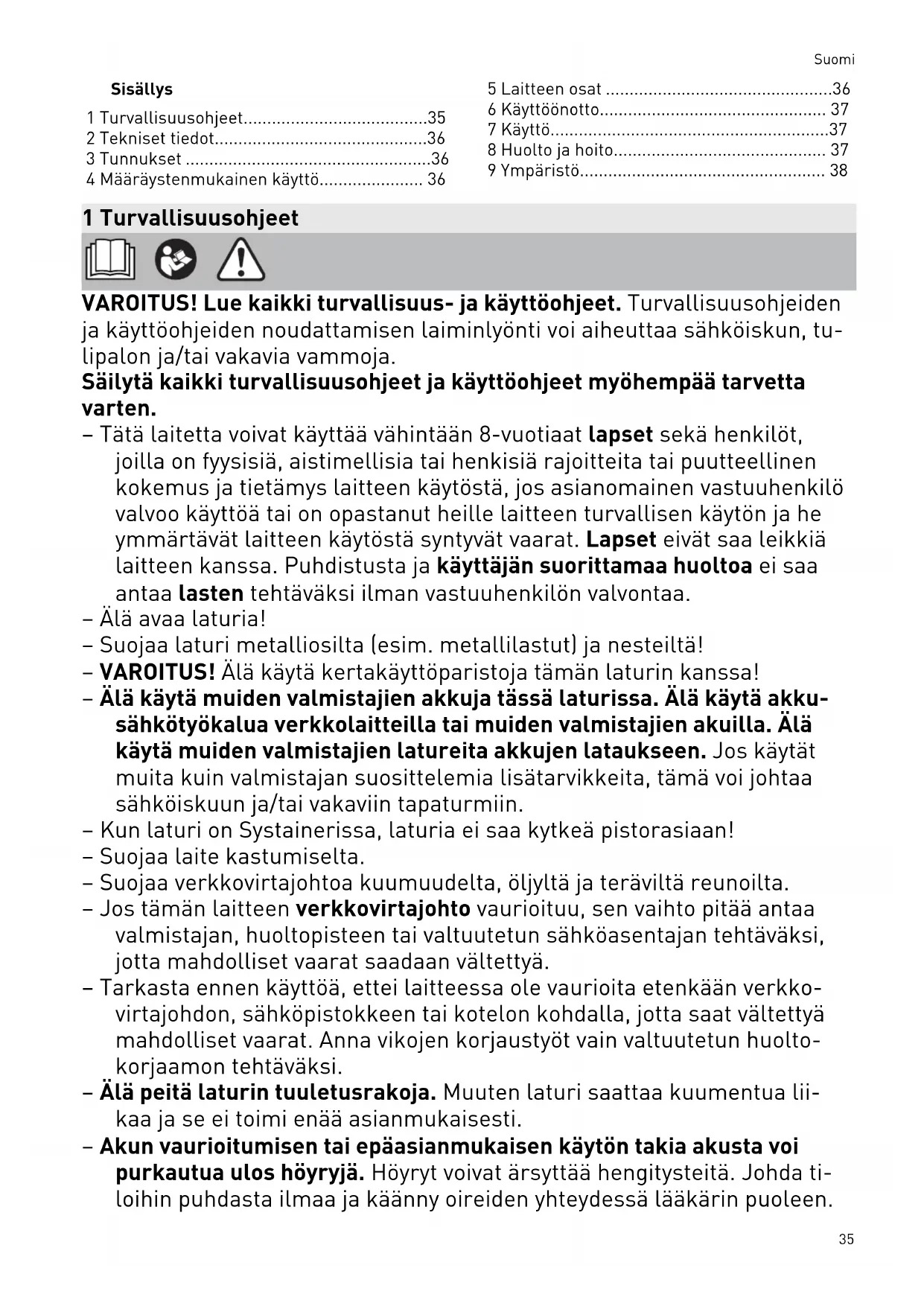

• 9 Ympäristö 1 Turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tu lipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten. – Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset sekä henkilöt, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai puutteellinen kokemus ja tietämys laitteen käytöstä, jos asianomainen vastuuhenkilö valvoo käyttöä tai on opastanut heille laitteen turvallisen käytön ja he ymmärtävät laitteen käytöstä syntyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Puhdistusta ja käyttäjän suorittamaa huoltoa ei saa antaa lasten tehtäväksi ilman vastuuhenkilön valvontaa. – Älä avaa laturia! – Suojaa laturi metalliosilta (esim. metallilastut) ja nesteiltä! – VAROITUS! Älä käytä kertakäyttöparistoja tämän laturin kanssa! – Älä käytä muiden valmistajien akkuja tässä laturissa. Älä käytä akku sähkötyökalua verkkolaitteilla tai muiden valmistajien akuilla. Älä käytä muiden valmistajien latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisätarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin. – Kun laturi on Systainerissa, laturia ei saa kytkeä pistorasiaan! – Suojaa laite kastumiselta. – Suojaa verkkovirtajohtoa kuumuudelta, öljyltä ja teräviltä reunoilta. – Jos tämän laitteen verkkovirtajohto vaurioituu, sen vaihto pitää antaa valmistajan, huoltopisteen tai valtuutetun sähköasentajan tehtäväksi, jotta mahdolliset vaarat saadaan vältettyä. – Tarkasta ennen käyttöä, ettei laitteessa ole vaurioita etenkään verkko virtajohdon, sähköpistokkeen tai kotelon kohdalla, jotta saat vältettyä mahdolliset vaarat. Anna vikojen korjaustyöt vain valtuutetun huolto korjaamon tehtäväksi. – Älä peitä laturin tuuletusrakoja. Muuten laturi saattaa kuumentua lii kaa ja se ei toimi enää asianmukaisesti. – Akun vaurioitumisen tai epäasianmukaisen käytön takia akusta voi purkautua ulos höyryjä. Höyryt voivat ärsyttää hengitysteitä. Johda ti loihin puhdasta ilmaa ja käänny oireiden yhteydessä lääkärin puoleen. Suomi 352 Tekniset tiedot Laturi SCA 16 TCL 6 TCL 6 DUO Verkkojännite (tulo) 220 - 240 V~ 220 - 240 V~ 220 - 240 V~ Verkkotaajuus 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz Latausjännite (lähtö) 10,8 - 18 V 10,8 - 18 V Output1: 10,8 - 18 V Output2: 10,8 - 18 V Latausvirta Maks. 16 A Maks. 6 A Output1: Maks. 6 A Output2: Maks. 6 A BP- ja BPC-akkujen latausajat, n. 4,2 Ah 76 min 76 min 76 min 3,0 Ah* / 3,1 Ah* 33 min 33 min 33 min 4,0 Ah* 32 min 32 min 32 min 5,0 Ah* / 5,2 Ah* 33 min 45 min 45 min 6,2 Ah* 32 min 53 min 53 min Akun sallittu latausläm pötila -5 °C +55 °C Lämpötilavalvonta NTC-vastuksen kanssa 3 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Lue käyttöohjeet ja turvallisuusohjeet! Soveltuu vain sisäkäyttöön p. 38

Sulake ja ilmoitettu virta-arvo Turvamuuntajat Suojausluokka II Älä hävitä kotitalousjätteiden mukana. Älä hävitä kotitalousjätteiden mukana. Käsittelyohje 4 Määräystenmukainen käyttö Laturi soveltuu – vain sisäkäyttöön. – seuraavilla nimellisjännitteillä ja kapasi teeteilla varustettujen Festool-litiumio niakkujen BP, BPS ja BPC lataamiseen: 10,8 V (3S1P) 1,3 Ah, 1,5 Ah, 2,5 Ah* 10,8 V (3S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah 14,4 V (4S1P) 1,3 Ah, 1,5 Ah 14,4 V (4S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah, 5,2 Ah* 18,0 V (5S1P) 1,3 Ah, 1,5 Ah, 2,6 Ah, 3,0 Ah*, 3,1 Ah*, 4,0 Ah* 18,0 V (5S2P) 2,6 Ah, 3,0 Ah, 4,2 Ah, 5,0 Ah*, 5,2 Ah*, 6,2 Ah*, 8,0 Ah* *pikalataukseen soveltuvat akut Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. 5 Laitteen osat [1-1] Latausaukko [1-2] Akku Suomi 36[1-3] Jäljellä olevan latausajan näyttö (vain SCA 16) [1-4] Lataustilan näyttö [1-5] Verkkovirtajohdon kelausura [1-6] Tuuletusaukot (vain SCA 16) [2] Latauslaitteen seinäkiinnitys Mainitut kuvat ovat käyttöoppaan alussa. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto ja. ► Pohjois-Amerikassa saa käyttää vain sel laisia Festool-koneita, joiden jännite on 120 V / 60 Hz.

6.1 Latauksen käynnistys

VAROITUS! Kela verkkovirtajohto kokonaan au ki syvennyksestä [1-5] ennen käyttöönottoa. ► Kytke laturin sähköpistoke pistorasiaan. ► Työnnä akku [1-2] latausaukkoon [1-1].

Katso kuva [2]. 7 Käyttö

7.1 LED-valojen tarkoitus

Laturin käyttöönoton jälkeen lataustilan näy tön [1-4] LED-valot vaihtuvat keltaisiksi. Itsetesti SCA 16 Ennen kuin lataustilan näytön LED-valot vaihtu vat keltaisiksi, kaikki LED-valot [1-3] ja [1-4] sekä tuuletin [1-6] kytkeytyvät päälle n. 1 se kunnin ajaksi. Laturin käyttötilat: Keltainen LED-valo - palaa jatkuvasti Latauslaite on käyttövalmis. Vihreä LED-valo - vilkkuu Akkua ladataan. Vihreä LED-valo - palaa jatkuvasti - READY Akun varaustila on > 80 % ja se on käyttövalmis. Taustalla akkua ladataan edelleen 100 % asti. READY Punainen LED-valo - vilkkuu Yleinen vikailmoitus, esim. epätäydelli nen kosketus, oikosulku, akku vioittunut, yms. Punainen LED-valo - palaa jatkuvasti Akun lämpötila on sallittujen raja-arvojen ulkopuolella. Heti kun akun lämpötila on taas sallituissa rajoissa, laturi kytkeytyy automaatti sesti lataustoimintoon. Jäljellä oleva latausaika (vain SCA 16) Arvioidun jäljellä olevan latausajan näyt tö: > 45 min30 mi 15 min 5 min ► Työnnä akku paikalleen. Lataustilan näyttö [1-4] vilkkuu toistuvasti. Arvioitu jäljellä olevan latausaika ilmoitetaan kyseisen LED-valon [1-3] vilkunnalla.

Laturi saattaa kuumentua jatkuvassa ja toistu vassa latauksessa. Tämä on kuitenkin normaa lia ja ei merkitse teknistä vikaa. Akut pysyvät aina täyteen ladattuina, kun pidät niitä laturissa. Lataa akut vain hyvin tuuletetussa ympäristös sä. AIRSTREAM (vain SCA 16) Laturissa SCA 16 on tuuletin, joka tukee aktiivi sesti BP 18...AS/I -akkujen jäähdytystä. 8 Huolto ja hoito Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

8.1 Noudata seuraavia ohjeita:

– Käytä laturin puhdistamiseen pehmeää, kuivaa liinaa, jotta et aiheuta siihen vaurioi ta. Älä käytä liuottimia. – Pidä laturin koskettimet puhtaina. – Pidä laturin SCA 16 tuuletusraot [1-6]

teettöminä. Suomi 379 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. Kohdassa www.festool.fi/recycling on tietoja asianmukaisen hävittämisen takaavista keräys pisteistä. Teave REACH kohta: www.festool.fi/reach Suomi 38Indholdsfortegnelse 1 Sikkerhedsanvisninger............................... 39 2 Tekniske data
