ROG Strix GSAX5400 - Bezdrátový router ASUS - Bezplatný návod k obsluze

Typ produktu	Bezdrátový router
Značka	ASUS
Model	ROG Strix GSAX5400
Wi-Fi standard	Wi-Fi 6 (802.11ax)
Frekvenční pásma	2,4 GHz a 5 GHz
Celková rychlost	Až 5400 Mbps
Antény	4 externí otočné antény
LAN porty	4x RJ-45 Gigabit
WAN port	1x RJ-45 Gigabit
USB port	1x USB 3.2 Gen1
Tlačítka	WPS, reset, vypínač napájení
Napájení	DC adaptér 19V, max. 1,75 A
Rozměry (přibl.)	200 x 200 x 50 mm
Hmotnost (přibl.)	800 g
Provozní teplota	0°C až 40°C
Provozní vlhkost	50% až 90%
Hlavní funkce	Optimalizace pro hry, QoS, MU-MIMO, OFDMA, Beamforming, VPN, firewall
Konfigurace	Přes webové rozhraní (http://router.asus.com) nebo aplikaci ASUS Router
Údržba a čištění	Před čištěním odpojte; používejte suchý hadřík. Vyhněte se kovovým překážkám a zdrojům rušení.
Bezpečnost	Administrátorské heslo, šifrování WPA2/WPA3, vestavěný firewall
Náhradní díly a opravitelnost	Součástí je napájecí adaptér a síťový kabel; pro díly kontaktujte podporu ASUS.

Často kladené otázky - ROG Strix GSAX5400 ASUS

Jak obnovit tovární nastavení routeru?

Stiskněte a podržte tlačítko Reset na zadní straně routeru po dobu asi 5 sekund, dokud nezačne blikat kontrolka napájení. Uvolněte a počkejte na restart.

Jak aktualizovat firmware routeru?

Přihlaste se do administračního rozhraní (http://router.asus.com), přejděte do Správa > Aktualizace firmwaru a klikněte na Zkontrolovat. Postupujte podle pokynů pro instalaci nejnovější verze.

Jaké je výchozí jméno Wi-Fi sítě (SSID) a heslo?

Výchozí SSID je ASUS_XX (XX odpovídá posledním dvěma číslicím MAC adresy 2,4 GHz). Výchozí heslo je vytištěno na štítku na zadní straně routeru.

Jak nakonfigurovat router pomocí aplikace ASUS Router?

Stáhněte si aplikaci ASUS Router, zapněte Wi-Fi na svém mobilu, připojte se k síti routeru (výchozí SSID) a poté postupujte podle pokynů v aplikaci pro nastavení internetového připojení.

Co dělat, když se nemohu dostat do administračního rozhraní?

Ujistěte se, že jste připojeni k routeru (kabelem nebo Wi-Fi). Do adresního řádku zadejte http://router.asus.com. Pokud to nefunguje, zkuste výchozí místní IP adresu: 192.168.1.1.

Jak optimalizovat pokrytí Wi-Fi?

Umístěte router na centrální místo, daleko od kovových překážek, elektronických zařízení (mikrovlnky atd.) a silných zdí. Nasměrujte čtyři externí antény podle pokynů v příručce.

Mohu použít jiný napájecí adaptér než ten dodaný?

Ne, používejte pouze napájecí adaptér dodaný s routerem. Použití nekompatibilního adaptéru může zařízení poškodit.

Jak připojit USB zařízení k routeru?

Připojte své USB zařízení k portu USB 3.2 Gen1 na zadní straně routeru. Poté můžete přistupovat ke sdíleným souborům přes síť nebo nakonfigurovat tiskový server v administračním rozhraní.

Podporuje router VPN?

Ano, router podporuje VPN připojení. Můžete nakonfigurovat VPN server nebo VPN klienta v pokročilých nastaveních administračního rozhraní v části VPN.

Jak změnit Wi-Fi heslo?

Přihlaste se do administračního rozhraní. Přejděte do Bezdrátová síť > Obecné, upravte pole WPA před-sdílený klíč a klikněte na Použít.

NÁVOD K OBSLUZE ROG Strix GSAX5400 ASUS

Sítový kabel (RJ-45)

Stručná příručka ☑

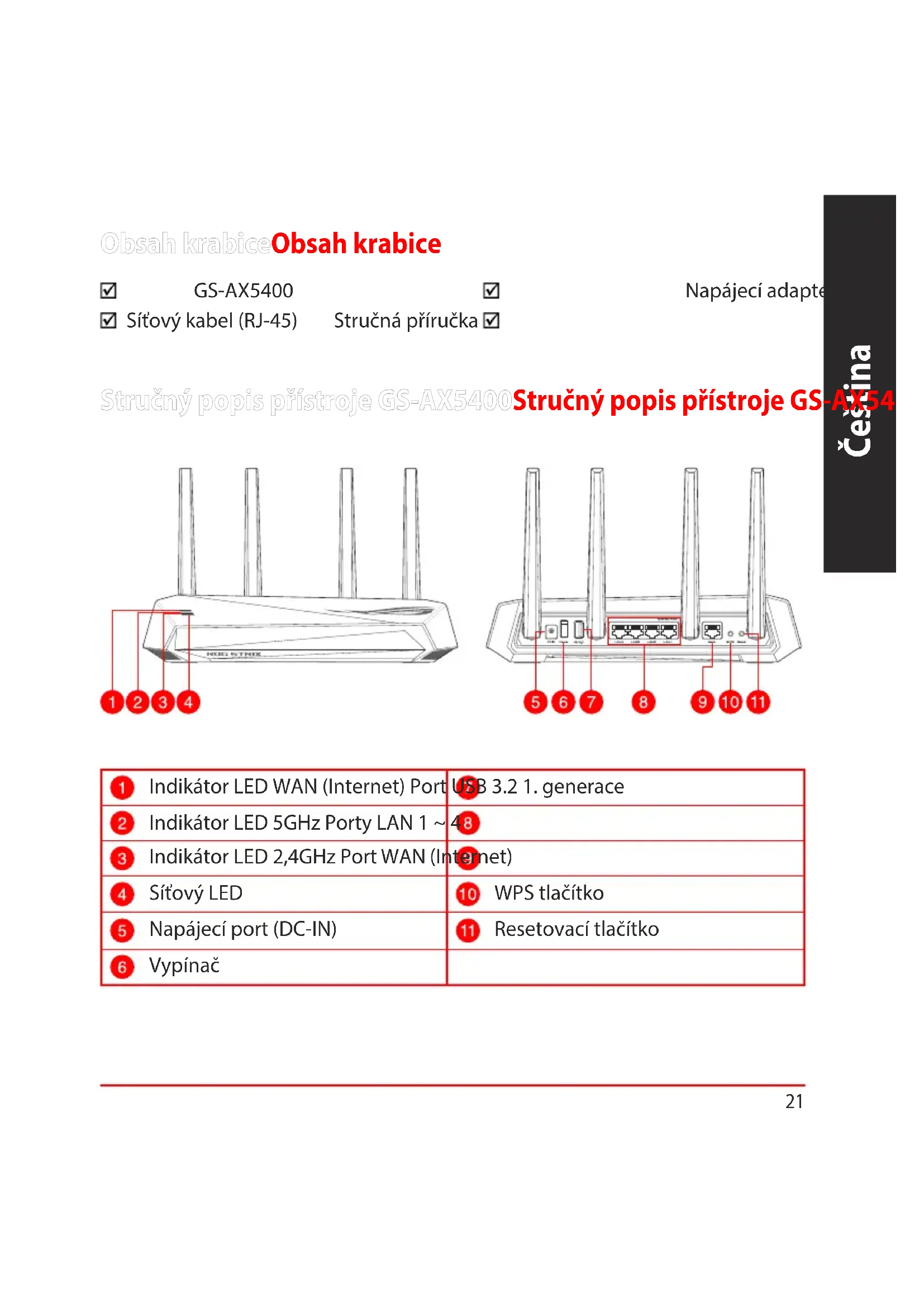

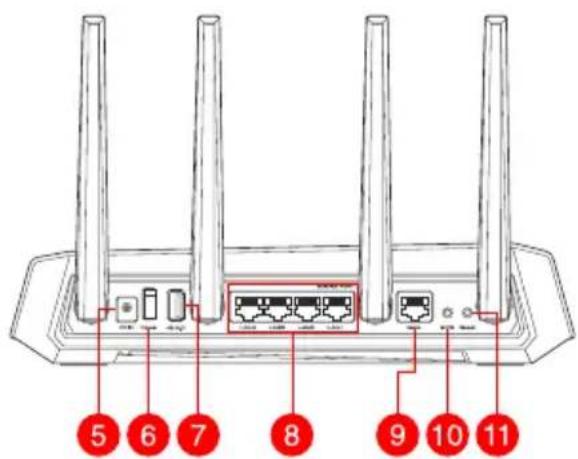

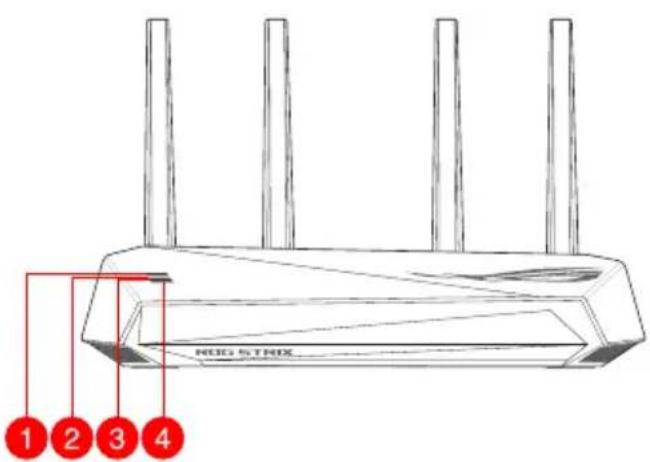

Stručný popis přístroje GS-AX5400 Stručný popis přístroje GS-AX54

1	Indikátor LED WAN (Internet) Port USB 3.2 1. generace
2	Indikátor LED 5GHz Porty LAN 1 ~ 48
3	Indikátor LED 2,4GHz Port WAN (Internet)
4	Sítový LED
5	Napájecí port (DC-IN)
6	Vypínač

Umístění směrovače Umístění směrovače

Aby byl zajištěn optimální prěnos bezdrátového signálu mezi bezdrátovým směrovačem a sítovými zařizeními, zajistěte, aby byly splněny následující podmínky:

• Umístěte bezdrátový směrovač do centralizované oblasti pro maximální bezdrátové pokrytí pro síťová zařízení.
• Udržujte zařízení mimo kovové překážky a mimo přímé sluneční záření.
• Udržujte zařízení v bezpečné vzdálenosti od zařízení Wi-Fi 802.11g nebo 20 MHz, počítačových periférií 2,4 GHz, zařízení Bluetooth, bezdrátových telefonů, transformátorů, výkonných motorů, fluorescenčního osvětlení, mikrovlnných trub, chladniček a dalšího průmyslového vybavení, aby se zabránilo ztrátě signálu.
• Vždy zaktualizujte na nejnovější firmware. Nejnovější aktualizace firmwaru jsou k dispozici na webu společnosti ASUS na adrese http://www.asus.com.

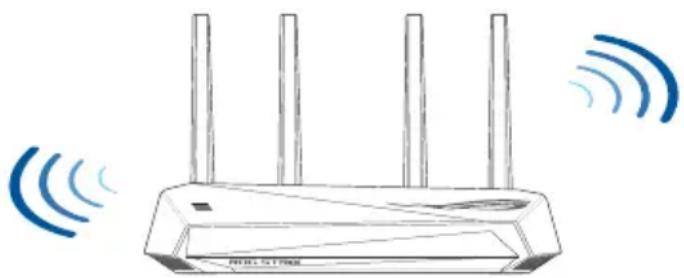

• V zájmu optimálního bezdrátového signálu nasměrujte 4 neodpojitelné antény podle následujícího obrázku.

• Používejte pouze adaptér dodaný se zařízením. Používání jiných adaptérů může poškodit zařízení.
• Technické údaje:

Adaptér stejnosměrného napájení	Výstup stejnosměrného napájení: +19V s proudem max. 1,75A;
Provozní teplota 0~40	°C Skladování 0~70		°C
Provozní vlhkost 50~90% Skladování	20~90%

Příprava modemu Příprava modemu

1. Vypněte napájení kabelového/DSL modemu. Pokud má záložní baterii, vyjměte baterii.

POZNÁMKA: Používáte-li připojení DSL pro internet, bude pro správné nakonfigurování směrovače zapotřebí vaše uživatelské jméno/heslo od vašeho poskytovatele internetového připojení (ISP).

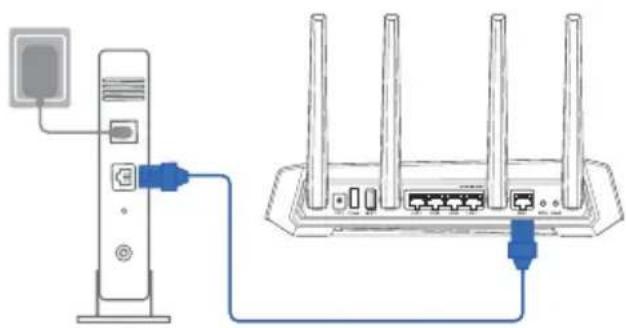

1. Připojte váš modem ke směrovači pomocí přiloženého síťového kabelu.

1. Zapněte napájení kabelového/DSL modemu.

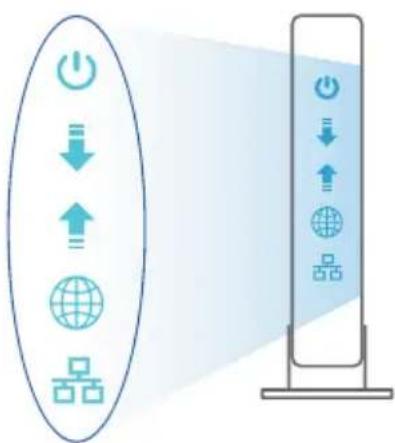

2. Podle indikátorů LED na vaše kabelovém/DSL modemu zkontrolujte, zda připojení je aktivní.

Nastavení zařízení GS-AX5400 Nastavení zařízení GS-AX5400

GS-AX5400 lze nakonfigurovat prostřednictvím pevného nebo bezdrátového připojení.

A. Drátové připojení

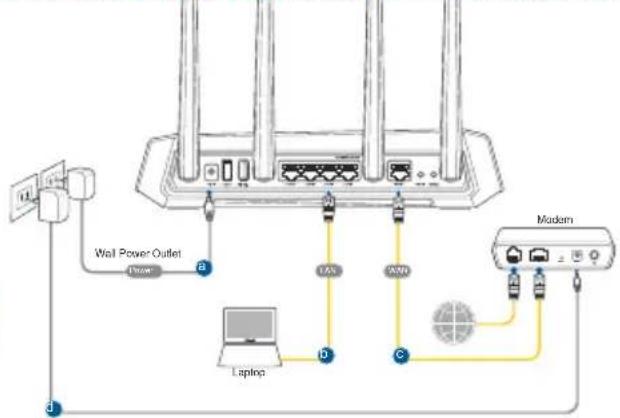

1. Připojte směrovač k elektrické zásuvce a zapněte napájení. Připojte sítový kabel od počítače k portu LAN na směrovači.

1. Po spuštění webového prohlížeče se automaticky spustí webové grafické uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

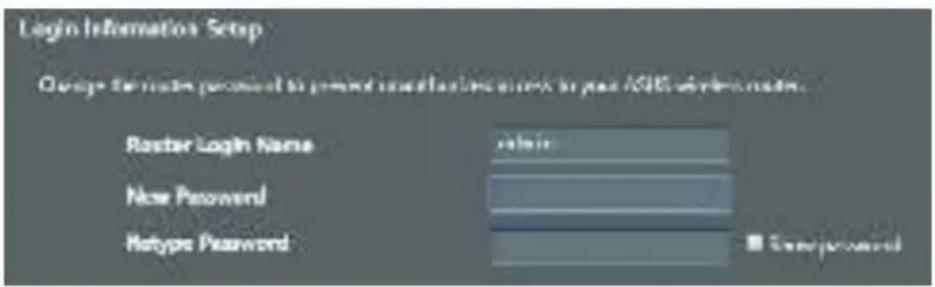

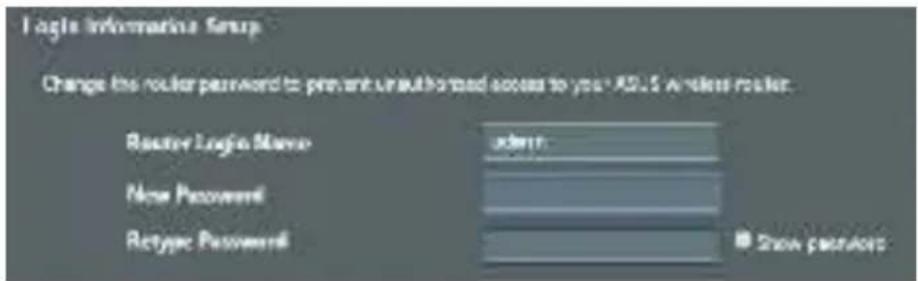

2. Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu.

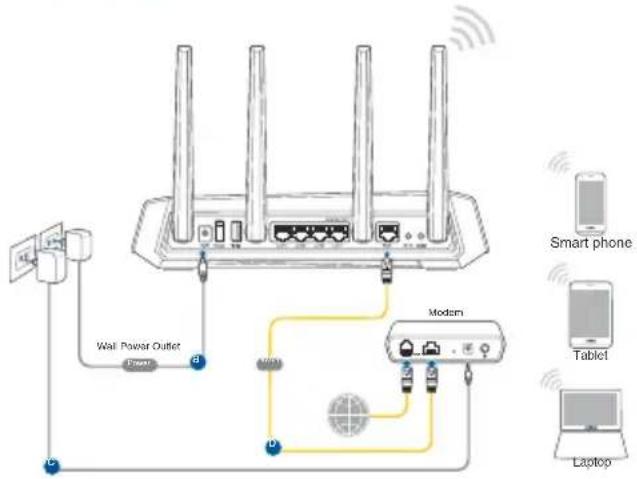

B. Bezdrátové připojení

1. Připojte směrovač k elektrické zasuvce a zapněte napájení.


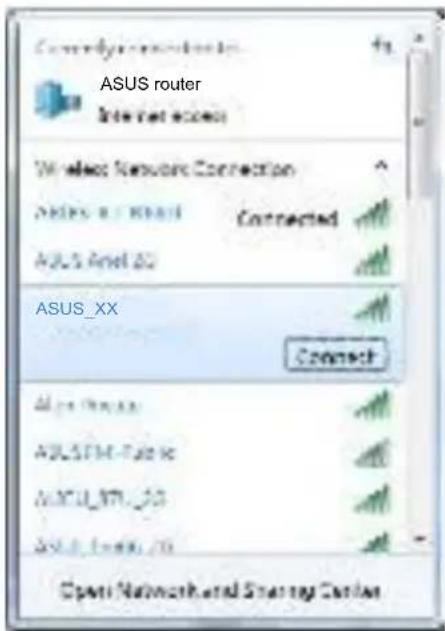

1. Připojte se k názvu sítě (SSID), který je uveden na štítku produktu na boční straně směrovače. Pro zvýšení zabezpečení sítě změňte na jedinečné SSID a vytvořte heslo.

Název sítě Wi-Fi (SSID): ASUS_XX

* XX označuje poslední dvě číslice adresy MAC 2,4 GHz. Je uvedeno na štítku na zadní straně přístroje GS-AX5400.

1. K nastavení vašeho směrovače můžete zvolit webové grafické uživatelské rozhraní nebo aplikaci ASUS Router.

a. Nastavení přes webové grafické uživatelské rozhraní

- Po spuštění webového prohlížeče se automaticky spustí webové grafické uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

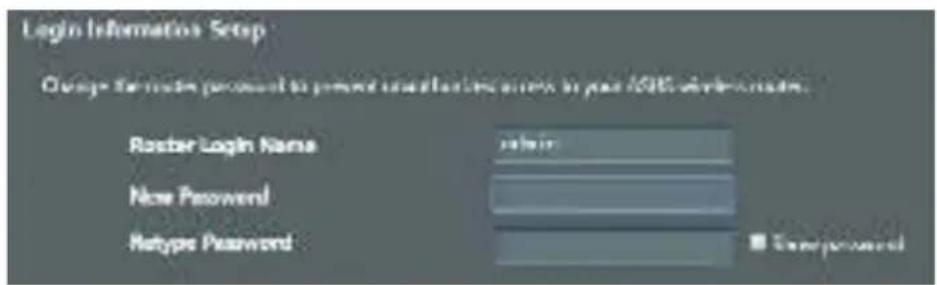

• Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu.

b. Nastavení pomocí aplikace

Stáhněte si aplikaci ASUS Router pro nastavení vašeho směrovače z mobilních zařízení.

- Zapněte sít' Wi-Fi v mobilních zařízeních a připojte se k vaší síti GS-AX5400.

Dokončete nastavení podle pokynů aplikace ASUS Router.

ASUS Router

ASUS Router

Zapamatování nastavení bezdrátového směrovače

- Po dokončení nastavení směrovače si pamatujte nastavení vašeho bezdrátového připojení.

Název routeru: Heslo:
2.4 GHz sítí SSID: Heslo:
5G Hz sítí SSID: Heslo:

FAQ (ODPOVĚDI NA ČASTÉ DOTAZY) FAQ (ODPOVĚDI NA ČASTÉ D

1. Kde lze najít další informace o tomto bezdrátovém směrovači?

• Server technické podpory: https://www.asus.com/support
- Horká linka pro zákazníky: Viz Horká linka odborné pomoci v Doplňkové příručce
- Uživatelskou příručku najdete na https://www.asus.com/support

Pakkens indholdPakkens indhold

GS-AX5400 AC adapter

GS-AX5400 Adaptér striedavého údu

☑ Sietový kábel (RJ-45) Stručný návod na obsluhu

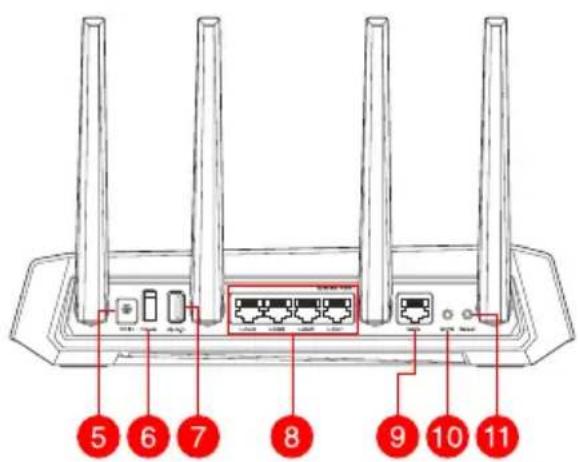

Stručný prehlad vášho zariadenia GS-AX5400

1 WAN (Internet) LED Porty USB 3.2 Gen 1
2 LED indikátor pre 5 GHz Porty LAN 18-4
3 LED indikátor pre 2,4 GHz Port WAN(Internet)
4 LED indikátor napájania Tlačidlo WPS
5 Port napájania (DC-IN – vstup jednosmerného prúdu)	11 Tlačidlo na resetovanie
6 Napájania vypínač

1. Odpojte napájací kábel/modem DSL. Ak je vybavený záložnou batériu, vyberte ju.

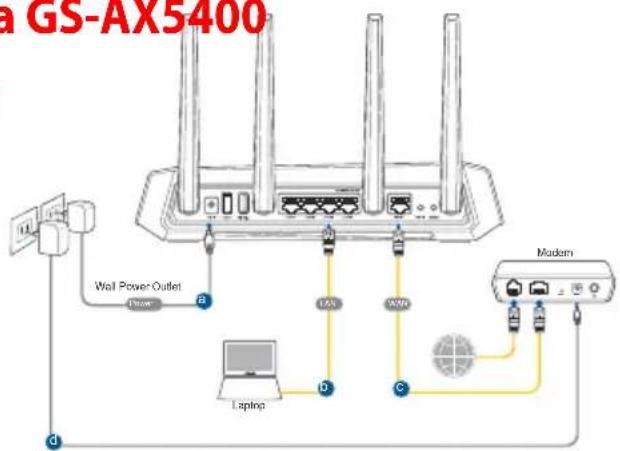

1. Smerovač zapojte do elektrickej zásuvky a zapnite ho. Sietový kábel z počítača zapojte do portu LAN v smerovači.

1. Po otvorení webového prehl'adávača sa automaticky načita webové grafické použivatel'ské rozhranie (GUI). Ak sa nenačita automaticky, zadajte adresu http://router.asus.com.

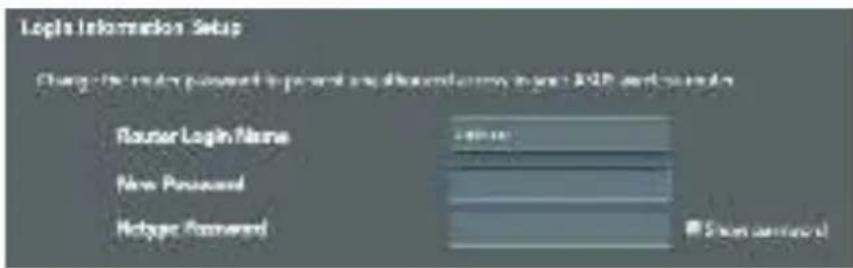

2. Nastavte heslo pre smerovač, aby sa zabránilo neoprávnenému prístupu.

• Po pripojení sa po otvorení webového prehl'adávača automaticky načita webové grafické používatel'ské rozhranie (GUI). Ak sa nenačita automaticky, zadajte adresu http://router.asus.com.
• Nastavte heslo pre smerovač, aby sa zabránilo neoprávnenému prístupu.

Často kladené otázky (FAQ)Často kladené otázky (FAQ)

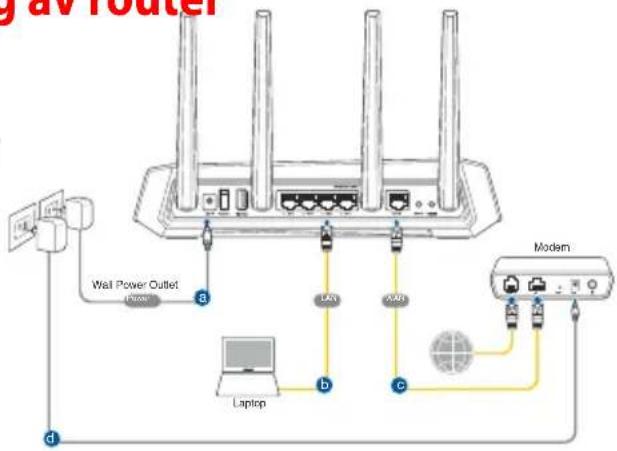

1. Smerovač zapojte do elektrickej zásuvky a zapnite ho. Sieťový kábel z počítača zapojte do portu LAN v smerovači.
