HASZNÁLATI ÚTMUTATÓ ROG Strix GSAX5400 ASUS

Hálózati kábel (RJ-45)

Gyors ☑embe helyezési útmutató

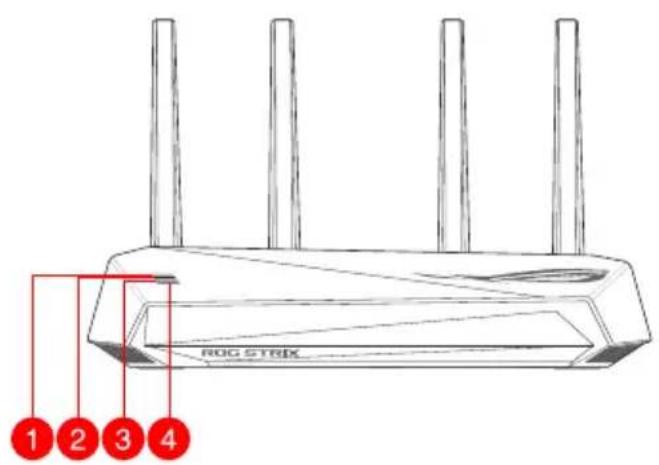

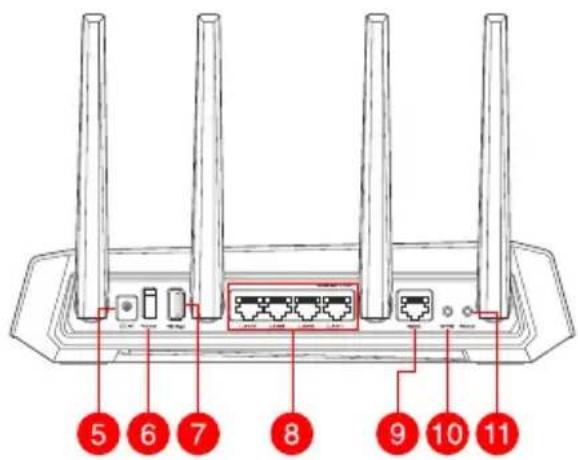

Gyors áttekintése Gyors áttekintése

RUG STRIX 1 2 3 4

5 6 7 8 9 10 11

1 WAN (Internet) LED USB 3.2-es, 1. generációs port
2 5GHz LED Portok LAN 1 ~ 4	8
3 2,4GHz LED Portok WAN (Internet)	9
4 Bekapcsolt állapot LED WPS gomb	10
5 Hálózati (DC bemeneti) port Alaphelyzet gomb
6 Főkapcsoló

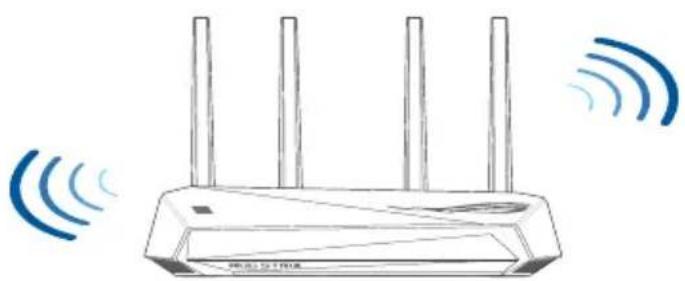

A router elhelyezése A router elhelyezése

A vezeték nélküli router és a hálózati eszközök közötti legjobb vezeték nélküli jelátvitel érdekében gondoskodjon a következőkről:

• A vezeték nélküli routert központi területen helyezze el, hogy ideális vezeték nélküli lefedettséget biztosítson valamennyi hálózati eszköz számára.
• Az eszközt tartsa távol a fém akadályoktól és a közvetlen napsütéstől.
• Az eszközt tartsa távol 802.11g vagy csak 20 MHz-en működő Wi-Fi eszközöktól, 2,4 GHz-es működő számítógépes perifériáktól, Bluetooth eszközöktól, vezeték nélküli telefonoktól, transzformátoroktól, nagyteljesítményű motoroktól, fénycsövektól, mikrohullámú sütöktól, hűtőszekrényektól és egyéb ipari berendezésektől a jel akadályozásának elkerülése érdekében.
• A firmware-t mindig a legújabb verzióra frissítse. Látogassa meg az ASUS weboldalát a http://www.asus.com címen a legfrissebb firmware-ért.
• A megfelelő erősségű vezeték nélküli jel érdekében a négy nem eltávolítható antenna tájolását az alábbi ábra szerint állítsa be.

• Csak a csomagban mellékelt hálózati adaptert használja. Más adapterek használata esetén megsérülhet az eszköz.
  • Müszaki adatok:

DC tápfeszültség adapter	Egyenfeszültségű (DC) kimenet: +19 V legfeljebb 1,75 A áramerősség mellett
Üzemi hömérséklet 0~40 °C Tárolás 0~70 °C
Üzemi páratartalom 50~90% Tárolás 20~90%

A modem előkészítése A modem előkészítése

1. Húzza ki a kábel-/DSL-modem tápkábelét. Ha tartalék akkumulátorral rendelkezik, azt is távolítsa el.

MEGJEGYZÉS: Ha DSL-kapcsolaton éri el az internetet, az internetszolgáltató (ISP) által megadott felhasználónévre/jelszóra lesz szüksége a router konfigurálásához.

Unplug

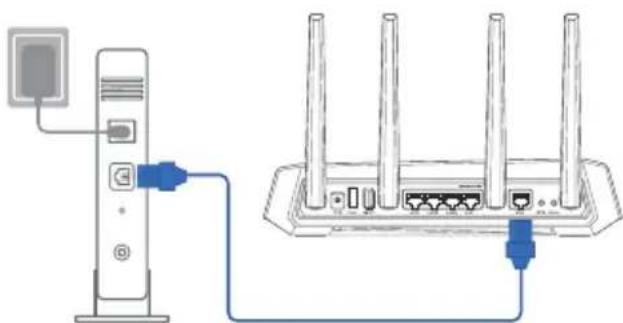

1. Csatlakoztassa a modemet a routerhez a mellékelt hálózati kábel segítségével.

1. Kapcsolja be a kábel-/DSL-modemet.

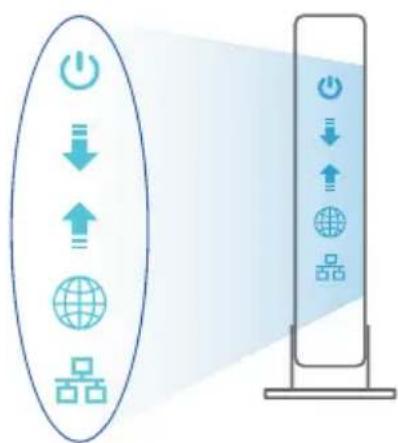

2. Ellenőrizze a kábel-/DSL-modem LED jelzőfényeit, hogy aktív-e az internetkapcsolat.

Az beállítása Az beállítása

Az GS-AX5400 vezetékes vagy vezeték nélküli kapcsolaton keresztül állíthatja be.

A. Vezetékes kapcsolat
1. Dugja be a router tápkábelét egy hálózati csatlakozóaljzatba, majd kapcsolja be. Csatlakoztassa a számítógéphez vezető hálózati kábelt a router egyik LAN-portjához.
2. Amikor megnyit egy webböngészőt, automatikusan elindul a webes felhasználói felület. Ha nem indul el automatikusan, írja be a következő címet: http://router.asus.com.

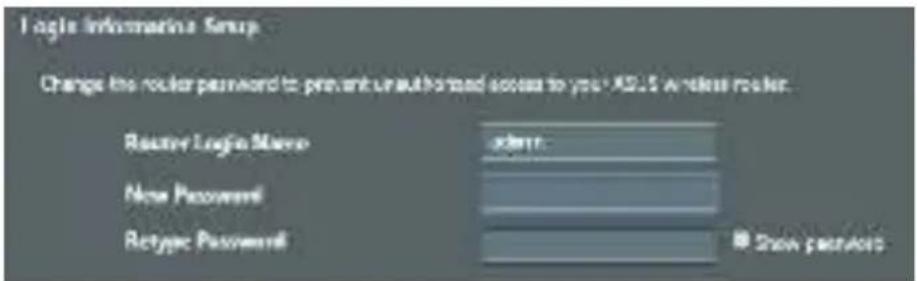

3. Állítson be jelszót a routerhez az illetéktelen kapcsolódás megakadályozása érdekében.

B. Vezeték nélküli kapcsolat

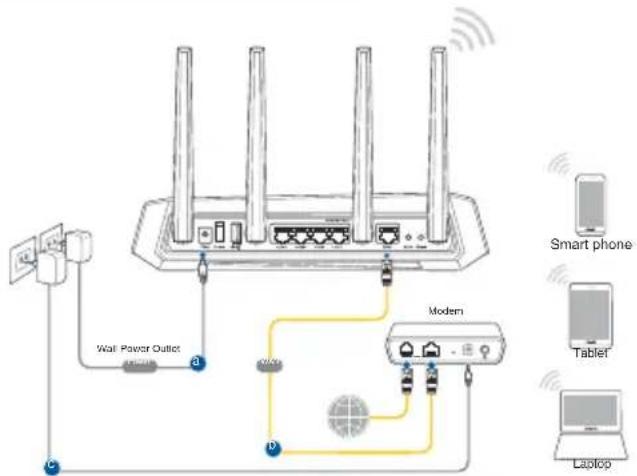

1. Dugja be a router tápkábelét egy hálózati csatlakozóaljzatba, majd kapcsolja be.


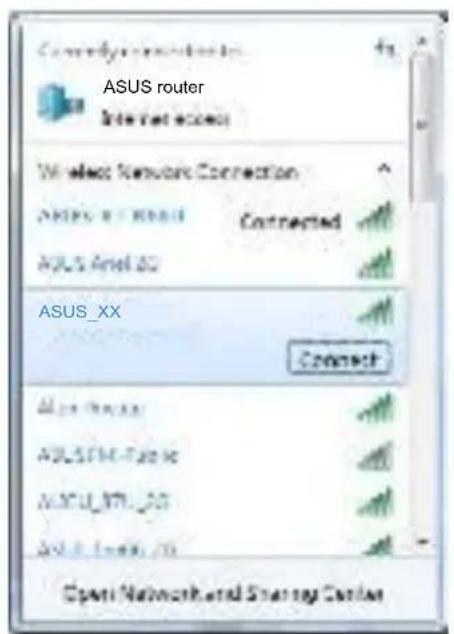

1. Csatlakozzon a router hátlapján lévő címkén feltüntetett hálózathoz (SSID). A nagyobb fokú hálózati biztonság érdekében váltson egyedi SSID-re és rendeljen hozzá jelszót.

* Az XX a 2,4 GHz-es MAC-cím utolsó két számjegyét jelöli. Ez a GS-AX5400 hátoldalán lévő címkén található.

1. A router beállításához válassza a weben keresztül elérhető grafikus felhasználói felületet vagy az ASUS Router alkalmazást.

a. Beállítás a webes grafikus felhasználói felületen

• A csatlakoztatást követően automatikusan elindul a weben keresztül elérhető grafikus felhasználói felület, amikor megnyitja a webböngészőjét. Ha nem indul el automatikusan, írja be a következő címet: http://router.asus.com.

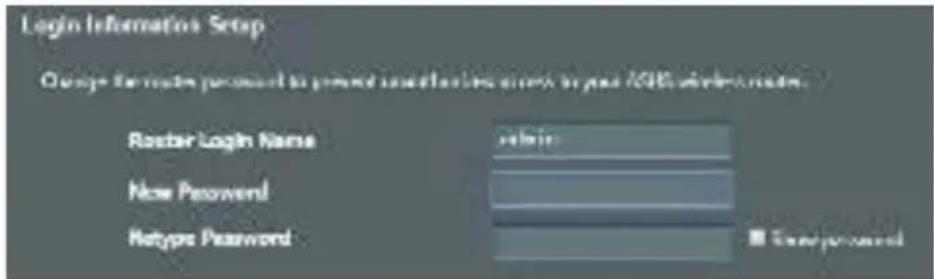

• Állítson be jelszót a routerhez az illetéktelen kapcsolódás megakadályozása érdekében.

b. Beállítás az alkalmazással

Töltse le az ASUS Router alkalmazást, amivel beállíthatja a routert a mobilkészülékeiről.

- Kapcsolja be a Wi-Fi-t a mobilkészülékein, és csatlakozzon a GS-AX5400 hálózatához.

- Kövesse az ASUS Router alkalmazás beállítási utasításait a beállítás elvégzéséhez.

ASUS Router

ASUS Router

A vezeték nélküli router beállításainak megjegyzése

- A router beállítása közben jegyezze meg a vezeték nélküli beállításokat.

Router neve: jelszó:
2,4G hálózatnévtől (SSID): jelszó:
5G hálózatnévtől (SSID): jelszó:

Gyakran ismételt kérdések (GYIK) Gyakran ismételt kérdések (GYI)

1. Hol találhatok további információt a vezeték nélküli routerrel kapcsolatban?

• Műszaki támogatás oldal: https://www.asus.com/support

- Ügyfélszolgálati forróvonal: Tekintse meg a Kiegészítő útmutatóban található Támogatási forróvonalat.

- A felhasználói útmutató online verziója a https://www.asus.com/support címen érhető el
