РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ROG Strix GSAX5400 ASUS

с включения в комплекта мрежов кабел. Подготовка на модемаПодготовка на модема

3. Включете Вашия кабел/DSL модема.

4. Проверете Вашия кабел/LED индикаторите на

ройка на GS-AX5400 Настройка на GS-AX5400

1. Вкарайте щепсела на рутера в

1. Вкарайте щепсела на рутера в

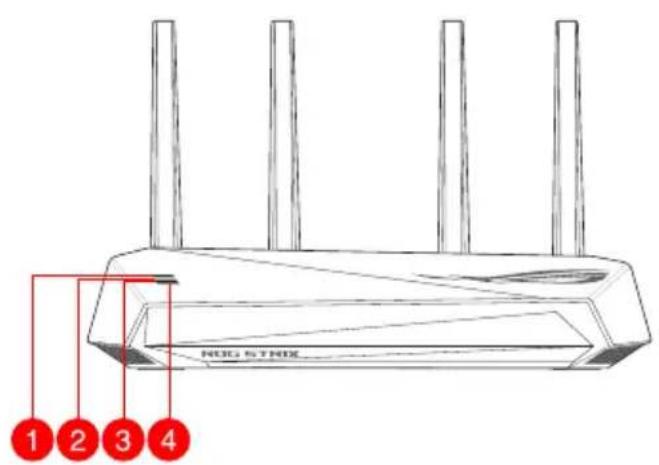

Быстрый обзор GS-AX5400Быстрый обзор GS-AX5400 Индикатор WAN (Internet) Разъем USB 3.2 Gen 1 Индикатор 5 ГГц Порты LAN 1 ~ 4 Индикатор 2.4 ГГц Порт WAN (Internet) Индикатор питания Кнопка WPS Разъем питания (DC-In) Кнопка сброса Кнопка питания Комплект поставкиКомплект поставки Беспроводной роутер GS-AX5400 Блок питания Сетевой кабель (RJ-45) Краткое руководство112

Расположение беспроводного роутераРасположение беспроводного роутера Для улучшения беспроводной связи между роутером и беспроводными устройствами выполните следующее:

• Поместите беспроводной роутер в центре беспроводной сети для максимального

• Поместите устройство подальше от металлических преград и прямых солнечных

• Для предотвращения помех поместите устройство подальше от устройств стандарта 802.11 или устройств, работающих на частоте 2.4 или 5ГГц, устройств Bluetooth, беспроводных телефонов, трансформаторов, мощных двигателей, флюоресцентных ламп, микроволновых лучей, холодильников и другого промышленного оборудования.

• Используйте последнюю прошивку. Для получения подробной информации о наличии свежей прошивки посетите сайт ASUS http://www.asus.com.

• Для обеспечения оптимального сигнала, расположите четыре несъемные антенны, как показано на рисунке ниже. ПРИМЕЧАНИЯ:

• Используйте только блок питания, поставляемый с устройством. При использовании других блоков питания устройство может быть повреждено.

• Спецификация: Блок питания Выходная мощность: 19 В с током 1,75 A Температура при работе 0~40°C хранение 0~70°C Влажность при работе 50~90% хранение 20~90%113

Подготовка модемаПодготовка модема

1. Отключите кабельный / DSL модем. При наличии

резервного аккумулятора, извлеките его. ПРИМЕЧАНИЕ: При использовании подключения DSL Вам потребуется ввести имя пользователя / пароль от провайдера (ISP).

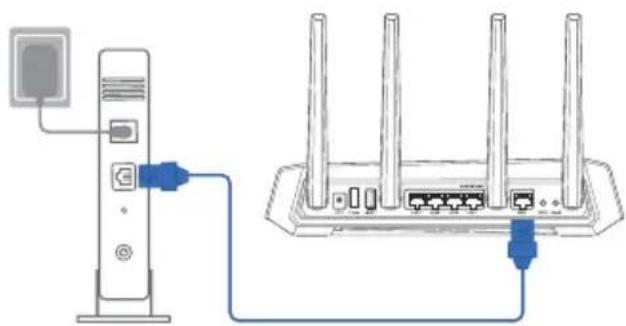

2. Подключите роутер к модему

с помощью поставляемого в комплекте сетевого кабеля.

3. Включите кабельный / DSL модем.

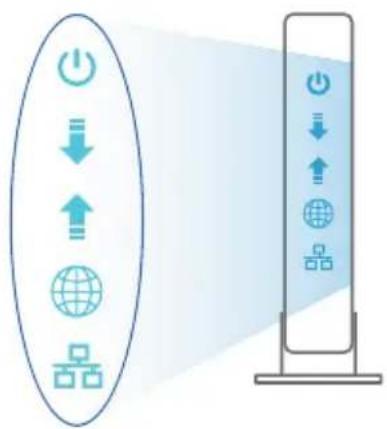

4. Убедитесь, что индикаторы кабельного / DSL

модема светятся, означающее активность подключения. Unplug114

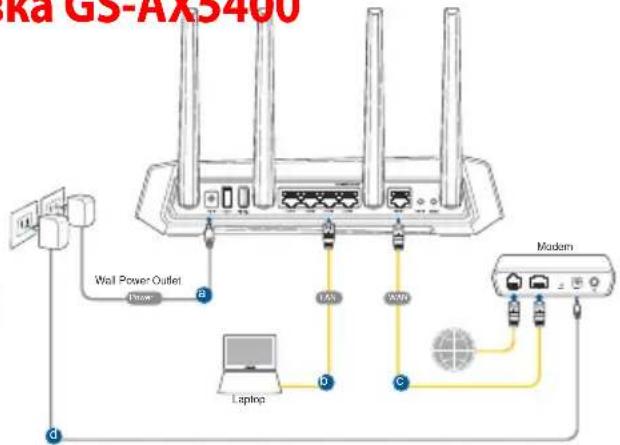

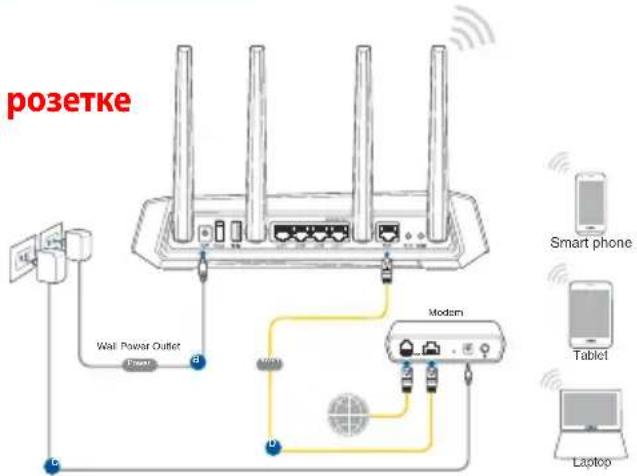

Установка GS-AX5400Установка GS-AX5400 Роутер можно настроить через проводное или беспроводное подключение. A. Проводное подключение

1. Подключите роутер к электрической

розетке и включите его. С помощью сетевого кабеля подключите компьютер к LAN порту роутера.

2. Веб-интерфейс запускается автоматически при открытии браузера. Если он

не запустился автоматически, введите http://router.asus.com.

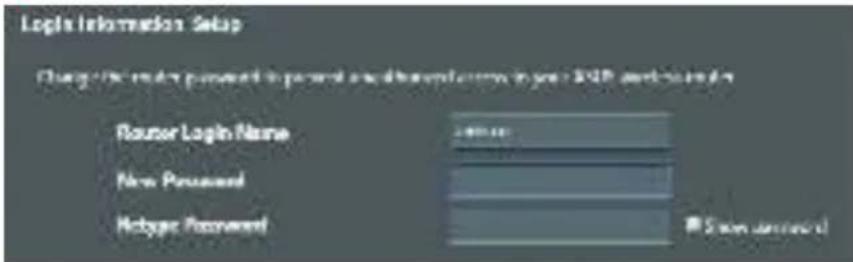

3. Задайте пароль роутера для предотвращения несанкционированного

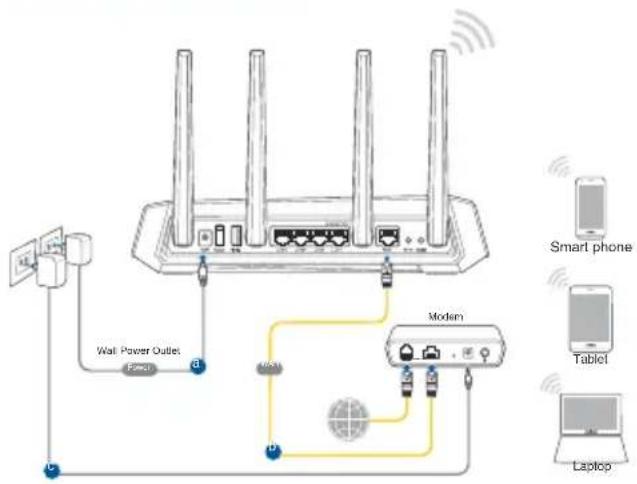

B. Беспроводное подключение

1. Подключите роутер к электрической розетке

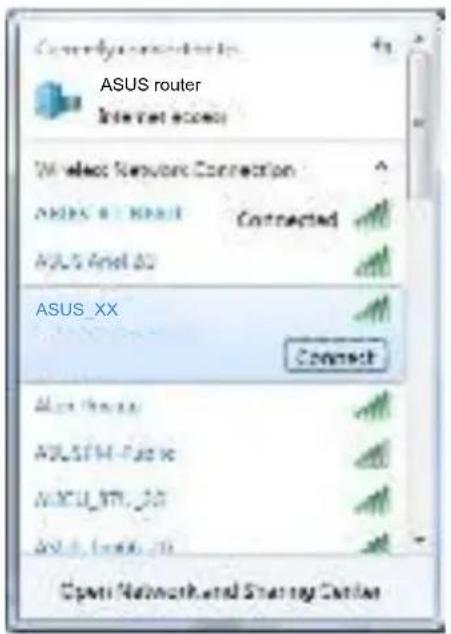

2. Подключитесь к сети (SSID), указанной на этикетке на задней стороне

роутера. В целях безопасности смените SSID и назначьте пароль. ASUS router ASUS_XX Имя Wi-Fi (SSID): ASUS_XX

• XX относится к двум последним цифрам MAC- адреса диапазона 2,4 ГГц. Его можно найти на этикетке на задней панели роутера.

3. Для настройки роутера можно выбрать веб-интерфейс или приложение

ASUS Router. a. Настройка через веб-интерфейс

После подключения, веб-интерфейс запускается автоматически при открытии браузера. Если он не запустился автоматически, введите http://router.asus.com.

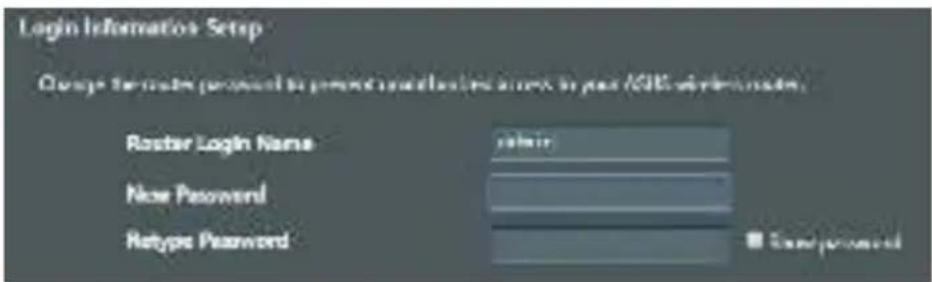

Задайте пароль роутера для предотвращения несанкционированного доступа.116

b. Настройка через приложение Скачайте приложение ASUS Router для настройки роутера с мобильные устройства.

Включите Wi-Fi на мобильном устройстве и подключитесь к сети

Следуйте инструкциям на экране для завершения процесса настройки. ASUS Router ASUS Router Запоминание настроек беспроводного роутера

• Запомните параметры беспроводной сети после завершения настройки

Имя роутера: Пароль:

2.4 ГГц SSID: Пароль:

SSID для 5 ГГц : Пароль: FAQFAQ

1. Где можно найти подробную информацию о беспроводном роутере?

• Сайт технической поддержки: https://www.asus.com/support

• Горячая линия: Обратитесь к списку горячих линий в этом кратком руководстве
