Тип продукту	Бездротовий маршрутизатор
Бренд	ASUS
Модель	ROG Strix GSAX5400
Стандарт Wi-Fi	Wi-Fi 6 (802.11ax)
Діапазони частот	2,4 ГГц та 5 ГГц
Загальна швидкість	До 5400 Мбіт/с
Антени	4 зовнішні спрямовані антени
Порти LAN	4 порти RJ-45 Gigabit
Порт WAN	1 порт RJ-45 Gigabit
Порт USB	1 порт USB 3.2 Gen1
Кнопки	WPS, скидання, вимикач живлення
Живлення	Адаптер живлення DC 19V, 1,75 A макс.
Розміри (прибл.)	200 x 200 x 50 мм
Вага (прибл.)	800 г
Робоча температура	від 0°C до 40°C
Робоча вологість	від 50% до 90%
Основні функції	Оптимізація для ігор, QoS, MU-MIMO, OFDMA, Beamforming, VPN, брандмауер
Налаштування	Через веб-інтерфейс (http://router.asus.com) або додаток ASUS Router
Обслуговування та очищення	Відключіть перед очищенням; використовуйте суху ганчірку. Уникайте металевих перешкод і джерел перешкод.
Безпека	Пароль адміністратора, шифрування WPA2/WPA3, вбудований брандмауер
Запасні частини та ремонтопридатність	Адаптер живлення та мережевий кабель входять у комплект; зверніться до служби підтримки ASUS щодо деталей.

Часті запитання - ROG Strix GSAX5400 ASUS

Як скинути маршрутизатор до заводських налаштувань?

Натисніть і утримуйте кнопку Скидання на задній панелі маршрутизатора приблизно 5 секунд, поки індикатор живлення не почне блимати. Відпустіть і зачекайте перезавантаження.

Як оновити мікропрограму маршрутизатора?

Увійдіть в інтерфейс керування (http://router.asus.com), перейдіть до Адміністрування > Оновлення мікропрограми та натисніть Перевірити. Дотримуйтесь інструкцій для встановлення останньої версії.

Які назва мережі Wi-Fi (SSID) та пароль за замовчуванням?

SSID за замовчуванням: ASUS_XX (XX відповідає двом останнім цифрам MAC-адреси 2,4 ГГц). Пароль за замовчуванням надрукований на етикетці на задній панелі маршрутизатора.

Як налаштувати маршрутизатор через додаток ASUS Router?

Завантажте додаток ASUS Router, увімкніть Wi-Fi на мобільному пристрої, підключіться до мережі маршрутизатора (SSID за замовчуванням), а потім дотримуйтесь інструкцій у додатку для налаштування підключення до Інтернету.

Що робити, якщо я не можу отримати доступ до інтерфейсу керування?

Переконайтеся, що ви підключені до маршрутизатора (через кабель або Wi-Fi). Введіть http://router.asus.com в адресному рядку. Якщо це не працює, спробуйте локальну IP-адресу за замовчуванням: 192.168.1.1.

Як оптимізувати покриття Wi-Fi?

Розмістіть маршрутизатор у центральному місці, подалі від металевих перешкод, електронних пристроїв (мікрохвильовки тощо) та товстих стін. Спрямуйте чотири зовнішні антени, як показано в посібнику.

Чи можна використовувати нерідний адаптер живлення?

Ні, використовуйте лише адаптер живлення, що постачається з маршрутизатором. Використання несумісного адаптера може пошкодити пристрій.

Як підключити USB-пристрій до маршрутизатора?

Підключіть USB-пристрій до порту USB 3.2 Gen1 на задній панелі маршрутизатора. Після цього ви зможете отримати доступ до спільних файлів через мережу або налаштувати сервер друку в інтерфейсі керування.

Чи підтримує маршрутизатор VPN?

Так, маршрутизатор підтримує VPN-з'єднання. Ви можете налаштувати сервер VPN або клієнт VPN у розширених налаштуваннях інтерфейсу керування, у розділі VPN.

Як змінити пароль Wi-Fi?

Увійдіть в інтерфейс керування. Перейдіть до Бездротова мережа > Загальні, змініть поле Попередньо розділений ключ WPA та натисніть Застосувати.

ПОСІБНИК КОРИСТУВАЧА ROG Strix GSAX5400 ASUS

До комплекту входять До комплекту входять

GS-AX5400

☑ Мережевий кабель (RJ-45)

☑ Адаптер змінного струму

☑ Керівництво для початку експлуатації

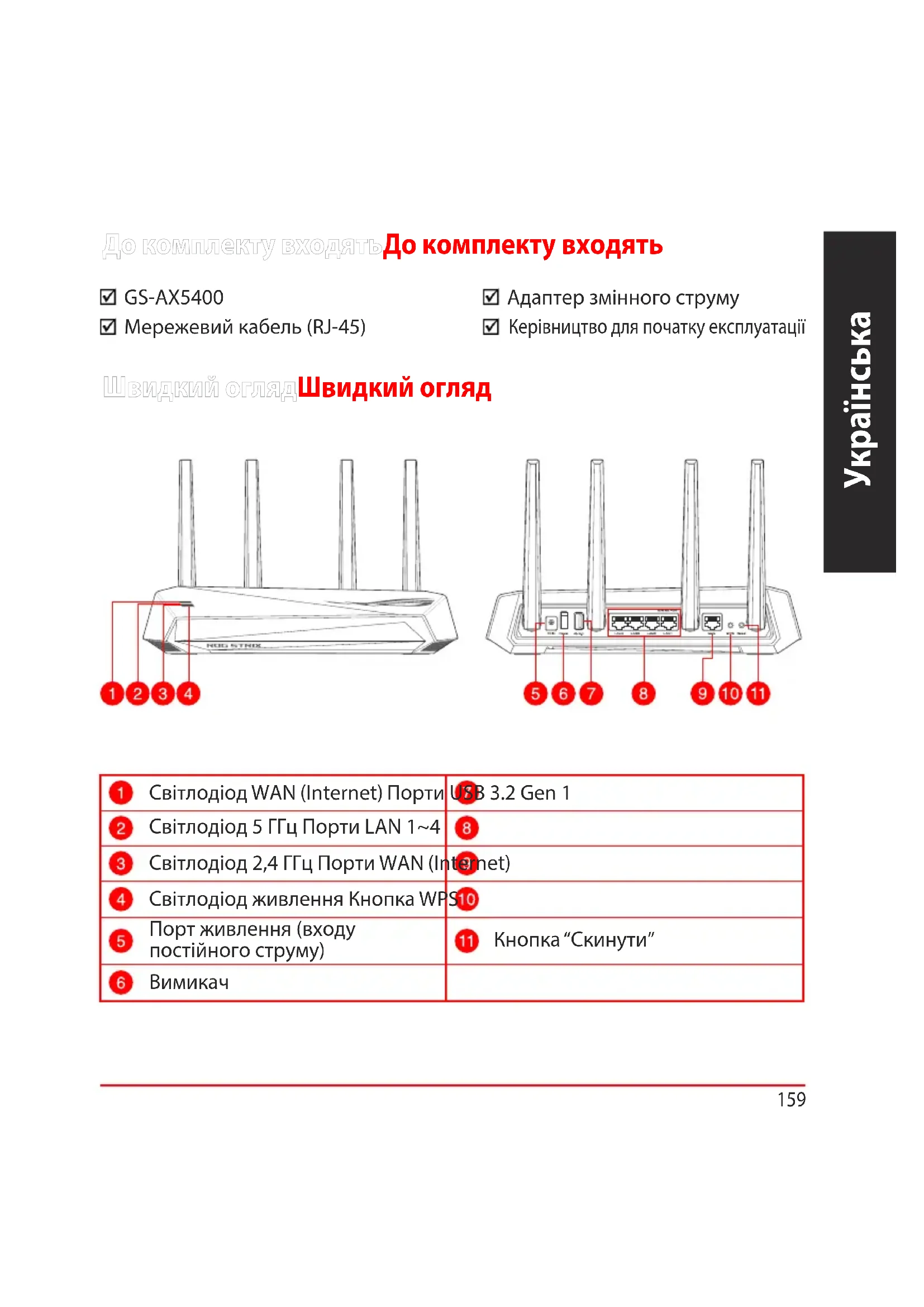

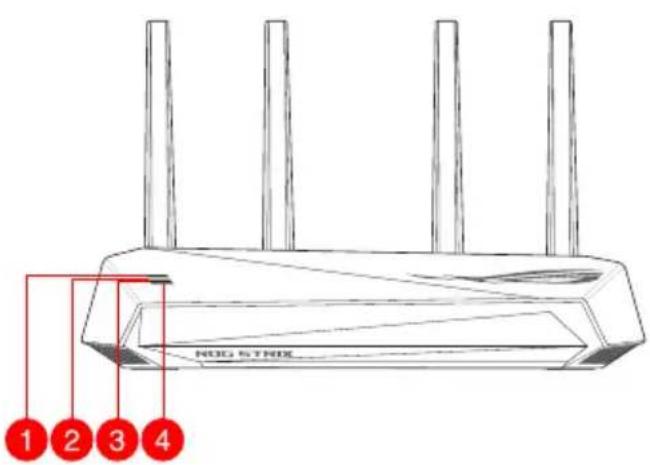

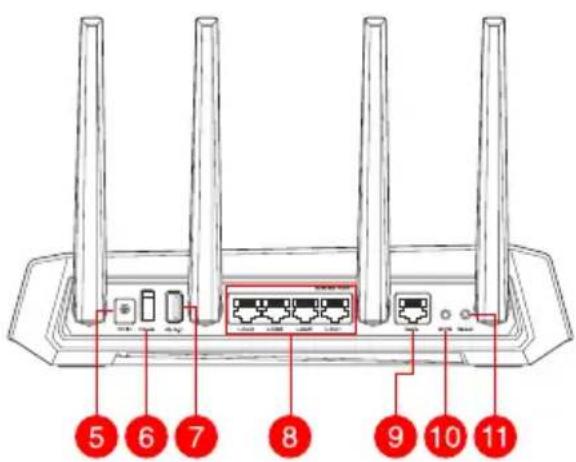

Швидкий огляд Швидкий огляд

1	Світлодіод WAN (Internet) Порти	USB 3.2 Gen 1
2	Світлодіод 5 ГГц Порти LAN 1~4	8
3	Світлодіод 2,4 ГГц Порти WAN (Internet)
4	Світлодіод живлення Кнопка WPS10
5	Порт живлення (входу постійного струму)	11 Кнопка “Скинути”
6	Вимикач

Розташування бездротового маршрутизатора Розташування (

Щоб забезпечити найвищу якість передачі сигналу між маршрутизатором і підключеними до нього мережевими пристроями, переконайтеся, що:

• Маршрутизатор знаходиться по центру всіх пристроїв, щоб досягти максимального покриття для мережевих пристроїв.
• Розташовуйте маршрутизатор подалі від металевих предметів, які стають перешкодами на шляху сигналу, і бережіть від прямого сонячного проміння.
• Розташовуйте пристрій подалі від пристроїв Wi-Fi 802, 11g або 20 МГц, периферійних пристроїв комп'ютерів на 2,4 ГГц, пристроїв Bluetooth, бездротових телефонів, трансформаторів, потужних моторів, люмінесцентних ламп, мікрохвильових пічок, холодильників та іншого промислового обладнання, щоб уникнути інтерференції або втрати сигналу.
• Постійно поновлюйте первинне ПЗ. Відвідайте сайт ASUS http://www.asus.com, щоб отримати найсвіжіші поновлення первинного ПЗ.

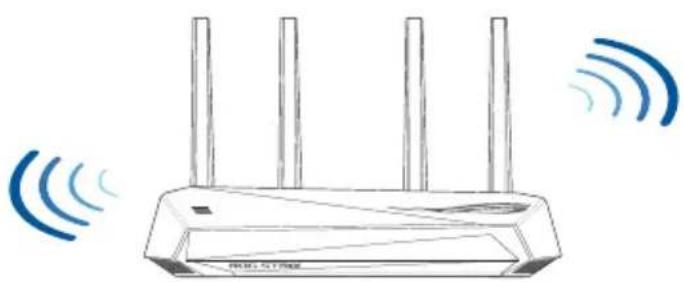

• Щоб отримати найвищу якість бездротового сигналу, орієнтуйте чотири нез'ємн антени так, як показано на малюнку нижче.

• Користуйтеся лише адаптером з комплекту. Користування іншими адаптерами може пошкодити пристрій.
  • Технічні характеристики:

Адаптер живленняпостійного струму	Вихід постійного струму: +19 В з макс.струмом 1,75 А
Температура експлуатації 0~40 °C 36ерігання 0~70 °C
Відносна вологість повітряексплуатації	50~90% 36ерігання 20~90%

Підготовка модема Підготовка модема

1. Вимкніть з мережі шнур живлення/модем DSL. Якщо пристрій має акумулятор, вийміть його.

ПРИМІТКА: Якщо ви користуєтеся Інтернет через DSL, вам знадобиться ім'я користувача/пароль від Інтернет- провайдера, щоб правильно конфігурувати маршрутизатор.

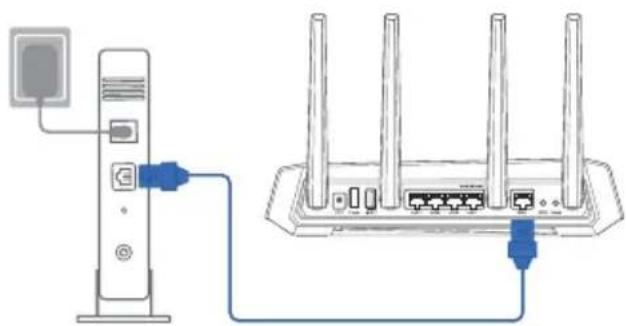

1. Підключіть модем до маршрутизатора поєднаним у пару мережевим кабелем.

1. Підключіть до електромережі шнур живлення/модем DSL.

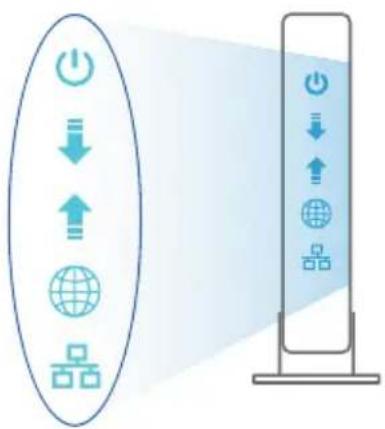

2. Перевірте шнур/світлодіодні індикатори модема DSL, щоб пересвідчитися, що підключення - активне.

Налаштування GS-AX5400 Налаштування GS-AX5400

Можна налаштувати GS-AX5400 через дротове або бездротове підключення.

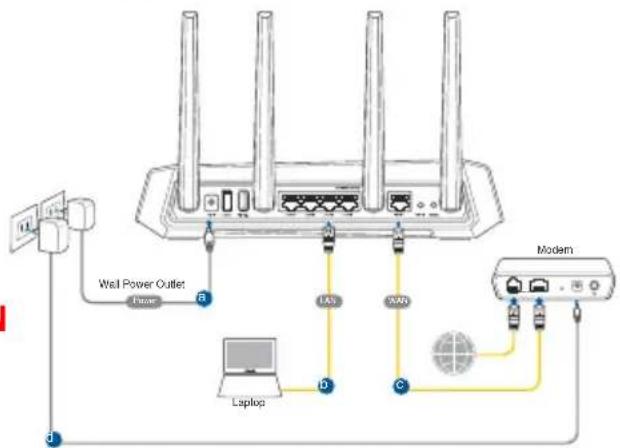

A. Дротове підключення:

1. Увімкніть маршрутизатор до розетки живлення і подайте живлення. Підключіть мережевий кабель від комп'ютера до порту LAN на маршрутизаторі.

1. Графічний веб-інтерфейс автоматично запускається, коли ви відкриваєте веб-браузер. Якщо він не запускається автоматично, введіть http://router.asus.com.

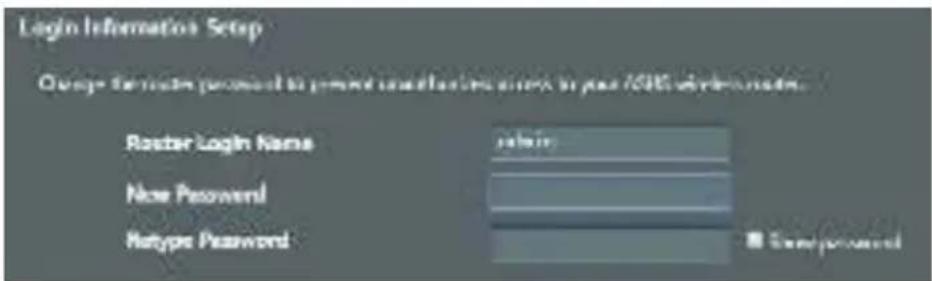

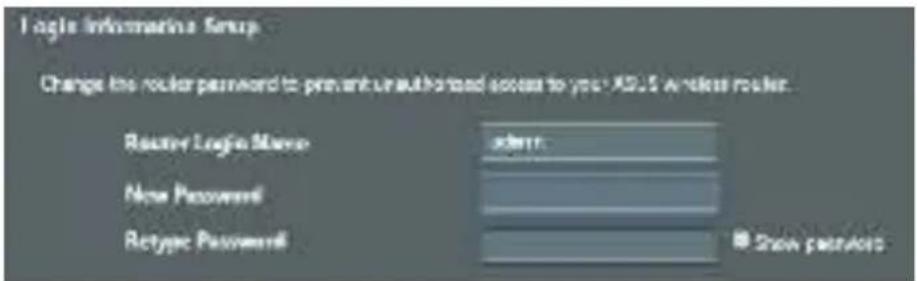

2. Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому доступу.

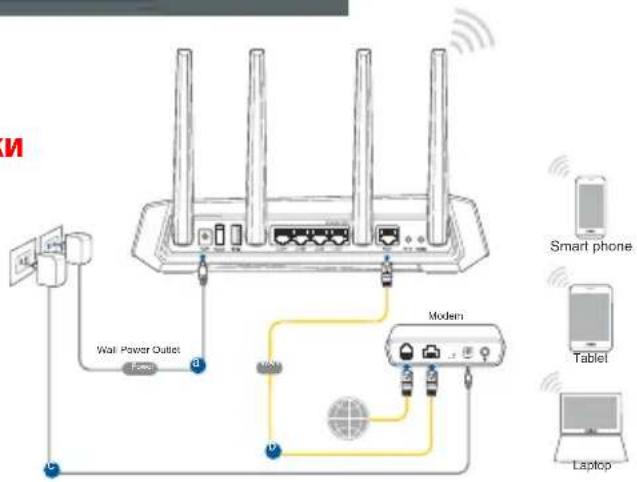

В. Бездротове підключення
1. Увімкніть маршрутизатор до розетки живлення і подайте живлення.


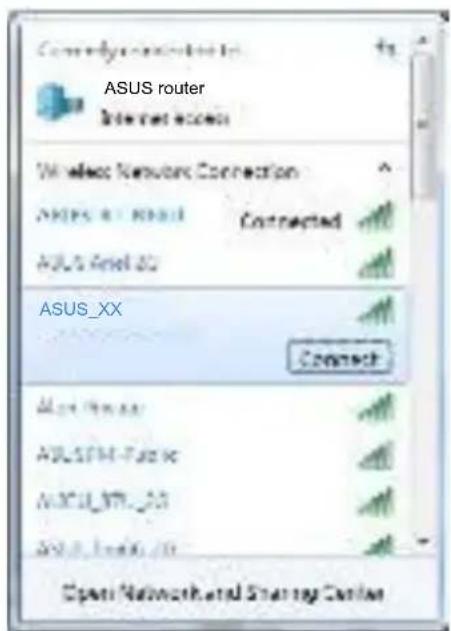

1. Підключіться до мережевої назви (SSID), вказаної на ярлику виробу ззаду на маршрутизаторі. Заради надійнішої безпеки мережі змініть SSID на унікальний і призначте пароль.

* XX відповідає останнім двом цифрам MAC-адреси 2,4 ГГц. їх вказано на ярлику ззаду на GS-AX5400.

1. Для налаштування маршрутизатора можна вибрати графічний вебінтерфейс або програму маршрутизатора ASUS.

а. Налаштування через графічний веб-інтерфейс

- Графічний веб-інтерфейс автоматично запускається, коли ви відкриваєте веб-браузер. Якщо він не запускається автоматично, введите http://router.asus.com.

Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому доступу.

b. Налаштування через програму

Завантажте програму маршрутизатора ASUS, щоб налаштувати маршрутизатор через мобільні пристрої.

• Увімкніть Wi-Fi на мобільних пристроях і підключіть їх до мережі GS-AX5400.
Виконуйте інструкції з налаштування програми маршрутизатора ASUS, щоб завершити налаштування.

Як запам'ятати налаштування бездротового маршрутизатора

- Завершуючи налаштування маршрутизатора, запам'ятайте бездротові налаштування.

Назва маршрутизатора: Пароль:
SSID мережі 2,4 ГГц: Пароль:
SSID мережі 5 ГГц: Пароль:

ASUS Router

ASUS Router

Розповсюджені питання Розповсюджені питання

1. Де знайти більше інформації про цей бездротовий маршрутизатор?

2. Сайт технічної підтримки: https://www.asus.com/support

3. Гаряча лінія для клієнтів: Див. "Гарячі лінії" у Supplementary Guide (Додаткове керівництво).
4. Посібник користувача можна отримати онлайн: https://www.asus.com/support
