MANUAL DE UTILIZADOR ROG Strix GSAX5400 ASUS

Conteúdo da embalagem Conteúdo da embalagem

GS-AX5400 Transformador

Cabo de rede (RJ-45) Guia de consulta rápida

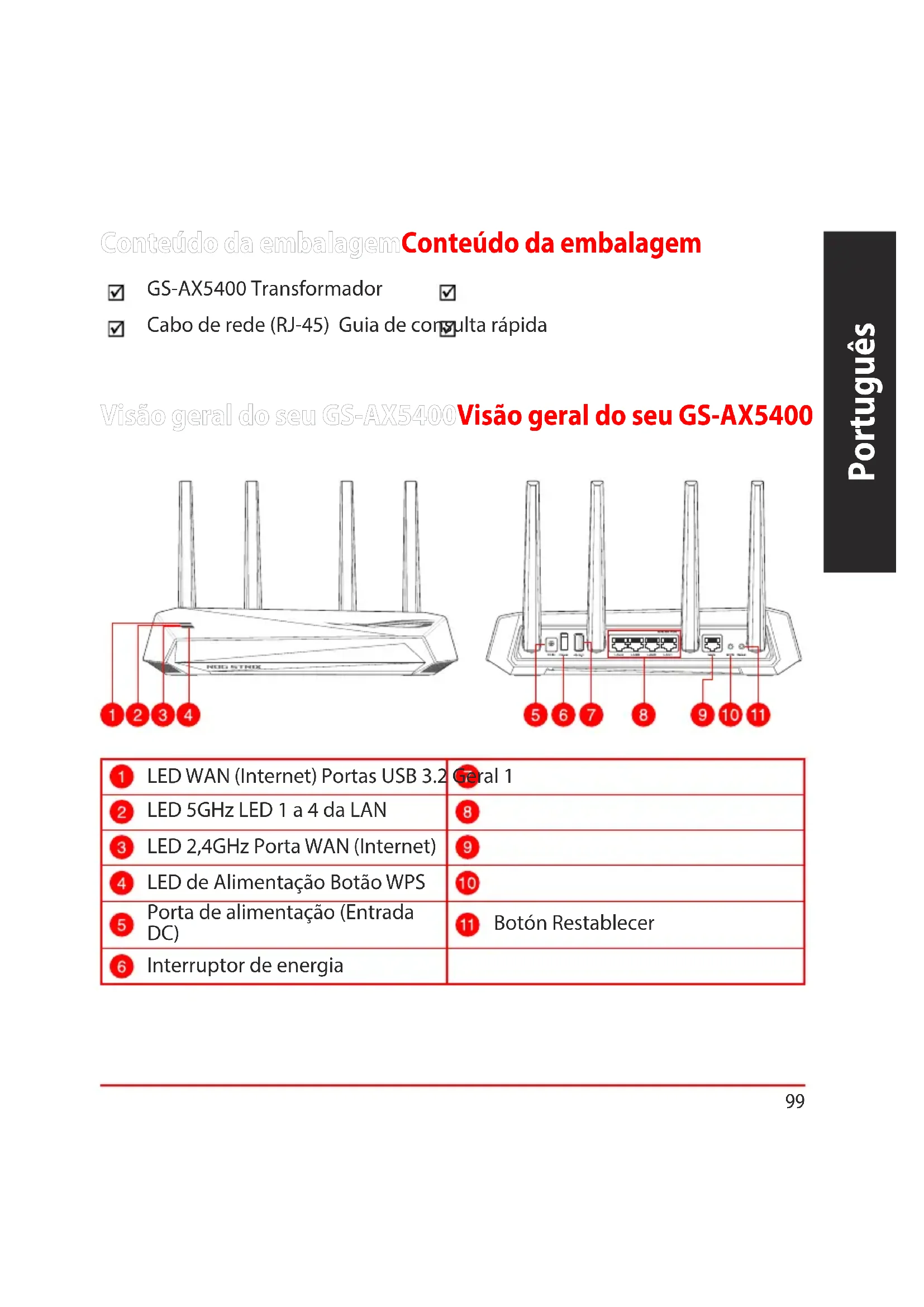

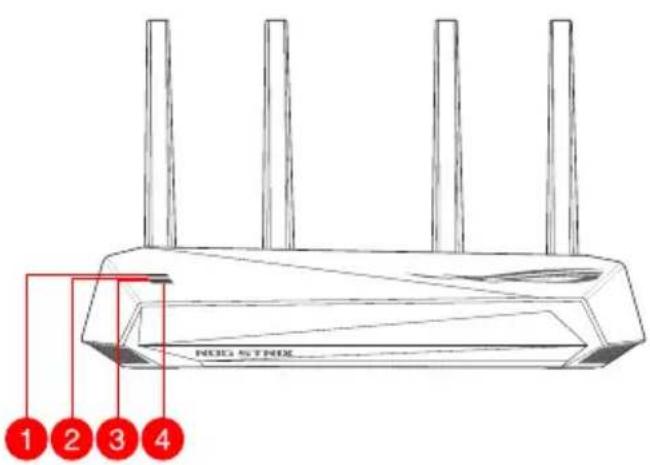

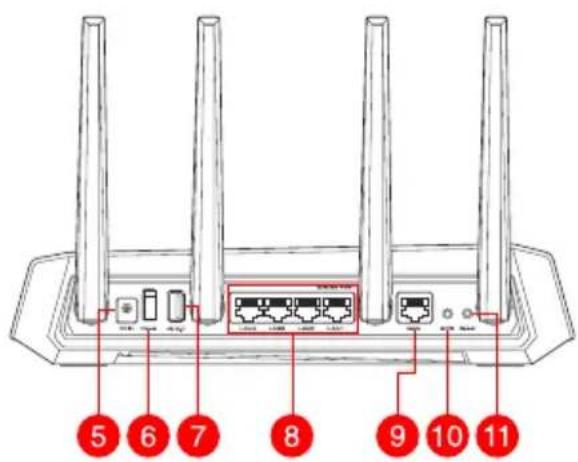

Visão geral do seu GS-AX5400 Visão geral do seu GS-AX5400

1 2 3 4 RUG STROK

5 6 7 8 9 10 11

1	LED WAN (Internet) Portas USB 3.2	Geral 1
2	LED 5GHz LED 1 a 4 da LAN	8
3	LED 2,4GHz Porta WAN (Internet)	9
4	LED de Alimentação Botão WPS	10
5	Porta de alimentação (Entrada DC)	11 Botón Restablecer
6	Interruptor de energia

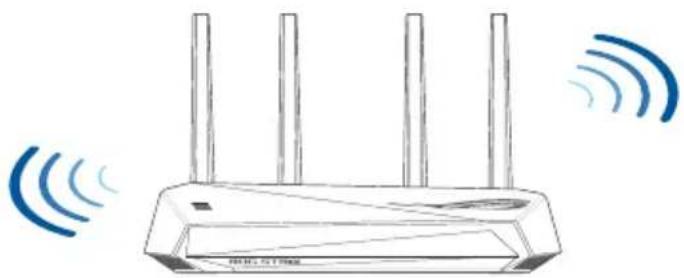

Colocação do router Colocação do router

Para garantir a melhor qualidade de transmissão entre o router sem fios e os dispositivos de rede a ele ligados:

• Coloque o router sem fios numa área central para obter a maior cobertura possível sem fios para os seus dispositivos de rede.
• Mantenha o dispositivo afastado de obstruções de metal e de luz solar directa.
• Mantenha o dispositivo afastado de dispositivos Wi-Fi que utilizam apenas a norma 802.11g ou 20MHz, periféricos de computador que utilizam a banda 2,4GHz, dispositivos Bluetooth, telefones sem fios, transformadores, motores de alta resistência, lâmpadas fluorescentes, fornos microondas, frigoríficos e outros equipamentos industriais para evitar interferências ou perdas de sinal.
• Actualize sempre para o firmware mais recente. Visite o Web site da ASUS em http://www.asus.com para obter as actualizações de firmware mais recentes.
• Para garantir um sinal sem fios ideal, oriente as quatro antenas não amovível tal como ilustrado nas imagens abaixo.

• Utilize apenas o transformador fornecido com o produto. A utilização de outro transformador poderá danificar o dispositivo.
• Especificações:

Transformador DC Saída DC: +19V com corrente máx. de 1,75A
Temperatura de funcionamento	0~40°C Armazenamento 0~70		°C
Humidade em funcionamento	50~90% Storage 20~90%

Preparar o modem Preparar o modem

1. Desligue o modem por cabo/DSL. Se o mesmo tiver uma bateria de reserva, remova-a.

NOTA: Se estiver a utilizar uma ligação DSL para aceder à Internet, precisará dos dados de nome de utilizador/palavra-passe fornecidos pelo seu fornecedor de serviços de Internet (ISP) para configurar corretamente o seu router.

Unplug

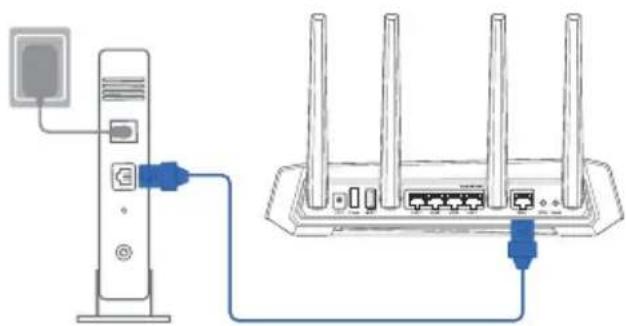

1. Ligue o seu modem ao router com o cabo de rede fornecido.

1. Ligue o seu modem por cabo/DSL.

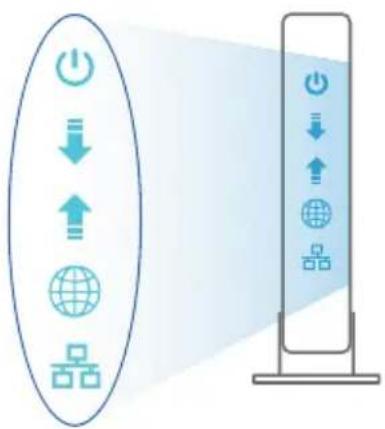

2. Verifique as luzes LED do modem por cabo/DSL para se certificar que a ligação está ativa.

Configurar o GS-AX5400 Configurar o GS-AX5400

É possível configurar o GS-AX5400 através de uma ligação com ou sem fios.

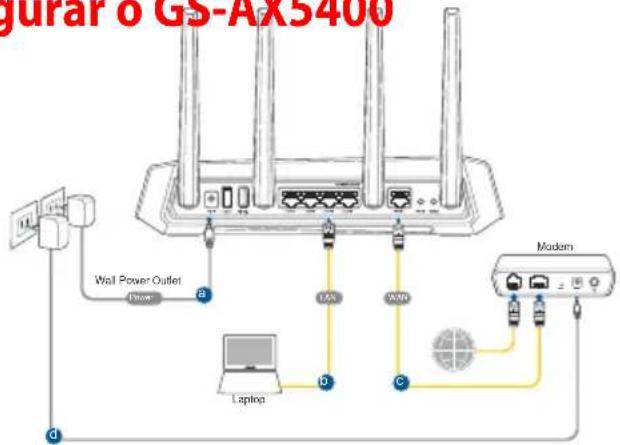

A. Ligação com fios

1. Ligue o router a uma tomada elétrica e prima o botão de energia. Ligue o cabo de rede do computador a uma porta LAN do router.

gurar o GS-AX5400 Wall Power Outlet Flow LAN WAND Laptop Modem

1. A interface web abre automaticamente quando abrir um navegador web. Se não abrir automaticamente, introduza http://router.asus.com.

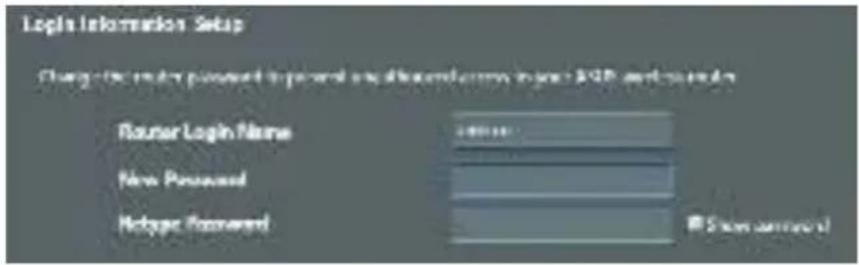

2. Configure uma palavra-passe para o seu router para impedir o acesso não autorizado.

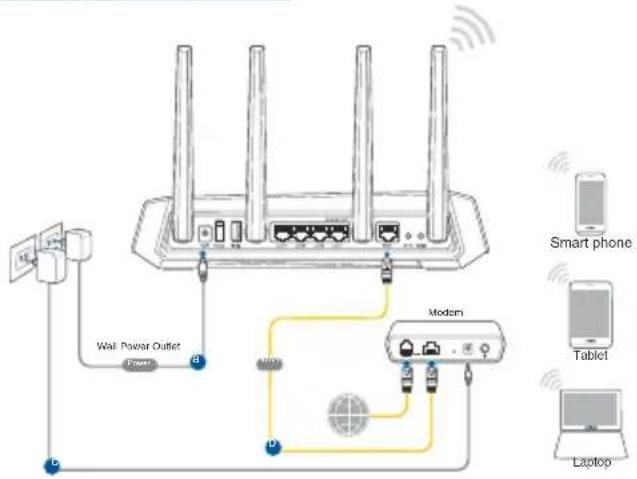

1. Ligue o router a uma tomada elétrica e prima o botão de energia.

1. Ligue ao nome de rede (SSID) indicado na etiqueta do produto colada na traseira do router. Para uma maior segurança de rede, mude para um SSID exclusivo e defina uma palavra-passe.

ASUS router

Nome da rede Wi-Fi (SSID): ASUS_XX

* XX refere-se aos dois últimos dígitos do endereço MAC 2,4GHz. Pode encontrar esse endereço na etiqueta na traseira do GS-AX5400.

ASUS_XX

1. Pode escolher a interface Web ou a aplicação ASUS Router para configurar o seu router.

a. Configuração com a interface Web

- Após a ligação, a interface web irá abrir automaticamente quando abrir um navegador web. Se não abrir automaticamente, introduza http://router.asus.com.

- Configure uma palavra-passe para o seu router para impedir o acesso não autorizado.

b. Configuração com a aplicação

Transfira a aplicação ASUS Router para configurar o seu router através de dispositivos móveis.

ASUS Router

• Ative a rede Wi-Fi nos seus dispositivos móveis e ligue à rede do GS-AX5400.

- Siga as instruções de configuração da aplicação A\$US Router para concluir a configuração.

ASUS Router

Memorizar as definições do seu router sem fios

- Memorize as suas definições de ligação sem fios quando terminar a configuração do router.

Nome do router: palavra-passe:
SSID da rede 2,4 GHz: palavra-passe:
SSID da rede 5GHz:palavra-passe:

Perguntas Frequentes Perguntas Frequentes

1. Onde posso encontrar mais informações acerca do router sem fios?

• Site de Apoio Técnica https://www.asus.com/support
- Linha de Apoio ao Cliente: Consulte a Linha de Apoio ao Cliente no Guia suplementar

- Pode obter o manual online em https://www.asus.com/support
