BEDIENUNGSANLEITUNG ROG Strix GSAX5400 ASUS

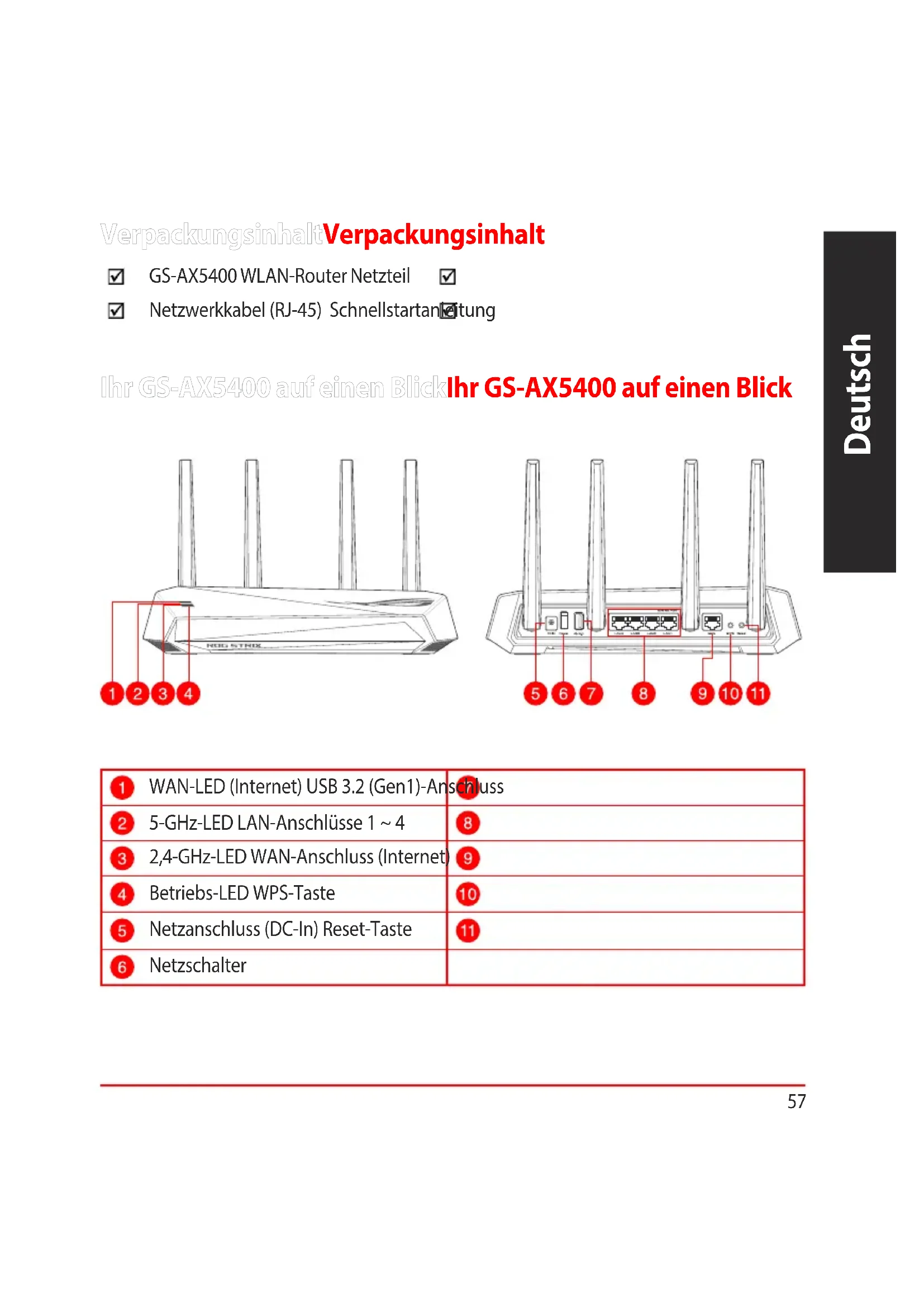

Verpackungsinhalt Verpackungsinhalt

GS-AX5400 WLAN-Router Netzteil
√ Netzwerkkabel (RJ-45) Schnellstartanleitung

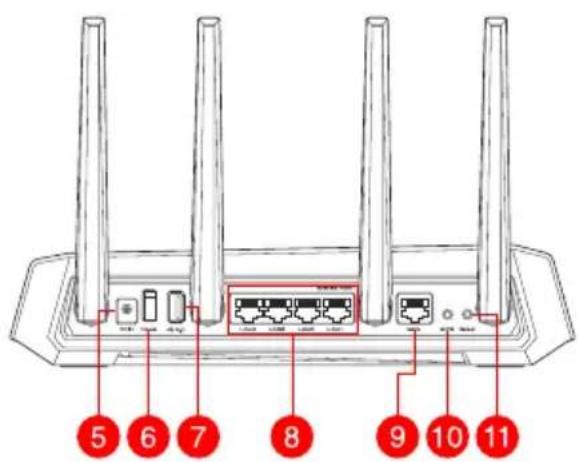

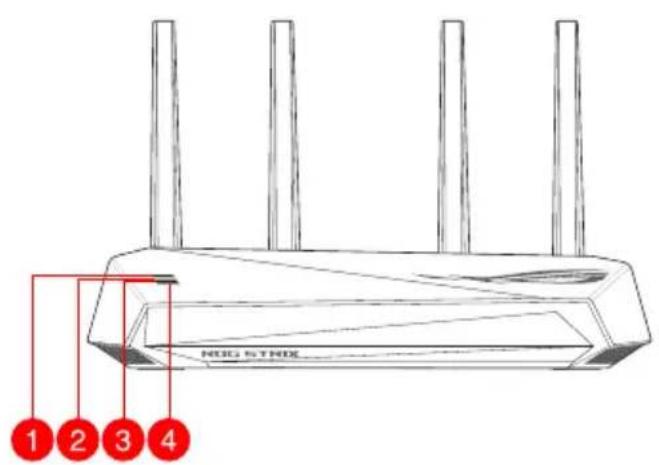

Ihr GS-AX5400 auf einen Blick Ihr GS-AX5400 auf einen Blick

NUG STNDX 1 2 3 4

5 6 7 8 9 10 11

1	WAN-LED (Internet) USB 3.2 (Gen1)-Anschluss
2	5-GHz-LED LAN-Anschlüsse 1 ~ 4	8
3	2,4-GHz-LED WAN-Anschluss (Internet)	9
4	Betriebs-LED WPS-Taste	10
5	Netzanschluss (DC-In) Reset-Taste	11
6	Netzschalter

Platzieren Sie Ihren WLAN-Router Platzieren Sie Ihren WLAN-Router

Stellen Sie für eine optimale WLAN-Übertragung zwischen dem WLAN-Router und den verbundenen WLAN-Geräten folgendes sicher:

• Platzieren Sie den WLAN-Router in einem zentralen Bereich, um eine maximale WLAN-Reichweite für die Netzwerkgeräte zu erzielen.
• Halten Sie den WLAN-Router entfernt von metallischen Hindernissen und direktem Sonnenlicht.
• Halten Sie den WLAN-Router entfernt von nur 802.11g oder nur 20 MHz WLAN-Geräten, 2,4 GHz Computer-Peripheriegeräten, Bluetooth-Geräten, schnurlosen Telefonen, Transformatoren, Hochleistungsmotoren, fluoreszierendem Licht, Mikrowellenherden, Kühlschränken und anderen gewerblichen Geräten, um Signalstörungen oder Signalverlust zu verhindern.

- Aktualisieren Sie immer auf die neueste Firmware. Besuchen Sie die ASUS-Webseite unter http://www.asus.com, um die neuesten Firmware-Aktualisierungen zu erhalten.

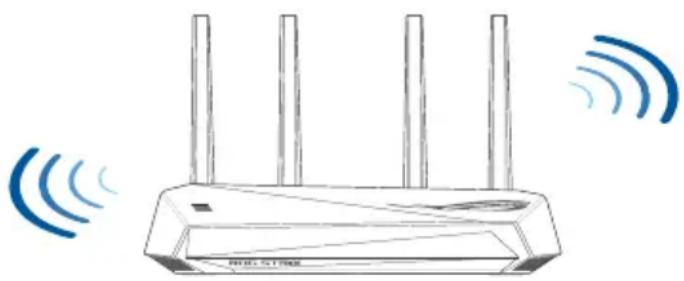

- Um das beste WLAN-Signal zu garantieren, richten Sie die vier nicht abnehmbaren Antennen, wie in der unteren Abbildung gezeigt, aus.

• Verwenden Sie nur das mitgelieferte Netzteil. Andere Netzteile könnten das Gerät beschädigen.
• Spezifikationen:

Netzteil	Gleichstromausgang: +19 V mit 1,75 A Stromstärke
Betriebstemperatur 0~40 °C	Lagerung 0~70 °C
Betriebsluftfeuchtigkeit 50~90% Lagerung 20~90%

Ihr Modem vorbereiten Ihr Modem vorbereiten

1. Trennen Sie das Netzkabel von der Steckdose und dem Kabel-/DSL-Modem. Falls Ihr Modem über einen Backup-Akku verfügt, entfernen Sie diesen ebenfalls.

HINWEIS: Falls Sie für Ihre Internetverbindung DSL benutzen, benötigen Sie Ihren Benutzernamen/Kennwort von Ihrem Internetanbieter, um den Router richtig konfigurieren zu können.

Unplug

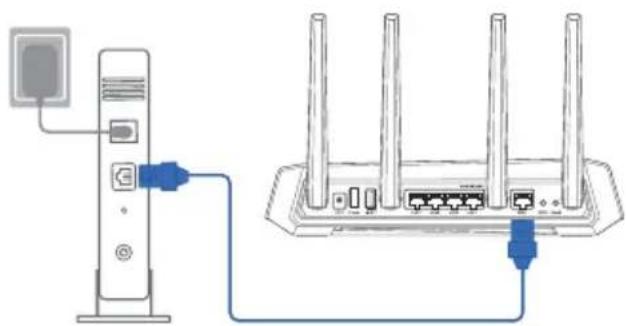

1. Schließen Sie Ihr Modem mit dem mitgelieferten Netzwerkkabel an den Router an.

1. Versorgen Sie Ihr Kabel-/DSL-Modem mit Strom und schalten es ein.

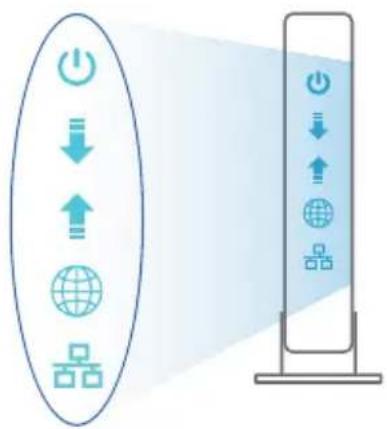

2. Überprüfen Sie die LED-Anzeigen Ihres Kabel-/DSL-Modems, um sicherzustellen, dass die Verbindung aktiv ist.

Einrichten Ihres GS-AX5400 Einrichten Ihres GS-AX5400

Sie können Ihren Router über eine Kabelverbindung oder drahtlose Verbindung einrichten.

A. Kabelverbindung

1. Schließen Sie Ihren Router an eine Steckdose an und schalten Sie ihn ein. Schließen Sie das Netzwerkkabel von Ihrem Computer an einem LAN-Anschluss Ihres Routers an.
2. Die Web-Benutzeroberfläche wird automatisch gestartet, wenn Sie einen Webbrowser öffnen. Falls sie nicht automatisch geöffnet wird, geben Sie http://router.asus.com in den Webbrowser ein.

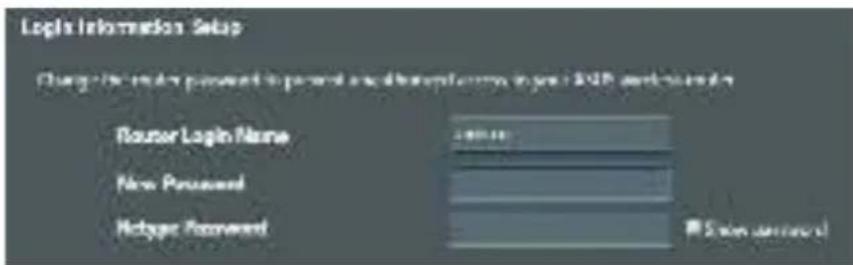

3. Richten Sie ein Kennwort für Ihren Router ein, um unbefugten Zugriff zu verhindern.

B. Drahtlosverbindung

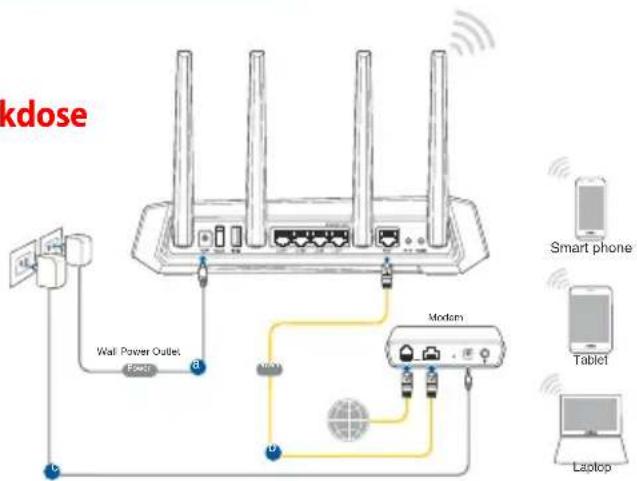

1. Schließen Sie Ihren Router an eine Steckdose an und schalten Sie ihn ein.


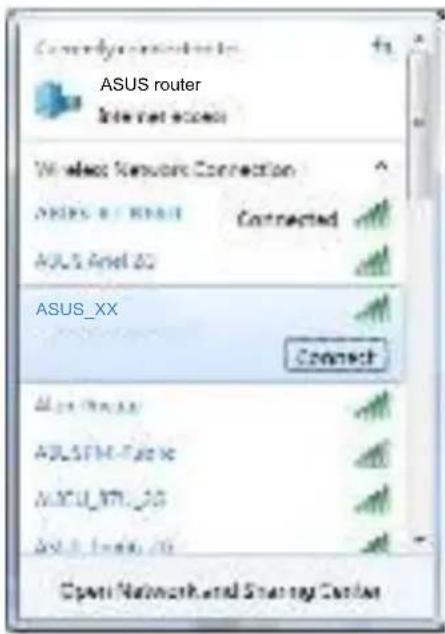

1. Verbinden Sie sich mit dem Netzwerk mit der SSID, die auf dem Produktaufkleber auf der Rückseite des Routers angegeben ist. Ändern Sie zur Erhöhung der Netzwerksicherheit den Netzwerknamen in eine eindeutige SSID um und weisen Sie ein Kennwort zu.

* XX bezieht sich auf die letzten zwei Ziffern der 2,4-GHz-MAC-Adresse. Sie finden sie auf dem Etikett auf der Rückseite Ihres Routers.

1. Sie können entweder die Web-Benutzeroberfläche oder die ASUS Router App zum Einrichten Ihres Routers wählen.

a. Einrichtung über die Web-Benutzeroberfläche

- Sobald die Verbindung hergestellt ist, wird die Web-Benutzeroberfläche automatisch gestartet, wenn Sie einen Webbrowser öffnen. Falls sie nicht automatisch geöffnet wird, geben Sie http://router.asus.com in den Webbrowser ein.

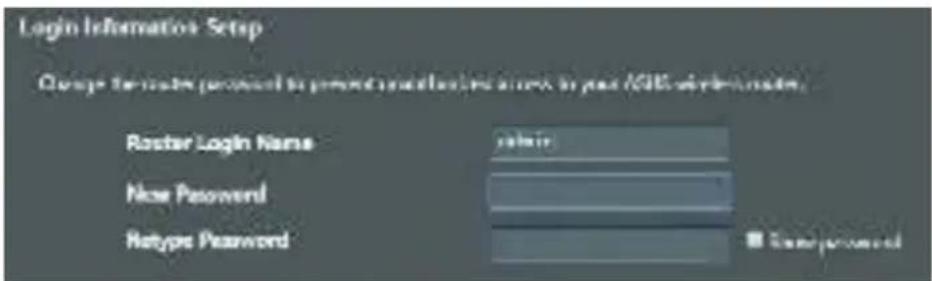

• Richten Sie ein Kennwort für Ihren Router ein, um unbefugten Zugriff zu verhindern.

b. Einrichtung über die App

Laden Sie die ASUS Router App zum Einrichten Ihres Routers über Ihr Mobilgerät herunter.

- Aktivieren Sie das WLAN auf Ihrem Mobilgerät und verbinden Sie sich mit dem Netzwerk Ihres Routers.

- Befolgen Sie die Anweisungen in der ASUS Router App, um die Einrichtung abzuschließen.

ASUS Router

ASUS Router

Notieren der WLAN-Einstellungen Ihres Routers

- Notieren Sie Ihre WLAN-Einstellungen, nachdem Sie die Einrichtung des Routers fertiggestellt haben.

Router-Name: Kennwort:
2.4 GHz Netzwerk SSID: Kennwort:
5 GHz Netzwerk SSID: Kennwort:

FAQ (Häufig gestellte Fragen) FAQ (Häufig gestellte Fragen)

1. Wo finde ich weitere Informationen zum WLAN-Router?

• Technische Support Webseite: https://www.asus.com/support
• Kunden-Hotline: Schauen Sie im Abschnitt über die Support-Hotline in dieser Schnellstartanleitung
• Sie erhalten das Benutzerhandbuch online unter https://www.asus.com/support
