NÁVOD K OBSLUZE AT4 98 HA ALPINA

UPOZORNENI: před použitím stroje si pozorně prěctěte TNTo návod k použítí.

DA Havetraktor - BRUGSANVISNING

[9] Hmotnost stroje s prazdnou nádrží (*)

[13] Mechanická prévodovka Rychlost pojezdu (přiblžná) pri 3000 min

[14] Hydrostatická převodovka Rychlost pojezdu (přiblžná) pri 3000 min-1

[15] Mezní rychlost se sněhovými štežy (pokud se jeder o určné príslušenstvi)

[16] Rozmery

[17] Delka

[18] Delka kosem (Delka bez kose)

[19] Šírká

[20] Sifka vychylovače bočniho vyhozu (Sifka bez vychylovače bočniho vyhozu)

[21] Vyška

[22] Kód sekacího zařizení

[23] Kapacita palivové nádržky

[24] Mezní zatízení tažného zaízení (max. svislá sila)

[25] Mezní zatziženi tažného zařizení (max. tažená hmotnost)

[26] Maximálni povolené nakloněni

[27] Uroven akustického tlaku

[28] Nepresnost méréni

[29] Uroven naměreneho akustického výkonu

[30] Uroven zaruceného akustického výkonu

[31] Uroven vibraci na miste ridice

[32] Uroven vibraci na volantu

[42] Príslušenstvi na požádani

[42.A1, 42.A2] Sada pro mulcovani

[42.E] Sada ochranného krytu zadniho
vyhozu
(jen pro modely rady MP)

[42.F] Sněhoveřetězy (18")

[42.G] Kola do blata / snehu (18")

[42.H] Prives

[42.I] Posypávac

[42.J] Válec pro valcování trávy

[42.K] Sněhová radlice

[42.L] Sberac listi a travy (jen pro modely rady SD)

• Ohledné uvedeného udaje vycházejte z hodnoty uvedené na identíkacinístíku stroje.

[1] DA-TEKNISKE DATA

[2] Nominal effekt (*)

[3] Omdrejninger pr. minut (*)

[4] Elektrisk anlaeg

[5] Forhjulsdak

[6] Baghuldsdak

[5] Predné pneumatíky

[6] Zadné pneumatíky

[7] Tlak hustenia prednych pneumatik

[8] Tlak hustenia zadnych pneumatik

[9] Hmotnost stroja sprazdnou nadrzou (^*)

[13] Mechanická prevodovka - Rychlost pohybu (priblizna) pri 3000 min

[14] Hydrostatická prevodovka Rychlost' pohybu (priblizná) pri 3000 min

[15] Hraničná rychlost so snehovými re'tazami (ak sa jegné o určené prisluşenstvo)

[16] Rozmery

[17] Dlzkai

[27] Uroven akustického tlaku

[30] Uroven zaručeneho akustického vykonu

[31] Uroven vibraci n na mieste vodica

[32] Uroven vibracià na volante

[33] Tabulka pre spravnu kombiniću pridavnych zariadieni

[33.A] Zadné pridavné zariadenia

[33.B]Predné pridavné zariadenia

[42] Pridavne zariadenia na poziadanie

[42.A1, 42.A2] Suprava pre mulcovanie

[42.B] Udrziavacia nabijačka akumulátora

[42.C] Suprava tazneho zariadenia

[42.D] Krycia placha

4.1 Komponenty pro montáž 7
4.2 Montáz volantu. 7
4.3 Montaz sedadla 7
4.4 Montáz a pripojeni akumulátoru 7
4.5 Montáz préndího nárazníku 8
4.6 Montáz vchylovace bočniho vyhozu (pouze u modelú s bočním vyhozem)....8
4.7 Montáž bočnich výztuží montážniho celku sekacích zařizení (pouze u modelú s bočním vyhozem, jsou-li současti)......8
4.8 Montáz a dokonçeni zadni desky (pouzeu modelu se zadnim sbérém) 8

1. OVLADACI PRVKY 9

5.1 Prepinačs klicem.. 9
5.2 Ovladaci prvek plynu.. 9
5.3 Páka parková brzdy 9
5.4 Pedál spojky / brzdy (mechanická prévodovka) 9
5.5 Radici paka (mechanicka prevodovka). 9
5.6 Brzdovy pedal (hydrostaticka
prevodovka) 10
5.7 Pedal nahonu (hydrostaticka
prevodovka) 10
5.8 Páka odjišěni hydrostaticé prévodovky (hydrostaticé prévodovka) 10
5.9 Ovladaci prvek zarazeni a vyrazeni sekacich zarizeni 10
5.10 Tlačitko podmižovaciho signalu sekáni
pri zpětném chodu 10
5.11 Páka nastavení výšky sečeni 10
5.12 Kontrolka a zařizení pro akustickou signalizaci (pouze u modelù se zadnim sberem). 11
5.13 Páka pro préklopení sběrného kosé (jeli součástí, pouze u modelú se zadnim sberem) 11

1. POUZITI STROJE 11

6.1 Přípravné úkony 11

6.2 Bezpečnostní kontroly 12
6.3 Použití stroje na svazich 12
6.4 Startování 13
6.5 Pracovni cinnost. 13

6.6 Zastaveni 15
6.7 Po použiti 15
7. RADNA UDRZBA 16

7.1 Vseobecne informace 16

7.2 Doplnei paliva / vyprazdneni palivové nadrze... 16
7.3 Kontrola, doplneni a vypousteni oleje motoru. 16
7.4 Antiskalpovaci kolečka 17

7.5 Cisteni 17

7.6 Akumulator. 18
7.7 Fixańí matice a srouby. 19

1. MIMORADNA UDRZBA 19

8.1 Doporučeni k zajistěné bezpečnosti.... 19
8.2 Montázní celek sekacích zařizení / sekací zařizení 19
8.3 Vymena Prdnich / zadnich kol 19
8.4 Elektronická karta 20
8.5 Vymena pojistky 20
8.6 Vymena zarovek 21
8.7 Zadni naprava 21

1. SKLADOVANI 21

10.MANIPULACE A PREPRAVA 21
11.SERVISNI SLUZBA A OPRAVY. 21
12. ZARUCNI PODMINKY 22

TABULKA UDRZBY 22

1. IDENTIFIKACE ZAVAD. 23
2. PRISLUSENSTVI 25

14.1 Sada pro mulcovani 25
14.2 Udržovací nabiječka akumulatoru ..... 25
14.3 Sada tazneho zaízeni 25

14.4 Kryci placha 26

14.5 Sada ochranno h krytu zadniho vyhozu 26
14.6 Sněhovéřežу 18" 26

14.7 Kola do blata / snehu 18" 26
14.8 Privěsný vozík 26
14.9 Posypávač 26
14.10 Valec pro valcovani travy.. 26
14.11 Snehová radlice 26
14.12 Sberac listi a travy 26

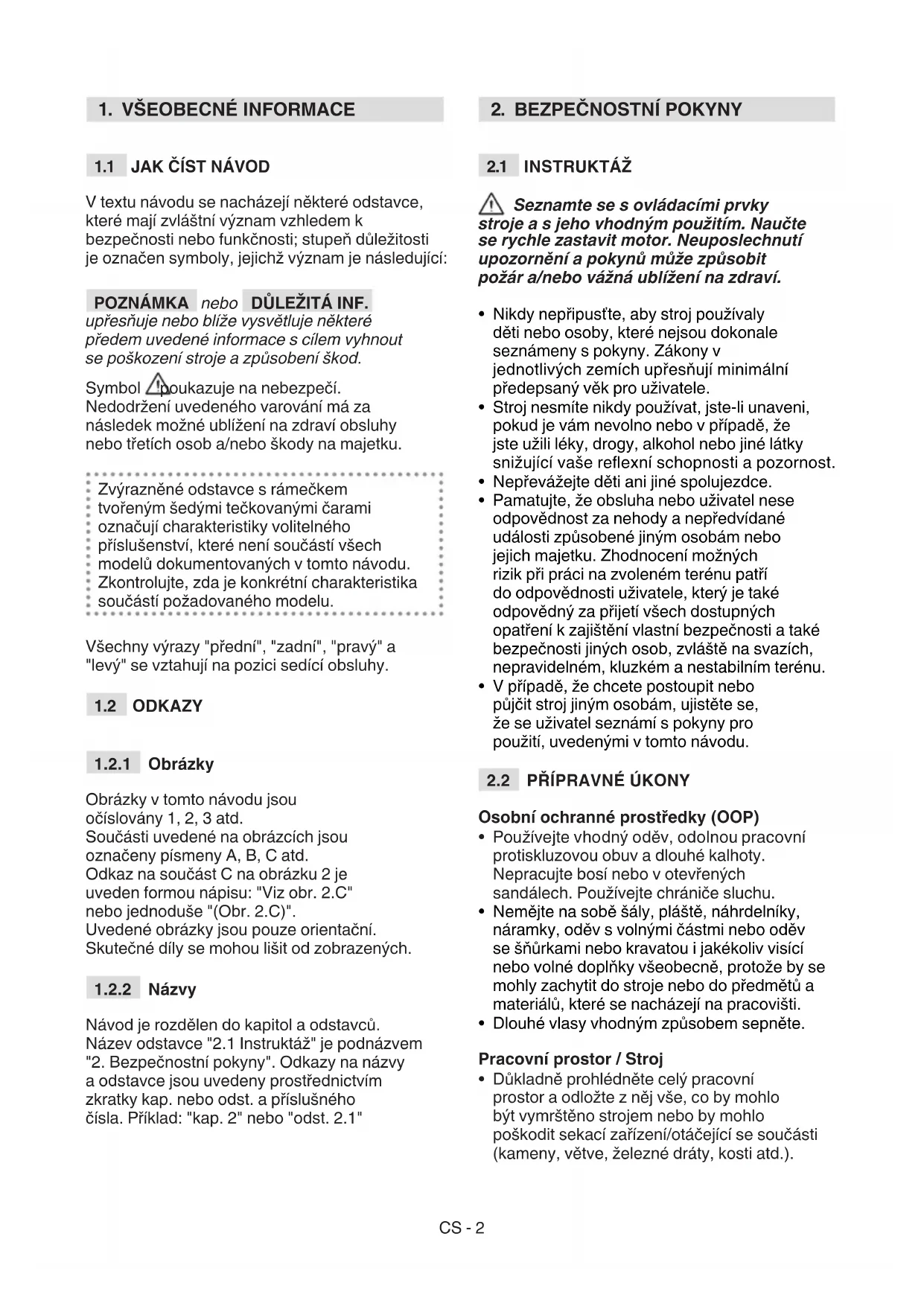

1. VŠEOBECNÉ INFORMACE

1.1 JAK CIST NÁVOD

V textu navodu se nacházejí některé odstavce, ktere mají zvlástné význám vzhledem k bezpečnosti nebo funkćnosti; stupěn duležitosti je označen symboly, jejichž význám je následujíci:

POZNÁMKA nebo DÜLEZITÁ INF.

upreshnju nebo blze vysvctluje nekteré

predem uvedene informace s cilem vyhnout se poskozeni stroje a zpusobeni skod.

Symbol Poukazu je na nebezpeci.

Nedodrzeni uvedeneho varovani ma za nasledek mozne ublzeni na zdravi obsluyne bo tretich osob a/nebo skody na majetku.

Zvyraznene odstavce s rameckem
tvoirenym sedymi teckovanymi carami
označují charakteristiky volitelného
príslušenstvi, které není současti vsech
modelu dokumentovaných v tomto námodu.
Zkontrolujte, zda je konkrétné charakteristika
současti požadovaného modelu.

VsechnyVyrazy"predni",zadni",pravya "levy" se vztahuji na pozici sedici obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto námodu jsou očíslovány 1, 2, 3 atd.

Soucasti uvedene na obrzich jsou oznaceny pismeny A, B, C atd.

Odkaz na součast C na obrázku 2 je uveden formou napišu: "Viz obr.2.C" nebo Jednoduš ("Obr.2.C").

Uvedené obrázky jsou pouze orientační.

Skutečné díly se mohou lišit od zobrażenych.

1.2.2 Názyv

Návod je rozdělen do kapitol a odstavcú.

Název odstavce "2.1 Instruktáž" je podnázvem

"2. Bezpečnostní pokyny". Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a príslušného

Císla. Příklad: "kap. 2" nebo "odst. 2.1"

2. BEZPEČNOSTNI POKNY

2.1 INSTRUKTÁZ

Sezname se s ovladacimi prvky stroje a s jeho vhodnym pouzitim. Naucte se rychle zastavit motor. Neunoslechnuti upozorneni a pokynu muze zpusobit pozar a/nebo vazná ubliženi na zdravi.

• Nikdy nepripustte, aby stroj pouzivaly deti nebo osoby, ktere nejsou dokonale seznameny s poukny. Zakyony v Jednotlivych zemich upresnju minimalin predepsany vek pro uzivatele.
  Stroj nesmite nikdy používat, jste-li unaveni,Pokud je vám nevolno nebo v pripadě, ze jste užili léky, drogy, alkohol nebo jiné látky snižujíci vaše reflexní schopnosti a pozornost.
• Nepřevažejte deti ani jiné spolujezdce.
• Pamatujte, ze obsluha nebo uživotel nese odpovednost za nehody a nepredvidané události zpúsobené jinym osobám nebo jejich majetku. Zhodnoceni moznych rizik pri praci na zvoleném terenu patri do odpovednosti uživotele, ktery je také odpovedny za prijeti vsech dostupnych opatrení k zajišteni vlastné bezpečnosti a také bezpečnosti jiných osob, zvlástě na svazích, nepravidelném, kluzkém a nestabilním terenu.
  V pripad, ze chcete postoupit nebo pujcit stroj jinym osobam, ujistete se, ze se uzivatel seznami s Pokyny pro pouziti, uvedenymi v toto navodu.

2.2 PRIPRAVNE UKONY

Osobni ochranné prostředky (OOP)

• Používejte vchodný oděv, odolnou pracovní protiskluzovou obuv a dlouhé kalhoty. Nepracujte bosi nebo v otevřenych sandálech. Používejte chránice sluchu.
• Neměje na sobě šály, plaste, nahrdelníky, námamky, odev s volnými cástmi nebo odev se šnúrkami nebo kravatou i jakékoliv visić nebo volné doplýk yveobecné, protoze by se mohly zachytit do stroje nebo do prédmetu a materialú, které se nacházeji na pracovišti.
• Dlouhé vlasy vhodném zpúsobem sepnéte.

Pracovni prostor / Stroj

Dukladne prohlédněte celý pracovní prostor a odložte z nej vše, co by mohlo být yvmřěné strojem nebo by mohlo poskodit sekaci zařizení/otáčejíci se současti (kameny, větve, zelezné dráty, kosti atd.).

Spalovací motor: palivo

NEBEZPECI! Palivo je vysoce hořlavé.

Palivo skladujte v prisluchnych homologovanych nadobach urcenych k toto ucelu, na bezpecnem miste, v dostatecnvzdalenosti od zdrojutepla nebo volného plamene.

• Nádoby a prostor pro skladování benzinu nechávejte bez zbytkú trávy, listí nebo prěbytečného mazacího tuku.
• Nenechávejte nádoby na pohonné látky v dosahu detí.
• Nekurte během plnéni nebo doplǎnováni paliva ani pri zádné manipulaci s palivem.
  Palivo doplujte s pouzitim trychtyle, a to pouze na otevrenem prostoru.
  Vyhne se vdechovani vyparpaliva.
• Nesnimejte uzáver palivové nadržky a nedoplùnjte palivo pri zapnutém motoru nebo v pripadé, ze je motor horny;
• Uzáver palivové nadržky otevírejte pomalu a nechte postupnéuniknout vnitřni tlak.
• Nepriblizujte se k hrdlu palivové nadrze s otevrenym ohnem kvuli kontrole jejiho obsahu.
  Kdyz palivo vytece, nestartujte motor, ale vzdalte stroj od prostoru, v kterem se palivo vylilo, a zabrahte tak moznosti vzniku pozaru, dokud nedojde k odpaenipaliva a k Rozptyleni vyparu.
• Okamžite vycistete vsechny stopy pop palivu vylitém na stroj nebo na zem.
  Vzdy nasad'te zpět a dotáhněte uzávery palivové nádrže a nádoby s palivem.
• Nestartujte stroj na miste, kde bylo provedeno doplneni paliva; startovani motoru musi probehnout v minimalni vzdalenosti 3 metru od mista, kde se doplnovalo palivo;
  Zamezte kontaktu paliva s odévy, aPokud se tak stane, préspusténim motoru se prévlékněte.

2.3 BEHEMPOUZITI

Pracovní prostor

• Nespoustějte motor v uzavřenych prostorech, kde se mohou hromadit nebezpečné výpary odudu uhelnáteho. Startování musí probíhat venku nebo v dobře větraném prostoru. Pamatujte vždy na to, Že výfukové plyny jsou jegováté.
• Pri startovani stroje nesměřujte vyfuk a tími vyfukové plny vuci zapalným materialúm.
• Nepoužívejte stroj v prostředí s rizikem vybuchu, za pritomnosti hořlavych kapalin, plynú nebo prachu. Elektrické kontakty nebo mechanický oter mohou zpúsobovat vznik jisker, které mohou zapálit prachu nebo vypary.
• Pracujte pouze pri Dennim svetle nebo pri dobrém umelém osvetleni.

Vzdalte osoby, deti a zviirata z pracovnio prostoru. Je treba, aby byly deti pod dohledemDSPelé osoby.
- Nepracujte, kdyz je tráva mokrá, za destě a pri riziku boure, zejměna kdyz je pravdepodobný výskyt blesku.
- Věnujte mimořádnou pozornost nepravidelnostem terényu (hrboly, príkopy), svahům, skrytým nebezpecíma pritomnosti pripadnych prekážek, které by mohly omezovat viditelnost.
- Věnujte velkou pozornost blízkosti srázů, príkopů nebo mezí. Když jedem no z kol zajede za okraj nebo když dojde kPoklesnutí okrajé, stroj se muže prevrátit.
- Věnujte pozornost svahovitému terényu, ktery vyžaduje mimořádnou pozornost, aby se zabránilo prevráceni nebo ztráté kontroly nad strojem. Hlavní dúvody ztráty kontroly nad strojem jsou:

• Nedostatečná prilnavost kol
  Nadmernarychlost
• Nevhodny zpúsob brzděné
• Použití stroje pro nevhodný učel
• Nedostatečné znalosti o možnych dusledcích jízdy pri špatných podminkach terény
• Nesprávné použití stroje vúloze tažného vozidla.

Chovani

• Během jízdy a během pracovní Činnosti se nerozptylujte a zústaǐne náležité soustředění.
• Věnujte pozornost použiti zpětného chodu nebo pohybu dozadu. Pred zpětným chodem i behem nej se ohlédněte za sebe, abyste se uistili, ze se tam nenacházeji prekážky.
  Kdytzáhnete naklad nebo používa težká pridavná zařizení, venujte pozornost nasledujícím toknám

Prouchycenitaiznychtyci pouzivejte jenomk tomu urcené uchytné body;
- vyhněte se prudkému zatačeni; věnujte pozornost zpětnému chodu;
- používejte protizávaží nebo závaží na kola vždy, když to doporučuje námod.

• Věnujte pozornost použití sběrnych kosù a príslušenství, ktere by mohlo narusit stabilitu stroje, zejména na svazích.
• Pokazdé udrzujte ruce a nohy v bezpečné vzdálenosti od sekacího zařizení, a to během startování i během použití stroje.
• Upozorneni: sekaci zarizeni se nadále otác pi dobu nekolika sekund i po jeho vyrazeni nebo po vypnuti motoru.
• Věnujte pozornost montážnimu celku sekacího zařizení s vice než jakům sekacím zařizení, protoje jakno otáčejíci se sekaci zařizení muže zpùsobit otáčeni ostatnéch sekacích zařizení.

Vzdy se zdrzujte v dostatecné vzdalenosti od vystupniho otvoru.
- Nedotykejte se soucástí motoru, které se během použiti ohrivaji. Hrozi riziko popálení!
- Abyste se vyhnuli riziku vzniku požáru, nenechávejte stoj zastavený se zapnutým motorem ve vysokém travním porostu.

V pripadé poruchy nebo nebody během pracovní Činnosti okamžitě zastavte motor a presuǐne stroj, aby se zabránilo dalsím skodám; v pripadé nehod s ubližením na zdravi třétím osobám okamžitě uved'te do praxe postupy první pomoci nevjvhodnéjsi pro danou situaci a obratte se na zdravotní středisko ohledné potřebného osetěné. Odstraťe jakoukoli pripadnou sut, ktera by mohla zpúsobit skody a ubliženi na zdravi osob nebo zviřat ponechanych bez dozoru.

Omezení použití

• Nikdy nepoužívejte stroj, když jsou poskozené ochranné kryty, když chybinébo když nejsou správně nasazené (sbernykos, ochranny kryt bočniho vyhozunébo ochranny kryt zadniho vyhozu).
• Nepoužívejte stroj, když príslušenství/nastroje není/nejssou nainstalováno/nainstalovány v určenych mistrech.
• Nevypinejte, nevyrazujte a nedemontujte pritomné bezpečnostní privky/mikrospinače ani je nevyrazujte z Činnosti.
• Nevystavujte stroj nadmérné namaze a nepoužívejte stroj s nižsim vykonem pro realizaci náročnych pracì; použití vchodného stroje snizuje rizika a zlepšuje kvalitu práce.
  Tento stroj neni homologován pro použití na veřejnych komunikacích. K jeho použití může docházet (ve smyslu Dopravnich predpisu) jenom na soukromych pozemcích, uzavěrních pro veřejnou dopravu.

2.4 UDRZBA A SKLADOVÁNÍ

Provádení pravidné udžby a správného skladování zajistuje zachoványbezpečnosti stroje a urovně jeho vykonnosti.

Udrzba

• Nikdy nepoužívejte stroj, ktery má opotřebované nebo poskozené současti. Vadné nebo opotřebované současti musí byt nahrazeny, a nikdy nesmi byt opravovány.
• Abyste snizili riziko vzniku pozaru, pravidelné kontrolujte, ze nedochází k uniku oleje a/nebo paliva.
• Během ukonú serizováni stroje věnujte pozornost tomu, abyste zabránili uvíznuti prstu mezi pohybjucim se sekacim zařizením a pevnými součástmi stroje.

Uroven hluku a vibraci uvedene v toto navodu prydstavuji maximalni hodnoty pouziti stroje. Pouziti nevyzazeneho sekaciro pvku, priis ysvoka rychlost pohyu a chybajici udrzba vyrazne ovlivnuji akustické emise a vibration. Proto je tbrepa prijmout preventivni opatreni pro odstraneni moznych skod zpusobenych ysvokym hlukem a namahanim v dusledku vibration; zajistete udrzbu stroje, pouzivejte chraniie sluchu a behem pracovni cinnosti delejte prestavyk.

Skladováni

• Neodkládejte stroj s palivem v nádrži v mistrasti, ve které by vypary paliva mohy dosaahnout plamene, jiskry nebo silného zdroje tepla.
• Za ucelem omezeni rizika pozaru nenechaveje nadoby s odpadovymi materialy uvnit mistristosti.

2.5 OCHRANA ZIVOTNIHO PROSTREDI

Ochrana zivotniho prostre miusi
predstavovat vyznamny a prioritni aspekt
pouziti stroje ve prospech obcanskeho
spoluziti a prostredi, v nemz zijeme.

Vyvarujte se toho, abyste byli rusivym prvkem ve vztahu s vašimi sousedy. Používejte stroj vyhradně v Rozumné dobre (ne včasně rano nebo pozdě večer, abyste nerusili jiné osoby).
- Dukladne dodržujte mistrohny pro likvidaci obalù, olejù, paliva, filtru, opotrebenych současti nebo jakéhokoli prvku se silným dopadem naživotné prostředí; tyto odpadové materiały nesmi byt odhozeny do bežného odpadu, ale musi byt odděleny a odevzdány do príslušných sberních středisek, ktera zajisti recyklaci materialú.
- Dusledne dodržujte mistrí predpisy tykajíci se likvidace zbytkového materialu.
- Pri vyrazeni stroje z provozu jej nenechávejte volné v prirode, ale obratte se na sbérné stredisko v souladus platnymi mistrimi predpisy.

3. SEZNÁMENÍ SE STROJEM

3.1 POPIS STROJE A URČENE POUžITÍ

Jedná se sekačku se sedíci obsluhou.

Je vybavena motorem, ktery uvadi do cinnosti sekaci zaizeni chranene ochrannym krytem, a pohonnou Jednotkou, ktera zajistuje pohyb celé seckačky. Stroj je vybaven zadnim nahonem. Zadni naprava muže byt vybavena:

• mechanickou prévodovkou s 5 rychlostnimi stapni pro jizdu dopredu a jederim rychlostnim stapne'm pro zpětny chod.
  hydrostatickou prevodovkousnekonecné variabilnimi rychlostnimi stapni pro jizdu dopre du a pro zpětny chod ("Hydro").

Obsluha je schopna obsluhovat stroj a používat hlavné ovladaci privky tak, ze vždy zustane sedět na miste Židice.

Bezpečnostní privky namontované na stroji zajistújí zastavení motoru a sekacího zařizení v průběhu několika sekund (odst. 6.2.2).

3.1.1 Určené použití

Tento stroj byl navrzen a vyroben pro sekani travy.

Obecné lze rici, ze tento stroj je urcen pro:

• u série MP 84 / MP 98:
• sekani travy a jej sber do sberného koše;
• sekani travy a jej vyhazovani na zem ze zadni casti;
• sekani travy, jei posekani nadrobno a jejiponechani na terenu (mulcovani).
  u série SD 98/108:
• sekani travy a jej bočni vyhazovani;
• sekáni travy, jeji posekáni nadrobno a její ponecháná na terénu (mulčováni).

Použití speziániho príslušenstvi, které je určeno Vyrobcem jako originálny vybava, nebo príslušenstvi, které lze zakoupit samostatné, umoznuje provestuto pracovničinnost v rúznych provoznich režimech, které jsou ilustrovány v totro námodu, nebo vPokynech, které jsou dodávány spolu s konkrétnim príslušenstvím. Rovné moistnost aplikace pridavného príslušenstvi (je-li určeno Vyrobcem) muzerozsǐrìt použīti na dalí funkce v rámci limitú a podminek uvedenyích v Pokynech, které jsou dodávány spolu s daným príslušenstvím.

• Jakékoli jiné použiti, které se liši od vyše uvedenych použiti, muže byt nebezpečné a muže zpúsobit ublženi na zdravi osob a/ nebo škody na majetku. Do nevhodného použiti patri (napřiklad, ale nejen):

• preprava dalsich osob, deti nebo zvirat, ktere by mohly spadnout a zpusobot si tak vazna zraneni nebo ohrozit bezpecnost jizdy;

• tahání nebo tlaceni břemen bez použiti náleziteho príslušenstvi, určeneho pro tahání;

• použivani stroje pro prejezd po nestabilnich, kluzkych, zamrzlych, skalnatych nebo nesouvislchy terenech, kaluzich nebo bazinach, ktere neumoznuji vyhodnoci konzistance terenu;
  aktivace sekaciho zafrzeni na usecich bez travnateho porostu;

• používáni stroje pro sběr listí nebo sute.

DULEZITA INF. Nevhodné použiti stroje bude mit za následek propadnutí záruky a odmitnutí jakékoli opovědnosti ze strany Vyrobce, pričemž vsechny náklady vyplývajíci ze škod nebo ubliženi na zdraví samotného uzivatele nebo třétích osob ponešu uzivotel.

3.1.3 Druhy uživatelú

Tento stroj je urcen k pouziti ze strany spotrebitelu, tedy neprofessionalmi obsluy. Je urcen pro pouziti "domacimi kutily".

Na stroji jsou uvedeny ruzné symboly (obr.2). Jejich funkci je pripomenout obsluze chovani, které je tbreba dodrzovat, aby jej používala s potrebnou pozornosti a opatrnosti. Význam jestnotlivych symbolú:

Upozorneni: Pred pouzitim stroje si prectetePokyny.

Upozorneni: Pred
provedenim jakékoli udrzby
nebo opravy vyjměte klic
a prěctěte si poukyny.

Nebezpeci!Vymrstovani predmetu: Nepracujte bez namontovaneho ochranneho krytu zadniho vyhozu nebo sberného koše (pouze u modelu se zadnim sberem)

Nebezpeci! Vymrstovani
predmetu: Nepracujte bez
namontovaného vchylovace
bočniho vyhozu (pouze u modelú s bočnim vyhozem)

Nebezpeci! Vymrstovani
predmetu: Udrzujte osoby v
dostatechné vzdalenosti

Nebezpeci! Prevraceni stroje: Nepouzivejte tento stroj na svazich se sklonem vyssim nez 10^

Nebezpeci! Amputace: Ujistete se, ze se pritomné déti nacházeji v dostatečné vzdálenosti od stroje, když je motor v chodu

Riziko pořezání. Pohybujíci se sekáci zařazení. Nevkládejte ruce ani nohy do prostoru uloženi sekacích zařazení.

Upozorneni! Zdrzujte se v dostatechné vzdalenosti od horkych povrchu.

Pri pouziti sady taźného zażeni neprekracujte dovolné zatażeni uvedené na stitku a dodrzujte bezpećnostní psychy

Upozorneni! K myti prevo-dovky nikdy nepouziveje tla-kové trysky.

DULEZITA INF. Poškozené výstrazené stitky nebo výstrazené stitky, které již nejsou citelné, je třeba vyměnit. Pozádejte o nové stitky ve vašem autorizovaném servisím středisku.

3.3 IDENTIFIKAÑI ŠTİTEK

Na identifikacinim stitku jsou vvedeny tyto udaje (obr.1):

1. Uroven akustického vykonu
2. Označeni shody CE
3. Rok vyroby
4. Vykon a provozní otáčky motoru
5. Model stroje
6. Typ stroje
7. Vyrobnić cislo
8. Hmotnost stroje s prazdnou nadrziv kg
9. Název a adresa Vyrobce
10. Druh prevodovsky
11. Kód výrobku

DULEZITA INF. Identificačni udaje uvedene na identificačním stitku vyrobku uvadějte pokoždé, když se obratite na autorizovanou dinu.

DULEZITA INF. Priklad prohlasei o shode se nachazi na poslednich stranach navodu.

3.4 HLAVNI SOUÇÁSTI

Stroj je slożen z několika základnich Časti, které plné následujíci funkce (obr. 1):

A. Montázní celek sekacích zařizení:)\ jedné se o celek tvorený ochranný krytem, pod kterém se nachází rotační sekacích zařizení a sekacích zařizení.
B. Sekaci zarizeni: Jsou to prvky urcené k sekani travy; lopaty umistene na jejich koncich napomahaji k nasmerovani posecené travy smerek vyhazovacimu kanalu.
C. Vychylovač bočniho vyhozu: tvori bezpečnostné ochranny kryt a zabraṇije vymrstěné cizich predmětu, které byly prípadné zachyceny sekacimi zařizeními,daleko za stroj (pouze u modelu s bočním vyhozem).
D. Vyhazováci kanál: jestná se o spojováci prvek mezi montážním celkem sekacích zařizení a sběrným košem (pouze u modelů se zadním sěrem).
E. Sberny kos: Krome sberu posecené travy plni takefunkci bezpecnostni, a to tak, ze zabrañuje yvmrsteni cizich predmetu, které byly zachyceny sekacimi zaizenimi, daleko za stroj (pouze u modelu se zadnim sberem).
F. Ochranny kryt zadniho vyhozu (k dispozici na prani): muze byt namontovan na misto sberného kos a zabrauje vymrsteni cizich predmétu, ktere byly zachyceny sekacimi zaizenimi,daleko za stroj (pouze u modelu se zadnim sberem).
G. Sedadlo Šridice: Jedná se o pracovní mistro pro obsluhu a je vybaveno senzorem, který signalizuje prřtomnost obšluhy na sedadle, a to z důvodu aktivace príslušnych bezpečnostnéch zařizení.
H. Akumulátor: Dodáva energia potřebnou k nastování motoru; jeho charakteristíky a pokyny k použítí jsou popsány ve specifikém námodu.
I. Motor: Slouží k pohonu sekacích zařizení i náhonu kol; jeho charakteristiký i pokyny k použiti jsou popsány ve specifikém navodu.
J. Předné nárazník: chrání prědné cásti stroje.
K. Volant: slouží k ovládání natočeni prědnich kol.

4. MONTAZ

BezpečnostníPokyny, které je třeba sledovat během použiti stroje, jsou

popsány v kap. 2. Dusledne dodržujte uvedene poukny, abyste se vyhnuli važnám rizikum a nebezpecim.

Z prepravnich a skladovacich duvodu neni stroj kompletne sestaven primo ve vyrobnim zavode. Pro jeho uvedeni do provozu je treba provest rozbaleni Jednotlivych casti a jejich montazdle nasledujicichPokun.

Vybaleni a dokončeni montáze musi byt provedeno na rovném, pevném povrchu, s dostatečným prostorem pro pohyb stroje a obalú, vždy s vyuzitím vchodných nastrojú. Nepoužívejte stroj dřive, než provedetePokyny oddilu "MONTÁŽ".

4.1 KOMPONENTY PRO MONTAZ

V obalu se nacházeji také componenty pro montáž, uvedené v následujíci tabulce:

	Popis
1 Volant
2 Kryt palubní desky a komponenty montáže volantu
3 Sedlo Židěc
4 Akumulátor
5 Prědní nárazník
6 Antiskalpovaci kolečka
7 Koš s príslušnám spojovacím materiálem pro montáž a souvisejícím námodem (pouze u modelů se zadnémsběrem)
8 Spodní cást zadné desky, držák ykoš a souvisejici príslušenstvi pro dokončeni a montáž (pouze u modelů se zadnémsběrem)
9 Vychylovač bočného vyhozu (pouze u mo-delú s bočném vyhozem)
10 Bočné výztuže montážného celku sekacích zařizení (pouze u modelú s bočném vyhozem, jsou-li součástí).
11 Sáček s: - námodem a dokumenty; - spojovacím materiálem pro montáž sedadla; - výbava pro montáž vychlyovače bočného vyhozu (pouze u modelú s bočném vyhozem) - spojovací šrouby kabelú akumulátoru - 2 kláče zapalování - 1 nahradné pojistka 10 A

4.1.1 Rozbaleni

1. Opatrně otevře te obal a dávejte pozor, abyste nepoztráceli současti.
2. Prectete si dokumentaci, ktera se nachazii v krabici, vctne tohoto navodu.
3. Vyjměte z krabice vsechny nenamontované současti.

4.Vyjmte stroj z obalu za dodrzeni nizhe uvedenych opatreni: -premistete sekaczi zaizeni do maximalinVysky (odst.5.10),aby se zabranoi jeho poskozeni pri sestupu stroje ze zakladni palety; Spustte stroj ze zakladni palety. U modelu s hydrostatickou prevodovkou presunte paku odjiisteni zadniho nahonu do polohy odpovedajici jeho odjiisteni (odst. 5.13).

4.2 MONTAZ VOLANTU

1. Umistete stroj na vodorovnou plochu a srovnejte prední kola po směru jízdy.
2. Namontujte naboj (obr. 3.A) na hridel (obr. 3.B) a dbejte pritom, aby doslo ke spravnemuzasunutikoliku (obr. 3.C) do ulozeni v naboji.
3. Aplikujte kryt pristrojov desky (obr. 3.D)zasunutim sedmi uchytu na zacvaknuti do prislusnych ulozeni.
4. Proved'te montaz volantu (obr. 3.E) na naboj (obr. 3.A) tak, aby byly priicky obraceny smerem k sedadlu.
   5a. Pouze u volantu typu "I" - Vlozte rozperekku (obr. 3.F) a pripevnete volant spojovacim materialem (obr. 3.G) z vybavy dl e uvedeneho postupu.
   5b. Pouze u volantu typu "II" - Pripevnete volant spojovacim materialem (obr. 3.F, 3.G) z vybavy dre uvedeneho postupu.
5. Aplikujte kryt volantu (obr. 3.H) jeho zacvakutim do prislušného uloženi.

4.3 MONTAZ SEDADLA

Namontujte sedadlo (obr. 4.A) na desku (obr. 4.B) pomoci sroubu (obr. 4.C).

4.4 MONTAZ A PRIPOJENI AKUMULATORU

Akumulátor (obr.5.A) je uložen pod sedadlem a je prichycen pruzinou (obr. 5.B).

1. S použitím šroubú z vybavy a podle uvedeného postupu pripojte nejdříve Červeny kabel (obr. 5.C) ke kladnému polu (+) a poté Černý kabel (obr. 5.D) k zápopnému polu (-).
2. Namažte svorky silikonovým mazacim tukem a dbejte pritom na správné umistěné ochranné krytky Červeneho kabelu (obr. 5.E).

DULEZITA INF. Postarejte se o to, aby byl akumulator stale kompletné nobity. Pri jeho nabijeni se rid'te pokyny uvedenymi v samostatné navodu k akumulatoru.

DULEZITA INF. Abyste se vyhnuli zasahu

ochrany elektronické karty, vŽádném pripadě se nepokoušejte startovat motor prěd uplným nabitím akumulátoru!

4.5 MONTAZ PREDNIHO NARAZNIKU

1.

1a. Pouze u nárazniku typu "I" - Namontujte prédni náraznik (obr. 6.A) na spodni cást ramu (obr. 6.B) s použitim Čtyř sroubu (obr. 6.C).

1b. Pouze s náraznikem typu "II"

1. Namontujte dva drzaky (obr. 6.A) a (obr. 6.B) na spodni ccast ramu (obr. 6.C) za dorzeni smeru montaze, ktery je uveden na obrazku: R = pravy; L = levy.
   2.dotáhněte na doraz šrouby (obr. 6.D).
2. Pripevnete predni naraznik (obr. 6.E) k drzakum (obr. 6.A) a (obr. 6.B) prostrechnictvim sroubu (obr. 6.F) a matic (obr. 6.G).

4.6 MONTÁZ VYCHYLOVACE BOÇNÍHO VYHOZU (POUZE U MODELÜ S BOÇNÍM VYHOZEM)

1. Zevnitř vychylovace bočniho vyhozu (obr. 7.A) namontujte pruzinu (obr. 7.B) zasunutím koncové casti (obr. 7.B.1) do otvoru a jejim otočením tak, aby byla pruzina (obr. 7.B.2) i koncová cást (obr. 7.B.2) rádně uložena v prislušné uloženi.
2. Umistete vychylovač bočniho vyhozu (obr. 7.A) do mista držák (obr. 7.C) montážniho celku sekacich zařizení a pomoci šroubováku otočte druhou koncovou cást (obr. 7.B.2) pruziny (obr. 7.B) tak, aby se dostala na vnějsi stranu vychylovače bočniho vyhozu.
3. Zasunte cep (obr. 7.D) do otvoru v drzacich (obr. 7.C) a ve vychylovaci bochniho vyhozu tak, aby prochazel vnitikem zavitupruziny (obr. 7.B), až do uplného vysunuti derované koncové casti s otvory z drzaku, ktery se nachází nejvice na vnitní strane.
4. Zasunte závlacku (obr. 7.E) do otvoru (obr. D.1) Čepu (obr. 7.D) a otočte Čep natolik, aby bylo možné ohnout dve koncové Časti (obr. 7.E.1) závlacky (pomoci klestí), aby se nemohly vyvléct a zpúsobit vysunuti Čepu (obr. 7.D).

Ujistete se, ze pruzina pracije spravne a udrzije vychylovac bocniho vyhozu stabilne ve spodni poloze a ze je cep spravnezasunuty bez moznosti nahodného vysunuti.

DULEZITE U modelu smoznosti bochnihoVyklapeni: ujistete se, ze ochranny prvek bochnihoVyklapeni (obr. 13A) se nachazi ve spodnipoloze a je zajsten pojistnou pakov (obr. 13B).

DULEZITÉ Pred provádením demontáze Či udžržby odchylovaci desky nezapomente zatlacit pojistnou páku (obr. 14B) a vytáhnout ochranný prvek bočniho vyklapěné nahoru (obr. 14A), aby bylo možné jej odmontovat.

POZNÁMKA Pri demontáži

odchylovací desky provádejte kroky v obraceném pořadi než pri montáži.

4.7 MONTAZ BOČNICH VYZTUZIMONTAZNIHO CELKU SEKACICH ZARIZENI (POUZE U MODELU S BOÇNÍM VYHOZEM, JSOU-LI SOUCASTI)

Dokončete montáž montážniho celku sekacích zařizení namontovám bočnich výztuží na profil montážniho celku sekacích zařizení prostřednictvím príslušného spojovaciho materiálu (obr. 8)

4.8 MONTAZ A DOKONÇENİ ZADNİ DESKY (POUZE U MODELÜ SE ZADNİM SBEREM)

1. Namontujte oba spodni trmeny (obr. 9.A) a (obr. 9.B) za dodrženi smeru montáze uvedeného na obrázku, upevněte je šrouby (obr. 9.C) a maticemi (obr. 9.D) a utáhněte je nadoraz.
2. Odmontujte dva srouby (obr. 9.H), které budou pouzity následné.
3. Smontujte spodni Čast (obr. 9.E) zadni desky a pripevněte ji ke spodním třmenům šrouby (obr. 9.F) a maticemi (obr. 9.G), aniž byste je uplně utáhlí.
4. Dokoncete upevneni spodni casti (obr. 9.E) zadni desky na doraz; zašroubujte dva predtim odmontované stredové srouby (obr. 9.H) a utáhněte je nadoraz.
5. Utahnete nadoraz dvé spodni matice (obr. 9.G).
6. Zasunte paku (obr. 9.J) signalizatoru naplneni sberného koše do uloženi (obr. 9.K) a zatlačte ji dolu az pozacvaknuti.
7. Namontujte dva drzaky sberného koše (obr. 9.L) a (obr. 9.M) za dodrženi smeru montáze vyznačeneho na obrázku, pripevněte je šrouby (obr. 9.N) a pruznými podložkami (obr. 9.O) a utáhněte je na doraz.

5. OVLÁDACÍ PRVKY

5.1 PREPINAc S KLICEM

Tento klic slouzik zapnuti /vypnuti stroje a svetlometu (jsou-li soucasti).

Ma ctyri polohy (obr. 10.A):

1. Poloha zastaveni. Po prepnuti klice do teto polohy dojde k okamzitemu vypnuti stroje.

1. Poloha zapnuti světlometú (jsou-li současti). Po nastartovani motoru lze zapnout světlometry prepnutím kliče do teto polohy. Pro jejich vypnutí prepněte klič zpět do polohy chodu stroje.

1. Poloha chodu. Vsechny pomocné obvody jsou aktivovány..

1. Poloha startovani. Slouží k zapnuti startupu a k nastartovani stroje. Po uvolnéni klice v poloze startupvi dojde automaticky k jeho návratu do polohy chodu.

5.2 OVLADACI PRVEK PLYNU

Upravuje pocet otáček motoru.
V závislosti na typu motoru může byt ovladaci prvek plynu dvou druhú:

A. Druh "I" se samostatnym ovladacim prvkem Sytice (obr. 10.E + obr. 10.E.1)

1. ovladacimu prvku Sytice - pro Startovani za studena. Používa se pro startovani motoru za studena. Poloha "SYTIC" sloužík obohaceni palivové směsi a je třeba ji používat vyhradné na dobu nezbytně nutnou.

1. Maximálni otáčky motoru. Používa se vždy pro startovani stroje, během cinnosti a během sekáni travy.

1. Minimálni otáčky motoru. Používa se během stání,Pokud je motor dostatečné ohrátý.

POZNÁMKA Pri presunu zvolte polohu mezi označeními «želva» a «zajć».

5.3 PÁKA PARKOVACI BRZDY

Parkovac brzda zabrańje pohybu stroje po jeho zaparkovani.

Jedna se o páku s nizé uvedenymi dvěma polohami:

1. Vyřazená (uvolněna) brzda. Pro vyřazení brzdy stisknéte pedal (obr. 10.l). Páka se automaticky vrát do polohy vyřazení brzdy.

1. Brzda zaarazenia. Pro vyrazeni parkovaci brzdy seslapnete na doraz pedal (obr. 10.l) a premiste te paku do polohy odpovidajici zaarazené brzd;pri zvednuti nohy z pedalu tento zustane zablokovan v poloze seslapnuti.

5.4 PEDÁL SPOJKY / BRZDY (MECHANICKÁ PREVODOVKA)

Tento pedal plni dvoji funkci (obr. 10.l):

1. v první Časti dráhy slouží jako spojka a zařazuje nebo vyřazuje nahon na kola.
2. ve druhé Časti dráhy slouží jako brzda a púsobí na zadní kola.

DULEZITA INF. Venujte zvlastni pozornost tomu, abyste nedrzeli pedal v poloze spojky prilis dlouho; vyhnete se tak moznemu prehratia naslednemu poskozeni prevodoveho remene.

POZNÁMKA Během jízdy je vchodné neopírat si nohu o pedál.

5.5 RADICI PÁKA (MECHANICKA PREVODOVKA)

Tato páka má sedm poloh (obr. 10.K):

1. Pet rychlostnich stapnu pro jizdu dopredu Zarazenich chodu musi probehnout pri uplné zastavenem stroji.

1. Poloha neutrálu «N»
2. Zpětný chod «R»
   Zařazení zpětného
   chodu musi proběhnout pri
   úplné zastaveném stroji.

Pro prechod z jegnoho rychlostniho
stupné na jiny stiskněte do poloviny
dráhy pedál (obr. 10.l) a présunte páku
podlePokynu uveden'ych na štitku.

5.6 BRZDOVY PEDÁL (HYDROSTATICKA PřEVODOVKA)

Tento pedal uvadi do cinnosti brzdu zadnich kol (obr. 10.l)

5.7 PEDAL NAHONU (HYDROSTATICKA PREVODOVKA)

Pomoci tohoto pedalu se zaazuje nahon na kola a nastavuje se rychlost stroje pri pojezdu vpri zpétném chodu (obr. 10.J):

1. Jízda dopredu. Pro zárazení jízdy dopredu zatlacte špičkou nohy na prední Čast pedálu. Zvyseni tlaku na pedál ma za nasledek postupné zvyseni rychlosti stroje.

1. Zpětný chod. Zpětný chod se zařazuje tak, ze podpatkem zatlacite na zadní cást pedálu. Ārazení zpětného chodu musí proběhnout pri uplě zastaveném stroji.

2. Poloha neutrálu. Po uvolnéni pedálu dojde automaticicky k jeho námrvatu do polohy neutrálu.

POZNÁMKA V priade, ze dojde k aktivaci pedalu nahonu za ucelem pojezdu dopre du nebo zpětného chodu pri zaazené parkovaci brzd (obr. 10.D), motor se zastavi.

5.8 PÁKA ODJISTENI HYDROSTATICKÉ PREVODOVKY (HYDROSTATICKÁ PREVODOVKA)

1. Zažazený náhon: pro všechny podmíky použití za jízdy i během sečeni.

1. Vyrazeny nahon: vyrazne omezuje namahu potrebnou pro ručni premisteni stroje pri vypnutém motoru.

DULEZITA INF. Abyste se vyhnuli poskozeni prevodovky, tento ukon musi byt proveden vyhradne pri zastavenem motoru s pedalem (obr. 10.J) v poloze neutralu.

5.9 OVLADACI PRVEK ZARAZENIA

VYRAZENI SEKACICH ZARIZENI

Vypinač ve tvaru hribu umožnije zařazení sekacích zařazení prostřednictvim elektromagnetické spojky (obr. 10.B):

1. Zažazené sekaci zařizení. Vytažený vypínač ve tvaru hřibu

1. Vyrazené sekaci zaizeni.
   Stisknuty vypinač ve tvaru hribu.

Vyrazenim sekacich zarizeni dojde soucasne k aktivaci brzdy, ktera zastavi jejich rotaci v prubehu nekolika vterin.

POZNÁMKA
Jestlje pri zažazení
sekacich zařizení nejsou dodrženy
prišlusné bezpečnostní podmíky, dojde
k vypnutí motoru nebo k zabràněi jeho
opětovné nastartováni (viz odst. 6.2.2)

5.10 TLACITKO PODMINOVACHO SIGNALU SEKANI PRI ZPETNEM CHODU

Pri pridrzeni tlacitka (obr. 10.F) ve stisknutem stavu je mozny zpětny chod se zaazenymi sekacimi zařizenimi, aniž by doslo k zastaveni motoru.

5.11 PÁKA NASTAVENI VÍŠKY SEČENÍ

Prostřednictvím teto páky se provádi zvedáni a spoustěné montážniho celku sekacích zařizení, který lze nastavit do 7 ruzných vyšek sečeni (obr. 10.G).

Sedm poloh, které jsou na
príslušném stitku označeny
od «1» do «7», opdovídá
nastaveni ruzných vyšek secení
v Rozmezi od 3 do 8 cm.

Pro presun páky z jegne polohy do druhé je nutno zatlačit páku do boku a pak ji premistit do jegné z dorazovych poloh.

5.12 KONTROLKA A ZARIZENI PROAKUSTICKOU SIGNALIZACI (POUZEU MODELUSZE ZADNIM SBEREM)

• Kontrolka (obr. 10.C) se Rozsviti, kdyz se klic (obr. 10.A) nachazi v poloze «CHOD», a behem cinnosti zustane stale rozsvicena.
  Když bliká, znamena to, ze není splněna některá z podmínek pro startovani motoru (viz odst. 6.2.2).
• Akusticky signal upozornuje na naplneni sberneho koš (viz odst. 6.5.5).

5.13 PÁKA PRO PREKLOPENI SBÉRNÉHO KOSE (JE-LI SOUÇASTİ, POUZE U MODELÜ SE ZADNÍM SBEREM)

Tato páka, kterou je možné vytáhnout
z jejího uloženi, umoznuje prěklopením
vyprázdnit sberný kos, címž snizuje
námahu obsluhy (obr. 10.H).

6. POUZITI STROJE

Bezpecnosti pouziti stroje, jsou popsany v kap. 2. Dusledne dorzujte uvedene pouky, abyste se vyhnuli vaznym rizikum a nebezpecim.

6.1 PRIPRAVNE UKONY

Pred zahajenim pracovni Činnosti je nezbytné provest nekteré kontrolni a jine ukony pro zajišeni maximálni Činnosti a bezpečnosti práce.

6.1.1 Doplnovani oleje a benzinu

DULEZITA INF. Stroi je dodavan bez motorovoho oleje a paliva.

Prid používaním stroje zkontrolujte pritomnost paliva a hladinu oleje (odst. 7.2, odst. 7.3). Ohledné zpúsobu a opatrení pri doplnoványé paliva a dolévání oleje si prečte tveedenéPokyny (viz odst.. 7.2, odst. 7.3) a námov k motoru.

6.1.2 Nastavení sedadla

K nastaveni polohy sedadla je tbreba uvolnit ctyri upevnovaci srouby (obr. 11.A) a posunout jej podel dražek v držaku. Po

nastaveni pozadované polohy utahne t nadoraz vsechny ctyri srouby (obr. 11.A).

6.1.3 Tlak v pneumatikach

Správný tlak vzduchu v pneumatíkach je nezbytnou podmínkou k zabezpečeni dokonalého vyrovnámi montážniho celku sekacích zařizení a tim k dosaženi rovnoměrného posečeni trávníku.

1. Odsroubujte ochranné krytky
2. Pripojte ventily k privodu stlaceneho vzduchu, vybavenemu tlakomerem (obr. 12).
3. Nastavte tlak na hodnoty uvedene v tabulce "Technické parametry".

6.1.4 Príprava stroje pro pracovní Činnost

POZNÁMKA Tento stroj umoznjue provest sekáni travniku ruznymi zpúsoby; préd Zahajenim pracovni cinnosti je vchodné pripravit stroj podle toho, jak hodláte provest sekáni.

a. Priprava pro secenia bocni vyhoz travy (pouze u modelu s bochnim vyhozem): - Vzdy se ujistete, ze vnitn pruzina odchylovaci desky (obr. 13.A) a pojistna paka (obr. 13.B, 14.B) jsou plne funkcnia a ponechavejte je stale ve spodni poloze.
b. Priprava pro secenia sber travy do sberného koe (pouze u modelu se zadnim sberem) Uchyte sberny kos (obr. 15.A) do drzaku (obr. 15.B) a vystredte jej vuči zadni desce. Vystredeni je zajisteno pouzitim praveho drzaku v ulozbe bočni opěry. Ujistete se, ze dojde k zachyceni spodni trabky ustí sberného koe o přilusnou zapadku (obr. 15.C).
c. Priprava pro secenia zadni vyhoz trvy (pouze u modelu se zadnim sberem): -V priade, ze bye ste chteli pracovat bez sberneho kose, je vam jako volitelné prisluenstv k dispozici sada ochranného krytu zadniho vyhozu (obr. 16; kap. 15.5) ktera se pripevnia na zadni desku podle prisluchnychPokynu.
d. Príprava pro sečeni trávy a její posečeni nadrobno - Kdybyste chtěli sekat trávu tak, ze ji posečete nadrobno a necháte ji ležet na trávníku, je k dispozici sada pro mulčováni (obr. 15.1), která je třeba upevniţ de príslušnýchPokynú.

6.1.5 Nastavení polohy antiskalpovacích koleček

Ukolem antiskalpovacich kolecek je snizit riziko vytrhavani travnatého porostu, což je zpusobeno lehkym zavadéním okraje montázního celku sekacích zařizení o nerovný teren. Umistete antiskalpovaci kolečka uvedeným zpusobem (odst. 7.4).

6.2 BEZPECNOSTNI KONTROLY

Proved'te bezpečnostní kontroly a zkontrolujte, zda vysledky odpovidaji informacím uvedenyím v tabulkách.

Bezpečnostní kontroly proved'te prěd kaźdým použitím.

6.2.1 Celková bezpečnostní kontrola

Předmět Výslédek
Akumulátor Žádné poškoze	eni jeho plastě, vika nebo svorek
Ochranný kryt zadniho vyhozu, sběrného koše	Neporušené. Žádné poškození. Jsou namontovány správně.
Ochranný kryt bočniho vyhozu, sací mřížka	Neporušená. Žádné poškození. Je namontována správně
Zařizení karburátoru a spojení.	Žádný Únik.
Elektrické kabely. Nedotčēná kompletní izolace. Žádné mechanické poškození.
Okruh oleje Žádný Únik.	Žádné poškození.
Popojed'te se strojem dopředu a dozadu a zařad'te polohu neutrálu/ uvolněte pedál náhonu (odst. 5.5; odst. 5.7)	Stroj zpomalí a zastaví se
Sešlápněte brždový pedál (odst. 5.4; odst. 5.6)	Stroj se zastaví
Zkušebné rīzení Žádná poruchová vibrate Žádný neobvkylý zvuk
Bezpečnostní privky	Zasahuji způ sobem popsáným v odst. 6.2.2

6.2.2 Kontrola bezpečnostnich prvkú

Bezpečnostní zařízení púsobí podle dvou kriteri:

A. zabràněni nastartování motoru,Pokud nejsou dodrženy všechny bezpečnostní podmíky;
B. zastavení motoru pri nedodrženi kterékoli bezpečnostní podmínky.

Ukon Vysledek
1. prevedovka v "neutrálu"; 2. vyřazené sekací zařizení; 3. sedídí obsvluha.	Motor lze nastartovat
obsvluha opustí sedadlo Moto	se zastaví v následujicích prípadech
dojde ke zvednutí sběrného koše nebo k odložení ochranného krytu zadniho vyhozu prí zařazených sekacích zařizeních (pouze u modelú se zadním sběrem)	Motor se zastaví v následujicích prípadech
pri zařazení parkovác brzdy bez vyřazení sekacích zařizení	Motor se zastaví v následujicích prípadech
pri aktivaci změny rychlostného stupné nebo pedálu náhonu prí zařazené parkovác brzdě	Motor se zastaví v následujicích prípadech
pri aktivaci zpětného chodu pri zařazených sekacích zařizeních, bez stisknutí tlačítka podmiñovacího príkazu (odst. 5.9)	Motor se zastaví v následujicích prípadech

Když se kterykoli z vysledku odlišuje od informaci uvedenych v nasledujićích tabulkach, nepoužívejte stroj! Obratte se na stredisko servisin služby za učelem provedeni potrebnych kontrol a pripadné opravy.

DULEZITA INF. Mjeite vždy na paměti, ze bezpečnostní zařizení zabrání spustěné motoru,Pokud nejsou dodrženy všechny bezpečnostní podminky.V těchto pripeadech je po obnoveni podminovaciho signálu pro startovani třeba prepnout klic (obr. 10.A) zpět do polohy vypnutí a teprve poté znovu startovat motor.

6.3POUZITI STROJE NA SVAZICH

Dodržujte limity uvedené v Tabulce "Technické parametry" a na "obr. 19" bez ohledu na směr jízdy.

Pamatujte, ze neexistuje "bezpečný" svah. Jízda na svahu vyžaduje zvýsenou pozornost. Aby se zabránilo prevráceni stroje nebo ztrátě kontroly nad strojem:

• na svahu nikdy nesečte v prćném směru. Trávníky na svazích je třeba prějždět ve směru nahoru/dolů, a nikdy ne naprć. Věnujte velkou pozornost zmenám směru a také tomu, aby vyše položená kola nepřejžděla prěs prěkážky (skály, větve, kořeny atd.), které by mohly zpúsobit bočné sklouznuti, prěvráceni nebo jinou prćinu ztráty kontroly nad strojem.

• Nezastavujte a nerozjiždějte se prudce pri jizdě do kopce nebo z kopce;

• Nahon je t'reba zarazovat plynule a mimoradne opatrne, aby se zarbranilo prevraceni stroje.
• Snižte rychlost:
• pred jakoukoli zmenou směru
  a v uzkych zatačkách;
• pred prejíždením svahu snižte rychlost,
  a to zvlástě pri jizdě z kopce.

• Nikdy nezarazujte zpětny chod z duvodu sniženi rychlosti pri jízdě z kopce: mohlo by to mit za následek ztratu kontroly nad strojem, zvlástě pak na kluzkých terenech.
  Vzdy, nez ponechate odstaveny stroj bez dozoru, zaadite parkovaci brzdu.

• Pouze u modelu s mechanickou
  prevodovkou: Nikdy nesjižděje
  z kopce s prevodovkou v neutrálu
  nebo s vyrazenou spojkou!
  Pred ponechám odstaveného stroje bez
  dozoru vždy zaadte nizký rychlostní stipen.

• Pouze u modelu s hydrostatickou prévodovkou: Pri jizde z kopce nepouzivejte pedal nahonu, aby bylo:no né co nejlépe vyuzit brzdného efektu hydrostatické prévodovky pri nezaarazeném nahonu.

6.4 STARTOVÁNÍ

1. Otevře te ventilnígovodu paliva (obr. 20.A) (je-li součásti).
2. Sednete si na misto ridice.
3. Přežad'te prevedovku do neutrálu («N») (odst. 5.5; odst. 5.7).
4. Vyradte sekaci zaizen (odst. 5.8).
5. Zaadte parkovaci brzdu (odst. 5.3).
6. Presunte ovladaci prvek plynu do polohy "zajic", odpovidajici maximalmim otackam (odst. 5.2).
7. V pripadé startování za studena: príslušnám ovladacim privkem zapnéte sytic (odst. 5.2 / odst. 5.2.1)
8. Zasunte klic do prislu-snheo prepinace, otocte jim do polohy chodu, ve ktere dojde k zapnuti elektroinstalace. Pote jej prepnete do polohy startovani za ucelem nastartovani motoru.
9. Po uspěsném nastartováni uvolněte klic.
10. Pri startovani za studena bezprostredne po dosazeni bezného chodu motoru:
    10a. Príslušnám ovladacim prvkem vypněte sytic (odst. 5.2, druh "II") a nastavte maximálné otáčky, odpovidajći označeni "zajć".
    10b. Prisluynm ovladacim prvkem vypnete sytic (odst. 5.2,druh "I").

POZNÁMKA Použiti ovladaciho prvku sytice pri jiz teplem motoru muze zpúsobit zaneseni svicky a nepravidelný chod.

1. Po nastartovani motoru presunte ovladaci prvek plynu do polohy s označením "želva".

POZNÁMKA V pripadé problému se startupńim nepokrajte dlouho v použití starteru, abyste se vyhnuli vybití akumulátoru a zahlceni motoru. Pootočte klic zpět do polohy vypnuti, počkejte několik vterin a znovu opakujte cely postup. V pripadé, ze problémy prétrvávaji, prostudujte si kapitolu «14» tohoto navodu a navod k motoru.

Vyradte sekaci zařizení (odst. 5.8);
- zvedněte montážné celek sekacích zařizení donejvyší polohy (poloha «7»);
- présuǐne ovládaci prvek plynu do polohy mezi minimálniimi otáčkami (označeni «želva») a maximálniimi otáčkami (označeni «zajic»).

• Pouze u modelû s mechanickou prévodovkou:

• Sešlápněte na doraz pedál (odst. 5.4) a posunte radici páku do polohy odpovidajíci 1. rychlostinmu stipni (odst. 5.5).

• Pri sešlaptnutem pedálu (obr. 10.l)
  vyrad'te parkovaci brzdu (odst. 5.3).
• Postupné uvolnujte pedal, ktery préjde z funkce «brzdy» do funkce «spojky» a uvede do chodu zadní kola stroje (odst. 5.4).

Uvolnovani pedalu musi byt pozvolné, protoze prilis prudké zarazení muže zpúsobit prevráceni a ztratu kontroly nad strojem!

1. Požadované rychlosti dosáhnete púsobením na páku plynu a na prěvodovku; prěžazení na jíný rychlostní stupečné musi prěchodázét aktivace spojky sešlápnutím pedálu do poloviny jeho zdvihu (odst. 5.4; odst. 5.5).

DULEZITA INF. Zaazení chodu musi proběhnout pri upné zastaveném stroji.

• Pouze u modelû s hydrostatickou prévodovkou:

• Vyrad'te parkovaci brzdu a uvolněte brzdový pedal (odst. 5.6).

• Sešlapněte pedál náhonu (odst. 5.7.) ve směru "jízda dopředu" a požadované rychlosti dosáhněte postupnám zvyšovám tlaku na pedál a nastavenípolohy ovladaciho prvku plynu.

Zaženi nahonu musi proběhnout popsanym způsobem (odst. 5.7), aby se zabránilo prilis prudkému zaženi, které by mohlo způsobit prevrácéná ztratu kontroly nad strojem, zejměna na svazich.

6.5.2 Brzděné

Nejdrive zpomalte rychlost stroje snizenim otacek motoru, a pote seslapnete brzdovy pedal (odst. 5.4; odst. 5.6), abyste dale snizili rychlost a' po zastaveni.

Pouze u modelu s hydrostatickou
prevodovkou:

Vyrazného zpomaleni stroje se dosáhne již po uvolnéni pedálu nahonu (odst. 5.7)

6.5.3 Zpětný chod

DULEZITA INF. Zaazeni zpetneho chodu musi probehnout pri uplné zastavenem stroji.

Pouze u modelû s mechanickou prévodovkou:

1. Seslapnete pedal (odst. 5.4)
   až po zastavení stroje;
2. Presunte radici páku do polohy "R", odovidajic ziptnému chodu (odst. 5.5).
3. Pozvolným uvolnovánim pedálu zarad'te nahon a zahajte zpětný chod.

Pouze u modelu s hydrostatickou prevodovkou:

1. Seslapnete pedal (odst. 5.6)
   až po zastavení stroje;
2. zahajte zpětný chod sešląnutímpedálu náhonu ve sméruzpětného chodu (odst. 5.7).

6.5.4 Secentravy

Pri praci se strojem postupujte nasledujicim zpusobem:

1. présunte ovladaci prvek plynule do polohy maximalnich otacek ("zajic"); jegna se o polohu, kterou je treba použivat vždy během použití stroje;

2. zvednete montázní celek sekacích zařizení do nejvyší polohy;

3. zaadte sekaci zaizeni (odst. 5.8); zaazeni provadejte pouze na travnatem porostu a vyhyebeje se jejich zaazeni na sterkovitych terenech a v prilis vysoke trave;
4. nastavte rychlost pojezdu a vysku seceni (odst. 5.10) v závislosti na stavu travníku (vyška, hustota a vlhkost travy);
5. velmi zvolna a se zvysenou opatnosti (jak jiz bylo popsano predem) se Rozjed'te po travnatem porostu;

DULEZITA INF. Aby byl mozny zpětny chod se zaazenymi sekacimi zařizenimi, aniž by doslo k zastavení motoru, je třeba stisknout a držet stisknute tlacitko podminovacího príkazu pro zpětny chod (odst. 5.9).

Pokazdé, kdyz zaznamenáte snizeni otáček motoru, je třeba snizit rychlost; mějte stale na paměti, ze prilis vysoká rychlost pojezdu vzhledem k množstvi secené travy neumozni dosáhnout vysoké kvality secení.

Vyrad'te sekacich zaifenia premistete montaznie celek sekacich zaifenid onejvyssi polohy:

• behem presunu mezi jegnotlivymi pracovnimi prostory;
• pri prekonávání netravnatych povrchú;
• pokaźdé, kdyź je třeba prekonat prekáźku.

6.5.5 Rady pro udrženi pěkného vzhledu trávníku

1. Aby si trávník zachoval pěkný vzhled a aby zústal zelený a měkký, je třeba jej pravidelné sekat. Trávník muže byt tvoren rostlinami ruznych druhu. Pri castém sečeni budou lépe rust rostliny s Četnými kořeny, ktere tvori pevnou prikrývku; když bude sečeni naopak meně Časté, dojde k prevažnému rustu vysokích a plevelnych rostlin (jetel, kopretiny apod.).
2. Trávu je třeba sekat, když je trávník dokonale SUCHy.
3. Sekaci zarizeni musi byt neporušena a správně naostřena, aby bylo možné dosáhnout rovného střihu bez roztrepeni stebel travy, které vede k zežloutnutí jejich koncú.

4. Motor ma byt použiván pri nejvyssich otáčkach, a to Jednak proto, aby bylo zabezpećeno présné sećeni travy, a také z dūvodu zabezpećeni dostatečného vymrstěni posećené travy vyhazovacim kanálem.

5. Pravidelnost seceni musi byt umerná rústu travy, aby trava mezi po sobe následujicimi secenimi nevyrostla priliš.

6. V obdobi větsiho sucha a tepla je vhodné udžovat trávu o něco vyší, aby se tak predešlo vysychání travniku.
7. Optimánlí vyska travy u dokonale udržovaného travniku je 4-5 cm a jedem secením by neměla byt odstraněno vice než Jedna tretina celkové vysky. Pokud je trava prilis vysoká, je lepsí provest secení nadvakráts denní prestávkou; poprů se sekacimi zařizeními v nejvyšsí poloze a pripadné s omezenou stopou, podruhé již se sekacimi zařizeními v požadované vysce (obr. 21).
8. Vzhled travniku bude lepsi,Pokud se budou seceni provadet stridave ve dvou smerech (obr.22).
9. Když ma vyhazovaci kanál tendenci zahltit se travou, je vchodné snizit rychlost pojezdu, protoze je zřejmě príliš yvsoká s ohledem na stav trávníku; když uvedeny problém pretrévá, mohly by být duvodem špatné naostřné nože nebo deformace profilu lopatek.
10. Věnujte velkou pozornost sečeni v blízkosti keru a nízkych obrubnikú, které by mohly poskodit rovnoběznost a okraj montážniho celku sekacích zařizení i samotné sekacích zařizení.

6.5.6 Vyprázdnéni sběrného koše (pouze u modelú se zadním sberem)

POZNÁMKA Vyprázdnéni sberného
kose lze provadět pouze pri vyřazeních
sekácích zařizenich; v opacném pripadě
by doslo k zastavení motoru.

• Nedovolte, aby se sberny kos naplnil priliš;
  vyhnete se tak zahlencí vyhazovaciho kanálu.

• Na naplneni sberneho kose vás upozorní príslušné akustický signal; v takovém prípadé:

• Vyradte sekaci zaizeni (odst. 5.8) a dojde k preruseni signalu;

• presunte ovladaci prvek plynu do polohy "zelva", opovidajici minimalmim otackam;
• zastavte pojezd a prépněte do neutrálu (odst. 5.5; odst. 5.7);
• zarad'te parkovacbrzdu;
• vypněte motor;
• vytáhněte páku (obr. 23.A - je-li současti) nebo uchopte zadní rukojet (obr. 23.A1) a vyprázdněte sberný kos jeho vyklopením;
• znovu zavrete sberny kos, a to tak, aby doslo k jeho opetovnému zachyceni zapadkou (obr. 23.B).

6.5.7 Čišěnévi hyazovacího kanálu (pouze u modelu se zadním sberem)

• Pri sečeni prilis vysoke anebo mokre travy a pri soucasném pojezdu vysokou rychlosti muže dojit k zahlcení vyhazovacího kanálu. V pripadé ucpání je třeba postupovat podle popisu uvedeného v kap. 7.4.2.

1. vyradte sekací zařizení;
2. snizte otacky motoru;
3. na zpátečné cestre postupujte s montázním celkem sekacích zařizení v poloze maximálné výšky.

6.6 ZASTAVENI

Pro zastavení stroje:

1. présuné ovladaci prvek plynu do polohy minimánlich otáček s označením «želva»
   Abyste se vyhnuli samozapalum, presunte ovladaci prvek plynu do polohy minimalinich otacek s oznacenim «zelva» 20 vterin prd vypnutim motoru.
2. vypnete motor prepnutim klice do polohy vypnuti;
3. pri vypnutem motoru zavrete ventil privodu paliva (obr. 24.A) (je-li soucasti);
4. vyjměte klič

DULEZITA INF. Abyste se vyhnuliVybiti akumulatoru, nenechavejteklic v poloze «chod» nebo «zapnutisvětlometu», když motor není v chodu.

Motor by mohl byt ihned po vypnuti horky. Nedotykejte se vyfuku nebo jemu blizkych casti. Hrozi nebezpeci popaleni.

6.7 POPOUZITI

1. Pred umisténim stroje v jakémkoli prostředí nechte vychladnout motor.
2. Proved'te ociisteni (odst. 7.4).
3. Spustte dolu montažni celek sekacich zaizeni, prerad'te do neutralu, zaad'te parkovaci brzdu, zastavte motor a vyjměte klic zapalovani (ujistěte se, ze jsou vsechny pohybujici se současti uplné zastavené): - pri každem ponechání stroje bez dozoru, pri opustěné mista ridičene nebo pri odparkovány stroje;

7. RÁDNÁ UDRŽBA

7.1 VSEOBECNÉ INFORMACE

Bezpecnosti pouziti stroje, jsou popsány v kap. 2. Dusledne dorzujte uvedene pouky, abyste se vyhnuli vaznym rizikum a nebezpecim.

Prid provedenim jakekoli kontroly, cisteni nebo udrzby/serizovani na stroji:
- vyrad'te sekaci zarizeni;
- prerad'te do neutrálu;
- zaradte parkovaci brzdu;
- vypněte motor;
- vyjměte klic ze zapalovani (Nikdy nenechávejte klic zasunutý nebo pristupné detem nebo nepovolaným osobám);
- ujistete se, ze jsou vsechny pohybujici se soucasti uplné zastavené;
- prěctěte si príslušnéPokyny;
- Používejte vchodné odev, pracovní rukavice a ochranné brýle.
- Intervaly udržby a jegnotlivé ukony jsou shrunty v tabulce "Tabulka udržby". Niže uvedená tabulka má za ukol vám pomoci pri udržovanić učinnosti a bezpečnosti vašeho stroje. Jsou v ni uvedeny základnić ukony a interval, po kterém má byt každý z nich proveden. Provedte príslušné ukon podle toho, který ze dvou terminú pro provedeni udržby nastane jako první.
- Použití neoriginalnich nahradnich dílù a prislušenstvá a/nebo jejich nesprávná montáž by mohly mit negativné dopad na Činnost a na bezpečnost stroje. Vyrobce odmitá jakoukoli opovednost v pripadě nebody, ublězení na zdraví osob a škod na majetku, zpúsobenych uvedenymi vyrobyk.
- Originalni nahradni dily jsou dodavany dlnami servisni sluzby a autorizovanymi prodejci.

7.2 DOPLNÉNI PALIVA / VYPRAZDNÉNI PALIVOVÉ NÁDRZE

POZNÁMKA Vhodný typ paliva je uveden v návodu k motoru.

DULEZITA INF. Stroj je dodávan uživateli bez paliva. Dodržujte vsechnyPokyny uvedené v navodu k motoru.

7.2.1 Doplnovani

Pro plnéni paliva:

1. Odsroubujte uzáver palivové nadrze a sejměte jej (obr. 25).
2. Vsuţne nálevku (obr. 25).
3. Doplnte palivo dbejte pritom, aby nedoslo k uplnemu naplneni nadrze.
4. Odložte trychtýř.
5. Po skončeni doplnovani radne zaśroubujte uzáver palivové nadrze a ochistete pripadné uniky.

DULEZITA INF. Davejte pozor, abyste nevylili

benzin na plastové současti a neposkodili

je tim; v pripadé nahodného uniku je ihned

oplachnetevodou.Zaruka se nevztahujie

na poskozeni plastovych soucasti karoserie

nebo motoru zpusobena benzinem.

7.2.2 Vyprázdnéni nárdrze

POZNÁMKA

Palivo se kazi a nesmi

zustat v nadrzi po dobu delsi, nez 30

dní. Pred dlouhodobym skladovánim

kap.9) vypust'pe palivovou nadrz.

Prid vypustihn palivovne nadrze

nechte vychladnout motor.

1. Umistete stroj venku, na rovny povrch.
2. V misté hadice (obr. 27.A) umistěte sbérnou nádobu.
3. Odpjte hadici (obr. 27.A), ktera se nachází na vstupu benzinového filtru (obr. 27.B).
4. Otevrete ventil privodu paliva (je-li soucasti).
5. Zachytté vypoustény benzin do vchodné sberné nádoby.
6. Připojitě zpět hadici (obr. 27.A) a dbejte pritom na správné opětovné umistěné stahovaci pásky (obr. 27.C).
7. Zavreteventil privodu paliva (je-li soucasti).

1 Pred opetovnym zahajenim prace

treba se presvedcit, zda nedochazi kunikubenzinuzhadicek, kohoutku a karburaturu.

7.3 KONTROLA, DOPLNÉNÍ A

VYPOUSTENI OLEJE MOTORU

POZNÁMKA

Vhodny typ oleje

je uveden v návodu k motoru.

DÜLEZITÄ INF.

Stroj je dodáván

uživateli bez motorového oleje.

DULEZITA INF.

Dodržujte vsechny

pokyny uvedene v návodu k motoru.

7.3.1 Kontrola / doplněné

Pred kazdym pouzitim

zkontrolujte hladinu oleje.

Zkontrolujte hladinu oleje v motoru: podle presného postupu, ktery je uveden v navodu k motoru, se jeho hladina musi nachazet mezi značkami MIN. a MAX. na kontrlni merce (obr. 26).

Pridoplnovani neprelévejet, mohlo

by to zpusobit prehrivani motoru. jestlize

hladina presahuje uroven "MAX", proved

odcerpániazdo dosazenispravnehladiny.

7.3.2 Vypoustěné

Pokud je olej vypoustěn bezprostředne

po vypnuti motoru, mohl by byt velmi

teplý. Proto nechte prěd vypustěním

oleje motor několik minut chladnout.

Vymenu oleje provadjetve intervalech

uvedenych v navodu k motoru.

Postupujte následujícím zpúsobem:

• Druh "I":

• Umistete stroj na rovny povrch.

• V miste produzovaci hadice (obr.
  28.A) umistete sbernou nadobu.
• Pevně držte prodlužovací hadici (obr. 28.A) a
  odsroubujte vypousteci uzaver (obr.28.B).
• Vypustte olej do nadoby.
• Namontujte zpět vypoustěci uzáver

obr.28.B) a dbejtpe pritom na umisteni

vinitriho tsesnei (obr.28.C).

1. Drzte prodlužovaci hadici bez pohybu

(obl. 28.A) a utáhněte na dorža.

1. Očistěte prípadné unikly olej.

2. Druh "II":

3. Odsroubujte plnici uzavcr (obr. 28.A).

4. Namontujte trabku (obr. 28.B) na strikačku
   obr.28.C) a zaved'te ji na doraz do otvoru.
5. Strikačkou (obr. 28.C) odsajte

všechen olej motoru a uvedomte si, ze

kompletní vvprázdnéji vvžadujie, aby

uvedeny ukon zopakovali vicekrat.

• Druh "III":
• Umistete stroj na rovny povrch.
• V miste produzovaci hadice (obr.
  28.A) umistěte sběrnou nádobu;
• Stlache závlacku (obr. 28.B);
• Uvolněte prodlužovací hadici z držák
  tak, ze ji presunete smere molu;
• Ohněte prodlužovaci hadici vypustte

DULEZITA INF. Olej odevzdejte k likvidaci v souladusmistimi predpisy.

7.4 ANTISKALPOVACÍ KOLEČKA

Jednotlivé montázní polohy koleček umoznují udržovat bezpečnostní vzdálenost "H" mezi okrajem montážniho celku sekacích zařizení a terénem (obr. 17.A; obr. 18.A). Nastavte polohu antiskalpovácích koleček podle nerovnosti terényu.

Tento ukon je tbreba provest PRI VYPNUTEM MOTORU A VYRAZENYCH SEKACICH ZARIZENICH, a to u obou kolecek, ktera je tbreba nastavit do stejné vysshky.

a. pouze u modelu s bočním vyhozem
Pro změnu polohy:

1. odrsoubjte a vyvleste sroub (obr. 17.B)
2. znovu umistete kolecko (obr. 17.A) s pouzitim Rozperekky (obr. 17.C) do otvoru odpovidajiciho pozadované vzdalenosti

3. utahnete na doraz sroub (obr. 17.B) do matice (obr. 17.D).
   b. pouze u modelu se zadnim sberem Pro zmenu polohy:

4. odśroubujte matici (obr. 18.B) a vyvlečte Čep (obr. 18.C).

5. znovu umistete kolecko (obr. 18.A) do požadované polohy
6. namontujte zpět Čep (obr. 18.C) a dbejte pritom, aby byla hlava Čepu (obr. 18.C) obracena směrem dovnitř stroje
7. utahnete na doraz matici (obr. 18.B).

7.5 CISTENI

Po kaźdem použiti proved'te vycištěnídle nizé uvedenychPokynu.

7.5.1 Čistění stroje

• Očistěte vnéjí sáct stroje tak, ze prejedete po plastovych cástech karoserie mékkou houbounamocenou ve vode s cisticim prostředkem, a zabraťe pritom namoceni motoru,komponentú elektroinstalace a elektronicé karty, ktera se nacház pod palubní deskou.
• Abyste snizili riziko pozaru, ociiste pred uskladnenim motor, vyfuk a prostor pro ulozeni akumulatoru od zbytku travy, lista a prebytecnheho maziva.

DULEZITA INF. Pri ciisteni karoserie a motoru nikdy nepouzivejte vodu pod tlakem ani agresivni kapaliny!

DULEZITA INF. Je-li prevodovka horka, nemyjte ji. K myti prevodovky nikdy nepouziveje tlakove trysky.

7.5.2 Čišěni vyhazovaciho kanálu (pouze u modelú se zadnim sberem)

V pripadé ucpání vyhazovaciho kanálu je t'reba:

1. sejměte sberný kos nebo ochranný kryt zadniho vyhozu;
2. odstrahte nahromadénou travu smerem od vystupniho otvoru vyhazovaciho kanalu.

7.5.3 Čišěni kõse (pouze u modelu se zadnim sbërem)

1. Vyprázdne tse sběrný kos.
2. Vyklepejte jej, abyste jej očistili od zbytku trávy a od hlíny.
3. Nasad'te zpět sberny kos a umyjte vnitrek montážniho celku sekacich zařizení (odst. 7.4.4-a). Po ukončeni myti je treba vyjmout sberny kos, vyprázdnit jej, oplachnout a odložit, aby se urychil'o vyschnuti.

7.5.4 Čišění montážniho celku sekacích zařizení

Proved'te dukladne yciisteni montaiznico celku sekacich zaifeni z duvodu odstrenizi zbytku travy nebo jinych necistot.

Během Čištěné mONTÁNZního celku sekácích zařizení oddalte osoby nebo zviřata z okolniho prostoru.

a. Čistěné vnitřné cásti

Umyti vnitrku montažniho celku sekacich zaizenia vyhazovaciho kanalu musi probehnout napevné podlaze za nihe uvedenych podminek:

• namontovaný sběrný kos nebo ochranny kryt zadniho vyhozu (pouze pro modely se zadnim sberem);
• namontovaný vychylovač bočniho vyhozu (pouze u modelú s bočním vyhozem);
• sedici obsluha;
• montázní celek sekacích
  zařizení v poloze «1»;
• zapnuty motor
• prévodovka v neutralu

• vyřazená sekací zařizení

• Pripojte hadici s vodou stridave na prislu-sné pripojky (obr. 29.A; obr. 30.A) a oplachujte každou z nich vodou po dobu několika minut za pohybu sekacích zařizení.

DULEZITA INF. Aby nedoslo k ohrozeni spravné cinnosti elektromagnetické spojky, postupujte nizé uvedenym zpúsobem:

• zabrahte styku spojkysolejem;
• nesmérujte proudy vody pod vysokym tlakem primo na Jednotku spojky;
• necistete spojku benzinem.

b. Čišteńí vnějsí lástí

Aby se zachovala optimány uroven učinnosti a bezpečnosti stroje, je třeba zajistit, aby se na horní cásti montážního celku sekacích zařizení nahromadily necistoty a zbytky vysušeniťrvy.

Pro yciisteni horni casti montaizniho celku sekacich zaifeni:

spustte montázní celek sekacích zařizení donejnižsí polohy (poloha «1»);
- vyfoukejte proudem stlaçeneho vzduchu otvory v pravém a levém ochranném krytu (obr. 29; obr. 30).

7.6 AKUMULATOR

Nezbytnym predpokladem dlouhodobé zivotnosti akumulatoru je jeho dusledna udrzba. Akumulator vašeho stroje musi byt bezpodminečne nabity:

• préd prvním použitím stroje po jeho zakoupení;
• préd kazdým obdobím dlouhodóne nečinnosti stroje (delśím než 30 dnu) (odst. 9);
• préd uvedením do provozu po obdóblouhodobé nečinnosti.

Pozorné si prečte postup nabijeni popsany v návodu prilozeném k akumulátoru a rid'te se jím. V pripadě, ze uvedeny postup není dodržen nebo bylo opomenuto nabijeni akumulátoru, mohlo by dojít k trvalému poskození jeho clankú. Vybity akumulátor se musi co nejdřive znovu nabit.

DULEZITA INF. Pro nabijeni akumulatoru musi byt pouzito zairenis konstantnim napetim. Jine systemy nabijeni by mohly akumulatortrvale poskodit.

• Stroj je vybaven konektorem (obr. 31.A) pro nabijeni, s jehoz pomoci jej lze pripojit k odpovidajicimu konektoru prislu-sné udržovaci nabiječky akumulátoru, ktera je dodána v rámci vybavy (je-li současti) nebo je k dispozici na požadani (odst. 15.2).

DULEZITA INF. Tento konektor musi byt pouzit vhyradne pro pripeni k udrzovacn nabijece akumulatoru, urcené Vyrobcem. Pri jejim pouziti:

• dodržujtePokyny uvedene v navodu k použiti nabiječky;
• dodržujtePokyny uvedene v navodu k akumulátoru;

• Udržujte dotaženi matic a šroubú, abyste si mohli být stále jisti bezpečnám fungováním stroje.

8. MIMOÁDNa UDRŽBA

8.1 DOPORUCENI K ZAJISTENI BEZPECNOSTI

V priade zjiisteni poruch cinnosti nizé uvedenych soucasti je treba se okamzite obratit na vaseho Prodejce nebo na Specializované stredisko:

• brzdy
• zařazení a zastavení sekacích zarizení
• zařazení náhonu pro pojezd nebo pro zpětný chod.

8.2 MONTÁZNÍ CELEK SEKACÍCH ZARÍZENÍ / SEKACÍ ZARÍZENÍ

8.2.1 Vyrovnáí montážního celku sekacích zařizení

Pro dosaženi rovnoměrně posečeného
trávníku je nezbytné správné serízení
montážniho celku sekacích zařizení (obr.32).
V pripadě nerovnoměrného sečeni zkontrolujte tlák v pneumatíkám (obr. 6.3.1).
Kdyby to nestacilo k dosaženi
rovnoměrného sečeni, je třeba se obrátit
na vašeho Prodezje z důvodu serízení
montážniho celku sekacích zařizení.

8.2.2 Sekaci zařizení

Špatné nabrousene sekaci zaizení zpúsobujevytrhávání travy a zežloutnuti travníku.

Vsechny ukony tykajici se sekacich zarizeni (demontaz, ostreni, vyvažovani, aprava, zpetna montaz a/nebo vymena) predstavuji velice naročné prace, které vyžadují specifiké znalosti a použiti prislušného vybaveni; z bezpečnostnich

duvodu je proto zapotrebi, aby byly pokaźde provedeny ve Specializovaném stredisku.

Poskozené, ohnute nebo opotrebované sekaci zarizeni nechte vždy vymenit jako celek spolu s prišlustrnymi šrouby, aby bylo zachovano vyvä Zeni.

DULEZITA INF. Je vhodné, aby byla sekaci zařizení měna ve dvojici, zejménav pripadé vyraznych rozdilu v opotrebeni.

DULEZITA INF. Vzdy pouzivejte originni sekaci zaizeni, oznaçene kodem uvedenym v tabulce "Technické parametry". Vzhledem k vyvoji vyrobku by mohla BYt sekaci zaizeni uvedenav tabulce "Technické parametry" mezitim vyměněna za jina s obdobjmi vlastnostmi vázajemné zaměnitelnosti a bezpečnosti provozu.

8.3 VYMENA PREDNICH/ZADNICH KOL

8.3.1 Praprvnéukony

DULEZITA INF. Používejte vchodné zvedáci zařazení, například núžkový zvedák.

Pred samotnou vymenou kol proved'te tyto ukony:

• Odlozte veskeré príslušenství.
• Umistete stroj na pevný a rovný povrch, který zarucije stabilitu stroje.
• Zaadrte parkovacbrzdu.
  Vypnete motor.
  Vytáhnout klic;
• Umistete zvedak donejbliszinho zvedacihobodu,do blizkosti kola urceneho kvymene (odst.8.3.2;ocr.8.3.3).
  Zkontrolujte, zda je zvedák dokonale kolmy vuči terenu.

8.3.2 Volba a umisteni zvedáku na zadní kola

Ke spodni casti kola (obr. 33.B), které se nacházi vedle kola urceného k vyměne (obr. 33.C), umistete drevěné kliny (obr. 33.A).

Pro modely se zadnim sberem:

Maximánlí mozná výška zvedáku je 110 mm (obr. 33).
- Umistete zvedak pod zadni desku (obr. 34.A), do vzdalenosti 180 mm od bočniho okraje.

Pro modely s bočním vyhozem:

Maximánlí mozná výška zvedáku je 110 mm (obr. 35).

• Umistete zvedak pod zadni napravu, v miste vyznacenem na obrazku (obr. 36.A).

POZNÁMKA Zvedák umistěný zpúsobem popsanym v tomt oostavci umozhnuje zvednout pouze kolo urcené k vymene.

8.3.3 Volba a umistěné zvedáku na prědní kola

1. Umistete drevené kliny (obr. 37.A) do spodni Časti kola (obr. 37.B), ktere se nachází za kolem urceným k vyměne (obr. 37.C).
2. Maximálni mozná výška zvedák je 110 mm
3. Uložte na zvedák (obr. 38.A) Čtvercovou dřevnou podložku (obr. 38.B) s průrezem príblízně 10 x 10 cm.

POZNÁMKA Dřeνné podložka zabraůje poškození prědní napravy.
4. Zvedněte zvedák tak, aby se podložka dotykala rámu a konstrukčnich chasti (obr. 38.C).

POZNÁMKA Během títo fáze držte podložku
vyvä Zenou na zvedáku a pomozte si rukou.

POZNÁMKA Taktou umistěny zvedák
umožnujé zvednout celou prědní napravu.

8.3.4 Vyměna kola

DULEZITA INF. Pri zvedani se ujistete, ze stroj zustavve stabilnpoloze a ze je zastaven.Kdyz si vsimnete neceho neobvykleho, okamzite spuste dolu zvedak a zkontrolujte a odstrahte pripadne problemy. Teprve pote stroj znovu zvednete.

1. Vyvlečte viko (obr. 39.A).
2. Stroj zvedněte do takové výšky, aby bylo možné pohodlně vyjmout kolo.
3. Pomoci sroubováku vyjměte pruzný kroužek (obr. 39.B) a opěrnou podložku (obr. 39.C).
4. Vyvlečte kolo určene k vyměne.
5. Namažte napravu (obr. 39.D) mazacim tukem.
6. Namontujte nahradni kolo.
7. Dukladne namontujte zpet opernou podlozku a pruzny krouzek.

DULEZITA INF. Zkontrolujte, zda se zadni kola nachazeji ve stejné vysce (obr. 40.A) a zda rozdil vnějsiho prüměru obou kol (obr. 40.B) nepresahuje 8-10 mm. Když k tomu dojde, je třeba provest vyrovnáni montážniho

celku sekacich zaifeni v autorizovane dinne,
aby se zabrano nepravidehnemu seceni.

8.3.5 Oprava nebo vymena pneumatik

Pneumatiky jsou bez duse,typu "Tubeless", a proto vymenu nebo opravu pripadného defektu musi provest odbornik v pneuservisu podle postupu urceného pro dany typ plaste.

8.4 ELEKTRONICKA KARTA

Elektronická karta je komponent, ktery se nacház pod palubní deskou, kterařidí vsechny bezpečnostní privky stroje.

8.4.1 Ochranny prvek karty (pouze u modelu se zadnim sberem)

• Elektronická karta se nachází pod palubní deskou a je vybavena samoobnovovaci ochranou, ktera prerusí obvod v pripadě poruch elektroinstalace (kap. 14).

8.4.2 Pojistka na ochranu karty (pouze u modelu s bočním vyhozem)

• Elektronická karta se nachází pod palubní deskou a je vybavena pojistkou, ktera prerusi obvod v pripadé poruch nebo zkratu elektroinstalace (kap. 14).

8.5 VYMENA POJISTKY

Na stroji se nachází pojistky (obr. 41.A) s rúznou jmenovitou hodnotou, které mají nasledujíci funkce a(Charakteristiky:

• Pojistka 10 A = slouží k ochraně základnich
  obvodů a napájení elektronické karty.
  Jeji zásah vyvolá zastavení stroje
  a u modelů se zadnim vyhozem
  zpúsobi uplné zhasnutí kontrolky
  na palubní desce (odst. 5.11)

• Pojistka 25 A = slouží k ochraně nabijecího obvodu. Jeji zásah se projevi postupnámPoklesem nabití akumulátoru a vyvolánasledné potíze pri startování.

Jmenovitá hodnota pojistky je uvedena na samotné pojistce.

DULEZITA INF. Spalena pojistka musi byt vždy nahrazena novou pojistkou stejného druhu a jmenovite hodnoty, nikdyŽadnou jinou.

V pripadé, ze není mozné odstranit priciny zásahu, obratte se na vašeho prodejce.

8.6 VYMENAZAROVEK

8.6.1 Druh "I" - Klasické zárovky s rožzhaveným vláknek

• Zárovky (18 W) jsou uchyceny v objímkách pomoci bajonetového závitu a je možné je z nej uvolnit jejich pootočením proti směru hodinovych ručíček pomoci klestí (obr. 42).

• Je vyrobena v podobě jegnolitého uzavreného monobloku, ktery nevyžaduje zádnou udrzbu; obsahuje trvalou napl'maziva, kterou není tbreva vyměnovat ani dopl'novat.

9. SKLADOVÁNÍ

Když ma byt stroj skladován po dobu delsí než 30 dnu:

1. Nechte ochladit motor
2. Odpojte kabely akumulatoru a ulozte jej na suche a chladné misto.
3. Vypustte palivovou nadrž (odst. 7.2.2) a postupujte dlpePokynu uvedenych v navodu k motoru.
4. Dukladne vycistete stoj.
5. Zkontrolujte, zda stroj neutrpěl škody.
   V pripadě potřeby se obratte na autorizováné servisní středisko.
6. Stroj skladujte:
7. se spustěným montázním celkem sekacích zarizení
8. vsuchem prostrefi;
   -chränen préd povětrnostními vlivy;
9. dle możností prikrytý plachtou (odst. 15.4)
10. na mîstě, které není pristupné détem.
11. Pred uskladněinem stroje se ujistěte,
    že jste vyjmuli klice a odložili
    náradi použité pri udžbě.

Přopečtovném uvedeni stroje do Činnosti:

• ujistete se, ze nedochází k uniku benzinu z hadic, z palivového ventilu a z karburátoru:
• priapravte stroj podlePokynu uvedenych v kapitole "6. Pouziti stroje".

10. MANIPULACE A PREPRAVA

• Pri manipulaci se strojem postupujte nizé uvedenym zpúsobem:
  -vyradte sekaci zarizeni;
• zvednete montázní celek sekacích
  zařizení do nejvyší polohy;
  -vypnete motor;
• Pri preprave stroje na kamionu nebo privesu je tbrea:
• použit pristupové rampy, které jsou odolné, dostatečné široké a dlouhé;
• nakladat stroj s vypnutym motorem, s klicem zapalovani vyjmutym z jeho ulozeni, bez ridice a vyhradne jeho posunovanim s pouzitim primereneho poctu osob;
• zavřit ventil privodu paliva (je-li současti);
  spustit montázní celek sekacích zařizení;
• zaradit parkovaci brzdu;
• umistit stroj tak, aby nepredstavoval pro nikoho nebezpeci;
• rădné jej pripevit k prepravnimu prostředku lany nebo retezy, aby se zabránilo jeho prěvráceni a moznému poskozeni, spojenému s unikem paliva.

11. SERVISNI SLUZBA A OPRAVY

Tento námod poskytuje veškeré pokyny, potřebné pro obsluhu stroje a pro správnou základní udžbru, kterou muže provadět uživatel. Vsechny úkony seržováni a udžby, které nejsou popsány v tomto námodu, musí byt provedeny vasím Prodejcem nebo Specializovaným strediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedeni potřebnych prací pri současném zachovanić púvodní bezpečnostní urovně stroje. Ükony provaděné u neautorizovaných organizaci nebo úkony provaděné nekvalifikovaným personálem zpúsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovednosti Výrobce.

• Opravya uadrzbu v zaruce mohou provadet vyhradne autorizované servisni dlny.
• Autorizované servisni dinny používají výhradné originální nahradné dily. Originální nahradné dily a príslušenstvi byly vyvinuty specificy pro dane stroje.
• Neoriginalni nahradni dily a prislustenstvi nejsou schvaleny; pouziti neoriginalnich nahradnich dilu a prislustenstvi muze ohrozit bezpečnost stroje a zbavuje Vyrobce jakékoli povinnosti nebo odpovednosti.
• Doporučuje se svěřit stroj jederou ročné autorizované servisné záucelem provedeni udržby, servisu a kontroly bezpečnostnich zařizení.

12. ZÁRUÇNÍ PODMÍNKY

Záruka se vztahuje na vsechny vady materiálu a na vyrobní vady. Uživatel bude muset pozorno sledovat vsechny pokyny dodané v prilozné Dokumentaci.

Záruka se nevztahuje na škody zpúsobene:

• Chybějím seznámémí s průvodní dokumentaci.
  Nepozornosti.
• Nevhodným nebo nedovoleným použitím a montáží.
• Použitím neoriginalnich nahradnich dílú.
• Použitím príslušenstvi, které nebylo dodáno nebo schvaleno vyrobcem.

Záruka se dále nevztahujé na:

• bežné opotrebení spotřebních materialú, jako jsou prevodově remeny, světlometry, kola, nože, pojistné šrouby a dráty.
• Bežné opotřebení.
• Motory. Vztahuji se na ne záruky vyrobce motoru v uvedeném rozsahu a za uvedenych podminek.

Kupující je chráněn vlastními národními zákony.
Práva kupujícího vyplývající z vlastnínich národních
zákônu nejsou nijak omezena touto zárukou.

TABULKA UDRZBY

Policka vedle vam umožní zaznamenat si datum nebo počet hodin Činnosti, kdy byl dany Úkon proveden.

Úkon Údržby Interval	(v hodinách)	Provedení úkonu (Datum a Čas) Pozámky
STROJ
Bezpečnostní kontróry / Ověřeni funkčnosti ovládacích prvků	Před každým použitím						odst. 6.2
Kontrola tlaku v pneumatíkácch	Před každým použitím						odst. 6.1.3
Montáž/Ověřeni ochrannych krytů na vystupu	Před každým použitím						odst. 6.1.4
Celkové vyčistěné a kontrola	Po každém použití						odst. 7.4
Ověřeni připadněch škod, které se vysktuji na stroji. V připadě potřeby se obraťte na autorizované servisni středisko.	Po každém použití						-
Nabití akumulátoru	Před skla-dováním						odst. 7.5
Kontrola všech upevněné	25
Kontrola upevněné a naostřeni sekacích zařizení	25 ***
Kontrola převodového šermenu	25 ***
Kontrola šermenu ovládoní sekacích zařizení	25 ***
Kontrola a seřízení brzdy	25 ***
Kontrola a seřízení náhonu	25 ***
Kontrola zařazení a brzdy sekacího zařizení	25 ***
Celkové mazání	25 ****
Výměna sekacích zařizení	100 ***
Výměna převodového šermenu	- **/***
Výměna šermenu ovládoní sekacích zařizení	- **/***
MOTOR
Kontrola/doplnéné hladiny paliva Před	každým použitím						odst. 7.2
Kontrola / dopnéné oleje motoru Před	každým použitím						odst. 7.3
Výměna motorového oleje ...*
Kontrola a vyčistěné vžduchového filtru ...*
Výměna vžduchového filtru ...*
Kontrola benzinového filtru ...*
Výměna benzinového filtru ...*
Kontrola a vyčistěné kontaktů svícky ...*
Výměna zapalovaci svícky	...*

• Konzultujte námod motoru, abyste se seznámili s kompletním seznamem operaci a intervalú údržby
  ** Pri prvním náznaku poruchy se obratte na Autorizovaný servis
  ** Operace, ktera musi byt provedena va'sim Prodejcem nebo Autorizovanym servisem
  ** Zakladni mazani vsech kloubovych spoju by melo byt provadeno kromejiz uvedenych
  terminu vzy tehdy, kdyz se predpoklada obdobi dlouhodobe necinnosti stroje

13. IDENTIFIKACE ZÁVAD

ZÁVADA PRAVD	DéPODOBNÁ PRÍCINA REŠENÍ
1. S kličem v poloze “CHOD” je kontrkla zhasnuta (pouze u modelu se zadnim sběrem)	Zásah ochrany elektronické karty z niže uvedenych důvodú:	Otočte klič do polohy «VYPNUTO»a najděte príčinu závady:
	nesprávně zapojený akumulátor zkontrolujte prípojení (odst. 4.4)
	prohození vývodú akumulátoru zkontrolujte prípojení (odst. 4.4).
	úplné vybitý akumulátor nechte nabít akumulátor (odst. 7.5)
	spáléná pojistka vyměřné pojistku (10 A) (odst. 8.5).
	vlhká elektronická karta vysušte ji vlázným proudem vzduchu
2. S kličem v poloze “STARTOVÁNÍ” kontrkla bliká a startér se neotácí (pouze u modelu se zadnim sběrem)	chybí některá z podminek pro startování	zkontrolujte, zda jsou dodrženy podminky (odst. 6.2.2)
3. S kličem v poloze “STARTOVÁNÍ” se kontrolka rozsvítí a startér se neotácí (pouze u modelu se zadnim sběrem)	nedostatečné nobitý akumulátor nechte	nabít akumulátor (odst. 7.5)
	porucha startovacího relé obraťte se na	vašeho Prodejce
4. S kličem v poloze “STARTOVÁNÍ” se startér neotácí (pouze u modelu se zadnim výhozem)		Otočte klič do polohy «VYPNUTO»a Najděte príčinu závady:
	chybí některá z podminek pro startování	zkontrolujte, zda jsou dodrženy podminky (odst. 6.2.2)
	nesprávně zapojený akumulátor zkontrolujte prípojení (odst. 4.4)
	prohození vývodú akumulátoru zkontrolujte prípojení (odst. 4.4)
	úplné vybitý akumulátor nechte nabít akumulátor (odst. 7.5)
	spáléná pojistka vyměřné pojistku (10 A) (odst. 8.5).
	vlhká elektronická karta vysušte ji vlážným proudem vzduchu
	porucha startovacího relé obraťte se na	vašeho Prodejce
5. S kličem zapaloványí v poloze «STARTOVÁNÍ» se motor startéri toci, ale motor nestartuje	nedostatečné nobitý akumulátor nechte	nabít akumulátor (odst. 7.5)
	chybějící prívod benzinu zkontrolujte hladinu v nádrží (odst. 7.2.1)
		otevětre kohoutek (je-li součásti) (odst. 6.4)
		zkontrolujte benzinový filtr
	chyba v zapaloványí zkontrolujte spojení	kabelové koncovy se svčkou
		zkontrolujte Čistotu a správnou vzdálenost elektrod svčký
6. Startoványí je obtízné a chinnost motoru nepravidelná	problémy s karburacić vycistěte nebo vyměřné vzduchový filtr	vyprázdněte palivovou nádrž a naplěte ji novým benzinem
		zkontrolujte a prípadné vyměřné benzinový filtr
7. Sníženi otáček motoru během sečeni	příliš vysoká rychlost pojezdu vzhledem ke zvolené výšce sečeni	snižte rychlost pojezdu a/nebo zvyšte výšku sečeni (odst. 6.5.4)

Kdyz problemy pretrvavaji po aplikaci vyse uvedenych reseni, obratte se na vaheho Projejce.

ZÁVADA PRAVD	ěPODOBNÁ PRÍCINA REŠENÍ
8. Zastavení motoru bēhem pracovní Činnosti	zásah bezpečnostnich zařizení zkontrolujte, zda jsou dodrženy podmíky (odst. 6.2.2)
	vypálená pojistka v dúsledku zkratu nebo poruch elektroinstalace (pouze u modelú s bočním výhozem)	Vyhledje tce odstraťne prćičinu poruchy, aby se zabránilo opětovnám prěrušením.
		Vyměnte pojistku (10 A) (odst. 8.5). V prijpadě opakovanůch prěrušeni se obratte na svého prodejce
9. Dojde k zastavení motoru bēhem pracovní Činnosti a ke zhasnuti kontrlky (pouze u modelú se zadním sběrem)	Zásah ochrany elektronické karty z niže uvedenych dūvodu:	Otočte klič do polohy «ZASTAVENÍ», vyčejte několik sekund na automatické obnovení Činnosti a:
	prohození vývodú akumulátoru zkontrolujte	prìpojení (odst. 4.4)
	poruchy v Činnosti regulátoru nabijeni akumulátoru	zkontrolujte kontakty kabelú akumulátoru (odst. 4.4)
		zkontrolujte pritomnost akumulátoru
	zkrat obratte se na vašeho Prodejce
10. PriVyřazoványí sekacích zařizení nedojde k jejich rychlému vyřazení nebo zastavení	problémy v systému Žazení obratte se na vašeho Prodejce
11. Nepravidelné sečeni a nedostatečné sběr (pouze u modelú se zadním sběrem)	montážné celek sekacích zařizení není rovnoběžný s terénem	zkontrolujte tlák v pneumatíkach (odst. 6.3.1).
		obnovte vyrovnám montážniho celku sekacích zařizení s terénem (odst. 8.2.1)
	neúčinnost sekacích zařizení obratte se na vašeho Prodejce
	prižiš vlák rychlost vzhledem k výšce sečené trávy	snižte rychlost pojezdu a/nebo zvyšte výšku montážniho celku sekacích zařizení (odst. 6.5.4)
		vyčejte, až tráva vyschne
	zahcený kanál sejměte sběrný koš a výprázdnéte kanál (odst. 7.4.2)
12. Nepravidelné sečeni (pouze u modelú s bočním výhozem)	montážné celek sekacích zařizení není rovnoběžný s terénem	zkontrolujte tlák v pneumatíkích (odst. 6.3.1).
		obnovte vyrovnám montážniho celku sekacích zařizení s terénem (odst. 8.2.1)
	neúčinnost sekacích zařizení obratte se na vašeho Prodejce
13. Vibratečehem Činnosti	montážné celek sekacích zařizení je plné trávy	vyčistěte montážné celek sekacích zařizení (odst. 7.4.4)
	sekací zařizení nejsou vyväžená nebo jsou povolená	obrata`te se na vašeho Prodejce
	šroubové spoje uvolněny zkontrolujte a	dotáhněte šrouby upevněi motoru na rámu stroje
14. Nejisté nebo neucinné brzděné	nesprávně seřízená brzda obratte se na	vašeho Prodejce
15. Nepravidelný pojezd, nedostatečné náhon pri jizdě do svahu nebo tendence stroje převrátit se	problémy sřemenem nebo se zařizením pro zařazení	obrata`te se na vašeho Prodejce
16. Po sešlaplnutí pedálu s motorem v chodu se stroj nerozjede (modely s hydrostatickou převodovkou)	odjiš'tovaci páka se nacháží v poloze obrdatění náhonu	vrafté ji do polohy odpovedají czařazenému náhonu (odst. 5.13)

Když problémy prětrévají i po aplikaci vyše uvedenych šeşeni, obrte se na vaseho Prodezjce.

ZÁVADA PRAVD	ěPODOBNÁ PRÍČINA REŠENÍ
17. Stroj začiná vibrovat neobvýklým způsobem a/nebozasáhl cízi těleso	poškození nebo povolené současti zastavte stroj a vyjměte klič zapalování
		zkontrolujte prípadné poškození
		zkontrolujte, zda některé současti nejsou uvolněné, a dle potřeby je utáhněte
		nechte provost kontroly, vyměny nebo opravy ve specializovaném středisku

Kdyz problemy pretrvaji po applikaci vyse uvedenych reseni, obrte se na vaheho Prodezjce.

14. PRÍSLUŠENSTVÍ

14.1 SADA PRO MULCOVÁNÍ

Jemne rozdrobi posecenou travu a nechaji na travniku (obr. 43.A1; obr. 43.A2).

14.2 UDRžOVACÍ NABÍJEČKA AKUMULÁTORU

Umožnjue udržovat vysokou učinnost akumulátoru v obdobi dlouhodobé nečinnosti stroje, zajišťuje jeho optimálné nabití a prodlužuje jehoŽivotnost (obr. 43.B).

14.3 SADA TAZNÉHO ZARIZENI

Pro taženi malého privěšu (obr. 43.C).

14.4 KRYCI PLACHTA

Chrání stroj préd prachem v odobí, kdy je stroj mimo provoz (obr. 43.D)

14.5 SADA OCHRANNÉHO KRYTU ZADNIHO VYHOZU

Používa se namísto sberného kosé, když se posečěná tráva nesbirá (obr. 43.E) (pouze u modelú se zadním vyhozem).

14.6 SNÉHOVÉ RETÉZY 18"

Zlepsuji prilnavost zadnich kol nazasnezenych usecich a umozhnuji pouziti zaizeni pro odstraovani snehu (obr. 43.F).

14.7 KOLA DO BLÁTA / SNEHU 18"

Zlepsuji vykonnost nahonu na snehu a blate.

14.8 PRIVESNY VOZIK

Slouží k prépravě náradí nebo jinych predmětů v mezich povolené nosnosti (obr. 43.H).

14.9 POSYPÁVAC

Slouží k posypu solí nebo hnojivy (obr. 43.l).

14.10 VALEC PRO VALCOVANI TRAVY

Slouží k udusání terenu po vysevu nebo k valcoványtravy (obr. 43.J).

14.11 SNÉHOVÁ RADLICE

Slouží k odhrnováni sněhu a k jeho bočnímu hromaděné (obr. 43.K).

14.12 SBERAC LISTI A TRAVY

Slouží ke sberu listá a trávy na travnatych povrsich (obr. 43.L).

INDHOLDSFORTEGNEALSE

1. GENERELLE OPLYSNINGER 2
2. SIKKERHEDSFORSKRIFTER 2
3. KEND DIN MASKINE 4

Osobna zašitna oprema (OZO)

• Nosite prikladnu odjecu, jaku radnu obucu, otpornu na klizanje, i duge hlace. NemojtePokretati stroj ako ste bosih nogu ili u otvorenim sandalama. Nosite slusalice za zastitu sluha.
• Nemojte nositi šalove, kosulje, ogrlice, narukvice, odjevne predmete s dijelovima koji lepršaju ili koji imaju vezice ili kravate te općenito viseci ili sirok nakit i pribor koji bi se mogao zaplesti u stroj ili u predmete i materijale prisutne na radnom mestreu.
• Dugu kosu treba povezati na odgovarajuci način.

Zaradstrojempostupite kakose opisujuunastavku:

Spalovací motor: palivo

NEBEZPECENSTVO! Palivo je vysoko hor'ave.

Uživatel' je schopné obsluhovat stroj a použivat hlavné ovladacie privky tak, ze vždy dostane sedief na mieste vodica.

Bezpečnostné privky namontované na stroji zaistfužu zastavenie motora a kosiaceho zariadenia v priebehu niedkol'kych sekünd. 6.2.2).

3.1.3 Druh užívatel'ov

Tento stroj je urceny na pre spotrebitel'ov - neprofessionaInych uživatel'ov. Je urceny pre "domacich majstrov".

Upozornenie: Pred použitím stroja si precítajte pokyny.

Upozornenie: Pred
vykonanim akejkol'vek udrzby
alebo opravy vyberte kl'uc
a precitajte si Pokyny.

Upozornenie! Na umyvanie prevodovky nikdy nepouzivajte tlakové trysky.

1. Uroven akustického vykonu

2. Oznacenie zhody CE

3. Rok vyroby
4. Vykon a prévádkové otáčky motora
5. Model stroja
6. Typ stroja
7. Vyrobné cislo
8. Hmotnost stroja s prazdnou nadrzou v kg
9. Názov a adresa Vyrobcu
10. Typu náhonu:
11. Kód výrobku

Identifikacné udaje stroja prepiste do prislu-snych poli stitku uvedenom na zadnej strane obalu.

V závislosti na type motora existuju

2 typy ovladacich prvkov plynu:

A. Druh "I" so samostatnym ovladacim prvkom Sytica (obr. 10.E + obr. 10.E.1)
B. Druh "II" (obr. 10.E)

Jedna sa o páku s nasledujucimi dvoma polohami (obr. 10.D):

1. Vyradená brzda. Pre vyradenie brzdy stlačte pedál (obr. 10.l). Páka sa automaticicky vráti do polohy vyradenia brzdy.

1. Brzda zaradená. Pre vyradenie parkovacej brzdy stlacte na doraz pedál (obr. 10.l) a presunte páku do polohy zaradenej brzdy; po zdvihnutí nohy z pedálu, pedál dostane zablokovaný v polohe stlacenia.

5.4 PEDÁL SPOJKY / BRZDY (MECHANICKÁ PREVODOVKA)

Tento pedal plni dve funkcie (obr. 10.l):

Pre prechod z jegneho rychlostného
stupna na iny stlacte do polovice dráhy
pedál (obr. 10.l) a presunte páku podla
pokynov uvedenych na štiku.

5.6 BRZDOVY PEDÁL (HYDROSTATICKA PREVODOVKA)

Tento pedal uvadza do cinnosti brzdu zadnych kolies (obr. 10.l)

5.7 PEDÁL NAHONU (HYDROSTATICKÁ PREVODOVKA)

Pomocou tohto pedalu sa zarad'uye nahon na kolesa a nastavuje sa rychlost stroja pri pohybe dopredu ak oaj pri spatnom chode (obr. 10.J):

1. Jazda doprodu. Pre zaradenie jazdy doprodu zatlacte spickou nohy na prenu cast pedalu. Zvysenie tlaku na pedal ma za nasledok postupné zvysenie rychlosti stroja.

1. Spatny chod. Spatny chod sa zarad'aje tak, ze podpatak zatlacite na zadnu cast pedalu.

1. Poloha neutrálu. Po uvol'není pedálu dojde automatický k jeho navratu do polohy neutrálu.

BezpečnostnéPokyny,któreje potrebné dodržiavat,su popisanév kap.2.Dosledne dodržujte uvedenéPokyny,aby ste sa vyhli váznym rizikámanebezpečenstvu.

6.1 PRIPRAVNE UKONY

Pred zahájením pracovnej Činnosti je nevyhnutné vykonat niedtoré kontrlné a iné ukony pre zaistenie maximálnej bezpečnosti a učinnosti práce.

6.1.1 Doplinenie oleja a benzinu

6.1.3 Tlak v pneumatikách

Bezpečnostní kontroly vykonajte pred kázám použitím.

6.2.1 Celkova bezpečnostrá kontrola

Bezpečnostné zariadenia reaguju podla dvoch kriteri:

Značné spomalenie stroja je možné dosiahnut už po uvolnéni pedálu náhonu (odsek 5.7)

6.5.3 Spatnychod

Zakaždým, ked' zaznamenáte zniženie otáčok motora, je potrebné znižit rychlost; majte stále na pamāti, ze prilíš vysoká rychlost jazdy vzhl'adom k množstvu kosenej trávy, neumozní dosiahnut vysoku kvalitu kosenia.

Vyrad'te kosiace zariadenia a premiestnite montažny celok kosiacich zariadeni do najvyššej polohy:

6.5.5 Rady pre udržanie pekného vzhădu trávnika

benzín na plastové Časti a neposkodili ich

tak; v pripe nahodneho uniku ich ihned oplacnitevodou.Zaruka sa nevztahujene na poskodenie plastovych casti karoserie alebo motora sposobene benzinom.

POZNÁMKA Vhodný typ oleja je uvedeny v návode k motoru.

DOLEZITA INF. Stroj je dodávaný použivatešovi bez motorového oleja.

DOLEZITA INF. Dodzujte vsetky pokyny uvedené v navode k motoru.

7.3.1 Kontrola / dopljenie

Skontrolujte hladinu oleja pred každým použitim.

DOLEZITA INF. Pri cistení karosérie

Na umyvanie prevodovky nikdy nepouživajte tlakové trysky.

Kvoli udržaniu optimálnej urovne učinnosti a bezpečnosti stroja je potrebné zabezpecit, aby sa na hornej casti montázneho kelku kosiacich zariadení nezhromážd'ovali ulomky a zvyšky vysusenej trávy.

Pre vycistenie hornej casti montažneho celku kosiacich zariadeni:

spustte montazny celok kosiacich zariadeni uplnedolu (poloha 1
- vyfukajte prudom stlaceneho vzduchu otvormi v pravom a'avom ochrannom kryte (obr. 29; obr. 30).

7.6 AKUMULATOR

8.6.1 Druh "I" - Klasické Žiarovky s Rozžeraveným vláknom

Ziarovsky (18W) su uchytené v objímkach pomocou bajonetového závitu, a je možné ich z neho uvol'nič ich pootočením proti smeru hodinovych ručićek pomocou kliestí (obr.42).

Záruka sa vztahuje na vsetky chyby materiálu a na vyrobné chyby. Uživatel musí pozorne sledovat' vsetky pokyny dodané v prilozenej Dokumentáci.

Záruka sa nevztahuje na skody spósobene:

Tato záruka sa nevzt'ahuje na:

• bezné opotrebovanie spotrebnych materialov, aka su prevalové remene, svetlomety, kolesá, noze, poistné skrutky a droty.
• Bezné opotrebovanie.
• Motory. Vztahuje sa na ne záruka vyrobcu motora v uvedenom rozsahu a za uvedenych podmienok.

Kupujuci je chranychy zakonnymi predpismi v danej krajine. Prava kupujuceho vyplyvajucez pravnych predpisov v danej krajine nie su nijako obmedzené touta zarukou.

13. TABULKA UDRZBY

Policka vedla vam umoznia zaznamenat si datum alebo pocehodin cinnosti po vykonani daneho ukonu.

Ukon Interval	(v hodináché)	Vykonanie ćkonu (Dátum a Čas) Note
STROJ
Bezpečnostné kontroly / Overenie funkčnosti ovládacích privkov	Pred každým použitím						ods. 6.2
Kontrola tlaku v pneumatích	Pred každým použitím						ods. 6.1.3
Montáž/Overenie ochrannych krytov na vystupe	Pred každým použitím						ods. 6.1.4
Celkové vyčistenie a kontrola	Po každom použiti						ods. 7.4
Overenie pripadných škòd, ktoré sa vyskytuju na stroji. V pripline potreby sa obráfte na autorizované servisné stredisko.	Po každom použiti						-
Nabitie akumulátera	Pred skla-dovaním						ods. 7.5
Kontrola všetkých upevnení	25
Kontrola upevnenia a naostrenia kosiacich zariadení	25 ***
Kontrola prevedového remeña	25 ***
Kontrola remeña ovládania kosiacich zariadení	25 ***
Kontrola a nastavenie brzdy	25 ***
Kontrola a nastavenie náhonu	25 ***
Kontrola zaradenia a brzdy kosiaceho zariadenia	25 ***
Celkové mazanie	25 ****
Výmena kosiacich zariadení	100 ***
Výmena remeña pohonu kolies	- ** / ***
Výmena remeña ovládania kosiacich zariadení	- ** / ***
MOTOR
Kontrola/obnovenie hladiny paliva Pred	každým použitím						ods. 7.2

Osebna varnostna oprema (OVO)

CS - Obsah a obrzky v toto navodu k pouziti byly zpracovany jménem spolecnosti ST. S.p.A. a jsou chränény autorským právem - Reprodukce Či nepovolené pozměnovány tohoto dokumentu, a to i castečné, je zakázano.
