| Typ výrobku | Bezdrátová elektrická sekačka na trávu |
| Značka | Bosch |
| Model | AdvancedRotak 36690 |
| Šířka sečení | 42 cm |
| Výška sečení | 25 – 80 mm (nastavitelné) |
| Objem sběrného koše | 50 litrů |
| Hmotnost | 17,5 kg |
| Napětí baterie | 36 V (Lithium-iontová) |
| Kapacita baterie (podle verze) | 2,0 Ah / 4,0 Ah / 6,0 Ah |
| Výdrž (s baterií 4,0 Ah) | Až 500 m² (jemná a suchá tráva) |
| Hladina akustického tlaku | 73 dB(A) |
| Hladina akustického výkonu | 87 dB(A) |
| Vibrace | < 2,5 m/s² |
| Funkce sběru listí | Ano (doporučená maximální výška sečení) |
| Indikátor naplnění koše | Ano (LED displej) |
| Typ rukojeti | Skládací pro kompaktní uložení |
| Skladovací teplota | -20 °C až +50 °C |
| Údržba nožů | Výměna za náhradní nůž Bosch (utahovací moment 27 Nm) |
| Bezpečnost | Odpínač, ochrana proti přetížení, zastavení nože během několika sekund |
| Příslušenství v balení | Baterie a nabíječka (podle verze), sběrný koš |
Často kladené otázky - AdvancedRotak 36690 BOSCH
Dotazy uživatelů ohledně AdvancedRotak 36690 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod AdvancedRotak 36690 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. AdvancedRotak 36690 značky BOSCH.

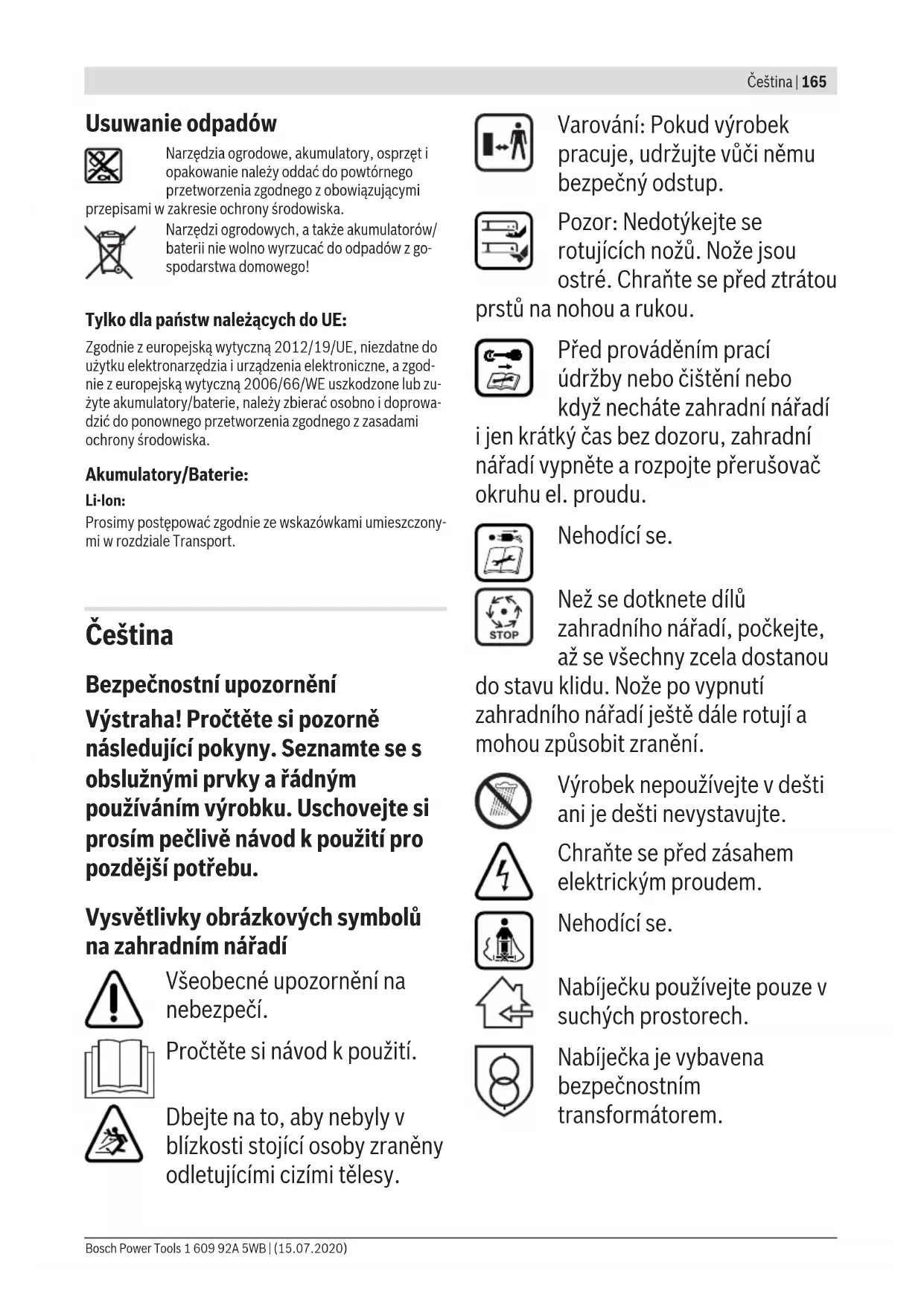

NÁVOD K OBSLUZE AdvancedRotak 36690 BOSCH
cs Původní návod k použivání
Čeština.... Stránka 165
Bezpečnostní upozornění
Výstraha! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním výrobku. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.
Vysvětlivky obrázkových symbolů na zahradním nářadí
Všeobecné upozornění na nebezpečí.
Pročtěte si návod k použití.
Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.
Pozor: Nedotýkejte se rotujících nožů. Nože jsou ostré. Chraňte se před ztrátou prstů na nohou a rukou.
Před prováděním prací údržby nebo čištění nebo když necháte zahradní nářadí i jen krátký čas bez dozoru, zahradní nářadí vypněte a rozpojte přerušovač okruhu el. proudu.
Nehodící se.
Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela dostanou do stavu klidu. Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění.
Výrobek nepoužívejte v dešti ani je dešti nevystavujte.
Chraňte se před zásahem elektrickým proudem.
Nehodící se.
Nabíječku používejte pouze v suchých prostorech.
Nabíječka je vybavena bezpečnostním transformátorem.
K čištění zahradního nářadí nepoužívejte vysokotlaký čistič ani zahradní hadici.
Pečlivě zkontrolujte oblast, na které se má zahradní nářadí použít, zda zde nejsou divoká a domácí zvířata. Divoká a domácí zvířata mohou být během provozu nářadí poraněna. Důkladně zkontrolujte oblast nasazení stroje a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Dbejte při používání stroje na to, aby se v husté trávě neskrývala žádná divoká či domácí zvířata nebo malé pařezy.
Obsluha
Nikdy nedovolte dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny, výrobek používat. Národní předpisy možná vymezují věk obsluhy. Pokud výrobek nepoužíváte, uschovávejte jej mimo dosah dětí.
Nikdy nedovolte výrobek používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a / nebo nedostatečnými vědomostmi a / nebo osobám neseznámeným s těmito pokyny. Národní předpisy možná vymezují věk obsluhy.
▶ Děti by měly být pod dohledem, aby bylo zajištěno, že si s výrobkem nehrají.
Nikdy nepoužívejte zahradní nářadí, pokud se v bezprostřední blízkosti zdržují osoby, zvláště děti nebo domácí zvířata.
▶ Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku.
▶ Pokud výrobek používáte, nenoste žádnou otevřenou gumovou obuv nebo sandále. Vždy noste pevnou obuv a dlouhé kalhoty. Nikdy nepoužívejte výrobek naboso.
Obdělávanou plochu si pečlivě prohlédněte a odstraňte kameny, klacky, dráty, kosti a ostatní cizí tělesa.
▶ Před použitím vždy zkontrolujte, zda nejsou nože, šrouby nožů a sečící sestava opotřebované nebo poškozené. Opotřebované nebo poškozené nože a též šrouby nožů vyměňte vždy v celé sadě, aby se zamezilo nevyváženosti.
Sečte jen za denního světla nebo dobrého umělého osvětlení.
▶ Při špatných povětrnostních podmínkách, zejména při nastupující bouřce, s travní sekačkou nepracujte.
Zahradní nářadí podle možnosti neprovozujte při mokré trávě.
▶ Chod'te stále klidným tempem, nikdy rychle neběhejte.
Nikdy neprovozujte zahradní nářadí s vadnými ochrannými přípravky, kryty nebo bez bezpečnostních zařízení, jako např. bez ochrany proti
odmrštění a / nebo bez sběrného koše na trávu.
▶ Pro Vaši vlastní ochranu doporučujeme nošení ochrany sluchu.
▶ Výrobek nepoužívejte, pokud jste unavení či nemocní nebo pod vlivem alkoholu, drog či léků.
Práce na svazích může být nebezpečná:
– Nesečte žádné obzvlášť příkré stráně.
– Na skloněných plochách nebo na mokré trávě dbejte neustále na bezpečnou stopu.
– Na skloněných plochách sečte vždy napříč a nikdy směrem nahoru a dolů.
– Při změně směru na svazích si počinejte nanejvýš opatrně.
▶ Při chůzi pozpátku nebo při tažení zahradního nářadí si počinejte nanejvýš opatrně.
Zahradní nářadí posunujte při sečení vždy kupředu a nikdy ho netáhněte k tělu.
▶ Pokud musíte zahradní nářadí kvůli přepravě naklopit, když přejíždíte nezatravněné plochy nebo když přepravujete zahradní nářadí k sečené a od sečené oblasti, pak musí nože stát.
Zahradní nářadí při startu nebo rozběhu motoru nenaklánějte.
▶ Zahradní nářadí zapněte jak je popsáno v návodu k obsluze a dbejte
na to, aby byly Vaše nohy vzdáleny dostatečně daleko od rotujících dílů.
▶ Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly.
Když pracujete se zahradním nářadím, udržujte odstup vůči chrlící zóně.
▶ Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem.
▶ Dbejte na to, aby při uskladnění zahradní nářadí stálo všemi 4 koly na zemi.
Zahradní nářadí zdvihejte pouze za nosnou rukojeť. Nosnou rukojetí manipulujte opatrně.
▶ Neprovádějte na stroji žádné změny. Nepřípustné změny mohou negativně ovlivnit bezpečnost Vašeho stroje, vést ke zvýšenému hluku a vibracím a zhoršenému výkonu.
Sbírání listí
Nůž pro sbírání listí je tvarovaný tak, aby mohl z Vašeho trávníku nabírat podzimní listí. Aby tato funkce dosáhla optimálního výsledku, je třeba dodržet následující:
– Sbírejte listí pouze při maximální výšce sečení.
– Sbírejte listí pouze na Vašem trávníku.
– Před sbíráním listí proved'te kontrolu pracovní plochy a udržujte odstup od ostatních lidí, domácích zvířat, skleněných předmětů a aut.
Přerušovač okruhu el. proudu rozpojte
– Vždy, když se od zahradního nářadí vzdálíte.
– Před odstraněním zablokování.
– Když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete.
– Po kolizi s cizím tělesem; ihned zkontrolujte poškození zahradního nářadí a, pokud je to nutné, vyměňte nůž.
– Když zahradní nářadí začne nezvykle vibrovat (okamžitě zkontrolujte).
Údržba
Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.
Zajistěte pevné usazení všech matic, čepů a šroubů, tím je umožněna bezpečná práce s výrobkem.
Pravidelně kontrolujte stav a opotřebení sběrného vaku na trávu.
Pravidelně kontrolujte stav a opotřebení sběrného koše na trávu.
▶ Výrobek kontrolujte a opotřebované nebo poškozené díly pro jistotu nahrad'te.
▶ Používejte výhradně pro toto zahradní nářadí určené sečící nože.
▶ Zajistěte, aby vyměněné díly pocházely od firmy Bosch.
▶ Před uskladněním zajistěte, aby byl výrobek čistý a bez usazenin. Je-li třeba, vyčistěte jej pomocí měkkého suchého kartáče.
Bezpečnostní upozornění a pokyny pro optimální zacházení s akumulátorem
Dříve než vložíte akumulátor, zajistěte, aby bylo zahradní nářadí vypnuté a byl rozpojený přerušovač okruhu el. proudu. Vložení akumulátoru do zahradního nářadí, jež je zapnuté, může vést k úrazům.
Použivejte pouze pro toto zahradní nářadí určené akumulátory Bosch. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, před ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár.
Při poškození a nesprávném používání akumulátoru mohou unikat výpary. Prostor větrejte a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor nezkratujte. Existuje nebezpečí výbuchu.
▶ Chraňte akumulátor před vlhkostí a vodou.
Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od -20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.
Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Bezpečnostní upozornění pro nabíječky
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár
a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.
Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.
Nikdy nedovolte nabíječku používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy.
▶ Dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát.
Nabíjejte pouze lithium-ionotové akumulátory Bosch s kapacitou od 2,0 Ah (od 10 akumulátorových článků). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte žádné nedobíjecí akumulátory. Jinak existuje nebezpečí požáru a výbuchu.
Chraňte nabíječku před deštěm a vlhkem.
Vniknutí vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.
Nabíječka se musí udržovat v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem.
Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů.
Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem.
Nabiječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí.
Protože se nabíječka při provozu zahřivá, hrozí nebezpečí požáru.
▶ Nezakrývejte větrací otvory nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat.
Pro zvýšenou elektrickou bezpečnost se doporučuje použití proudového chrániče s max. vybavovacím proudem 30 mA. Před použitím vždy zkontrolujte Váš proudový chránič Fl.
Symboly
Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže výrobek lépe a bezpečněji používat.
Symbol Význam
| Směr pohybu | |
| Směr reakce | |
 | Noste ochranné rukavice |
| Hmotnost | |
| Zapnutí | |
 | Vypnutí |
| Dovolené počínání | |
 | Zakázané počínání |
| CLICK | Slyšitelný zvuk |
 | Příslušenství/náhradní díly |
Určené použití
Zahradní nářadí je určeno k sečení trávy v soukromém sektoru.
Zahradní nářadí není určeno ke střihání živého plotu, zastřihávání, drcení atd.
Zahradní nářadí je určeno k sečení trávy na zemi.
Všechny hodnoty v tomto návodu byly naměřeny pro použití do méně nebo rovno 2000 metrů nad hladinou moře.
Technická data
| Travní sekačka AdvancedRotak | 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 | |
| Objednací číslo | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 | |||
| Jmenovité napětí V 36 36 36 36 | |||||
| Travní sekačka AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| Šířka nožové skříně | cm 42 42 42 46 | ||||
| Výška sečení mm 25 – 80 25 – 80 25 – 80 25 – 80 | |||||
| Objem sběrného vaku na trávu | I 50 50 50 50 | ||||
| Hmotnost podle EPTA-Procedure 01:2014 | kg 17,5 16,5 17,5 17,5 | ||||
| Sériové číslo viz typový štítek na zahradním nářadí | |||||
| Povolená teplota prostředí | |||||
| – při nabíjení °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| – při provozu °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| – při skladování °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||||
| Akumulátor Li-ion Li-ion Li-ion | |||||
| Jmenovité napětí V 36 36 36 36 | |||||
| Objednací číslo/kapacita | |||||
| – 2 607 336913/1 607 A3502V | Ah – 2 x 2,0 – – | ||||
| – 2 607 336915/2 607 337047 | Ah | 4,0 – | 4,0 | 4,0 | |
| – 1 607 A35058 | Ah – – – – | ||||
| Počet článků akumulátoru | |||||
| – 2 607 336913/1 607 A3502V | – 10 – – | ||||
| – 2 607 336915/2 607 337047 | 20 – 20 20 | ||||
| – 1 607 A35058 | – – – – | ||||
Všechny hodnoty v tomto návodu byly naměřeny pro použití do méně nebo rovno 2000 metrů nad hladinou moře.
| Travní sekačka | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Objednací číslo | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| Jmenovité napětí | V | 36 | 36 | 36 | 36 |
| Šířka nožové skříně | cm | 46 | 46 | 42 | 46 |
| Výška sečení | mm | 25 – 80 | 25 – 80 | 25 – 80 | 25 – 80 |
| Objem sběrného vaku na trávu | l | 50 | 50 | 50 | 50 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 17,5 | 17,5 | 17,5 | 17,5 |
| Travní sekačka Advanced | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Sériové číslo viz typový štítek na zahradním nářadí | |||||
| Povolená teplota prostředí | |||||
| – při nabíjení °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| – při provozu °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| – při skladování °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||||
| Akumulátor Li-ion Li-ion Li-ion | |||||
| Jmenovité napětí V 36 36 36 36 | |||||
| Objednací číslo/kapacita | |||||
| - 2 607 336 913/1 607 A35 02V | Ah - - - - | ||||
| - 2 607 336 915/2 607 337 047 | Ah - - 2 x 4,0 2 x 4,0 | ||||
| - 1 607 A35 058 Ah 6,0 6,0 - - | |||||
| Počet článků akumulátoru | |||||
| - 2 607 336 913/1 607 A35 02V | - - - - | ||||
| - 2 607 336 915/2 607 337 047 | - - 20 20 | ||||
| - 1 607 A35 058 | 20 20 - - | ||||
| Nabíječka | AL 3620 CV | AL 36V-20 | |
| Objednací číslo | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 | |
| AU | 2 607 225 661 | 2 607 226 277 | |
| KO | 2 607 225 667 | 2 607 226 279 | |
| Nabíjecí proud | A | 2,0 | 2,0 |
| Doba nabíjení (vybitý akumulátor) | |||
| – Akumulátor s 2,0 Ah | min | 65 | 65 |
| – Akumulátor s 4,0 Ah | min | 125 | 125 |
| – Akumulátor s 6,0 Ah | min | 185 | 185 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Třída ochrany | ☐/II | ☐/II | |
Informace o hluku a vibracích
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Hodnoty emise hluku zjištěny podle EN 60335-2-77
Hodnocená hladina hluku A stroje činí typicky:
| – Hladinaakustického tlaku | dB(A) | 73 73 | 73 73 | |
| – Hladinaakustickéhovýkonu | dB(A) | 87 87 | 87 87 | |
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 | |
| – Nepřesnost K dB | = 2,5 = 2,5 = 2,5 = 2,5 | |||
| Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle EN 60335-2-77 | ||||
| – Hodnota emise vibrací a_h | m/s ^2 | < 2,5 < 2,5 < 2,5 < 2,5 | ||
| – Nepřesnost K m/s | ^2 | = 1,5 = 1,5 = 1,5 = 1,5 | ||
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 |
Hodnoty emise hluku zjištěny podle EN 60335-2-77
Hodnocená hladina hluku A stroje činí typicky:
| – Hladinaakustického tlaku | dB(A) | 73 73 73 73 | |
| – Hladinaakustickéhovýkonu | dB(A) | 87 87 87 87 | |
| – Nepřesnost K dB | = 2,5 = 2,5 = 2,5 = 2,5 | ||
| Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle EN 60335-2-77 | |||
| – Hodnota emisevibrací ah | m/s ^2 | < 2,5 < 2,5 < 2,5 < 2,5 | |
| – Nepřesnost K m/s | ^2 | = 1,5 = 1,5 = 1,5 = 1,5 | |
Montáž a provoz
| Cíl počínání Obráze | Strana k |
| Obsah dodávkyA) | A 367 |
| Odklopení rukojeti | B 368 |
| Nastavení pracovní výšky | |
| Nasazení/odejmutí sběrného koše na trávu | C 369 |
| Nastavení výšky sečení D 370 | |
| Nasazení akumulátoru E 370 | |
| Provoz- Vložení přerušovače okruhu el. proudu- Zapnutí- Sečení- Vypnutí- Odstranění přerušovače okruhu el. proudu | F 371 |
| Odejmutí akumulátoru G 372 | |
| Pracovní pokyn „sečení“ H 373 | |
| Ukazatel stavu naplnění - sběrný košprázdný/plný | I 374 |
| Sklopení rukojeti J 375 |
| Cíl počínání Obráze | k | Strana |
| Údržba nože/výměna nože K 376 | ||
| Volba příslušenství L 376 |
A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Uvedení do provozu
Pro Vaši bezpečnost
Výstraha! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor. Totéž platí, když je poškozený, naříznutý nebo zamotaný kabel spínače.
▶ Nože se po vypnutí zahradního nářadí ještě několik sekund dále točí.
▶ Pozor: Nedotýkejte se rotujícího sečícího nože.
Nabíjení akumulátoru
Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 35 °C. Tím se dosáhne vysoké životnosti akumulátoru.
Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.
Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení akumulátoru neškodí. Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru se výrobek pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje.
Po automatickém vypnutí výrobku už dále netlačte na spínač. Akumulátor se může poškodit.
Rid'te se pokyny pro likvidaci akumulátoru.
Vložení/odejmutí akumulátoru
Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje.
Vložte nabitý akumulátor. Zajistěte, aby byl akumulátor zcela vložený.
Pro odejmutí akumulátoru ze stroje stiskněte odjišťovací tlačítko akumulátoru a akumulátor vytáhněte ven.
Proces nabíjení
Proces nabíjení začíná, jakmile se síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor vloží do nabíječky.
Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru zvolí optimální nabíjecí proud.
Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.
Význam indikačních prvků na nabíječce (AL 3620 CV/AL 3640 CV/AL 36V-20)
Proces rychlonabíjení
Proces rychlonabíjení je signalizován blikáním zeleného ukazatele nabíjení akumulátoru.
Indikační prvek na akumulátoru: Během
procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené LED kontrolky svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.
Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v připustném rozsahu nabíjecí teploty, viz odstavec „Technická data“.
Trvalé světlo zeleného LED ukazatele signalizuje, že akumulátor je zcela nabitý. Navíc se ozve na dobu ca. 2 sekund signální
tón, který akusticky signalizuje plné nabití akumulátoru. Akumulátor lze následně odejmout k okamžitému použití.
Bez nastrčeného akumulátoru signalizuje trvalé světlo LED ukazatele, že síťová zástrčka je zasunuta do zásuvky a nabíječka je připravena k provozu.
Teplota akumulátoru pod 0°C nebo přes 45°C
Trvalé světlo červeného LED ukazatele signalizuje, že teplota akumulátoru je vně přípustného rozsahu teploty nabíjení, viz
odstavec „Technická data“. Jakmile se dosáhne přípustného rozsahu teploty, přepne se nabíječka automaticky na rychlonabíjení.
Leží-li teplota akumulátoru vně přípustného rozsahu teploty nabíjení, svítí při nasazení do nabíječky červená LED akumulátoru.
Nabíjecí proces není možný
Existuje-li jiné narušení procesu nabíjení, pak je to signalizováno blikáním červeného LED ukazatele.
Proces nabíjení nelze nastartovat a nabíjení akumulátoru není možné (viz „Hledání závad“).
Upozornění k nabíjení
Při nepřetržitých popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To však není znepokojující a nepoukazuje to na technickou závadu nabíječky.
Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.
Dbejte upozornění k zpracování odpadu.
Chlazení akumulátoru (Active Air Cooling)
Řízení ventilátoru, integrované v nabíječce, sleduje teplotu vloženého akumulátoru. Leží-li teplota akumulátoru nad 30 °C, je akumulátor ventilátorem ochlazován na optimální teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum.
Pokud ventilátor neběží, je teplota akumulátoru v optimálním rozsahu teploty nabíjení nebo je ventilátor vadný. V tom případě se prodlužuje doba nabíjení akumulátoru.
Pracovní pokyny
Ukazatel stavu nabití akumulátoru
Akumulátor je vybavený ukazatelem stavu nabití, jež indikuje stav nabití akumulátoru. Ukazatel stavu nabití sestává ze 3 zelených LED.
Stiskněte tlačítko pro zobrazení stavu nabití, aby se ukazatel stavu nabití aktivoval. Po ca. 5 sekundách ukazatel stavu nabití automaticky zhasne.
Stav nabití lze zkontrolovat i při odejmutém akumulátoru.
Ukazatel LED Kapacita akumulátoru
| Trvalé světlo 3 zelené LED ≥ 2/3 |
| Trvalé světlo 2 zelené LED ≥ 1/3 |
| Trvalé světlo 1 zelená LED ≤ 1/3 |
| Blikající 1 zelená LED rezerva |
Nesvítí-li po stisknutí tlačítka žádná LED, je akumulátor vadný a musí se vyměnit.
Z bezpečnostních důvodů lze dotaz na stav nabití uskutečnit pouze u zahradního nářadí stojícího v klidu.
Během procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svití trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.
Ukazatel akumulátoru pro kontrolu teploty
Červená LED ukazatele pro kontrolu teploty signalizuje, že akumulátor nebo elektronika zahradního nářadí (při vloženém akumulátoru) nejsou v optimálním rozsahu teploty. V tom případě zahradní nářadí nepracuje nebo nepracuje s plným výkonem.
Červená LED bliká při stisknutí tlačítka nebo spínače (při vloženém akumulátoru): Akumulátor je mimo přípustný rozsah provozní teploty.
Při teplotě přes 70 °C se akumulátor vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.
Kontrola teploty elektroniky zahradního nářadí
Červená LED svítí při stisknutí spínače trvale: Teplota elektroniky zahradního nářadí činí méně než 5 °C nebo více než 75 °C.
Při teplotě přes 90 °C se elektronika zahradního nářadí vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.
Výkon sečení (doba chodu akumulátoru)
Výkon sečení (doba chodu akumulátoru) je závislý na vlastnostech trávníku např. na hustotě trávy, vlhkosti, délce trávy a též výšce sečení.
Časté zapínání a vypínání zahradního nářadí během procesu sečení rovněž snižuje výkon sečení (dobu chodu na akumulátor).
Pro optimalizaci výkonu sečení (doby chodu akumulátoru) se doporučuje sekat častěji, zvětšit výšku sečení a chodit přiměřeným tempem.
Níže uvedený příklad ukazuje souvislost mezi výškou sečení a výkonem sečení ve vztahu k jednomu nabití akumulátoru.
Podmínky sečení
Velmi řídká, suchá tráva
| Výkon sečení | |
| Akumulátor s 2,0 Ah až 250 m | ^2 |
| Akumulátor s 4,0 Ah až 500 m | ^2 |
| Akumulátor s 6,0 Ah až 750 m | ^2 |
Pro prodloužení doby chodu lze zakoupit v autorizovaném servisním středisku pro zahradní nářadí Bosch dodatečný akumulátor.
Hledání závad
Příznak Možná příčina Odstranění
| Motor se nerozeběhne Vadná vnitřní kabeláž zahradního nářadí Obratte se na zákaznický servis Bosch | ||
| Vybitý akumulátor Nabijte akumulátor | ||
| Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit | ||
| Příliš dlouhá tráva Max. přípustná výška trávy je 30 cm s největším nastavením výšky sečení | ||
| Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení | ||
| Přerušovač okruhu el. proudu není správně / není zcela vložený | Vložte správně | |
| Zahradní nářadí běží přerušovaně | Vadná vnitřní kabeláž zahradního nářadí Obratte se na zákaznický servis Bosch | |
| Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení | ||
| Zahradní nářadí zanechává nepravidelný obraz sečení a / nebo motor pracuje těžce | Příliš nízká výška sečení Nastavte větší výšku sečení | |
| Tupý nůž | Nůž vyměňte (viz obrázek K) | |
| Možné ucpání Zahradní nářadí vypněte a rozpojte přerušovač okruhu el. proudu Zkontrolujte a popř. uvolněte spodní stranu zahradního nářadí (nosté vždy zahradní rukavice) | ||
| Nesprávně dokola namontovaný nůž Nůž namontujte dokola správně | ||
Příznak Možná příčina Odstranění
| Po zapnutí zahradního nářadí se nůž netočí | Noži překáží tráva Zahradní nářadí vypněte a rozpojte přerušovačokruhu el. prouduOdstraňte ucpání (nosté vždy zahradní rukavice) | |
| Uvolněná matice/šroub nože Matici/šroub nože utáhněte (27 Nm) | ||
| Silné vibrace/hluk Uvolněná matice/šroub nože Matici/šroub nože utáhněte (27 Nm) | ||
| Poškozený nůž | Nůž vyměňte (viz obrázek K) | |
Akumulátor a nabíječka
Příznaky Možná příčina Odstranění
| Bliká červený ukazatel nabíjení akumulátoru na nabíječceNabíjecí proces není možný | Akumulátor není (správně) nasazený Nasad’te akumulátor správně do nabíječky | |
| Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např.několikerým zasunutím a vytažením akumulátoru,popř. akumulátor nahrad’te | ||
| Vadný akumulátor Akumulátor nahrad’te | ||
| Ukazatelé nabíjení akumulátoru na nabíječce nesvítí | Síťová zástrčka nabíječky není (správně)zastrčena | Síťovou zástrčku (zcela) zastrčte do zásuvky |
| Zásuvka, síťový kabel nebo nabíječka mají závadu | Zkontrolujte síťové napětí, nabíječku příp. nechte zkontrolovat autorizovaným servisním střediskem pro elektronářadí Bosch | |
Údržba a servis
Péče o akumulátor
Výstraha! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor a též sběrný vak na trávu.
Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.
Pro zaručení optimálního používání akumulátoru dbejte následujících upozornění a opatření:
– Chraňte akumulátor před vlhkostí a vodou.
– Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od –20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.
– Akumulátor uskladněte odděleně a nikoli v nabíječce.
– Při přímém slunečním záření nenechávejte akumulátor v zahradním nářadí.
– Optimální teplota pro uskladnění akumulátoru činí 5 °C.
– Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com.
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved'te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a
akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte prosím také případné další národní předpisy.
Zpracování odpadů
Zahradní nářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Nevyhazujte zahradní nářadí a akumulátory/baterie do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU musejí být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie odděleně shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory/baterie:
Li-ion:
Dbejte prosím upozornění v odstavci Přeprava.
Slovenčina
Bezpečnostné pokyny
Nabíjačku používajte len v suchých miestnostiach.
Táto nabíjačka je vybavená bezpečnostným transformá- torom.
Bezpečnostné pokyny pre nabíjačky
| Symbol Význam | |
| Smer pohybu | |
| Smer reakcie | |
Symbol Význam
Vyhodnotená hodnota hladiny hluku A tohto náradia je typicky:
| – Hladina akustické-ho tlaku | dB(A) | 73 73 73 73 | |
| – Hladina akustické-ho výkonu | dB(A) | 87 87 87 87 | |
| – Nepresnost'mera-nia K | dB | = 2,5 = 2,5 = 2,5 = 2,5 | |
| Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnost'merania K zistované podl'a normy EN 60335-2-77 | |||
| – Hodnota emisie vibrácií ah | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | |
| – Nepresnost'mera-nia K | m/s2 | = 1,5 = 1,5 = 1,5 = 1,5 | |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| 3 600 HB9 872 |
Informácie o emisii hlučnosti zistované podl'a normy EN 60335-2-77
Vyhodnotená hodnota hladiny hluku A tohto náradia je typicky:
| – Hladina akustické-ho tlaku | dB(A) | 73 73 73 73 |
| – Hladina akustické-ho výkonu | dB(A) | 87 87 87 87 |
| – Nepresnost merania K | dB | = 2,5 = 2,5 = 2,5 = 2,5 |
Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnost merania K zistované podl'a normy EN 60335-2-77
| – Hodnota emisie vibrácií ah | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | |
| – Nepresnost merania K | m/s2 | = 1,5 = 1,5 = 1,5 = 1,5 |
Montáž a prevádzka
Pre Vašu bezpečnost'
Nabíjací proces začína v okamihu, keď sa zástrčka nabíjačky zasunie do zásuvky a keď sa akumulátor vloží do nabíjačky.
Akumulátor sa potom dá ihned' vybrať na okamžité používanie.
Nabijanie nie je možné
