Produkttyp	Sladdlös elektrisk gräsklippare
Märke	Bosch
Modell	AdvancedRotak 36690
Klippbredd	42 cm
Klipphöjd	25–80 mm (justerbar)
Uppsamlingskapacitet	50 liter
Vikt	17,5 kg
Batterispänning	36 V (Litiumjon)
Batterikapacitet (enligt version)	2,0 Ah / 4,0 Ah / 6,0 Ah
Drifttid (med batteri 4,0 Ah)	Upp till 500 m² (fint och torrt gräs)
Ljudtrycksnivå	73 dB(A)
Ljudeffektnivå	87 dB(A)
Vibrationer	< 2,5 m/s²
Lövuppsamlingsfunktion	Ja (rekommenderad max klipphöjd)
Indikator för uppsamlingsfyllnadsnivå	Ja (LED-indikering)
Styrtyp	Hopvikbar för kompakt förvaring
Förvaringstemperatur	-20 °C till +50 °C
Knivunderhåll	Byte med Bosch reservkniv (åtdragningsmoment 27 Nm)
Säkerhet	Strömbrytare, överbelastningsskydd, knivstopp inom några sekunder
Medföljande tillbehör	Batteri och laddare (enligt version), uppsamlingsbehållare

Vanliga frågor - AdvancedRotak 36690 BOSCH

Hur ställer jag in klipphöjden på Bosch AdvancedRotak 36690?

Klipphöjden ställs in manuellt med en spak eller ett vred. Se figur D i bruksanvisningen. Justeringsområdet är från 25 mm till 80 mm.

Vilket batteri ska jag använda till denna gräsklippare?

Använd endast kompatibla Bosch 36 V Litiumjon-batterier, som modellerna 2,0 Ah, 4,0 Ah eller 6,0 Ah. Använd aldrig andra batterier.

Hur laddar jag gräsklipparens batteri?

Placera batteriet i lämplig Bosch-laddare (AL 3620 CV eller AL 36V-20). Anslut laddaren till ett eluttag. Den gröna lysdioden blinkar under laddning och lyser konstant när laddningen är klar.

Hur byter jag klipparens kniv?

Koppla bort batteriet och strömbrytaren. Använd handskar. Skruva loss mittmuttern (åtdragningsmoment 27 Nm vid återmontering). Byt ut kniven mot en original Bosch-del. Se figur K i bruksanvisningen.

Vad gör jag om gräsklipparen inte startar?

Kontrollera att batteriet är laddat och korrekt isatt, att strömbrytaren är på, och att gräshöjden inte överstiger 30 cm. Om problemet kvarstår, kontakta Bosch kundservice.

Hur tolkar jag indikatorn för uppsamlingsfyllnadsnivå?

En LED-indikator på uppsamlingsbehållaren visar fyllnadsnivån. När behållaren är full visas en visuell signal. Töm behållaren för att fortsätta klippningen.

Kan man använda gräsklipparen i en sluttning?

Ja, men klipp vinkelrätt mot lutningen, klipp inte mycket branta sluttningar och var försiktig på vått gräs för att undvika att tappa balansen.

Hur rengör jag gräsklipparen efter användning?

Koppla bort batteriet. Använd en mjuk borste för att ta bort gräsrester. Använd aldrig högtryckstvätt eller trädgårdsslang. Rengör batteriets ventilationsöppningar.

Vad betyder det när den röda lysdioden på batteriet blinkar?

Den röda lysdioden blinkar när batteriet är utanför tillåten temperatur (0°C till 45°C för laddning, -20°C till 50°C för förvaring). Låt batteriet återgå till rumstemperatur.

Var hittar jag reservdelar till AdvancedRotak 36690?

Reservdelar (knivar, batterier, laddare) finns hos Bosch kundtjänst och på webbplatsen www.bosch-pt.fr. Ange apparatens 10-siffriga referensnummer.

BRUKSANVISNING AdvancedRotak 36690 BOSCH

grene - de kan blive skåret af.

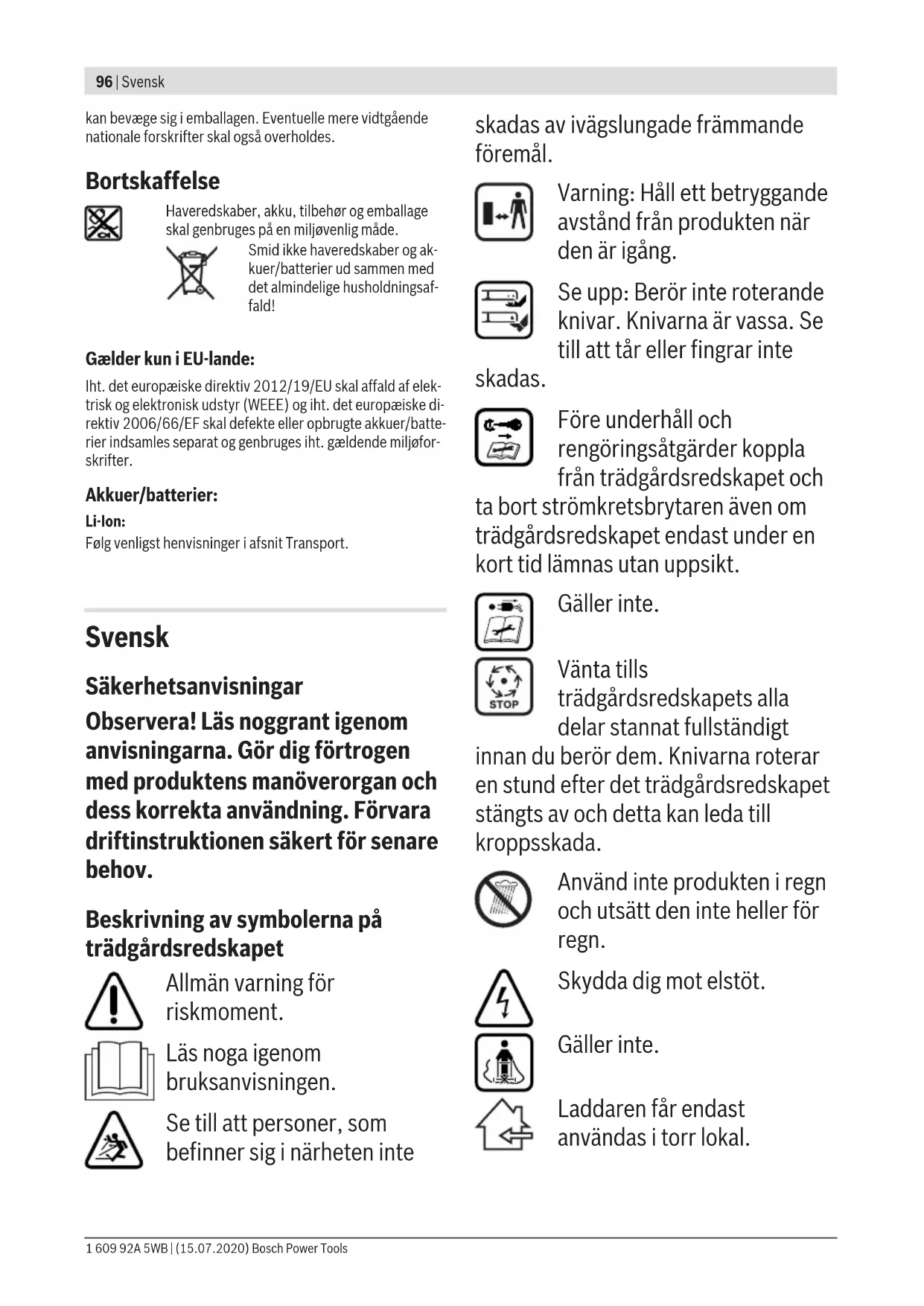

Observera! Läs noggrant igenom anvisningarna. Gör dig förtrogen med produktens manöverorgan och dess korrekta användning. Förvara driftinstruktionen säkert för senare behov.

Beskrivning av symbolerna på trädgårdsredskapet

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer, som befinner sig i närheten inte

skadas av ivägslungade främmande föremål.

Varning: Håll ett betryggande avständ från produkten när den är igång.

Se upp: Berör inte roterande knivar. Knivarna är vassa. Se till att tår eller fingrar inte

skadas.

Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet och

ta bort strömkretsbrytaren även om trädgårdsredskapet endast under en kort tid lämnas utan uppsikt.

Gäller inte.

Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det trädgårdsredskapet stängts av och detta kan leda till kroppsskada.

Använd inte produkten i regn och utsätt den inte heller för regn.

Skydda dig mot elstöt.

Gäller inte.

Laddaren får endast användas i torr lokal.

Laddaren är försedd med en säkerhetstransformator.

Använd inte högtryckstvätt eller trädgårdsslang för ang av trädgårdsredskapet.

Kontrollera omsorgsfullt området på vilket trädgårdsredskapet skall användas, att där inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlägsna alla stenar, pinnar, trådar, ben och främmande föremål. Kontrollera vid användning av maskinen att inga vilda djur, husdjur eller benstycken finns dolda i gräset.

Användning

Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningen använda trädgårdsredskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När produkten inte används ska den förvaras oåtkomlig för barn.
Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/eller personer som inte är bekanta med dessa instruktioner använda redskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning.

▶ Barn bör övervakas för att säkerställa att de inte leker med redskapet.
- Använd aldrig trädgårdsredskapet när personer, speciellt då barn eller husdjur, uppehåller sig i närheten.
- Användaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom.
- Använd inte öppna gummiskor eller sandaler då du använder produkten. Använd alltid kraftiga skor och långa byxor. Använd inte produkten barfota.
- Granska noga gräsmattan innan du startar och plocka bort stenar, kvistar, stältrådar, ben och andra främmande föremål.
- Kontrollera innan arbetet påbörjas att knivarna, knivskruvarna och skärgruppen inte är slitna eller skadade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvar för att undvika obalans.
- Arbeta endast i dagsljus eller vid god belysning.
- Vid dåligt väder, speciellt om åskväder väntas, får gräsklipparen inte användas.
▶ Använd helst inte trädgårdsredskapet i vått gräs.
▶ Gå lugnt, spring aldrig.
Använd aldrig trädgårdsredskapet med defekta skyddsanordningar, kåpor eller utan säkerhetsutrustning som t. ex. avledningsskydd och/eller uppsamlingskorg.

▶ Vi rekommenderar användning av hörselskydd för att skydda dig själv.
Använd inte trädgårdsredskapet när du är trött, sjuk eller om du är påverkad av alkohol, droger eller mediciner.
- Arbete på sluttningar kan innebära fara:
- Klipp inte gräset på mycket brant sluttning.
- Se till att du har bra fotfäste på lutande mark och vått gräs.
- Klipp gräset på lutande mark alltid tvärs över och aldrig upp- och nedför.
- Var ytterst försiktig när riktningen växlas.
- Var ytterst försiktig när du går bakåt eller drar trädgårdsredskapet.
- Skjut trädgårdsredskapet vid gräsklippning alltid framåt och dra det inte mot kroppen.
▶ Knivarna måste stå stilla när trädgårdsredskapet tippas för transport, när det körs över ytor utan gräs och när trädgårdsredskapet transporteras till eller från området som ska klippas.
▶ Tippa inte trädgårdsredskapet när motorn startas.
Koppla på trädgårdsredskapet enligt beskrivning i bruksanvisningen och se till att du håller fötterna på betryggande avständ från roterande delar.

▶ Håll händerna och fötterna på betryggande avständ från roterande delar.
▶ Håll dig på avständ till utkastningszonen när du använder trädgårdsredskapet.
- Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång.
- Kontrollera att trädgårdsredskapet vid lagring står med alla 4 hjul mot underlaget.
▶ Lyft trädgårdsredskapet endast i bärhandtaget. Behandla bärhandtaget försiktigt.
Gör inga förändringar på redskapet. Otillåtna förändringar kan menligt påverka redskapets säkerhet och leda till kraftigare buller och vibrationer samt dålig effekt.

Lövuppsamling

Lövsamlarknivens form kan ta upp höstlövet från gräset. För att denna funktion ska fungera perfekt bör beaktas:

• Samla upp löv endast med maximal klipphöjd.
• Samla upp löv endast på gräsmattan.
• Före uppsamling av löv kontrollera arbetsytan och håll personer, husdjur, föremål av glas och bilar på betryggande avständ.

Lossa strömkretsbrytaren

– Alltid när trädgårdsredskapet lämnas utan uppsikt.

- Innan blockeringar åtgärdas.

– När kontroll, rengöring eller arbeten utförs på trädgårdsredskapet.
– Efter kontakt med främmande föremål; kontrollera genast trädgårdsredskapet avseende skada och byt ut kniven vid behov.
– När trädgårdsredskapet börjar vibrerar på ovanligt sätt (kontrollera genast).

Service

• Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar.
• Granska att alla muttrar, bultar och skruvar sitter stadigt fast för att möjliggöra tryggt arbete med redskapet.
• Kontrollera regelbundet uppsamlingskorgens tillständ och förslitning.
• Kontrollera regelbundet uppsamlingskorgens tillständ och förslitning.
• Kontrollera redskapet och byt av säkerhetsskäl ut förslitna och skadade delar.
• Använd endast knivar som är avsedda för detta trädgårdsredskap.
• Kontrollera att reservdelarna är av Bosch-fabrikat.
  Före lagring kontrollera att trädgårdsredskapet är rent och fritt från rester. Vid behov rengör med en mjuk, torr borste.

Säkerhetsanvisningar och Anvisningar för optimal hantering av batteriet

• Kontrollera att trädgårdsredskapet är frånkopplat och strömkretsbrytaren är lossad innan batteriet sätts in. Sätt inte in batteriet i ett inkopplat trädgårdsredskap detta kan leda till olyckor.
  Använd endast Bosch batterier som är avsedda för trädgårdsredskapet. Om andra batterier används, finns risk för kroppsskada och brand.
• Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme och även mot t.ex. längre solbestrålning, eld, vatten och fukt. Risk för explosion.

Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från batteriet som inte används för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
▶ Ur skadat eller fel använt batteri kan ångor avgå. Tillför friskluft och uppsök en läkare vid besvär. Ångorna kan reta andningsvägarna.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Kortslut inte batteriet. Explosionsrisk föreligger.
▶ Skydda batteriet mot fukt och vatten.
Lagra trädgårdsredskapet och batteriet endast inom temperaturområdet -20 °C till 50 °C. Lämna inte batteriet på sommaren t.ex. liggande i bilen.
▶ Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Säkerhetsanvisningar för laddare

Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och anvisningarna kan leda till elstötar, eldsvåda och/eller svåra

personskador.

Spara alla säkerhetsanvisningar och anvisningar för framtida bruk.

Använd laddaren endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs.

Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet

och/eller bristande kunskap och/ eller personer som inte är bekanta med dessa instruktioner använda laddaren. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning.

▶ Observera barn i närheten. Därvid säkerställs att barn inte leker med laddaren.
▶ Ladda endast Bosch uppladdningsbara litiumjonbatterier från en kapacitet på 2,0 Ah (från 10 battericeller). Batterispänningen måste stämma överens med laddarens batterispänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk.

Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt.

Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt.
- Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren på egen hand utan låt endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt.
Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk föreligger på grund av uppvärmning av laddaren under drift.
Täck inte över laddarens ventilationsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt.

För ökad elektrisk säkerhet rekommenderas användningen av en jordfelsbrytare med en max. utlösningsström på 30 mA. Testa alltid jordfelsbrytaren före användning.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda produkten.

Symbol Betydelse
	Rörelseriktning
	Reaktionsriktning
	Bär skyddshandskar
[C688]	Vikt
[10000]	Inkoppling
[20000]	Frånkoppling
[30000]	Tillåten hantering
	Förbjuden handling
	Hörbart ljud
[10000]	Tillbehör/reservdelar

Ändamålsenlig användning

Trädgårdsredskapet är avsett för gräsklippning i en hemträdgård.

Trädgårdsredskapet är inte avsett för klippning av häck, trimning, sönderhackning osv.

Trädgårdsredskapet är avsett för gräsklippning på markhöjd.

Alla värden i anvisningen är uppmätta för användning under eller på 2000 meters höjd över havsytan.
Tekniska data

Gräsklippare AdvancedRotak		36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Artikelnummer		3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
		3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
Nominell spänning	V 36 36 36 36
Knivhusets bredd cm 42 42 42 46
Snitthöjd mm 25 – 80 25 – 80 25 – 80 25 – 80
Gräsklippare AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Uppsamlingskorgens volym	I 50 50 50 50
Vikt enligtEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Serienummer se dataskylten på gräsklipparen
tillåten omgivningstemperatur
– vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– vidanvändning	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– vid lagring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteri Li-jon Li-jon Li-jon
Nominellspänning	V 36 36 36 36
Produktnummer/kapacitet
-2 607 336913/1 607 A3502V	Ah - 2 x 2,0 - -
-2 607 336915/2 607 337047	Ah 4,0 - 4,0 4,0
-1 607 A35058	Ah - - - -
Antal battericeller
-2 607 336913/1 607 A3502V		- 10 - -
-2 607 336915/2 607 337047		20 - 20 20
-1 607 A35058		- - - -

Gräsklippare Advanced
		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Artikelnummer		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Nominell spänning	V	36	36	36	36
Knivhusets bredd	cm	46	46	42	46
Snitthöjd	mm	25 – 80	25 – 80	25 – 80	25 – 80
Uppsamlingskorgens volym	I	50	50	50	50
Vikt enligt EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5

Serienummer se dataskylten på gräsklipparen

Gräsklippare Advanced		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
tillåten omgivningstemperatur
– vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– vid användning °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– vid lagring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteri Li-jon Li-jon Li-jon Li-jon
Nominell spänning V 36 36 36 36
Produktnummer/kapacitet
– 2 607 336 913/1 607 A35 02V	Ah – – – –
– 2 607 336 915/2 607 337 047	Ah – – 2 x 4,0 2 x 4,0
– 1 607 A35 058 Ah 6,0 6,0 – –
Antal battericeller
– 2 607 336 913/1 607 A35 02V	– – – –
– 2 607 336 915/2 607 337 047	– – 20 20
– 1 607 A35 058 20 20 – –

Alla värden i anvisningen är uppmätta för användning under eller på 2000 meters höjd över havsytan.

Laddare		AL 3620 CV	AL 36V-20
Artikelnummer	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Laddström	A	2,0	2,0
Laddningstid (batteriet urladdat)
– Batteri 2,0 Ah	min	65	65
– Batteri 4,0 Ah	min	125	125
– Batteri 6,0 Ah	min	185	185
Vikt enligt EPTA-Procedure 01:2014	kg	0,55	0,55
Skyddsklass		☐/II	☐/II

Buller-/vibrationsdata

	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Bulleremissionsvärden framtagna enligt EN 60335-2-77

Produktens A-vägda ljudnivå uppnår i typiska fall:

– Ljudtrycksnivå	dB(A)	73 73	73 73
– Ljudeffektnivå	dB(A)	87 87	87 87
– Onoggrannhet K	dB	= 2,5	= 2,5	= 2,5

Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60335-2-77

		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
– Vibrationsemissio nsvärde an	m/s2	< 2,5 < 2,5 < 2,5 < 2,5
– Onoggrannhet K m/s	2	= 1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872

Bulleremissionsvärden framtagna enligt EN 60335-2-77

Produktens A-vägda ljudnivå uppnår i typiska fall:

– Ljudtrycksnivå dB(A)	73 73 73 73
– Ljudeffektnivå dB(A)	87 87 87 87
– Onoggrannhet K dB	= 2,5 = 2,5 = 2,5 = 2,5

Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60335-2-77
– Vibrationsemissio nsvärde ah	m/s ^2	< 2,5 < 2,5 < 2,5 < 2,5
– Onoggrannhet K m/s	^2	= 1,5 = 1,5 = 1,5 = 1,5

Montering och drift

Handlingsmål Bild Sida
Leveransen omfattar ^A)	A 367
Fäll upp bygelhandtaget	B 368
Arbetshöjdens inställning
Insättning/borttagning av uppsamlingskorgen	C 369
Inställning av snitthöjd D 370
Insättning av batteri E 370
Användning- Sätt in strömkretsbrytaren- Koppla in- Klipp- Koppla från- Ta bort strömkretsbrytaren	F 371
Ta bort batteriet G 372
Arbetsanvisningar "klippning" H 373
Uppsamlingskorgens nivåindikering tom/full	I 374
Fäll ihop bygelhandtaget	J 375
Knivskötsel/knivbyte	K 376
Välj tillbehör	L 376

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Driftstart

För din säkerhet

▶ Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömkretsbrytaren och bort batteriet. Detta gäller även för skadad, snittad eller tilltrasslad nätsladd.
▶ Efter frånkoppling av trädgårdsredskapet rör sig knivarna ännu några sekunder.
▶ Se upp: Berör inte den roterande kniven.

Ladda batteriet

Batteriet är försett med en temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 35 °C. Detta ger batteriet lång livslängd.

Anmärkning: Batteriet levereras ofullständigt laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp, eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddningen avbryts.

Litiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". När batteriet är urladdat kopplas produkten från genom en skyddskrets:

Trädgårdsredskapet fungerar inte längre.

Tryck inte på strömställaren efter det produkten automatiskt kopplats från. Risk finns för att batteriet skadas.

Beakta anvisningarna för batteriers avfallshantering.

Insättning/uttagning av batteriet

Anmärkning: Om olämpliga batterier används kan det leda till störfunktioner eller till åverkan på redskapet.

Ställ in det laddade batteriet. Kontrollera, att batteriet är fullständigt insatt.

Avlägsna batteriet från elverktyget genom att trycka på batteriets upplåsningsknapp och dra ut batteriet.

Laddning

Laddningen startar när laddarens stickpropp ansluts till nätuttaget och batteriet placeras i laddaren.

Den intelligenta laddningsmetoden registrerar automatiskt batteriets laddningstillständ och laddar i relation till batteriets temperatur och spänning med optimal laddström.

Härvid skonas batteriet samtidigt som det alltid är fulladdat när det sitter kvar i laddaren.

Betydelse av indikeringselementet på laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20)

Snabbladdning

Pågående snabbladdning signaleras med blinkande grön laddningsindikator.

laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdad när de tre gröna lysdioderna är permanent tända. Ungefär 5 minuter efter det batterimodulen är fullständigt uppladdad slocknar de tre gröna lysdioderna.

Anmärkning: Snabbladdning är endast möjlig när batteriets temperatur ligger inom tillåtet laddningstemperaturområde, se avsnitt "Tekniska data".

Batteriet är laddat

En konstant tänd grön lysdiod signalerar att batterimodulen är fullständigt uppladdad.

Dessutom avges under ca. 2 sekunder en

signal som akustiskt signalerar att batteriet är fulladdat.

Batteriet kan nu genast tas ut och användas.

Utan insatt batterimodul signalerar den konstant tända gröna lysdioden att nätsladden är ansluten till vägguttaget och att laddaren är klar för användning.

Batteriets temperatur underskrider 0 °C eller överskrider 45 °C

Konstant ljus i den röda

batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanför tillåtet

temperaturområde, se avsnitt "Tekniska data". När tillåtet temperaturområde uppnås, kopplar laddaren automatiskt om till snabbladdning.

Om batterierna inte ligger inom tillåtet temperaturområde för laddning tänds den röda lysdioden när batteriet placeras i laddaren.

Laddning inte möjlig

Uppstår en störning under laddningen signaleras detta med blinkande röd lysdiod.

Laddning kan inte startas och batteriet kan inte laddas upp (se "Felsökning").

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt.

Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut.

Beakta anvisningarna för avfallshantering.

Den fläktstyrning, som är integrerad i laddaren övervakar de använda batteriernas temperatur. Om batteritemperaturen överskrider 30 °C kyler fläkten batterimodulen till en optimal laddningstemperatur. Den startade fläkten genererar ett fläktljud.

Om fläkten inte går ligger batteritemperaturen i det optimala laddningstemperaturområdet eller så är fläkten defekt. I detta fall förlängs batteriets laddningstid.

Arbetsanvisningar

Batteriets laddningsindikering

Batteriet är försett med en laddningsdisplay som visar batteriets laddningstillständ. Laddningsindikatorn har 3 gröna lysdioder.

Tryck på knappen för laddningsindikatorn för aktivering av laddningsindikatorn. Efter ca 5 sekunder slocknar laddningsindikatorn automatiskt.

Laddningstillståndet kan kontrolleras även på uttaget batteri.

LED-display Batterikapacitet

3 gröna LED lyser konstant ≥ 2/3

2 gröna LED lyser konstant ≥ 1/3

1 grön LED lyser konstant ≤ 1/3

1 grön LED blinkar Reserv

Om ingen lysdiod tänds när knappen trycks ned, är batteriet defekt och måste bytas ut.

Av säkerhetsskäl kan laddningstillståndet endast avfrågas när trädgårdsredskapet är avstängt.

Under laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdad när de tre gröna lysdioderna är permanent tända. Ungefär 5 minuter efter det batteriet är fullständigt uppladdat slocknar de tre gröna lysdioderna.

Batteriets display för temperaturövervakning

Den röda lysdioden i displayen för temperaturövervakning signalerar om batteriet eller trädgårdsredskapets elektronik (vid monterat batteri) inte ligger inom optimal temperaturområde. I detta fall fungerar trädgårdsredskapet inte alls eller med nedsatt effekt.

Batteriets temperaturövervakning

Den röda lysdioden blinkar när knappen eller strömställaren trycks (vid insatt batteri): Batteriets temperatur är utanför tillåtet temperaturområde för användning.

Vid en temperatur över 70 °C kopplas batteriet från tills det åter ligger inom optimalt temperaturområde.

Temperaturövervakning av trädgårdsredskapets elektronik

Den röda lysdioden lyser permanent när strömställaren trycks: Temperaturen i elverktygets elektronik underskrider 5 °C eller överskrider 75 °C.

Vid en temperatur över 90 °C frånkopplar elektroniken trädgårdsredskapet tills det åter ligger inom tillåtet driftstemperaturområde.

Snittkapacitet (batteriets livslängd)

Snittkapaciteten (batteriets livslängd) är beroende av gräsets egenskaper, täthet, fuktighet, längd och snitthöjd.

Ofta upprepat till- och frånslag av trädgårdsredskapet under gräsklippning reducerar även snittkapaciteten (batteriets brukstid).

För optimering av snittkapaciteten (batteriets livslängd) rekommenderar vi att ofta klippa gräset, öka snitthöjden och att gå fram med måttlig hastighet.

Nedan angivet exempel visar sammanhanget mellan snitthöjd och snittkapacitet för tre batterier.

Snittvillkor

Mycket glest, torrt gräs

Snittkapacitet
Batteri 2,0 Ah upp till 250 m	^2
Batteri 4,0 Ah upp till 500 m	^2
Batteri 6,0 Ah upp till 750 m	^2

För att öka brukstiden kan ett extra batteri beställas hos en auktoriserad servicestation för Bosch trädgårdsredskap.

Felsökning

Symptom Möjlig orsak Åtgärd

Motorn startar inte Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Batteriet är urladdat Ladda upp batteriet
	Batteriet för kallt/hett Låt batteriet värmas/kallna
	Gräset är för långt Max. tillåten gräshöjd med den högsta snitthöjdsinställningen är 30 cm
	Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd
	Strömkretsbytaren inte korrekt/ordentligt insatt Sätt korrekt in
Trädgårdsredskapet går med avbrott	Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd
Trädgårdsredskapet lämnar en oregelbunden snittbild och/eller motorn arbetar tungt	Snitthöjden för liten Ställ in större snitthöjd
	Kniven är trubbig	Byt ut kniven (se bild K)
	Eventuellt tilltäppt Koppla från trädgårdsredskapet och ta bort strömkretsbytaren Kontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar)
	Kniven monterad i fel riktning Montera kniven i rätt riktning
Efter trädgårdsredskapets tillslag roterar inte kniven	Kniven blockeras av gräs Koppla från trädgårdsredskapet och ta bort strömkretsbytaren Avlägsna tilltäppningen (använd alltid trädgårdshandskar)
	Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27 Nm)
Kraftiga vibrationer/buller	Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27 Nm)

Symptom Möjlig orsak Åtgärd

Kniven skadad

Byt ut kniven (se bild K)

Batteriet och laddaren

Symptom Möjlig orsak Åtgärd
Den röda batteriladdningsindikatorn på laddaren blinkarLaddning inte möjlig	Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren
	Batterikontakterna är förorenade Rengör kontakterna t. ex. genom att upprepadegånger sätta in och ta ut batteriet, eller bytbatteriet vid behov
	Batteriet är defekt Ersätt batteriet
Batteriladdningsindikatorerna på laddarenlyser inte	Laddarens stickpropp är inte (korrekt) kopplad Anslut stickproppen korrekt i vägguttaget
	Vägguttaget, nätsladden eller laddaren är defekt Kontrollera nätspänningen, låt vid behov enauktoriserad serviceverkstad för Bosch el-verktygkontrollera laddaren

Underhåll och service

Batteriets skötsel

▶ Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömkretsbrytaren och bort batteriet samt uppsamlingskorgen.
Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar.

Beakta följande anvisningar och åtgärder för att garantera optimal användning av batteriet:

• Skydda batteriet mot fukt och vatten.
• Lagra trädgårdsredskapet och batteriet endast inom temperaturområdet -20 °C till 50 °C. Lämna inte batteriet på sommaren t.ex. i bilen.
  – Lagra batteriet separat och inte i trädgårdsredskapet.
• Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt solsken.
• Optimal temperatur för förvaring av batteriet är 5 °C.
  – Rengör vid tillfälle batteriets ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex.: flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Sekundärbatterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta också eventuella nationella föreskrifter.

Avfallshantering

Trädgårdsredskap, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte trädgårdsredskap och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Beakta anvisningarna i avsnittet Transport.

Norsk

Batteriets indikator for temperaturovervåkning

Batteriets temperaturovervåkning

Den røde LED-en blinker när du trykker på tasten eller på på-/av-bryteren (ved innsatt batteri): Batteriet er utenfor det tillatte driftstemperaturområdet.

Ved en temperatur over 70 °C utkobler batteriet til det er igjen i det tillatte driftstemperaturområdet.
