| Tuotetyyppi | Langaton sähköinen ruohonleikkuri |
| Merkki | Bosch |
| Malli | AdvancedRotak 36690 |
| Leikkuuleveys | 42 cm |
| Leikkuukorkeus | 25 – 80 mm (säädettävä) |
| Keräyssäiliön tilavuus | 50 litraa |
| Paino | 17,5 kg |
| Akun jännite | 36 V (Litiumioni) |
| Akun kapasiteetti (version mukaan) | 2,0 Ah / 4,0 Ah / 6,0 Ah |
| Toiminta-aika (4,0 Ah akulla) | Enintään 500 m² (hieno ja kuiva ruoho) |
| Äänenpainetaso | 73 dB(A) |
| Äänitehotaso | 87 dB(A) |
| Tärinä | < 2,5 m/s² |
| Lehtien keräystoiminto | Kyllä (suositeltu leikkuukorkeus max) |
| Säiliön täyttöasteen ilmaisin | Kyllä (LED-näyttö) |
| Ohjaustangon tyyppi | Taitettava kompaktiin säilytykseen |
| Säilytyslämpötila | -20 °C - +50 °C |
| Terien huolto | Vaihto Bosch-terällä (vääntömomentti 27 Nm) |
| Turvallisuus | Katkaisin, ylikuormitussuoja, terän pysäytys muutamassa sekunnissa |
| Mukana tulevat varusteet | Akku ja laturi (version mukaan), keräyssäiliö |
Usein kysytyt kysymykset - AdvancedRotak 36690 BOSCH
Käyttäjien kysymyksiä aiheesta AdvancedRotak 36690 BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruohonleikkuri PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi AdvancedRotak 36690 - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. AdvancedRotak 36690 merkiltä BOSCH.
KÄYTTÖOHJE AdvancedRotak 36690 BOSCH
fi Alkuperäiset ohjeet
Huomio! Lue seuraavat ohjeet tarkasti. Tutustu tuotteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.
Puutarhalaitteessa olevien tunnuskuvien selitykset
Yleiset varoitusohjeet.
Lue käyttöohje huolellisesti.
Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmi-
siä.
Varoitus: Pidä turvallinen etäisys tuotteeseen sen ollessa toiminnassa.
Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat teräviä. Suojele varpaat ja sora et menettäisi niitä.
Ennen puutarhalaitteen sää- töä tai puhdistusta, kun johto on juuttunut kiinni tai kun jä- tät puutarhalaitteen vaikka vain lyhyeksi aikaa ilman valvontaa, tulee se pysäyttää, ja virtapiirin katkaisin irrottaa.
Ei sopiva.

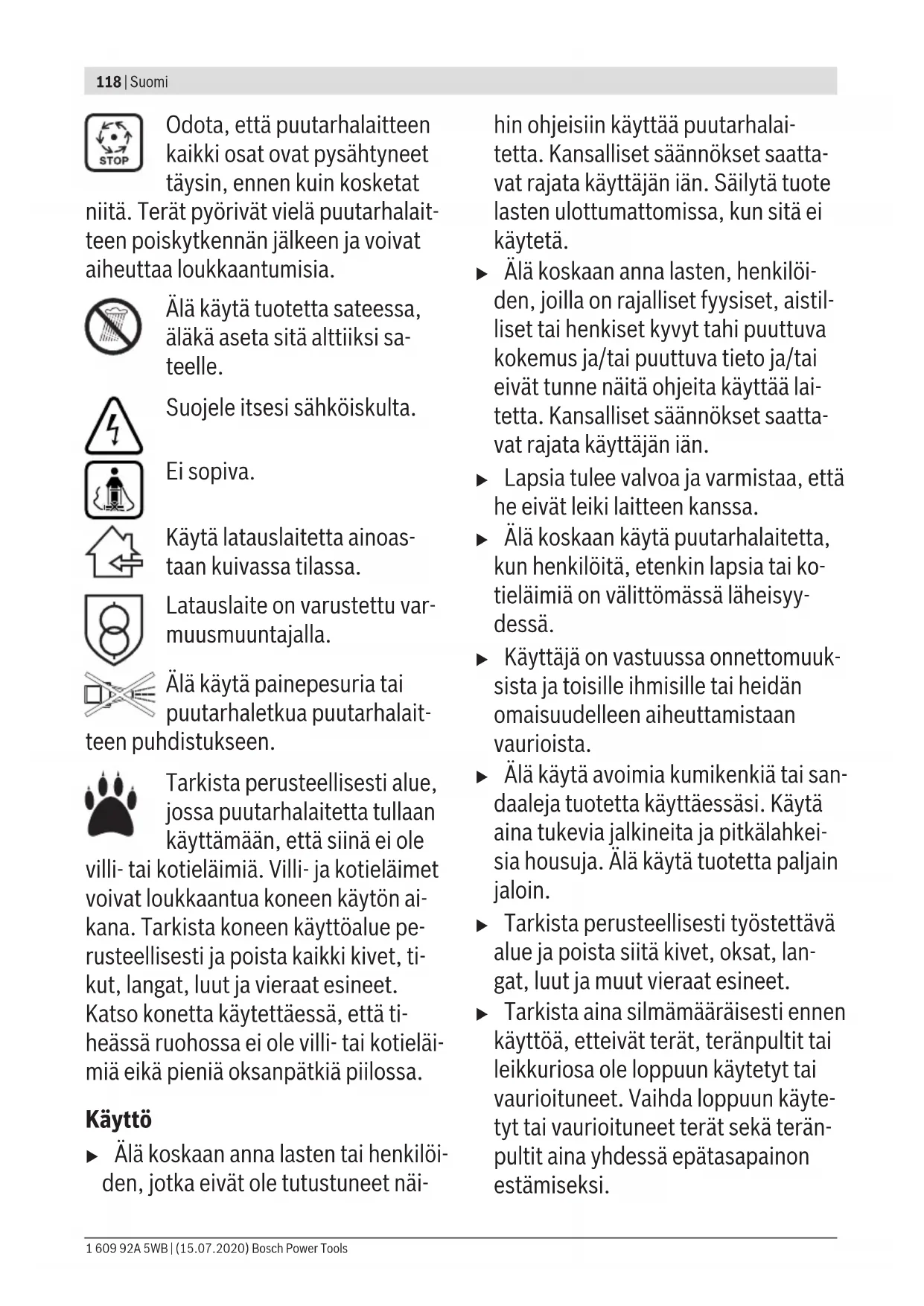

Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä. Terät pyörivät vielä puutarhalait- teen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.
Älä käytä tuotetta sateessa, äläkä aseta sitä alttiiksi sa-teelle.
Suojele itsesi sähköiskulta.
Ei sopiva.
Käytä latauslaitetta ainoastaan kuivassa tilassa.
Latauslaite on varustettu varmuusmuuntajalla.
Älä käytä painepesuria tai puutarhaletkua puutarhalaitteen puhdistukseen.
Tarkista perusteellisesti alue, jossa puutarhalaitetta tullaan käyttämään, että siinä ei ole villi- tai kotieläimiä. Villi- ja kotieläimet voivat loukkaantua koneen käytön aikana. Tarkista koneen käyttöalue perusteellisesti ja poista kaikki kivet, tikut, langat, luut ja vieraat esineet. Katso konetta käytettäessä, että tiheässä ruohossa ei ole villi- tai kotieläimiä eikä pieniä oksanpätkiä piilossa.
Käyttö
- Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näi-
hin ohjeisiin käyttää puutarhalai- tetta. Kansalliset säännökset saatta- vat rajata käyttäjän iän. Säilytä tuote lasten ulottumattomissa, kun sitä ei käytetä.
- Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistiliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita käyttää laitetta. Kansalliset säännökset saattavat rajata käyttäjän iän.
▶ Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen kanssa. - Älä koskaan käytä puutarhalaitetta, kun henkilöitä, etenkin lapsia tai kotieläimiä on välittömässä läheisyy-dessä.
Käyttäjä on vastuussa onnettomuiksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista. -
Älä käytä avoimia kumikenkiä tai sandaaleja tuotetta käyttäessäsi. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Älä käytä tuotetta paljain jaloin.
▶ Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet.
Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuun käytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi. -
Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa.
- Älä työskentele ruohonleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä.
▶ Vältä puutarhalaitteen käyttöä mä-rässä ruohossa.
▶ Kävele aina rauhallisesti, älä koskaan juokse. - Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkokoojasäiliötä.
▶ Suosittelemme käyttämään kuulonsuojaimia itsesi suojaamiseksi. - Älä käytä tuotetta, jos olet väsynyt tai sairas tahi alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
- Käyttö rinteessä saattaa olla vaarallista:
- Älä koskaan leikkaa erityisen jyr-kissä rinteissä.
- Varmista aina tukeva askellus kaltevalla pinnalla ja märässä ruohossa.
– Leikkaa kaltevissa pinnoissa poikit- tain rinteeseen nähden äläkä kos- kaan ylös- alaspäin.
Ole erityisen varovainen suunnanmuutoksissa rinteissä.
▶ Ole äärimmäisen varovainen kun liikut taaksepäin tai vedät puutarhalaitetta. - Työnnä leikatessa aina puutarhalaitetta eteenpäinäläkä koskaan vedä sitä kehoasi kohti.
▶ Terien täytyy olla pysähdyksissä, kun puutarhalaitetta tule kallistaa kulje-tusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa tai siirtää puutarhalaite työstettävälle alueelle tai siitä pois.
- Älä kallista puutarhalaitetta moottoria käynnistettäessä.
Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä.
- Älä pidä käsiä tai jalkoja lähellä pyöri-viä osia tai niiden alla.
▶ Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä ruohon pois-tovyöhykkeestä.
- Älä koskaan nosta tai kanna puutar-halaitetta moottorin käydessä.
▶ Tarkista, että puutarhalaite varastoinnissa seisoo kaikki 4 pyörää alustaa vasten.
▶ Nosta puutarhalaitetta ainoastaan käsikahvasta. Käsittele käsikahvaa varoen.
- Älä tee mitään muutoksia laittee-seen. Luvattomat muutokset voivat vaikuttaa laitteesi turvallisuuteen ja johtaa voimakkaampaan meluun ja värinään sekä huonoon tehoon.
Lehtien keräily
Lehtien keräilyterä on muotoiltu niin, että se pystyy nostamaan ylös syksyn lehtiä nurmikostasi. Jotta tämä toiminto johtaisi parhaaseen mahdollis-
seen tulokseen on noudatettava seu-raavaa:
- Kerää lehtiä ainoastaan suurimmalla leikkuukorkeudella.
- Kerää lehtiä ainoastaan nurmikoltasi.
– Tarkista työalue ennen lehtien keräämistä ja varmista, että ihmiset, kotieläimet, lasiesineet ja autot ovat etäällä.
Irrota virtapiirin katkaisin
– Aina kun poistut puutarhalaitteen luota.
- Ennen tukosten poistamista.
– Tarkistaessasi tai puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä.
– Törmättyäsi vieraaseen esineeseen; tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa.
– Jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti).
Huelto
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien pa- rissa tai läheisyydessä.
▶ Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta turvallinen työskentely puutarhalaitteen kanssa olisi taattu.
▶ Tarkista säännöllisesti ruohonkokoo-jasäiliön kunto ja kuluneisuus.
▶ Tarkista säännöllisesti ruohonkokoo-jasäiliön kunto ja kuluneisuus.
▶ Tarkista Tuote ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin.
- Käytä ainoastaan puutarhalaittee-seen tarkoitettuja leikkuuteriä.
▶ Varmista, että vaihto-osat ovat Bosch-tuotantoa.
▶ Varmista ennen puutarhalaitteen varastointia, että se on puhdas eikä siinä ole leikkuujäännöksiä. Puhdista tarvittaessa pehmeällä kuivalla harjalla.
Ohjeita akun optimaaliseen käsittelyyn
Varmista, että puutarhalaite on poiskytkettynä ja virtapiirin katkaisin irrotettu, ennen kuin asennat akun. Akun asennus puutarhalaitteeseen, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille.
Käytä ainoastaan kyseiseen puutarhalaitteeseen tarkoitettuja Bosch-akkuja. Muiden akkujen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
▶ Älä avaa akkua. Oikosulkuvaara.
Suojaa akku kuumuudelta esim. myös pitkä- aikaiselta auringonpaisteelta, tulelta, ve- deltä ja kosteudelta. Muuten syntyy räjähdys- vaara.
- Pidä irrallista akkua loitolla paperinliittimistä, koli- koista, avaimista, nauloista, ruuveista tai muista pie- nistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua höyryjä. Tuuleta alue ja hakeudu lääkäriin, mikäli oireita ilmaantuu. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen. - Älä oikosulje akkua. Syntyy räjähdysvaara.
▶ Suojaa akku kosteudelta ja vedeltä.
Säilytä akku vain lämpötilassa -20 °C ... 50 °C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon.
Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Latauslaitteiden turvallisuusohjeet
Lue kaikki turva- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.
Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.
- Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistiliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita käyttää la-tauslaitetta. Kansalliset säännökset saattavat rajata käyttäjän iän.
- Pidä lapsia silmällä. Täten varmistat, etteivät lapset leiki latauslaitteen kanssa.
▶ Lataa vain Boschin litiumioniakkuja, joiden kapasiteetti on vähintään 2,0 Ah (vähintään 10 akkukennoa). Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Älä lataa ei- uudelleenladattavia paristoja. Muutoin syntyy tulipalo- ja räjähdys- vaara.
Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.
▶ Pidä latauslaite puhtaana. Lika aiheuttaa sähköiskuvaaran.
Tarkista latauslaite, johto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä latauslaitetta, jos havaitset vaurioita. Älä avaa latauslaitetta itse. Anna vian korjaus vain valtuutetun sähköasentajan tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Vialli-
nen latauslaite, johto ja pistotulppa aiheuttavat sähköiskuvaaran.
- Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palonarassa ympäristössä. Palovaara, koska latauslaite kuumenee la-tauksen aikana.
- Älä peitä latauslaitteen tuuletusrakoja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti.
Korkeampaa sähköturvallisuutta varten suosittelemme käyttämään vikavirtakytkintä, jonka laukaisuvirta on korkeintaan 30 mA. Testaa vikavirtakytkintä aina ennen käyttöä.
Tunnusmerkit
Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käyttöä.
| Tunnusmerkki Merkitys | |
 | Liikesuunta |
 | Reaktiosuunta |
 | Käytä suojakäsineitä |
 | Paino |
| [198E] | Käynnistys |
| [2004] | Poiskytkentä |
| [2016] | Sallittu käsittely |
 | Kielletty menettely |
| CLICK | Kuuluva ääni |
| [3001] | Lisälaitteet/varaosat |
Määräystenmukainen käyttö
Puutarhalaite on tarkoitettu ruohonleikkuuseen yksityisalu-eella.
Puutarhalaite ei ole tarkoitettu pensaiden leikkuuseen, viimeistelyleikkuuseen, silppumiseen jne.
Puutarhalaite on tarkoitettu nurmikon leikkuuseen kehon korkeudella.
Tekniset tiedot
| Ruohonleikkuri AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| Tuotenumero | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 | |
| Nimellisjännite V 36 36 36 36 | |||||
| Teräkotelon leveys | cm 42 42 42 46 | ||||
| Leikkuukorkeus mm | 25 - 80 25 - 80 25 - 80 | ||||
| Ruohonkokooja-säilion tilavuus | I 50 50 50 50 | ||||
| PainoEPTA-Procedure01:2014 mu-kaan | kg 17,5 16,5 17,5 17,5 | ||||
| Sarjanumero katso ruohonleikkurin tyyppikilvestä | |||||
| sallittu ympäristölämpötila | |||||
| -ladattaessa °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| -käytön aikana °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| -varastoinnissa °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||||
| Akku Li-ioni Li-ioni Li-ioni Li-ioni | |||||
| Nimellisjännite V 36 36 36 36 | |||||
| Tuotenumero/kapasiteetti | |||||
| -2 607 336913/1 607 A3502V | Ah - | 2 x 2,0 - | - | ||
| -2 607 336915/2 607 337047 | Ah | 4,0 - | 4,0 | 4,0 | |
| -1 607 A35058 | Ah - | -- | - | ||
| Akkukennojen lukumäärä | |||||
| -2 607 336913/1 607 A3502V | -10 - | - | |||
| -2 607 336915/2 607 337047 | 20 - 20 20 | ||||
| -1 607 A35058 | -- | -- | |||
Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella.
Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella.
| Ruohonleikkuri | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Tuotenumero | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| Nimellisjännite | V | 36 | 36 | 36 | 36 |
| Ruohonleikkuri Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Teräkotelon leveys cm 46 46 42 46 | |||||
| Leikkuukorkeus mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Ruohonkokoojasäiliön tilavuus | I 50 50 50 50 | ||||
| Paino EPTA-Procedure 01:2014 mukaan | kg 17,5 17,5 17,5 17,5 | ||||
| Sarjanumero katso ruohonleikkurin tyyppikilvestä | |||||
| sallittu ympäristölämpötila | |||||
| -ladattaessa °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| -käytön aikana °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| -varastoinnissa °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||||
| Akku Li-ioni Li-ioni Li-ioni Li-ioni | |||||
| Nimellisjännite V 36 36 36 36 | |||||
| Tuotenumero/kapasiteetti | |||||
| -2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| -2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| -1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Akkukennojen lukumäärä | |||||
| -2 607 336 913/1 607 A35 02V | - | - | - | - | |
| -2 607 336 915/2 607 337 047 | - | -20 20 | |||
| -1 607 A35 058 | 20 20 | - | - | ||
| Latauslaite | AL 3620 CV | AL 36V-20 | |
| Tuotenumero | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 | |
| AU | 2 607 225 661 | 2 607 226 277 | |
| KO | 2 607 225 667 | 2 607 226 279 | |
| Latausvirta | A | 2,0 | 2,0 |
| Latausaika (akku purkautunut) | |||
| -2,0 Ah akku | min | 65 | 65 |
| -4,0 Ah akku | min | 125 | 125 |
| -6,0 Ah akku | min | 185 | 185 |
| Paino EPTA-Procedure 01:2014 mukaan | kg | 0,55 | 0,55 |
| Suojausluokka | ☐/II | ☐/II | |
Melu-/tärinätiedot
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Melupäästöarvot määritetty EN 60335-2-77 mukaan
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Laitteen tyypillinen A-painotettu äänen painetaso on:
| - Äänen painetaso dB(A) | 73 73 73 73 | |
| - Äänen tehotaso dB(A) | 87 87 87 87 | |
| - Epätarkkuus K dB | = 2,5 = 2,5 = 2,5 = 2,5 | |
| Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77 mukaan | ||
| - Värähtelynemis-sioarvo a_h | m/s ^2 | < 2,5 < 2,5 < 2,5 < 2,5 |
| - Epätarkkuus K m/s | ^2 | = 1,5 = 1,5 = 1,5 = 1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| 3 600 HB9 872 |
Melupäästöarvot määritetty EN 60335-2-77 mukaan
Laitteen tyypillinen A-painotettu äänen painetaso on:
| - Äänen painetaso dB(A) | 73 73 73 73 |
| - Äänen tehotaso dB(A) | 87 87 87 87 |
| - Epätarkkuus K dB | = 2,5 = 2,5 = 2,5 = 2,5 |
Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77 mukaan
| – Värähtelynemis-sioarvo ah | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | |
| – Epätarkkuus K m/s | 2 | = 1,5 = 1,5 = 1,5 = 1,5 |
Asennus ja käyttö
| Tehtävä Kuva Sivu | |
| VakiovarusteetA) | A 367 |
| Sankakahvan ylöskääntäminen | B 368 |
| Työkorkeuden asetus | |
| Ruohonkokoojasäiliön asennus/irrotus C 369 | |
| Leikkuukorkeuden asetus D 370 | |
| Akun asennus E 370 | |
| Käyttö- Asenna virtapiirin katkaisin- Käynnistä- Leikkaa- Pysäytä-Poista virtapiirin katkaisin | F 371 |
| Akun irrotus G 372 | |
| Työskentelyohje "leikkuu" | H 373 |
| Kokoojasäiliön täyttöasteen osoitus tyhjä/täynnä | I 374 |
| Sankakahvan kokoontaitto | J 375 |
| Teränhoito/teränvaihto | K 376 |
Tehtävä Kuva Sivu
| Lisälaitteen valinta | L 376 |
A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.
Käyttöönotto
Turvallisuussyistä
▶ Huomio! Pysäytä puutarhalaite, irrota virtapiirin katkaisin ja poista akku, ennen kuin suoritat säätö- tai puhdistustöitä. Sama sääntö pätee, jos liitäntäjohto on vaurioitunut, leikattu tai sotkeutunut.
▶ Terät pyörivät vielä muutaman sekunnin sen jälkeen, kun puutarhalaite on sammutettu.
▶ Varoitus: Älä kosketa pyörivää leikkuuterää.
Akun lataus
Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 0 °C – 35 °C. Täten akulle saavutetaan pitkä käyttöikä.
Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu elektronisella kennojen suojauksella "Electronic Cell Protection (ECP)" syväpurkautumisen estämiseksi. Jos akku on päässyt purkautumaan, suojakytkin kytkee laitteen pois päältä: Puutarhalaite ei toimi enää.
Älä paina käynnistyskytkintä enää sähkölaitteen automaattisen poiskytkennän jälkeen. Akku voi vaurioitua.
Noudata käytöstä poistetun akun hävitysohjeita.
Akun asennus ja irrotus
Ohje: Jos sopimattomia akkuja käytetään, saattaa se johtaa vikatoimintoihin tai laitteen vaurioitumiseen.
Aseta ladattu akku paikoilleen. Varmista, että akku on asennettu oikein.
Poista akku laitteesta painamalla akun vapautuspainiketta ja vetämällä akku ulos.
Lataustapahtuma
Lataustapahtuma alkaa heti, kun latauslaitteen verkkopisto- tulppa liitetään pistorasiaan ja akku samalla asetetaan la- tauslaitteeseen.
Älykkään lataustoiminnan ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla huomioiden akun lämpötila ja jännite.
Täten akkua säästetään ja se pysyy latauslaitteessa aina täydessä latauksessa.
Latauslaitteen (AL 3620 HV/ AL 3640 CV/AL 36V-20) näyttöelementtien merkitys
Pikalataus
Pikalataustapahtumasta ilmoitetaan vilkku-valla vihreällä akun latauksen merkkivalolla.
Akun näyttöelementti: Lataustapahtuman ai-
kana akun kolme vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun kolme vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LED:iä sammuu uudelleen.
Ohje: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta "Tekniset tiedot".
Akku ladattu
Akun latauksen vihreän LED:in pysyvä valo osoittaa, että akku on ladattu täyteen.
Lisäksi kuuluu n. 2 sekunnin aikana merkki-
ääni, joka viestittää akun olevan täysin ladattu.
Akun voi tällöin heti ottaa käyttöön.
Ilman asennettua akkua jatkuva valo akun latauksen merkkivalossa osoittaa, että pistotulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis.
Akun lämpötila on alle 0°C tai yli 45°C
Jatkuvasti palava akun punainen latauksen merkkivalo ilmoittaa, että akun lämpötila on sallitun latauslämpötila-alueen ulkopuolella,
katso luku "Tekniset tiedot". Heti, kun sallittu lämpötila-alue
on saavutettu, latauslaite kytkee automaattisesti pikalatauk- selle.
Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syttyy akun punainen LED, kun se asennetaan latauslaittee-seen.
Lataus ei ole mahdollinen
Jos lataustapahtuman aikana syntyy muu häi- riö osoitetaan tämä LED-näytön punaisella vilkkuvalolla.
Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole mahdollinen (katso kappale "Vianetsintä").
Latausohjeita
Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tekniseen vikaan.
Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.
Ota huomioon hävitysohjeet.
Akun jäähdytys (Active Air Cooling)
Latauslaitteeseen sisäänrakennettu tuuletinohjaus valvoo asennetun akun lämpötilaa. Jos akun lämpötila on yli 30 °C, akku jäähdytetään optimaaliseen lämpötilaan tuulettimen avulla. Kytketty tuuletin aiheuttaa tuuletinmelua.
Jos tuuletin ei toimi, akun lämpötila on optimaalisessa la- tauslämpötilassa tai tuuletin on rikki. Tässä tapauksessa akun latausaika pitenee.
Työskentelyohjeita
Akun latauksen merkkivalo
Akussa on latausvalvontanäyttö, joka osoittaa akun varaustilan. Latausvalvontanäytössä on 3 vihreää LED:iä.
Käynnistä lataustilan näyttö painamalla lataustilan näytön painiketta. Noin 5 sekunnin kuluttua lataustilan näyttö sammuu itsestään.
Lataustilaa voidaan tarkistaa myös akun ollessa irrotettuna.
| LED-merkkivalo Akun kapasiteetti |
| 3 vihreä LED palaa jatkuvasti ≥ 2/3 |
| 2 vihreä LED palaa jatkuvasti ≥ 1/3 |
| 1 vihreä LED palaa jatkuvasti ≤ 1/3 |
| 1 vihreä LED vilkkuu Varalla |
Jos painiketta painettaessa ei yhtään LED:iä syty, on akku viallinen, ja se täytyv vaihtaa.
Turvallisuussyistä voidaan akun lataustilan tarkistus suorittaa vain puutarhalaitteen ollessa pysähdyksissä.
Lataustapahtuman aikana akun kolme vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun kolme vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LED:iä sammuu uudelleen.
Akun lämpötilanvalvonnan näyttö
Lämpötilanvalvonnan punainen LED viestittää, että akku tai puutarhalaitteen elektroniikka (asennetulla akulla) ei ole parhaalla lämpötila-alueella. Tässä tapauksessa puutarhalaite ei toimi tai toimii vajaalla teholla.
Akun lämpötilanvalvonta
Punainen LED vilkkuu painettaessa painiketta tai käynnistyskytkintä (asennetulla akulla): Akun lämpötila on sallitun käyttölämpötila-alueen ulkopuolella.
Yli 70 °C lämpötilassa akku kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.
Puutarhalaitteen elektroniikan lämpötilanvalvonta
Punainen LED palaa pysyvästi, kun käynnistyskytkintä painetaan: Puutarhalaitteen elektroniikan lämpötila on alle 5°C tai yli 75°C.
Yli 90 °C lämpötilassa puutarhalaitteen elektroniikka kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.
Leikkuuteho (akun käyttöaika)
Leikkuuteho (akun käyttöaika) riippuu nurmikon ominaisuiksista, ruohon tiheydestä, kosteudesta, pituudesta ja leikkuukorkeudesta.
Puutarhalaitteen tiheä käynnistys ja pysäytys ruohonleikkuun aikana vähentää niinikään leikkuutehoa (akun käyttöaikaa).
Leikkuutehon (akun käyttöajan) optimoimiseksi, on suositeltavaa leikata nurmikko useammin, suurentaa leikkuukorkeutta ja liikkua kohtuullisella nopeudella.
Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuutehon yhteyden kolmen akun puitteissa.
Leikkuuolosuhteet
Hyvin ohut, kuiva ruoho
| Leikkuuteho | |
| 2,0 Ah akku 250 m | ^2 asti |
| 4,0 Ah akku 500 m | ^2 asti |
| 6,0 Ah akku 750 m | ^2 asti |
Käyttöajan pidentämiseksi voit hankkia lisäakun Bosch-puutarhatuotteiden sopimusmyymälän kautta.
Vianetsintä
Oire Mahdolliset syyt Korjaustoimenpide
| Moottori ei käynnisty Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen | ||
| Akku on purkautunut Lataa akku | ||
| Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä | ||
| Ruoho on liian pitkä Suurin sallittu ruohon korkeus on 30 cm suurem-malla korkeussäädöllä | ||
| Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus | ||
| Virtapiirin katkaisinta ei ole asennettu oikein/ko-konaan | Asenna oikein | |
| Puutarhalaite käy kat-konaisesti | Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen | |
| Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus | ||
| Puutarhalaite jättää epätasaisen leikkuujäl-jenja/taimoottori käy raskaasti | Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus | |
| Terä on tylsä | Terän vaihto (katso kuva K) | |
| Tukkeutuma mahdollinen Pysäytä puutarhalaite ja irrota virtapiirin katkaisin | ||
| Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) | ||
| Terä asennettu väärinpäin Asenna terä oikeinpäin | ||
Oire Mahdolliset syyt Korjaustoimenpide
| Puutarhalaitteen käyn-nistyksen jälkeen terä ei pyöri | Ruoho tukkii terän Pysäytä puutarhalaite ja irrota virtapiirin katkaisin | |
| Poista tukos (käytä aina puutarhakäsineitä) | ||
| Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (27 Nm) | ||
| Voimakas värinä/melu | Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (27 Nm) | |
| Terä on vahingoittunut | Terän vaihto (katso kuva K) | |
Akku ja latauslaite
Vian oire Mahdolliset syyt Korjaustoimenpide
| Akun latauksen punai- nen merkkivalo vilkkuu Lataus ei ole mahdolli- nen | Akku on asennettu väärin Asenna akku oikein latauslaitteeseen | |
| Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, vaihda tar- vittaessa akku uuteen | ||
| Akku on viallinen Vaihda akku uuteen | ||
| Akun latauksen merkki- valot eivät pala | Latauslaitteen verkkopistotulppaa ei ole liitetty (oikein) | Liitä pistotulppa (kunnolla) pistorasiaan |
| Pistorasia, verkkojohto tai latauslaite on viallinen | Tarkista verkkojännite, anna Bosch-sopimushuoll- lon tarkistaa latauslaite | |
Hoito ja huolto
Akun hoito
▶ Huomio! Pysäytä puutarhalaite, avaa virtapiirin katkaisin ja irrota akku ja ruohonkokoojasäiliö, ennen kuin suoritat säätö- tai puhdistustöitä.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä.
Akun optimaalisen hyödyn takaamiseksi, ota huomioon seuraavat ohjeet ja toimenpiteet:
- Suojaa akku kosteudelta ja vedeltä.
– Säilytä akku vain lämpötilassa -20 °C ... 50 °C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon.
– Säilytä akku erikseen, eikä puutarhalaitteessa. - Älä jätä akkua puutarhalaitteeseen suoraan auringonpaisteeseen.
- Akun optimaalinen säilytyslämpötila on 5 °C.
– Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakaspalvelun yhteystiedot löydät kohdasta:
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.
Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton.
Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Noudata myös mahdollisia pidemmälle meneviä kansallisia määräyksiä.
Hävitys
Toimita puutarhalaitteet, akut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jätteiden kierrätykseen.
Älä heitä puutarhalaitteita tai akkuja/paristoja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkö- ja elektroniikkalaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
Akut/paristot:
Litiumioni:
Katso ohjeita kappaleessa Kuljetus.
