Produkttype	Trådløs elektrisk plæneklipper
Mærke	Bosch
Model	AdvancedRotak 36690
Klippebredde	42 cm
Klippehøjde	25 – 80 mm (justerbar)
Opsamlingsbeholder volumen	50 liter
Vægt	17,5 kg
Batterispænding	36 V (Lithium-Ion)
Batterikapacitet (alt efter version)	2,0 Ah / 4,0 Ah / 6,0 Ah
Driftstid (med 4,0 Ah batteri)	Op til 500 m² (fint og tørt græs)
Lydtryksniveau	73 dB(A)
Lydeffektniveau	87 dB(A)
Vibration	< 2,5 m/s²
Løvopsamlingsfunktion	Ja (anbefalet maks. klippehøjde)
Beholder færdigmelder	Ja (LED-indikator)
Styrtype	Sammenklappelig til kompakt opbevaring
Opbevaringstemperatur	-20 °C til +50 °C
Vedligeholdelse af kniv	Udskiftning med Bosch original kniv (tilspændingsmoment 27 Nm)
Sikkerhed	Afbryder, overbelastningsbeskyttelse, knivstop inden få sekunder
Medfølgende tilbehør	Batteri og oplader (alt efter version), opsamlingsbeholder

Ofte stillede spørgsmål - AdvancedRotak 36690 BOSCH

Hvordan justerer jeg klippehøjden på Bosch AdvancedRotak 36690?

Klippehøjden justeres manuelt via et håndtag eller en drejeknap. Se figur D i brugervejledningen. Justeringsområdet går fra 25 mm til 80 mm.

Hvilket batteri skal jeg bruge til denne plæneklipper?

Brug udelukkende kompatible Bosch Lithium-Ion 36 V batterier, såsom modellerne 2,0 Ah, 4,0 Ah eller 6,0 Ah. Brug aldrig andre batterier.

Hvordan oplader jeg batteriet til plæneklipperen?

Sæt batteriet i den passende Bosch oplader (AL 3620 CV eller AL 36V-20). Tilslut opladeren til en stikkontakt. Den grønne LED blinker under opladning og lyser konstant, når batteriet er fuldt opladet.

Hvordan udskifter jeg kniven på plæneklipperen?

Afbryd batteriet og afbryderen. Brug handsker. Skru den centrale møtrik af (tilspændingsmoment 27 Nm ved genmontering). Udskift kniven med en original Bosch kniv. Se figur K i brugervejledningen.

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontrollér, at batteriet er opladet og korrekt indsat, at afbryderen er aktiveret, og at græshøjden ikke overstiger 30 cm. Hvis problemet fortsætter, kontakt Bosch kundeservice.

Hvordan tolker jeg beholderen færdigmelder?

En LED-indikator på opsamlingsbeholderen viser fyldningsgraden. Når beholderen er fuld, vises et visuelt signal. Tøm beholderen for at fortsætte klipningen.

Kan jeg bruge plæneklipperen på en skråning?

Ja, men klip på tværs af skråningen, undgå meget stejle skråninger, og vær forsigtig på vådt græs for at undgå at miste balancen.

Hvordan rengør jeg plæneklipperen efter brug?

Afbryd batteriet. Brug en blød børste til at fjerne græsrester. Brug aldrig højtryksrenser eller haveslange. Rengør batteriets ventilationsåbninger.

Hvad betyder den røde LED, der blinker på batteriet?

Den røde LED blinker, når batteriet er uden for det tilladte temperaturinterval (0°C til 45°C under opladning, -20°C til 50°C under opbevaring). Lad batteriet nå stuetemperatur.

Hvor finder jeg reservedele til AdvancedRotak 36690?

Reservedele (knive, batterier, opladere) fås hos Bosch kundeservice og på www.bosch-pt.dk. Angiv apparatets 10-cifrede reference.

BRUGSANVISNING AdvancedRotak 36690 BOSCH

Sikkerhedsinstrukser

Bemærk! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med produktets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug.

Forklaring af symboler på haveredskabet

Generel sikkerhedsadvarsel.

Læs brugsanvisningen.

Pas på, at personer i nærhe- den ikke kommer til skade på grund af fremmedlegemer, ges væk.

Advarsel: Hold god afstand til produktet, när det arbejder.

Vær forsigtig: Berør ikke de roterende knive. Knivene er skarpe. Pas på tæerne og fin-

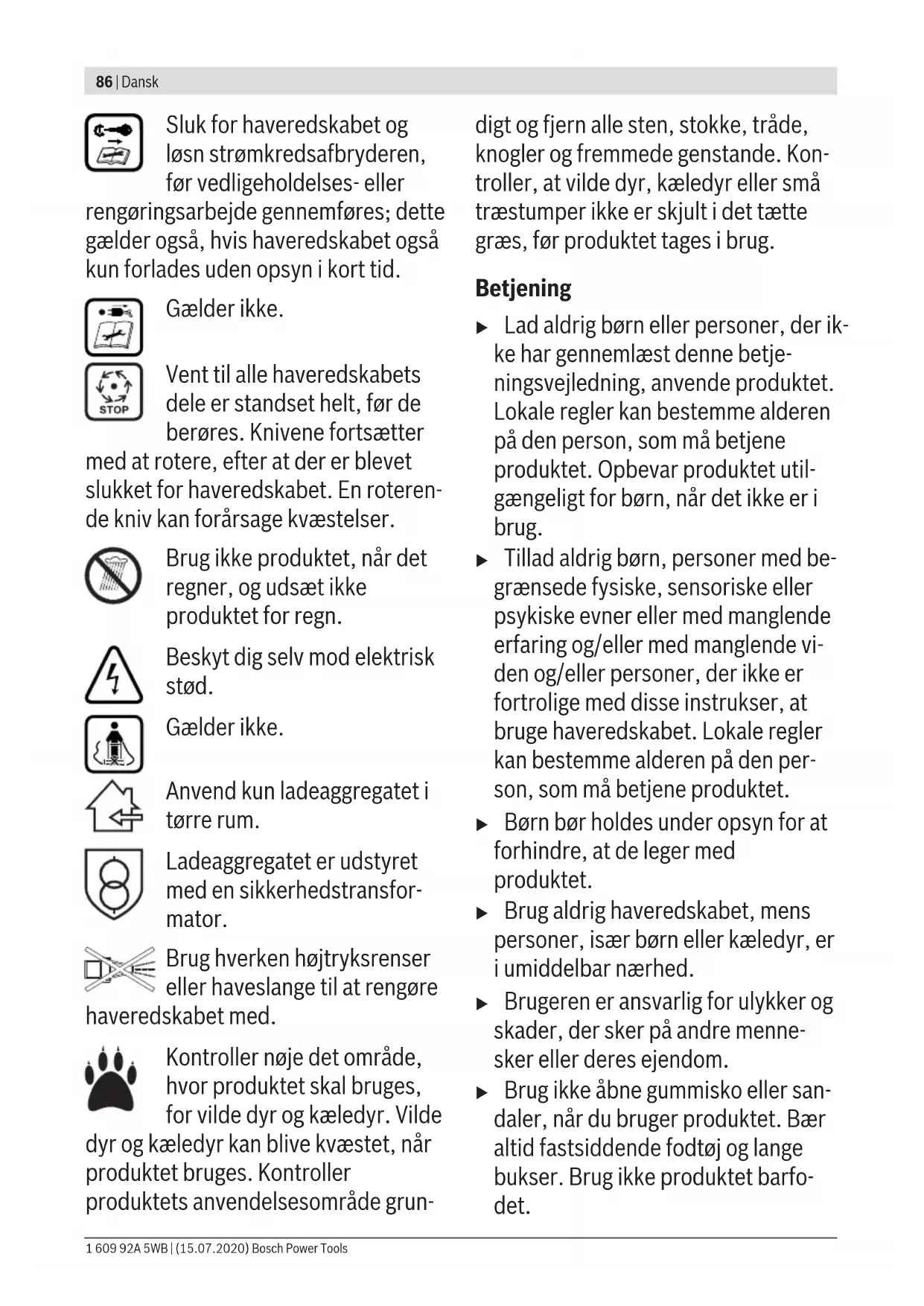

Sluk for haveredskabet og løsn strømkredsafbryderen, før vedligeholdelses- eller rengøringsarbejde gennemføres; dette gælder også, hvis haveredskabet også kun forlades uden opsyn i kort tid.

Gælder ikke.

Vent til alle haveredskabets dele er standset helt, før de berøres. Knivene fortsætter med at rotere, efter at der er blevet slukket for haveredskabet. En roterende kniv kan forårsage kvæstelser.

Brug ikke produktet, når det regner, og udsæt ikke produktet for regn.

Beskyt dig selv mod elektrisk stød.

Gælder ikke.

Anvend kun ladeaggregatet i tørre rum.

Ladeaggregatet er udstyret med en sikkerhedstransformator.

Brug hverken højtryksrenser eller haveslange til at rengøre haveredskabet med.

Kontroller nøje det område, hvor produktet skal bruges, for vilde dyr og kæledyr. Vilde dyr og kæledyr kan blive kvæstet, när produktet bruges. Kontroller produktets anvendelsesområde grun-

digt og fjern alle sten, stokke, tråde, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller små træstumper ikke er skjult i det tætte græs, før produktet tages i brug.

Betjening

Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende produktet. Lokale regler kan bestemme alderen på den person, som må betjene produktet. Opbevar produktet utilgængeligt for børn, när det ikke er i brug.
▶ Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende vi-den og/eller personer, der ikke er fortrolige med disse instrukser, at bruge haveredskabet. Lokale regler kan bestemme alderen på den per-son, som må betjene produktet.
▶ Børn bør holdes under opsyn for at forhindre, at de leger med produktet.
▶ Brug aldrig haveredskabet, mens personer, især børn eller kæledyr, er i umiddelbar nærhed.
Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom.
Brug ikke åbne gummisko eller sandaler, när du bruger produktet. Bær altid fastsiddende fodtøj og lange bukser. Brug ikke produktet barfo-det.

▶ Undersøg det område, der skal bearbejdes, og fjern sten, pinde, ståltråd, kødben og andre fremmedlegemer.
- Kontrollér altid inden brug, at knivene, knivboltene og klippeenheden ikke er slidte eller beskadigede. Udskift altid slidte eller beskadigede knive samt knivbolte sammen for at undgå ubalance.
▶ Slå kun græs i dagslys eller i god kunstig belysning.
Arbejd ikke med græsslåmaskinen, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr.
▶ Haveredskabet må helst ikke anvendes i vådt græs.
▶ Gå altid, løb aldrig.
Brug aldrig haveredskabet med defekte beskyttelsesanordninger, afdækninger eller uden sikkerhedsudstyr som f.eks. udkastningsskærm og/eller græsboks.
Det anbefales at bruge høreværn af hensyn til din egen beskyttelse.
Brug ikke produktet, hvis du er træt eller syg, har nydt alkohol eller er påvirket af euforiserende stoffer eller medicin.
Det kan være farligt at arbejde på skråninger:

- Slå aldrig græs på alt for stejle skråninger.

- Man skal altid passe på ikke at miste fodfæstet på skråninger eller vådt græs.

- Slå altid græs på tværs af skråninger aldrig op og ned.

- Vær altid meget forsigtig, når du vender.

▶ Vær altid meget forsigtig, når ha-veredskabet kører tilbage eller trækkes.
- Skub altid haveredskabet frem under græsslåningen og træk det aldrig hen mod kroppen.
▶ Knivene skal stå stille, när haveredskabet vippes til transport, när der køres hen over andre overflader end græs og ved transport af haveredskabet til og fra det område, hvor plænen skal slås.
▶ Vip ikke haveredskabet, när motoren startes.
▶ Tænd for haveredskabet som be- skrevet i betjeningsvejledningen og sørg for, at dine fødder er tilstrække- ligt langt væk fra roterende dele.
Anbring ikke hænder eller fødder i nærheden af eller under roterende dele.
▶ Hold afstand til udkastningszonen, när haveredskabet kører.
▶ Løft eller bær aldrig haveredskabet, när motoren kører.
▶ Sørg for, at haveredskabets 4 hjul står på jorden, när det opbevares.
▶ Løft kun haveredskabet med bæregrebet. Behandl bæregrebet forsigtigt.
▶ Udfør ikke ændringer på produktet. Ikke tilladte ændringer kan forringe dit produkts sikkerhed, føre til mere støj og større vibrationer og dårlig ydelse.

Løvsamling

Løvsamlekniven er formet på en sådan måde, at den kan samle efterårsløv op fra din græsplæne. For at denne funktion kan sikre et optimalt resultat skal følgende overholdes:

• Saml kun løv ved maks. slåhøjde.
• Saml kun løv på din græsplæne.
• Inspicer arbejdsfladen, før løv samles, og hold mennesker, husdyr, glasgenstande og biler på afstand.

Strømkredsafbryder løsnes

• Altid før du fjerner dig fra haveredskabet.
• Inden man fjerner en blokering.
• Før du kontrollerer, rengør eller arbejder på haveredskabet.
• Efter at man har ramt et fremmedlegeme; kontrollér straks haveredskabet for beskadigelser og skift kniven, hvis det er nødvendigt.
• Hvis haveredskabet begynder at vibrere unormalt meget (kontrollér omgående).

Vedligeholdelse

▶ Brug altid havehandsker, hvis du håndterer eller arbejder i nærhe- den af skarpe knive.
▶ Sikr, at alle møtrikker, bolte og skruer sidder rigtigt, så det er muligt at arbejde sikkert med produktet.
- Kontrollér græsboksens tilstand og slidniveau med regelmæssige mellemrum.

• Kontrollér græsboksens tilstand og slidniveau med regelmæssige mellemrum.
• Kontrollér produktet og erstat for en sikkerheds skyld slidte eller beskadigede dele.
  ▶ Brug udelukkende de specielle knive til haveredskabet.
  ▶ Sørg for kun at montere reservedele, der er godkendt af Bosch.
  Sikr før opbevaringen, at produktet er rent og fri for rester. Rengør det med en blød, tør børste efter behov.

Sikkerhedsinstrukser og henvisninger til optimal håndtering af akkuen

Sikre, at haveredskabet er slukket, og at strømkreds- afbryderen er løsnet, før akkuen sættes i. Der kan opstå uheld, hvis en akku sættes i et haveredskab, der er tændt.
Brug kun Bosch akkuer, der er beregnet til dette haveredskab. Brug af andre akkuer kan føre til kvæstelser og er forbundet med brandfare.
- Åbn ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler), brand, vand og fugtighed. Fare for eksplosionsfare.

Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger eller brand.
▶ Beskadiges akkuen eller bruges den forkert, kan der sive dampe ud. Udluft området og gå til læge, hvis du fø- ler dig utilpas. Dampene kan irritere luftvejene.
Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Kortslut ikke akkuen. Fare for eksplosionsfare.
▶ Beskyt akkuen mod fugtighed og vand.

▶ Opbevar kun haveredskabet og akkuen ved temperaturer mellem -20 °C og 50 °C. Lad f.eks. ikke akkuen blive liggende i bilen om sommeren.
▶ Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Sikkerhedsinstrukser for ladeaggregater

Læs alle sikkerhedsinstrukser og instrukser. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorli-

ge kvæstelser.

Opbevar alle sikkerhedsinstrukser og instrukser til senere brug.

Brug kun ladeaggregatet, hvis du er i stand til at vurdere alle funktioner 100% og gennemføre dem uden indskrænkninger eller har modtaget tilsvarende instruktioner.

▶ Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende vi-den og/eller personer, der ikke er fortrolige med disse instrukser, at bruge ladeaggregatet. Lokale regler kan bestemme alderen på den person, som må betjene produktet.

▶ Hold børn under opsyn. Dermed sikres det, at børn ikke leger med ladeaggregatet.

▶ Oplad kun Bosch Li-lon-akkuer med en kapacitet fra 2,0 Ah (fra 10 akku-celler). Akku-spændingen skal passe til ladeaggregatets akku-ladespænding. Forsøg ikke at oplade akkuer, der ikke kan genoplades. I modsat fald er der risiko for brand og eksplosion.

Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i lade-aggregatet øger risikoen for elektrisk stød.

▶ Hold laderen ren. Ved tilsmudsning er der fare for elektrisk stød.

- Kontrollér altid ledning og stik før anvendelse af laderen. Brug ikke laderen, hvis den er beskadiget. Åbn aldrig laderen på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladere, ledninger og stik øger risikoen for elektrisk stød.

Brug ikke laderen på et letantændeligt underlag (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Der er brandfare på grund af den opvarmning af laderen, der forekommer under ladning.

▶ Undlad at tildække ladeaggregatets udluftningsåbninger. Ellers kan ladeaggregatet blive overophedet og ikke længere fungere korrekt.

▶ ∅get elektrisk sikkerhed opnås ved at bruge en FI-kontakt (HFI-relæ) med en max. brydestrøm på 30 mA. Kontrollér altid FI-kontakten før brug.

Symboler

De efterfølgende symboler er af betydning for at kunne læse og forstå betjeningsvejledningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af produktet.

Symbol Betydning
	Bevægelsesretning
	Reaktionsretning
	Brug beskyttelseshandsker
[024C]	Vægt
###	Tænding
###	Slukning
###	Tilladt handling
	Forbudt handling
CLICK	Hørbar støj
###	Tilbehør/reservedele

Beregnet anvendelse

Haveredskabet er beregnet til græsslåning i private haver.

Haveredskabet er ikke beregnet til at klippe hække, trimme, småhakke osv.

Haveredskabet er beregnet til græsslåning i jordhøjde.

Tekniske data

Plæneklipper AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Varenummer		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Netspænding V 36 36 36 36
Bredde på kniv-hus	cm 42 42 42 46
Slåhøjde mm 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 25 - 80 150 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 17,5 16,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 16,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,
Volumen, græs-boks	I 50 50 50 50
Vægt svarer til EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,	se typeskilt på haveredskabet
Serienummer(Serial Number)
tilladt omgivelsestemperatur
- ved opladning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ...
- ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ...
- ved opbeva-ring	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -
Akku Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion
Netspænding V 36 36 36 36 36
Varenummer/kapacitet
- 2 607 336913/1 607 A3502V	Ah -	2 x 2,0 - -
- 2 607 336915/2 607 337047	Ah	4,0 -	4,0	4,0
- 1 607 A35058	Ah - - - -
Antal akkuceller
- 2 607 336913/1 607 A3502V		- 10 - -
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		- - - -

Alle værdier i denne vejledning blev målt til brug under eller indtil 2000 meters højde over havets overflade.

Alle værdier i denne vejledning blev målt til brug under eller indtil 2000 meters højde over havets overflade.

Plæneklipper		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Varenummer		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Plæneklipper Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Netspænding V 36 36 36 36
Bredde på knivhus cm 46 46 42 46
Slåhøjde mm 25 - 80 25 - 80 25 - 80
Volumen, græsboks I 50 50 50 50
Vægt svarer til EPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Serienummer (Serial Number)				se typeskilt på haveredskabet
tilladt omgivelsestemperatur
- ved opladning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- ved opbevaring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akku Li-Ion	Li-Ion	Li-Ion	Li-Ion
Netspænding V 36 36 36 36
Varenummer/kapacitet
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Antal akkuceller
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Ladeaggregat		AL 3620 CV	AL 36V-20
Varenummer	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Ladestrøm	A	2,0	2,0
Ladetid (tom akku)
- Akku med 2,0 Ah	min	65	65
- Akku med 4,0 Ah	min	125	125
- Akku med 6,0 Ah	min	185	185
Vægt svarer tilEPTA-Procedure 01:2014	kg	0,55	0,55
Beskyttelsesklasse		☐/II / II	☐

Støj-/vibrationsinformation

	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Støjemissionsværdier beregnet iht. EN 60335-2-77

Produktets A-vægtede støjniveau er typisk:

– Lydtrykniveau dB(A)	73 73 73 73
– Lydeffektniveau dB(A)	87 87 87 87
– Usikkerhed K dB	= 2,5 = 2,5 = 2,5 = 2,5
Samlede vibrationsværdier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 60335-2-77
– Vibrationseksponering ah	m/s ^2	< 2,5 < 2,5 < 2,5 < 2,5
– Usikkerhed K m/s	^2	= 1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872

Støjemissionsværdier beregnet iht. EN 60335-2-77

Produktets A-vægtede støjniveau er typisk:

– Lydtrykniveau dB(A)	73 73 73 73
– Lydeffektniveau dB(A)	87 87 87 87
– Usikkerhed K dB	= 2,5 = 2,5 = 2,5 = 2,5
Samlede vibrationsværdier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 60335-2-77
– Vibrationseksponering ah	m/s ^2	< 2,5 < 2,5 < 2,5 < 2,5
– Usikkerhed K m/s	^2	= 1,5 = 1,5 = 1,5 = 1,5

Montering og drift

Handlinger, der skal gennemføres Fig. Side
LeveringsomfangA)	A 367
Bøjlegreb klappes op	B 368
Arbejdshøjde indstilles
Græsboks sættes i/tages af C 369
Slåhøjde indstilles D 370
Akku sættes i E 370
Drift	F 371
- strømkredsafbryder sættes i
- Tænding
- Græsslåning
- Slukning
- strømkredsafbryder fjernes
Fjernelse af akku G 372
Arbejdshenvisning "slåning" H 373
Niveau græsboks tom/fuld	I 374
Bøjlegreb klappes sammen	J 375

Handlinger, der skal gennemføres Fig. Side

Knivvedligeholdelse/knivskift	K 376
Valg af tilbehør	L 376

A) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Ibrugtagning

Bemærk! Sluk for haveredskabet, løsn strømkredsaf-bryderen og fjern akkuen, før vedligeholdelses- eller rengøringsarbejde gennemføres. Gør det samme, hvis kontaktledningen er beskadiget, hvis der er blevet skåret i den eller hvis den har viklet sig sammen.
▶ Når haveredskabet slukkes, roterer knivene i endnu et par sekunder.
▶ Vær forsigtig: Berør ikke den roterende skærekniv.

Akku lades

Akkuen er udstyret med en temperaturovervågning, som kun tillader ladning i et temperaturområde mellem 0 °C og 35 °C. Derved opnås en lang levetid for akkuen.

Bemærk: Akkuen er delvist opladet, när den udleveres. For at sikre at akkuen fungerer 100%, lades akkuen fuldstændigt i ladeaggregatet för første ibrugtagning.

Li-lon-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-Ion-akkuen er beskyttet mod dybafladning via „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes produktet med en beskyttelseskontakt: Haveredskabet arbejder ikke mere.

Tryk ikke mere på start-stop-kontakten efter automatisk slukning af produktet. Akkuen kan blive beskadiget.

Læs og overhold henvisningerne mht. bortskaffelse af akkuen.

Akku sættes i/tages ud

Bemærk: Anvendes ikke egnede akkuer, kan dette føre til fejlfunktioner eller til beskadigelse af produktet.

Sæt den opladte akku i. Sikr, at akkuen er sat rigtigt i.

Akkuen tages ud af produktet ved at trykke på akku-udløserknappen og trække akkuen ud.

Opladning

Opladningen starter, så snart ladeaggregatets netstik sættes i stikdåsen og akkuen placeres i ladeaggregatet.

Den intelligente ladeproces gør, at akkuens ladetilstand automatisk erkendes, og at den optimale ladestrøm vælges, afhængigt af akkutemperatur og akkuspænding.

Derved skånes akkuen, desuden er den altid opladet 100%, när den opbevares i ladeaggregatet.

Betydning af de forskellige displayelementer på ladeaggregatet (AL 3620 CV/AL 3640 CV/AL 36V-20)

Hurtig opladning

Lynopladningen signaliseres ved, at den grønne akku-kontrollampe blinker.

Lampeelement på akkuen: Under opladningen

lyser og slukker akkuens tre grønne LED-lamper kort en ad gangen. Akkuen er helt opladet, når de tre grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at akkuen er helt opladet, slukker de tre grønne LED-lamper.

Bemærk: Hurtigopladningen er kun mulig, hvis akkuens temperatur er i det tilladte ladetemperaturområde, se afsnit "Tekniske data".

Akku opladet

Når den grønne LED-lampe lyser konstant, betyder det, at akkuen er helt opladet.

Der høres desuden en signaltone i ca. 2 sekun-

der, hvilket signaliserer, at akkuen er 100% opladt.

Herefter kan akkumulatoren tages ud til øjeblikkelig brug.

Er akkuen ikke sat i, betyder konstant lys i LED-lampen, at netstikket er sat i stikdåsen, og at ladeaggregatet er klart.

Akku-temperatur under 0 °C eller over 45 °C

Når den røde LED-lampe lyser konstant, betyder det, at akkuens temperatur er uden for det tilladte ladetemperaturområde, se afsnit "Tek-

niske data". Så snart det tilladte temperaturområde er nået, skifter ladeaggregatet automatisk til lynopladning.

Er akkuens temperatur uden for det tilladte ladetemperatu-område, lyser akkuens røde LED-lampe, när akkuen sættes i ladeaggregatet.

Opladning er ikke mulig

Hvis opladningen ikke er mulig på grund af en anden fejl, signaliseres dette ved, at den røde LED-lampe blinker.

Opladningen kan ikke starte, og det er ikke muligt at oplade akkuen (se afsnit "Fejlsøgning").

Tips vedr. opladning

Ladeaggregatet kan blive varmt, hvis det oplades hele tiden, eller en opladningscyklus følger den næste uden afbrydelser. Dette er dog uden betydning, og er ikke tegn på en teknisk defekt af ladeaggregatet.

Når driftstiden efter opladningen forkortes væsentligt, er det tegn på, at akkuen er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Akku-køling (Active Air Cooling)

Blæserstyringen, der er integreret i ladeaggregatet, overvåger temperaturen af det isatte batteri. Ligger akkutemperaturen over 30 °C, køles akkuen til den optimale ladetemperatur vha. en ventilator. Den tændte blæser afgiver blæserstøj.

Hvis blæseren ikke kører, ligger batteritemperaturen i det optimale ladetemperaturområde, eller blæseren er defekt. I dette tilfælde forlænges akkuens ladetid.

Arbejdsanvisninger

Akku-ladeindikator

Akkuen er udstyret med en ladetilstandsindikator, der viser akkuens ladetilstand. Ladetilstandsindikatoren består af 3 grønne LED-lamper.

Betjen tasten til ladetilstandsindikatoren for at aktivere ladetilstandsindikatoren. Ladetilstandsindikatoren slukker automatisk efter ca. 5 sekunder.

Ladetilstanden kan også kontrolleres, när akkuen er fjernet.

LED-lampe Akku-kapacitet
Konstant lys 3 grøn LED-lampe	≥ 2/3
Konstant lys 2 grøn LED-lampe	≥ 1/3
Konstant lys 1 grøn LED-lampe	≤ 1/3
Blinklys 1 grøn LED-lampe Reserve

Lyser der ikke nogen LED-lampe, när der trykkes på tasten, er akkuen defekt og skal skiftes.

Af sikkerhedstekniske grunde kan ladetilstanden kun kontrolleres, när haveredskabet står stille.

Under opladningen lyser og slukker akkuens tre grønne LED-lamper kort en ad gangen. Akkuen er helt opladet, når de tre grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at akkuen er helt opladet, slukker de tre grønne LED-lamper.

Indikator på akkuen til visning af temperaturovervågning

Den røde LED-lampe i indikatoren til temperaturovervågning signaliserer, at akkuen eller haveredskabets elektroniske system (når akkuen er sat i) ikke er i det optimale temperaturområde. I dette tilfælde arbejder haveredskabet ikke eller ikke med fuld kapacitet.

Temperaturovervågning af akkuen

Den røde LED-lampe blinker, når der trykkes på tasten eller start-stop-kontakten (når akkuen er sat i): Akkuen ligger uden for det tilladte driftstemperaturområde.

Ved temperaturer over 70 °C slukker akkuen, til den befinder sig i det tilladte temperaturområde igen.

Temperaturovervågning af haveredskabets elektroniske system

Den røde LED-lampe lyser konstant, når der trykkes på start-stop-kontakten: Temperaturen for haveredskabets elektroniske system er under 5 °C eller mere end 75 °C.

Ved temperaturer over 90 °C slukker haveredskabets elektroniske system, til det befinder sig i det tilladte driftstemperaturområde igen.

Snitkapacitet (akku-løbetid)

Slåkapaciteten (akku-løbetid) afhænger af græsets egenskaber f.eks. græsets tæthed, fugtighed, græslængde og slåhøjde.

Tændes og slukkes haveredskabet hyppigt under græsslåningen, reduceres slåkapaciteten ligeledes (akku-løbetid). For at optimere slåkapaciteten (akku-løbetid) anbefales det at slå græsset noget oftere, øge slåhøjden og gå med normalt tempo.

Eksemplet nedenfor viser sammenhængen mellem slåhøjde og slåkapacitet for tre akkuopladninger.

Snitbetingelser

Meget lyst, tørt græs

Slåkapacitet
Akku med 2,0 Ah op til 250 m	^2
Akku med 4,0 Ah op til 500 m	^2
Akku med 6,0 Ah op til 750 m	^2

Løbetiden forlænges ved at købe en ekstra akku hos et autoriseret servicecenter for Bosch haveredskab.

Fejlsøgning

Symptom Mulig årsag Afhjælpning

Motoren går ikke i gang	Haveredskabets indvendige ledninger er beskadi-get	Kontakt Bosch kundeservicen
	Akkuen er afladt Oplad akkuen
	Akkuen er for kold/varm Opvarm/afkøl akkuen
	Græs for langt Maks. tilladt græshøjde er 30 cm med den største indstilling af slåhøjden
	Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde
	Strømkredsafbryderen er ikke blevet sat rigtigt i/ fuldstændigt i	Sæt den rigtigt i
Haveredskab kører i intervaller	Haveredskabets indvendige ledninger er beskadi-get	Kontakt Bosch kundeservicen
	Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde
Haveredskabet efter-lader et uregelmæssigt slåbillede, og/eller motoren arbejder tungt	Slåhøjden er for lav Indstil en større slåhøjde
	Knive er sløve	Skift knive (se Fig. K)
	Tilstopning mulig Sluk haveredskabet og løsn strømkredsafbry-deren

Symptom Mulig årsag Afhjælpning

		Kontrollér undersiden på haveredskabet og frigør det evt. for græs (brug altid havehandsker)
	Kniven er monteret forkert Montér kniven rigtigt
Når haveredskabet tændes, drejer kniven ikke	Kniven bremses af græset Sluk haveredskabet og løsn strømkredsafbry-derenFjern blokeringen (brug altid havehandsker)
	Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27 Nm)
For stor vibration/støj	Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27 Nm)
	Knivene er beskadigede	Skift knive (se Fig. K)

Symptomer Mulig årsag Afhjælpning

Den røde akku-kontrollampe blinker på lade-aggregatetOpladning er ikke mulig	Akkuen er ikke sat (rigtigt) i Anbring akkuen korrekt på ladeaggregatet
	Akkukontakter er snavset Rengør akkukontakterne; f.eks. ved at sætte ak- kuen i og tage den ud flere gange eller erstatte den
	Akku defekt Skift akkuen
Akku-kontrollamper ly-ser ikke på ladeaggre-gatet	Ladeaggregatets netstik er ikke sat (rigtigt) i Sæt netstikket (helt) ind i stikdåsen
	Stikdåse, netkabel eller ladeaggregat er defekt Kontrollér netspændingen, lad evt. ladeaggrega-tet blive kontrolleret af en autoriseret servicecen-ter for Bosch-el-værktøj

Bemærk! Sluk for haveredskabet, løsn strømkredsafbryderen og fjern akkuen samt græsboksen, før vedligeholdelses- eller rengøringsarbejde gennemføres.
Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive.

Overhold følgende forskrifter og foranstaltninger for at muliggøre en optimal brug af akkuen:

• Beskyt akkuen mod fugtighed og vand.
• Opbevar kun haveredskabet og akkuen ved temperaturer mellem -20 °C og 50 °C. Lad f.eks. ikke akkuen blive liggende i bilen om sommeren.
• Opbevar akkuen separat og ikke i haveredskabet.
• Lad ikke akkuen blive siddende i haveredskabet i solskinsvejr.
• Den optimale temperatur til opbevaring af akkuen er 5 °C.
  – Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Når driftstiden efter opladningen forkortes væsentligt, er det tegn på, at akkuen er slidt op og skal udskiftes.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo-

sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen. Eventuelle mere vidtgående nationale forskrifter skal også overholdes.

Bortskaffelse

Haveredskaber, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke haveredskaber og ak- kuer/batterier ud sammen med det almindelige husholdningsaff- fald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal affald af elektrisk og elektronisk udstyr (WEEE) og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Følg venligst henvisninger i afsnit Transport.

Svensk

Säkerhetsanvisningar

Indikeringselement på batteriet: Under

Bruk ladeapparatet kun i tørre rom.

Ladeapparatet er utstyrt med en sikkerhetstransformator.

Hageredskapet er ikke beregnet til klippe hekker, trimme, kutte opp osv.

A) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Igangsetting

Hvis ikke viften går, er batteritemperaturen i det optimale området for lading, eller viften er defekt. I dette tilfellet forlenges batteriets ladetid.

Arbeidshenvisninger

Indikator for batteriladenivå

Batteriet er utstyrt med en ladetilstandsindikator som viser batteriets ladetilstand. Ladetilstandsindikatoren består av 3 grønne LED-er.

Trykk på tasten for ladetilstandsindikatoren for å aktivere denne. Etter ca. 5 sekunder slokner ladetilstandsindikatoren automatisk.

Ladetilstanden kan også kontrolleres när batteriet er tatt ut.

LED-indikator Batteri-kapasitet

Kontinuerlig lys 3 grønne LED-er	≥ 2/3
Kontinuerlig lys 2 grønne LED-er	≥ 1/3

Kontinuerlig lys 1 grønn LED ≤ 1/3

Blinklys 1 grønn LED Reserve
