| Typ výrobku | Bezdrôtová elektrická kosačka na trávu |
| Značka | Bosch |
| Model | AdvancedRotak 36690 |
| Šírka kosenia | 42 cm |
| Výška kosenia | 25 – 80 mm (nastaviteľná) |
| Objem zberného koša | 50 litrov |
| Hmotnosť | 17,5 kg |
| Napätie batérie | 36 V (Lítium-iónová) |
| Kapacita batérie (podľa verzie) | 2,0 Ah / 4,0 Ah / 6,0 Ah |
| Výdrž (s batériou 4,0 Ah) | Až 500 m² (jemná a suchá tráva) |
| Hladina akustického tlaku | 73 dB(A) |
| Hladina akustického výkonu | 87 dB(A) |
| Vibrácie | < 2,5 m/s² |
| Funkcia zbierania lístia | Áno (odporúčaná maximálna výška kosenia) |
| Indikátor naplnenia koša | Áno (LED displej) |
| Typ riadidiel | Skladacie pre kompaktné uloženie |
| Teplota skladovania | -20 °C až +50 °C |
| Údržba nožov | Výmena za náhradný nôž Bosch (uťahovací moment 27 Nm) |
| Bezpečnosť | Oddeľovač, ochrana proti preťaženiu, zastavenie noža v priebehu niekoľkých sekúnd |
| Príslušenstvo v balení | Batéria a nabíjačka (podľa verzie), zberný kôš |
Často kladené otázky - AdvancedRotak 36690 BOSCH
Otázky používateľov k AdvancedRotak 36690 BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod AdvancedRotak 36690 - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. AdvancedRotak 36690 značky BOSCH.
NÁVOD NA OBSLUHU AdvancedRotak 36690 BOSCH
sk Pôvodný návod na použitie
Slovenčina ...... Stránka 176
Kontrola teploty akumulátoru
Pozor! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dôkladne sa oboznámte s obslužnými prvkami a so správnym používaním tohto výrobku. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie.
Vysvetlenie symbolov na náradí
Všeobecné upozornenie na nebezpečenstvo
Prečítajte si Návod na používanie.
Dávajte pozor na to, aby sa osoby stojace v blízkosti neporanili odletujúcimi cudzími telieskami.
Upozornenie: Ked' sa s výrobkom pracuje, zachovávajte od neho bezpečný odstup.
Zachovajte opatrnost: Nedotýkajte sa rotujúcich nožov. Tieto nože sú ostré. Chráňte sa pred stratou prstov na nohách alebo na rukách.
Záhradnícke náradie vypnite a uvoľnite odpojovač elektric- kého obvodu pred každou údržbou alebo pred každým čistením, alebo vždy vtedy, ked' záhradnícke náradie nechávate hoci len na krátku chvíl'u bez dozoru.
Netýka sa daného typu.
Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky súčiastky úplne zastavia. Po vypnutí tohto záhradníckeho náradia nože ešte rotujú d'alej a mohli by Vám spôsobit poranenie.
Nepoužívajte tento výrobok v daždi, ani ho vplyvom dažďa nevystavujte.
Chráňte sa pred zásahom elektrickým prúdom.
Netýka sa daného typu.
Na čistenie tohto záhradného náradia nepoužívajte vysokočistič ani záhradnú hadicu.

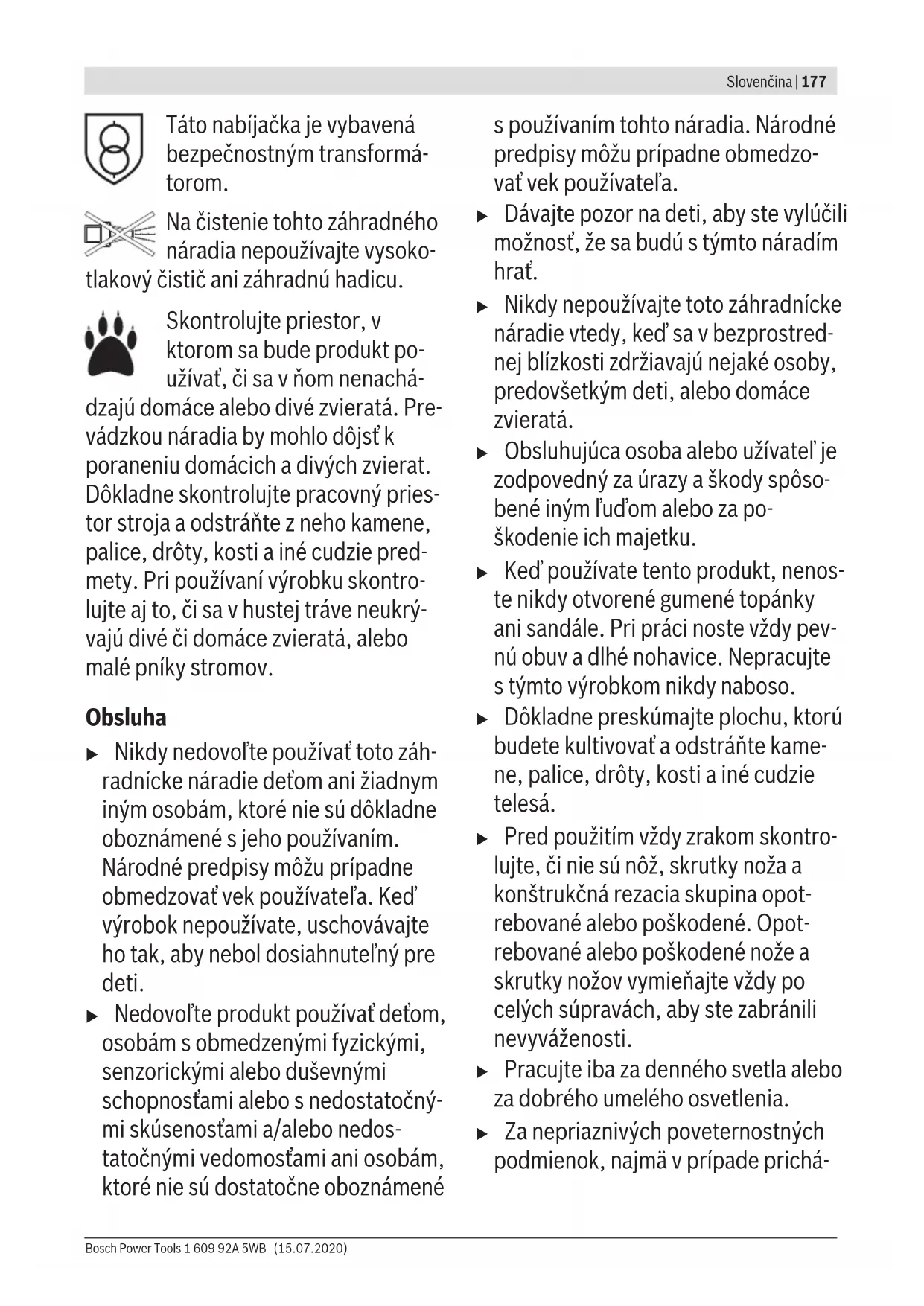

Skontrolujte priestor, v ktorom sa bude produkt po- užívať, či sa v ňom nenachá- dzajú domáce alebo divé zvieratá. Pre-vádzkou náradia by mohlo dôjst k poraneniu domácich a divých zvierat. Dôkladne skontrolujte pracovný priestor stroja a odstráňte z neho kamene, palice, drôty, kosti a iné cudzie predmety. Pri používaní výrobku skontrolujte aj to, či sa v hustej tráve neukrývajú divé či domáce zvieratá, alebo malé pníky stromov.
Obsluha
Nikdy nedovol'te používať toto záhradnícke náradie detom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s jeho používaním. Národné predpisy môžu prípadne obmedzovať vek používatel'a. Ked' výrobok nepoužívate, uschovávajte ho tak, aby nebol dosiahnutel'ný pre deti.
Nedovol'te produkt používať detom, osobám s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami ani osobám, ktoré nie sú dostatočne oboznámené
s používaním tohto náradia. Národné predpisy môžu prípadne obmedzovat' vek používatel'a.
▶ Dávajte pozor na deti, aby ste vylúčili možnosť, že sa budú s týmto náradím hrat.
Nikdy nepoužívajte toto záhradnícke náradie vtedy, ked' sa v bezprostrednej blízkosti zdržiavaju nejaké osoby, predovšetkým deti, alebo domáce zvieratá.
▶ Obsluhujúca osoba alebo užívatel' je zodpovedný za úrazy a škody spôsobené iným l'ud'om alebo za poškodenie ich majetku.
Ked' používate tento produkt, nenoste nikdy otvorené gumené topánky ani sandále. Pri práci noste vždy pevnú obuv a dlhé nohavice. Nepracujte s týmto výrobkom nikdy naboso.
Dôkladne preskúmajte plochu, ktorú budete kultivovať a odstráňte kame- ne, palice, drôty, kosti a iné cudzie telesá.
Pred použitím vždy zrakom skontrolujte, či nie sú nôž, skrutky noža a konštrukčná rezacia skupina opotrebované alebo poškodené. Opotrebované alebo poškodené nože a skrutky nožov wymieňajte vždy po celých súpravách, aby ste zabránili nevyváženosti.
▶ Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia.
▶ Za nepriaznivých poveternostných podmienok, najmä v prípade prichá-
dzajúcej búrky, s vysokotlakovým čističom nepracujte.
Podl’a možnosti nepoužívajte záhradnícke náradie vtedy, ked’je tráva mokrá.
- Kráčajte vždy pokojne, nikdy rýchlo nebežte.
Toto záhradnícke náradie sa zásadne nesmie používať s poškodenými ochrannými prvkami, krytmi alebo bez bezpečnostných zariadení, ako sú napríklad ochranný kryt a/alebo zberací kôš na trávu.
▶ Na ochranu zdravia Vám odporúčame používať chrániče sluchu.
▶ Nepracujte so záhradným náradím nikdy vtedy, ked’ ste unavený alebo chorý, alebo ak ste pod vplyvom alkoholu, drog alebo liekov.
Práca na svahu môže byť nebezpečná:
– Nekoste žiadne príliš strmé svahy.
– Na šikmých plochách alebo na mokrej tráve dávajte vždy pozor na bezpečnú chôdzu.
– Na šikmých plochách vždy postupujte pri kosení priečne, nikdy nie smerom hore a smerom dole.
– Mimoriadne opatrne postupujte pri zmene smeru na svahoch.
▶ Mimoriadnu opatrnost zachovávajte pri chôdzi dozadu alebo pri tahaní záhradníckeho náradia smerom dozadu.
▶ Pri kosení trávnika posúvajte záhrad-nícke náradie vždy smerom dopredu
a nikdy ho net'ahajte smerom k svojmu telu.
▶ Nože musia byť vždy zastavené, ked’ potrebujete záhradnícke náradie preklopiť kvôli transportu, ked’ prechádzate krížom cez plochy, ktoré nie sú zarastené trávou, a ked’ plánujete záhradnícke náradie prepraviť na inú plochu, ktorú chcete pokosit’, a takisto aj spät’.
▶ Pri spúšťaní alebo zapnutí motora záhradné náradie nenakláňajte.
Zapnite záhradnícke náradie podľa popisu v Návode na používanie a dá- vajte pozor na to, aby ste mali chodidlá v dostatočnej vzdialenosti od rotujúcich súčiastok.
▶ Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne.
Ked' budete pracovať s týmto záhradníckym náradím, bud’te vždy v do-statočnej vzdialenosti od vyhadzovacej zóny.
Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, ked'je motor v chode.
▶ Dajte pozor na to, aby uskladnené záhradné náradie stálo všetkými štyrmi kolesami na zemi.
Záhradné náradie dvíhajte len za ru- kovät. S rukovätou zaobchádzajte opatrne.
▶ V žiadnom prípade nerobte na prístroji nejaké zmeny. Nedovolené zmeny by mohli negatívne ovplyvnit bezpečnosť Vášho prístroja a mať za
následok zvýšenie hluku a vibrácií a spôsobit' zníženie jeho výkonu.
Zber lístia
Nôž na zber lístia je tvarovaný tak, aby mohol vyzbierať jesenné lístie z Vášho trávnika. Aby táto funkcia optimálne fungovala, treba dodržiavať nasledovné:
– Lístie zbierajte len s nastavenou maximálnou výškou rezu.
– Zbierajte len lístie z trávnika.
– Pred zberom lístia dôkladne prekontrolujte pracovní plochu a postarajte sa o to, aby sa v blízkosti nenachádzali l'udia, zvieratá, sklené predmety a motorové vozidlá.
Uvol'nenie odpojovača elektrického obvodu
– Vždy vtedy, ked' sa od záhradníc- keho náradia vzdialite.
- Ked' chcete odstránit' blokovanie (blokujúce nečistoty).
- Ked' budete záhradnícke náradie kontrolovať, čistiť, alebo na žom niečo iné robit (opravovať ho).
– Po kolízii s cudzím telesom Ihned' záhradnícke náradie prezrite, či nie je poškodené a dajte vymeňte nôž, ak je to potrebné.
– Ak začne záhradnícke náradie nezvyčajne vibrovať (okamžite skontrolujte).
Údržba
Ked's niečím manipulujete, alebo ked'niečo robíte v priestore
ostrých nožov, používajte vždy záhradnícke pracovné rukavice.
▶ Postarajte sa o to, aby boli všetky matice, zavrtané skrutky a ostatné skrutky dobre utiahnuté, aby bol za ručená bezpečná práca náradia.
Pravidelne kontrolujte stav a opotrebovanie zberacieho kôša na trávu.
Pravidelne kontrolujte stav a opotrebovanie zberacieho kôša na trávu.
- Kontrolujte pravidelne svoje záhradné náradie a ked' zistíte, že niektoré súčiastky sú opotrebované alebo poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte.
▶ Používajte výlučne rezacie nože, ktoré sú určené pre dané náradie.
▶ Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch.
Pred odložením záhradného náradia sa postarajte o to, aby bolo náradie čisté a bez zvyškov materiálu. V prípade potreby ho vyčistite mäkkou suchou kefou.
Pokyny pre optimálne zaobchádzanie s akumulátorom
▶ Postarajte sa o to, aby bolo záhradnícke náradie vypnuté a odpojovač elektrického obvodu uvoľnená, ked’ idete do náradia vkladať akumulátor. Vkladanie akumulátorov do záhradníckeho náradia, ktoré je zapnuté, môže zapríčinit úraz.
Používajte do tohto náradia len určené akumulátory značky Bosch. Používanie iných akumulátorov môže mat za následok poranenie alebo spôsobit požiar.
▶ Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Chráně akumulátor pred horúčavou (napr. aj pred trvalým slnečným žiarením), pred ohňom, vodou a vlhkostůu. Hrozí nebezpečenstvo výbuchu.
Udržiavajte nepoužitý akumulátor mimo dosahu kancelárskych svoriek, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktami akumulátora môže spôsobit' popáleniny alebo požiar.
V prípade jeho poškodenia alebo neodborného používania môžu z akumulátora unikať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a pri tažkostiach vyhl’adajte lekára. Výpary môžu dráždiť dýchacie cesty.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Vo vnútri môže dôjst' ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat'.
- Akumulátor neskratujte. Hrozí nebezpečenstvo výbuchu.
▶ Chráňte akumulátor pred vlhkostou a vodou.
Skladujte toto záhradné náradie pri rozsahu teploty od -20 °C do 50 °C. Nenechávajte napríklad ležať záhradné náradie v lete v motorovom vozidle.
Príležitostne prečistite vetracie štrbiny akumulátora čistým jemným suchým štetcom.
Prečítajte si všetky bezpečnostné pokyny a upozornenia. Nedostatočné dodržiavanie bezpečnostných predpisov a pokynov môže mať za následok zásah elektrickým prúdom, vyvolať požiar, alebo spôsobit vážne poranenia.
Všetky bezpečnostné upozornenia a pokyny si odložte na d'alšie použitie v budúcnosti.
Nabíjačku používajte len v takom prípade, ak viete kompletne ohodnotiť a bez obmedzenia uskutočniť všetky funkcie, alebo ak ste dostali príslušné pokyny.
Nikdy nedovol'te používať nabíjačku detom ani osobám s obmedzenými psychickými, senzorickými alebo duševnými schopnostami alebo s nedostatočnými skúsenostami a/alebo nedostatočnými vedomostami, a takisto ani osobám neoboznámeným s týmto Návodom na používanie. Národné predpisy môžu prípadne obmedzovať vek používatel'a.
▶ Dávajte pozor na deti. Zabezpečí sa tým, že sa deti nebudú s nabíjačkou hrat.
Nabíjajte len lítiovo-iónové akumulá-tory Bosch od kapacity 2,0 Ah (od 10 akumulátorových článkov). Na-pätie akumulátora musí zodpovedať nabíjaciemu napätiu nabíjačky. Nenabíjajte batérie, ktoré nie určené na opätovné nabíjanie. V inom prípa-de hrozí nebezpečenstvo požiaru a výbuchu.
Chráňte nabíjačku pred dažďom alebo vlhkostou. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.
▶ Udržiavajte nabíjačku čistú. Znečistením hrozí nebezpečenstvo úrazu elektrickým prúdom.
Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opravit' len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
Nabíjačku neprevádzkujte na vel'mi horl'avom podklade (napr. papier, textílie a pod.), príp. v horl'avom prostredí. Z dôvodu tepla, ktoré vzniká pri nabíjaní, hrozí nebezpečenstvo požiaru.
▶ Nezakrývajte vetracie štrbiny nabíjačky. Nabíjačka sa inak môže prehriat a nemusí správne fungovat.
Na zvýšenie elektrickej bezpečnosti odporúčame použit ochranný spínač pri poruchových prúdoch s maximálnym spúšťacím prúdom 30 mA. Pred použitím náradia skontrolujte vždy ochranný spínač pri poruchových prúdoch FI.
Symboly
Nasledujúce symboly sú pre čítanie a pochopenie tohto Návodu na používanie vel'mi dôležité. Dobre si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbolov Vám bude pomáhať prístroj lepšie a bezpečnejšie používať.
| Používajte ochranné pracovné rukavice | |
| Hmotnosť | |
| Zapnutie | |
| Vypnutie | |
| Dovolená manipulácia | |
| Zakázaný druh manipulácie |
Symbol Význam
| CLICK | Počuteľný hluk |
| Príslušenstvo/náhradné súčiastky |
Používanie podl'a určenia
Toto záhradnícke náradie je určené na kosenie trávnika pri súkromnom používaní.
Toto záhradné náradie nie je určené na strihanie živého plota, kosenie a pod.
Toto záhradné náradie je určené na kosenie trávnikov na úrovni pôdy.
Všetky hodnoty v tomto Návode boli namerané pri používané por resp. do 2000 metrov nadmorskej výšky.
Technické údaje
| Kosačka na trá-vu | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | Advanced Rotak 36-750 |
| Vecné číslo | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 |
| Menovité napätie V 36 36 36 36 | ||||
| Šírka nožovej skrinky | cm 42 42 42 46 | |||
| Pracovná výška nožov | mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||
| Objem, zberací kôš na trávu | I 50 50 50 50 | |||
| Hmotnosť podľa EPTA-Procedure 01:2014 | kg 17,5 16,5 17,5 17,5 | |||
| Sériové číslo(Serial Number) | pozri typový štítok na záhradnom náradí | |||
| dovolená teplota okolia | ||||
| – pri nabíjaní °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | ||||
| – počas pre-vádzky | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||
| – pri skladovaní °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | ||||
| Akumulátor lítiovo-iónový lítiovo-iónový lítiovo-iónový lítiovo-iónový | ||||
| Menovité napätie V 36 36 36 36 | ||||
| Vecné číslo/kapacita | ||||
| – 2 607 336913/1 607 A3502V | Ah – 2 x 2,0 – – | |||
| – 2 607 336915/2 607 337047 | Ah | 4,0 – | 4,0 | 4,0 |
| – 1 607 A35058 | Ah – – – – | |||
| Počet akumulátorových článkov | ||||
| -2 607 336913/1 607 A3502V | -10-- | |||
| -2 607 336915/2 607 337047 | 20 - 20 20 | |||
| -1 607 A35058 | ---- | |||
| Kosačka na trávu Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Vecné číslo | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| Menovité napätie V 36 36 36 36 | |||||
| Šírka nožovej skrinky cm 46 46 42 46 | |||||
| Pracovná výška nožov mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Objem, zberací kôš na trá-vu | I 50 50 50 50 | ||||
| Hmotnost podl'a EPTA-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | ||||
| Sériové číslo (Serial Num-ber) | pozri typový štítok na záhradnom náradí | ||||
| dovolená teplota okolia | |||||
| -pri nabíjaní °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| -počas prevádzky °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| -pri skladovaní °C -20 ... +50 -20 ... +50 -20 ... +50 | -20 ... +50 | ||||
| Akumulátor | lítiovo-iónový | lítiovo-iónový | lítiovo-iónový | lítiovo-iónový | |
| Menovité napätie V 36 36 36 36 | |||||
| Vecné číslo/kapacita | |||||
| -2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| -2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| -1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Počet akumulátorových článkov | |||||
| -2 607 336 913/1 607 A35 02V | - | - | - | - | |
| -2 607 336 915/2 607 337 047 | - | -20 20 | |||
| -1 607 A35 058 | 20 20 | - | - | ||
Všetky hodnoty v tomto Návode boli namerané pri používané por resp. do 2000 metrov nadmorskej výšky.
| Nabijačka | AL 3620 CV | AL 36V-20 | |
| Vecné číslo | EÚ | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
Nabíjačka AL 3620 CV AL 36V-20
| AU 2 607 225 661 2 607 226 277 | ||
| KO 2 607 225 667 2 607 226 279 | ||
| Nabíjací prúd A 2,0 2,0 | ||
| Nabíjacia doba (akumulátor vybitý) | ||
| - Akumulátor s kapacitou 2,0 Ah min 65 65 | ||
| - Akumulátor s kapacitou 4,0 Ah min 125 125 | ||
| - Akumulátor s kapacitou 6,0 Ah min 185 185 | ||
| Hmotnosť podľa EPTA-Procedure 01:2014 kg 0,55 0,55 | ||
| Trieda ochrany | ☐/II / II | ☐ |
Informácia o hlučnosti/vibráciách
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Informácie o emisii hlučnosti zistované podl'a normy EN 60335-2-77
| Ciel' činnosti Ob- | Strana rázok |
| Rozsah dodávky (základná výbava) ^A) | A 367 |
| Vyklopiť oblúk rukoväte | B 368 |
| Nastavenie pracovnej výšky | |
| Vkladanie / vyberanie zberacieho koša na trávu | C 369 |
| Nastavenie pracovnej výšky nožov D 370 | |
| Vloženie akumulátora E 370 | |
| Prevádzka- Zasuňte odpojovač elektrického obvo-du- Zapnutie- Kosenie- Vypnutie- Odpojovač elektrického obvodu vyber-te | F 371 |
| Vyberanie akumulátora G 372 | |
| Ako pracovať s náradím „Kosenie“ H 373 | |
| Ukazovatel’ stavu náplne zberacieho koša na trávu prázdny/plný | I 374 |
| Oblúk rukoväte zaklopiť J 375 | |
| Údržba nožov/výmena nožov K 376 | |
| Vol’ba príslušenstva L 376 |
A) Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Uvedenie do prevádzky
Pozor! Záhradnícke náradie vypnite, uvoľnite odpojovač elektrického obvodu a demontujte z náradia akumulátor pred každou údržbou a pred každým čistením náradia. To isté platí v prípade, ak je poškodený, narezaný alebo zauzlený kábel vypínača.
▶ Po vypnutí tohto záhradníckého náradia sa nože ešte niekol’ko sekúnd otáčajú d’alej.
Zachovajte opatrnost: Nedotýkajte sa rotujúceho rezacieho noža.
Akumulátor je vybavený tepelnou poistkou, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a 35 °C. Vd'aka tomu sa dosiahne vyššia životnosť akumulátora.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke celkom nabite.
Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to skrátilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)“. Ked’je akumulátor vybitý, výrobok sa pomocou ochranného obvodu samočinne vypne: Záhradnícke náradie už nepracuje.
Po automatickom vypnutí náradia už viac vypínač nestláčajte. Akumulátor sa môže poškodit.
Dodržiavajte upozornenia týkajúce sa likvidácie akumuláto-ra.
Vkladnie/vyberanie akumulátora
Upozornenie: Ak sa nepoužijú vhodné akumulátory, môže to viest k nesprávnemu fungovaniu alebo k poškodeniu prístroja.
Vložte nabitý akumulátor. Postarajte sa o to, aby bol akumulátor úplne vložený.
Ak chcete akumulátor z náradia vybrať, stlačte uvolňovacie tlačidlo a akumulátor vytiahnite.
Nabíjanie
Inteligentné nabíjanie automaticky spozná stav nabitia akumulátora a nabíja ho optimálnym nabíjacím prúdom v závislosti od konkrétnej teploty a napätia akumulátora.
Takýmto spôsobom sa šetrí akumulátor a počas uloženia v nabíjačke zostáva vždy úplne nabitý.
Význam indikačných prvkov na nabíjačke (AL 3620 CV/AL 3640 CV/AL 36V-20)
Rýchlonabíjanie
Rýchlonabíjanie je signalizované rýchlym blikaním zelenej indikácie stavu nabitia akumulátora.
Indikačný prvok na akumulátore: Počas nabíjacieho procesu sa tri zelené diódy LED akumulátora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opät zhasnú.
Upozornenie: Rýchlonabíjanie je možné len vtedy, keď leží teplota akumulátora v prípustnom rozsahu nabíjacích teplôt, pozri odsek Technické údaje.
Trvalé svietenie zelenej indikácie nabíjania akumulátora signalizuje, že akumulátor je úplne nabitý.
Okrem toho sa ozve na dobu cca 2 sekundy zvukový signál, ktorý akusticky signalizuje úplné nabitie akumulátora.
Bez zasunutého akumulátora signalizuje trvalé svietenie indikácie nabíjania akumulátora, že zástrčka nabíjačky je zasunutá do sietovej zásuvky a nabíjačka je pripravená na prevádzku.
Teplota akumulátora pod 0°C alebo nad 45°C
Trvalé svietenie červenej indikácie nabíjania akumulátora signalizuje, že teplota akumulátora sa nachádza mimo prípustného rozsahu tep-
lôt, pozri odsek „Technické údaje“. Len čo sa dostane teplota do prípustného rozsahu, nabíjačka sa automaticky prepne na rýchlonabíjanie.
Ak sa akumulátor nachádza mimo dovoleného rozsahu teploty, zasvieti pri vložení akumulátora do nabíjačky červená dióda LED akumulátora.
Ak sa vyskytne iná porucha nabíjacieho procesu, bude táto signalizovaná blikaním červenej indikácie LED.
Proces nabíjania sa nemôže spustit' a nabíjanie akumulátora nie je možné (pozri odsek „Hľadanie porúch“).
Pokyny pre nabíjanie
Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní jeden za druhým bez prerušenia, sa nabíjačka môže zohrievať. To je však neškodné a nie je to prejavom technickej poruchy nabíjačky.
Výrazne skrátená prevádzková doba akumulátora po jeho dobití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.
Dodržiavajte pokyny na likvidáciu.
Chladenie akumulátora (Active Air Cooling)
Ovládanie ventilátora, ktoré je integrované do nabíjačky, kontroluje teplotu vloženého akumulátora. Ak je táto teplota vyššia ako 30 °C, akumulátor sa pomocou ventilátora ochladí na optimálnu nabíjaciu teplotu. Zapnutý ventilátor vytvára zvuk charakteristický pre chladenie ventilátorom.
Ak ventilátor v činnosti, je teplota akumulátora v optimálnom rozsahu teplôt pri nabíjaní, alebo ak je ventilátor poškodený. V takomto prípade sa doba nabíjania akumulátora predlíži.
Pokyny na používanie
Indikácia stavu nabitia akumulátora
Akumulátor je vybavený indikáciou stavu nabitia, ktorá indikuje stav nabitia akumulátora. Indikácia stavu nabitia akumulátora sa skladá z 3 zelených diód LED.
Stlačte tlačidlo pre indikáciu stavu nabitia akumulátora, aby ste indikáciu indikáciu stavu nabitia akumulátora aktivovali. Po cca 5 sekundách indikácia stavu nabitia akumulátora automaticky zhasne.
Stav nabitia akumulátora sa dá skontrolovať aj vtedy, ked’je akumulátor vybratý.
Indikácia LED Kapacita akumulátora
| Trvalé svetlo 3 zelené diódy LED | ≥ 2/3 |
| Trvalé svetlo 2 zelené diódy LED | ≥ 1/3 |
Indikácia LED Kapacita akumulátora
| Trvalé svetlo 1 zelená dióda LED | ≤ 1/3 |
| Blikajúce svetlo 1 zelená dióda LED | Rezerva |
Ak po stlačení tlačidla nesvieti žiadna dióda LED, akumulátor je poškodený a treba ho vymenit.
Z bezpečnostných dôvodov sa dá uskutočnit kontrola stavu nabitia akumulátora len vtedy, ked' záhradnícke náradie nebeží.
Počas nabíjacieho procesu sa tri zelené diódy LED akumulá-tora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú.
Indikácia akumulátora pre monitorovanie teploty
Červená dióda LED indikácie kontroly teploty signalizuje, že akumulátor alebo elektronika záhradníckého náradia (pri vloženom akumulátore) sa nenachádza v optimálnom rozsahu teploty. V takomto prípade záhradnícke náradie nepracuje, alebo nepracuje na plný výkon.
Monitorovanie teploty akumulátora
Pri stlačení tlačidla alebo vypínača (pri vloženom akumulátora) bliká červená dióda LED: Akumulátor je mimo prípustného rozsahu prevádzkovej teploty.
Pri teplote nad 70 °C sa akumulátor vypne dovtedy, kým sa teplota dostane do optimálneho rozsahu.
Kontrola teploty elektroniky záhradníckeho náradia
Červená dióda LED svieti po stlačení vypínača trvalo: Teplo-ta elektroniky náradia je nižšia ako 5 °C alebo vyššia ako 75 °C.
Pri teplote nad 90 °C sa elektronika záhradníckého náradia vypne dovtedy, kým sa opät dosiahne teplota v rámci prípustného prevádzkového rozsahu teploty.
Rezací výkon (doba použitia akumulátora)
Rezací výkon (doba použitia akumulátora) závisí od vlastností trávnika, napr. od hustoty trávy, jej vlhkosti, od dĺžky trávy a nastavenej pracovnej výšky nožov.
Časté zapínanie a vypínanie záhradníckeho náradia počas kosenia takisto znižuje rezací výkon (skracuje dobu použitia akumulátora).
Na dosiahnutie optimálneho rezacieho výkonu (doby použitia akumulátora) odporúčame kosit častejšie, zväčšit pracovnú výšku nožov a pri práci postupovať primeraným tempom.
Príklad uvedený v d'alšom texte ukazuje súvislosti medzi na- stavenou pracovnou výškou nožov a rezacím výkonom na jedno nabitie akumulátora.
Podmienky na kosenie
Vel'mi riedka, suchá tráva
Rezací výkon
Podmienky na kosenie
| Akumulátor s kapacitou4,0 Ah | do 500 m^2 |
| Akumulátor s kapacitou6,0 Ah | do 750 m^2 |
Aby ste zvýšili dobu použitia kosačky, môžete si v autorizovanom servisnom stredisku pre záhradné náradie Bosch zakú-pit d'alší akumulátor.
Hl'adanie porúch
Symptóm Možná príčina Odstránenie príčiny
| Motor sa nerozbehne Vnútorná kabeláž záhradníckeho náradia je porušená | Obrátte sa na autorizované servisné stredisko Bosch |
| Akumulátor je vybitý Dobite akumulátor | |
| Akumulátor je príliš studený/horúci Akumulátor zahrejte/nechajte vychladnúť | |
| Tráva je príliš vysoká Maximálna prípustná výška trávy je 30 cm pri naj-vyššom nastavení pracovnej výšky nožov | |
| Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov | |
| Odpojovač elektrického obvodu nebol vložený správne/nebol vložený úplne | Vložte správne |
| Záhradnícke náradie beží prerušovane | Vnútorná kabeláž záhradníckeho náradia je porušená |
| Obrátte sa na autorizované servisné stredisko Bosch | |
| Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov | |
| Záhradné náradie zanecháva nepravidel-ne pokosený trávnik a/alebo motor pracuje tažkor | Výška rezu je príliš nízka Nastavte väčšiu výšku rezu |
| Nôž je tupý | |
| Náradie môže byť upchaté (zablokované) Náradie vypnite a uvol’nite odpojovač elektrické-ho obvodu | |
| Skontrolujte dolnú stranu náradia a v prípade po-treby ju uvol’nite - vyčistite (pracujte pritom vždy s pracovnými rukavicami) | |
| Nôž je namontovaný nesprávne Premontujte nož do správnej polohy | |
| Po zapnutí záhradníckeho náradia sa nož ne-otáča | Nôž je zablokovaný trávou Náradie vypnite a uvol’nite odpojovač elektrické-ho obvodu |
| Uvol’nite blokovanie (pracujte pritom vždy s pracovnými rukavicami) | |
| Matica noža/skrutka noža je uvol’nená Utiahnite maticu/skrutku noža (27 Nm) | |
| Silné vibrácie/hluk Matica noža/skrutka noža je uvol’nená Utiahnite maticu/skrutku noža (27 Nm) | |
Symptómy Možná príčina Odstránenie príčiny
| Červená indikácia nabíjania akumulátora bliká | Akumulátor nie je vložený (správne) Nasad'te akumulátor správne do nabíjačky |
Symptómy Možná príčina Odstránenie príčiny
| Nabíjanie nie je možné | Kontakty akumulátora sú znečistené Očistite kontakty akumulátora; napríklad viac-násobným zasunutím a vysunutím akumulátora, prípadne akumulátor vymeňte za nový | |
| Akumulátor je poškodený Akumulátor vymeňte za nový | ||
| Indikácia nabíjania aku- mulátora na nabíjačke nesvieti | Zástrčka nabíjačky nie je (nie je správne) zasunu-tá do zásuvky | Zástrčku sieťovej šnúry zasuňte do zásuvky (úpl-ne) |
| Zásuvka, sieťová šnúra alebo nabíjačka je po-škodená | Skontrolujte sieťové napätie, nabíjačku dajte prípadne preskúšať v autorizovanej servisnej opravovni ručného elektrického náradia Bosch | |
Údržba a servis
Ošetrovanie akumulátora
Pozor! Pred každou údržbou a pred každým čistením náradie vypnite, uvol'nite odpojovač elektrického obvodu a demontujte z náradia akumulátor a takisto zberací kôš na trávu.
Ked's niečím manipulujete, alebo ked' niečo robíte v priestore ostrých nožov, používajte vždy záhradnicke pracovné rukavice.
Aby ste dosiahli optimálne využitie akumulátora, dodržiavajte nasledujúce pokyny a opatrenia:
– Chráňte akumulátor pred vlhkostou a vodou.
- Skladujte toto záhradné náradie pri rozsahu teploty od -20 °C do 50 °C. Nenechávajte napríklad ležat záhradné náradie v lete v motorovom vozidle.
– Akumulátor skladujte osobitne a nie v náradí.
– Ak svieti na záhradnícke náradie priame slnečné svetlo, nenechávajte akumulátor v náradí.
- Optimálna teplota na skladovanie akumulátora je 5 °C.
– Príležitostne prečistite vetracie štrbiny akumulátora jemným, čistým a suchým štetcom.
Výrazne skrátená prevádzková doba akumulátora po jeho dobití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používatel' náradia prepravovať po cestách bez d'alších opatrení.
Pri zasielani tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba pamätať na osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabal'te tak, aby sa v obale nemohol posúvať. Dodržiavajte, prosím, aj prípadné d'alšie národné predpisy.
Likvidácia
Záhradnícke náradie, akumulátory, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Neodhadzujte opotrebované záhradnícke náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Podľa Európskej smernice 2012/19/EÚ sa musia nepoužitelné ručné elektrické a elektronické prístroje (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory/batérie:
Lítiovo-iónové akumulátory:
Dodržte láskavo pokyny uvedené v odseku Transport.
