| Тип продукт | Безжична електрическа косачка за трева |
| Марка | Bosch |
| Модел | AdvancedRotak 36690 |
| Ширина на рязане | 42 cm |
| Височина на рязане | 25 – 80 mm (регулируема) |
| Обем на контейнера за събиране | 50 литра |
| Тегло | 17,5 kg |
| Напрежение на батерията | 36 V (Литиево-йонна) |
| Капацитет на батерията (според версията) | 2,0 Ah / 4,0 Ah / 6,0 Ah |
| Автономност (с батерия 4,0 Ah) | До 500 m² (фина и суха трева) |
| Ниво на звуково налягане | 73 dB(A) |
| Ниво на акустична мощност | 87 dB(A) |
| Вибрации | < 2,5 m/s² |
| Функция за събиране на листа | Да (препоръчителна максимална височина на рязане) |
| Индикатор за нивото на напълване на контейнера | Да (LED дисплей) |
| Тип на кормилото | Сгъваем за компактно съхранение |
| Температура на съхранение | -20 °C до +50 °C |
| Поддръжка на ножовете | Смяна с резервен нож Bosch (момент на затягане 27 Nm) |
| Безопасност | Разединител, защита от претоварване, спиране на ножа за няколко секунди |
| Включени аксесоари | Батерия и зарядно (според версията), контейнер за събиране |
Често задавани въпроси - AdvancedRotak 36690 BOSCH
Въпроси на потребители за AdvancedRotak 36690 BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия косачка за трева в PDF формат безплатно! Намерете ръководството си AdvancedRotak 36690 - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. AdvancedRotak 36690 на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AdvancedRotak 36690 BOSCH
bg Оригинална инструкция
mk Оригинално улатство за работа.
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
Български ...... Страница 252
Указания за безопасна работа
Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслуживащите елементи и начинът на работа с продукта.
Запазете ръководството за експлоатация за ползване по-късно.
Пояснения на символите на машината
Общо указание за опасност.
Прочетете ръководството за експлоатация.
Внимавайте намиращи се наблизо лица да не бъдат на- ранени от отхвърчащи пар-
ченца.
Предупреждение: Когато градинският електроинструмент работи, стойте на безо- пасно разстояние от него.
Внимание: Не допирайте въртящите се ножове. Ножовете са остри. Съществу- ва опасност да Ви бъде отрязан пръст на краката или ръцете.

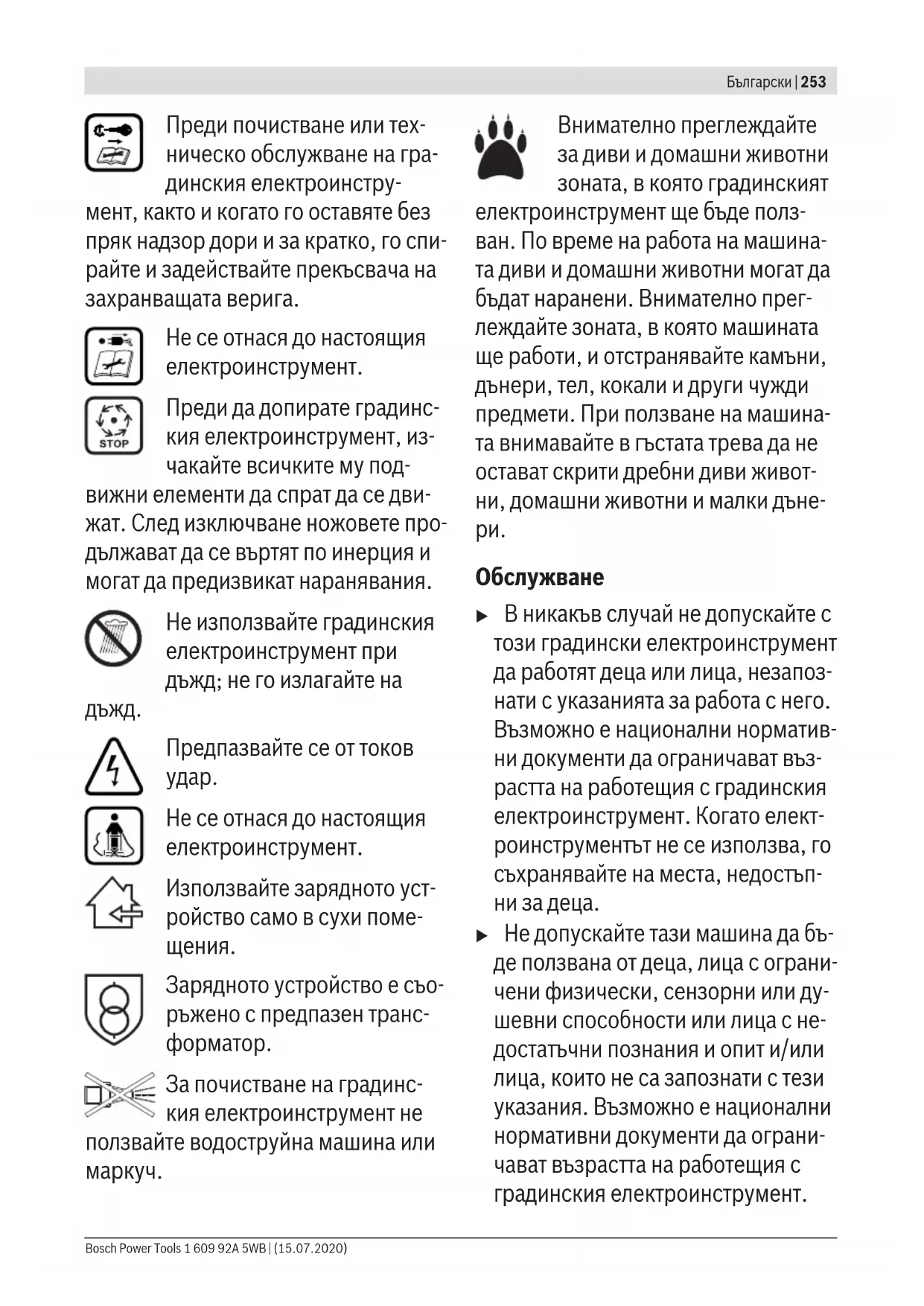

Преди почистване или тех- ническо обслужване на гра- динския електроинстру- мент, както и когато го оставяте без пряк надзор дори и за кратко, го спи- райте и задействайте прекъсвача на захранващата верига.
Не се отнася до настоящия електроинструмент.
Преди да допирате градинс- кия електроинструмент, из- чакайте всичките му под- вижни елементи да спрат да се движат. След изключване ножовете продължават да се въртят по инерция и могат да предизвикат наранявания.
Не използвайте градинския електроинструмент при дъжд; не го излагайте на
ДЪЖД.
Предпазвайте се от токов удар.
Не се отнася до настоящия електроинструмент.
Използвайте зарядното устройство само в сухи помещения.
Зарядното устройство е сьоръжено с предпазен трансформатор.
Внимателно преглеждайте за диви и домашни животни зоната, в която градинският електроинструмент ще бъде ползван. По време на работа на машина- та диви и домашни животни могат да бъдат наранени. Внимателно преглеждайте зоната, в която машината ще работи, и отстранявайте камъни, дънери, тел, кокали и други чужди предмети. При ползване на машина- та внимавайте в гъстата трева да не остават скрити дребни диви живот- ни, домашни животни и малки дъне- ри.
Обслужване
▶ В никакъв случай не допускайте с този градински електроинструмент да работят деца или лица, незапознати с указанията за работа с него. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент. Когато електроинструментът не се използва, го съхранявайте на места, недостъпни за деца.
▶ Не допускайте тази машина да бъде ползвана от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.
▶ Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент.
▶ В никакъв случай не използвайте градинския електроинструмент, ако в близост се намират деца или домашни животни.
▶ Отговорен за травми на други лица или за материални щети е работе-щият с градинския електроинструмент.
▶ Не работе с градинския електроинструмент, докато сте с джапанки или сандали. Носете винаги стабилни плътно затворени обувки и дълъг панталон. Никога не работе с градинския електроинструмент боси.
▶ Грижливо проверявайте предварително обработваната площ и отстранявайте камъни, пръчки, кокали и други чужди тела.
▶ Винаги преди употреба проверя-
вайте, дали ножовете, застопоря-
ващите винтове и режещият модул
не са повредени или износени. За-
меняйте износени или повредени
ножове и застопоряващи винтове
винаги в комплект, за да избегнете
биене по време на работа.
▶ Косете винаги на дневна светлина или при много добро изкуствено осветление.
▶ Не използвайте тревокосачката при лоши метеорологични усло-
вия, особено дъжд със силен вя- тър.
▶ По възможност не ползвайте градинския инструмент, когато трева-та е влажна.
▶ Работете винаги със спокоен ход, никога не ходете бързо.
▶ Никога не работете с градинския инструмент, ако предпазните му съоръжения или капаци са повредени или с демонтирани предназни съоръжения, напр. предпазен екран или кош.
▶ Препоръчваме за Ваша защита да работите с шумозаглушители (антифони).
▶ Не използвайте градинския електроинструмент, когато сте уморени или болни или когато сте под въздействието на алкохол, наркотици или лекарства.
▶ Работата по неравен терен може да бъде опасна:
– Не косете особено стръмни склонове.
– На склонове или при влажна трева внимавайте винаги да сте стъпвате стабилно.
– По наклонен терен косете винаги напречно на наклона, никога надолу и нагоре.
– При обръщане на посоката на движение по склонове бъдете особено внимателни.
▶ Когато ходите назад или дърпате градинския инструмент бъдете изключително внимателни.
▶ Когато косите, винаги бутайте градинския инструмент напред, никога не го дърпайте към тялото си.
▶ Когато вдигате градинския инструмент, за да го пренесете, когато пресичате площи, незасети с трева и когато занасяте или връщате градинския инструмент до или от площите, които ще косите, ножовете трябва да са неподвижни.
▶ По време на включване или при развъртане на електродвигателя не накланяйте градинския електроинструмент.
▶ Включвайте градинския инструмент по начина, описан в ръководството за експлоатация, като внимавате краката Ви да са на безопасно разстояние от въртящите се звена.
▶ Не поставяйте ръцете или краката си в близост или под въртящи се елементи.
▶ Докато работите с електроинструмента, се дръжте на безопасно разстояние от зоната на изхвърляне.
▶ Никога не повдигайте, респ. не пренасяйте градинския електроин-струмент, докато електродвигателят работи.
▶ Когато прибирате за съхраняване градинския електроинструмент внимавайте да е стъпил на земята с всичките си 4 колела.
▶ Повдигайте електроинструмента само като го държите за дръжката
за пренасяне. Отнасяйте се внимателно към дръжката за пренасяне.
▶ Не извършвайте промени по кон- струкцията на машината. Недо- пустими изменения могат да нару- шат сигурността на Вашата машина и да предизвикат засилен шум и увеличени вибрации.
Събиране на шума
Ножът за събиране на шума е със специален профил, позволяващ съ- бирането на есенна шума от тревни площи. За да бъде резултатът от тази функция оптимален, трябва да се спазват следните правила:
– събирайте шума само когато тревокосачката е настроена на максимална височина на рязане.
– Събирайте шума само от тревни площи.
– Преди да започнете събирането на шума проверявайте обработваната площ и дръжте на безопасно разстояние хора, домашни животни, стъклени предмети и автомобили.
Изключвайте прекъсвача на електрическата верига
– когато се отдалечавате от градин-
ския електроинструмент.
– Преди отстраняване на елементи, блокирали машината.
– Когато проверявате, почиствате или извършвате техническо обслужване на градинския електроинструмент.
– След попадане на чуждо тяло.
Веднага проверете градинския
електроинструмент за повреди и
при необходимост го предайте за
ремонт.
– Ако градинският електроинструмент започне да вибрира необикновено (извършете незабавна проверка).
Техническо обслужване
- Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици.
▶ За да бъде гарантирано безопасно работно състояние на градинския инструмент, се уверявайте, че всички гайки, щифтове и винтове са затегнати.
▶ Периодично проверявайте дали кошът за трева не се е износил и дали не е повреден.
▶ Периодично проверявайте дали кошът за трева не се е износил и дали не е повреден.
▶ Проверете градинския електроин-струмент и за по-голяма сигурност заменете износени или повредени детайли.
▶ Използвайте само ножове, предназначени специално за градинския инструмент.
▶ Уверявайте се, че резервните части, които поставяте, са произведени от Бош.
▶ Преди прибиране за съхраняване се уверявайте, че градинският електроинструмент е чист и без замърсявания. Ако е необходимо, го почистете със суха мека четка.
Указания за оптимална работа с акумулаторната батерия
▶ Преди да поставяте акумулаторната батерия, се уверявайте, че градинският електроинструмент е изключен. Поставянето на акумулаторна батерия в градински електроинструмент, който е включен, може да предизвика злополуки.
▶ Използвайте само акумулаторни батерии на Бош, предвидени за този модел градински електроинструмент. Използването на други акумулаторни батерии може да предизвика пожари и наранявания.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
Предпазвайте акумулаторните батерии от прегряване, напр. също и от продължително въздействие на пряка слънчева светлина, от огън, вода и овлажняване. Съществува опасност от експлозия.
Дръжте неизползвани акумулаторни батерии надалеч от метални кламери, монети, ключове, пирони, винтове и други малки метални предмети, които могат да предизвикат късо съединение между контактите. Късо съединение между контактите може да предизвика изгаряния или пожар.
▶ При повреда или неправилно използване на акуму-
латорните батерии от тях могат да се отделят пáри.
Проветрете помещението, а при оплаквания потърсе-
те лекар. ПáRITE могат да предизвикат възпаление на
дихателните пътища.
Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Внимавайте да не предизвикате късо съединение между клемите на акумулаторната батерия. Съществува опасност от експлозия.
▶ Предпазвайте акумулаторната батерия от влажност и вода.
Съхранявайте градинския електроинструмент само в температурния диапазон от -20^ до 50^ . Напр. не оставяйте градинския електроинструмент през лятото в кола.
▶ Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.
Указания за безопасна работа със зарядни устройства
Прочетете всички упътвания и указания за безопасна работа с машината. Неспазването на указанията за безопасна работа и на упътванията може да предизвика токов
Съхранявайте всички указания за безопасна работа и упътвания за ползване в бъдеще.
Изполэвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.
▶ Не допускайте това зарядно устройство да бъде ползвано от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.
▶ Наблюдавайте деца. Така се гарантира, че децата няма да играят със зарядното устройство.
- Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет 2,0 Ah (от 10 акумулаторни клетки). Номиналното напрежение на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното устройство. Не се опитвайте да зареждате обикновени (неакумулаторни) батерии. При зареждане на други акумулаторни батерии съществува опасност от пожар и/или експлозия.
Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.
▶ Поддържайте зарядното устройство чисто. Съществува опасност от токов удар вследствие на замърсяване.
▶ Винаги преди ползване проверявайте зарядното устройство, кабела и щепсела. Ако установите повреди, не ползвайте зарядното устройство. Не се опитвайте сами да отваряте зарядното устройство; допускайте ремонти да бъдат извършвани само от квалифицирани техници и само с използване на оригинални резервни части. Повредени зарядни устройства, кабели и щепсели увеличават опасността от токов удар.
▶ Не оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на работа съществува опасност от пожар.
▶ Не покривайте вентилационните отвори на зарядното устройство. В противен случай зарядното устройство може да прегрее и да престане да функционира нормално.
▶ За по-голяма електрическа сигурност се препоръчва да бъде включен дефектнотоков прекъсвач с макс. ток на задействане 30 mA. Винаги преди започване на работа проверявайте дефектнотоковия прекъсвач.
Символи
Символите по-долу са важни при четенето и за разбира- нето на ръководството за експлоатация. Моля, запомнете символите и тяхното значение. Правилното интерпрети- ране на символите ще Ви помогне да използвате Вашия продукт по-добре и по-сигурно.
| Символ Значение | |
 | Посока на движение |
| [АБАН] | Посока на реакцията |
 | Работете с предпазни ръкавици |
| [УВАЗ] | Маса |
| [00090] | Включване |
| [143645] | Изключване |
| [7948] | Допустимо действие |
Символ Значение
| Забранено действие | |
| CLICK! | Отчетливо прещракване |
| Допълнителни приспособления/резервни части |
Предназначение на електроинструмента
Градинският електроинструмент е предназначен за косе- не на трева в домашни условия.
Градинският електроинструмент не е предназначен за подрязване на храсти, рязане и т.н.
Градинският електроинструмент е предназначен за косе- не на трева на земята.
Всички посочени стойности в това ръководство за експлоатация се отнасят до ползване при надмоска височина до 2000 метра.
Технически данни
| Градинска тревокосачка | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Каталожен номер | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 |
| Номинално напрежение | V 36 36 36 36 | |||
| Широчина на корпуса на ножа | cm 42 42 42 46 | |||
| Височина на рязане | mm 25 – 80 25 – 80 25 – 80 25 – 80 | |||
| Обем, кош за събиране на трева | I 50 50 50 50 | |||
| Маса съгласно EPTA-Procedure 01:2014 | kg 17,5 16,5 17,5 17,5 | |||
| Сериен номер вижте табелката на градинския инструмент | ||||
| Допустима температура на околната среда | ||||
| – при зарежданине | °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||
| – По време на работа | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||
| – за съхраняванине | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||
| Акумулаторна батерия | Литиево-йонна Литиево-йонна Литиево-йонна Литиево-йонна | |||
| Номинално напрежение | V 36 36 36 36 | |||
| Каталожен номер/капацитет | ||||
| – 2 607 336913/1 607 A3502V | Ah – 2 x 2,0 – – | |||
| – 2 607 336915/2 607 337047 | Ah 4,0 – 4,0 4,0 | |||
| – 1 607 A35058 | Ah – – – – | |||
| Брой на клетките в акумулаторната батерия | ||||
| Градинска тре-вокосачка | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| -2 607 336913/1 607 A3502V | -10-- | |||
| -2 607 336915/2 607 337047 | 20 - 20 20 | |||
| -1 607 A35058 | ---- | |||
| Градинска тревокосач-ка | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Каталожен номер | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| Номинално напрежение V 36 36 36 36 | ||||
| Широчина на корпуса на ножа | cm 46 46 42 46 | |||
| Височина на рязане mm | 25 – 80 25 – 80 25 – 80 | |||
| Обем, кош за събиране на трева | 1 50 50 50 50 | |||
| Маса съгласно ЕРТА-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | |||
| Сериен номер вижте табелката на градинския инструмент | ||||
| Допустима температура на околната среда | ||||
| – при зареждане °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | ||||
| – По време на работа °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | ||||
| – за съхраняване °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | ||||
| Акумулаторна батерия | Литиево-йонна | Литиево-йонна | Литиево-йонна | Литиево-йонна |
| Номинално напрежение V 36 36 36 36 | ||||
| Каталожен номер/капацитет | ||||
| – 2 607 336 913/1 607 A35 02V | Ah | – | – | – |
| – 2 607 336 915/2 607 337 047 | Ah | – | – | 2 x 4,02 x 4,0 |
| – 1 607 A35 058 | Ah | 6,0 | 6,0 | – |
| Брой на клетките в акумулаторната батерия | ||||
| – 2 607 336 913/1 607 A35 02V | – | – | – | |
| – 2 607 336 915/2 607 337 047 | – | – 20 20 | ||
| – 1 607 A35 058 | 20 20 | – | – | |
Всички посочени стойности в това ръководство за експлоатация се отнасят до ползване при надмоска височина до 2000 метра.
| Зарядно устройство | AL 3620 CV | AL 36V-20 | |
| Каталожен номер | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 | |
| AU | 2 607 225 661 | 2 607 226 277 | |
| KO 2 607 225 667 2 607 226 279 | ||
| Заряден ток А 2,0 2,0 | ||
| Време за зареждане (при напълно разредена акумулаторна батерия) | ||
| – Акумулаторна батерия с 2,0 Ah min 65 65 | ||
| – Акумулаторна батерия с 4,0 Ah min 125 125 | ||
| – Акумулаторна батерия с 6,0 Ah min 185 185 | ||
| Маса съгласно EPTA-Procedure 01:2014 kg 0,55 0,55 | ||
| Клас на защита | ☐/II /II | ☐ |
Информация за излъчван шум и вибрации
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Стойностите за излъчвания шум са определени съгласно EN 60335-2-77
Оцененото равнище А на генерирания от електроинструмента шум обикновено е:
| – Налягане на зву-ка | dB(A) | 73 73 73 73 |
| – Звукова мощност dB(A) | 87 87 87 87 | |
| – Неопределеност K | dB | = 2,5 = 2,5 = 2,5 = 2,5 |
Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността К са изчислени съгласно EN 60335-2-77
| – Стойност на гене-рираните вибра-ции a_n | m/s^2 | < 2,5 < 2,5 < 2,5 < 2,5 | ||
| – Неопределеност K | m/s^2 | = 1,5 = 1,5 = 1,5 = 1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| 3 600 HB9 872 |
Стойностите за излъчвания шум са определени съгласно EN 60335-2-77
Оцененото равнище А на генерирания от електроинструмента шум обикновено е:
| – Налягане на зву-ка | dB(A) | 73 73 73 73 |
| – Звукова мощност dB(A) | 87 87 87 87 | |
| – Неопределеност K | dB | = 2,5 = 2,5 = 2,5 = 2,5 |
Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността К са изчислени съгласно EN 60335-2-77
| – Стойност на гене-рираните вибра-ции a_h | m/s^2 | < 2,5 < 2,5 < 2,5 < 2,5 | ||
| – Неопределеност K | m/s^2 | = 1,5 = 1,5 = 1,5 = 1,5 |
Монтиране и работа
| Окомплектовка ^A) | A 367 |
| Отваряне на ръкохватката | B 368 |
| Регулиране на работната височина | |
| Поставяне/изваждане на коша за съ-биране на трева | C 369 |
| Регулиране на височината на рязане D 370 | |
| Поставяне на акумулаторната батерия E 370 | |
| Работа | F 371 |
| - включване на прекъсвача на електрическата верига | |
| - Включване | |
| - Косене | |
| - Изключване | |
| - изключване на прекъсвача на електрическата верига | |
| Изваждане на акумулаторната бате-рия | G 372 |
| Упътване за косене H 373 | |
| Указател за коша за трева празен/пълен | I 374 |
| Прибиране на ръкохватката J 375 | |
| Поддържане/смяна на ножа K 376 | |
| Избор на допълнителни приспособле-ния | L 376 |
A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Включване
За Вашата сигурност
▶ Внимание! Преди да почиствате или да извършвате техническо обслужване, изключвайте градинския електроинструмент, изключвайте прекъсвача на електрическата верига и изваждайте акумулаторната батерия. Същото важи и ако кабельт бъде повреден, прерязан или усукан.
▶ След като градинският електроинструмент бъде из-
ключен, ножовете продължават да се въртят някол-
ко секунди по инерция.
▶ Внимание: Не допирайте въртящия се нож.
Зареждане на акумулаторната батерия
Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 35 °C. Така се увеличава дълготрайността й.
Упътване: Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.
Литиево-йонната акумулаторна батерия може да бъде зареждана във всеки момент, без това да намалява дълготрайността ј. Прекъсване на зареждането не щ вреди.
Литиево-йонната батерия се предпазва от дълбоко разреждане от системата „Electronic Cell Protection (ECP)“.
При изтощена акумулаторна батерия електроинструментът се изключва с помощта на предпазен прекъсвач: Градинският електроинструмент спира и не може да бъде включен.
След автоматично изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Може да повредите акумулаторната батерия.
Спазвайте указанията за изхвърляне на акумулаторните батерии.
Поставяне/изваждане на акумулаторната батерия
Упътване: Ако се използват неподходящи акумулаторни батерии, това може да предизвика неправилно функциониране или повреждане на машината.
Поставете заредената акумулаторна батерия. Уверете се, че акумулаторната батерия е влязла добре.
За изваждане на акумулаторната батерия от машината натиснете бутона за освобождаване на акумулаторната батерия и я издърпайте.
Зареждане
Процесът на зареждане започва веднага след като щепсельт на зарядното устройство бъде включен в контакта и акумулаторната батерия бъде поставена в зарядното устройство.
Благодарение на интелигентния процес на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение.
Така животът на акумулаторната батерия се удължава, а при съхраняване върху зарядното устройство тя е винаги напълно заредена.
Значение на индикаторите на зарядното устройство (AL 3620 CV/AL 3640 CV/AL 36V-20)
Бързо зареждане
Процесът на бързо зареждане се сигнализи- ра чрез мигане на зеления светодиод на акумулаторната батерия.
Светлинен индикатор на акумулаторната батерия: По време на процеса на зареждане трите зелени светодиода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъснато, акумулаторната батерия е заредена. Прибл. 5 минути след
като акумулаторната батерия се зареди напълно трите зелени светодиода угасват.
Упътване: Режимът на бързо зареждане се включва само ако температурата на акумулаторната батерия є в допустимия диапазон, вижте раздела Технически данни.
Акумулаторната батерия заредена
Непрекъснато светещ зелен светодиод за зареждане на акумулаторната батерия по- казва, че тя е напълно заредена.
В допълнение в продължение на прибл. 2 секунди се чува звуков сигнал, който указва пълното зареждане на акуму- латорната батерия.
Веднага след това акумулаторната батерия може да бъде извадена, за да бъде ползвана.
Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия, показва, че щепсельт е включен в захранващата мрежа и зарядното устройство е готово за работа.
Температурата на акумулаторната батерия е под 0°C или над 45°C
Непрекъснатото светене на червения светодиод показва, че температурата на акумулаторната батерия е извън допустимия диа-
пазон за зареждане, вижте раздел Технически данни. Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо зареждане.
Ако температурата на акумулаторната батерия е извън допустимия интервал, при поставяне в зарядното устройство светва червеният светодиод на акумулаторната батерия.
Не е възможно зареждане
Други проблеми при зареждане се указват чрез мигане на червения светодиод.
Процесът на зареждане не може да започне
и зареждането на акумулаторната батерия е невъзможно (вижте Отстраняване на дефекти).
Указания за зареждане
При непрекъснато зареждане, респ. при неколкократно последователно зареждане на акумулаторни батерии без прекъсване зарядното устройство може да се нагрее. Това е нормално и не указва за наличието на технически дефект на зарядното устройство.
Съществено съкратено време за работа след пълно зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.
Спазвайте указанията за бракуване.
Охлаждане на акумулаторната батерия (Active Air Cooling – Активно въздушно охлаждане)
Вграденото в зарядното устройство електронно управление на вентилатора следи температурата на поставената акумулаторната батерия. Ако температурата на акумулаторната батерия е над 30 °C, акумулаторната батерия се охлажда до оптималната температура за зареждане с по-
мощта на вентилатор. Работещият вентилатор създава шум от въздушната струя.
Ако вентилаторът не работи, температурата на акумулаторната батерия е в оптималния диапазон или вентилаторът е повреден. В последния случай времето за зареждане на акумулаторната батерия се удължава.
Указания за работа
Светлинен индикатор за състоянието на акумулаторната батерия
Акумулаторната батерия е съоръжена със светлинен индикатор, указващ степента й на зареденост. Светлинният индикатор се състои от 3 зелени светодиода.
Натиснете бутона за степента на зареденост на акумулаторната батерия, за да включите светлинния индикатор. След прибл. 5 секунди светлинният индикатор изгасва автоматично.
Състоянието на акумулаторната батерия може да бъде проверявано и когато тя е извадена.
| Светодиоди Капацитет на акумулатор-ната батерия | |
| 3 зелени светодиода светят непрекъснато | ≥ 2/3 |
| 2 зелени светодиода светят непрекъснато | ≥ 1/3 |
| 1 зелен светодиод свети непрекъснато | ≤ 1/3 |
| 1 зелен светодиод мига резерва | |
Ако след натискане на бутона не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.
Поради съображения за сигурност проверката за степента на зареденост на акумулаторната батерия може да се извършва само когато градинският електроинструмент е в покой.
По време на процеса на зареждане трите зелени светодиода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъснато, акумулаторната батерия е заредена. Прибл. 5 минути след като акумулаторната батерия се зареди напълно трите зелени светодиода угасват.
Индикатор на акумулаторната батерия за температурата
Червеният светодиод на системата за температурен контрол указва, че акумулаторната батерия или електроника- та на градинския електроинструмент (при поставена акумулаторна батерия) не са в оптималния температурен интервал. В този случай градинският електроинструмент не работи изобщо или не работи с пълната си мощност.
Температурен контрол на акумулаторната батерия
При натискане на бутона или на пусковия прекъсвач (при поставена акумулаторна батерия), червеният светодиод мига: температурата на акумулаторната батерия е извън допустимия работен диапазон.
При достигане на температури над 70°C акумулаторната батерия се изключва, докато достигне отново допустимия температурен интервал за работа.
Система за температурен контрол на електронното управление на градинския електроинструмент
При натискане на пусковия прекъсвач червеният светодиод свети непрекъснато: Температурата на електронно-то управление на градинския електроинструмент е под 5°C или над 75°C.
При температура над 90°C градинският електроинструмент се изключва, докато температурата попадне отново в допустимия за работа интервал.
Производителност на рязане (време за работа на акумулаторната батерия)
Производителността на рязане (времето за работа на акумулаторната батерия) зависи от свойствата на тревата, напр. гъстотата й, влажността й, дължината й, както и от височината на рязане.
Производителността се ограничава също така и вследствие на често включване и изключване на градинския електроинструмент по време на косене (време за работа на акумулаторната батерия).
За оптимизиране на производителността на рязане (времето за работа на акумулаторната батерия) се препоръчва по-честото косене, увеличаването на височината на рязане и работата с умерена скорост.
Посоченият по-долу пример показва зависимостта между височината на рязане и производителността с едно зареждане на акумулаторната батерия.
Условия на рязане
Много тънка суха трева
| Производителност на рязане | |
| Акумулаторна батерия с 2,0 Ah | до 250 m^2 |
| Акумулаторна батерия с 4,0 Ah | до 500 m^2 |
| Акумулаторна батерия с 6,0 Ah | до 750 m^2 |
За да увеличите времето за работа, можете да закупите допълнителна акумулаторна батерия от оторизиран търговец за електроинструменти на Бош.
Отстраняване на дефекти
Симптом Възможна причина Отстраняване
| Електродвигателят не се включва | Вътрешен електрически дефект на градинския електроинструмент | Обърнете се към оторизиран сервис на Бош |
| Акумулаторната батерия е разредена Заредете акумулаторната батерия | ||
| Акумулаторната батерия е твърде студена/го-реща | Оставете акумулаторната батерия да се затоп-ли/охлади | |
| Тревата е твърде висока Максимално допустимата височина на тревата при настройване на най-високо косене е 30 см | ||
| Защитата на електродвигателя се е задейства-ла | Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане | |
| Прекъсвачът на електрическата верига не е в правилната позиция/не е вкаран правилно | Поставете го правилно | |
| Градинският електро-инструмент работи с прекъсвания | Вътрешен електрически дефект на градинския електроинструмент | Обърнете се към оторизиран сервис на Бош |
| Защитата на електродвигателя се е задейства-ла | Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане | |
| Градинският електро-инструмент оставя не-равно окосена трева и/или | Височината на рязане е твърде малка Настройте по-голяма височина на рязане | |
| Ножовете са затъпени | Сменете ножа (вижте фигура K) | |
Симптом Възможна причина Отстраняване
| електродвигателят работи трудно | Възможно е машината да е зацапана и блокира-на | Изключете градинския електроинструмент и прекъсвача на електрическата верига |
| Проверете долната страна на градинския елек-троинструмент и при необходимост отстранете захванатите растения (работете винаги с пред-пазни ръкавици) | ||
| Ножът е монтиран неправилно Монтирайте ножа правилно | ||
| След включване на градинския електро-инструмент ножът не се завърта | Ножът е силно зацапан с трева Изключете градинския електроинструмент и прекъсвача на електрическата верига | |
| Отстранете причината за блокиране (работете винаги с предпазни ръкавици) | ||
| Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (27 Nm) | ||
| Силни вибрации/шум | Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (27 Nm) | |
| Ножът е повреден | Сменете ножа (вижте фигура K) | |
| Симптоми Възможна причина Отстраняване | ||
| Червеният светодиод на зарядното устройство мигаНе е възможно зареждане | Акумулаторната батерия не е поставена (правилно) | Поставете правилно акумулаторна батерия на зарядното устройство |
| Контактите на акумулаторната батерия са за-мърсени | Почистете контактите на акумулаторната бате-рия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акуму-латорната батерия | |
| Акумулаторната батерия е повредена Заменете акумулаторната батерия | ||
| Индикаторите за за-реждане на зарядното устройство не светят | Щепсельт на зарядното устройство не е вкаран в контакта (правилно) | Вкарайте (докрай) щепсела в контакта |
| Контактът, захранващият кабел или зарядното устройство са дефектни | Проверете захранващото напрежение, ако е необходимо занесете зарядното устройство за проверка в оторизиран сервис за електроинст-рументи на Бош | |
Техническо обслужване и сервис
Грижа за акумулаторната батерия
▶ Внимание! Преди почистване или техническо обслужване на градинския електроинструмент го спирайте, задействайте прекъсвача на захранващата верига и демонтирайте акумулаторната батерия и коша за трева.
Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици.
За да си осигурите оптимално ползване на акумулаторна- та батерия, спазвайте следните указания:
– Предпазвайте акумулаторната батерия от влажност и вода.
– Съхранявайте градинския електроинструмент само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте градинския електроинструмент през лятото в кола.
– Съхранявайте акумулаторната батерия извън градинския електроинструмент.
– Не оставяйте акумулаторната батерия в градинския електроинструмент на пряка слънчева светлина.
– Оптималната температура за съхраняване на акумулаторната батерия е 5 °C.
– Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.
Съществено съкратено време за работа след пълно за-
реждане показва, че акумулаторната батерия е изхабена
и трябва да бъде заменена.
Клиентска служба и консултация относно употребата
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com
Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Други сервисни адреси ще откриете на:
Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.
Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте контактните клеми с изолирбанд и опаковайте акумулаторната батерия така, че да не може да се премества в опаковката. Моля, спазвайте и изискванията на местното законодателство.
Бракуване
Градинският електроинструмент, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за
оползотворяване на съдържащите се в тях суровини.
Не изхвърляйте градински електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно Европейска директива 2012/19/ЕС относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.
Akkus/Batterien:
Литиево-йонни:
Моля, спазвайте указанията в раздела Транспортиране.
Македонски
Измереното А ниво на бучава изнесува обично:
| - Звучен притисок dB(A) | 73 73 73 73 | |||
| - Звучна јачина dB(A) | 87 87 87 87 | |||
| - Несигурност K dB | = 2,5 | = 2,5 | = 2,5 | = 2,5 |
Измереното А ниво на бучава изнесува обично:
| - Звучен притисок dB(A) | 73 73 73 73 | |||
| - Звучна јачина dB(A) | 87 87 87 87 | |||
| - Несигурност K dB | = 2,5 | = 2,5 | = 2,5 | = 2,5 |
