| Produkta veids | Bezvadu elektriskā zāles pļāvēja |
| Zīmols | Bosch |
| Modelis | AdvancedRotak 36690 |
| Pļaušanas platums | 42 cm |
| Pļaušanas augstums | 25 – 80 mm (regulējams) |
| Savācējgroza tilpums | 50 litru |
| Svars | 17,5 kg |
| Akumulatora spriegums | 36 V (Litija jonu) |
| Akumulatora ietilpība (atkarībā no versijas) | 2,0 Ah / 4,0 Ah / 6,0 Ah |
| Darbības laiks (ar 4,0 Ah akumulatoru) | Līdz 500 m² (smalka un sausa zāle) |
| Skaņas spiediena līmenis | 73 dB(A) |
| Skaņas jaudas līmenis | 87 dB(A) |
| Vibrācijas | < 2,5 m/s² |
| Lapu savākšanas funkcija | Jā (ieteicamais maksimālais pļaušanas augstums) |
| Groza piepildījuma līmeņa indikators | Jā (LED displejs) |
| Stūres veids | Salokāms kompaktai uzglabāšanai |
| Uzglabāšanas temperatūra | -20 °C līdz +50 °C |
| Asmeņu apkope | Nomaiņa ar Bosch rezerves asmeni (pievilkšanas moments 27 Nm) |
| Drošība | Atvienotājs, pārslodzes aizsardzība, asmens apstāšanās dažu sekunžu laikā |
| Iekļautie piederumi | Akumulators un lādētājs (atkarībā no versijas), savācējgrozs |
Bieži uzdotie jautājumi - AdvancedRotak 36690 BOSCH
Lietotāju jautājumi par AdvancedRotak 36690 BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāles pļāvējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu AdvancedRotak 36690 - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. AdvancedRotak 36690 zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA AdvancedRotak 36690 BOSCH

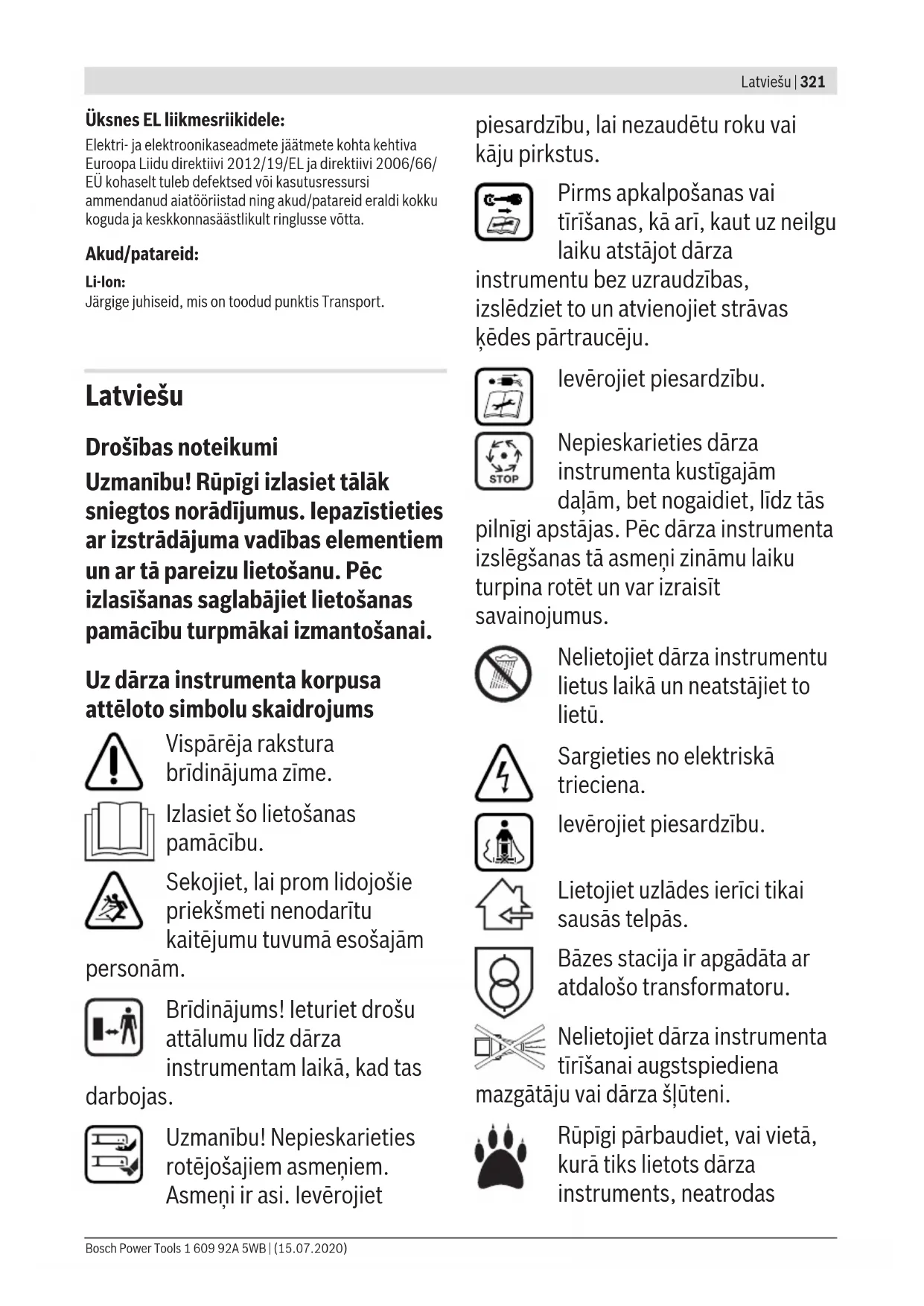

Latviešu .... Lappuse 321
Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. lepazīstieties ar izstrādājuma vadības elementiem un ar tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai.
Uz dârza instrumenta korpusa attêloto simbolu skaidrojums
Vispārēja rakstura brīdinājuma zīme.
Izlasiet šo lietošanas pamācību.
Sekojiet, lai prom lidojošie priekšmeti nenodarītu kaitējumu tuvumā esošajām personām.
Bridinajums! leturiet drošu attalumu līdz dārza instrumentam laikā, kad tas darbojas.
Uzmanību! Nepieskarieties rotējošajiem asmeņiem.
Asmeņi ir asi. levērojiet
piesardzību, lai nezaudētu roku vai kāju pirkstus.
Pirms apkalpošanas vai tīrīšanas, kā arī, kaut uz neilgu laiku atstājot dārza
instrumentu bez uzraudzības, izslēdziet to un atvienojiet strāvas kēdes pārtraucēju.
levērojiet piesardzību.
Nepieskarieties dârza instrumenta kustîgajâm dalâm, bet nogaidiet, lîdz tâs pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus.
Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū.
Sargieties no elektriskā trieciena.
levērojiet piesardzību.
Lietojiet uzlādes ierīci tikai sausās telpās.
Bāzes stacija ir apgādāta ar atdalošo transformatoru.
Nelietojiet dârza instrumenta tîrîšanai augstspiediena ju vai dârza šlûteni.
Rūpīgi pārbaudiet, vai vietā, kurā tiks lietots dārza instruments, neatrodas
savvaļas dzīvnieki vai mājdzīvnieki. Darbojoties instrumentam, savvaļas dzīvnieki vai mājdzīvnieki var tikt savainoti. Uzmanīgi pārlūkojiet vietu, kurā tiks lietots instruments, un novāciet tajā atrodošos akmeņus, nūjas, stieples, kaulus un citus svešķermeņus. Lietojot instrumentu, sekojiet, lai tas nenodarītu kaitējumu savvaļas dzīvniekiem un mājdzīvniekiem, kā ari, lai tas nesadurtos ar īsiem koku celmiem, kas slēpjas garajā zālē.
Lietošana
▶ Neļaujiet lietot dārza instrumentu bērniem vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem.
▶ Neļaujiet lietot dārza instrumentu bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām zināšanām. Kā arī personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai.
▶ Nodrošiniet bērniem pienācīgu uzraudzību, sekojiet, lai viņi nesāktu rotaļāties ar dārza instrumentu.
▶ Nekad nelietojiet dārza instrumentu, ja darba vietas tiešā tuvumā atrodas citas personas (īpaši bērni) vai mājdzīvnieki.
▶ Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam.
▶ Lietojot šo izstrādājumu, nenēsājiet valējus gumijas apavus vai sandales. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. Nelietojiet izstrādājumu, ejot ar basām kājām.
▶ Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem.
Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā.
▶ Veiciet applaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā.
▶ Nestrādājiet ar zāliena pļāvēju sliktos laika apstākļos un jo īpaši negaisa laikā.
▶ Ja iespējams, nelietojiet dārza instrumentu mitrā zālē.
- Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soliem.
▶ Nelietojiet dârza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes.
▶ Lai pasargātu sevi, ieteicams nēsāt ierīces dzirdes aizsardzībai.
▶ Nelietojiet dārza instrumentu, ja jūtaties noguris, nevesels vai atrodaties alkohola, narkotiku vai medikamentu iespaidā.
- Darbs nogāzēs var būt bīstams:
- Neapplaujiet stipri stāvas nogāzes.
- Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru.
- Vienmēr pārvietojiet zāliena plāvēju gar nogāzi, bet ne augšup vai lejup pa to.
- levērojiet īpašu piesardzību, mainot applaušanas virzienu slīpā vietā.
▶ Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakal vai pārvietot dārza instrumentu virzienā uz sevi.
Zāliena applaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi.
▶ Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena applaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem.
▶ Nesasveriet dārza instrumentu, uzsākot darbu vai iedarbinot motoru.
▶ leslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā,
stāvot drošā attālumā no rotējošajām daļām.
▶ Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām.
▶ Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas.
▶ Neceliet un nenesiet dârza instrumentu, ja darbojas tâ dzinējs.
▶ Uzglabāšanas laikā nodrošiniet, vai dārza instruments balstītos pret zemi ar visiem 4 riteņiem.
Celiet dārza instrumentu vienīgi aiz pārnešanas roktura. Rīkojieties ar pārnešanas rokturi piesardzīgi.
▶ Neveiciet nekādas izmaiņas instrumenta konstrukcijā.
Nesankcionētas izmaiņas var nelabvēlīgi ietekmēt dārza instrumenta darbības drošumu, samazināt tā jaudu un būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim
Lapu savākšana
Lapu savākšanas asmens ir veidots tā, ka tas spēj attīrīt zālienu no rudenī kritušām koku lapām. Lai šī funkcija spētu nodrošināt optimālus rezultātus, ievērojiet sekojošo:
– savāciet lapas tikai tad, ja ir iestatīts maksimālais applaušanas augstums,
– savāciet lapas tikai no sava zāliena,
– pirms lapu savākšanas aplūkojiet darba vietu un pārliecinieties, ka
tās tuvumā neatrodas cilvēki, mājdzīvnieki, stikla objekti un automašīnas.
Atvienojiet strāvas kēdes pārtraucēju:
– vienmēr, kad dārza instruments
tiek atstāts bez uzraudzības,
– atbrīvojot iestrēgušās daļas,
– veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to,
– pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts,
- ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda).
Apkalpošana
▶ Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
▶ Lai būtu iespējams droši strādāt ar dārza instrumentu, pārbaudiet, vai ir stingri pieskrūvēti visi tā uzgriežni un skrūves.
▶ Regulāri pārbaudiet zāles savācējtvertnes stāvokli un nolietošanās pakāpi.
▶ Regulāri pārbaudiet zāles savācējtvertnes nodilumu un nolietošanās pakāpi.
▶ Lai panāktu augstu darba drošību, regulāri pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas.
▶ Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni.
▶ Nodrošiniet, lai nomainai tiktu izmantotas vienīgi originālās rezerves daļas, kas ražotas firmā Bosch.
▶ Pirms dārza instrumenta novietošanas uzglabāšanai pārliecinieties, ka tas ir tīrs un brīvs no zāles paliekām. Vajadzības gadījumā notīriet instrumentu ar mīkstu, sausu suku.
Drošības noteikumi un ieteikumi par optimālu apiešanos ar akumulatoru
Pirms akumulatora ievietošanas pärliecinieties, ka dârza instruments ir izslëgts un no tã ir atvienots tã strāvas këdes pärtraucëjs. Mëginajums ievietot akumulatoru ieslëgtä dârza instrumentä var beigties ar nelaimes gadijumu.
Lietojiet tikai šim dârza instrumentam paredzëtos akumulatorus, kas izgatavoti firmä Bosch. Citu akumulatoru lietošana var bût par cêloni savainojumiem vai izraisît aizdegšanos.
▶ Neatveriet akumulatoru. Tas var radit isslēgumu.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Pretējā gadījumā var notikt sprādziens.
Ja akumulators netiek lietots, sargājiet to no papīra skavām, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas varētu radīt īsslēgumu starp akumulatora kontaktiem. Īsslēgums starp akumulatora izvadiem var radīt apdegumus vai izraisīt aizdegšanos.
Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst tvaiki. Izvēdiniet telpu un smagākos gadījumos meklējiet ārsta palīdzību. Tvaiki var izraisīt elpošanas celu kairinājumu.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos.
Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
▶ Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā ari ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Nepieļaujiet īsslēguma veidošanos izsaukt starp akumulatora kontaktiem. Tas var izsaukt sprādzienu.
▶ Sargājiet akumulatoru no mitruma un ūdens.
Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no -20 °C līdz 50 °C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā.
▶ Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Drošības noteikumi uzlādes ierīcēm
Izlasiet visus drošības noteikumus un norādījumus instrumenta lietošanai.
Drošības noteikumu un lietošanas norādījumu neievērošana var būt par cēloni elektriskā
trieciena saņemšanai, kā arī izraisīt aizdegšanos un/vai smagu savainojumu.
Pēc izlasīšanas uzglabājiet drošības noteikumus un lietošanas norādījumus turpmākai izmantošanai.
Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai arī esat pienācīgi apmācīts darbam ar to.
▶ Nekad neļaujiet lietot uzlādes ierīci bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai.
▶ Uzraugiet bērnus. Tas Įaus nodrošināt, lai bērni nerotalātos ar uzlādes ierīci.
▶ Uzlādējiet vienīgi litija-jonu akumulatorus ar ietilpību 2,0 Ah (sākot ar 10 akumulatora elementiem). Akumulatora
spriegumam jāatbilst uzlādes ierīces nodrošinātajam akumulatora uzlādes spriegumam. Nemēginiet uzlādēt atkārtoti neuzlādējamas baterijas. Pretējā gadījumā pastāv aizdegšanās un sprādziena briesmas.
Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.
▶ Uzturiet uzlādes ierīci tīru. Netīrumi var radīt elektriskā trieciena saņemšanas briesmas.
Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, kabeli un kontaktspraudni. Atklājot bojājumus, pārtrauciet uzlādes ierīces lietošanu, līdz bojājumi tiek novērsti. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalificēts speciālists, nomaiņai izmantojot originālās rezerves daļas. Lietojot bojātu uzlādes ierīci, elektrokabeli un kontaktdakšu, pieaug elektriskā trieciena saņemšanas risks.
Nedarbiniet uzlādes ierīci, ja tā atrodas uz viegli degoša materiāla (piemēram, uz papīra, auduma u.c.) vai ugunsnedrošos apstāklos. Uzlādes laikā uzlādes ierīces izdalītais siltums var radīt aizdegšanās briesmas.
▶ Nenosedziet uzlādes ierīces ventilācijas atveres. Pretējā gadījumā uzlādes ierīce var pārkarst un pārstāt pareizi funkcionēt.
Lai paaugstinātu elektrisko drošību, ieteicams lietot noplūdes strāvas aizsargreleju ar maksimālo nostrādāšanas strāvu 30 mA. Pirms lietošanas vienmēr pārbaudiet noplūdes strāvas aizsargreleju.
Simboli
Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. legaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu.
Simbols Nozīme
 | Kustības virziens |
 | Reakcijas virziens |
 | Nēsājiet aizsargcimdus |
| [KHET] | Svars |
| [0007] | leslēgšana |
| [000] | Izslēgšana |
Simbols Nozime
| √ | Atlauta darbība |
| × | Aizliegta darbība |
| CLICK! | Sadzirdams troksnis |
| Piederumi/rezerves daļas |
Pielietojums
Šis dārza instruments ir paredzēts piemājas zāliena applaušanai.
Šis dārza instruments nav paredzēts dzīvžogu apgriešanai, trimēšanai, smalcināšanai u.c. līdzīgiem darbiem.
Šis dārza instruments ir paredzēts zāliena applaušanai līdz zemes limenim.
Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.
Tehniskie dati
| Zāliena plāvējs AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| Izstrādājumanumurs | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 | |
| Nominālaisspriegums | V 36 36 36 36 | ||||
| Asmens korpusaplatums | cm 42 42 42 46 | ||||
| Applaušanasaugstums | mm 25 - 80 25 - 80 25 - 80 25 - 80 | ||||
| Zālessavācējtvertnesietilpība | I 50 50 50 50 | ||||
| Svars atbilstošiEPTA-Procedure01:2014 | kg 17,5 16,5 17,5 17,5 | ||||
| Sērijas numurs skatīt dārza instrumenta markejuma plāksnīti | |||||
| Pieļaujamā apkārtējā gaisa temperatūra | |||||
| - uzlādes laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| - darbības laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| - uzglabāšanaslaikā | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | ||||
| Akumulators litija-jonu litija-jonu litija-jonu litija-jonu | |||||
| Nominālaisspriegums | V 36 36 36 36 | ||||
| Izstrādājuma numurs/ietilpība | |||||
| - 2 607 336913/1 607 A3502V | Ah - | 2 x 2,0 -- | |||
| - 2 607 336915/2 607 337047 | Ah | 4,0 - | 4,0 | 4,0 | |
| - 1 607 A35058 | Ah - - - - | ||||
| Akumulatora elementu skaits | |||||
| - 2 607 336913/ | - 10 -- | ||||
| Zāliena plāvējs AdvancedRotak | AdvancedRotak | AdvancedRotak | |||
| 36-650 | 36-660 | 36-690 | Rotak 36-750 | ||
| 1 607 A3502V | |||||
| -2 607 336915/2 607 337047 | 20 - 20 20 | ||||
| -1 607 A35058 | ---- | ||||
| Zāliena plāvējs Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Izstrādājuma numurs | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| Nominālais spriegums V 36 36 36 36 | |||||
| Asmens korpusa platums cm 46 46 42 46 | |||||
| Applaušanas augstums mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Zāles savācējtvertnes ietilpība | 1 50 50 50 50 | ||||
| Svars atbilstoši EPTA-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | ||||
| Sērijas numurs skatīt dārza instrumenta markejuma plāksnīti | |||||
| Pielaujamā apkārtējā gaisa temperatūra | |||||
| - uzlādes laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| - darbības laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| - uzglabāšanas laikā | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akumulators | litija-jonu litija-jonu | litija-jonu litija-jonu | |||
| Nominālais spriegums V 36 36 36 36 | |||||
| Izstrādājuma numurs/ietilpība | |||||
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Akumulatora elementu skaits | |||||
| - 2 607 336 913/1 607 A35 02V | - | - | - | - | |
| - 2 607 336 915/2 607 337 047 | - | - 20 20 | |||
| - 1 607 A35 058 | 20 20 | - | - | ||
Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.
| Uzlādes ierīce | AL 3620 CV | AL 36V-20 | |
| Izstrādājuma numurs | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 | |
| AU | 2 607 225 661 | 2 607 226 277 | |
| KO | 2 607 225 667 | 2 607 226 279 | |
| Uzlādes strāva | A | 2,0 | 2,0 |
Uzlādes ierīce AL 3620 CV AL 36V-20
| Uzlādes laiks (tukšam akumulatoram) | ||
| - akumulatoram ar ietilpību 2,0 Ah min. 65 65 | ||
| - akumulatoram ar ietilpību 4,0 Ah min. 125 125 | ||
| - akumulatoram ar ietilpību 6,0 Ah min. 185 185 | ||
| Svars atbilstoši EPTA-Procedure 01:2014 kg 0,55 0,55 | ||
| Elektroaizsardzības klase | ☐/II / II | ☐ |
Informācija par troksni un vibrāciju
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Instrumenta raditā trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 60335-2-77
Instrumenta raditā pēc A raksturlīknes izsvērtā trokšna parametru tipiskās vērtības ir šādas:
| - skaņas spiediena limenis | dB(A) | 73 73 73 73 | |
| - skaņas jaudas limenis | dB(A) | 87 87 87 87 | |
| - mērijumu izkliede K | dB | = 2,5 = 2,5 = 2,5 = 2,5 |
Instrumenta radīto svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērijumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-77
| – Vibrācijaspaātrinājumavērtība an | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | |
| – Mērījumu izkliedeK | m/s2 | = 1,5 = 1,5 = 1,5 = 1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| 3 600 HB9 872 |
Instrumenta raditā trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 60335-2-77
Instrumenta raditā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas:
| - skañas spiediena limenis | dB(A) | 73 73 73 73 |
| - skañas jaudas limenis | dB(A) | 87 87 87 87 |
| - mērijumu izkliede K | dB | = 2,5 = 2,5 = 2,5 = 2,5 |
Instrumenta radīto svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-77
| - Vibrācijaspaātrinājumavērtība an | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | ||
| - Mērījumu izkliedeK | m/s2 | = 1,5 = 1,5 = 1,5 = 1,5 |
Montāža un lietošana
Darbība un tās mērķis Attēls Lappus
e
| Piegādes komplektsA) | A 367 |
| Lokveida roktura atlocīšana | B 368 |
| Darba augstuma iestatīšana | |
| Zāles savācējtvertnes iestiprināšana un noņemšana | C 369 |
| Applaušanas augstuma iestatīšana D 370 | |
| Akumulatora ievietošana E 370 | |
| Lietošana- Strāvas kēdes pārtraucēja ievietošana- leslēgšana- Applaušana- Izslēgšana- Strāvas kēdes pārtraucēja izņemšana | F 371 |
| Akumulatora izņemšana G 372 | |
| Norādījumi applaušanai H 373 | |
| Zāles savācējtvertnes piepildīšanās indikators: tukšs/pilns | I 374 |
| Lokveida roktura salocīšana J 375 | |
| Asmens apkalpošana/Asmens nomaiņa K 376 | |
| Piederumu izvēle L 376 |
A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Uzsākot lietošanu
Jūsu drošībai
Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas kēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi ari tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies.
▶ Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties.
Uzmanību! levērojiet piesardzību nepieskarieties rotējošajam griezējasmenim.
Akumulatora uzlādes ierīce
Akumulators ir apgādāts ar temperatūras kontroles ierīci, kas pieļauj uzlādi vienīgi temperatūras vērtību diapazonā no 0 °C līdz 35 °C. Tas Įauj panākt lielu akumulatora kalpošanas laiku.
Norāde: Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgī jāuzlādē uzlādes ierīcē. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.
Pateicoties elektroniskajai elementu aizsardzībai „Electronic Cell Protection (ECP)“, litija-jonu akumulatori tiek aizsargāti pret dziļo izlādi. Ja akumulators ir izlādēts, aizsardzības ierīce izslēdz izstrādājumu: Šādā gadījumā dārza instruments vairs nedarbojas.
Ja izstrādājums ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Tas var sabojāt akumulatoru.
levērojiet norādījumus par atbrīvošanos no nolietotajiem akumulatoriem.
Akumulatora ievietošana un iznemšana
Norāde. Izmantojot nepiemērotus akumulatorus, instruments var nepareizi funkcionēt vai pat tikt bojāts. levietojiet uzlādētu akumulatoru. Pārliecinieties, ka akumulators ir pilnībā ievietots.
Lai iznemtu akumulatoru no instrumenta, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.
Uzlādes gaita
Akumulatora uzlāde sākas, līdzko uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators ir ievietots uzlādes ierīcē.
Inteliğentā uzlādes procesa gaitā tiek automātiski atpazīta akumulatora uzlādes pakāpe un atkarībā no akumulatora temperatūras un sprieguma tiek izvēlēta optimāla uzlādes strāva.
Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.
Indikācijas elementu nozīme uz uzlādes ierīces (AL 3620 CV/AL 3640 CV/AL 36V-20)
Paātrinātā uzlāde
Zaļā uzlādes indikatora mirgošana norāda, ka notiek akumulatora paātrināta uzlāde.
Indikācijas elementi uz akumulatora.
Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.
Norāde. Atrā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamo uzlādes temperatūras vērtību diapazonā, kas norādīts sadaļā „Tehniskie dati“.
Uzlādējiet akumulatoru
Zaļā uzlādes indikatora pastāvīga degšana signalizē, ka akumulators ir pilnīgi uzlādēts.
Bez tam aptuveni 2 sekundes ilgi skan tonālais
signāls, liecinot, ka ir sasniegta akumulatora maksimālā uzlādes pakāpe.
Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu.
Ja akumulators neatrodas uzlādes ierīcē, uzlādes indikatora pastāvīga degšana signalizē, ka uzlādes ierīces
kontaktdakša ir pievienota elektrotikla kontaktligzdai un uzlādes ierīce ir gatava darbam.
Akumulatora temperatūra ir zemāka par 0°C vai augstāka par 45°C
Sarkanā uzlādes indikatora pastāvīga degšana signalizē, ka akumulatora temperatūra ir ārpus pieļaujamo uzlādes
temperatūras vērtību diapazona, kas norādīts sadaļā „Tehniskie dati“, un tāpēc uzlāde nevar notikt. Akumulatora temperatūrai nonākot pieļaujamo vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātās uzlādes režīmā. Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes ierīcē iedegas tā sarkanā LED diode.
Akumulatora uzlāde nenotiek
Ja akumulatora uzlādes gaitā rodas kāda cita klūme, mirgo sarkanais LED indikators. Šādā gadījumā uzlādes process nevar sākties,
un akumulatora uzlāde nenotiek (skatīt sadaļu „Kļūmju uzmeklēšana”).
leteikumi akumulatora uzlādei
Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku klūmi uzlādes ierīcē. Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt. levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Uzlādes ierīcē iebūvētais ventilatora vadības mezgls kontrolē ievietotā akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30 °C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. leslēgtais ventilators rada raksturīgu gaisa plūsmas troksni. Ja ventilators nedarbojas, tas nozīmē, ka akumulatora temperatūra atrodas optimālo uzlādes temperatūras vērtību robežās vai arī ventilators ir bojāts. Šādā gadījumā pieaug akumulatora uzlādes laiks.
Norādījumi darbam
Akumulatora uzlādes pakāpes indikators
Akumulators ir apgādāts ar uzlādes pakāpes indikatoru, kas parāda tā uzlādes pakāpi. Uzlādes pakāpes indikatoru veido 3 zaļas LED diodes.
Lai aktivizētu uzlādes pakāpes indikatoru, nospiediet uzlādes pakāpes indikatora taustiņu. Pēc aptuveni 5 sekundēm uzlādes pakāpes indikators automātiski izdziest.
Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots.
| LED indikatori Akumulatora uzlādes pakāpe | |
| Pastāvīgi deg 3 zaļas LED diodes | ≥ 2/3 |
| Pastāvīgi deg 2 zaļas LED diodes | ≥ 1/3 |
| Pastāvīgi deg 1 zaļas LED diodes | ≤ 1/3 |
Mirgo 1 zała LED diode Rezerve
Ja pēc instrumenta ieslēgšanas neiedegas neviena LED diode, akumulators ir bojāts un to nepieciešams nomainīt. Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi var nolasīt tikai laikā, kad dārza instruments nedarbojas.
Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.
Akumulatora temperatūras kontroles indikators
Temperatūras kontroles indikatora sarkanā LED diode signalizē, ka akumulatora vai dārza instrumenta elektroniskā mezgla (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību diapazona robežām. Šādā gadījumā dārza instruments nedarbojas vai darbojas ar nepilnu jaudu.
Akumulatora temperatūras kontrole
Nospiežot taustiņu vai ieslēdzēju, sarkanā LED diode mirgo (ja ir ievietots akumulators): Akumulatora temperatūra ir ārpus pieļaujamo darba temperatūras vērtību diapazona robežām.
Ja akumulatora temperatūra pieaug virs 70 °C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.
Dārza instrumenta elektroniskā mezgla temperatūras kontrole
Nospiežot ieslėdzēju, sarkanā LED diode deg pastāvīgi. Tas nozīmē, ka dārza instrumenta elektroniskā bloka temperatūra ir zemāka par 5 °C vai augstāka par 75 °C.
Ja akumulatora temperatūra pieaug virs 90 °C, dārza instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.
Instrumenta veiktspēja (akumulatora darbības laiks)
Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no applaujamo zālaugu īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no applaušanas augstuma.
Applaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu, samazinās tā veiktspēja (akumulatora darbības laiks).
Lai nodrošinātu optimālu dārza instrumenta veiktspēju (akumulatora darbības laiku), ieteicams applaušanu veikt biežāk, samazināt applaušanas augstumu un applaušanas laikā pārvietoties normalā gaitā.
Tālāk sniegtajā piemērā ir parādīta sakarība starp applaušanas augstumu un dārza instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru.
Applaušanas apstākli
Łoti plāna, sausa zāle
Applaušanas apstākli
| Veiktspēja | |
| akumulatoram ar ietilpību 2,0 Ah | līdz 250 m^2 |
| akumulatoram ar ietilpību 4,0 Ah | līdz 500 m^2 |
| akumulatoram ar ietilpību 6,0 Ah | līdz 750 m^2 |
Lai palielinātu instrumenta darbības laiku, ieteicams iegādāties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas uzņēmumā.
Klūmju uzmeklēšana un novēršana
Simptoms lespējamais cēlonis Klūmes novēršana
| Nedarbojas motors Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties Bosch klientu apkalpošanas uzņēmumā | ||
| Akumulators ir izlādējies Uzlādējiet akumulatoru | ||
| Akumulatora temperatūra ir par zemu vai par augstu | Nogaidiet, līdz akumulators ir sasilis vai atdzisis | |
| Zāle ir pārāk gara Maks. pieļaujamais zāles garums ir 30 cm pie lielākā applaušanas augstuma iestatījuma | ||
| Ir nostrādājusi motora aizsardzība ľaujiet dzinējam atdzist un palieliniet applaušanas augstumu | ||
| Strāvas kēdes pārtraucējs nav pareizi vai pilnīgi ievietots instrumentā | levietojiet pārtraucēju pareizi | |
| Dārza instruments darbojas ar pārtraukumiem | Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties Bosch klientu apkalpošanas uzņēmumā | |
| Ir nostrādājusi motora aizsardzība ľaujiet dzinējam atdzist un palieliniet applaušanas augstumu | ||
| Aiz dārza instrumenta paliek nevienmērīgs plāvums un/vai motors darbojas smagi | Applaušanas augstums ir pārāk mazs Palieliniet applaušanas augstumu | |
| Asmeņi ir kluvuši neasi | Asmens nomaiņa (attēls K) | |
| lespējams nosprostojums Izslēdziet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucēju Pārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus) | ||
| Asmens ir nepareizi iestiprināts lestipriniet asmeni pareizi | ||
| Pēc dārza instrumenta ieslēgšanas tā asmens negriežas | Asmens ir iestrēdzis zālē Izslēdziet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucēju Novērsiet nosprostojumu (vienmēr uzvelciet dārznieka aizsargcimdus) | |
| Ir valīgs asmens stiprinājuma uzgrieznis/skrūve Pieskrūvējiet asmens stiprinājuma uzgriezni/ skrūvi (ar griezes momentu 27 Nm) | ||
| Dārza instruments stipri vibrē un/vai trokšņo | Ir valīgs asmens stiprinājuma uzgrieznis/skrūve Pieskrūvējiet asmens stiprinājuma uzgriezni/ skrūvi (ar griezes momentu 27 Nm) | |
| Ir bojāti asmeņi | Asmens nomaiņa (attēls K) | |
Akumulators un uzlādes ierīce
Pazīme lespējamais cēlonis Kļūmju novēršana
| Uz uzlādes ierīces mirgo sarkanais uzlādes indikators | Akumulators nav (pareizi) ievietots uzlādes ierīcē | Pareizi ievietojiet akumulatoru uzlādes ierīcē |
| Akumulatora kontakti ir netīri Notīriet akumulatora | kontaktus, piemēram,vairākkārt pievienojot akumulatoru uzlādes ierīcei un atvienojot no tās, vai arī nomainiet akumulatoru | |
| Akumulatora uzlāde nenotiek | ||
| Akumulators ir bojāts Nomainiet akumulatoru | ||
| Uzlādes ierīces akumulatora uzlādes indikatori neiedegas | Uzlādes ierīces kontaktdakša nav pievienota vai ir slikti pievienota elektrotīkla kontaktligzdai | (Līdz galam) iebīdiet uzlādes ierīces kontaktdakšu elektrotikla kontaktligzdā |
| Ir bojāta elektrotīkla kontaktligzda, elektrokabelis vai uzlādes ierīce | Pārbaudiet spriegumu elektrotīkla kontaktligzdā vai nogādājiet uzlādes ierīci pārbaudei Bosch pilnvarotā elektroinstrumentu remonta darbnīcā |
Apkalpošana un apkope
Akumulatora apkope
Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas kēdes pārtraucēju un izņemiet akumulatoru, kā arī nonņemiet zāles savācējtvertni.
▶ Rīkojoties ar asajiem asmeniem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
Lai nodrošinātu optimālu akumulatora izmantošanu, ievērojiet šādus ieteikumus un veiciet šādas darbības.
– Sargājiet akumulatoru no mitruma un ūdens.
– Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no 20 °C līdz 50 °C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā.
– Uzglabājiet akumulatoru atseviški, neievietojot to dārza instrumentā.
- Neatstājiet akumulatoru dārza instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai.
- Optimālā temperatūra akumulatora uzglabāšanai ir 5 °C.
– Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.
Ja akumulators tiek pārsūtīts caur trešajām pusēm (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. leverojiet arī ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
veidā.
Nolietotais dârza instruments, akumulatori, piederumi un iesaînojuma materiâli jâpakłauj otrreizêjai pârstrâdei apkârtêjai videi nekaitigā
Neizmetiet dārza instrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!
Tikai ES valstim
Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgās elektriskās un elektroniskās ierīces, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori un baterijas
Litija-jonu akumulatori:
Lūdzam ievērot norādījumus, kas sniegti sadaļā Transportēšana.
