Tipo di prodotto	Tosaerba elettrica senza fili
Marca	Bosch
Modello	AdvancedRotak 36690
Larghezza di taglio	42 cm
Altezza di taglio	25 – 80 mm (regolabile)
Volume del sacco di raccolta	50 litri
Peso	17,5 kg
Tensione della batteria	36 V (Litio-Ion)
Capacità della batteria (a seconda della versione)	2,0 Ah / 4,0 Ah / 6,0 Ah
Autonomia (con batteria 4,0 Ah)	Fino a 500 m² (erba fine e asciutta)
Livello di pressione acustica	73 dB(A)
Livello di potenza acustica	87 dB(A)
Vibrazioni	< 2,5 m/s²
Funzione di raccolta foglie	Sì (altezza di taglio massima consigliata)
Indicatore di livello del sacco	Sì (display LED)
Tipo di manubrio	Pieghevole per riporlo in modo compatto
Temperatura di conservazione	-20 °C a +50 °C
Manutenzione delle lame	Sostituzione con lama di ricambio Bosch (coppia di serraggio 27 Nm)
Sicurezza	Sezionatore, protezione da sovraccarico, arresto lama in pochi secondi
Accessori inclusi	Batteria e caricatore (a seconda della versione), sacco di raccolta

Domande frequenti - AdvancedRotak 36690 BOSCH

Come regolare l’altezza di taglio sul Bosch AdvancedRotak 36690?

L’altezza di taglio si regola manualmente tramite una leva o una rotella. Consultare la figura D del manuale. L’intervallo di regolazione va da 25 mm a 80 mm.

Quale batteria utilizzare con questo tosaerba?

Utilizzare esclusivamente batterie Bosch Lithium-Ion 36 V compatibili, come i modelli da 2,0 Ah, 4,0 Ah o 6,0 Ah. Non utilizzare mai altre batterie.

Come ricaricare la batteria del tosaerba?

Inserire la batteria nel caricabatterie Bosch adatto (AL 3620 CV o AL 36V-20). Collegare il caricabatterie a una presa di corrente. Il LED verde lampeggia durante la carica e rimane fisso quando è completa.

Come sostituire la lama del tosaerba?

Scollegare la batteria e il sezionatore. Indossare guanti. Svitare il dado centrale (coppia 27 Nm al rimontaggio). Sostituire la lama con un pezzo originale Bosch. Consultare la figura K del manuale.

Cosa fare se il tosaerba non si avvia?

Verificare che la batteria sia carica e inserita correttamente, che il sezionatore sia inserito e che l’altezza dell’erba non superi i 30 cm. Se il problema persiste, contattare il servizio assistenza Bosch.

Come interpretare l'indicatore di livello del sacco di raccolta?

Un LED sul sacco di raccolta indica il livello di riempimento. Quando il sacco è pieno, appare un segnale visivo. Svuotare il sacco per continuare a tagliare.

Si può usare il tosaerba su un pendio?

Sì, ma tagliare perpendicolarmente al pendio, non tagliare pendenze molto ripide e prestare attenzione sull’erba bagnata per evitare di perdere l’equilibrio.

Come pulire il tosaerba dopo l'uso?

Scollegare la batteria. Usare una spazzola morbida per rimuovere i residui d'erba. Non utilizzare mai idropulitrici o tubi da giardino. Pulire le aperture di ventilazione della batteria.

Cosa significa il lampeggio del LED rosso sulla batteria?

Il LED rosso lampeggia quando la batteria è al di fuori dell’intervallo di temperatura consentito (0°C a 45°C per la carica, -20°C a 50°C per la conservazione). Lasciare la batteria tornare a temperatura ambiente.

Dove trovare pezzi di ricambio per il AdvancedRotak 36690?

I pezzi di ricambio (lame, batterie, caricabatterie) sono disponibili presso il servizio assistenza Bosch e sul sito www.bosch-pt.fr. Specificare il codice a 10 cifre dell'apparecchio.

MANUALE UTENTE AdvancedRotak 36690 BOSCH

it Istruzioni originali

Indicazioni di sicurezza

Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per ogni necessità futura.

Spiegazione dei simboli presenti sull'apparecchio per il giardinaggio

Allarme generale di pericolo.

Leggere le istruzioni d'uso.

Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da cornei proiettati all'esterno.

Avvertenza: Tenere una di- stanza di sicurezza dal pro- dotto se lo stesso sta lavoran-

Attenzione: Non toccare le la- me rotanti. Le lame sono affi- late. Prestare attenzione a

non tagliarsi le dita dei piedi e delle mani.

Spegnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico prima di procedere ad interventi di manutenzione o di pulizia oppure prima di lasciare l'apparecchio per il giardinaggio incustodito anche per un breve periodo.

Non applicabile.

Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio

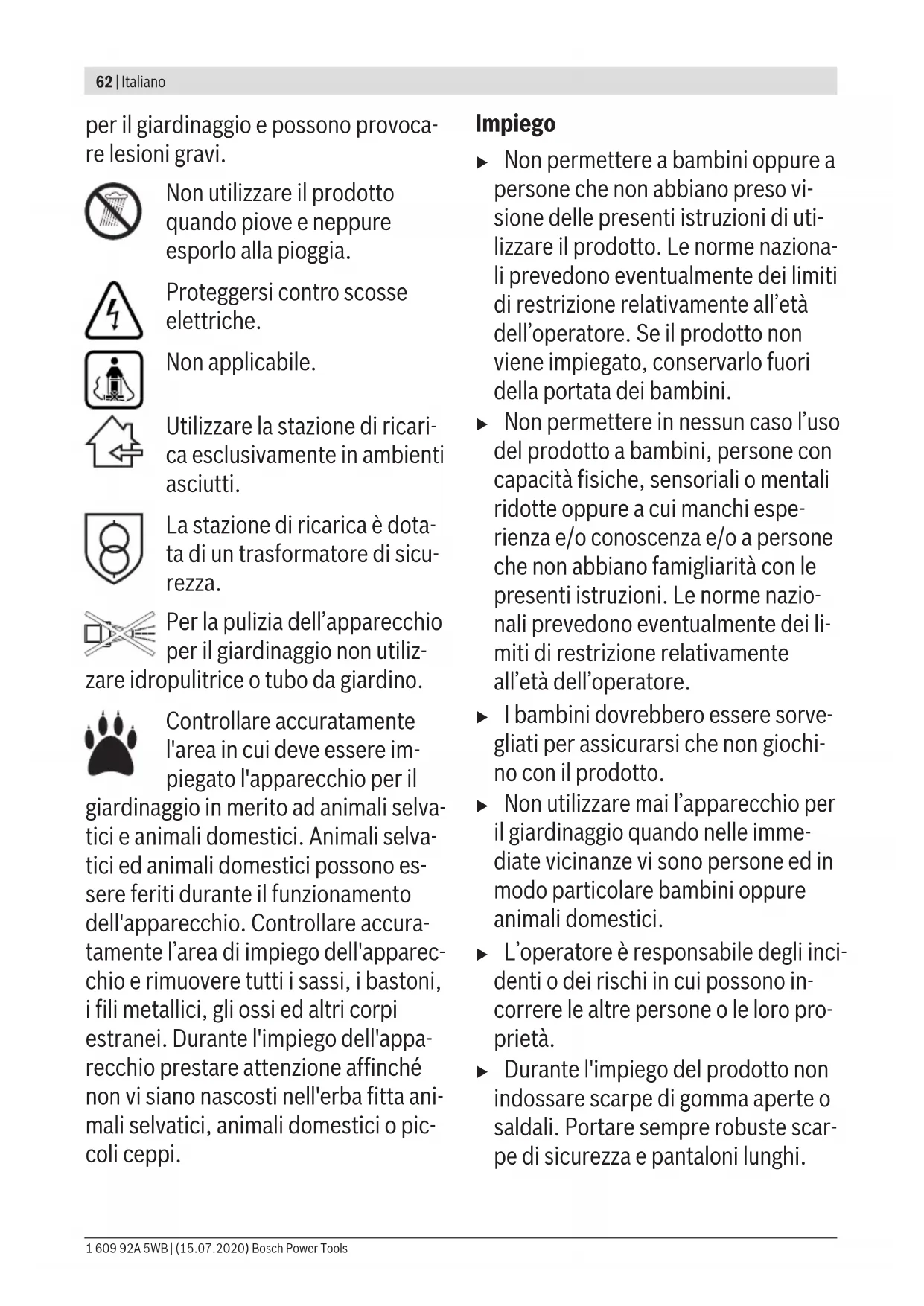

per il giardinaggio e possono provoca-re lesioni gravi.

Non utilizzare il prodotto quando piove e neppure esporlo alla pioggia.

Proteggersi contro scosse elettriche.

Non applicabile.

Utilizzare la stazione di ricarica esclusivamente in ambienti asciutti.

La stazione di ricarica è dotata di un trasformatore di sicurezza.

Per la pulizia dell'apparecchio per il giardinaggio non utiliz- populitrice o tubo da giardino.

Controllare accuratamente l'area in cui deve essere im-piegato l'apparecchio per il giardinaggio in merito ad animali selvatici e animali domestici. Animali selvatici ed animali domestici possono essere feriti durante il funzionamento dell'apparecchio. Controllare accuratamente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi.

Impiego

Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare il prodotto. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore. Se il prodotto non viene impiegato, conservarlo fuori della portata dei bambini.
Non permettere in nessun caso l'uso del prodotto a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.
▶ I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi no con il prodotto.
▶ Non utilizzare mai l'apparecchio per il giardinaggio quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.
L'operatore è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
Durante l'impiego del prodotto non indossare scarpe di gomma aperte o saldali. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.

Non utilizzare mai il prodotto a piedi nudi.

• Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo.
• Prima dell'impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa.
  ▶ Procedere alla tosatura dell'erba solamente di giorno o con una buona il-luminazione artificiale.
• Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba.
  Se possibile, evitare di utilizzare l'apparecchio per il giardinaggio sull'erba bagnata.
  ▶ Camminare sempre e non correre mai.
• Mai utilizzare l'apparecchio per il giardinaggio con dispositivi di protezione e coperture difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba.
  ▶ Si consiglia di indossare una protezione per l'udito per la propria protezione.

▶ Non utilizzare il prodotto in caso di stanchezza o di malattia oppure sotto l'effetto di bevande alcoliche, droghe o medicinali.
▶ La tosatura dell'erba sulle scarpate può essere pericolosa:

• Non tosare l'erba su pendenze eccessivamente ripide.
• In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare.
• In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza.
• Porre estrema cautela nell'invertire direzione sulle pendenze.

▶ Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio.
Durante la tosatura dell'erba avere cura di spingere l'apparecchio per il giardinaggio sempre in avanti e di non tirarlo mai in direzione del proprio corpo.
▶ Le lame devono essere sempre completamente ferme prima di ribaltare l'apparecchio per il giardinaggio per il trasporto, quando si devono attraversare superfici prive di erba e quando si trasporta lo stesso alla/dall'area da tosare.
Durante l'operazione di accensione oppure avviamento del motore non ribaltare l'apparecchio per il giardinaggio.

• Accendere l'apparecchio per il giardinaggio come descritto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti.
  ▶ Non mettere le mani ed i piedi vicino o sotto le parti rotanti.
  ▶ Lavorando con l'apparecchio per il giardinaggio mantenere sempre una certa distanza dalla zona di espulsione.
  ▶ Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
  ▶ Prestare attenzione affinché durante il magazzinaggio l'apparecchio per il giardinaggio appoggi sul pavimento con tutte e 4 le ruote.
  ▶ Sollevare l'apparecchio per il giardinaggio afferrandolo esclusivamente per l'impugnatura. Trattare con attenzione l'impugnatura.
  Non effettuare alcuna modifica all'apparecchio. Modifiche illecite possono pregiudicare la sicurezza dell'apparecchio, provocare un aumento della rumorosità e delle vibrazioni e causare cattive prestazioni.

Raccolta foglie

La lama raccolta foglie è modellata in questo modo affinché possa raccogliere foglie autunnali dal prato. Affinché questa funzione ottenga un risultato ottimale è necessario osservare quanto segue:

• Raccogliere le foglie esclusivamente ad altezza di taglio massima.
• Raccogliere le foglie esclusivamente sul vostro prato.
• Prima della raccolta foglie ispezionare la superficie di lavoro e tenere lontano persone, animali domestici, oggetti in vetro ed auto.

Rimozione del ruttore del circuito elettrico

• Ogniqualvolta si lascia l'apparec- chio per il giardinaggio incustodito.
• Prima dell'eliminazione di bloccaggi.
• Prima di effettuare controlli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio.
• In seguito ad una collisione con corpi estranei; controllare immediatamente l'apparecchio per il giardinaggio in merito a danneggia- menti e, se necessario, sostituire la lama.
• Se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente).

Manutenzione

▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
- Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con il prodotto.

• Controllare regolarmente il sacco di raccoglierba in merito ad usura e danni.
• Controllare regolarmente il cestello raccoglierba in merito ad usura e danni.
• Controllare il prodotto e per ragioni di sicurezza sostituire parti usurate o danneggiate.
  ▶ Utilizzare esclusivamente lame da taglio previste per l'apparecchio per il giardinaggio.
  Accertarsi che le parti di ricambio da sostituire provengano da Bosch.
• Prima del magazzinaggio assicurarsi che il prodotto sia pulito e libero da resti. Se necessario, pulire con una spazzola morbida ed asciutta.

Indicazioni di sicurezza e indicazioni per l'uso ottimale della batteria ricaricabile

Assicurarsi che l'apparecchio per il giardinaggio sia spento e il ruttore del circuito elettrico rimosso prima di inserire la batteria ricaricabile. L'inserimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso può causare incidenti.
Utilizzare esclusivamente batterie ricaricabili Bosch previste per questo apparecchio per il giardinaggio. L'impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d'incendio.
▶ Non aprire la batteria. Vi è rischio di cortocircuito.

Proteggere la batteria ricaricabile dal calore (ad. es. anche dall'irradiamento solare continuo) dal fuoco, dall'acqua e dall'umidità. Vi è pericolo di esplosione.

Non avvicinare la batteria ricaricabile non utilizzata a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un'esclusione dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.
In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori. Ae-

rare l'area e, in caso di disturbi, consultare un medico. I vapori possono irritare le vie respiratore.

Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
▶ Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolo di esplosione!
▶ Proteggere la batteria ricaricabile da umidità ed acqua.
- Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel campo di temperatura tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
▶ Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Indicazioni di sicurezza per stazioni di ricarica

Leggere tutte le indicazioni di sicurezza e le istruzioni operative. La mancata osservanza delle istruzioni e delle avvertenze sulla sicurezza può essere causa di scosse elettriche, in-

cendi e/o lesioni di grave entità.

Conservare tutte le avvertenze di sicurezza e le istruzioni operative per ogni esigenza futura.

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.

Non permettere in nessun caso l'uso della stazione di ricarica a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.
▶ Sorvegliare i bambini. In questo modo viene assicurato che i bambini

non giochino con la stazione di ricarica.

- Ricaricare esclusivamente batterie ricaricabili agli ioni di litio Bosch a partire da un'autonomia di 2,0 Ah (a partire da 10 elementi della batteria ricaricabile). La tensione della batteria ricaricabile deve essere adatta alla tensione di ricarica batteria della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolo di incendio ed esplosione.

Custodire la stazione di ricarica al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in una stazione di ricarica aumenta il rischio di una scossa elettrica.

• Mantenere pulito il caricabatteria. La presenza di sporco può causare folgorazioni.
  Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione.
  Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
  Non coprire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica potrebbe surriscaldarsi e non funzionare più correttamente.
  Per una maggiore sicurezza elettrica si raccomanda l'impiego di un interruttore di sicurezza per correnti di guasto con una corrente d'intervento max. di 30 mA. Prima

dell'impiego controllare sempre l'interruttore di sicurezza per correnti di guasto.

Simboli

I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d'uso. Memorizzare i simboli ed il loro significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro il prodotto.

Simbolo Significato

	Direzione di movimento
	Direzione di reazione
	Mettere i guanti di protezione
[20H0]	Peso
[43H0]	Accensione
[58H]	Spegnimento
[70H]	Operazione permessa
	Operazione vietata
CLICK	Rumore percettibile
[47H]	Accessori/parti di ricambio

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.

L'apparecchio per il giardinaggio non è destinato al taglio delle siepi, alla tosatura dei bordi, alla triturazione ecc.

L'apparecchio per il giardinaggio è previsto per la tosatura dell'erba ad altezza terreno.

Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiego al di sotto o pari a 2000 metri sopra al livello del mare.
Dati tecnici

Tosaerba AdvancedRotak		36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Codice prodotto		3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
		3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
Tensione nomi-nale	V 36 36 36 36
Larghezza della scatola della la-ma	cm 42 42 42 46
Tosaerba AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Altezza di taglio mm 25 - 80 25 - 80 25 - 80 25 - 80
Volume, saccoraccoglierba	I 50 50 50 50
Peso in funzionedella EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Numero di serie Vedi targhetta del tipo sull'apparecchio per il giardinaggio
Temperatura ambiente consentita
- Durante la ri-carica	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- durante il fun-zionamento	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- durante il ma-gazzinaggio	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteria ricaricabile	loni di litio loni di litio loni di litio loni di litio
Tensione nomi-nale	V 36 36 36 36
Codice prodotto/autonomia
- 2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
- 2 607 336915/2 607 337047	Ah 4,0 - 4,0 4,0
- 1 607 A35058	Ah ---
Numero degli elementi della batteria ricaricabile
- 2 607 336913/1 607 A3502V		- 10 --
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		---

Tosaerba Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Codice prodotto		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Tensione nominale	V	36	36	36	36
Larghezza della scatola della lama	cm	46	46	42	46
Altezza di taglio	mm	25 – 80	25 – 80	25 – 80	25 – 80

Tosaerba Advanced	Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Volume, sacco raccoglier-ba	150 50 50 50
Peso in funzione della EPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Numero di serie Vedi targhetta del tipo sull'apparecchio per il giardinaggio
Temperatura ambiente consentita
– Durante la ricarica °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– durante il funzionamen-to	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– durante il magazzinag-gio	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteria ricaricabile Ioni di litio Ioni di litio Ioni di litio Ioni di litio
Tensione nominale V 36 36 36 36
Codice prodotto/autonomia
– 2 607 336 913/1 607 A35 02V	Ah - - - -
– 2 607 336 915/2 607 337 047	Ah – - 2 x 4,0 2 x 4,0
– 1 607 A35 058 Ah 6,0 6,0 – –
Numero degli elementi della batteria ricaricabile
– 2 607 336 913/1 607 A35 02V		- - - -
– 2 607 336 915/2 607 337 047		- - 20 20
– 1 607 A35 058 20 20 – –

Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiego al di sotto o pari a 2000 metri sopra al livello del mare.

Stazione di ricarica		AL 3620 CV	AL 36V-20
Codice prodotto	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Corrente di carica	A	2,0	2,0
Tempo di ricarica (a batteria scarica)
– Batteria ricaricabile con 2,0 Ah	min	65	65
– Batteria ricaricabile con 4,0 Ah	min	125	125
– Batteria ricaricabile con 6,0 Ah	min	185	185
Peso in funzione della EPTA-Procedure 01:2014	kg	0,55	0,55
Classe di sicurezza		☐/II	☐/II

Informazioni sulla rumorosità e sulle vibrazioni

	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Valori di emissione acustica rilevati conformemente a EN 60335-2-77

Il livello di rumore stimato A dell'apparecchio ammonta normalmente:

– Livello di pressio-ne acustica	dB(A)	73 73 73 73
– Livello di potenza sonora	dB(A)	87 87 87 87
– Incertezza della misura K	dB	= 2,5 = 2,5 = 2,5 = 2,5

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 60335-2-77

- Valore di emissione dell'oscillazione a_h	m/s^2	< 2,5 < 2,5 < 2,5 < 2,5
- Incertezza della misura K	m/s^2	= 1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872

Valori di emissione acustica rilevati conformemente a EN 60335-2-77

Il livello di rumore stimato A dell'apparecchio ammonta normalmente:

– Livello di pressio-ne acustica	dB(A)	73 73 73 73
– Livello di potenza sonora	dB(A)	87 87 87 87
– Incertezza della misura K	dB	= 2,5 = 2,5 = 2,5 = 2,5

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 60335-2-77

- Valore di emissione dell'oscillazione a_n	m/s^2	< 2,5 < 2,5 < 2,5 < 2,5
- Incertezza della misura K	m/s^2	= 1,5 = 1,5 = 1,5 = 1,5

Montaggio ed uso

Scopo dell'operazione Figura Pagina
Volume di fornituraA)	A 367
Aprire l'impugnatura	B 368
Regolazione dell'altezza di lavoro
Inserimento/rimozione del cestello rac-coglierba	C 369
Regolazione dell'altezza di taglio D 370

Scopo dell'operazione Figura Pagina

Applicazione della batteria ricaricabile E 370
Funzionamento	F 371
- Inserimento del ruttore del circuito elettrico
- Accensione
- Tosatura dell'erba
- Spegnimento
- Rimozione del ruttore del circuito elettrico

Scopo dell'operazione Figura Pagina

Rimozione della batteria ricaricabile G 372
Indicazione operativa "tagliare l'erba" H 373
Indicatore del livello di riempimento ce-stello raccoglierba vuoto/pieno	I 374
Ripiegare l'impugnatura J 375
Manutenzione della lama/cambio della lama	K 376
Selezione accessori L 376

A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Messa in funzione

Per la Vostra sicurezza

Attenzione! Spegnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico e togliere la batteria ricaricabile prima di effettuare interventi di manutenzione o di pulizia. Lo stesso vale se il cavo dell'interruttore dovesse essere danneggiato, tagliato oppure aggrovigliato.
Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento dell'apparecchio per il giardinaggio.
▶ Attenzione: Non toccare la lama di taglio rotante.

Ricarica della batteria

La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel campo di temperatura tra 0 °C e 35 °C. In questo modo viene ottenuta un'elevata durata della batteria ricaricabile.

Nota: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta dalla "Electronic Cell Protection (ECP)" contro lo scaricamento completo. In caso di batteria scarica, il prodotto viene spento tramite un interruttore automatico: L'apparecchio per il giardinaggio non funziona più.

Dopo lo spegnimento automatico del prodotto non pre- mere ulteriormente l'interruttore di avvio/arresto. La

batteria ricaricabile potrebbe subire dei danni.

Attenersi alle indicazioni per lo smaltimento della batteria ricaricabile.

Inserimento/rimozione della batteria ricaricabile

Nota: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possibile il danneggiamento dell'apparecchio.

Inserire la batteria carica. Assicurarsi che la batteria ricaricabile sia inserita completamente.

Per la rimozione della batteria ricaricabile dall'apparecchio premere il tasto di sbloccaggio batteria ricaricabile e togliere la batteria.

Operazione di ricarica

L'operazione di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa e la batteria ricaricabile viene inserita nella stazione di ricarica.

Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale.

In questo modo la batteria ricaricabile viene protetta e conservandola nella stazione di ricarica rimane sempre completamente carica.

Significato degli elementi indicatori sulla stazione di ricarica (AL 3620 CV/AL 3640 CV/AL 36V-20)

Operazione di ricarica rapida

L'operazione di ricarica rapida viene segnalata dal lampeggio dell'indicatore di carica della batteria verde.

Elemento indicatore sulla batteria ricaricabile: Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo.

Nota: L'operazione di ricarica rapida è possibile esclusivamente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici".

Batteria caricata

La luce continua dell'indicatore LED verde segnala che la batteria è completamente carica. Inoltre, per la durata di ca. 2 secondi viene

emesso un segnale acustico che segnala che la batteria è stata ricaricata completamente.

Una volta terminata l'operazione, la batteria ricaricabile può essere estratta ed è pronta per l'uso immediato.

Se la batteria ricaricabile non è inserita, la luce continua dell'indicatore LED segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ricarica è pronta per l'uso.

Temperatura della batteria ricaricabile inferiore a 0°C oppure superiore a 45°C

La luce continua dell'indicatore LED rosso segnala che la temperatura della batteria si trova al di fuori del campo di temperatura di carica

ammissibile, vedi paragrafo "Dati tecnici". Non appena viene raggiunto il campo di temperatura ammissibile, la stazione di ricarica passa automaticamente alla ricarica rapida.

Se la temperatura della batteria ricaricabile si trova al di fuori del campo di temperatura di carica ammissibile, inserendola nella stazione di ricarica si accende il LED rosso della batteria ricaricabile.

Operazione di ricarica impossibile

Nel caso fosse presente un'altra anomalia dell'operazione di ricarica, la stessa viene segnalata tramite lampeggio dell'indicatore LED

rosso.

L'operazione di ricarica non può essere avviata e la ricarica della batteria non è possibile (vedi paragrafo "Individuazione dei guasti").

Istruzioni per la ricarica

In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzione, la stazione di ricarica si può riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica stessa.

Un tempo di funzionamento notevolmente ridotto dopo la ricarica indica che la batteria ricaricabile è consumata e deve essere sostituita.

Attenersi alle indicazioni per lo smaltimento.

Raffreddamento della batteria ricaricabile (Active Air Cooling)

Il sistema di ventilazione integrato nella stazione di ricarica controlla la temperatura della batteria inserita. Se la temperatura della batteria ricaricabile supera i 30 °C, la batteria ricaricabile viene raffreddata ad una temperatura di ricarica ottimale tramite un ventilatore. Quando il ventilatore è acceso si sente un rumore caratteristico.

Se il ventilatore non entra in funzione, significa che la temperatura della batteria è compresa nel campo di temperatura ottimale o che il ventilatore è difettoso. In questo caso si allunga la durata dell'operazione di ricarica della batteria ricaricabile.

Indicazioni operative

Indicatore dello stato di carica della batteria ricaricabile

La batteria ricaricabile è dotata di un indicatore dello stato di carica che visualizza lo stato di carica della batteria ricaricabile stessa. L'indicatore dello stato di carica della batteria è costituito da 3 LED verdi.

Azionare il tasto per l'indicatore dello stato di carica per attivare l'indicatore dello stato di carica stesso. Dopo ca. 5 se-

condi l'indicatore dello stato di carica si spegne automaticamente.

Lo stato di carica può essere controllato anche a batteria ricaricabile estratta.

Indicatore LED Autonomia batteria ricaricabile

Luce continua 3 LED verdi ≥ 2/3
Luce continua 2 LED verdi ≥ 1/3
Luce continua 1 LED verde ≤ 1/3
Luce lampeggiante 1 LED verde	Riserva

Se, dopo l'azionamento del tasto, non si illumina alcun LED significa che la batteria ricaricabile è difettosa e deve essere sostituita.

Per motivi di sicurezza il controllo dello stato di carica può avvenire solo ad apparecchio per il giardinaggio fermo.

Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo.

Indicatore della batteria ricaricabile per controllo della temperatura

Il LED rosso dell'indicatore per il controllo della temperatura segnala che la batteria ricaricabile oppure l'elettronica dell'apparecchio per il giardinaggio (in caso di batteria ricaricabile inserita) non è nel campo di temperatura ottimale. In questo caso l'apparecchio per il giardinaggio non funziona oppure non funziona alla potenza massima.

Controllo della temperatura della batteria ricaricabile

Il LED rosso lampeggia premendo il tasto oppure l'interrutto-re di avvio/arresto (in caso di batteria ricaricabile inserita): La batteria ricaricabile è al di fuori del campo di temperatura di funzionamento ammissibile.

In caso di una temperatura superiore a 70 °C la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.

Controllo della temperatura dell'elettronica dell'apparecchio per il giardinaggio

Il LED rosso è illuminato permanentemente premendo l'interruttore di avvio/arresto: La temperatura dell'elettronica dell'apparecchio per il giardinaggio è inferiore a 5 °C oppure superiore a 75 °C.

In caso di una temperatura superiore a 90 °C l'elettronica dell'apparecchio per il giardinaggio si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.

Potenza di taglio (durata della batteria ricaricabile)

La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, ad es. dallo spessore dell'erba, dall'umidità, dalla lunghezza dell'erba e dall'altezza di taglio.

Se durante il taglio dell'erba l'apparecchio per il giardinaggio viene acceso e spento ripetutamente, si riduce anche in questo caso la potenza di taglio (durata della batteria ricaricabile).

Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l'erba spesso, di ridurre l'altezza di taglio e di camminare a velocità normale.

L'esempio riportato di seguito illustra la correlazione tra l'altezza di taglio e la potenza di taglio riferita a tre batterie ricaricabili.

Condizioni di taglio

Erba molto rada, asciutta

Potenza di taglio
Batteria ricaricabile con 2,0 Ah	fino a 250 m^2
Batteria ricaricabile con 4,0 Ah	fino a 500 m^2
Batteria ricaricabile con 6,0 Ah	fino a 750 m^2

Per prolungare la durata è possibile acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch.

Individuazione dei guasti e rimedi

Problema Possibili cause Rimedi

Il motore non funziona Cablaggio interno dell'apparecchio per il giardi-naggio difettoso		Rivolgersi ad un Servizio Assistenza Clienti Bosch
L'apparecchio per il giardinaggio funziona con interruzioni	Cablaggio interno dell'apparecchio per il giardi-naggio difettoso	Rivolgersi ad un Servizio Assistenza Clienti Bosch
	La protezione del motore è scattata Lasciare raffreddare il motore e regolare un'altezza di taglio maggiore
	Ruttore del circuito elettrico è stato inserito non correttamente/non completamente	Inserire correttamente
L'apparecchio per il giardinaggio lascia tracce di taglio irregolarie/oil motore lavora con difficoltà	Altezza di taglio troppo bassa Regolare una maggiore altezza di taglio
	Lama senza filo	Sostituire la lama (vedi figura K)
	Possibile ostruzioni Spegnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettricoControllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'osstruzione (mettere sempre guanti da giardino)
	Lama montata in posizione errata Montare la lama nella posizione corretta
La lama da taglio non ruota dopo aver acceso l'apparecchio per il giardinaggio	Lama bloccata da erba Spegnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettricoEliminare l'osstruzione (mettere sempre guanti da giardino)
	Dado/vite della lama allentato/allentata Serrare saldamente dado/vite della lama (27 Nm)
Vibrazioni/rumori ec-cessivi	Dado/vite della lama allentato/allentata Serrare saldamente dado/vite della lama (27 Nm)

Problema Possibili cause Rimedi

Lama danneggiata

Sostituire la lama (vedi figura K)

Batteria ricaricabile e stazione di ricarica

Problema Possibili cause Rimedi
L'indicatore di carica della batteria rosso lampeggia sulla stazione di ricaricaOperazione di ricarica impossibile	Batteria ricaricabile non inserita (correttamente)	Inserire correttamente la batteria nella stazione di ricarica
	Contatti della batteria ricaricabile sporchi Pulire i contatti della batteria; ad. es. inserendo ed estraendo più volte la batteria, se necessario sostituire la batteria
	Batteria ricaricabile difettosa Sostituire la batteria
Gli indicatori di carica della batteria non sono illuminati sulla stazione di ricarica	Spina di rete della stazione di ricarica non inserita (correttamente)	Inserire la spina di rete (completamente) nella presa di corrente
	Presa di corrente, cavo di rete oppure stazione di ricarica difettosi	Controllare la tensione di rete e, eventualmente, far controllare la stazione di ricarica presso un centro di Assistenza Clienti elettroutensili Bosch autorizzato

Manutenzione ed assistenza

Cura della batteria ricaricabile

• Attenzione! Spegnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico, togliere la batteria ricaricabile ed il sacco raccoglierba prima di effettuare interventi di manutenzione o di pulizia.
  ▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile:

• Proteggere la batteria ricaricabile da umidità ed acqua.
• Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel campo di temperatura tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
• Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica.
• In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nell'apparecchio per il giardinaggio.
• La temperatura ottimale per la conservazione della batteria ricaricabile è di 5 °C.
• Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Un tempo di funzionamento notevolmente ridotto dopo la ricarica indica che la batteria ricaricabile è consumata e deve essere sostituita.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista

esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Attenersi anche alle eventuali prescrizioni integrative nazionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente apparecchi per il giardinaggio, batterie

ricaricabili, accessori ed imballaggi non più impiegabili.

Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE le apparecchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

loni di litio:

Osservare le istruzioni riportate nel paragrafo Trasporto.

Nederlands

▶ Naprave ne smete spreminjati.
