Өнім түрі	Аккумуляторлық электр шөпшапқыш
Бренд	Bosch
Модель	AdvancedRotak 36690
Кесу ені	42 см
Кесу биіктігі	25 – 80 мм (реттелетін)
Жинау контейнерінің көлемі	50 литр
Салмағы	17,5 кг
Батарея кернеуі	36 В (Литий-ион)
Батарея сыйымдылығы (нұсқаға байланысты)	2,0 А·сағ / 4,0 А·сағ / 6,0 А·сағ
Автономия (4,0 А·сағ батареямен)	500 м²-ге дейін (жіңішке және құрғақ шөп)
Дыбыс қысымы деңгейі	73 дБ(А)
Дыбыс қуаты деңгейі	87 дБ(А)
Діріл	< 2,5 м/с²
Жапырақ жинау функциясы	Иә (ұсынылатын макс кесу биіктігі)
Контейнердің толу деңгейінің көрсеткіші	Иә (LED дисплей)
Тұтқа түрі	Ықшам сақтау үшін бүктелетін
Сақтау температурасы	-20 °C-тан +50 °C-қа дейін
Пышақтарға күтім жасау	Bosch ауыстырма пышағымен ауыстыру (бұрау моменті 27 Н·м)
Қауіпсіздік	Ажыратқыш, артық жүктемеден қорғау, пышақты бірнеше секундта тоқтату
Кіретін керек-жарақтар	Батарея және зарядтағыш (нұсқаға байланысты), жинау контейнері

Жиі қойылатын сұрақтар - AdvancedRotak 36690 BOSCH

Bosch AdvancedRotak 36690 кесу биіктігін қалай реттеуге болады?

Кесу биіктігі тетіктің немесе дөңгелектің көмегімен қолмен реттеледі. Нұсқаулықтың D суретін қараңыз. Реттеу ауқымы 25 мм-ден 80 мм-ге дейін.

Бұл шөпшапқышпен қандай батареяны қолдану керек?

Тек үйлесімді Bosch 36 В литий-ионды батареяларды қолданыңыз, мысалы 2,0 А·сағ, 4,0 А·сағ немесе 6,0 А·сағ үлгілері. Басқа батареяларды ешқашан қолданбаңыз.

Шөпшапқыштың батареясын қалай зарядтау керек?

Батареяны сәйкес Bosch зарядтағышқа (AL 3620 CV немесе AL 36V-20) салыңыз. Зарядтағышты электр розеткасына қосыңыз. Зарядтау кезінде жасыл LED жыпылықтайды, толық зарядталғанда тұрақты жанып тұрады.

Шөпшапқыштың пышағын қалай ауыстыру керек?

Батарея мен ажыратқышты ажыратыңыз. Қолғап киіңіз. Орталық гайканы бұрап алыңыз (қайта құрастыру кезінде бұрау моменті 27 Н·м). Пышақты түпнұсқа Bosch бөлшегімен ауыстырыңыз. Нұсқаулықтың K суретін қараңыз.

Шөпшапқыш іске қосылмаса не істеу керек?

Батареяның зарядталғанын және дұрыс салынғанын, ажыратқыштың дұрыс қосылғанын және шөп биіктігінің 30 см-ден аспағанын тексеріңіз. Егер мәселе шешілмесе, Bosch қызмет көрсету орталығына хабарласыңыз.

Контейнердің толу деңгейінің көрсеткішін қалай түсіндіруге болады?

Жинау контейнеріндегі LED көрсеткіші толу деңгейін көрсетеді. Контейнер толғанда көрнекі сигнал пайда болады. Шөп шабуды жалғастыру үшін контейнерді босатыңыз.

Шөпшапқышты еңісте қолдануға бола ма?

Иә, бірақ еңіске перпендикуляр шабыңыз, өте тік беткейлерде шаппаңыз және тепе-теңдікті жоғалтпау үшін ылғалды шөпте абай болыңыз.

Пайдаланғаннан кейін шөпшапқышты қалай тазалау керек?

Батареяны ажыратыңыз. Шөп қалдықтарын кетіру үшін жұмсақ щетканы қолданыңыз. Жоғары қысымды тазалағышты немесе су шлангісін ешқашан қолданбаңыз. Батареяның желдету саңылауларын тазалаңыз.

Батареядағы қызыл LED жыпылықтауы нені білдіреді?

Қызыл LED батарея рұқсат етілген температура диапазонынан тыс болғанда жыпылықтайды (зарядтау үшін 0°C-тан 45°C-қа дейін, сақтау үшін -20°C-тан 50°C-қа дейін). Батареяны бөлме температурасына дейін салқындатыңыз.

AdvancedRotak 36690 үшін қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер (пышақтар, батареялар, зарядтағыштар) Bosch сатудан кейінгі қызмет көрсету орталығында және www.bosch-pt.fr сайтында қолжетімді. Құрылғының 10 таңбалы сілтемесін көрсетіңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ AdvancedRotak 36690 BOSCH

kk Пайдалану нускаульбының

тупнускасы

ro Instructiuni originale

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

– көп үшқын шықса, пайдаланбаңыз
– қатты діріл кезінде пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

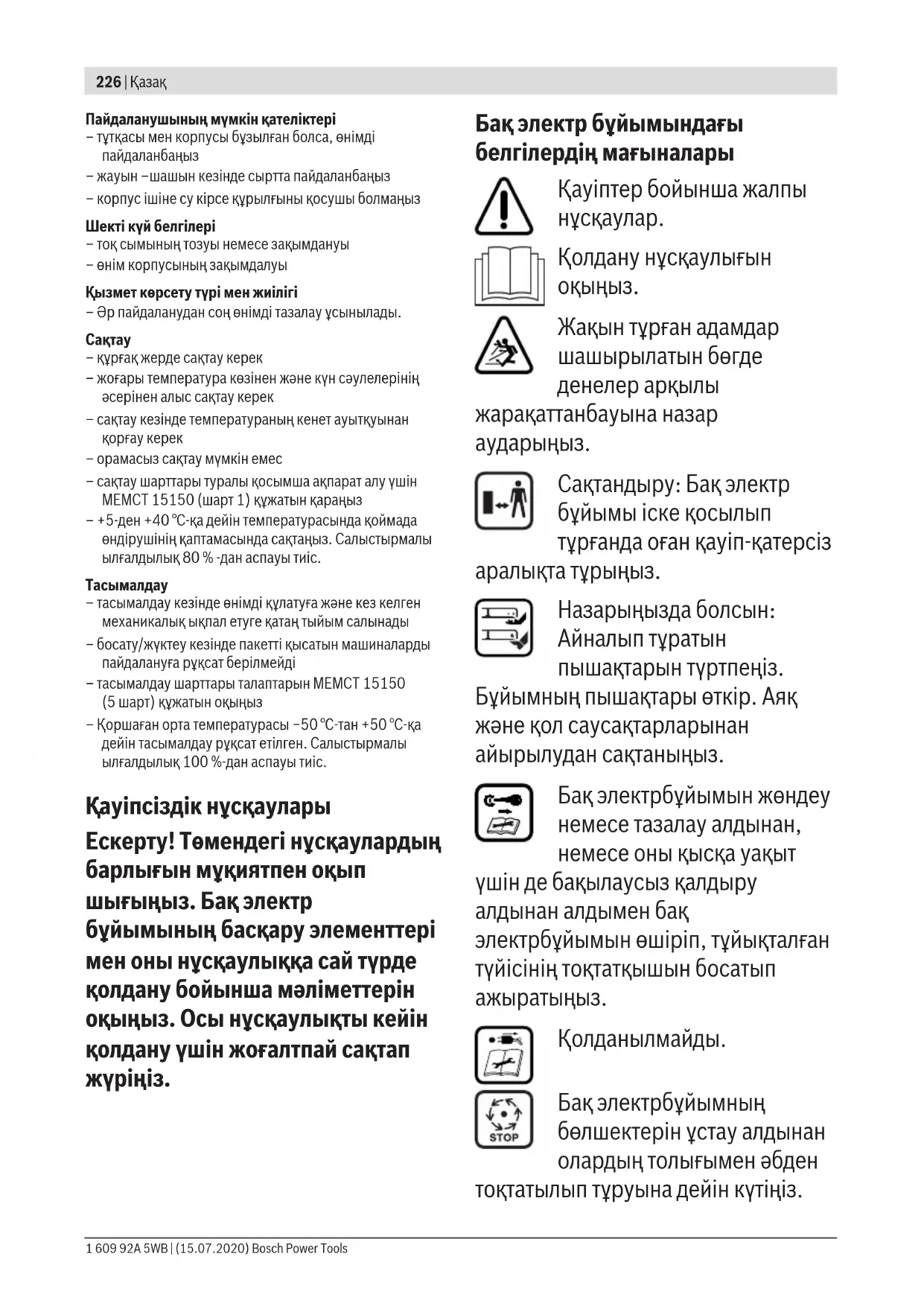

Пайдаланушының мүмкін қателіктері

– түтқасы мен корпусы бұзылған болса, өнімді пайдаланбаныз
– жауын – шашын кезінде сыртта пайдаланбаңыз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе закымдануы
– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

– Әр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан қорғау керек
  – орамасыз сактау мүмкін емес
  – сактау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (шарт 1) құжатын қараңыз
  – +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді
– тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз
– Коршаған орта температурасы –50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Ескерту! Төмендегі нүсқаулардың барлығын мұқиятпен оқып шығыңыз. Бақ электр бұйымының басқару элементтері мен оны нүсқаулыққа сай түрде қолдану бойынша мәліметтерін оқыңыз. Осы нүсқаулықты кейін қолдану үшін жоғалтпай сақтап жүріңіз.

Бақ электр бүйымындағы белгілердің мағыналары

Қауінтер бойынша жалпы нұсқаулар.

Колдану нүсқаулығын окыңыз.

Жақын түрған адамдар шашырылатын бөгде денелер арқылы жаракаттанбауына назар аударыңыз.

Сақтандыру: Бақ электр бүйымы іске қосылып түрганда оған қауіп-қатерсіз а тұрыңыз.

Назарыңызда болсын: Айналып түратын пышақтарын түртпеніз.

Бүйымның пышақтары өткір. Аяқ және қол саусақтарларынан айырылудан сақтаныңыз.

Бақ электрбүйымын жөндеу немесе тазалау алдынан, немесе оны қысқа уақыт үшін де бақылаусыз қалдыру алдынан алдымен бақ электрбуйымын өшіріп, түйықталған түйісінің тоқтатқышын босатып ажыратыңыз.

Колданылмайды.

Бақ электрбуйымның бөлшектерін ұстау алдынан олардың толығымен әбден токтатылып тұруына дейін күтіңіз.

Электрбүйымды өшіріп істен шығарғанда да электрбүйым пышақтары әлі де айналып тұра беріп, жаралануға апара алады.

Электр бүйымды жауын жауып түрғанда колданбаңыз немесе оны

жауын астында қалдырмаңыз.

Электросоккыдан сактаныңыз.

Колданылмайды.

Электр куаттандырғышын тек қана құрғақ бөлмелерде қолданыңыз.

Электр куаттандырғышы қауіпсіздік трансформаторымен

жабдыкталған.

Бақ электрбуйымын тазалау үшін ешкашан жоғары

деңгейлі крысыммен істейтін тазалау құрылғыларын немесе бақ шлангілерін қолданбаңыз.

Бак күралы қолданылатын жерде жануарлар және жабайы андардың жок болуын мүқият тексеріп алыңыз. Электр құрал қолданылып жатқанда жануарлар және жабайы андар жаракаттанып қалуы мүмкін. Құрал қолданылатын аймақты мүқият тексеріп, онда болатын тас, таяқ, сымдар, сүйектер және бөгде заттардың барлығын осы аймақтан

алып тастаңыз. Күралды қолдану барысында қалың шөп арасында андар, жануарлар немесе шағын ағаш томаршалары бола алатынын ескеріп жүріңіз.

Баскару

▶ Осы электр бүйымды ешкашан балалар немесе осы нұсқаулықтармен таныс болмаған түлғалар тарапынан қолдануын рүқсат етпеніз. Құрал қолданылып жатқан елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін. Электр бүйым іске қосылмай, қолданбай түрған уақытта оны балалар қолдары жете алмайтын қылып сақтаңыз.

▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы электр бұйымымен жұмыс істеуге рұқсат етпеңіз. Құрал қолданылып жатқан елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін.

▶ Балалардың электр құралымен ойнамауын қамтамасыз ету үшін балаларға қарап журуіңіз керек.

▶ Бак электрбуйымы жанында түлғалар, әсіресе балалар, немесе

жануарлар бар болғанда оны ешқашан қолданбаңыз.

Электрбуйым иесі немесе қолданушысы басқа адамдардың денсаулығына немесе осылардың мүлігіне түскен апаттар немесе шығындар үшін жауапты болады.
Электр бүйымды қолдану барысында ешбір ашық резеңкелі аяқ киімін немесе сандал аяқ киімін киіп жүрмеңіз. Әрқашан тұрақты аяқ киімдері мен ұзын шалбар киіп жүріңіз. Электр бүйымды ешкашан жалаң аяқ түрде болғаныңызда пайдаланбаныз.
▶ Шөп шабылатын жерді мүқият тексеріп алып, осы жерде бар болған тас, таяқ, сым, сүйек және басқа заттарын алдын ала жинап шығарып алыңыз.
▶ Колдану алдынан әрқашан электрбүйымның пышақтарының, пышақ бұрандаларының және кесетін құрастырылған топтарының тозып немесе бұзылған қалыпта болмауын тексеріп алыңыз. Теңгерімнің бұзылуын болдырмау үшін тозып немесе бұзылып қалған пышақтар мен пышақ бұрандаларын әрқашан толық жинақтамасымен ауыстырыңыз.
▶ Шөпті тек қана қүндізгі жарықта немесе жасанды жарығының жеткілікті күшінде болғанда ғана шабыңыз.

▶ Ауа райы нашар болған жағдайда, әсіресе боран мен найзағай басталайын деп жатқанда көгалшапқышпен жұмыс істеуге болмайды.
▶ Шөп сулы немесе ылғалды қалыпта болғанда бақ электрбұйымын мүмкіндігінше қолданбауыңыз лазым.
▶ Әрқашанда баяу жүріп, ешкашан тез жүрмеңіз.
▶ Бак электрбуйымын ешкашан зақымдалған не бұзылған қалыпта болған қорғау жүйелерімен, жапқыштармен немесе қауіпсіздік құрылғыларымен, мысалы сокқыдан қорғайтын жүйесімен және/немесе шөп ұстайтын себетімен, қолданбаңыз.
▶ Өзіңіздің қауіпсіздігіңіз үшін қорғау құлақшаларын киіп жүріп жұмыс істеуіңіз лазым.
▶ Өзіңіз шаршаған қалыпта болғаныңызда немесе ауырып жүргеніңізде, немесе алкоголь, есірткі не дәрі-дәрмектер әсері астында болғаныңызда бүл құралды қолданбаңыз.
Электрбүйымды баурайларда қолдану өте қауіпті болуы мүмкін: - Аса құламалы еңістерінде шөп шаппаңыз. - Қифаш жерлерде немесе сулы және ылғал шөп үстінде әрқашан тұрақты қауіпсіз түрде жүре алуыңызға назар аударыңыз. - Қифаш жерлерде әрқашан кесе

көлденең шөп шабыңыз, ешкашан жоғарыға және төменге қарай шөп шаппаңыз.

– Куламалы еңістерде бағыт өзгертуіңізде аса баяу және мұқият әрекет етіңіз.

• Артка карай жүргеніңізде немесе бак электрбүйымын тартканыңызда аса баяу және мұқият әрекет етіңіз.
  ▶ Шөп шапқан уақытта бақ электрбұйымын ылғи алға қарай итере отырып жүріңіз, оны ешкашан дененізге қарай тартпаңыз.
  ▶ Бак электрбүйымын тасымалдау үшін еңкейткеніңізде, немесе үстінде шөп жоқ жерлерден өткеніңізде, және бақ электрбүйымын шөп шабылатын жерге және шөп шабылған жерден тасымалдағаныңызда электрбүйым пышақтары токтатылып, іске қосылмай қалыпта болуы тиіс.
  ▶ Козғалтқышты іске қосқанда немесе жүргізе бастағаныңызда бақ электр бүйымын аудармаңыз.
  ▶ Бак электрбуйымын қолдану нұсқаулығында көрсетілгендей іске қосып, өзіңіздің аяқтарыңыздың құралдың айналып тұратын бөлшектерінен ұзақ аралықта болуына назар аударыңыз.
  ▶ Колдарыңыз бен аяқтарыңызды айналып тұратын бөлшектеріне

жақын немесе олардың астыңғы жағында ұстамаңыз.

▶ Бак электрбуйымымен жұмыс істегеніңізде оның шығару бөлшегіне қарай жеткілікті аралықта тұрыңыз.
▶ Козгалткышы істе болып түрған бақ электрбуйымын ешкашан көтерменіз немесе тасымаңыз.
▶ Бак электр бүйымын сақтау уақытында оның 4 аяқтарының барлығы жерде түрғанына көз жеткізіңіз.
▶ Бак электр бүйымын тек қана оның тасымалдау түтқасынан ұстап көтеріңіз. Тасымалдау түтқасын абайлап отыра қолданыңыз.
▶ Күралды өзгерту бойынша ешбір жұмыстарын өзбасыңызбен өткізбеңіз. Рүқсат етілмеген өзгерту жұмыстары электрбуйымыңыздың қауіпсіздігін зақымдап, шуылдар мен вибрациялардың күшейтіліп, күрал жұмысының нашарлануына апара алады.

Жапырактарды жинау

Жапырақтарды жинау үшін арналған пышағы күздегі жапырақтарды өзіңіздің гүлзарыңыздан жинай алатындай қылып дамытылып шығарылған. Осы функцияның ең онтайлы нәтижелеріне жете алуы үшін төмендегілерге сай әрекет етуіңіз лазым:

– Жапырақтарды тек қана құралдың максимальдық кесу биіктігінде жинаңыз.
– Жапырақтарды тек қана өзіңіздің гүлзарыңызда жинаңыз.
– Жапырақ жинау алдында алдымен жұмыс алаңын тексеріп алып, адамдарды, үй малдарын, әйнектен жасалған бұйымдарды және көліктерді осы жерден ұзакта ұстаңыз.

Электр тізбек токтаткышын босатып ажырату

– Бак электрбуйымды бақылаусыз қалдырып кетуіңіз керек болып қалғанда әрқашан.
– Буғаттауларды кетіріп жою алдынан.
– Бак электрбуйымын тексергеніңізде, тазалағаныңызда немесе электрбуйым бойынша жұмыстарды өткізгеніңізде.
– Баска заттармен соккылып қалғаннан кейін; бақ электрбұйымында зақымданған не бұзылған жерлерінің пайда болған болмағанын дереу тексеріп, керек болса пышағын ауыстырып алыңыз.
– Бак электрбуймық қалыптағыдай емес дірілдей бастаса (дереу тексеріп алыңыз).

Курал күтімі

▶ Өткір пышақтар аймағында әрекет етіп немесе жұмыс істеп

жүргеніңізде әрқашан арнайы бақ қолғаптарын киіп жүріңіз.

▶ Бак электр бүйымымен қауіпсіз түрде жұмыс істеуін қамтамасыз ете алу үшін сомдар, бұрандамалар мен бұрандаларының барлығы тұрақты түрде бекітілгенің тексеріп алыңыз.
▶ Шөп ұстау себетінің тозып кетіп кетпегенін ұдайы тексеріп жүріңіз.
▶ Шөп ұстау себетінде тозып кетіп кетпегенін жерлерінің бар не жоқ болуын ұдайы тексеріп жүріңіз.
▶ Бак электр бүйымын тексеріп, тозып немесе бұзылып кеткен бөлшектерін қауіпсіздік себептерінен ауыстырыңыз.
▶ Тек қана осы бақ электрбұйымы үшін арналған кесетін пышақтарын қолданыңыз.
▶ Ауыстырылатын бөлшектері Бош фирмасының бүйымдары болғанына назар аударыңыз.
Сақтауға қою алдынан алдымен бақ электр бұйымның таза және қалдықтарсыз қалыпта болғанын тексеріп алыңыз. Керек болса, жұмсақ құрғақ қылшақпен тазалаңыз.

Қауіпсіздік нұсқаулары мен аккумуляторды онтайлы түрде пайдалану бойынша нұсқаулар

- Аккумуляторды куралға енгізу алдынан алдымен бақ электрбуйымның өшіріліп қойылғанын және электр тізбек токтатқышы босатылып ажыратылып қойылғанын тексеріп алыңыз. Аккумуляторды

косылып түрған бақ электрбүйымына енгізу апаттарға апара алады.

▶ Тек қана осы бақ электрбуймыы үшін арналған арнайы Bosch аккумуляторларын қолданыңыз. Басқа түрлі аккумуляторларды қолдану жаралану және өрт қауібіне апара алады.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.

Акумуляторды ыстыктан (мысалы, узақ уақыт бойы күн сәупеленуінен де), оттан, судан және ылғалдан қорғаңыз. Жарылу қауібі бар.

▶ Колданылмаған аккумуляторды қағаз қыстырғыштардан, тиындардан, кілттерден, инелерден, бурандалардан немесе контакттарға бөгет ете алатын басқа металл заттардан алыс жерде сақтаңыз. Аккумулятордың контакттары арасындағы қысқа мерзімді түйықталу себебінен күйіп қалу немесе өрт пайда болуы мүмкін.

Аккумуляторда зақымданған жерлері бар болғанда немесе ол дұрыс пайдаланбаған жағдайда бу шығувы мүмкін. Бүл жағдайда жұмыс аумағына таза ауа кіргізіп, шағымдар болса, дәрігерге жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.

▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.

▶ Аккумулятордың қысқа түйықталуын өткізбеніз. Жарылу қауібі бар.

▶ Аккумуляторды сүйықтықтардан және ылғалдықтан қорған жүріңіз.

Баç электр бүйымын температура аумағы -20 °C және 50 °C аралығында болған жерлерде ғана сақтаңыз. Баç электр бүйымын, мысалы, жазда көлікте қалдырмаңыз.

- Аккумулятордың желдету саңылауларын жұмсак, таза және құрғақ қылшақпен анда-санда мұқият тазалап жүріңіз.

Куаттандыру құралдары үшін қауіпсіздік нұсқаулықтары

Қауіпсіздік бойынша нұсқаулары мен сақтандырулардың барлығын оқыңыз. Қауіпсіздік бойынша нұсқаулықтары мен сақтандыруларын ұстанбау не орындамау

электр соққысына, өрт шығуына және/немесе ауыр жаракаттануға апара алуы мүмкін.

Нускаулыктар мен сақтандыруларын барлығын келешек үшін сақтап жүріңіз.

Куаттандыру күралын тек қана оның барлық функцияларының толығымен бағалап, оларды ешбір шектеусіз орындай алатыныңызға сенімді болғаныңызда немесе осы күрал бойынша лайықты нұсқаулықтарды алғанда пайдалануыңыз лазым.

▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы бақ электр бұймымен жұмыс істеуге рұқсат етпеніз. Құрал қолданатын елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін.

▶ Балаларға қарап, оларды бақылап жүріңіз. Осының арқасында балалардың қуаттандыру құралымен ойнамауы қамтамасыз етілетін болады.

▶ Тек қана қуаты 2,0 Ah Bosch литий- иондық аккумуляторларын (10 Ah- дан жоғарырақ болғанда аккумуляторлық ұяшықтарын) қуаттандырыңыз. Аккумулятор кернеуі қуаттандыру құралының аккумуляторды қуаттандыру кернеуіне сай болуы қажет. Қайта қуаттандыра алынбайтын аккумуляторларын қуаттандырмаңыз. Бүл өрт немесе жарылу қауібіне апара алады.

Куаттандыру күралын жаңбыр немесе сыз түсе алмайтын жерлерде сақтаңыз. Куаттандыру күралының ішіне су кіруі электр тоғы соғу қауібін арттырады.

Зарядтау құралын таза ұстаңыз. Құралдың ластануы төқ соғуы қауіпін түындатады.
Эр пайдаланудан алдын зарядтау куралын, кабельді және айырды тексеріңіз. Ақауды байқасаңыз зарядтау куралын пайдаланбаңыз. Зарядтау куралын өзіңіз ашпаңыз, оны тек білікті маманға және тупнусқалы бөлшектермен жәндетіңіз. Зақымдалған зарядтау куралы, кабель және айыр электр тоғының соғу қаупін артырады.
Зарядтау құралын қосулы қүйде оңай жанатын беттердің (мысалы, қағаз, мата және т.б.) үстіне қоймаңыз немесе жанғыш заттардың жанында пайдаланбаңыз. Зарядтау кезінде зарядтау құралының қызуы себебінен өрт қаупі пайда болады.
▶ Куаттандыру құралының желдету саңылауларын жаппаңыз. Бүл куаттандыру құралының қызып, дұрыс жұмыс істемей қалуына апара алады.
Электрлік қауіпсіздігін артыра алу үшін максимальдық ажырату тоғы 30 мА болған дифференциалдық ток құралын қолдануыңыз лазым. Қорғаныстық ажырату құралын әр қолдану алдынан әрқашан тексеріңіз.

Белгілер

Төменdegі белгілер қолдану нұсқаулығын оқу және түсіну үшін маңызды. Белгілер мен олардың мағынасын есте сақтаңыз. Белгілерді дұрыс түсіну құралды дұрыс әрі одан да сенімдірек түрде пайдалануға көмек болады.

Белгі Мағына

Козғалыс бағыты

Белгі Мағына

	Реакция бағыты
	Қорғау қолғабын киіп жүріңіз
[HN81]	Салмағы
	Іске қосу
	Өшіру
	Рұқсат етілген қолдану әрекеттері
[DN45]	Рұқсат етілмеген қолдану әрекеттері
CLICK	Естілетін шуылдар
	Құрамдас бөлшектер/қосалқы бөлшектер

Тағайындалу бойынша қолданылуы

Бақ электрбұйымы жеке тұрмыс жерлерінде гүлзарда шөп шабу жұмыстары үшін мақсатталған.

Бул бақ электрбұйымы бұталарды кесу, тегістеу және т.б. үшін мақсатталмаған.

Осы бақ электрбүйымы гүлзардағы шөпті жер топырақ денгейіне дейін кесу үшін арналған.

Осы қолдану нұсқаулығында берілген мәндөрінің барлығы теңіз деңгейінен төменірек немесе теңіз деңгейінен 2000 м биіктікте қолдану үшін өлшеніп берілген.
Техникалық мәліметтер

Көгалшапқыш AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Өнім нөмірі		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Атаулы кернеyi В 36 36 36 36
Пышақтүрқысының ені	см 42 42 42 46
Кесу биіктігі мм 25 – 80 25 – 80 25 – 80 25 – 80
Шөп ұстаусебетінің көлемі	л 50 50 50 50
“EPTA-Procedure01:2014”құжатына сайсалмағы	кг 17,5 16,5 17,5 17,5
Сериялықнөмірі				бак электрбуйымының такташасында қараңыз
сыртқы температурасының үйғарынды деңгейі
– куаттандырубарысында	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– іске қосылып, қолданғанда	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– сақтау кезінде	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Аккумулятор литий иондық литий иондық литий иондық литий иондық
Атаулы кернеуі В 36 36 36 36
Өнім нөмірі/қуаты
– 2 607 336913/1 607 A3502V	Ah – 2 x 2,0 – –
– 2 607 336915/2 607 337047	Ah 4,0 – 4,0 4,0
– 1 607 A35058	Ah – – – –
Аккумулятор ұяшықтарының саны
– 2 607 336913/1 607 A3502V		– 10 – –
– 2 607 336915/2 607 337047		20 – 20 20
– 1 607 A35058		– – – –

Осы қолдану нұсқаулығында берілген мәндөрінің барлығы теңіз деңгейінен төменірек немесе теңіз деңгейінен 2000 м биіктікте қолдану үшін өлшеніп берілген.

Көгалшапкыш Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Өнім нөмірі		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Атаулы кернеуі В 36 36 36 36
Пышақ түрқысының ені см 46 46 42 46
Кесу биіктігі	мм	25 – 80	25 – 80	25 – 80	25 – 80
Шөп ұстау себетінің көлемі	л 50 50 50 50
“EPTA-Procedure01:2014” құжатына сай салмағы	кг	17,5	17,5	17,5	17,5
Сериялық нөмірі			бак электрбүйымының такташасында қараңыз
сыртқы температурасының үйғарынды деңгейі
– куаттандыру барысында	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
– іске қосылып, қолданғанда	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
– сақтау кезінде	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Көгалшапқыш Advanced		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Аккумулятор литий иондық литий иондық литий иондық литий иондық
Атаулы кернеуі В 36 36 36 36
Өнім нөмірі/қуаты
-2 607 336 913/1 607 A35 02V	Ah - - - -
-2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
-1 607 A35 058 Ah 6,0 6,0 - -
Аккумулятор ұяшықтарының саны
-2 607 336 913/1 607 A35 02V		- - - -
-2 607 336 915/2 607 337 047		- - 20 20
-1 607 A35 058 20 20 - -

Куаттандыру куралы AL 3620 CV AL 36V-20
Өнім нөмірі EU 2 607 225 657 2 607 226 273
	UK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Куаттандыру тоғы А 2,0 2,0
Куаттандыру уақыты (аккумулятор куатсызданып қалғанда)
– куаты 2,0 Ah аккумуляторларда	мин	65	65
– куаты 4,0 Ah аккумуляторларда	мин	125	125
– куаты 6,0 Ah аккумуляторларда	мин	185	185
“EPTA-Procedure 01:2014” күжатына сай салмағы	кг	0,55	0,55
Сақтық сыныбы		☐/II	☐/II

Шуыл және дірілдеу бойынша мәліметтер

	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Шуыл эмиссия мәндері EN 60335-2-77 нормасына сай белгіленген

Куралдың "А" қылып белгіленген шуыл деңгейі келесілерге сай болады:

-Дыбыс кысымы деңгейі	дБ(А)	73 73	73 73
-Дыбыстық куат деңгейі	дБ(А)	87 87	87 87
-“К”өлшеу дәлсіздігі	дБ	= 2,5	= 2,5	= 2,5	= 2,5

Ah жалпы тербелу мәні (үш бағыттың векторлық қосындысы) және "К" дәлсіздігі EN 60335-2-77 стандартына сай белгіленген

		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
-a_h -тербелмелі эмиссия мәні	M/c^2	< 2,5 < 2,5 < 2,5 < 2,5
“К”өлшеу дәлсіздігі	M/c^2	= 1,5 = 1,5 = 1,5 = 1,5

Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
3 600 HB9 872

Шуыл эмиссия мәндері EN 60335-2-77 нормасына сай белгіленген

Куралдың "А" кылып белгіленген шуыл деңгейі келесілерге сай болады:

– Дыбыс крысымы деңгейі	дБ(А)	73 73 73 73
– Дыбыстық куат деңгейі	дБ(А)	87 87 87 87
– “К” олшеу дәлсіздігі	дБ	= 2,5 = 2,5 = 2,5 = 2,5

Ah жалпы тербелу мәні (үш бағыттың векторлық қосынддысы) және "К" дәлсіздігі EN 60335-2-77 стандартына сай белгіленген

- a_h -тербелмелі эмиссия мәні	M/c^2	< 2,5 < 2,5 < 2,5 < 2,5
- “K” өлшеу дәлсіздігі	M/c^2	= 1,5 = 1,5 = 1,5 = 1,5

Курастырып орнатылуы мен колданылуы

Эрекет мақсаты Сурет Бет

Жеткізу көлемі ^A)	A 367
Ағытқыш доғасын ашу	B 368
Жұмыс биіктігін орнату
Шөп ұстау себетін енгізу/шығару С 369
Кесу биіктігін орнату D 370
Аккумуляторды енгізу E 370
Қолданылуы- Электр тізбек тоқтатқышы енгізу- Іске қосу- Шөп шабу- Өшіру- Электр тізбек тоқтатқышын алып тастау	F 371
Аккумуляторды шығарып алу G 372
Жұмыс бойынша “шөп шабу” нұскасы Н 373
Шөп ұстағыш себетінің толтырылу деңгейін көрсеткіш, толы/бос	I 374
Ағытқыш доғасын жабу J 375

Эрекет мақсаты Сурет Бет

A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Icke косу

Θз қауіпсіздігіңіз үшін

Ескерту! Куту, жөндеу немесе тазалау жұмыстарын өткізу алдынан алдымен бақ электрбұйымын өшіріп, электр тізбек тоқтатқышын босатып, аккумуляторды шығарып алыңыз. Электр тоққа қосу кабелінің зақымданып, кесіліп немесе оралып қалғанында да жоғарыдағыдай әрекеттеніңіз.
Бақ электрбуйымды өшіргеннен кейін пышақтар бірнеше секунд бойынша элі де айналып тура береді.
Назарыңызда болсын: Айналып түратын кесу пышағын түртпеціз.

Аккумулятор, температура деңгейінің тек 0 °C мен 35 °C арасында ғана қуаттандыруды мүмкін ететін температура бақылаушы жүйесімен жабдықталған. Осының арқысында аккумулятордың жұмыс уақыты ұзақ болуы қамтамасыз етіледі.

Нускау: Күрал сатылып не жеткізіліп берілген кезде оның аккумуляторы жартылай құаттандырылған қалыпта болады. Аккумулятор жұмысының толық көлемін қамтамасыз ету үшін оны алғашқы рет пайдалану алдынан алдымен толығымен құаттандырып алыңыз. Литий-иондық аккумуляторды әрқашан құаттандырып отыруға болады, бұл оның пайдалану мерзімін ешбір түрде қыскартпайды. Құаттандыру барысын үзу аккумулятордың зақымдануына апармайды.

Литий иондық аккумулятор “Electronic Cell Protection (ECP)” жүйесі арқылы терең қуатсызданудан қорғалған. Аккумулятор толығымен қуатсызданып қалған жағдайда құрал қорғау жүйесі арқылы өшіріліп қойылады: Бақ электрбүйымы жұмыс істемей түр.

Куралдың автоматты түрде өшірілгенінен кейін қосқыш/өшіргіш түймешігін қайта баспаңыз. Бүл аккумулятордың зақымдауына апаруы мүмкін.

Аккумуляторды кәдеге жарату туралы нұсқауларын ескеріңіз.

Аккумуляторды орнату/шығарып алу

Нускау: Лайыкты болмаған аккумуляторларды қолдану құралдыңдұрыс істемеуіне немесе зақымдануына апара алады.

Куаттандырылған аккумуляторды енгізіңіз. Аккумулятордың толығымен енгізіліп қойылғанын тексеріңіз.

Аккумуляторды күралдан шығарып алу үшін, аккумуляторды бұғаттан шығару түймешігін басып, аккумуляторды шығарып алыңыз.

Куаттандыру барысы

Куаттандыру барысы күралдың желі айыры электр розеткасына енгізіліп, аккумуляор куаттандыру күралына енгізілген сәтте басталады.

“Ақылды” куаттандыру әдісі арқасында аккумулятордың куаттандыру күйі автоматты түрде белгіленіп отырып, аккумулятор температурасы мен кернеуіне қарай отыра оңтайлы түрде куаттандыру тоғы тандалып отырылады.

Осының арқасында аккумулятор қорғалып, қуаттандыру құралында сақталғанда әрқашан толығымен қуаттанған қалпында қала береді.

Куаттандыру куралындағы көрсеткіш элементтерінің мағынасы (AL 3620 CV/AL 3640 CV/AL 36V-20)

Жылдам куаттандыру барысы аккумулятордың куаттандыру көрсеткішінің

жасыл түспен тез жыпыктап тұруы арқылы білдіріледі.

Аккумулятордың көрсеткіш элементы: Қуаттандыру кезінде үш жасыл түсті жарықдиод шамдары дәйекті түрде жанып, қыска ұқыттан кейін өшеді. Үш жасыл түсті жарықдиод шамдары үзіліссіз жанып тұруы аккумулятордың толығымен Қуаттандырылып болғанын білдіреді. Аккумулятор толығымен Қуаттандырылып қойылған сәттен шамамен 5 минут өткеннен кейін жасыл түсті жарықдиод шамдары қайтадан өз өздерімен өшеді.

Нускау: Жылдам куаттандыру функциясы тек аккумулятор температурасының лайықты үйғарынды деңгейде болғанында ғана қолданыла алынады, "Техникалық мәліметтер" тарауын қараңыз.

Аккумулятордың жарық диодтық қуаттандыру көрсеткішінің жасыл түспен тұрақты жанувы аккумулятордың

толығымен қуаттандырылып қойылғанын білдіреді.

Сонымен қатар, шамамен 2 секунд бойы аккумулятордың толығымен қуаттандырылғанын білдіретін дыбыстық сигналдық белгісі беріліп тұрады.

Осыдан кейін аккумулятор дереу пайдалану үшін куаттандыру құралынан шығарылып алына алады.

Ішіне аккумулятор енгізілмеген жағдайда аккумулятордың жарық диодты қуаттандыру керсеткішінің тұрақты жануы желі айырының, электр розеткасына енгізіліп, қуаттандыру құралы іске қосу үшін дайын болып тұрғанын білдіреді.

Аккумулятор температурасының 0°C тен төмен немесе 45°C тен жоғары болуы

Аккумулятордың жарық диодтық қуаттандыру көрсеткішінің қызыл түспен түрақты жанувы аккумулятордың

температурасы үйғарынды куаттандыру температуралық аумағынан тыс болғанын білдіреді, “Техникалық мәліметтер” тарауын қараңыз. Үйғарынды температура деңгейі орнатылған сәттен кейін куаттандыру құралы автоматты түрде жылдам куаттандыру барысына ауысады.

Аккумулятор температурасы үйғарынды куаттандыру температура деңгейінен тыс аумағында болғанда, қуаттандыру құралы енгізілгенде аккумулятордың қызыл түсті жарық диодтық шамы жанатын болады.

Куаттандыру барысы огкізіле алынбайтын жағдайлар

Куаттандыру барысында баска бөгет пайда болғанда, осы бөгет куаттандыру құралының жарық диодтық шамының қызыл түспен

жыпыктап жанып түруы арқылы көрсетіледі.

Бүл жағдайда куаттандыру барысы бастала алмай және аккумулятордың куаттандырыла алмайтын болады ("Қателер мен бөгеттерді белгілеу" тарауын оқыңыз).

Куаттандыру бойынша нускаулар

Аса ұзак ұакыт бойы қуаттандыру немесе қуаттандыру циклдарының бірінен кейін бірін қайта бірнеше рет ешбір үзіліссіз өткізу арқылы қуаттандыру құралы қызып кетуі мүмкін. Осындай қуаттандыру барыстары ешбір түрде

каупті болмайды, куаттандыру күралында техникалық ақауының бар болуын білдірмейді.

Куаттандырылғанынан кейін жұмыс циклдарының айтарлықтай қыскарып қалуы аккумулятордың тозып қалғанын және оны ауыстыру керектігін білдіреді.

Кәдеге жарату бойынша нүсқауларын ұстаныңыз.

Куаттандыру күралында күрастырылған желдеткіш басқаруы жүйесі аккумулятордың температурасын бақылап тұрады. Аккумулятор температурасы 30 °С деңгейінен жоғары болса, ол желдеткіш арқылы оңтайлы куаттандыру температурасына дейін сувтылып қойылып тұратын болады. Іске қосылып тұрған желдеткіш желдету дыбыстарын шығарып тұрады.

Желдеткіштің іске қосылмай тұруы аккумулятор температурасының оңтайлы ауқымда болғанын немесе желдеткіштің бұзылып қалуын білдіреді. Бүл жағдайда аккумуляторды күаттандыру уақыты ұзаратын болады.

Пайдалану бойынша нускаулар

Аккумулятордың куаттандырылу күйін көрсеткіш

Аккумулятор өзінің куатандырылып жатқан қалпын көрсететін куатандырылу күйінің көрсеткішімен жабдықталған. Куатандыру күйінің көрсеткіші 3 жасыл түсті жарық диодтық шамдарынан тұрады.

Куаттандыру күйінің көрсетілуін белсендіру үшін куаттандыру күйінің көрсеткіш түймешігін басыңыз. Шамамен 5 секундтан кейін куаттандыру күйінің көрсеткіші өз-өзімен өшіп қалады.

Аккумулятордың куаттандырылу күйін аккумулятор күралдан шығарылып қойылған да тексеруге болады.

Жарык диодтык көрсеткіш	Аккумулятор қуаты
3 жасыл түсті жарык диодтык шамдарының тұрақты жанып тұруы	≥ 2/3
2 жасыл түсті жарык диодтык шамдарының тұрақты жанып тұруы	≥ 1/3
1 жасыл түсті жарык диодтык шамдарының тұрақты жанып тұруы	≤ 1/3
1 жасыл түсті жарык диодтык шамдарының жыпықтап жанып тұруы	Резерв

Туймешікті басканнан кейін ешбір жарык диодтык шамы жанбай тұруы аккумулятордың ақаулы болувин және оны алмастыру кажет болғанын білдіреді.

Қауіпсіздік себептерінен, аккумулятордың қуаттандырылу қүйін бақ электрбұйымы істен шығарылып қойылған қалыпта болғанда ғана тексеруге болады.

Куаттандыру кезінде үш жасыл түсті жарык диод шамдары дэйекті түрде жанып, қысқа уақыттан кейін өшеді. Уш жасыл жарык диодтық шамдарының үзіліссіз жанып тұруы аккумулятордың толық куаттандырылып болғанын білдіреді. Аккумулятор толығымен куаттандырылып қойылған сәттен шамамен 5 минут өткеннен кейін жасыл түсті жарык диод шамдары қайтадан өз өздерімен өшеді.

Аккумулятордың температура бақылау үшін арналған көрсеткіші

Температура бақылау үшін арналған қызыл түсті жарық диодтық көрсеткіші аккумулятордың немесе бақ электрбұйымның электроникасының (аккумулятор ішіне құрастырылғанда) лайықты температура дәрежесінде болмауын білдіреді. Бүл жағдайда бақ электрбұйымы істемей немесе толық көлемінде істей алмай тұрады.

Аккумулятордың температуралық бақылауы

Кызыл түсті жарық диодтық шамы түймешікті немесе қосу/өшіру ажыратқышын (аккумулятор ішінде құрастырылғанда) басқанда жыпықтап тұрады: Аккумулятор температурасы үйғарынды пайдалану температура аумағынан тыс болып жатыр.

Аккумулятор, температура деңгейі 70°C жоғары болғанда, қайтадан лайықты үйғарынды жұмыс температурасына жеткенше дейін өз-өзімен өшіріліп қойылады.

Бақ электрбүйымның электроникасын бақылау жүйесі

Кызыл тусті жарык диодтык шамы косу/өшіру ажыраткышын басканда турақты түрде жанып түрады: Бак электрбұйымының электроникасының температурасы 5 °C төменірек немесе 75 °C жоғарырақ болып түр.

Бак электрбуйымның электроникасы, температура деңгейі 90°C жоғарырақ болғанда, қайтадан лайықты үйғарынды жұмыс температурасына жеткенше дейін өз-өзімен өшіріліп қойылады.

Кесу нәтижелері (аккумулятордың автономдық жұмыс уақыты)

Кесу нәтижелері (аккумулятордың автономдық жұмыс уақыты) гүлзардың шөп қалындығы, ылғалдылығы, шөп ұзындығы мен шөп биіктігі сияқты көрсеткіштеріне байланысты болады.

Бак электрбуйымды шөп шабу барысында жиї қосып және өшіру кесу нәтижелерінің төмендетіліп қалуына апарады (аккумулятордың автономдық жұмыс уақыты). Кесу нәтижелерін (аккумулятордың автономдық жұмыс уақыты) артыру үшін жиірек шөп шабу, кесу биіктігін жоғарылату және лайықты жұмыс жылдамдылығымен журу лазым.

Төменде көрсетілген мысал кесу биіктігі мен кесу нәтижелері арасындағы аккумуляторға қатысты болатын өзара байланысын көрсетеді.

Кесу шарттары

Кесу нәтижелері

куаты 2,0 Ah	250 м ^2 дейін
аккумуляторларда

Кесу шарттары

куаты 4,0 Ahаккумуляторларда	500 m^2 дейін
куаты 6,0 Ahаккумуляторларда	750 m^2 дейін

Аккумулятордың автономдық жұмыс уақытын үзарту үшін Бош компаниясының арнайы қызмет көрсету орталықтарынан бақ электрбуйымдары үшін қосымша аккумуляторын сатып алуыңызға болады.

Кателерді белгілеу

Симптомдар Мумкін болған себептер Көмек

Қозғалтқыш іске қосылмай түр	Бақ электрбұйымының ішкі кабель жүйесі бұзылған	Бош компаниясының қызмет көрсету орталығымен хабарласыңыз
	Аккумулятор қуатсызданып қалған Аккумуляторды қуаттандырып алыңыз
	Аккумулятор тым суық/тым ыстық Аккумуляторды жылытып/суытып алыңыз
	Шөп тым ұзын Ең жоғары шөп кесу параметрімен белгіленген максимальдық ұйғарынды шөп биіктігі 30 см
	Қозғалтқыш қорғанысы қосылып кетті Қозғалтқышты суытып алып, кесу биіктігін жоғарырақ қылып орнатыңыз
	Электр тізбек тоқтатқышы дұрыс енгізілмеген/ толығымен енгізілмеген	Дұрыс енгізіңіз
Бақ электрбұйымы тоқталулармен жұмыс істеп түр	Бақ электрбұйымының ішкі кабель жүйесі бұзылған	Бош компаниясының қызмет көрсету орталығымен хабарласыңыз
	Қозғалтқыш қорғанысы қосылып кетті Қозғалтқышты суытып алып, кесу биіктігін жоғарырақ қылып орнатыңыз
Бақ электрбұйымының кесу нәтижесі біркелкі болмай және/немесе қозғалтқыш әрен жұмыс істеп түр	Кесу биіктігі тым төмен Кесу биіктігін жоғарырақ деңгейде орнатыңыз
	Пышағы дөкір	Пышағын ауыстырыңыз (Қ суретін қараңыз)
	Бітеліп қалуы мүмкін Бақ электрбұйымын өшіріп, электр тізбек тоқтатқышын босатып алыңыз
	Пышақ қате түрде енгізіліп орнатылған Пышақты дұрыс түрде енгізіп орнатыңыз
Бақ электрбұйымын қосқаннан кейін пышақ айналмай түр	Пышақ шөп арқылы бөгеттеліп түр Бақ электрбұйымын өшіріп, электр тізбек тоқтатқышын босатып алыңыз
	Пышақ сомы/пышақ бұрандасы дұрыс бекітілмеген	Пышақ сомын/пышақ бұрандасын нық қылып бекітіңіз (27 Нм)
Қатты вибрациялар/ шуылдар	Пышақ сомы/пышақ бұрандасы дұрыс бекітілмеген	Пышақ сомын/пышақ бұрандасын нық қылып бекітіңіз (27 Нм)
	Пышақ зақымдалған	Пышағын ауыстырыңыз (Қ суретін қараңыз)

Симптомдар Мумкін болған себептер Көмек

Аккумулятордың куаттандыру құралындағы көрсеткіші қызыл түспен жыпықтап түр Қуаттандыру барысы өткізіле алынбай түр	Аккумулятор енгізілмеген немесе дұрыс орнатылмаған	Аккумуляторды қуаттандыру құралына дұрыс түрде енгізіңіз
	Аккумулятодың түйіспелері ластанған Аккумулятордың түйіспелерін тазалаңыз; мысалы, аккумуляторды бірнеше рет куаттандыру науасына салып-шығарыңыз, қажет болса аккумуляторды ауыстырыңыз
	Аккумулятор закымдалған Аккумуляторды ауыстырып алыңыз
Аккумулятордың куаттандыру көрсеткіштері куаттандыру құралында жанбай түр	Қуаттандыру құралының желі айыры енгізілмеген (немесе дұрыс енгізілмеген)	Желі айырын (толығымен) розеткаға енгізіңіз
	Электр розеткасы, желі кабелі немесе куаттандыру құралында ақаулық бар	Желі кернеуін тексеріңіз, куаттандыру құралын, керек болса, Бош компаниясының электр құралдары үшін арналған және арнайы руксаты бар қызмет көрсету орталықтарында тексертіп алыңыз

Техникалық күтім және қызмет көрсету

Аккумуляторды күту

▶ Ескерту! Жөндеу немесе тазалау жұмыстарын өткізу алдынан алдымен бақ электрбүйымын өшіріп, электр тізбек токтатқышын босатып алып, аккумуляторды және шөп устау себетін шығарып алыңыз.
▶ Өткір пышақтар аймағында әрекет етіп немесе жұмыс істеп жүргеніңізде әрқашан арнайы бақ қолғапшаларын киіп жүріңіз.

Аккумулятордың онтайлы түрде қолдануын қамтамасыз ету үшін төменdegі нұсқаулар мен шараларды ұстанып жүріңіз:

– Аккумуляторды сүйықтықтардан және ылғалдықтан қорғап жүріңіз.
– Бак электрбуймын температура аумағы -20 °C және 50 °C аралығында болған жерлерде ғана сақтаңыз. Бак электрбуймын, мысалы, жазда көлікте қалдырмаңыз.
– Аккумуляторды бак электрбүйымнан шығарып алып, бак электрбүйымнан бөлек сақтаңыз.
– Тікелей күн сәулелері түсе алатын жағдайларда аккумуляторды бақ электрбұйым ішінде қалдырмаңыз.
– Аккумуляторды сақтау үшін ең онтайлы температура деңгейі болып 5 °C саналады.
– Аккумулятордың желдету саңылауларын жұмсақ, таза және құрғақ қылшақпен анда-санда мұқият тазалап жүріңіз.

Куаттандырылғанынан кейін жұмыс циклдарының айтарлықтай қыскарып қалуы аккумулятордың тозып қалғанын және оны ауыстыру керектігін білдіреді.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы

бөлшектер туралы сүрақтарға жауап береді. Кұрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің әнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен кудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Бул литий-иондык аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз.Қажет болса, қосымша үлтық ережелерді сақтаңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кэдеге жарату

Электр күралдары, аккумуляторлар, керек- жарактар мен каптама материалдары экологиялық түргыдан лайықты түрде кәдеге тиіс.

жаратылуы тиіс.

Электр куралдарды және аккумуляторларды/батареяларды түрмыстық қоқыстарға арналған контейнерлерге тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропалык 2012/19/EU директивасына сай, қолдануға жарамсыз болып қалған электр және электроника бұйымдары мен құралдары, және 2006/66/ЕС директивасына сай, бұзылған немесе қолдануға жарамсыз болып қалған ескі аккумуляторлар/батареялар бөлек іріктеліп жиналып, қоршаған ортаға зиян келтірілмейтіндей қайта өндеу үшін кәдеге тапсырылуы тиіс.

Аккумуляторлар/батареялар:

Li-ион:

Тасымалдау тарауындағы нұсқауларына назар аударыңыз.

Română
