Тип продукт	Басейнова помпа
Марка	Pontec
Модел	PondoMax Eco 11500 C
Правилна употреба	Изпомпване на нормална езерна вода за филтри, водопади и потоци
Максимален дебит	11500 L/h (приблизително)
Регулиране на мощността	Електронен контролер с дисплей в % и W, диапазон от 1% до 100%
Дисплей	Четирицифрен дисплей, избор на % или W
Напрежение на захранване	230 V AC (приблизително)
Електрическа защита	Диференциална защита 30 mA макс.
Безопасно разстояние до вода	Контролерът и електрическите компоненти трябва да са на разстояние най-малко 2 m от водата
Съвместимост с регулиране на скоростта	Не е разрешено
Тип инсталация	Потопяема (под вода) или извън водата (с филтър)
Материал	Пластмаса (корпус на помпата и филтър)
Защита от работа на сухо	Да, с грешка Er6
Защита от прегряване	Да, автоматично спиране и рестарт след охлаждане
Поддръжка	Почистване на филтърния корпус с мека четка, поне 2 пъти годишно
Консуматив	Функционален блок (отстраняема част)
Устойчивост на замръзване	Не е устойчив, трябва да се демонтира и съхранява на място без замръзване
Гаранция	3 години (изключвайки консумативи)

Често задавани въпроси - PondoMax Eco 11500 C Pontec

Какво да направя, ако помпата не стартира?

Проверете мрежовото напрежение и захранващите кабели. Ако всичко е наред, грешка Er1 показва липса на връзка с помпата или повреден кабел. Изключете щепсела от мрежата, изчакайте 10 секунди и го включете отново. Ако грешката продължава, изпратете помпата на оторизиран сервиз.

Как да почистя помпата?

Почистете филтърния корпус с мека четка под течаща вода. Избягвайте химически продукти или препарати, съдържащи оцет или хлор. За упорити отлагания използвайте домакински препарат без хлор. Изплакнете обилно с чиста вода след почистване.

Какво означава грешка Er3?

Er3 показва прекалено висока температура. Проверете дали функционалният блок се върти свободно (без задръстване). Ако е блокиран, помпата изисква твърде висока мощност. Уверете се, че околната температура не е твърде висока.

Мога ли да използвам помпата през зимата?

Не, уредът не е устойчив на замръзване. Демонтирайте го и го съхранявайте на място без замръзване. Почистете го внимателно, проверете за повреди и съхранявайте помпата потопена в съд без замръзване, за да защитите уплътненията.

Как да настроя мощността на помпата?

Използвайте стрелките на контролера, за да увеличите или намалите мощността. Диапазонът е от 1% до 100%. Дисплеят автоматично преминава във ватове (W) след 15 секунди бездействие. Натиснете бутона '%/W', за да превключвате между процентен и ватов дисплей.

Какво да направя при недостатъчен дебит?

Проверете дали филтърният корпус е запушен (почистете го). Уверете се, че диаметърът на маркуча е достатъчен и че многостепенният накрайник е подходящ. Намалете дължината на маркуча и избягвайте ненужни връзки. Увеличете оборотите на контролера, ако е необходимо.

Мога ли да използвам помпата в басейн?

Не, уредът е предназначен само за градински езера. Не го използвайте в естествени басейни или плувни басейни. Съществува риск от токов удар, ако хора са във водата. Винаги поставяйте уреда на най-малко 2 m от водата, ако се използва извън водата.

Какво означава грешка Er5?

Er5 показва, че помпата е блокирана. Изключете щепсела от мрежата, отстранете препятствието във функционалния блок и включете отново помпата. Проверете също дали помпата не е засмукала отломки.

Как да сменя функционалния блок?

Демонтирайте филтърния корпус, като отстраните транспортните винтове, отворете горния корпус, извадете помпата. Отстранете винтовете на корпуса на помпата, след това махнете задържащия пръстен, уплътнението и функционалния блок. Почистете или сменете частите. Сглобете в обратен ред.

Какви аксесоари са включени?

Помпата се доставя с електронен контролер, многостепенен накрайник с контрагайка и скоби за затягане. Транспортните винтове са налични, но не са необходими за работа. Маркуч не е включен.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PondoMax Eco 11500 C Pontec

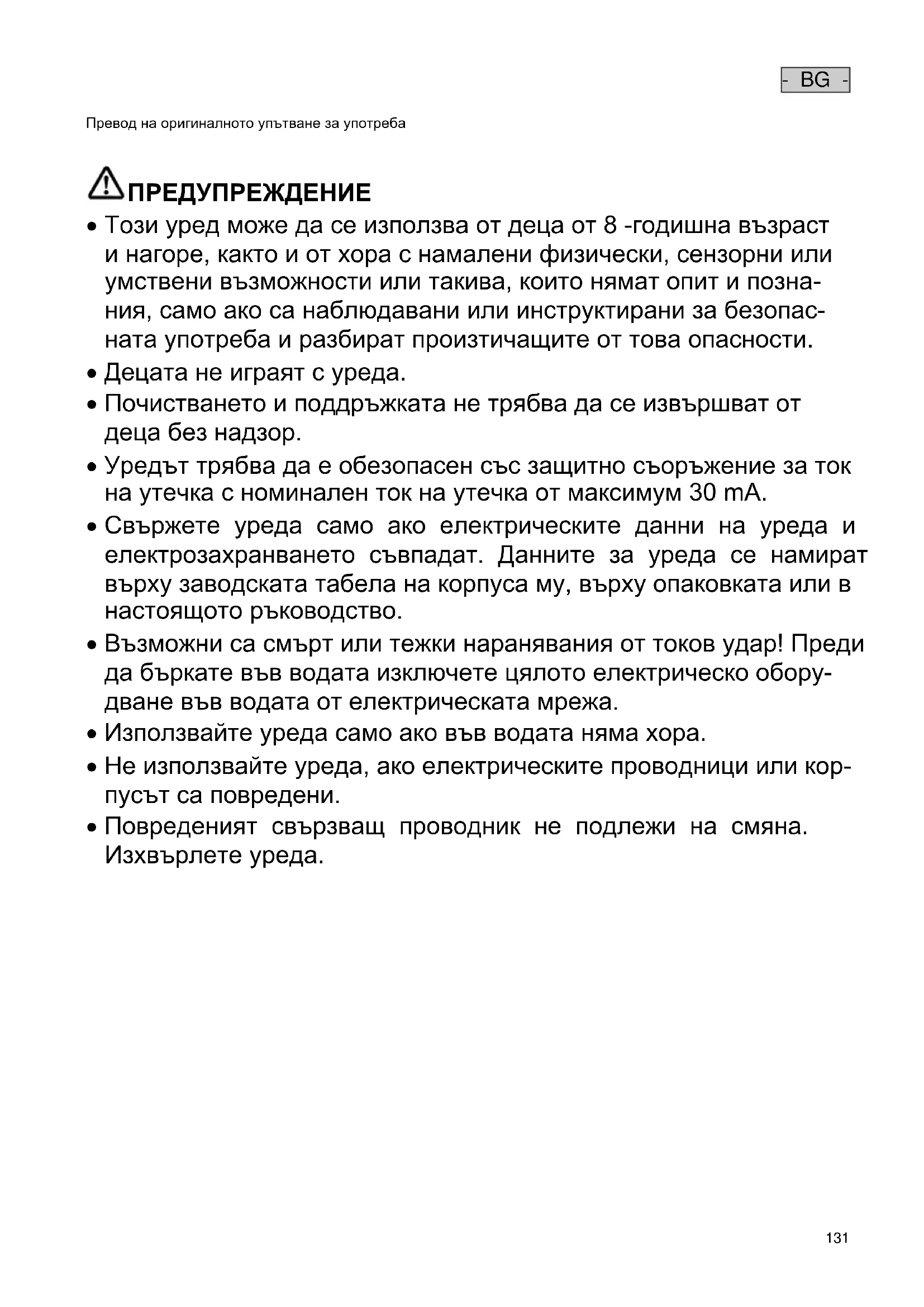

BG Упътване за употреба

• Този уред може да се използва от деца от 8 -годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструктирани за безопасната употреба и разбират произтичащите от това опасности.
• Децата не играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Уредът трябва да е обезопасен със защитно съоръжение за ток на утечка с номинален ток на утечка от максимум 30 mA.
• Свържете уреда само ако електрическите данни на уреда и електрозахранването съвпадат. Данните за уреда се намират върху заводската табела на корпуса му, върху опаковката или в настоящото ръководство.
• Възможни са смърт или тежки наранявания от токов удар! Преди да бъркате във водата изключете цялото електрическо оборудване във водата от електрическата мрежа.
• Използвайте уреда само ако във водата няма хора.
• Не използвайте уреда, ако електрическите проводници или корпусът са повредени.
• Повреденият свързващ проводник не подлежи на смяна. Изхвърлете уреда.

Инструкции към настоящото упътване за употреба

С покупката на продуктаPondoMax Eco 8500 C / 11500 C / 17500 C Вие направихте добър избор.

Преди първото използване на уреда внимателно прочетете Ръководството и се запознайте с уреда. Всички работи по и с този уред трябва да се изпълняват в съответствие с настоящето ръководство.

Непременно спазвайте инструкциите за безопасност за правилното и безопасно ползване.

Грижливо съхранете това ръководство. При смяна на собственика, моля, предайте и ръководството.

Указания за безопасност

Електрическо инсталиране съгласно предписанията

• Електрическите инсталации трябва да отговарят на националните разпоредби за изграждане и могат да се правят само от електротехник.
• Дадено лице се счита за електротехник, ако е квалифицирано и упълномощено въз основа на своето професионално образование, познания и опит да оценява и извършва възложената му работа. Работата като специалист обхваща също разпознаването на възможни опасности и спазването на действащите регионални и национални стандарти, предписания и разпоредби.
• При въпроси и проблеми се обръщайте към електроспециалист.
• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).
• Пазете щепселните съединения от навлизане на влага.
• Свързвайте уреда само към монтиран според изискванията контакт.

Безопасна работа

• Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Спазвайте най-малко 0,2 m разстояние между импланта и магнита.
• Не използвайте електрическия проводник за пренасяне на уреда и не го дърпайте.
• Полагайте проводниците по начин, който ги предпазва от увреждания и не позволява спъване в тях.
• Не извършвайте технически промени по уреда.
• Извършвайте само работи по уреда, които са описани в това ръководство. Ако проблемите не могат да бъдат отстранени, обърнете се към упълномощен филиал на клиентската служба, а при съмнения – към производителя.
• За уреда използвайте само оригинални резервни части и приспособления от окомплектовката.

☐ A	Описание
1	Корпус на филтъра с помпа за филтриране
2	Контролер за управление на мощността на филтриращата помпа
3	Стъпаловиден накрайник за маркуч с холендрова гайка

Употреба по предназначение

Използвайте описания в настоящото ръководство продукт само както следва:

- За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи.

- Експлоатация при спазване на техническите данни.

За уреда са валидни следните ограничения:

• Не използвайте уреда в плувни басейни.
• Никога не използвайте други течности, освен вода.
• Никога не използвайте уреда без вода.
• Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.
• Не използвайте уреда за производствени или промишлени цели.
• Не свързвайте към водоснабдяването на къщата.

Монтаж и свързване

□ B

ПРЕДУПРЕЖДЕНИЕ

Тежки наранявания или смърт при експлоатация на уреда в плавателен водоем. Дефектни електрически компоненти на уреда поставят водата под опасно електрическо напрежение.

• Никога не използвайте уреда в достъпни за преминаване водни басейни (плавателни водоеми, плувни басейни и т. н.).
• Монтирайте контролера на минимално разстояние 2 м от водата.
• Инсталирайте електрически компоненти (контакти, проводници и т. н.), които провеждат напрежение U > 12 V AC или U > 30 V DC, на минимално разстояние 2 m от водата.

Потопете помпата

• Монтирайте уреда само под водното равнище.
  Поставете уредът водоравно и стабилно върху здрава основа.
• Пазете контролера от директни слънчеви лъчи.

1. Ако е необходимо, скъсете стъпаловидния накрайник за маркуч до диаметъра на използвания маркуч. – По този начин се намаляват загубите в налягането.
2. Завинтете стъпаловидния накрайник за маркуч с холендрова гайка към изхода. – Преди затягането на холендровата гайка центровайте стъпаловидния накрайник за маркуч.
3. Поставете скобата за маркуч на маркуча, пъхнете маркуча върху накрайника и го фиксирайте със скобата.

Поставете помпата на сухо

□D

• Вирче за плуване или басейн, в който може да има хора:
  – Поставете уреда на най-малко 2 м разстояние от водата.
• Пазете помпата от директни слънчеви лъчи.
• Пазете контролера от директни слънчеви лъчи.

1. Отстранете винтовете.
   – Винтовете служат като транспортна осигуровка и не са необходими при експлоатацията.
2. Задействайте фиксиращата кука и отворете горната кутия на филтъра. След това извадете помпата.
3. Ако е необходимо, скъсете стъпаловидния накрайник за маркуч до диаметъра на използвания маркуч. – По този начин се намаляват загубите в налягането.
4. Завийте стъпаловидния накрайник за маркуч с уплътнение към входа.
5. Поставете скобата за маркуч на маркуча, пъхнете маркуча върху накрайника и го фиксирайте със скобата.
6. Завийте стъпаловидния накрайник за маркуч с холендровата гайка и уплътнението към изхода.
7. Поставете скобата за маркуч на маркуча, пъхнете маркуча върху накрайника и го фиксирайте със скобата.

Закрепване на контролера на стената

1. Завинтете подходящ винт в стената.
2. Поставете контролера на винта.

– Главата на винта трябва да бъде в приспособлението за окачване на задната страна на контролера.

Уредът се поврежда, когато се работи с димер. Съдържа чувствителни електрически компоненти.

- Не свързвайте уреда към електрозахранване с димер.

Включване

Първо свържете контролера към захранващата мрежа, след това включете помпата от контролера.

Изключване

Изключете помпата от контролера.

- При работи по уреда изключвайте контролера от захранващата мрежа.

Обслужване

Преглед на контролера

PMX0019

Описание

1 Четирипозиционен дисплей

2 Бутон "Вкл./Изкл."

3 Бутони Стрелки

4 Бутон "%/W" Показване на превключването между стойностите за мощност в проценти (%) или ватове (W)

5 % Светодиодът свети, когато на дисплея се показват стойностите за мощност в проценти (%)

6 W. Светодиодът свети, когато на дисплея се показват стойностите за мощност във ватове (W)

Функция

• Показане на мощността в проценти (%) или ватове (W)
• Показване на кода на грешката при грешка

Включване или изключване на помпата

Увеличаване или намаляване на мощността

Включване/изключване на помпата

Процедирайте по следния начин		Информация
	Натиснете бутона за кратко, за да включите или изключите помпата.	При изключена помпа на дисплея се показва "OFF".

Увеличаване/намаляване на мощността

Процедирайте по следния начин		Информация
	Натиснете желания бутон няколко пъти или го задръжте натиснат, за да промените мощността.	При натискане на бутон на дисплея автоматично се показват стойностите за мощност в проценти (%).Регулируем диапазон: 1 % ... 100 %Стойност на стъпките: 1 %Настроената стойност се възприема директно.След 15 s без обслужване контролерът автоматично превключва към показание във ватове "W".

Показване на актуалната стойност за мощност

Процедирайте по следния начин		Информация
% / W	Натиснете бутона за кратко, за да превключите показанието на дисплея.	Показание "W"Показа актуалната стойност за мощност на помпата във ватове.- Толеранс: ± 5 % от макс. консумирана мощност.Показание "%"Показа актуалната стойност за мощност в проценти.- Диапазон на показанието: 1 до 100След 15 s без обслужване контролерът автоматично превключва към показание във ватове "W".

Отстраняване на неизправности

Преглед на възможни неизправности

Неизправност	Причина	Помощ за отстраняване
Помпата не се задейства Липсва напрежение в мрежата		• Проверете напрежението в мрежата• Проверете захранващите проводници
		Помпата не е включена Включете помпата от контролера
Помпата не изпомпва Корпусът на филтъра е за-дръстен		Почистете филтрите
		Силно замърсена вода Почистете помпата. След изстиване на двигателя помпата се включва автоматично отново.
		Помпата е регулирана на твърде намалени обороти
		Работният елемент е блокиран Извадете мрежовия щепсел и отстранете препятствието. След това отново включете помпата.
Недостатьчен дебит Корпусът на филтъра е за-дръстен		Почистете филтрите
		В захранващите тръбопроводи има прекалено много загуби
		Помпата е регулирана на твърде намалени обороти
След кратко време на работа помпата изключва	Силно замърсена вода Почистете помпата. След изстиване на двигателя помпата се включва автоматично отново.
	Работният елемент е блокиран Извадете мрежовия щепсел и отстранете препятствието. След това отново включете помпата.
	Помпата е работила на сухо Напълнете помпата с вода. При работа във воден басейн потапяйте уреда изцяло.

Съобщения за грешки

След отстраняването на грешката съобщението за грешка се нулира автоматично.

Съобщение за грешка	Причина	Помощ за отстраняване
Er1	Липсваща връзка с помпата, скъсване на кабел	Извадете мрежовия щепсел, изчакайте ок. 10 s. След това отново включете помпата.Ако съобщението за грешка продължава да бъде активно, има скъсване на кабел. Предайте помпата на специализирания дистрибутор или я изпратете на PfG за ремонт.
Er3	Превишена температура	Проверете дали работният елемент има лек ход– При работен елемент със затруднен ход помпата се нуждае от твърдемного мощностТемпературата на заобикалящата среда е твърде висока
Er4	Свръхток Проверете дали работният елемент има лек ход	При работен елемент със затруднен ход помпата се нуждае от твърдемного мощност
Er5	Помпата е блокирала Проверете помпата и отстранете препятствието
Er6	Работа на сухо	Потопете помпата във водатаПри монтиране на сухо осигурете подаване на вода
Er7	Свръхнапрежение Работете с помпата при правилно напрежение в мрежата	Уредът не е подходящ за наличния диапазон на напрежение в мрежата
Er8	Ниско напрежение	По възможност поддържайте удължителния кабел на помпата къс.– При спадане на напрежението при дълги кабели напрежението на помпата е твърде ниско.Използвайте удължителен кабел за помпата с по-голямо сечение.– При спадане на напрежението при кабели с твърде малко сечение напрежението на помпата е твърде ниско.

Почистване и поддръжка

Почистете уреда

СЪВЕТ

Препоръка за почистване:

• Почиствайте уреда, когато е необходимо, но най-малко 2 пъти годишно.

• Задължително почиствайте корпуса на помпата и работния й елемент.

• При намаляваща производителност почистете кутията на филтъра под течаща вода с мека четка.

• Не използвайте почистващи препарати или химически разтвори.
• Препоръчани почистващи препарати при упорити варовикови отлагания: – Домакински почистващ препарат без съдържание на оцет и хлор.
• След почистването изплакнете основно всички части с чиста вода.

Почистване/смяна на работния елемент

1. Отстранете винтовете.
   – Винтовете служат като транспортна осигуровка и не са необходими при експлоатацията.
2. Задействайте фиксиращата кука и отворете горната кутия на филтъра.
3. Извадете помпата.
4. Отстранете винтовете.
5. Свалете корпуса на помпата с ограничителния пръстен, уплътнението и двигателната секция.

– Почистете всички части под течаща вода с мека четка, проверете и евентуално сменете повредените части.

1. Сглобете уреда в обратна последователност.

– Поставете проводника на помпата в отвора за кабел на долната кутия на филтъра, че при затваряне корпуса на филтъра проводникът да не се притисне.

Съхранение/Зазимяване

Уредът не е защитен от замръзване и трябва да се демонтира и прибере при очаквани минусови температури. Уредът се съхранява правилно по следния начин:

• Почистете основно уреда, проверете за повреди, сменете повредените части.
• Защитете електрическите изводи от влага и замърсяване.
• Съхранявайте помпата потопена на защитено от замръзване място.
• Защитете откритите контактни съединения от влага и замърсяване.

Бързо износващи се части

- Работен елемент

Изхвърляне

УКАЗАНИЕ

Този уред не бива да се изхвърля като битов отпадък.

- Направете уреда неизползваем, отрязвайки кабела и го изхвърлете в съответния събирателен пункт.

Гаранционни условия

PfG предоставя гаранция за доказуеми дефекти в материалите и при производството от 3 години от датата на продажба. Износващи се части, като напр. освети-телни тела, не са съставна част от гаранцията. Изискване за използване на гаранцията е да представите документа за закупуване. При неправилна работа с уреда, при електрическа или механична повреда поради невнимателна работа с уреда, както и при ремонт от неоторизирани лица и сервиси правото на гаранция се губи. Ремонти могат да се извършват само от PfG или от оторизирани от PfG сервиси. Когато имате заявка за използване на гаранцията, изпратете уреда или дефектната част с описание на дефекта и документа за закупуване до офиса/завода на PfG. PfG си запазва правото да Ви начисли разходите по монтажа. PfG не носи отговорност за повреди при транспортиране. Рекламации за тях трябва да предявите незабавно към транспортната фирма. Изключват се по-големи претенции, от всякакъв вид, и по-специално за последвали индиректни щети. Тази гаранция не засяга правото на претенции на краен клиент срещу търговеца.
