РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBG 8 Professional BOSCH

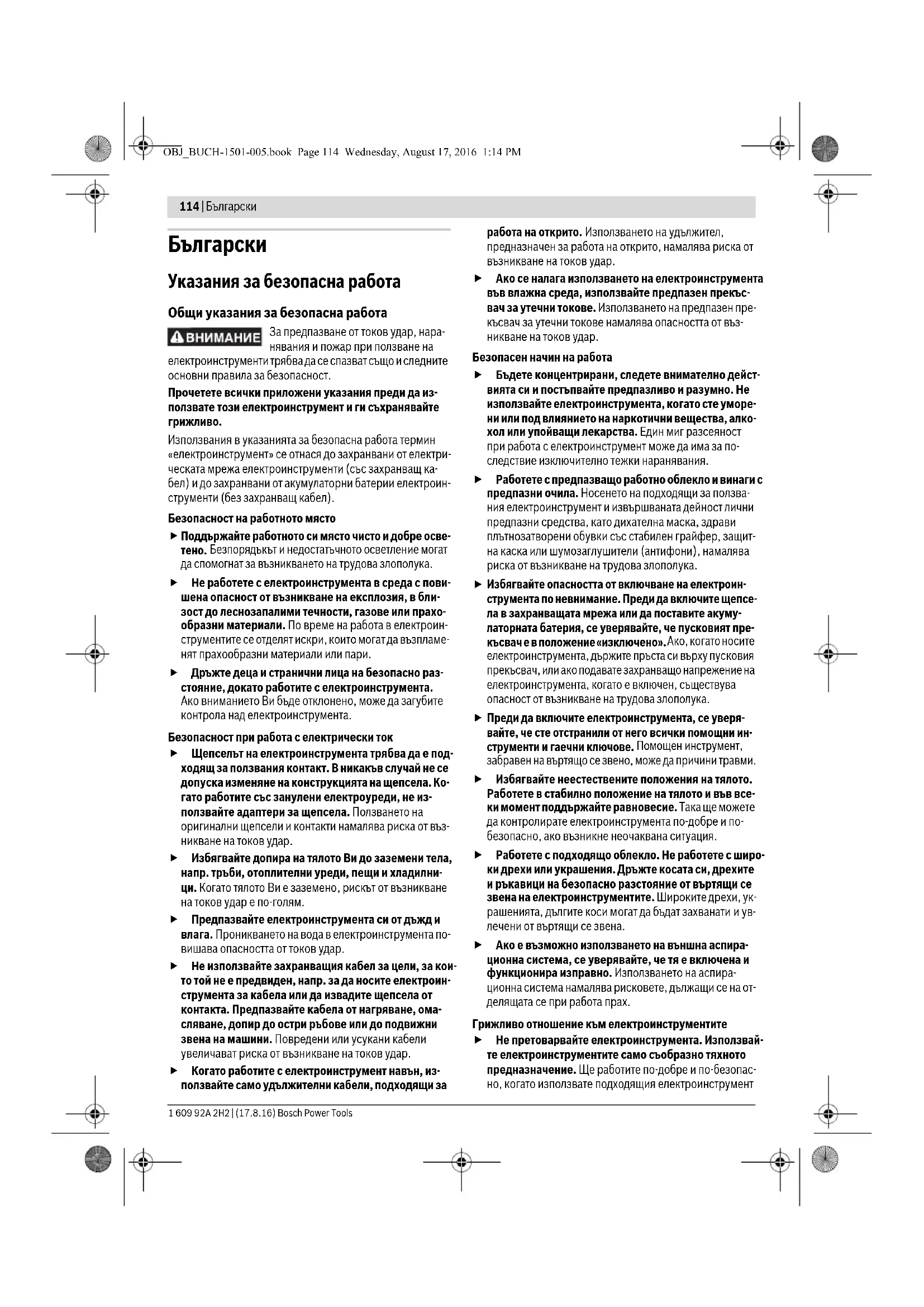

Български ...... Страница 114

Указания за безопасна работа

Общи указания за безопасна работа

ВНИМАНИЕ

За предпазване от токов удар, нара- нявания и пожар при ползване на

електроинструменти трябва да се спазват също и следните основни правила за безопасност.

Прочетете всички приложени указания преди да из- ползвате този електроинструмент и ги съхранявайте грижливо.

Използвания в указанията за безопасна работа термин «електроинструмент» се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторни батерии електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, oma- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за

работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсваче в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент

Български|115

в зададения от производителя диапазон на натоварване.

▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябвада бъде ремонтиран.
▶ Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато про-дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то-ва се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Указания за безопасна работа за шмиргели

Работете с предпазни очила.

Когато не използвате електроинструмента, го съхранявайте на сигурно място. Мястото за съхраняване трябва да е сухо и да се заключва. Това предотвратява повреждането на електроинструмента, докато се съхранява, както и работата с него на неопитни лица.
▶ Не използвайте електроинструмента, когато захранващият кабел е повреден. Ако по време на работа кабелът бъде повреден, не го допирайте; незабавно изключете щепсела от контакта. Повредени захранващи кабели увеличиват риска от токов удар.
▶ Периодично проверявайте захранващия кабел и, ако установите повреди, предайте електроинструмента в оторизиран сервис за електроинструменти на Бош, за да бъде заменен. Не работете с повреден захранващ кабел. Така се гарантира запазване на сигурността на електроинструмента.
▶ Поддържайте ръкохватките сухи, чисти и неомаслени. Зацапани с масло или мазнини ръкохватки се плъзгат и водят до загуба на контрол над верижния трион.
Включвайте електроинструмента към правилно за- земена захранваща мрежа. Контактът и евентуално използван удължител трябва да имат изряден защитен проводник.
▶ Не използвайте допълнителни приспособления, които не се препоръчват от производителя специално за този електроинструмент. Фактът, че можете да закрепите към машината определено приспособление или работен инструмент, не гарантира безопасна работа с него.
Допустимата скорост на въртене на работния инструмент трябва да е най-малкото равна на изписаната на табелката на електроинструмента максимална скорост на въртене. Работни инструменти, които се въртят с по-висока скорост от допустимата, могат да се счупят и парчета от тях да отхвърчат с висока скорост.
He използвайте повредени работни инструменти. Винаги преди започване на работа проверявайте дали шлифоващите дискове нямат пукнатини и откъртени парченца. Ако електроинструментът или работният инструмент падне, проверявайте грижливо дали няма повреди или използвайте друг работен инструмент. След като сте проверили работния инструмент и след като го монтирате, стойте странично от равнината на въртенето му; не допускайте също намиращи се наблизо лица да са в равнината на въртене на диска. Включете електроинструмента и го оставете да се върти прибл. една минута на празен ход с максимални обороти. Най-често повредени работни инструменти се разрушават през този пробен период.
▶ Използвайте електроинструмента само с предпазния екран за искри 10. Отхвърчащите искри могат да уведят очите Ви или да запалят намиращи се наблизо предмети.
По време на шлифоване спускайте предпазния екран за искри 10 колкото е възможно по-надолу. При шлифоване на метали се образува струя искри.

116|Български

▶ Периодично проверявайте разстоянието между подпората за обработвания детайл 11, респ. планката за монтиране на предпазния екран 9 и абразивния диск и при необходимост го регулирайте. Не се допуска разстоянието до диска да е по-голямо от 2 mm. При по-голямо разстояние не сте достатьчно добре защитени от образуващата се струя искри. Обработваният детайл може да бъде увлечен от абразивния диск и да причини тежки травми.
Допирайте детайла до електроинструмента само след като го включите и изключвайте електроинструмента след като сте отделили обработвания детайл от него. Детайлът може внезапно да се задвижи.
▶ Никога не допирайте детайла отстрани до въртящия се абразивен диск; шлифовайте винаги челно на диска. Детайлът може да бъде увлечен от въртящия се абразивен диск, да отхвърчи и да причини травми.
▶ Внимавайте да не допирате въртящия се абразивен диск. Това може да предизвика тежки травми.
▶ Не спирайте принудително въртящите се по инерция абразивни дискове, като ги притискате странично. Детайлът може да бъде увлечен от въртящия се абразивен диск, да отхвърчи и да причини травми.
▶ Винаги работе с предпазна престилка. Внимавайте образуващата се струя искри да не застрашава други лица. Отстренете леснозапалими материали от зоната на работа. При шлифоване на метали се образува струя искри.
▶ Поддържайте работното си място чисто. Смесите от различни материали са особено опасни. Фини стружки от леки метали могат да се самовъзпламенят или да експлодират.

Символи

Следните символи могат да бъдат важни в процеса на експлоатация на Вашия електроинструмент. Моля, запомнете символите и значението им. Правилното интерпретиране на символите и тяхното значение ще Ви помогнат при подоброто и по-сигурно ползване на електроинструмента.

Символи и тяхното значение

Не поставяйте ръцете си в зоната на шлифоващия диск, докато електроин-струментът работи. Съществува опасност да се нараните при контакт с шлифоващия диск.

Работете с шумозаглушители (антифо- ни). Въздействието на шум може да пре- дизвика загуба на слух.

Работете с предпазни очила.

Символи и тяхното значение

Работете с предпазни ръкавици.

Описание на продукта и възмож- ностите му

Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Моля, отворете разгъващата се корица с фигурите и, докато четете ръководството за експлоатация, я оставете отворена.

Предназначение на електроинструмента

Електроинструментът е предназначен за заточване на инструменти, както и за шлифоване и премахване на муста- ци по метални детайли.

Допуска се използването на електроинструмента само в режим на краткотрайно натоварване (макс. 60 минути).

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

1 Капак
2 Застопоряваща гайка
3 Застопоряващ фланец
4 Центроващ фланец (GBG 6: от две части; GBG 8: монолитен)

5 Вал

6 Предпазен кожух
7 Монтажни отвори
8 Пусков прекъсвач
9 Планка за монтиране на предпазния екран

10 Предпазен екран за искрите

11 Подпора за обработвания детайл
12 Гаечен ключ

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Декларация за съответствие

С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валид-

Български|117

ни изисквания на директивите 2011/65/EC, 2014/30/EC, 2006/42/EO, включително на измененията им и покрива изискванията на стандартите: EN 61029-1, EN 61029-2-4, EN 50581.

Техническа документация (2006/42/EO) при: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Шмиргел GBG 6 GBG 8
Каталожен номер		3 601 B7A 0.. 3 601 B7A 1..
Номинална консумирана мощност P1	W	3	5
Полезна мощност P2
- 50 Hz	W	240	420
- 60 Hz	W	250	-
Режим на работа*		S2 (60 min) S2 (60 min)
Скорост на въртене на празен ход
- 50 Hz	min^-1	2900	2900
- 60 Hz	min^-1	3500	-
Резба на вала		M 12 M 12
Абразивни дискове
- Диаметър	mm	150	200
- Широчина	mm	20	25
- присъединителен отвор	mm	20	32
- Зърнестост		24/60	24/60
Центроващ фланец
- присъединителен отвор	mm	12,7	15
- мин. отвор	mm	1,5	1,5
Маса съгласно EPTA-Procedure 01:2014	kg	10,0	16,5
Клас на защита		± /I	± /I

Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни данните могат да се различават.
*Режимът на работа S2 (60 минути) обозначава режим на краткотрайно натоварване с максимальна продължителност 60 минути. След изтичане на това време изключете електроинструмента и го оставете да се охлади.

Информация за излъчван шум

Стойностите на излъчвания шум са определени съгласно EN 61029-2-4.

Равнището А на звуковото налягане на електроинструмента обикновено е по-малко от 70 dB(A). Неопределеност K = 3 dB.

По време на работа равнището на шума може да надхвърли 80 dB(A).

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за-хранващата мрежа.

- Захващайте електроинструмента с подходящи винтове към работния плот, като използвате четирите предвидени за целта отвора 7.

Монтиране на предпазния екран за искри/опората за обработвания детайл (вижте фигури A–D)

▶ Използвайте електроинструмента само с предпазния екран за искри 10. Отхвърчащите искри могат да уведят очите Ви или да запалят намиращи се наблизо предмети.
– С двата винта захванете планката за предпазния екран 9.
- Монтирайте предпазния екран за искри 10 към планка- та 9.
- Монтирайте подпората за обработвания детайл 11, както е показано на фигурата.

118|Български

▶ Не разменяйте дясната и пявата опора 11. В противен случай разстоянието между опората 11 и шлифоващия диск става твърде голямо. При по-голямо разстояние не сте достатъчно добре защитени от струята искри, която се образува по време на работа. Освен това съществува опасност детайлът да бъде увлечен от ротационното движение на шлифоващия диск, което да предизвика наранявания.
▶ Периодично проверявайте разстоянието между подпората за обработвания детайл 11, респ. планка- та за монтиране на предпазния екран 9 и абразив- ния диск и при необходимост го регулирайте. Не се допуска разстоянието до диска да е по-голямо от 2 mm. При по-голямо разстояние не сте достатьчно добре защитени от образуващата се струя искри. Обра- товваният детайл може да бъде увлечен от абразивния диск и да причини тежки травми.

Когато планката за предпазния екран 9 не може повече да бъде регулирана, за да е на необходимото разстояние от най-много 2 mm от абразивния диск, заменете диска.

Смяна на абразивния диск

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за-хранващата мрежа.
Допустимата скорост на въртене на работния инструмент трябва да е най-малкото равна на изписаната на табелката на електроинструмента максимална скорост на въртене. Работни инструменти, които се въртят с по-висока скорост от допустимата, могат да се счупят и парчета от тях да отхвърчат с висока скорост.

Когато абразивният слой на диска намалее до 10 mm го заменяйте.

– Развийте трите винта на капака 1 и демонтирайте капака 1. Като използвате предпазни ръкавици задръжте шлифоващия диск и развитите затягашата гайка 2 от вала 5.

Упътване: Валът на електроинструмента 5, излизащ от лявата му страна, е с лява резба.

– Демонтирайте застопоряващия фланец 3 ии абразивния диск от вала на електроинструмента 5.
- Монтирането на новия абразивен диск се извършва в обратна последователност. Поставете и притиснете силно капака 1 и го захванете с трите винта.

Използвани и неравномерно износени и биещи абразивни дискове трябва да бъдат заточвани с камък за заточване (не е включен в окомплектовката).

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболевания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обра-

ботване на бук и дъб, се считат за канцерогенни, особо- но в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обу- чени квалифицирани лица.

– Осигурявайте добро проветряване на работното място.
- Препор ъчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.

▶ Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, посочени на табелката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V.
Преди започване на работа проверявайте абразивните дискове. Абразивният диск трябва да е монтиран безукорно и да може да се върти свободно. Винаги го изпробвайте, като го оставяте да се върти в продължение на прибл. 1 минута с максимальни обороти на празен ход. Не използвайте повредени, неравномерно износени и вибриращи абразивни дискове. Повредени шлифоващи инструменти могат да се разрушат и да причинят тежки травми.

Включване и изключване

За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.

• 3 а включване на електроинструмента преместете пусковия прекъсвач 8 в позиция «I».
• 3 а изключване на електроинструмента преместете пусковия прекъсвач 8 в позиция «0».

Указания за работа

За шлифоването на твърдосплавни инструменти използвайте абразивни дискове тип С със силициев карбид (не са включени в окомплектовката).

Предпазвайте електроинструмента от удари, изпускане и омасляване.

– Допрете обработвания детайл до опората 11 и го притиснете леко към абразивния диск. За да постигате оптимални резултати, придвижвайте обработвания детайл леко напред и назад. По този начин и абразивният диск се износва равномерно.
– Докато работите, охлаждайте обработвания детайл във вода.

Македонски | 119

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за-хранващата мрежа.
- За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Бош, за да се запази нивото на безопасност на електроинструмента.

Сервиз и технически съвети

Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента.

Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия серверен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:

www.bosch-pt.com

Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях.

Роберт Бош ЕООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

бул. Черни връх 51-Б

FPI Бизнес център 1407

1907 София

Тел.: [phone]

Тел.: [phone]

Факс:[phone]

www.bosch.bg

Бракуване

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадьци!

Само за страни от ЕС:

Съгласно Директивата на ЕС 2012/19/ЕС относно бракувани електрически и електронни устройства и утвърждаването й като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и

да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Правата за изменения запазени.
