GBG 8 Professional - Slīpmašīna BOSCH - Bezmaksas lietošanas instrukcija

Zīmols	Bosch
Modelis	GBG 8 Professional
Produkta veids	Slīpēšanas stends (slīpmašīna)
Lietderīgā jauda (50 Hz)	420 W
Nominālais spriegums	230 V
Frekvence	50 / 60 Hz
Tukšgaitas ātrums (50 Hz)	2900 apgr./min
Slīpripas diametrs	200 mm
Slīpripas platums	25 mm
Slīpripas urbums	32 mm
Slīpripas graudainība	24/60
Svars (pēc EPTA)	16,5 kg
Darba režīms	S2 (60 min) – īslaicīgs
Aizsardzības klase	I (ar aizsargvadu)
Tipiskais skaņas spiediena līmenis	< 70 dB(A)
Vārpstas vītne	M12
Darbarīka stiprinājuma atloka kapacitāte	Urbums 15 mm, minimālais padziļinājums 1,5 mm
Drošības elementi	Dzirksteļu aizsardzība, sagataves balsts, aizsargpārsegs
Paredzētais lietojums	Instrumentu asināšana, metālu slīpēšana un atslāņošana
Ieteicamā apkope	Regulāri tīrīt ventilācijas atveres, nomainīt nolietoto slīpripu
Pēcpārdošanas serviss	Sazinieties ar Bosch Outillage Electroportatif (tālr. 0811 360122 Francijā)

Bieži uzdotie jautājumi - GBG 8 Professional BOSCH

Kā nomainīt slīpripu GBG 8 stendam?

Atvienojiet instrumentu. Atskrūvējiet trīs pārsega skrūves (1) un noņemiet to. Turiet slīpripu ar cimdiem, atskrūvējiet fiksācijas uzgriezni (2) (uzmanību: kreisās puses vītne ir pa kreisi). Noņemiet fiksācijas atloku (3) un slīpripu. Uzstādiet jauno slīpripu pretējā secībā, cieši pievelkot pārsegu.

Kā noregulēt dzirksteļu aizsardzību?

Dzirksteļu aizsardzība (10) tiek uzstādīta uz stiprinājuma ierīces (9). Noregulējiet to tā, lai attālums starp aizsardzību un slīpripu nepārsniegtu 2 mm. Regulāri pārbaudiet un nepieciešamības gadījumā atkārtoti noregulējiet.

Kāds ir maksimālais nepārtrauktas lietošanas ilgums?

Darba režīms S2 (60 min) nozīmē, ka instruments var nepārtraukti darboties ne vairāk kā 60 minūtes. Pēc šī laika izslēdziet motoru un ļaujiet tam atdzist.

Kāda veida slīpripu es varu izmantot?

Izmantojiet slīpripas ar diametru 200 mm, platumu 25 mm, urbumu 32 mm, graudainību 24/60. Cietiem metāliem izmantojiet silīcija karbīda C slīpripas (piederums). Rotācijas ātrumam jābūt vismaz 2900 apgr./min.

Kā tīrīt stendu?

Pirms tīrīšanas atvienojiet instrumentu. Notīriet ventilācijas atveres ar otu vai putekļsūcēju. Turiet rokturus un virsmas tīras, bez eļļas un taukiem.

Ko darīt, ja slīpripa ir saplaisājusi vai bojāta?

Nekad neizmantojiet bojātu slīpripu. Nekavējoties nomainiet to. Lai pārbaudītu, pēc uzstādīšanas grieziet slīpripu ar maksimālo ātrumu tukšgaitā 1 minūti: ja tā saplīst, tas notiks šī testa laikā.

Kā iesūkt putekļus slīpēšanas laikā?

Stends nav aprīkots ar iebūvētu putekļu iesūkšanu. Valkājiet P2 klases putekļu masku un vēdiniet darba zonu. Izvairieties no putekļu uzkrāšanās, jo tie ir viegli uzliesmojoši.

Kādi piederumi ir pieejami GBG 8?

Rezerves slīpripas (graudainība 24/60), asināmais akmens slīpripu atkārtotai asināšanai, silīcija karbīda C slīpripas un komplektā iekļautā plakanā atslēga. Skatiet Bosch piederumu programmu.

Kā sazināties ar Bosch pēcpārdošanas servisu?

Francijā zvaniet pa tālr. 0811 360122 (vietējā zvana izmaksas) vai sūtiet e-pastu uz [e-mail]. Rezerves daļām pasūtiet tiešsaistē vietnē www.bosch-pt.fr.

Vai es varu izmantot cita diametra slīpripu?

Nē, izmantojiet tikai ražotāja ieteiktās 200 mm diametra slīpripas. Cita diametra slīpripa var nebūt piemērota un radīt drošības risku.

LIETOŠANAS INSTRUKCIJA GBG 8 Professional BOSCH

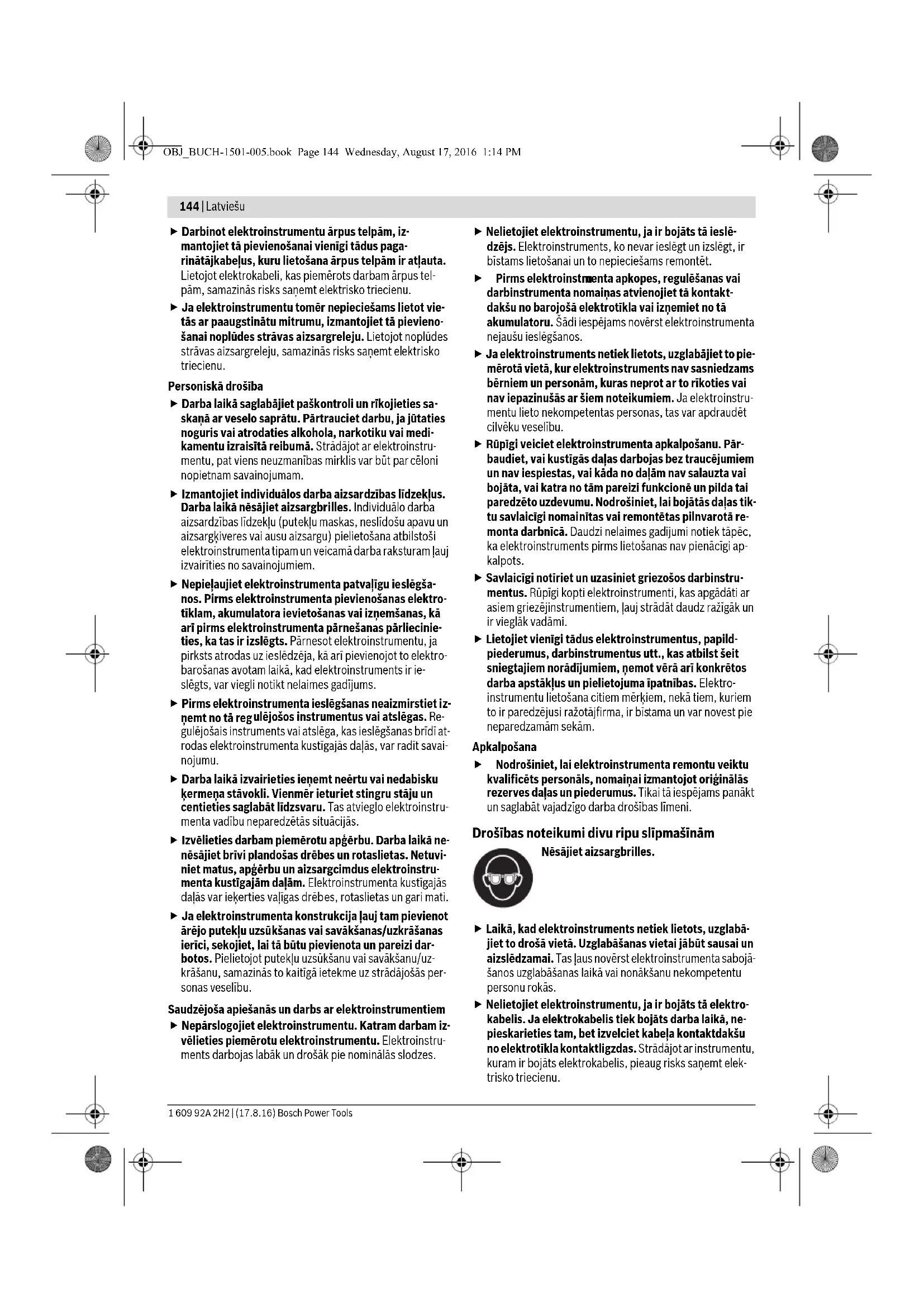

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem

UZMANĪBU

Lai izsargātos no elektriskā trieciena, savainojumiem un aizdegšanās, elektroinstrumentu lietošanas laikā jāveic šādi svarīgi piesardzības pasākumi.

Instrumentu lietošanas laikā jāveic šādi svarīgi piesardzības pasākumi.

Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības noteikumus un norādījumus un pēc izlasīšanas saglabājiet tos turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums "Elektroinstruments" attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeli).

▶ Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums. ▶ Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirkstelo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

▶ Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums. ▶ Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirkstelo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. Nenesiet un nepakariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. ▶ Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. ▶ Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. ▶ Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. ▶ Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus elektroinstrumenta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var iekerties vaļīgas drēbes, rotaslietas un gari mati. ▶ Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.

▶ Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktspraudni no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. ▶ Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi divu ripu slīpmašīnām

Nēsājiet aizsargbrilles.

▶ Laikā, kad elektroinstruments netiek lietots, uzglabājiet to drošā vietā. Uzglabāšanas vietai jābūt sausai un aizslēdzamai. Tas ļaus novērst elektroinstrumenta sabojāšanos uzglabāšanas laikā vai nonākšanu nekompetentu personu rokās. ▶ Nelietojiet elektroinstrumentu, ja ir bojāts tā elektrokabelis. Ja elektrokabelis tiek bojāts darba laikā, nepieskarieties tam, bet izvelciet kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Strādājot ar instrumentu, kuram ir bojāts elektrokabelis, pieaug risks saņemt elektrisko triecienu.

▶ Regulāri pārbaudiet, vai elektrokabelī nav radušies bojājumi, un vajadzības gadījumā nogādājiet to remontam Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Nomainiet bojāto pagarinātājkabeli. Tas ļaus elektroinstrumentam saglabāt nepieciešamo darba drošības līmeni. ▶ Sekojiet, lai dārza instrumenta rokturi būtu sausi un tīri un lai uz tiem nenokļūtu eļļa vai smērvielas. Ar smērvielu pārklāti vai eļļaini rokturi ir slideni un var būt par cēloni kontroles zaudēšanai pār dārza instrumentu. ▶ Pievienojiet elektroinstrumentu tikai tādam elektrotīklam, kas apgādāts ar efektīvu aizsargzemējumu. Elektrotīkla kontaktligzdai un pagarinātājkabelim jābūt droši savienotiem ar pareizi funkcionējošu aizsargzemējuma ķēdi. ▶ Neizmantojiet piederumus, kurus ražotājfirma nav paredzējusi šim elektroinstrumentam un ieteikusi lietošanai kopā ar to. Iespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu. - Iestiprināmā darbinstrumenta pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta lielāko norādīto griešanās ātrumu. Piederums, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mests prom. ▶ Nelietojiet bojātus darbinstrumentus. Ik reizi pirms elektroinstrumenta lietošanas pārbaudiet, vai slīpripas nav nodrupušas vai ieplaisājušas. Ja elektroinstruments vai darbinstruments ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī izmantojiet darbam nebojātu darbinstrumentu. Pēc darbinstrumenta apskates un iestiprināšanas darbiniet elektroinstrumentu vienu minūti ilgi ar maksimālo griešanās ātrumu, turot to tā, lai darbinstrumenta rotācijas plakne nešķērsotu Jūsu un citu tuvumā esošo personu atrašanās vietu. Bojātie darbinstrumenti šādas pārbaudes laikā parasti salūst. Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts dzirksteļu aizsargs 10. Prom lidojošās dzirksteles var savainot acis vai izraisīt tuvumā esošo priekšmetu aizdegšanos. ▶ Slīpēšanas laikā nolaidiet dzirksteļu aizsargu 10 līdz galam lejup. Metāla slīpēšanas laikā veidojas lidojošas dzirksteles. ▶ Regulāri pārbaudiet attālumu starp apstrādājamā priekšmeta balstu 11 vai dzirksteļu aizsarga turētāju 9 un slīpripu un vajadzības gadījumā to ieregulējiet. Attālums līdz slīpripai nedrīkst pārsniegt 2 mm. Ja šis attālums ir lielāks, lietotājs nav pietiekoši aizsargāts no lidojošajām dzirkstelēm. Bez tam apstrādājamais priekšmets var tikt ievilkts spraugā starp rotējošo slīpripu un radīt savainojumus. - Kontaktējiet apstrādājamo priekšmetu ar elektroinstrumentu tikai tad, ja tas ir ieslēgts, un izslēdziet elektroinstrumentu tikai tad, kad tas neskar apstrādājamo priekšmetu. Apstrādājamais priekšmets var pēkšņi pārvietoties.

▶ Nepiespiediet apstrādājamo priekšmetu rotējošās slīpripas sāniem, bet vienmēr veiciet slīpēšanu no priekšpuses. Slīpripas rotācijas dēļ apstrādājamais priekšmets var tikt izrauts no rokām un radīt savainojumus. ▶ Nepieskarieties rotējošajām slīpripām. Tas var radīt smagus savainojumus. ▶ Nemēģiniet bremzēt rotējošas slīpripas ar sānu spiedienu. Slīpripas rotācijas dēļ apstrādājamais priekšmets var tikt izrauts no rokām un radīt savainojumus. ▶ Nēsājiet darba priekšautu. Sekojiet, lai lidojošas dzirksteles neapdraudētu tuvumā esošos cilvēkus. Aizvāciet viegli uzliesmojošus materiālus no dzirksteļu lidošanas zonas. Metāla griešanas un slīpēšanas laikā veidojas lidojošas dzirksteles. ▶ Uzturiet darba vietu tīru. Īpaši bīstams ir dažādu materiālu putekļu sajaukums. Vieglo metālu putekļi ir ļoti ugunsnedroši un sprādzienbīstami.

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos apzīmējumus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozīme

Elektroinstrumenta darbības laikā netuviniet rokas slīpripām. Pieskaršanās slīpripai var izraisīt savainojumu.

Nēsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes traucējumus.

Nēsājiet aizsargbrilles.

Nēsājiet putekļu aizsargmasku.

Nēsājiet aizsargcimdus.

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Elektroinstruments ir paredzēts darbinstrumentu asināšanai, kā arī metāla priekšmetu slīpēšanai un atskarpju noņemšanai no tiem.

Elektroinstrumentu drīkst nepārtraukti darbināt tikai ierobežotu laiku (ne ilgāk par 60 minūtēm).

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

1 Pārsegs 2 Piespiedējuzgrieznis 3 Piespiedējpaplāksne 4 Balstpaplāksne (GBG 6: divu daļu; GBG 8: vienas daļas) 5 Darbvārpsta 6 Aizsargpārsegs

7 Urbumi elektroinstrumenta nostiprināšanai

8 Ieslēdzējs

9 Dzirksteļu aizsarga turētājs

10 Dzirksteļu aizsargs

11 Apstrādājamā priekšmeta balsts 12 Valējā tipa uzgriežņu atslēga

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Atbilstības deklarācija

CE

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst visiem direktīvās 2011/65/ES, 2014/30/ES, 2006/42/EK un to labojumos ietvertajiem saistošajiem noteikumiem, kā arī šādiem standartiem: EN 61029-1, EN 61029-2-4, EN 50581.

Tehniskā lieta (2006/42/EK) no:

Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Divu ripu slīpmašina		GBG 6	GBG 8
Izstrādājuma numurs		3 601 B7A 0.. 3 601 B7A 1..
Nominālā patērējamā jauda P1	W	350	600
Mehāniskā jauda P2
- 50 Hz	W	240	420
- 60 Hz	W	250	-
Darba režims *		S2 (60 min) S2 (60 min)
Griešanās ātrums brīvgaitā
- 50 Hz	.-1	2900	2900
- 60 Hz	.-1	3500	-
Darbvārpstas vītne		M 12 M 12
Slīpēšanas disks
- d i a m e t r s	mm	150	200
- platums	mm	20	25
- s ti p r i n ājuma atveres diametrs	mm	20	32
- G r a u d a i n ība		24/60	24/60
Balstpaplāksne
- s ti p r i n ājuma atveres diametrs	mm	12,7	15
- m i n . p a d z i līnājums	mm	1,5	1,5

Svars atbilstoši EPTA-Procedure 01:2014 kg 10,0 16,5 Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. * Darbības režīms S2 (60 min.) nozīmē, ka elektroinstruments drīkst nepārtraukti darboties tikai ierobežotu laiku, kas nepārsniedz 60 min. Pēc šī laika izslēdziet elektroinstrumentu un ļaujiet tam atdzist. 1 609 92A 2H2 | (17.8.16) Bosch Power Tools

Elektroaizsardzības klase

⊕/1/1

⊕

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

^A Darbības režīms S2 (60 min.) nozīmē, ka elektroinstruments drīkst nepārtraukti darboties tikai ierobežotu laiku, kas nepārsniedz 60 min. Pēc šī laika izslēdziet elektroinstrumentu un ļaujiet tam atdzist.

Informācija par troksni

Trokšņa parametru vērtības ir noteiktas atbilstoši EN 61029-2-4.

Instrumenta radītā trokšņa spiediena pēc raksturlīknes A izsvērtā tipiskā vērtība nepārsniedz 70 dB(A). Izkliede K = 3 dB.

Trokšņa līmenis darba laikā var pārsniegt 80 dB(A).

Nēsājiet ausu aizsargus!

Montāža

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

- Nostipriniet elektroinstrumentu uz darba galda vai darbvirsmas ar piemērotu skrūvju palīdzību, ieskrūvējot tās 4 šim nolūkam paredzētajos urbumos 7.

Dzirksteļu aizsarga/apstrādājamā priekšmeta balsta stiprināšana (attēli A–D)

Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts dzirksteļu aizsargs 10. Prom lidojošās dzirksteles var savainot acis vai izraisīt tuvumā esošo priekšmetu aizdegšanos. - Nostipriniet dzirksteļu aizsarga turētāju 9 ar abām skrūvēm. - Pieskrūvējiet dzirksteļu aizsargu 10 pie turētāja 9. - Nostipriniet apstrādājamā priekšmeta balstu 11, kā parādīts attēlā. ▶ Nemainiet vietām labējo un kreiso apstrādājamā priekšmeta balstu 11. Citādi attālums starp apstrādājamā priekšmeta balstu 11 un slīpripu kļūst pārāk liels. Ja šis attālums ir liels, lietotājs nav pietiekami aizsargāts no lidojošajām dzirkstelēm. Bez tam apstrādājamais priekšmets var tikt ievilkts spraugā starp rotējošo slīpripu un radīt savainojumus. ▶ Regulāri pārbaudiet attālumu starp apstrādājamā priekšmeta balstu 11 vai dzirksteļu aizsarga turētāju 9 un slīpripu un vajadzības gadījumā to noregulējiet. Attālums līdz slīpripai nedrīkst pārsniegt 2 mm. Ja šis attālums ir lielāks, lietotājs nav pietiekami aizsargāts no lidojošajām dzirkstelēm. Bez tam apstrādājamais priekšmets var tikt ievilkts spraugā starp rotējošo slīpripu un radīt savainojumus.

Nomainiet slīpripu, ja tā ir nolietojusies līdz tādai pakāpei, ka dzirksteļu aizsarga turētāju 9 vairs nav iespējams iestādīt nepieciešamajā attālumā no slīpripas, kas nedrīkst pārsniegt 2 mm.

Slīpripu nomaiņa

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotīkla kontaktligzdas. ▶ Iestiprināmā darbinstrumenta pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta lielāko norādīto griešanās ātrumu. Piederums, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mests prom.

Nomainiet slīpripu, ja tās atlikušā materiāla biezums ir samazinājies līdz 10 mm.

- Atskrūvējiet 3 skrūves uz pārsega 1 un noņemiet pārsegu 1. Stingri turiet slīpripu ar aizsargcimdiem un noskrūvējiet virsuzgriezni 2 no darbvārpstas 5.

Piezīme. Darbvārpstai 5 elektroinstrumenta kreisajā pusē ir kreisā vītne.

• Noņemiet piespiedējpaplāksni 3 un slīpripu no darbvārpstas 5.
• Jaunās slīpripas iestiprināšanu veiciet secībā, kas pretēja iepriekš aprakstītajai. Nostipriniet sānu aizsargu 1, to stingri uzspiežot un pieskrūvējot ar 3 skrūvēm.

Nolietotām un neapaļām slīpripām pirms tālākas lietošanas veiciet formas piestrādi ar īpašu galodu (papildpiederums).

Putekļu un skaidu uzsūkšana

▶ Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

Uzsākot lietošanu

- Pievadiet instrumentam pareizu spriegumu! Spriegumam elektrotīklā jāatbilst vērtībai, kas norādīta instrumenta marķējuma plāksnītē. Elektroinstrumenti, kas

paredzēti 230 V spriegumam, var darboties arī no 220 V elektrotīkla.

▶ Pirms lietošanas pārbaudiet slīpēšanas darbinstrumentus. Slīpēšanas darbinstrumentiem jābūt pareizi iestiprinātiem un brīvi jāgriežas. Pārbaudiet darbinstrumentus, ļaujot tiem bez slodzes rotēt vismaz 1 minūti. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt, radot savainojumus.

Ieslēgšana un izslēgšana

Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots.

• Lai ieslēgtu elektroinstrumentu, pārvietojiet ieslēdzēju 8 stāvoklī „I“.
• Lai izslēgtu elektroinstrumentu, pārvietojiet ieslēdzēju 8 stāvoklī „0“.

Norādījumi darbam

Cietmetāla priekšmetu slīpēšanai izmantojiet silicija karbīda slīpripas ar marķējumu „C“ (papildpiederums).

Sargājiet slīpripas no sitieniem, triecieniem un smērvielām.

• Novietojiet slīpējamo priekšmetu uz apstrādājamā priekšmeta balsta 11 un viegli piespiediet pie slīpripas. Lai panāktu optimālus rezultātus, darba gaitā nedaudz pārvietojiet apstrādājamo priekšmetu turp un atpakaļ gar slīpripu. Tas ļauj panākt vienmērīgāku slīpripas nolietošanos.
• Laiku pa laikam atdzesējiet apstrādājamo priekšmetu ūdenī.

Apkalpošana un apkope

Apkalpošana un tīrīšana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. ▶ Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres.

Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis.

Klientu konsultāciju dienests un konsultācijas par lietošanu

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes.

Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, sniedzot atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

zējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.
