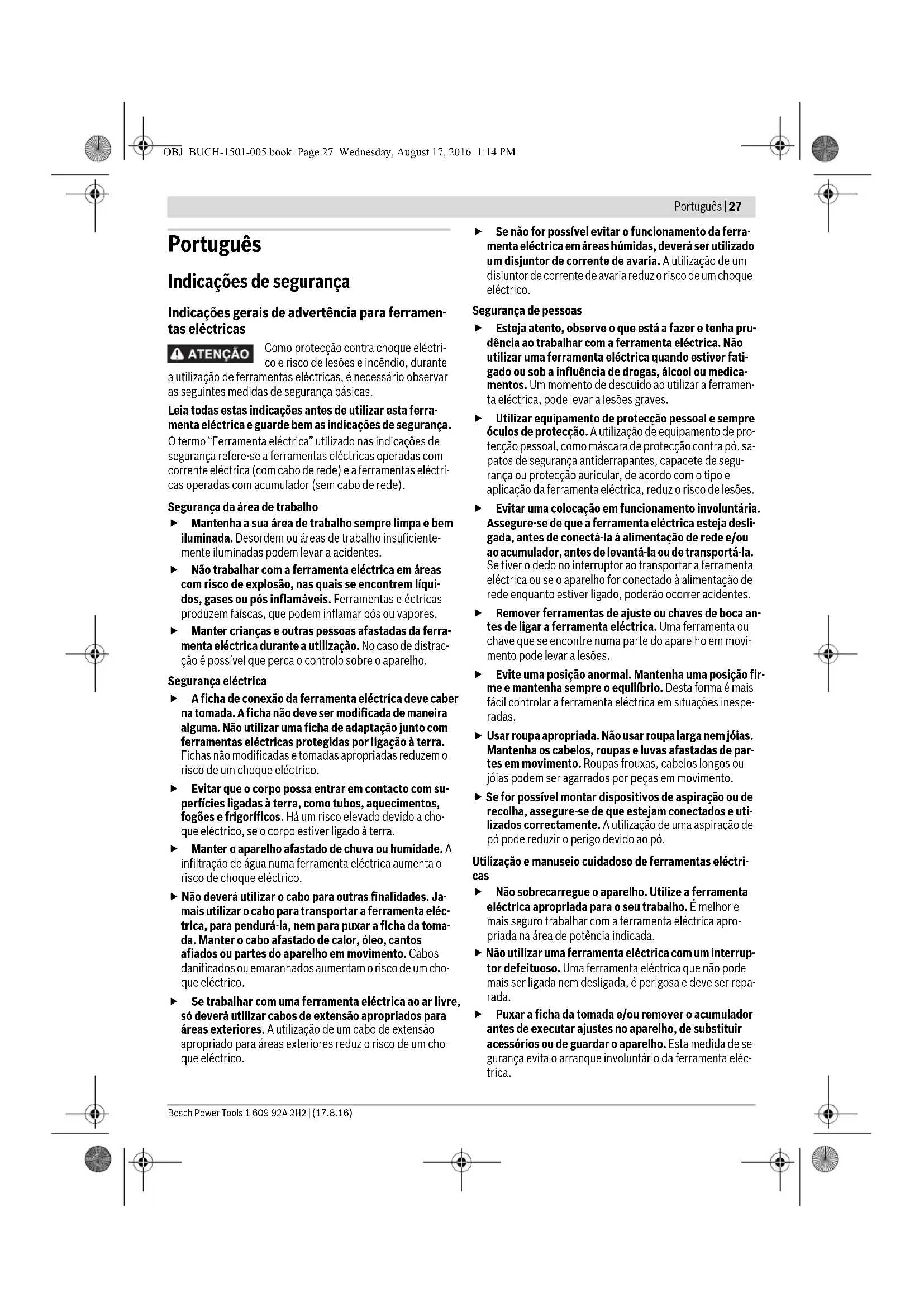

Indicações de segurança

Indicações gerais de advertência para ferramentas eléctricas

ATENÇÃO

Como protecção contra choque eléctrico e risco de lesões e incêndio, durante

a utilização de ferramentas eléctricas, é necessário observar as seguintes medidas de segurança básicas.

Leia todas estas indicações antes de utilizar esta ferra- menta eléctrica e guarde bem as indicações de segurança.

O termo "Ferramenta eléctrica" utilizado nas indicações de segurança refere-se a ferramentas eléctricas operadas com corrente eléctrica (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
- Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
- Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
▶ Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.

Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
- Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas eléctricas

Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.

28 | Português

▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.
Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para esmeriladoras duplas

Usar óculos de protecção.

• Quando não estiver sendo utilizada, a ferramenta eléctrica deverá ser guardada num lugar seguro. Ela deve ser guardada num local seco e que possa ser trancado. Assim evita-se que a ferramenta eléctrica sofra danos devido ao armazenamento ou que seja operada por pessoas inexperientes.
• Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico.
  ▶ Controlar o cabo em intervalos regulares e permitir que um cabo danificado seja reparado por um serviço pós-venda autorizado para ferramentas eléctricas Bosch. Substituir cabos de extensão danificados. Desta forma é assegurada a segurança da ferramenta eléctrica.

• Manter os punhos sempre secos, limpos e livres de óleo e gordura. Punhos gordurosos, são escorregadios e levam à perda de controlo.

• Conectar a ferramenta eléctrica a uma rede de corrente eléctrica correctamente ligada à terra. A tomada e o cabo de extensão devem ter um condutor de protecção que funcione.

• Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta eléctrica. O facto de poder fixar o acessório a esta ferramenta eléctrica, não garante uma aplicação segura.
  O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.
  Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização dos discos de lixa, deverá controlar se há estilhaços e fissuras. Se a ferramenta eléctrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos, caso contrário deverá utilizar uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter si próprio e as pessoas que se encontrem nas proximidades, fora da área de rotação da ferramenta de trabalho e permitir que a ferramenta eléctrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste.
  Só utilizar a ferramenta eléctrica junto com a protecção contra chispas 10. Chispas podem ferir os seus olhos ou incendiar objectos que se encontrem por perto.
  Ao lixar deverá empurrar a protecção contra chispas 10, o máximo possível, para baixo. Ao lixar é produzido voo de faúlhas.
  ▶ Controlar regularmente a distância entre o apoio da peça a ser trabalhada 11 ou da fixação da protecção contra chispas 9 e o disco de lixa e reajustar se necessário. A distância do disco de lixa não deve ser maior do que

2 mm. Se a distância for maior, não estará mais suficientemente protegido contra chispas. A peça a ser trabalhada pode ser puxada pela rotação do disco de lixa e levar a lesões.

Só conduzir a peça a ser trabalhada em direcção da ferramenta ligada e só desligar a ferramenta, após ter levantado da peça a ser trabalhada. A peça a ser trabalhada pode movimentar-se de repente.
Jamais conduzir a peça a ser trabalhada de encontro com o lado do disco de lixa em rotação e sempre lixar pela frente. A peça a ser trabalhada pode ser golpeada das mãos devido ao movimento rotativo e levar a lesões.
- Jamais tocar no disco de lixa da ferramenta eléctrica enquanto estiver em movimento. Isto pode levar a graves lesões.
Não travar discos de lixa, em funcionamento por inércia, através de pressão lateral. A peça a ser trabalhada pode ser golpeada das mãos devido ao movimento rotativo e levar a lesões.
Usar um avental. Assegure-se de que nenhuma pessoa corra risco devido a voo de faúlhas. Remover os mate-

Português | 29

riais inflamáveis das proximidades. Ao lixar é produzido voo de faúlhas.

- Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta eléctrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimorada da ferramenta eléctrica.

Símbolos e seus significados

Manter as suas mãos afastadas da área de actuação do rebolo enquanto a ferramenta eléctrica estiver em funcionamento. Há perigo de lesões se houver contacto com o rebolo.

Usar protecção auricular. Ruídos podem provocar a perda da audição.

Usar óculos de protecção.

Usar uma máscara de protecção contra pó.

Usar luvas de protecção.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para afiar ferramentas, assim como para lixar e rebarbar metal.

A ferramenta eléctrica só devem ser utilizada no funcionamento temporário (máx. 60 min).

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

1 Cobertura
2 Porca de aperto
3 Flange de aperto
4 Flange de admissão

(GBG 6: duas partes; GBG 8: uma parte)

5 Veio de rectificação
6 Capa de protecção
7 Orifícios para montagem
8 Interruptor de ligar-desligar
9 Fixação da protecção contra chispas

10 Protecção contra faúlhas

11 Superfície de apoio da peça a ser trabalhada
12 Chave de forqueta

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Informação sobre ruídos

Os valores de emissão de ruído determinados de acordo com EN 61029-2-4.

O nível de pressão acústica avaliado como A do aparelho é tipicamente inferior a 70 dB(A). Incerteza K = 3 dB.

O nível de ruído durante o trabalho pode ultrapassar 80 dB(A).

Usar um protector auricular!

Dados técnicos

Esmeriladora dupla GBG 6 GBG 8
N° do produto		3 601 B7A 0..	3 601 B7A 1..
Potência nominal consumida P1	W	3	5
Potência útil P2
- 50 Hz	W	240	420
- 60 Hz	W	250	-

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

* O tipo de funcionamento S2 (60 min) designa o funcionamento temporário com uma máxima duração de funcionamento de 60 min. Após o decorrer deste período deverá depositar a ferramenta eléctrica e deixá-la arrefecer.

Bosch Power Tools 1 609 92A 2H2 | (17.8.16)

30 | Português
Esmeriladora dupla GBG 6 GBG 8

Tipo de funcionamento*		S2 (60 min) S2 (60 min)
N° de rotações em ponto morto
- 50 Hz	min^-1	2900	2900
- 60 Hz	min^-1	3500	-
Rosca do veio de rectificação		M 12 M 12
Discos de lixa
- Di â metro	mm	150	200
- L a r g u r a	mm	20	25
- F u r o d e c e n t r a g e m	mm	20	32
- G r â o		24/60	24/60
Flange de admissão
- F u r o d e c e n t r a g e m	mm	12,7	15
- R o ç o m í n .	mm	1,5	1,5
Peso conforme EPTA-Procedure 01:2014	kg 10,0 16,5
Classe de protecção		± /I /I	±

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.
* O tipo de funcionamento S2 (60 min) designa o funcionamento temporário com uma máxima duração de funcionamento de 60 min. Após o decorrer deste período deverá depositar a ferramenta eléctrica e deixá-la arrefecer.

Declaração de conformidade

CE

Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2011/65/UE, 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 61029-1, EN 61029-2-4, EN 50581.

Processo técnico (2006/42/CE) em: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

• Atarraxar a protecção contra chispas 10 na fixação para a protecção contra chispas 9.
• Montar o apoio da ferramenta de trabalho 11 como apresentado na figura.

Não trocar o apoio direito e o apoio esquerdo da peça a ser trabalhada 11. A distância entre o apoio da peça a ser trabalhada 11 e o rebolo é grande demais. Com distâncias maiores, não estará suficientemente protegido contra vôo de faúlhas. A peça a ser trabalhada pode ser puxada para dentro devido ao movimento de rotações do rebolo e causar lesões.
▶ Controlar regularmente a distância entre o apoio da peça a ser trabalhada 11 ou da fixação da protecção contra chispas 9 e o disco de lixa e reajustar se necessário. A distância do disco de lixa não deve ser maior do que 2 mm. Se a distância for maior, não estará mais suficientemente protegido contra chispas. A peça a ser trabalhada pode ser puxada pela rotação do disco de lixa e levar a lesões.

Substituir o disco de lixa se a fixação da protecção contra chispas 9 não puder ser ajustado na distância exigida de no mínimo 2 mm em relação ao disco de lixa.

Substituição do disco de lixa

• Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
  O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta eléctrica.

Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.

Substituir o disco de lixa, assim que este só tiver 10 mm de material restante.

Montagem

• Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
• Fixe a ferramenta eléctrica à bancada de trabalho nos 4 orifícios previstos 7 com parafusos apropriados.

Montar a protecção contra chispas/apoio da peça a ser trabalhada (veja figura A-D)

Só utilizar a ferramenta eléctrica junto com a protecção contra chispas 10. Chispas podem ferir os seus olhos ou incendiar objectos que se encontrem por perto.
- Montar a fixação da protecção contra chispas 9 com os dois parafusos.

Português | 31

- Soltar os três parafusos da cobertura 1 e retirar a cobertura 1. Segurar firmemente o rebolo usando luvas de protecção e desatarraxar a porca de aperto 2 do veio de rectificação 5.

Nota: O veio de rectificação 5, que sobressai do lado esquerdo da ferramenta eléctrica, tem uma rosca à esquerda.

• Retirar o flange de aperto 3 e o disco de lixa do veio de rectificação 5.
• A montagem do disco de lixa novo é realizada em sequência invertida. Recolocar a cobertura 1 com pressão firme e atarraxá-la com os 3 parafusos.

Rectificar os discos de lixa gastos e descentradas, antes de sejam utilizadas, com pedra de afiar (acessório).

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.

- Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

Colocação em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.
▶ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correcta e deve movimentar-se livremente. Executar um funcionamento de teste com o máximo número de rotações, sem carga, durante no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentrados ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Ligar e desligar

Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada.

• Para a colocação em funcionamento da ferramenta eléctrica, deverá bascular o interruptor de ligar-desligar 8 para a posição "I".
• Para desligar a ferramenta eléctrica, deverá bascular o interruptor de ligar-desligar 8 para a posição "0".

Indicações de trabalho

Para o processamento de peças de metal duro deverão ser utilizados discos de lixa de carboneto de cilício C (acessório).

Proteger o disco de lixa contra golpes, pancadas e gordura.

• Colocar a peça a ser lixada sobre o apoio da peça 11 e premir levemente contra o disco de lixa. Para alcançar resultados de lixamento ideais deverá movimentar a peça a ser trabalhada para cá e para lá. Além disso o disco de lixa é desgastado uniformemente.
• Arrefecer entrementes a peça a ser trabalhada com água.

Manutenção e serviço

Manutenção e limpeza

• Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
• Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]
Fax: [phone]

32 | Italiano

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.
