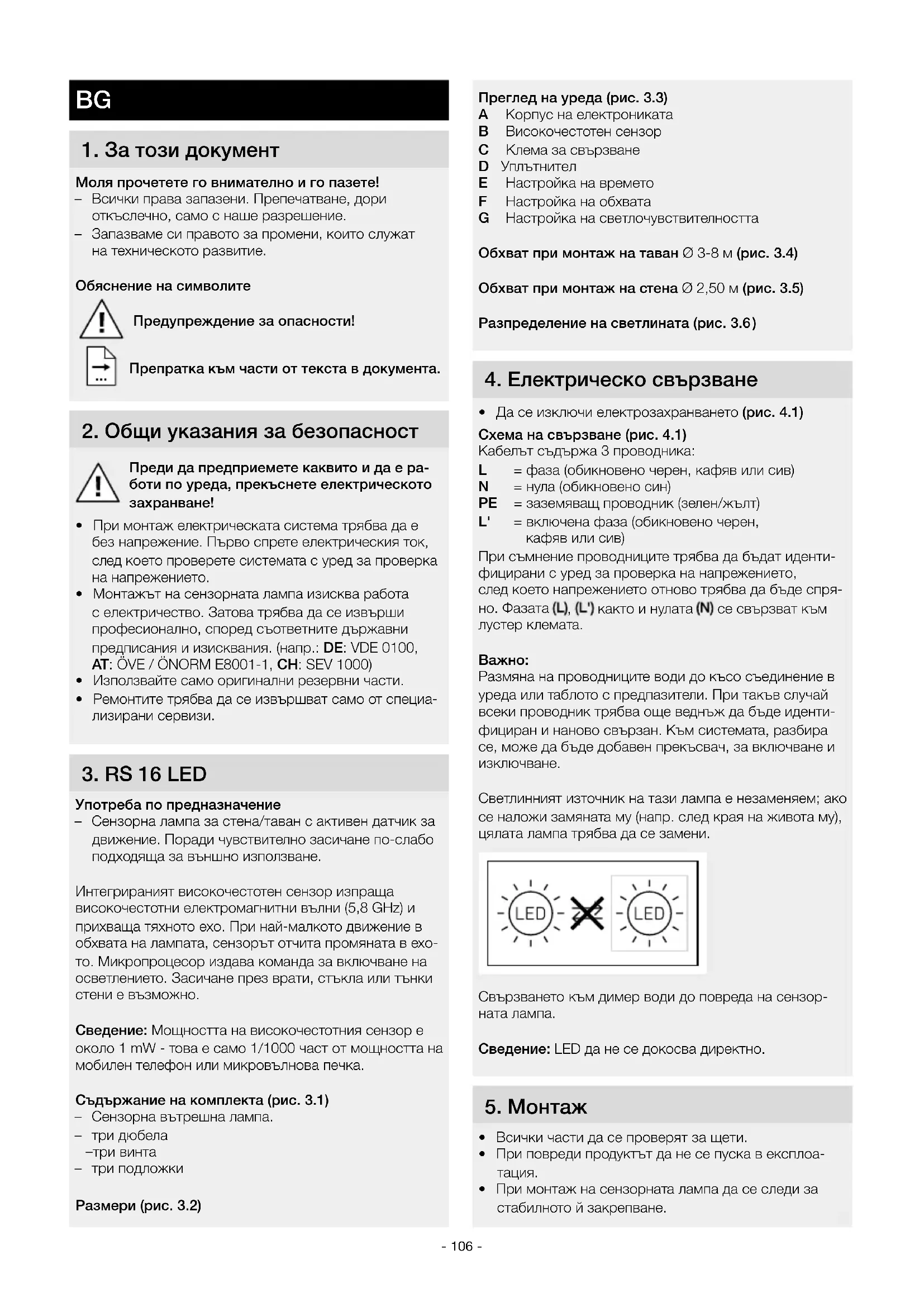

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS 16 LED STEINEL

RU- 106 - Преглед на уреда (рис. 3.3) A Корпус на електрониката B Високочестотен сензор C Клема за свързване D Уплътнител E Настройка на времето F Настройка на обхвата G Настройка на светлочувствителността Обхват при монтаж на таван Ø 3-8 м (рис. 3.4) Обхват при монтаж на стена Ø 2,50 м (рис. 3.5) Разпределение на светлината (рис.3.6 )

4. Електрическо свързване

• Да се изключи електрозахранването (рис. 4.1) Схема на свързване (рис. 4.1) Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) L' = включена фаза (обикновено черен, кафяв или сив) При съмнение проводниците трябва да бъдат иденти- фицирани с уред за проверка на напрежението, след което напрежението отново трябва да бъде спря-

, както и нулата се свързват към лустер клемата.

Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде иденти- фициран и наново свързан. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. Светлинният източник на тази лампа е незаменяем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени. Свързването към димер води до повреда на сензор- ната лампа. Сведение: LED да не се докосва директно.

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоа-

• При монтаж на сензорната лампа да се следи за стабилното й закрепване.

Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите Предупреждение за опасности! Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е ра- боти по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

• Монтажът на сензорната лампа изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (напр.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Използвайте само оригинални резервни части.

• Ремонтите трябва да се извършват само от специа- лизирани сервизи.

Употреба по предназначение – Сензорна лампа за стена/таван с активен датчик за движение. Поради чувствително засичане по-слабо подходяща за външно използване. Интегрираният високочестотен сензор изпраща високочестотни електромагнитни вълни (5,8 GHz) и прихваща тяхното ехо. При най-малкото движение в обхвата на лампата, сензорът отчита промяната в ехо- то. Микропроцесор издава команда за включване на осветлението. Засичане през врати, стъкла или тънки стени е възможно. Сведение: Мощността на високочестотния сензор е около 1 mW - това е само 1/1000 част от мощността на мобилен телефон или микровълнова печка. Съдържание на комплекта (рис. 3.1) – Cензорна вътрешна лампа. – три дюбела – три винта – три подложки Размери (рис. 3.2)- 107 -

• Да се избере подходящо място за монтаж, съобра- зявайки се с обхвата и засичането на движение.

• Не е подходящ за монтаж на таван с открити кабели (рис.5.1) Последователност за монтаж

• Покриващият капак да се отдели от корпуса (рис.5.2)

• Да се маркират местата за пробиване (рис. 5.3)

• Да се пробият дупките и да се поставят дюбелите (рис. 5.4)

• Пробийте уплътненията за кабелите (рис.5.5)

• Кабелите да се свържат (рис. 5.8)

• Електрозахранването да се включи (рис. 5.9)

• Да се направят настройки ➜ „6. Функция“

Заводски настройки Настройка на светлочувствителността: 2000 лукса Настройка на времето: 5 с Настройка на обхвата: 8м След като корпусът е монтиран и свързването към мрежата осъществено, сензорната лампа може да бъде включена. При ръчно пускане в експлоатация по- средством ключа за включване, лампата се изключва за 10секунди, навлизайки в калибрираща фаза, след което се активира сензорния режим. Следващо задей- стване на ключа за включване не е необходимо. Регулатор (рис. 6.1) Настройка на времето (време на допълнително осветяване) (рис. 6.2/E) Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5 сек. до макс. 15мин. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция. Сведение: След всяко изключване на лампата сензорът за движение остава неактивен за около 1 секунда. Едва след това лампата може да се включи при засечено движение.При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал. Настройка на обхвата (чувствителност) (рис. 6.2/F) Понятието обхват визира диаметъра на приблизително кръглата област на пода, която се образува при мон- таж на височина 2,5 м. – Регулатор на макс. = максимален обхват 8 м – Регулатор на мин. = минимален обхват 3 м Настройка на светлочувствителността (праг на задействане) (рис. 6.2/G) Желаният праг на задействане на лампата може да бъде регулиран безстепенно от около 2-2000 лукса. – Регулатор в позиция = дневен режим (независимо от осветеността) – Регулатор в позиция = слаба светлина (около 2 лукса) При настройка на обхвата и при проверка на функции- те на дневна светлина регулаторът трябва да е на . Функция постоянна светлина Ако опционално бъде включен прекъсвач, освен включване и изключване, са възможни и следните

1) Включване: Ключът да се изключи и включи два

пъти. Лампата остава с постоянна светлина за 4 часа. След това автоматично преминава отново в сензорен

2) Изключване: Ключът да се изключи и включи

веднъж. Лампата се изключва, съответно преминава в сензорен режим.

Включванията трябва да се извършват за 0,2 до 1 секунда.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци! Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не мо- гат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната

Важно: уредът не може да бъде заменян.

8. Гаранция от производителя

Този продукт на Steinel е произведен с най-голямо ста- рание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е под- ложен на качествен контрол, на принципа на случай- ния избор. STEINEL гарантира перфектна изработка и функции. Га ранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме де- фекти, причинени от грешки в производството или ка- чеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и де- фекти, получени в резултат на неправилна употреба или поддръжка. Последващи щети на чужди предмети са изключени от гаранцията. BG- 108 -

9. Декларация за съответствие

STEINEL Vertrieb GmbH декларира, че типът на радио-системата RS 16 LED отговаря на Директивата 2014/53/ЕС. Пълният текст на декларацията за съв- местимост със законодателството на ЕС е на разполо- жение на интернет-адрес: www.steinel.de Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервиз, добре опако- ван и придружен от кратко описание на дефекта, ка- сова бележка или фактура (дата на покупка и печат на търговец).Ремонтен сервиз: След изтичане на гаранцията или при дефекти, непо- крити от гаранцията, попитайте в най-близкия заводски сервиз за възможностите за ремонт.

10. Технически данни

Размери (Ø x Д) PMMA Ø 280×110 ммСтъкло Ø 275×110 мм Захранване 220-240 V, 50/60 Hz Консумирана мощност (P

) PMMA 9,5 WСтъкло 9,3 WСветлинен поток (360°) PMMA 958lmСтъкло 918ImЕфективност PMMA 100lm/WСтъкло 98lm/WStandby сензор (P ) 0,39WМрежов ток 46,50mA ACМощностен фактор 0,94 Допълнителни мощности Товар конвенционални/халогенни лампи Ел. баласт луминисцентни лампи Луминисцентни лампи некомпенсирани Луминисцентни лампи последователно компенсирани Луминисцентни лампи успоредно компенсирани Нисковолтови халогенни лампи LED < 2 W2 W < LED < 8 WLED > 8 WКапацитивен товар800 W400 W400 VA400 VA400 VA800 VA 16 W 64 W 64 W 88 μF Температура на цвета PMMA 4.000 K (неутрално бяло) Стъкло 3.000 K (топло бяло) Индекс на цветовото отражение R

=82 Средна продължителност на живот L70B50 при 25°C: > 60.000 часа Консистенция на цветаSDCM Начална стойност: 3 Разпределение на светлината LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270- 109 - Високочестотна техника 5,8 GHz (реагира на най-малките движения, независимо от температурата) Ъгъл на отчитане 360° с 160° ъгъл на разтвор Излъчваща мощност около 1 mW Обхват Ø 3-8м Настройка на времето 5 с. - 15 мин. Настройка на светлочувствителността 2-2.000лукса Вид защита IP 44 Клас защита II Температурен диапазон -10 до +40°C Клас енергийна ефективност Този продукт притежава светлинен източник с клас на енергийна ефективност „E“. Проблем Причина Решение Сензорната лампа е без

■ Задействал се е предпазител, не е включен, прекъснат кабел ■ Късо съединение ■ Евентуален прекъсвач да се изключи ■ Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежение ■ Да се проверят връзките ■ Прекъсвачът да се включи Сензорната лампа не се

■ Настройката на светлочувствител- ността е погрешно направена ■ Прекъсвачът е изключен ■ Предпазителят се е задействал ■ Настройката да се направи

■ Включване ■ Предпазителят да се включи, замени; евентуално да се провери връзката Сензорната лампа не се

■ Продължаващо движение в обхвата ■ Да се провери обхвата Сензорната лампа се включва без видимо

■ Лампата не е монтирана стабилно ■ Движението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непо- средствена близост до лампата и т.н.) ■ Корпусът да се закрепи стабилно ■ Да се провери обхвата Сензорната лампа не се включва, въпреки наличието на движение ■ Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък обхват ■ Настройката на светлочувствител- ността е погрешно направена ■ Да се провери обхвата ■ Настройката да се направи
