Vlastnosti	Detaily
Typ produktu	LED osvětlení
Světelný výkon	1600 lumenů
Teplota barvy	3000 K (teplá bílá)
Úhel rozptylu	120 stupňů
Životnost	Až 30 000 hodin
Energetická třída	A+
Instalace	Nástěnná nebo stropní montáž
Doporučené použití	Interiér i exteriér (IP44)
Údržba	Pravidelné čištění měkkým hadříkem
Bezpečnost	Ochrana proti stříkající vodě
Záruka	2 roky

Často kladené otázky - RS 16 LED STEINEL

Jak nainstalovat STEINEL RS 16 LED?

Pro instalaci STEINEL RS 16 LED postupujte podle pokynů v uživatelské příručce. Před zahájením instalace se ujistěte, že je vypnuto elektrické napájení. Připevněte montážní držák na stěnu nebo strop a poté připojte elektrické vodiče podle přiloženého schématu.

Proč se světlo nezapíná?

Nejprve zkontrolujte, zda je elektrické napájení správně připojeno. Také se ujistěte, že LED žárovka je správně nainstalována a funguje. Pokud problém přetrvává, může být nutné zkontrolovat pojistku nebo jistič.

Jak nastavit citlivost pohybového senzoru?

Citlivost pohybového senzoru lze nastavit pomocí potenciometru umístěného na těle senzoru. Otočte jím ve směru hodinových ručiček pro zvýšení citlivosti a proti směru hodinových ručiček pro její snížení.

Mohu používat STEINEL RS 16 LED venku?

Ano, STEINEL RS 16 LED je navržen pro venkovní použití, ale ujistěte se, že je nainstalován podle pokynů a chráněn před povětrnostními vlivy.

Co dělat, když pohybový senzor nezaznamenává pohyb?

Zkontrolujte, zda není senzor zablokován předměty nebo překážkami. Také se ujistěte, že je senzor správně nasměrován a citlivost je správně nastavena. Pokud problém přetrvává, resetujte senzor vypnutím a opětovným zapnutím napájení.

Jak vyměnit žárovku STEINEL RS 16 LED?

Pro výměnu žárovky vypněte elektrické napájení, poté odstraňte kryt svítidla. Odšroubujte použitou žárovku a nahraďte ji novou kompatibilní LED žárovkou. Nasaďte kryt zpět a obnovte napájení.

Je STEINEL RS 16 LED kompatibilní s stmívačem?

Ne, STEINEL RS 16 LED není kompatibilní se stmívači. Používejte jej pouze s běžným napájecím obvodem.

Jaká je odhadovaná životnost LED žárovky?

Odhadovaná životnost LED žárovky je přibližně 25 000 hodin, v závislosti na podmínkách použití a prostředí.

Jak čistit STEINEL RS 16 LED?

Pro čištění svítidla jej odpojte a použijte měkký a suchý hadřík. Vyhněte se agresivním chemikáliím, které by mohly poškodit kryt.

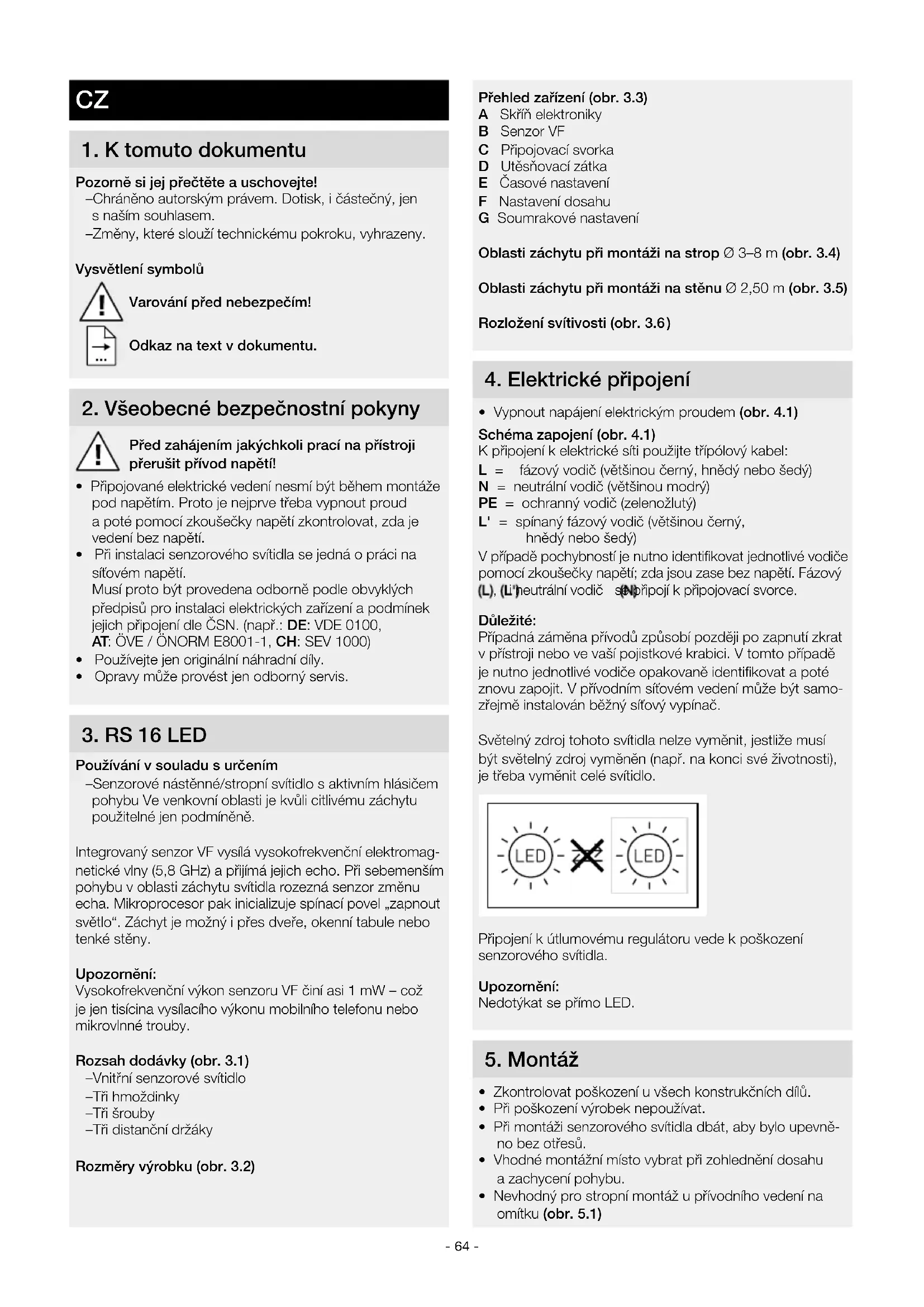

NÁVOD K OBSLUZE RS 16 LED STEINEL

HU- 64 - Přehled zařízení (obr.3.3) A Skříň elektroniky B Senzor VF C Připojovací svorka D Utěsňovací zátka E Časové nastavení F Nastavení dosahu G Soumrakové nastavení Oblasti záchytu při montáži na strop Ø 3–8m (obr. 3.4) Oblasti záchytu při montáži na stěnu Ø 2,50 m (obr. 3.5) Rozložení svítivosti (obr.3.6 )

4. Elektrické připojení

• Vypnout napájení elektrickým proudem (obr. 4.1) Schéma zapojení (obr. 4.1) Kpřipojení kelektrické síti použijte třípólový kabel: L = fázový vodič (většinou černý, hnědý nebo šedý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý) L' = spínaný fázový vodič (většinou černý, hnědý nebo šedý) Vpřípadě pochybností je nutno identifikovat jednotlivé vodiče pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový , i neutrální vodič se připojí k připojovací svorce. Důležité: Případná záměna přívodů způsobí později po zapnutí zkrat vpřístroji nebo ve vaší pojistkové krabici. Vtomto případě je nutno jednotlivé vodiče opakovaně identifikovat apoté znovu zapojit. Vpřívodním síťovém vedení může být samo- zřejmě instalován běžný síťový vypínač. Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo. Připojení kútlumovému regulátoru vede kpoškození senzorového svítidla. Upozornění: Nedotýkat se přímo LED.

• Zkontrolovat poškození uvšech konstrukčních dílů.

• Při poškození výrobek nepoužívat.

• Při montáži senzorového svítidla dbát, aby bylo upevně- no bez otřesů.

• Vhodné montážní místo vybrat při zohlednění dosahu azachycení pohybu.

• Nevhodný pro stropní montáž u přívodního vedení na omítku (obr.5.1)

Pozorně si jej přečtěte auschovejte! – Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny. Vysvětlení symbolů Varování před nebezpečím! Odkaz na text vdokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud apoté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

• Při instalaci senzorového svítidla se jedná opráci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení apodmínek jejich připojení dle ČSN. (např.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Používejte jen originální náhradní díly.

• Opravy může provést jen odborný servis.

Používání vsouladu surčením – Senzorové nástěnné/stropní svítidlo s aktivním hlásičem pohybu Ve venkovní oblasti je kvůli citlivému záchytu použitelné jen podmíněně. Integrovaný senzor VF vysílá vysokofrekvenční elektromag- netické vlny (5,8 GHz) a přijímá jejich echo. Při sebemenším pohybu voblasti záchytu svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „zapnout světlo“. Záchyt je možný ipřes dveře, okenní tabule nebo tenké stěny. Upozornění: Vysokofrekvenční výkon senzoru VF činí asi 1mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby. Rozsah dodávky (obr. 3.1) – Vnitřní senzorové svítidlo – Tři hmoždinky – Tři šrouby – Tři distanční držáky Rozměry výrobku (obr.3.2)- 65 - Postup při montáži

• Ztělesa sejmout ochranný kryt (obr.5.2)

• Vyznačit otvory kvrtání (obr.5.3)

• Vyvrtat otvory avložit hmoždinky (obr. 5.4)

• Prorazit utěsňovací zátku pro síťové přívodní vedení (obr.5.5)

• Vedení instalované pod omítku (obr. 5.6)

• Sdistančními držáky při montáži na omítku (obr. 5.7)

• Připojit připojovací kabel (obr. 5.8)

• Zapnout napájení elektrickým proudem (obr. 5.9)

• Provést nastavení ➜ „6.Funkce“

Nastavení zvýroby Soumrakové nastavení: 2000lx Časové nastavení: 5s Nastavení dosahu: 8m Po kompletní montáži tělesa apřipojení ksíti může být senzorové svítidlo uvedeno do provozu. Při manuálním uvádění svítidla do provozu spínačem světel se svítidlo pro dobu fáze měření po 10vteřinách vypne anásledovně je aktivní pro senzorový provoz. Opětovné stisknutí vypínače světel není potřebné. Otočný regulátor (obr. 6.1) Časové nastavení (doba doběhu) (obr. 6.2/E) Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule vrozmezí od asi 5s do max. 15min. Každým zaznamenaným pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny. Upozornění: Po každém vypnutí svítidla je opětovné zachycování pohy- bu přerušeno asi na 1 vteřinu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo. K nastavení oblasti záchytu a pro funkční test se doporuču- je nastavit nejkratší čas. Nastavení dosahu (citlivost) (obr. 6.2/F) Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži ve výšce 2,5m vyplyne jako oblast záchytu. – Otočný regulátor nastavený na „maximální“ = max. dosah 8m – Otočný regulátor nastavený na „minimální“ = min. dosah 3m Soumrakové nastavení (práh citlivosti) (obr. 6.2/G) Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit vrozmezí asi 2–2 000 lx. – Otočný regulátor nastavený na = provoz za denního světla (nezávisle na jasu) – Otočný regulátor nastavený na = soumrakový provoz (asi 2lx) Při nastavování oblasti záchytu aprovádění funkční zkouš- ky za denního světla musí být otočný regulátor nastaven na . Funkce trvalého osvětlení Je-li vpřívodním síťovém vedení zařazen volitelný síťový vypínač, jsou vedle jednoduchého zapínání avypínání možné inásledující funkce: Provoz trvalého osvětlení (obr. 6.3)

1) Zapnutí trvalého osvětlení:

Vypínač 2x vypnout azapnout. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení. Poté opět automaticky přejde do senzorového provozu.

2) Vypnutí trvalého osvětlení:

Vypínač 1x vypnout azapnout. Svítidlo zhasne, popř. přejde do senzorového provozu. Důležité: Spínání musí být provedeno v rozmezí od 0,2 do 1sekundy.

Elektrická zařízení, příslušenstvía obaly by měly být odvezeny kekologickému opětovnému zhodnocení. Nevyhazujte elektrická zařízení do domovního odpadu! Jen pro země EU: V souladu splatnou evropskou směrnicí oodpadních elek- trických aelektronických zařízeních ajejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována aodevzdána kekologickému opětovnému zhodnocení. Důležité: Provozní přístroj nelze vyměnit.

Tento výrobek firmy Steinel je vyráběn smaximální pozor- ností věnovanou jeho funkčnosti abezpečnosti, které by- ly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení afunkčnost. Záru- ka se poskytuje vdélce 36 měsíců azačíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady azávady zapříčiněné vadným materiálem, přičemž záruka spočívá vopravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléha- jících opotřebení, na škody avady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje arazítko prodejny), poslán na adresu příslušného servisu. CZ- 66 -

9. Prohlášení oshodě

Tímto společnost STEINEL Vertrieb GmbH prohlašuje, že typ rádiového zařízení RS 16 LED odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.deServisní opravny:Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na mož-nost opravy.

10. Technické parametry

Rozměry (Ø × h) PMMA Ø 280×110 mmsklo Ø 275×110 mmSíťové napětí 220−240V, 50/60HzPříkon (P ) PMMA 9,5 Wsklo 9,3 WSvětelný tok (360°) PMMA 958lmsklo 918ImEfektivnost PMMA 100lm/Wsklo 98lm/WStandby senzor (P ) 0,39WSíťový proud 46,50mA ACÚčiník 0,94Dodatečné spínané výkonyZatížení žárovky/halogenové žárovkyZářivky, elektronická předřadná zařízeníZářivky nekompenzovanéZářivky sériově kompenzovanéZářivky paralelně kompenzovanéNízkonapěťové halogenové žárovkyLED < 2 W2 W < LED < 8 WLED > 8 WKapacitní zatížení800W400W400 VA400 VA400 VA800 VA 16 W 64W 64W 88 μFBarevná teplota PMMA 4000 K (neutrální bílá)sklo 3000 K (teplá bílá)Index reprodukce barev R =82Průměrná jmenovitá životnost L70B50 při 25°C: >60 000 hod.Konzistence barevSDCM počáteční hodnota: 3Rozložení svítivosti LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Technika VF 5,8GHz (nezávisle na teplotě reaguje na sebemenší pohyb)Úhel záchytu 360° s úhlem otevření 160°Vysílací výkon asi 1 mW Dosah záchytu Ø 3–8mČasové nastavení 5s – 15minSoumrakové nastavení 2–2 000lxKrytí IP 44Třída ochrany IITeplotní rozmezí -10až +40°CTřída energetické účinnosti Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „E“.- 67 - Porucha Příčina Náprava Senzorové svítidlo bez napětí ■ Pojistka zareagovala, reflektor není zapnutý, přerušené vedení ■ Zkrat vpřívodním síťovém vedení ■ Eventuálně vypnutý stávající síťový vypínač ■ Zapnout, vyměnit pojistku; zapnout síťový vypínač, zkontrolovat vedení pomocí zkoušečky napětí ■ Zkontrolovat připojení ■ Zapnout síťový vypínač Senzorové svítidlo nezapíná ■ Zvoleno nesprávné soumrakové nastavení ■ Síťový vypínač vpoloze VYPNUTO ■ Pojistka zareagovala ■ Znovu nastavit ■ Zapnout ■ Zapnout, vyměnit pojistku; popř. zkontrolovat připojení Senzorové svítidlo nevypíná ■ Trvalý pohyb v oblasti záchytu ■ Zkontrolovat oblast Senzorové svítidlo zapíná bez patrného pohybu ■ Svítidlo není namontováno tak, aby bylo zabezpečeno proti pohybu ■ Kpohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu vbezprostřední blízkosti lampy atd.) ■ Pevně namontovat těleso ■ Zkontrolovat oblast Senzorové svítidlo při pohybu nezapíná ■ Kminimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu ■ Zvoleno nesprávné soumrakové nastavení ■ Zkontrolovat oblast ■ Znovu nastavit

11. Provozní poruchy
