MANUAL DE UTILIZARE RS 16 LED STEINEL

Prezentare generală a aparatului (fig. 3.3) A Carcasă sistem electronic B Senzor de înaltă frecvenţă C Bornă de conexiune D Bușon de etanșare E Temporizare F Reglarea razei de acţiune G Luminozitate de comutare Domenii de detecţie în cazul montării pe plafon Ø 3-8m (fig. 3.4) Domenii de detecţie în cazul montării pe perete Ø 2,50 m (fig. 3.5) Distribuirea intensităţii luminii (fig.3.6 )

4. Conexiune electrică

• Opriţi alimentarea cu curent (fig. 4.1) Schemă de conexiuni (fig. 4.1) Circuitul de alimentare este format dintr-un cablu cu 3 fire: L = conductor de fază (de obicei negru, maro sau gri) N = conductor neutru (de obicei albastru) PE = conductor de protecţie (verde / galben) L' = faza comutată (de cele mai multe ori negru, maro sau gri) Dacă nu sunteţi siguri, identificaţi conductoarele cu un verificator de tensiune; apoi scoateţi din nou cablul de sub tensiune. Faza , precum şi conductorul neutru se conectează la blocul terminal. Important: Inversarea conexiunilor poate duce la scurt- circuit la aparat sau la tabloul de siguranţe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte. Pe cablul de alimentare se poate monta, bineînţeles, un întrerupător de reţea, pentru activare și dezactivare. Sursa de lumină a acestei lămpi nu se poate înlocui; în ca- zul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viaţă), trebuie înlocuită întreaga lampă. Racordarea la un variator duce la deteriorarea lămpii cu senzor. Indicaţie: Nu atingeţi direct LED-ul.

• Verificaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezintă deteriorări

• La montarea lămpii cu senzor trebuie avut grijă să nu fie supusă trepidaiilor.

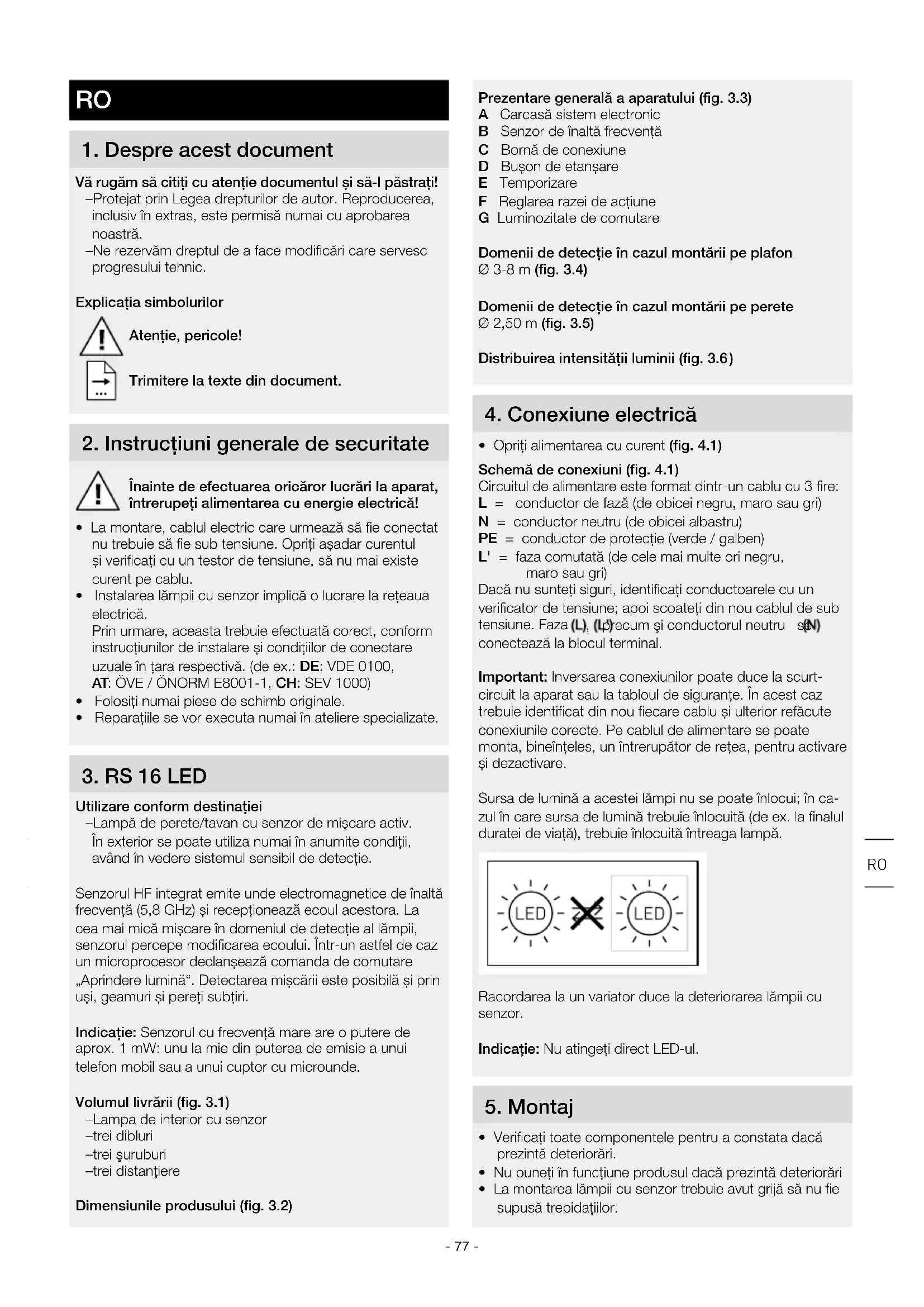

Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi! – Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progresului tehnic. Explicaţia simbolurilor Atenţie, pericole! Trimitere la texte din document.

2. Instrucţiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi alimentarea cu energie electrică!

• La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriţi așadar curentul și verificaţi cu un testor de tensiune, să nu mai existe curent pe cablu.

• Instalarea lămpii cu senzor implică o lucrare la reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare și condiţiilor de conectare uzuale în ţara respectivă. (de ex.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Folosiţi numai piese de schimb originale.

• Reparaţiile se vor executa numai în ateliere specializate.

Utilizare conform destinaţiei – Lampă de perete/tavan cu senzor de mişcare activ. În exterior se poate utiliza numai în anumite condiţii, având în vedere sistemul sensibil de detecţie. Senzorul HF integrat emite unde electromagnetice de înaltă frecvenţă (5,8 GHz) și recepţionează ecoul acestora. La cea mai mică mișcare în domeniul de detecţie al lămpii, senzorul percepe modificarea ecoului. Într-un astfel de caz un microprocesor declanșează comanda de comutare „Aprindere lumină“. Detectarea mișcării este posibilă și prin uși, geamuri și pereţi subţiri. Indicaţie: Senzorul cu frecvenţă mare are o putere de aprox. 1 mW: unu la mie din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde. Volumul livrării (fig. 3.1) – Lampa de interior cu senzor – trei dibluri – trei şuruburi – trei distanţiere Dimensiunile produsului (fig. 3.2) RO- 78 -

• Alegeţi un loc adecvat pentru montare, ţinând cont de raza de acţiune și de detectarea mișcării

• Inadecvat pentru montarea pe tavan, în varianta cu cablul pe tencuială (fig.5.1) Etapele montării

• Decuplaţi capacul de carcasă (fig.5.2)

• Marcaţi locul unde vor fi găurile (fig. 5.3)

• Faceţi găurile și introduceţi diblurile (fig. 5.4)

• Străpungeţi bușonul de etanșare al cablului de alimentare (fig.5.5)

• Cablu plasat sub tencuială (fig. 5.6)

• Cu distanţiere la montarea pe tencuială (fig. 5.7)

• Racordaţi cablul de conexiune (fig. 5.8)

• Porniţi alimentarea cu curent (fig. 5.9)

• Realizarea reglajelor ➜ "6.Funcţionarea"

• Montarea capacului (fig. 5.9)

Reglaje din fabrică Luminozitate de comutare: 2000 lucşi Temporizare: 5S Reglarea razei de acţiune: 8m După ce carcasa a fost montată și s-a efectuat conectarea la reţea, lampa cu senzor poate fi pusă în funcţiune. La punerea manuală în funcţiune a lămpii cu ajutorul întreru- pătorului, aceasta se stinge pentru faza de iniţiere după 10secunde, după care devine activă pentru funcţionarea comandată de senzor. Nu este necesară o nouă acţionare a întrerupătorului. Buton de reglare (fig. 6.1) Temporizare (interval de continuare a funcţionării) (fig. 6.2/E) Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5Sec. până la max. 15Min. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero. Notă: După fiecare stingere a lămpii, o nouă detectare de mișcare este întreruptă pentru circa 1S. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării. La setarea domeniului de detecţie și pentru testul de funcţi- onare se recomandă setarea intervalului cel mai scurt. Reglarea razei de acţiune (sensibilitatea) (fig. 6.2/F) Prin noţiunea de rază de acţiune se înţelege diametrul unei zone circulare la nivelul solului, care reprezintă domeniul de detecţie în cazul montării la o înălţime de 2,5m. – Buton de reglare maxim = rază maximă de acţiune 8m – Buton de reglare minim = rază minimă de acţiune 3m Luminozitatea de comutare (pragul de declanşare) (fig. 6.2/G) Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 lucși până la 2000 lucși. – Buton de reglare poziţionat pe = funcţionare în regim de lumină naturală (independent de luminozitate) – Buton de reglare poziţionat pe = regim în funcţie de luminozitatea ambientală (cca. 2 lucși) La reglarea ariei de detecţie și pentru verificarea funcţională la lumina zilei butonul de reglare trebuie să fie poziionat pe . Funcţionare permanentă Dacă se montează în circuit şi un întrerupător de la reţea opţional, pe lângă funcţiile simple de conectare şi deconec- tare, sunt posibile următoarele funcţii: Regim de iluminat continuu (fig. 6.3)

1) Aprinderea luminii continue:

apăsaţi pe întrerupător de 2×STINSĂ şi APRINSĂ. Lampa rămâne aprinsă în permanenţă timp de 4 ore. Ulterior revine la regimul de funcţionare cu senzor.

2) Stingerea luminii continue:

apăsaţi pe întrerupător de 1×STINSĂ şi APRINSĂ. Lampa se stinge, respectiv trece în regimul de funcţionare cu senzor. Important: Operaţiile de comutare trebuie efectuate în intervalul de 0,2 până la 1 secundă.

7. Eliminare ca deşeu

Aparatele electrice, accesoriile și ambalajele trebuie să facă obiectul unei reciclări ecologice. Nu aruncaţi aparatele electrice la gunoiul menajer! Numai pentru ţările UE: În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice. Important: Aparatul de comandă nu se poate înlocui.

8. Garanţia de producător

Acest produs Steinel a fost fabricat cu maximă atenţie, ve- rificat din punctul de vedere al funcţionării și al siguranţei și supus unor controale aleatorii. Steinel garantează structu- ra și funcţionarea ireproșabilă a acestui produs. Termenul de garanţie este de 36 de luni și începe de la data vânză- rii produsului către consumator. Garanţia acoperă deficien- ţele bazate pe defecte de material și fabricaţie. Îndeplinirea garanţiei se realizează prin repararea sau înlocuirea piese- lor defecte, conform opţiunii noastre. Garanţia nu se aplică pieselor de uzură și nici deteriorărilor sau deficienţelor cau- zate de utilizarea sau întreţinerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanţia este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un amba- laj adecvat, împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).- 79 -

9. Declaraţie de conformitate

Prin prezenta STEINEL Vertrieb GmbH declară că tipul de echipament hertzian RS 16 LED corespunde directivei 2014/53/UE. Textul complet al Declaraţiei de conformitate UE este disponibil la următoarea adresă de internet: www.steinel.deReparaţii şi post-garanţie:După ieșirea din termenul de garanţie sau în cazul defecţiu-nilor pentru care nu beneficiaţi de reparaţii în garanţie, infor-maţi-vă cu privire la posibilitatea reparaţiei la centrul de ser-vice cel mai apropiat. PRODUCĂTORULUI

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sistem HF 5,8 GHz (reacţionează la cele mai mici mişcări, indepen-dent de temperatură)Unghi de detecţie 360° cu unghi de deschidere de 160°Putere de emisie cca. 1 mW Rază de detecţie Ø 3-8mTemporizare 5s - 15minSetarea luminozităţii de comutare 2-2.000lucşiGrad de protecţie IP 44Clasă de protecţie IIDomeniu de temperatură -10 până la +40°C Clasa de eficienţă energetică Acest produs conţine o sursă de lumină din clasa de eficienţă energetică „E“. RO- 80 -

11. Defecţiuni în funcţionare

Defecţiune Cauză Remediu Lampa cu senzor nu are curent. ■ Siguranţa a declanşat, aparat neconectat, cablu întrerupt ■ Scurtcircuit în cablul de reţea ■ Întrerupătorul de reţea eventual existent este decuplat ■ Cuplaţi siguranţa, înlocuiţi-o, cuplaţi întrerupătorul de reţea, verificaţi cablul cu ajutorul unui creion de tensiune ■ Verificaţi conexiunile ■ Cuplaţi întrerupătorul de reţea Lampa cu senzor nu se aprinde. ■ Reglarea luminozităţii de comutare este incorectă ■ Întrerupător de reţea OPRIT ■ Siguranţa a declanşat ■ Reglaţi din nou ■ Pornii lampa de la întrerupător ■ Cuplaţi siguranţa, înlocuiţi-o, eventual verificaţi legătura Lampa cu senzor nu se stinge. ■ Mișcare continuă în zona de detecţie ■ Controlaţi zona Lampa cu senzori se aprinde fără mișcare identificabilă. ■ Lampa n-a fost fixată bine la montare ■ S-a produs mișcare, dar nu a fost sesizată de observator (mișcarea s-a produs după un perete, s-a mișcat un obiect mic în imediata apropiere a lămpii etc.) ■ Montaţi carcasa așa încât să nu se deplaseze ■ Controlaţi zona Lampa cu senzori nu se aprinde după mișcare. ■ Detectarea mișcărilor rapide este dezactivată pentru reducerea numărului de semnalări eronate sau zona de de- tecţie este setată la un nivel prea redus ■ Reglarea luminozităţii de comutare este incorectă ■ Controlaţi zona ■ Reglai din nou- 81 - Pregled delov naprave (sl. 3.3) A Ohišje elektronike B HF-senzor C Priključna spončnica D Tesnilni čepek E Nastavitev časa F Nastavitev dosega G Nastavitev osvetljenosti Območja dosega pri stropni montaži: Ø 3-8m (sl. 3.4) Območja dosega pri stenski montaži: Ø 2,50 m (sl. 3.5) Razdelitev jakosti svetlobe (sl.3.6 )
