KASUTUSJUHEND RS 16 LED STEINEL

Seadme ülevaade (joon. 3.3) A Elektroonikakorpus B HF-sensor C Ühendusklemm D Tihenduskork E Aja seadmine F Tööraadiuse seadmine G Hämarusnivoo regulaator Tuvastuspiirkond lakke paigaldamisel Ø 3–8m (joon. 3.4) Tuvastuspiirkond seinale paigaldamisel Ø 2,50 m (joon. 3.5) Valgustugevuse jaotus (joon.3.6 )

4. Elektriline ühendus

• Lülitage voolutoide välja (joon. 4.1) Lülitite plaan (joon. 4.1) Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) L' = lülitatav faas (enamasti must, pruun või hall) Kahtluse korral peate kaablid tuvastama pingetestriga ning lõpuks uuesti pinge alt vabastama. Faasid ja , aga ka neutraaljuht ühendatakse ühendusklemmile. Tähtis! Ühenduste omavaheline äravahetamine põhjustab sead- mes või kaitsmekarbis hiljem lühise. Sellisel juhul tuleb üksikud kaablid uuesti tuvastada ning ühendada. Võrgutoi- tejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti. Selle valgusti valgusallikat ei saa vahetada; juhul kui val- gusallikas tuleb välja vahetada (nt selle eluea lõppemisel), tuleb asendada kogu valgusti. Dimmeriga ühendamine kahjustab sensori tulesid. Märkus LEDi ei tohi vahetult puutuda.

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Sensori tulede montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.

• Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht.

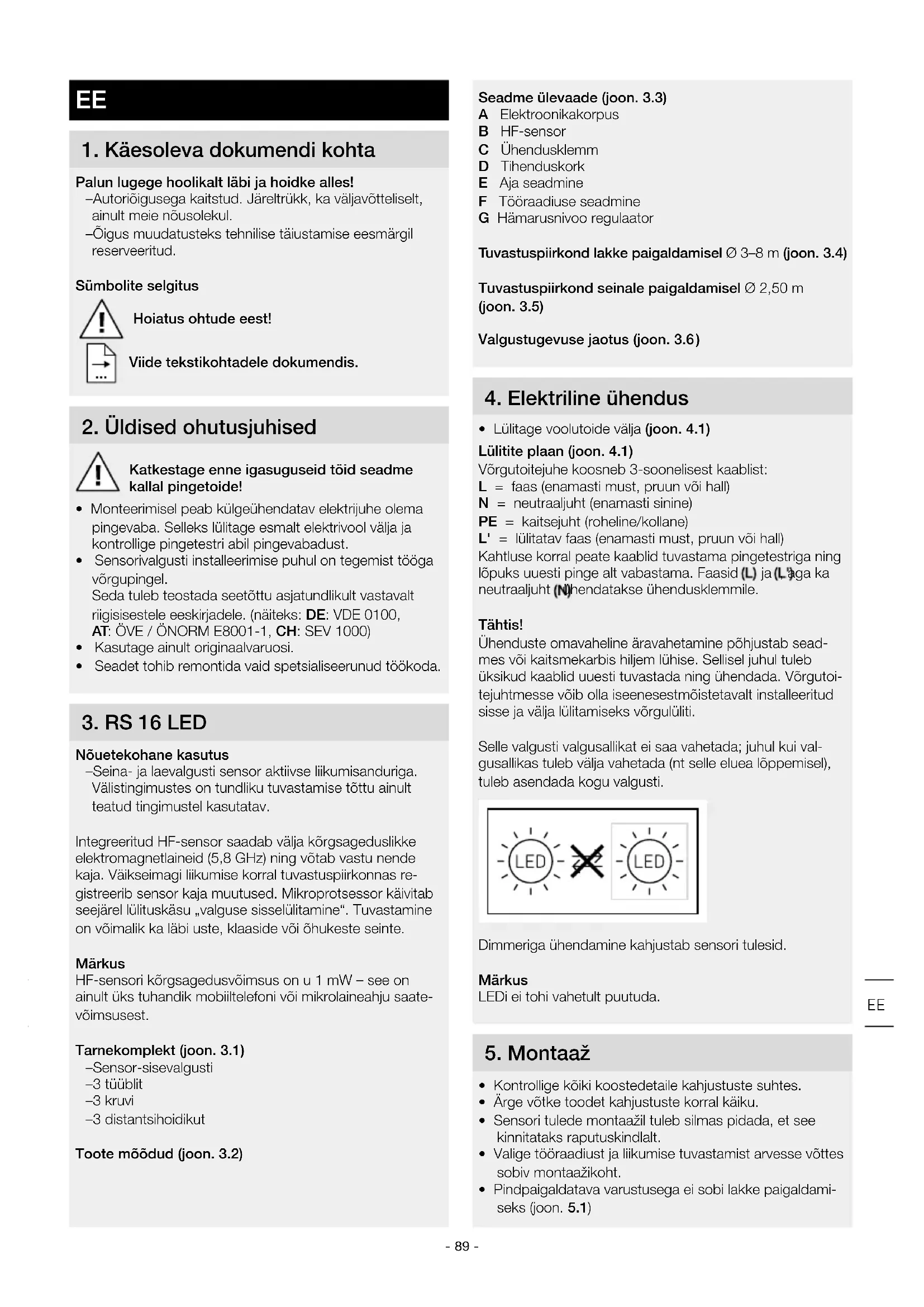

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Sümbolite selgitus Hoiatus ohtude eest! Viide tekstikohtadele dokumendis.

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

• Sensorivalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundlikult vastavalt riigisisestele eeskirjadele. (näiteks: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Kasutage ainult originaalvaruosi.

• Seadet tohib remontida vaid spetsialiseerunud töökoda.

Nõuetekohane kasutus – Seina- ja laevalgusti sensor aktiivse liikumisanduriga. Välistingimustes on tundliku tuvastamise tõttu ainult teatud tingimustel kasutatav. Integreeritud HF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid (5,8 GHz) ning võtab vastu nende kaja. Väikseimagi liikumise korral tuvastuspiirkonnas re- gistreerib sensor kaja muutused. Mikroprotsessor käivitab seejärel lülituskäsu „valguse sisselülitamine“. Tuvastamine on võimalik ka läbi uste, klaaside või õhukeste seinte. Märkus HF-sensori kõrgsagedusvõimsus on u 1 mW – see on ainult üks tuhandik mobiiltelefoni või mikrolaineahju saate- võimsusest. Tarnekomplekt (joon. 3.1) – Sensor-sisevalgusti – 3 tüüblit – 3 kruvi – 3 distantsihoidikut Toote mõõdud (joon. 3.2) EE- 90 -Montaažisammud• Eemaldage kattepaneel korpuse küljest (joon. 5.2)• Märkige puuravad (joon. 5.3)• Puurige avad ja pange tüüblid sisse (joon. 5.4)• Torgake võrgutoitejuhtme tihenduskork läbi (joon. 5.5)• Süvistatud sisendjuhe (joon. 5.6)• Koos pindpaigalduse vahehoidikutega (joon. 5.7)• Ühendage ühenduskaabel külge (joon. 5.8)• Lülitage voolutoide sisse (joon. 5.9)• Teostage seaded ➜ "6. Funktsioon"• Paigaldage kattepaneel (joon. 5.9)6. FunktsioonTehaseseadistusedHämaruse seadmine: 2000 lxAja seadistamine: 5sekTööraadiuse seadmine: 8mPärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Kui valgusti valgustuslüliti kaudu manuaalselt töösse võtta, siis lülitub ta paikamõõt-misfaasiks 10sek möödudes välja ja on seejärel sensorirežiimi jaoks aktiivne. Valgustuslüliti uuesti vajutamine pole vajalik.Seaderegulaator (joon. 6.1)Aja seadmine (öine tööaeg) (joon. 6.2/E)Valgustil soovitud valgustuskestust saab u 5sek kuni 15min vahemikus sujuvalt muuta. Enne selle aja möö-dumist käivitatakse taimer iga tuvastatud liikumisega uuesti.Märkus Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut u 1sek katkestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada.Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg.Tööraadiuse seadistamine (tundlikkus) (joon. 6.2/F)Mõiste tööraadius all peetakse silmas umbes ringikujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2,5m kõrgusele. – Seaderegulaator maksimaalne = max tööraadius 8m – Seaderegulaator minimaalne = min tööraadius 3mHämarusnivoo regulaator (reaktsiooni lävi) (joon. 6.2/G)Valgustil soovitud rakendumisläve saab seada u 2 kuni 2000 lx. – Seaderegulaator asendis = päevavalgusrežiim (sõltub heledusest) – Seaderegulaatori asend = hämarusrežiim (u 2 lx)Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator peal paiknema.Pidevvalgustuse funktsioonKui võrgutoitejuhtmesse monteeritakse valikuline võrgulüliti, siis on peale lihtsa sisse- ja väljalülitamise võimalikud ka järgmised funktsioonid.Pidevvalgustusrežiim (joon. 6.3)1) Pidevvalgustuse sisselülitamine:lüliti 2×VÄLJA ja SISSE. Valgusti seatakse 4 tunniks püsivalgustusele. Seejärel läheb see automaatselt sensori-režiimile tagasi.2) Pidevvalgustuse väljalülitamine: lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.Tähtis!Lülitamine peab toimuma vahemikus 0,2–1 s.7. UtiliseerimineElektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.Ärge visake elektriseadmeid olmejäätmete hulka!Ainult ELi riikideleVastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvus-vahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasu-tusse.Tähtis! Juhtimisseade ei ole vahetatav.8. Tootja garantiiSteineli toode on valmistatud suurima hoolikusega, on talit-luslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrol-litud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas re-monditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kah-ju ja puuduste kohta, mis on tekkinud oskamatu käsitsemi-se või hoolduse tagajärjel. Edasised võõresemetele põhjus-tatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandama-ta seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.RemonditeenusPärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast tee-nindusjaamast järele. TOOTJA

9. Vastavusdeklaratsioon

Siinkohal kinnitab STEINEL Vertrieb GmbH, et raadioseade RS 16 LED vastab määrusele 2014/53/EL. ELi ühilduvus- deklaratsiooni täisteksti leiate alljärgnevalt internetiaadressilt: www.steinel.de

) 0,39W Võrgupinge 46,50mA AC Jõudlustegur 0,94 Täiendavad lülitusvõimsused Hõõg-/halogeenlampide koormus Luminofoortorud EVG Kompenseerimata luminofoorlambid Jadakompensatsiooniga luminofoorlambid Paralleelkompensatsiooniga luminofoorlambid Madalpinge-halogeenlambid LED < 2 W

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 HF-tehnika 5,8 GHz (reageerib temperatuurist sõltumatult väikseima- tele liikumistele) Tuvastusnurk 360° avamisnurgaga 160° Kiirgusvõimsus u 1 mW Tuvastusraadius Ø 3–8m Aja seadmine 5s – 15min Hämarusnivoo seadistamine 2–2000 lx Kaitseliik IP 44 Kaitseklass II Temperatuurivahemik -10 kuni +40 °C Energiatõhususe klass Selles tootes on energiatõhususklassi E valgusallikas. EE- 92 - Rike Põhjus Abi Sensorvalgustil puudub pinge ■ Kaitse on vallandunud, pole sisse lülita- tud, juhe on katki ■ Lühis võrgutoitejuhtmes ■ Võimalik olemasolev võrgulüliti väljas ■ Lülitage kaitse sisse või vahetage välja; lülitage võrgulüliti sisse; kontrollige juhet pingetestriga ■ Kontrollige ühendusi ■ Lülitage võrgulüliti sisse Sensorvalgusti ei lülitu sisse ■ Hämaruseseadistus valesti valitud ■ Võrgulüliti VÄLJAS ■ Kaitse on vallandunud ■ Seadistage uuesti ■ Lülitage sisse ■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust Sensorvalgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas ■ Kontrollige piirkonda Sensoriga valgusti lülitub ilma nähtava liikumiseta sisse ■ Valgusti pole paigaldatud liikumiskindlalt ■ Liikumine toimus, kuid vaatleja ei tuvas- tanud seda (liikumine seina taga, väike- se objekti liikumine lambi lähedal jne) ■ Monteerige korpus tugevasti külge ■ Kontrollige piirkonda Sensorvalgusti ei lülitu liikumisest hoolimata sisse ■ Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond ■ Hämaruseseadistus valesti valitud ■ Kontrollige piirkonda ■ Seadistage uuesti

11. Tõrkeotsing- 93 -
